Presentation Transcript
slide1

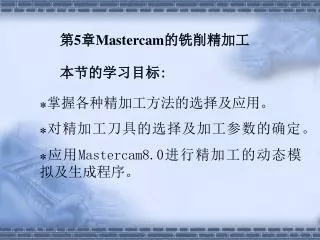

第5章Mastercam的铣削精加工

本节的学习目标:

✽掌握各种精加工方法的选择及应用。

✽对精加工刀具的选择及加工参数的确定。

✽应用Mastercam8.0进行精加工的动态模拟及生成程序。

slide2

5.9 平行式铣削精加工 案例

平行式铣削粗加工完成后,可根据要求

再对零件进行精加工。本节以平行铣削

粗加工的实例如图5.1来介绍精加工的参

数设置及操作过程。

1.平行式铣削精加工参数的设置

slide4

1)在主功能表中设置构图平面为T,

视角为:T。

2)加载文档:在主功能表中单击F档案/G取

档,调出第四章图4.43平行铣削粗加工的

图形Parallel-R.MC8, 如图5.1。

slide5

3)选择精加工曲面:在主功能表中单击T刀

具路径/U曲面加工/F精加工/P平行铣削

/B凸/A所有的/U曲面/D执行,系统自动

选取图5.1的所有曲面,并跳出刀具参数

对话框如图5.2所示。

slide6

4)刀具参数设置

在图5.2对话框的刀具图象显示区点击鼠

标右键, 出现菜单,点击从刀具库中选取

刀具…,进入刀库,选取一把6mm的球头

铣刀, 按O确定按钮,刀具就显示在刀具

参数对话框的刀具名称处。设置其余的

参数:

slide7

刀具图象显示区

参数设置后如图5.2所示。

图5.2刀具参数对话框

slide8

5)铣削参数设置

刀具参数设置完毕后,单击图5.2的曲面加工参数按钮,设置的参数,参数设置后如图5.3所示。

slide10

6)设置平行铣削精加工参数

铣削参数设置完毕后,单击图5.3的平行铣

削精加工参数按钮,设置参数,参数设置后

如图5.4所示。

slide12

2.加工模拟

参数设置后按图5.4的确定按钮,出

现铣削路径如图5.5所示。

还可单击主功能表的N公用管理/B

路径模拟/R自动置执行,重新模拟

刀具路径如图5.5。

slide14

5. 10浅平面精加工案例

浅平面精加工主要是用于清除粗加

工残留下来的材料。本节以曲面挖

槽铣削粗加工的实例如图5.11来介

绍浅平面精加工的参数设置及加工

过程。

slide15

图5.11浅平面精加工实例

1.浅平面铣削精加工参数设置

1)在主功能表中设置构图平面:T,视角:T。

slide16

2)加载文档:在主功能表中单击F档案/G

取档,调出第四章图4.81曲面挖槽铣削粗

加工图形pocket.MC8,如图5.11所示。

3) 选取曲面:在主功能表中单击T刀具路

径/U曲面加工/F精加工/S浅平面加工/A所

有的/曲面/D执行,系统自动选择曲面并跳

出刀具参数对话框如图5.12。

slide17

4)刀具参数设置

在图5.12刀具参数对话框的刀具图象显示

区点击鼠标右键, 出现菜单,点击从刀具

库中选取刀具,进入刀具管理器,选取一把

8mm的球头铣刀, 按O确定按钮,刀具就显

示在刀具参数对话框的刀具显示处。

slide18

刀具图象显示区

设置参数, 参数设置如图5.12所示。

图5.12刀具参数对话框

slide19

5)设置曲面加工参数

刀具参数设置后,按图5.12的曲面加工参数按钮,设置曲面加工参数,参数设置后如图5.13所示。

图5.13曲面加工参数按钮对话框

slide20

6)设置浅平面精加工参数:

曲面加工参数设置后,按图5.13的浅

平面精加工参数按钮,设置浅平面精

加工参数,参数设置后如图5.14所

示。

slide22

2.加工模拟

参数设置完毕按图5.14的确定按钮,

出现精加工走刀路径如图5.15所示。

还可在主功能表中单击N公用管理

/B路径显示/R自动执行,重新模拟

刀具路径如图5.15所示。

slide24

3.产生后处理程序

在主功能表中单击N公用管理/P后处理

/RNCI->NC,接着选择存储文件及路径,出

现后处理程序,从略。
