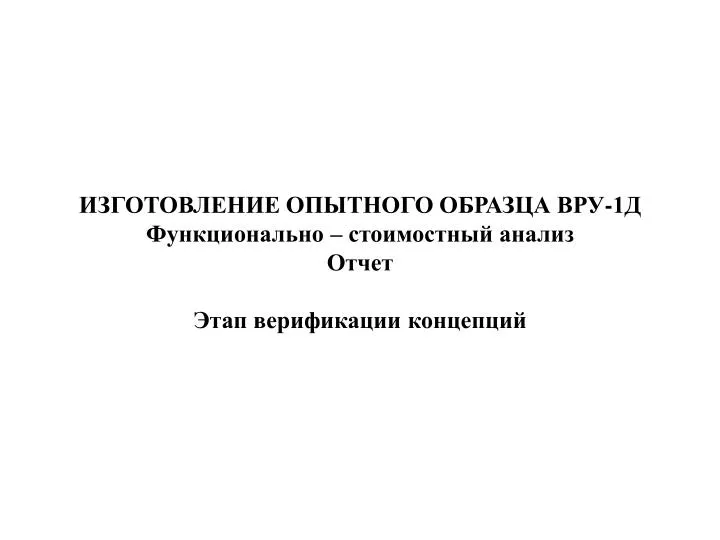

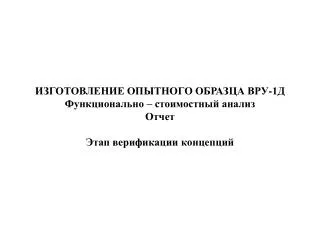

  1. ИЗГОТОВЛЕНИЕ ОПЫТНОГО ОБРАЗЦА ВРУ-1Д Функционально – стоимостный анализ Отчет Этап верификации концепций

  2. ПРИКАЗ №293 • …в период с 14.04.06 г. по 15.08.2006 г. организовать этап внедрения рекомендаций функционально – стоимостного анализа устройства вводно-распределительного ВРУ -1Д. • В результате проведения этапа внедрения должны быть отработаны основные конструкторские и технологические решения, разработана конструкторская, технологическая документация, изготовлен и испытан экспериментальный образец вводно-распределительного ВРУ -1Д.

  3. Организация работ по изготовлению опытного образца • Формирование группы ФСА; • Формирование программы; • Разработка и внедрение дополнительной системы поощрения (приложение к приказу от 01.05.06); • Оформление работы приказом генерального директора.

  4. Временная рабочая группа

  5. Результаты • Конструкторская и технологическая проработка предложенных на исследовательском этапе ФСА концепций, разработка 3-D моделей шкафа в целом и его деталей, а также: • Укомплектовано 2 экспериментальных образца по схемам ВРУ-1Д-400-102 и ВРУ-1Д-250-105; • Разработана программа типовых испытаний;

  6. Результаты • Изготовлены два экспериментальных образца со схемами ВРУ-1Д-250-105 и ВРУ-1Д-400-102 с измененным составом комплектующих (вместо одного согласно приказу);

  7. Результаты • Произведены расчеты ожидаемой себестоимости и цены изделия (оболочки шкафа) Розничная стоимость корпуса сборно-разборного ВРУ электротехнической компании «ОЭК» (1600х800х300) составляет 4535 руб (www.optelcom.ru,.

  8. Результаты • Произведены расчеты ожидаемой себестоимости и цены изделия (шкафа) Плановая калькуляция прототипа ВРУ-1Д-250-100, 0074 656.436.005-01.01, от 28 дек. 2005г.

  9. Испытан экспериментальный образец со схемой ВРУ-1Д-250-105 в соответствии с программой испытаний. Результаты • Испытание грузоподъемных строповых устройств (пройдено); • Испытание на устойчивость к воздействию механических факторов (не пройдено); • Проверка степени защиты (не пройдено): • Степень защиты, при открытых дверях, обеспечиваемая оперативной панелью должна быть не ниже IP20C – оперативная панель отсутствует.

  10. Выводы Прототип Эксперим. образец Вес – 190 кг Цена 48444 Вес – 70 кг Цена 24620

  11. Выводы Прототип Эксперим. образец Достигнуто значительное снижение себестоимости изделия. На основании полученных результатов можно сделать вывод о пригодности, в целом, образца для серийного внедрения для большинства схем ВРУ.
