  1. 建筑设备概论（上） 武汉理工大学出版社

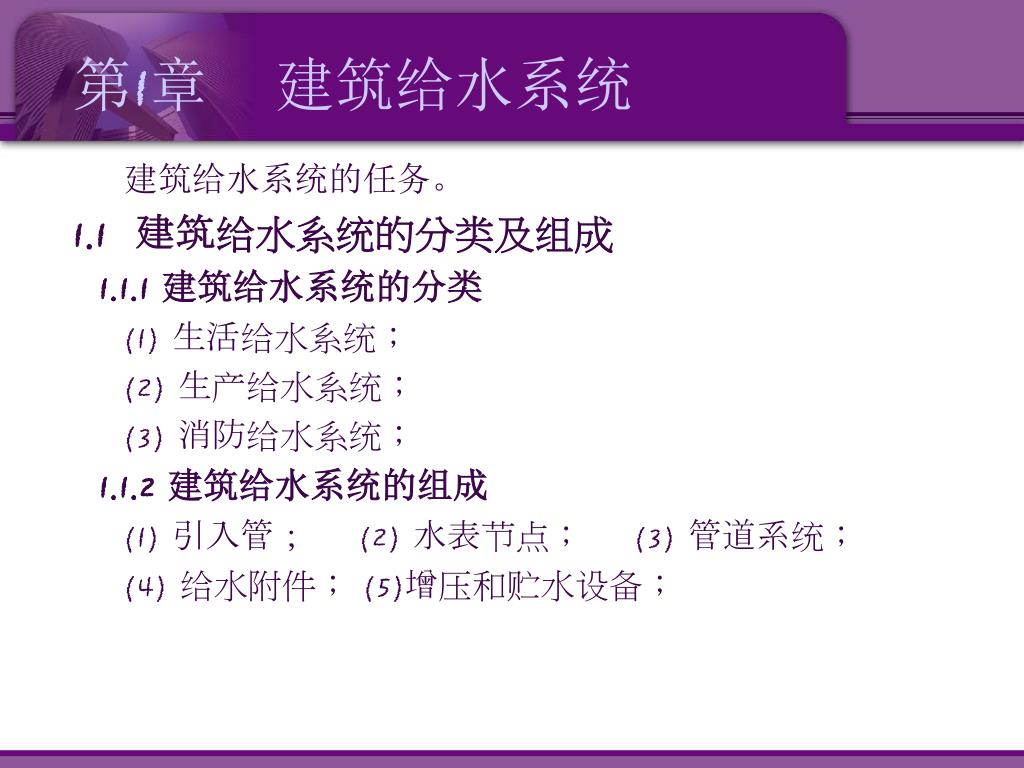

  2. 第1章 建筑给水系统 建筑给水系统的任务。 1.1 建筑给水系统的分类及组成 1.1.1 建筑给水系统的分类 (1) 生活给水系统； (2) 生产给水系统； (3) 消防给水系统； 1.1.2 建筑给水系统的组成 (1) 引入管； (2) 水表节点； (3) 管道系统； (4) 给水附件； (5)增压和贮水设备；

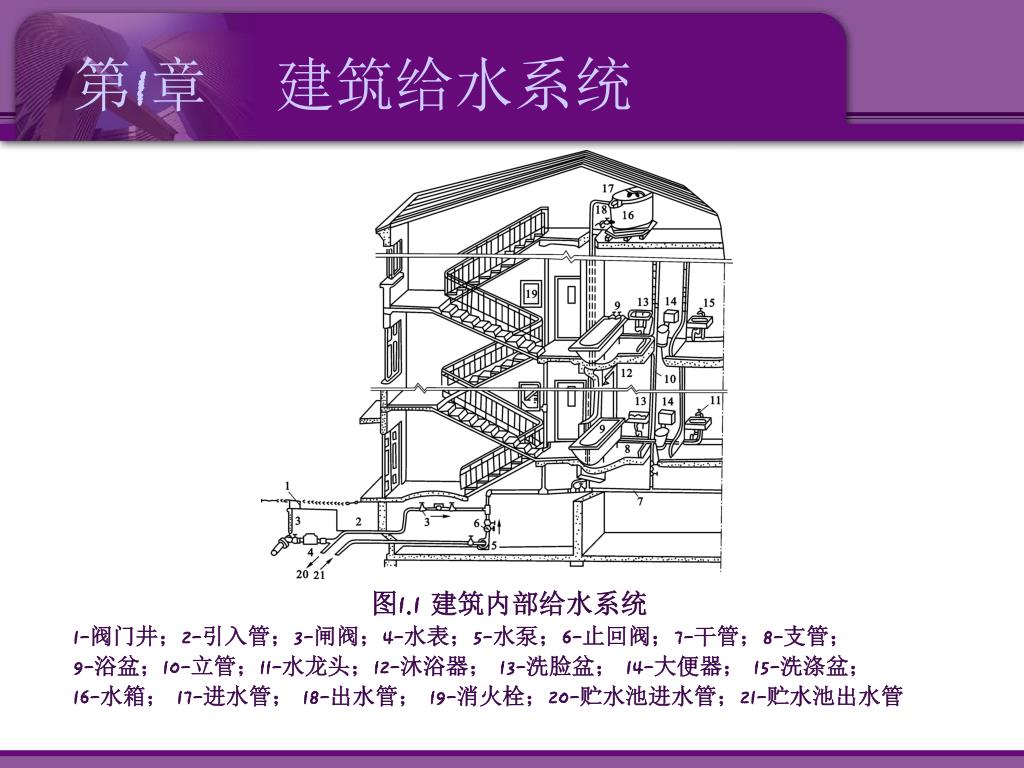

  3. 第1章 建筑给水系统 图1.1 建筑内部给水系统 1-阀门井；2-引入管；3-闸阀；4-水表；5-水泵；6-止回阀；7-干管；8-支管； 9-浴盆；10-立管；11-水龙头；12-沐浴器； 13-洗脸盆； 14-大便器； 15-洗涤盆； 16-水箱； 17-进水管； 18-出水管； 19-消火栓；20-贮水池进水管；21-贮水池出水管

  4. 第1章 建筑给水系统 1.2 管材、附件和水表 1.2.1 管道材料 (1) 钢管：普通钢管和加厚钢管；焊接钢管和无缝钢管； 钢管连接方法有螺纹连接（又叫丝扣连接）、焊接、沟槽连接（俗称卡箍连接）和法兰连接4种。 (2) 铸铁管； (3) 塑料管； (4) 复合管材：铝塑复合管和钢塑复合管； 1.2.2 给水附件 分为配水附件、控制附件两类。

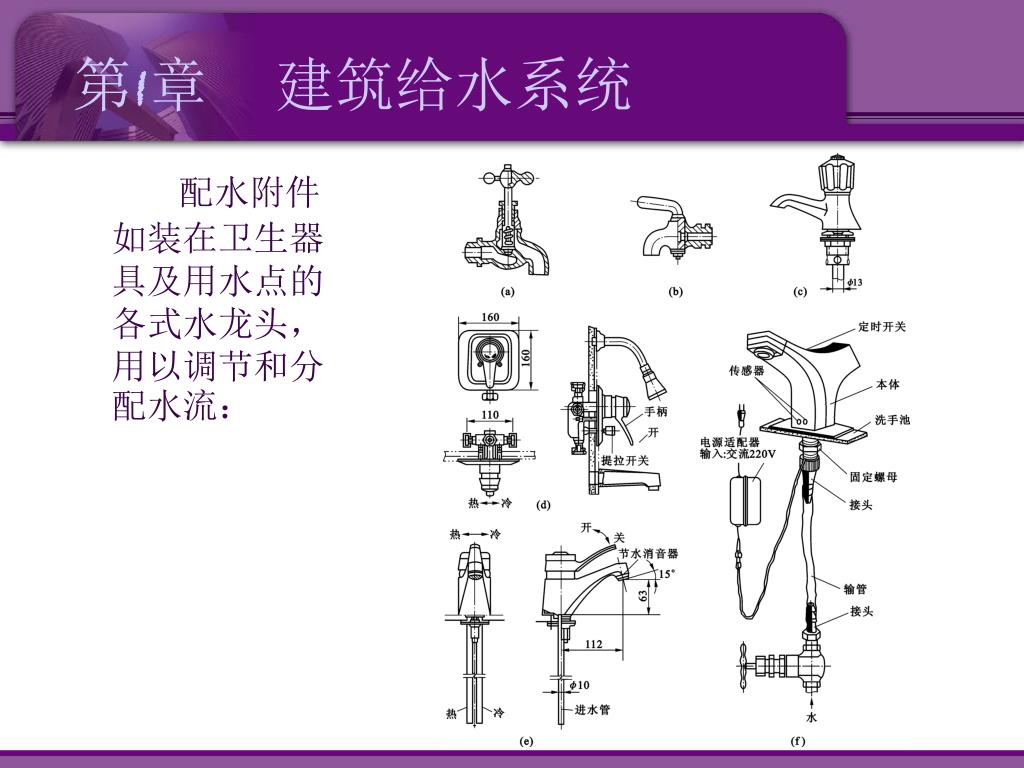

  5. 第1章 建筑给水系统 配水附件如装在卫生器具及用水点的各式水龙头，用以调节和分配水流：

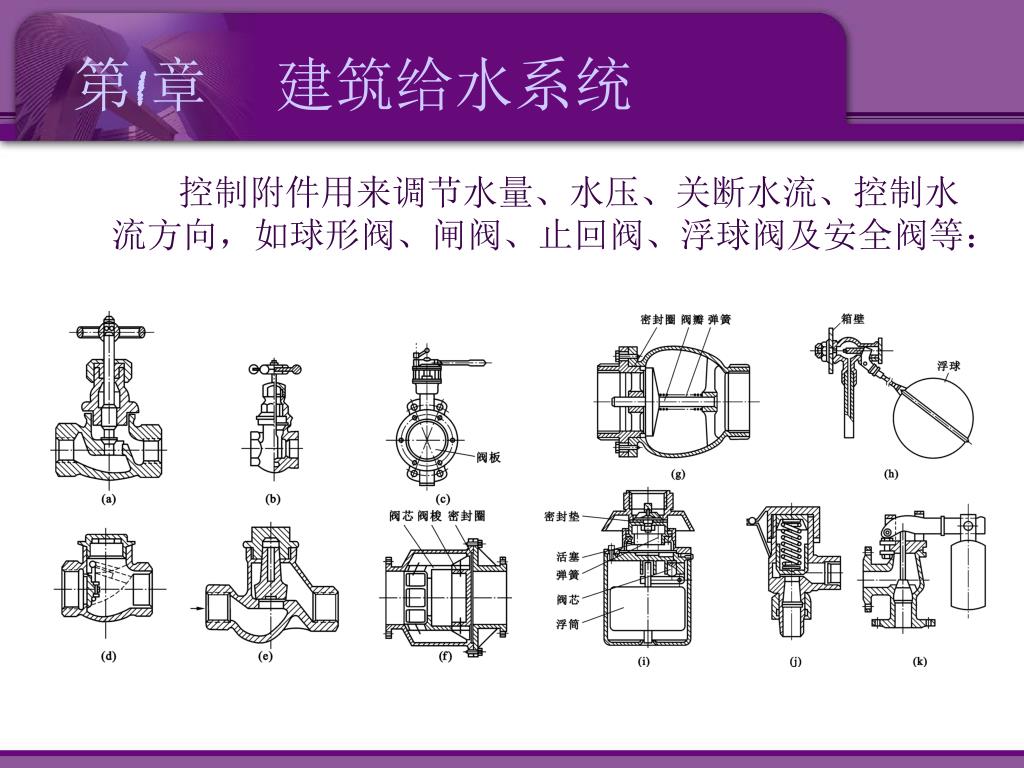

  6. 第1章 建筑给水系统 控制附件用来调节水量、水压、关断水流、控制水流方向，如球形阀、闸阀、止回阀、浮球阀及安全阀等：

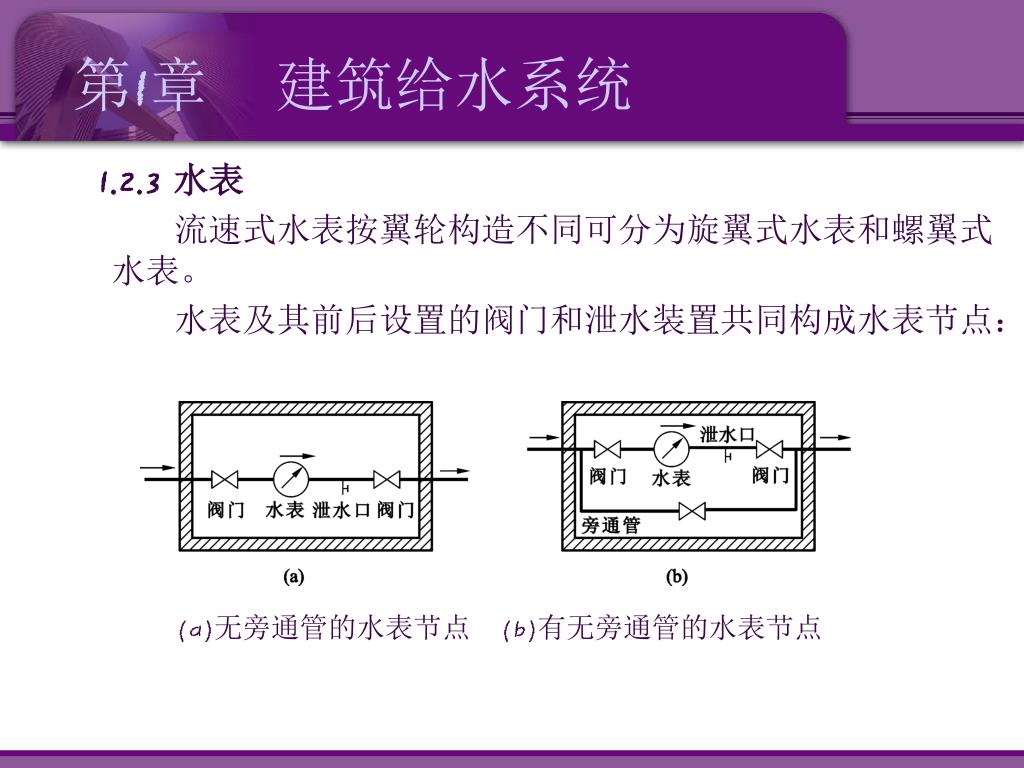

  7. 第1章 建筑给水系统 1.2.3 水表 流速式水表按翼轮构造不同可分为旋翼式水表和螺翼式水表。 水表及其前后设置的阀门和泄水装置共同构成水表节点： (a)无旁通管的水表节点 (b)有无旁通管的水表节点

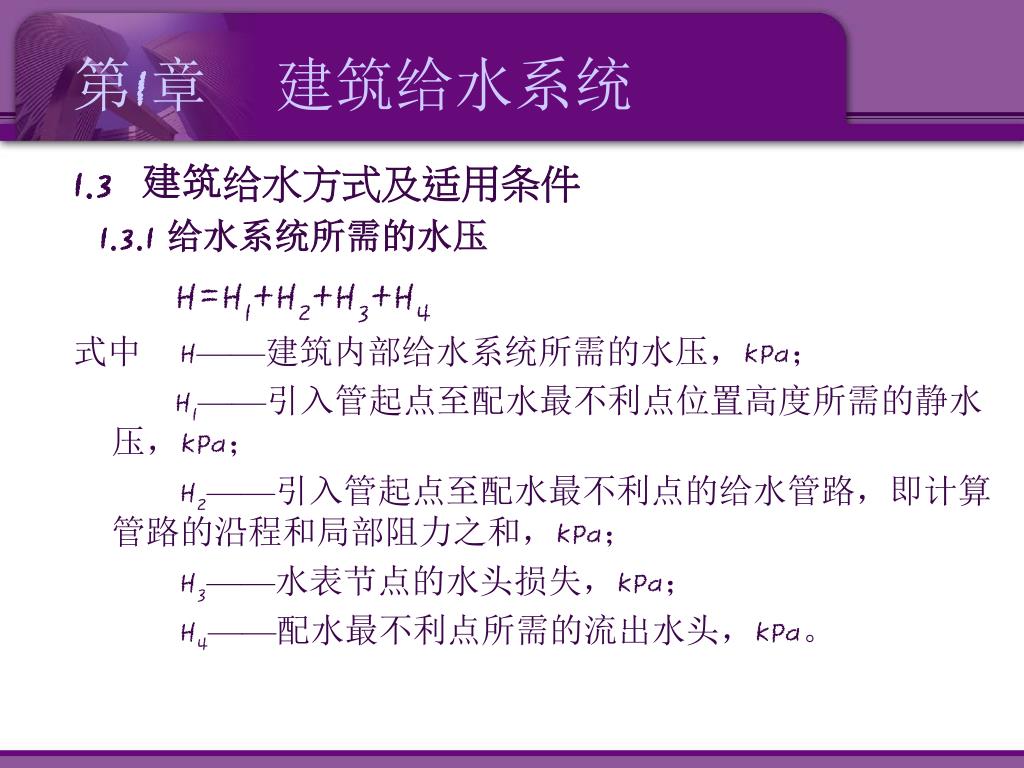

  8. 第1章 建筑给水系统 1.3 建筑给水方式及适用条件 1.3.1 给水系统所需的水压 H=H1+H2+H3+H4 式中 H——建筑内部给水系统所需的水压，kPa； H1——引入管起点至配水最不利点位置高度所需的静水压，kPa； H2——引入管起点至配水最不利点的给水管路，即计算管路的沿程和局部阻力之和，kPa； H3——水表节点的水头损失，kPa； H4——配水最不利点所需的流出水头，kPa。

  9. 第1章 建筑给水系统 1.3.2 给水方式 给水方式即指建筑内部给水系统的供水方案，一般依据建筑物的性质、高度、内部配水点的布置情况以及所需水压、室外给水管网的水压、水量状况等因素而决定。 (1) 直接给水方式：由室外给水管网直接供水，为最简单、经济的给水方式

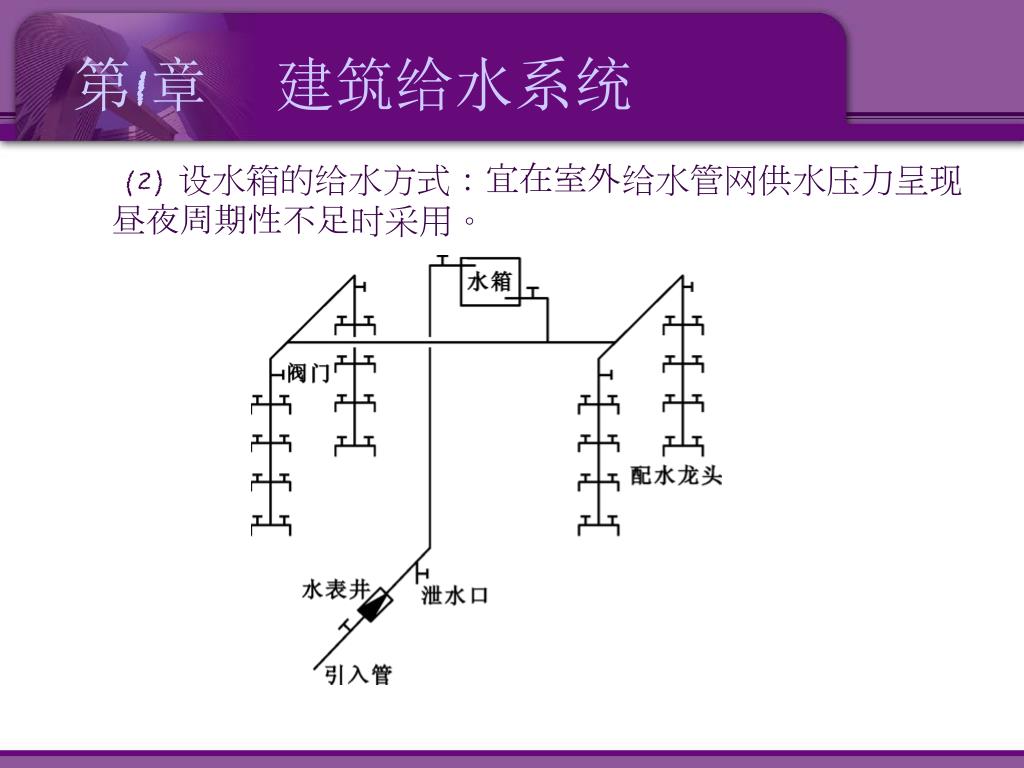

  10. 第1章 建筑给水系统 (2) 设水箱的给水方式：宜在室外给水管网供水压力呈现昼夜周期性不足时采用。

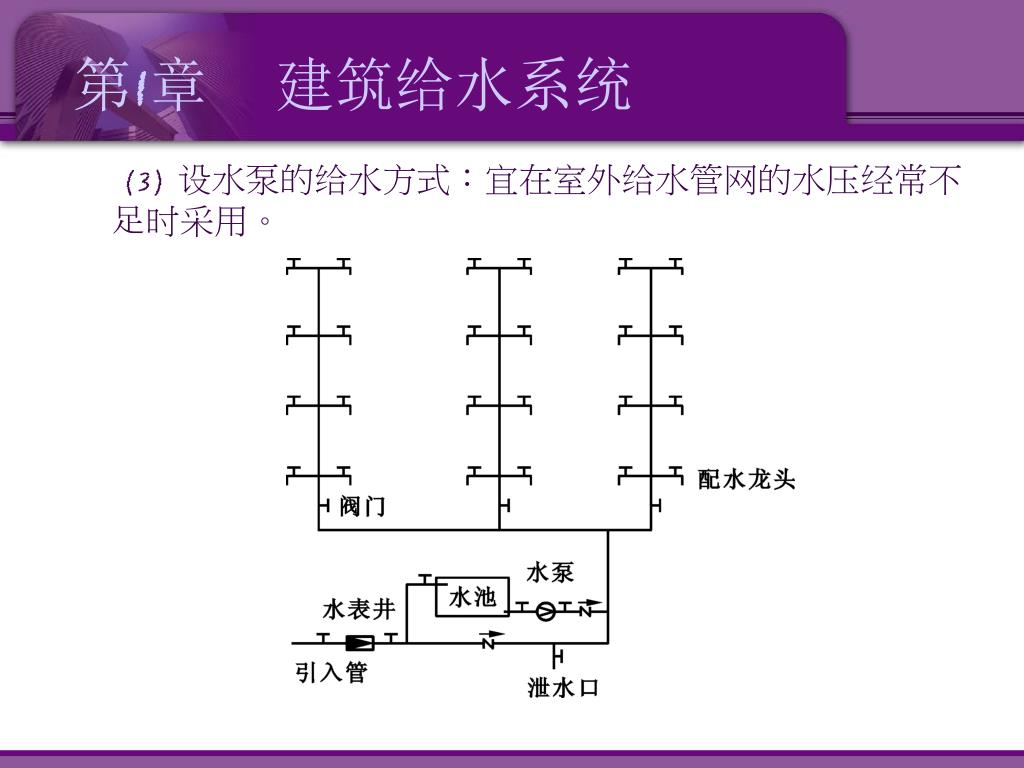

  11. 第1章 建筑给水系统 (3) 设水泵的给水方式：宜在室外给水管网的水压经常不足时采用。

  12. 第1章 建筑给水系统 (4) 设水泵、水箱的给水方式：宜在室外给水管网压力低于或经常不能满足建筑内给水管网所需的水压，且室内用水不均匀时采用。 (5) 其它给水方式：气压给水方式、分区给水方式、分质供水的给水方式。

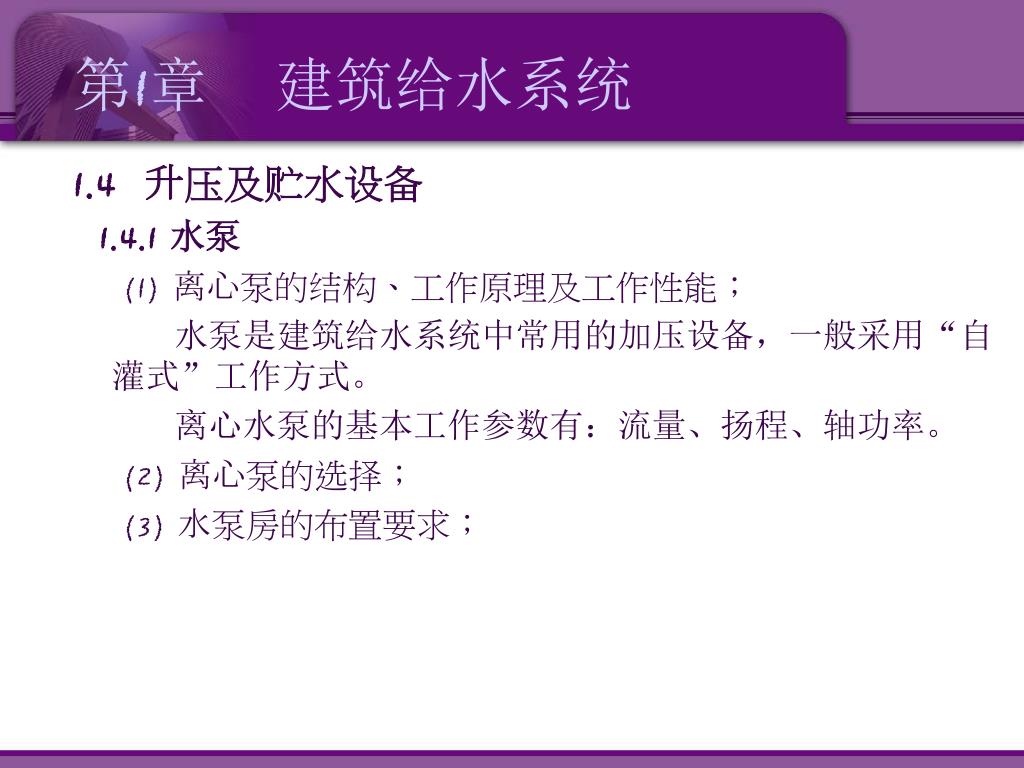

  13. 第1章 建筑给水系统 1.4 升压及贮水设备 1.4.1 水泵 (1) 离心泵的结构、工作原理及工作性能； 水泵是建筑给水系统中常用的加压设备，一般采用“自灌式”工作方式。 离心水泵的基本工作参数有：流量、扬程、轴功率。 (2) 离心泵的选择； (3) 水泵房的布置要求；

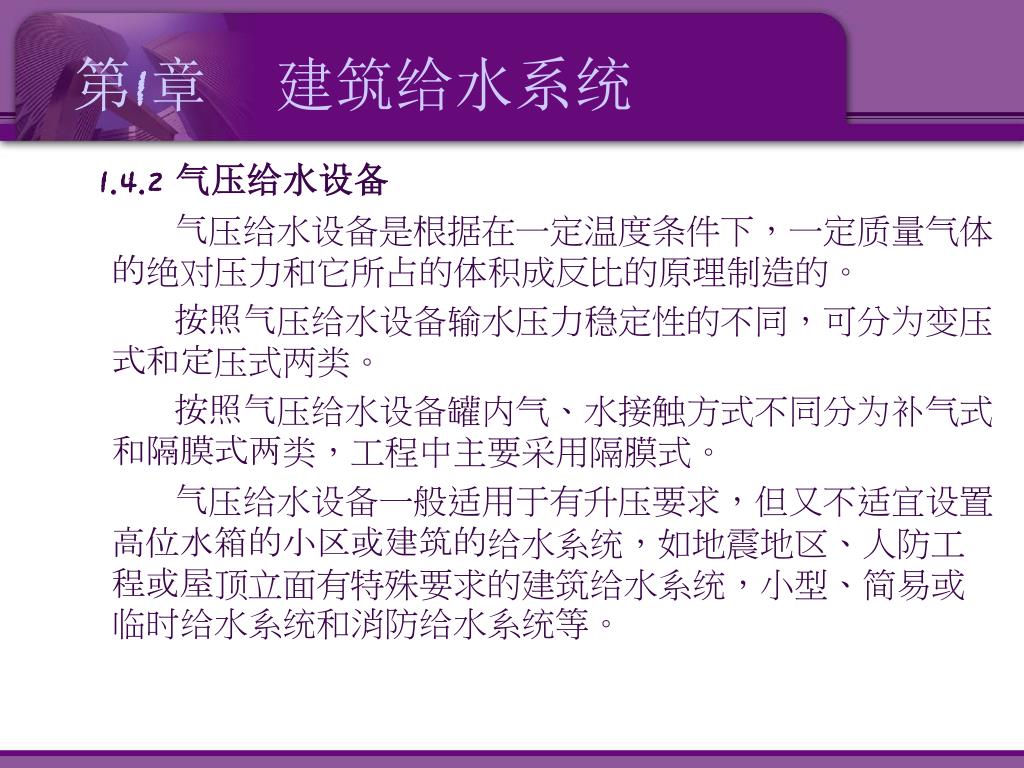

  14. 第1章 建筑给水系统 1.4.2 气压给水设备 气压给水设备是根据在一定温度条件下，一定质量气体的绝对压力和它所占的体积成反比的原理制造的。 按照气压给水设备输水压力稳定性的不同，可分为变压式和定压式两类。 按照气压给水设备罐内气、水接触方式不同分为补气式和隔膜式两类，工程中主要采用隔膜式。 气压给水设备一般适用于有升压要求，但又不适宜设置高位水箱的小区或建筑的给水系统，如地震地区、人防工程或屋顶立面有特殊要求的建筑给水系统，小型、简易或临时给水系统和消防给水系统等。

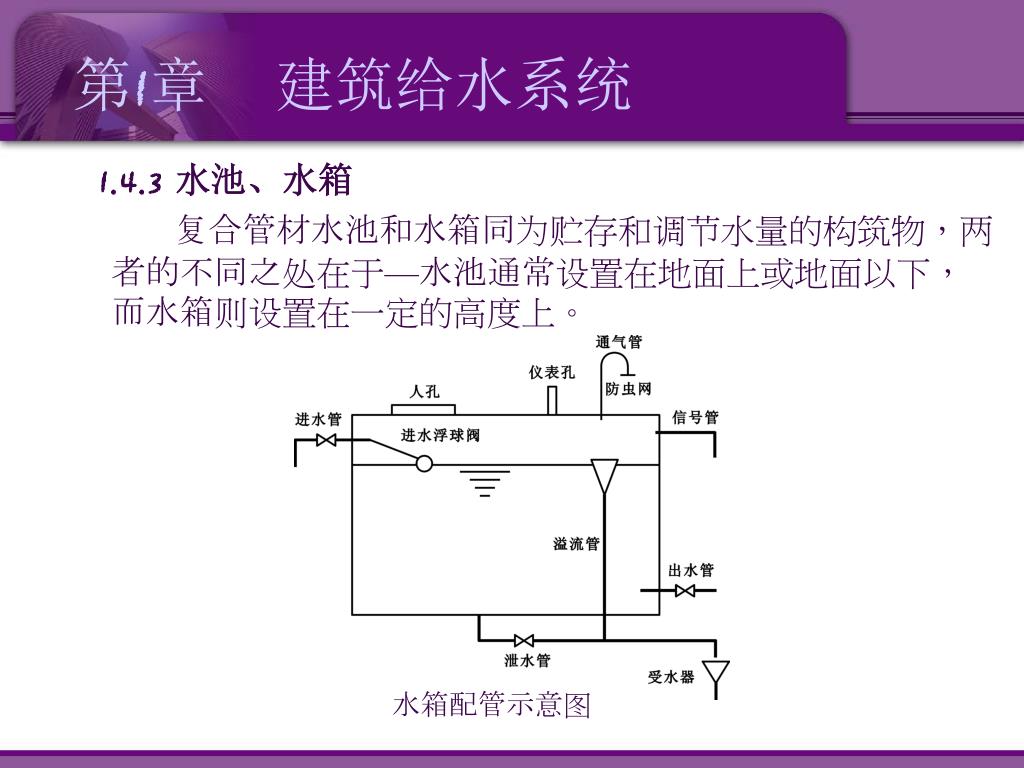

  15. 第1章 建筑给水系统 1.4.3 水池、水箱 复合管材水池和水箱同为贮存和调节水量的构筑物，两者的不同之处在于—水池通常设置在地面上或地面以下，而水箱则设置在一定的高度上。 水箱配管示意图

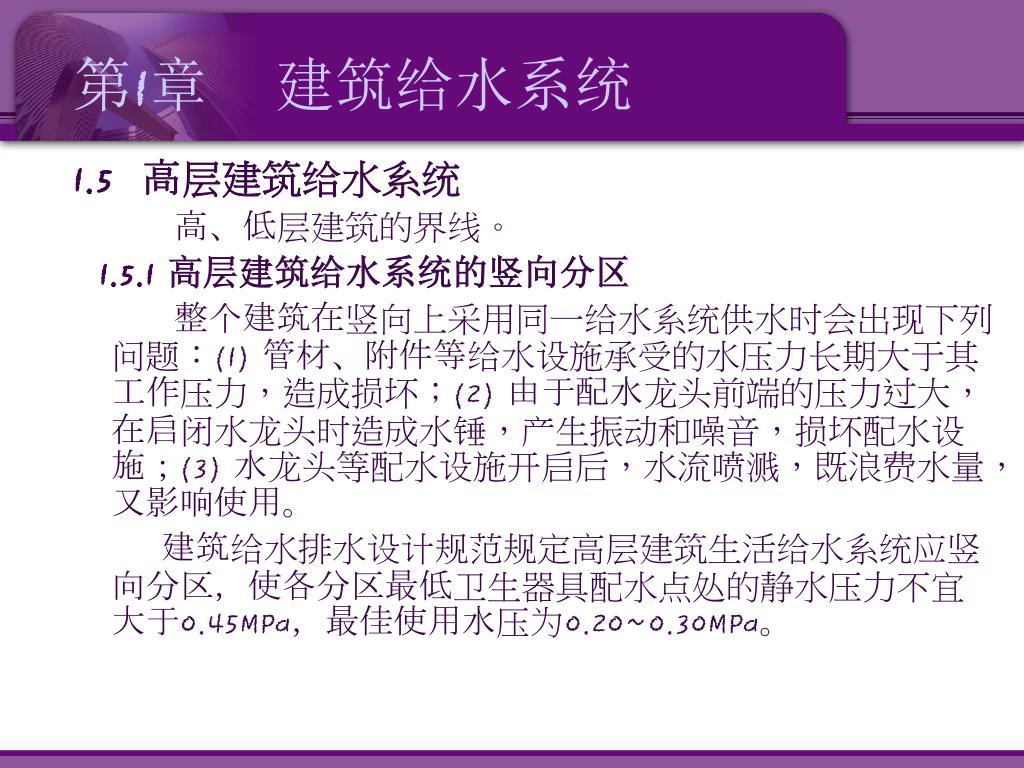

  16. 第1章 建筑给水系统 1.5 高层建筑给水系统 高、低层建筑的界线。 1.5.1 高层建筑给水系统的竖向分区 整个建筑在竖向上采用同一给水系统供水时会出现下列问题：(1) 管材、附件等给水设施承受的水压力长期大于其工作压力，造成损坏；(2) 由于配水龙头前端的压力过大，在启闭水龙头时造成水锤，产生振动和噪音，损坏配水设施；(3) 水龙头等配水设施开启后，水流喷溅，既浪费水量，又影响使用。 建筑给水排水设计规范规定高层建筑生活给水系统应竖向分区，使各分区最低卫生器具配水点处的静水压力不宜大于0.45MPa，最佳使用水压为0.20~0.30MPa。

  17. 第1章 建筑给水系统 1.5.2 竖向分区的方式 (1) 串联给水方式；(2) 并联给水方式；

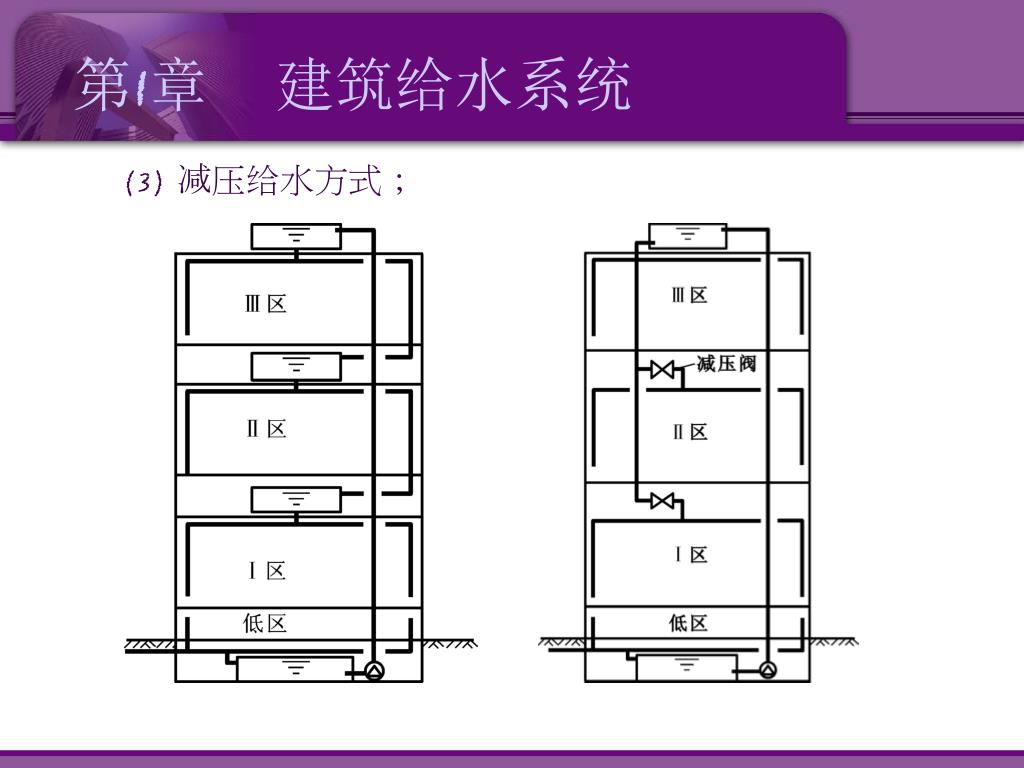

  18. 第1章 建筑给水系统 (3) 减压给水方式；

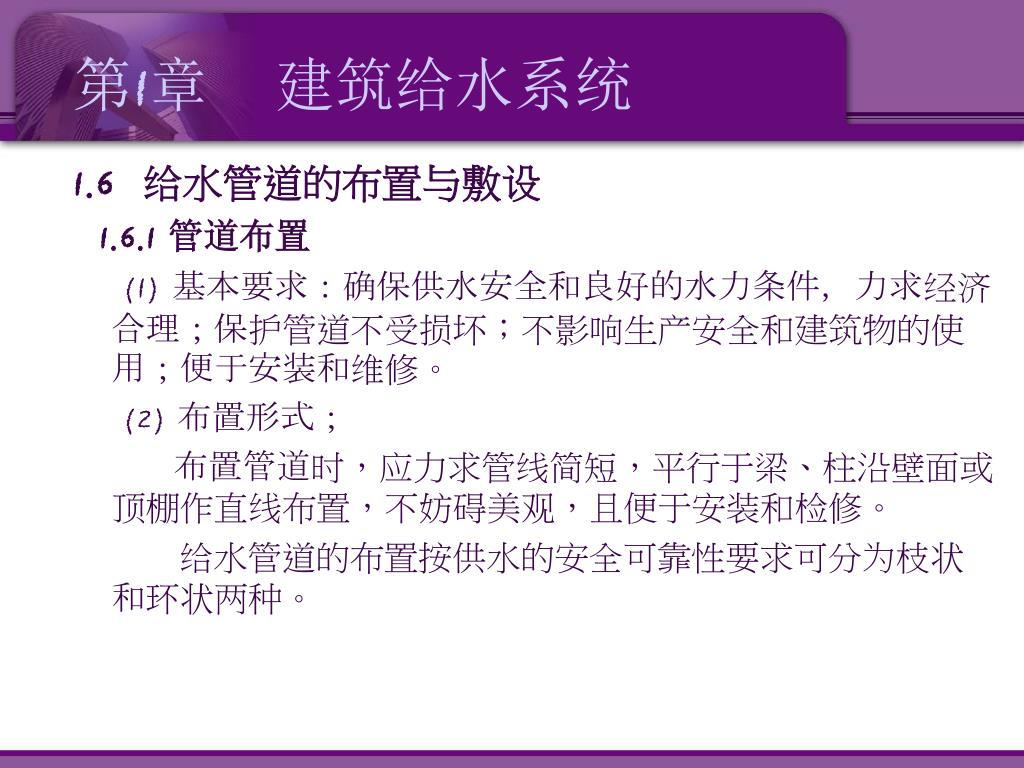

  19. 第1章 建筑给水系统 1.6 给水管道的布置与敷设 1.6.1 管道布置 (1) 基本要求：确保供水安全和良好的水力条件，力求经济合理；保护管道不受损坏；不影响生产安全和建筑物的使用；便于安装和维修。 (2) 布置形式； 布置管道时，应力求管线简短，平行于梁、柱沿壁面或顶棚作直线布置，不妨碍美观，且便于安装和检修。 　　 给水管道的布置按供水的安全可靠性要求可分为枝状和环状两种。

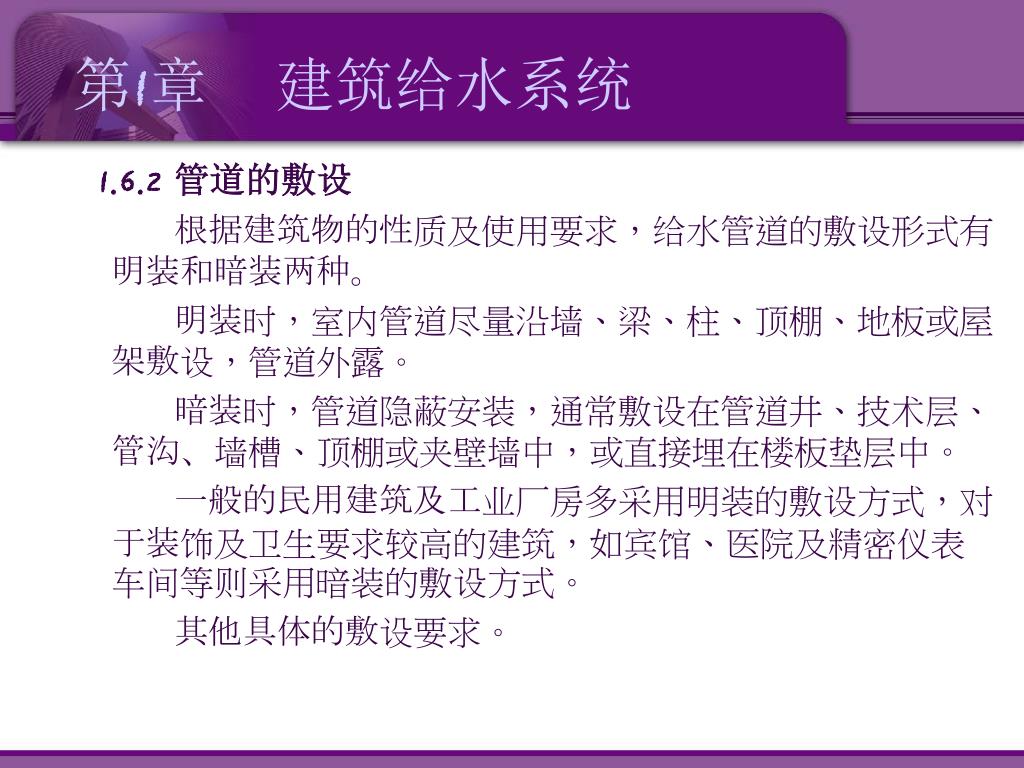

  20. 第1章 建筑给水系统 1.6.2 管道的敷设 根据建筑物的性质及使用要求，给水管道的敷设形式有明装和暗装两种。 明装时，室内管道尽量沿墙、梁、柱、顶棚、地板或屋架敷设，管道外露。 暗装时，管道隐蔽安装，通常敷设在管道井、技术层、管沟、墙槽、顶棚或夹壁墙中，或直接埋在楼板垫层中。 一般的民用建筑及工业厂房多采用明装的敷设方式，对于装饰及卫生要求较高的建筑，如宾馆、医院及精密仪表车间等则采用暗装的敷设方式。 其他具体的敷设要求。

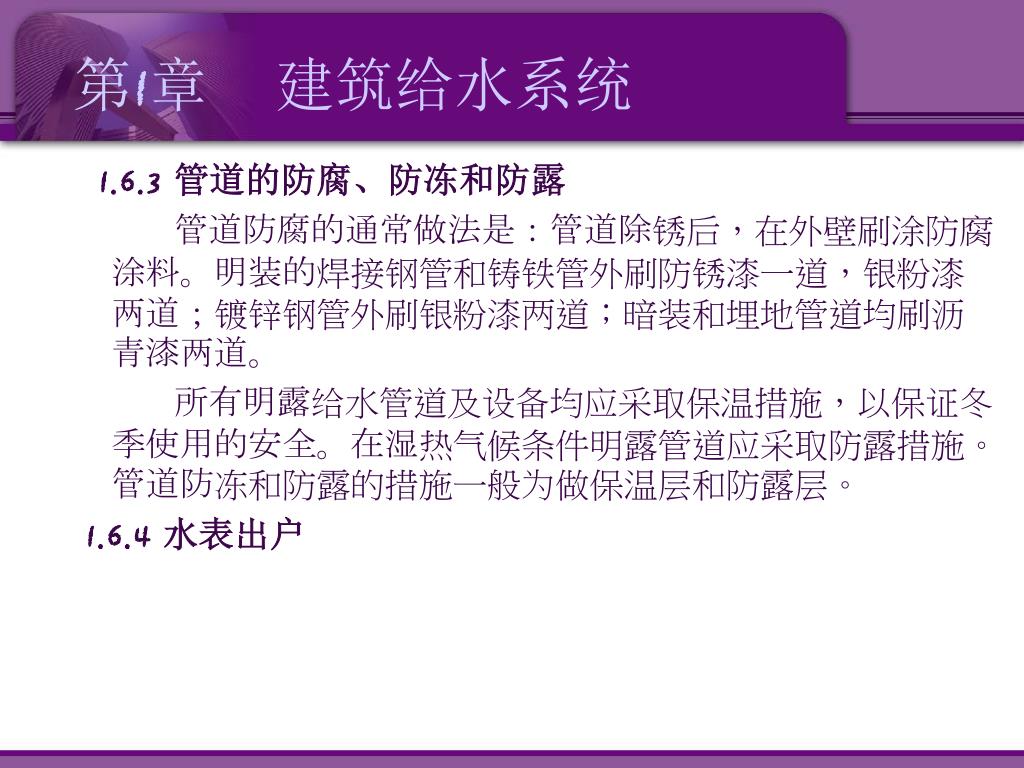

  21. 第1章 建筑给水系统 1.6.3 管道的防腐、防冻和防露 管道防腐的通常做法是：管道除锈后，在外壁刷涂防腐涂料。明装的焊接钢管和铸铁管外刷防锈漆一道，银粉漆两道；镀锌钢管外刷银粉漆两道；暗装和埋地管道均刷沥青漆两道。 所有明露给水管道及设备均应采取保温措施，以保证冬季使用的安全。在湿热气候条件明露管道应采取防露措施。管道防冻和防露的措施一般为做保温层和防露层。 1.6.4 水表出户
