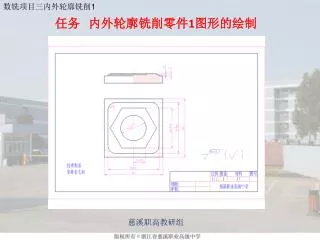

  1. 数铣项目三内外轮廓铣削1 任务 内外轮廓铣削零件1图形的绘制 慈溪职高教研组

  2. 【任务目标】 综合运用AutoCAD绘图软件的各绘图命令、编辑命令、文字注写、图层、尺寸标注完成零件图的绘制。 【任务分析】 环境设置:含绘图范围、图层、线型、文字、标注、单位、精度、颜色、图块设置等。 正确绘图:含图形、图框、标题栏、填充图案。

  3. 【任务实施】 步骤一:启动AutoCAD软件,创建一个新的图形文件。 双击桌面上的“AutoCAD2010”快捷图标启动AutoCAD绘图软件,如图1所示。 启动AutoCAD绘图软件,如图2所示。 图1 启动AutoCAD绘图软件 图2 AutoCAD工作界面

  4. 步骤二:设置图形界限。 在菜单栏中,执行“格式->图形界限”菜单命令,如图3所示。 在AutoCAD的命令栏中提示如下: • 命令: limits • 重新空间界限: • 指定左下角点或 [开(ON)/关(OFF)] <0.0000,0.0000>: • 指定右上角点 <420.0000,297.0000设置模型>: 297,210 • 图3 “图形界限”菜单命令

  5. 步骤三:设置图层、线性和线宽,并设置适当的线性比例。步骤三:设置图层、线性和线宽,并设置适当的线性比例。 图层属性如表1所示。 • 表1 图层属性

  6. 1.打开“图层特性管理器”对话框。单击“图层”工具栏中的“图层特性管理器”按钮,如图4所示。1.打开“图层特性管理器”对话框。单击“图层”工具栏中的“图层特性管理器”按钮,如图4所示。 图4 “图层”工具栏 • 调用图层命令后,弹出“图层特性管理器”对话框,如图5所示。 图5 “图层特性管理器”对话框

  7. 2. 新建图层。单击“新建图层”按钮,如图6所示。 • 图6 “新建图层”按钮 在“名称”中输入图层名称,如图7所示。 图7 输入图层名称

  8. 3.设置图层颜色。单击“颜色”栏中的“白”选项,弹出“选择颜色”对话框,从中选择需要的颜色,如图8所示,完成后单击“确定”按钮,完成图层的颜色设置。3.设置图层颜色。单击“颜色”栏中的“白”选项,弹出“选择颜色”对话框,从中选择需要的颜色,如图8所示,完成后单击“确定”按钮,完成图层的颜色设置。 图8 设置图层颜色

  9. 4.设置图层线性。单击“线型”栏中的“Continuous”选项,弹出“选择线型”对话框,如图9所示。单击“加载”按钮,弹出“加载或重载线性”对话框,如图10所示,从中选择需要的线型,按住Ctrl键可以选择几种线型同时加载,单击“确定”按钮,完成线型的加载,然后在“选择线型”对话框中选择需要的线性,单击“确定”完成图层线型的设置。4.设置图层线性。单击“线型”栏中的“Continuous”选项,弹出“选择线型”对话框,如图9所示。单击“加载”按钮,弹出“加载或重载线性”对话框,如图10所示,从中选择需要的线型,按住Ctrl键可以选择几种线型同时加载,单击“确定”按钮,完成线型的加载,然后在“选择线型”对话框中选择需要的线性,单击“确定”完成图层线型的设置。 图9 “选择线型”对话框 图10 “加载或重载线型”对话框

  10. 5.设置“粗实线”图层为当前层。选中“粗实线”图层,单击“置为当前”按钮,如图11所示。5.设置“粗实线”图层为当前层。选中“粗实线”图层,单击“置为当前”按钮,如图11所示。 • 图11 “置为当前”按钮 6.设置线型比例。在菜单栏中,执行“格式->线性”菜单命令,如图12所示,弹出“线型管理器”对话框,如图13所示,单击“显示细节”按钮,在“全局比例因子”中输入合适的线型比例。 图12 “线型”菜单命令 图13 “线型管理器”对话框

  11. 步骤四:设置文字样式。 1.打开“文字样式”对话框。单击“样式”工具栏中的“文字样式”按钮,如 图14所示,弹出“文字样式”对话框,如图15所示。 图14 “样式”工具栏 图15 “文字样式”对话框

  12. 2.新建文字样式。单击“新建”按钮,弹出“新建文字样式”对话框,在“样式名”2.新建文字样式。单击“新建”按钮,弹出“新建文字样式”对话框,在“样式名” 中输入“尺寸”,如图16所示,单击“确定”按钮。 • 图16 “新建文字样式”对话框 “字体名”选项中,选择“gbenor.shx”,勾选“使用大字体”,“大字体”选项中, 选择“gbcbig.shx”,在“高度”中输入“3.5”,“宽度因子”中输入“1”,单击“应用”,完成“尺寸”文字样式设置,如图17所示。 图17 “尺寸”文字样式设置

  13. 单击“新建”按钮,弹出“新建文字样式”对话框,在“样式名”中输入“汉字”,单击“确定”按钮。“字体名”选项中,选择“仿宋_GB2312”, 在“高度”中输入“5”,“宽度因子”中输入“0.7”,单击“应用”,完成“汉字”文字样式设置,如图18所示。 • 图18 “汉字”文字样式设置 3.设置“尺寸”文字样式为当前文字样式。选中“尺寸”文字样式,单击“置为当前”按钮。

  14. 步骤五:设置标注样式。 1.打开“标注样式管理器”对话框。单击“样式”工具栏中的“标注样式”按钮,如 图19所示,弹出“标注样式管理器”对话框,如图20所示。 图19 “标注样式”按钮 图20 “标注样式管理器”对话框

  15. 2.单击“新建”按钮,弹出“创建新标注样式”对话框,“新样式名”中输入“机械图样”,如图21所示,单击“继续”按钮,弹出“新建标准样式:机械图样”对话框,如图22所示。2.单击“新建”按钮,弹出“创建新标注样式”对话框,“新样式名”中输入“机械图样”,如图21所示,单击“继续”按钮,弹出“新建标准样式:机械图样”对话框,如图22所示。 图21 “创建新标注样式”对话框 图22 “新建标注样式”对话框 图22 “新建标注样式”对话框

  16. 2.“符号和箭头”选项卡设置。“箭头大小”输入“3”,如图24所示。2.“符号和箭头”选项卡设置。“箭头大小”输入“3”,如图24所示。 图24 “符号和箭头”选项卡设置

  17. 3.“文字”选项卡设置。“文字样式”选项中,选择“尺寸”文字样式,“从尺寸线偏移”输入“1”,如图25所示。3.“文字”选项卡设置。“文字样式”选项中,选择“尺寸”文字样式,“从尺寸线偏移”输入“1”,如图25所示。 图25 “文字”选项卡设置

  18. 4.“主单位”选项卡设置。“精度”选项中,选择“0”,“小数分隔符”选项中,选择“.”,如图26所示。单击“确定”按钮。4.“主单位”选项卡设置。“精度”选项中,选择“0”,“小数分隔符”选项中,选择“.”,如图26所示。单击“确定”按钮。 图26 “主单位”选项卡设置

  19. 5.设置“角度标注”子标注样式。在“标注样式管理器”对话框中,单击“新建”,弹出“创建新标注样式”对话框,在“用于”选项中,选择“角度标注”,如图27所示,单击“继续”按钮,弹出“新建标准样式:机械图样:角度”对话框,如图28所示。5.设置“角度标注”子标注样式。在“标注样式管理器”对话框中,单击“新建”,弹出“创建新标注样式”对话框,在“用于”选项中,选择“角度标注”,如图27所示,单击“继续”按钮,弹出“新建标准样式:机械图样:角度”对话框,如图28所示。 图27 “角度标注”子标注样式 图28 “新建标准样式:机械图样:角度”对话框 图28 “新建标准样式:机械图样:角度”对话框

  20. 切换到“文字”选项卡,“文字对齐”中选择“水平”,如图29所示,单击“确定”完成“角度标注”子标注样式设置。切换到“文字”选项卡,“文字对齐”中选择“水平”,如图29所示,单击“确定”完成“角度标注”子标注样式设置。 图29 “角度标注”子标注样式设置

  21. 6.设置“半径标注”子标注样式。在“标注样式管理器”对话框中,单击“新建”,弹出“创建新标注样式”对话框,在“用于”选项中,选择“半径标注”,单击“继续”按钮,弹出“新建标准样式:机械图样:半径”对话框。切换到“文字”选项卡,“文字对齐”选项中,选择“ISO 标准”,如图30所示。 图30 “新建标准样式:机械图样:半径”文字选项卡设置

  22. 切换到“调整”选项卡,“调整”选项中,选择“文字”,“优化”中,勾选“手动放置文字”,如图31所示。单击“确定”完成“半径标注”子标注样式设置。切换到“调整”选项卡,“调整”选项中,选择“文字”,“优化”中,勾选“手动放置文字”,如图31所示。单击“确定”完成“半径标注”子标注样式设置。 7.设置“直径标注”子标注样式。与“半径标注”子标注样式设置方法完全相同。 图31 “新建标准样式:机械图样:半径”调整选项卡设置

  23. 步骤六:绘制零件图。 1.绘制零件外轮廓。在“图层”工具栏中,选择 “粗实线”图层。单击“绘图”工具栏的“矩形” 按钮 ,绘制零件的轮廓线,图形效果如图32所示。 命令行文本参考: 命令: _rectang 指定第一个角点或 [倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]: 指定另一个角点或 [面积(A)/尺寸(D)/旋转(R)]: @80,80 • 图32 绘制零件外轮廓

  24. 2.绘制零件中心线。在“图层”工具栏中,选择“点画线”图层。单击“绘图”工具栏的“直线”按钮,右键单击“状态栏”中的“对象捕捉追踪”,弹出菜单,选上“中点”,如图33所示,绘制零件中心线,图形效果如图34所示。2.绘制零件中心线。在“图层”工具栏中,选择“点画线”图层。单击“绘图”工具栏的“直线”按钮,右键单击“状态栏”中的“对象捕捉追踪”,弹出菜单,选上“中点”,如图33所示,绘制零件中心线,图形效果如图34所示。 图34 绘制零件中心线 图33 “对象捕捉追踪”

  25. 3.绘制零件内凹圆。在“图层”工具栏中,选择“粗实线”图层。单击“绘图”工具栏的“圆”按钮,绘制一个直径为35的圆,图形效果如图35所示。3.绘制零件内凹圆。在“图层”工具栏中,选择“粗实线”图层。单击“绘图”工具栏的“圆”按钮,绘制一个直径为35的圆,图形效果如图35所示。 • 图35 绘制圆后的效果 • 命令行文本参考: • 命令: _circle 指定圆的圆心或 [三点(3P)/两点(2P)/切点、切点、半径(T)]: • 指定圆的半径或 [直径(D)] <17.5000>: d • 指定圆的直径 <35.0000>: 35

  26. 4.绘制零件六边形凸台。单击“绘图”工具栏的“多边形”按钮 ,绘制对边距离55的六边形,图形效果如图36所示。 • 命令行文本参考: • 命令: _polygon 输入边的数目 <4>: 6 • 指定正多边形的中心点或 [边(E)]: • 输入选项 [内接于圆(I)/外切于圆(C)] <I>: c • 指定圆的半径: 27.5 • 图36 绘制六边形后的效果

  27. 5.绘制零件正方形凸台。单击“修改”工具栏的“分解”按钮 ,对零件外轮廓进行分解操作,完成操作后每条边为单独对象。单击“修改”工具栏的“偏移”按钮,将四条边分别向里偏移“5”,图形效果如图37所示。 • 图37 偏移后的效果 • 命令行文本参考: • 命令: _offset • 当前设置: 删除源=否 图层=源 OFFSETGAPTYPE=0 • 指定偏移距离或 [通过(T)/删除(E)/图层(L)] <5.0000>: 5 • 选择要偏移的对象,或 [退出(E)/放弃(U)] <退出>: • 指定要偏移的那一侧上的点,或 [退出(E)/多个(M)/放弃(U)] <退出>: • 选择要偏移的对象,或 [退出(E)/放弃(U)] <退出>: • ……

  28. 单击“修改”工具栏中的“圆角”按钮,对四条边进行分别圆角操作,圆角大小为“10”,图形效果如图38所示。单击“修改”工具栏中的“圆角”按钮,对四条边进行分别圆角操作,圆角大小为“10”,图形效果如图38所示。 • 图38 圆角后的效果 • 命令行文本参考: • 命令: _fillet • 当前设置: 模式 = 修剪,半径 = 10.0000 • 选择第一个对象或 [放弃(U)/多段线(P)/半径(R)/修剪(T)/多个(M)]: r • 指定圆角半径 <10.0000>: 10 • 选择第一个对象或 [放弃(U)/多段线(P)/半径(R)/修剪(T)/多个(M)]: • 选择第二个对象,或按住 Shift 键选择要应用角点的对象:

  29. 6.绘制零件主视图左半部分。图形效果如图39所示。6.绘制零件主视图左半部分。图形效果如图39所示。 • 7.绘制零件图主视图右边半剖视图。单击“修改”工具栏中的“镜像”按钮 ,对左半部分进行镜像操作,图形效果如图40所示。 • 图39 主视图左半部分的效果 • 图40 镜像后的效果 命令行文本参考: 命令: _mirror 选择对象: 指定对角点: 找到 8 个 选择对象: 指定镜像线的第一点: 指定镜像线的第二点: 要删除源对象吗?[是(Y)/否(N)] <N>:

  30. 8.修剪掉右边视图中多余的轮廓线。单击“修改”工具栏中的“修剪”按钮 ,对右边视图中多余的线进行修剪操作,图形效果如图41所示。 • 图41 修剪后的效果 命令行文本参考: 命令: _trim 当前设置:投影=UCS,边=无 选择剪切边... 选择对象或 <全部选择>: 选择要修剪的对象,或按住 Shift 键选择要延伸的对象,或 [栏选(F)/窗交(C)/投影(P)/边(E)/删除(R)/放弃(U)]: 选择要修剪的对象,或按住 Shift 键选择要延伸的对象,或

  31. 9.右边视图创建剖面线。在“图层”工具栏中,选择“细实线”图层。单击“绘图”工具栏中的“图案填充”按钮 ,弹出“图案填充和渐变色”对话框,如图42所示。 图42 “图案填充和渐变色”对话框

  32. 单击“图案”选项,选择“ANSI31”,单击“添加:拾取点”,在需要创建剖面线的区域单击左键,区域边界变成虚线后再单击右键“确认”,弹出“图案填充和渐变色”对话框,单击“确定”完成创建剖面线的操作,图形效果如图43所示。单击“图案”选项,选择“ANSI31”,单击“添加:拾取点”,在需要创建剖面线的区域单击左键,区域边界变成虚线后再单击右键“确认”,弹出“图案填充和渐变色”对话框,单击“确定”完成创建剖面线的操作,图形效果如图43所示。 图43 创建剖面线后的效果

  33. 10.对主视图和俯视图创建尺寸。单击“标注”工具栏中的“线性”按钮 和“直径”按钮 ,完成尺寸的创建,图形效果如图44所示。 • 图44 标注后的效果

  34. 11.绘制图幅图框。图形效果如图45所示。 12.绘制标题栏。图形效果如图46所示。 图46 标题栏绘制后的效果 • 图45 图幅图框绘制后的效果

  35. 13.整合零件图。图形效果如图47所示。 图47 整合零件图后的效果
