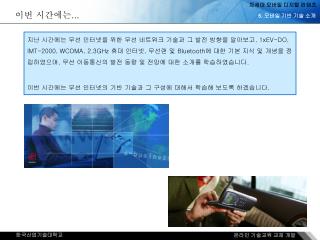

이번 시간에는 ...

1. 이번 시간에는... 지난 시간에는 무선 인터넷을 위한 무선 네트워크 기술과 그 발전 방향을 알아보고, 1xEV-DO, IMT-2000, WCDMA, 2.3GHz 휴대 인터넷, 무선랜 및 Bluetooth에 대한 기본 지식 및 개념을 정립하였으며, 무선 이동통신의 발전 동향 및 전망에 대한 소개를 학습하였습니다. 이번 시간에는 무선 인터넷의 기반 기술과 그 구성에 대해서 학습해 보도록 하겠습니다.

2. 학습 목표 5회차 강의에서 다루게 되는 내용은 다음과 같습니다. 모바일 기반 기술 소개 이번 장의 학습 목표 1) 모바일 기반기술로써, 무선 네트워크 구성 및 무선 인터넷 구성에 대해 알 수 있다. 2) 모바일 서비스 플랫폼의 구성과 기능에 대해 알 수 있다. 3) 모바일 포털 플랫폼의 구성과 기능에 대해 알 수 있다.

3. 모바일 기반 기술 • 무선 네트워크 구성도 • 무선 네트워크 구성은 통신망, 부가 서비스 망, 인터넷 서비스 망, 단말기로 구성 • 무선 인터넷을 위한 네트워크 구성은 MSC/VLR 뒤에 위치하는 WAP G/W로부터 시작 • MSC : Mobile Switching Center • VLR: Visitor Location Register • SGSN, GGSN: Serving & Gateway GPRS Support Node • STP: Signaling Transfer Point • LER/LSR : Label Edge Router / Switch Router • VAS : Value Added Service • SCP: Service Control Point • AuC: Authentication Center • HLR: Home Location Register • GMLS: Gateway Mobile Location Center • HA: Home Agent • AAA: Authentication Authorization Accounting • WAP G/W: WAP Gateway

4. 인터넷 기지국 교환기 모바일 기반 기술 • 무선 네트워크 구성도 • 무선 인터넷 요청은 교환기를 거쳐 WAP 게이트웨이로 신호 전송 • WAP 게이트웨이는 인터넷에 연결하여 사용자 요구 정보 컨텐츠 전달 • BST / BSC : Base Station Transceiver/Base Station Controller : 기지국 • MSC : Mobile Switching Center : 교환기 • IWF : Interworking Functional : IP 할당 및 Routing 기능 수행 • WAP G/W: WAP Gateway • SMSC : Short Message Service Center

5. 무선 망 IWF Internet & other data sources... Database Wireless Network (Circuit Based) Wired Network (Packet Based) WAP GW Internet 각종 부가 인터넷 서비스 GW 장비 정보 컨텐츠 서버 WAP world (WAP protocol) Internet World (HTTP protocol) 모바일 기반 기술 • 무선 인터넷 네트워크 구성도 • 무선 인터넷 네트워크 구성은 단말기, 통신망, WAP 게이트웨이 및 인터넷으로 구성

6. Mobile Mobile Portal n.Top VM Game Push Service Download Service iTouch ? ? Applications Applications Services Services Internet Internet Access & Delivery Platform Access & Delivery Platform Access Access Session Session Security Security Transcoding Transcoding Notification Notification Synchronization Synchronization Gateway Gateway Manager Manager Manager Manager Manager Manager Manager Manager Manager Manager Manager Manager Telecom Next Next Services Services Services Services Portal Portal Generation Generation Content Content Content Content Personal Personal - - Location Location News News Platform Platform Platform Platform M M - - Bill. Bill. Voice Voice M M - - wallet wallet Map Map Mgmt Mgmt Aggreg Aggreg . . ization ization Services Services & State & State Content Content Platform Platform (Carrier) (Carrier) (External) (External) Core Platform Core Platform Firewall Firewall Platform Platform Platform Platform Service Service Service Service System Manager System Manager Database Database Manager Manager Billing Billing Manager Manager Manager Manager Middleware Platform Adapter Middleware Platform Adapter Middleware Layer Middleware Layer Internal Internal Systems Systems 모바일 기반 기술 • 모바일 서비스 플랫폼 • 무선 인터넷 서비스 플랫폼은 크게 Access & Delivery Panel, Service Control & Management Panel 및 Portal Service Panel의 세가지 패널로 구성

7. 모바일 기반 기술 • Access & Delivery Panel • PC에서 무선 휴대폰, PDA 등 모든 단말기로의 정보 송수신 • 정보 전달 및 정보 요청 수락 기능 • 구성 • Access Gateway • Push & Notification • Session Manager • Security Manager • Platform Service Billing Manager

8. 모바일 기반 기술 • Service Control Panel • 모바일 플랫폼의 핵심 (Core) 기능을 수행 • 서비스 관리 및 시스템 관리 기능, 플랫폼 DB 연동 기능 제공 • 구성 • Service Manager • Platform DB Manger • System Manager • Billing Interface • Data Transform Engine • Protocol Adaptation

9. 모바일 기반 기술 • Portal Service Panel • 모바일 포털 서비스를 위한 기본 기능 • 홈페이지 관리, 개인화 관리, 컨텐츠 관리 기능 제공 • CMS (Content Management System) 성격의 각 사이트별 서비스 관리 기능 제공 • 구성 • Home Page Manager • Content Management System • Application Registry • Download Manager • Transcoding Manager

10. Portal G/W 구성 WAP Protocol User Agent(WAP방식) Cookie Data 전송 Cookie name, 값...등 WAP Gateway Cookie Server WAP, ME PHONE SMSC ONM Monitoring Server HTTP REQ/RES Broker(Proxy기능) Mobile Dispatcher Log Data DB Server CP관리, 서비스관리 메뉴관리 ORACLE Conversion Server SMS Server 과금, 통계, 고객 DB 유/무선 Portal Server Contents Converter Internet CP CP CP 모바일 Portal 플랫폼 • 모바일 Portal 네트워크 구성도

11. WAP Gate Way User Agent(WAP방식) WAP Phone HTTP REQ/RES Cache Server Proxy(Broker) Content Conversion Server User Agent Profile 관리 SMS Push 가입자 인증처리 시스템 관련 통계 XML, XSL Parser Cache Controller Cache Demon Cache_Control Cache_count GetHTML Contents Conversion Manager HTX Maker Virtual Cookie Manager Content 관리시스템 과금 및 통계 관리시스템 Log Data 가입자 정보 과금 CDR Session, Domain, Path, Expire 내부 Content Manager Service Logic 연동 Service Logic 연동 Service Logic 연동 O&M Management System Service Manager Statistics Manager DB Server 장애 감시 Web Server 감시 통계생성 CP정보 외부 Contents Manage 통계 정보 관리 SMS통지 관리자 기능 외부 연동 모듈 URL변환 모듈 HTML2Any 연동모듈 CDR Manager CDR CDR생성 Configuration 관리기능 자동 복구 시스템 CDR정보관리 CP CP 모바일 Portal 플랫폼 • 모바일 Portal 플랫폼 구성도

12. TPP Applications Off/On-line Channels Access & Delivery Carrier Services Internet External Developed Services Portal Services WAP phones Mobile Channels Core Platform PDAs InternallyDevelopedApplications Multimedia Devices 서비스 플랫폼 DB 모바일 Portal 플랫폼 • 모바일 Portal 플랫폼 사용

13. 요약 정리 이번 시간에 소개했던 내용을 정리해 봅시다. 모바일 기반기술로써, 무선 네트워크의 구성 및 무선 인터넷 네트워크의 구성에 대해 학습하였습니다. 모바일 서비스 플랫폼의 구성과 플랫폼을 구성하는 각 요소의 기능에 대해 학습하였습니다. 모바일 포털 서비스 플랫폼의 네트워크 구성과 플랫폼 구성 및 기능에 대해 학습하고, 모바일 포털 서비스를 이용한 서비스에 대한 기본 지식을 습득하였습니다. 다음 시간에는 모바일 서비스 기술에 대하여 학습하시게 될 것입니다.

14. 평가 하기 문제1 무선 네트워크 구성 요소 중 세가지만 나열 하시오 정답은 다음과 같습니다. MSC, VLR, WAP G/W 해설내용: 무선 네트워크를 구성하는 요소 중, 교환기로써 Mobile Switching Center와 사용자 셀 정보 파악에 사용하는 Visitor Location Register, 그리고 무선 인터넷 제공을 위한 WAP Gateway가 있다. 문제2 IWF의 기능은 무엇입니까 정답은 다음과 같습니다. IP 할당 기능 및 네트워크 브릿지 기능 해설내용: IWF는 인터넷 접속을 요구한 사용자에 IP 주소를 할당하고, 음성 통화를 위한 네트워크의 하부 구조에 추가되어 데이터 통신을 가능하게 하는 역할을 수행한다.

15. 평가 하기 문제3 모바일 포털 플랫폼이 제공할 수 있는 서비스 중 세가지만 나열하시오 정답은 다음과 같습니다. MMS 멀티미디어 메시징 서비스, m-커머스 서비스, 다운로드 서비스 해설내용: 모바일 포털 플랫폼이 제공할 수 있는 서비스에는 이메일, SMS, MMS 등 메시징 서비스, 실시간 방송 서비스, 주문형 영화 및 음원 서비스인 VOD와 MOD 서비스, 다양한 정보 제공 서비스, 커뮤니티 서비스, 위치정보 서비스, 캐릭터, 벨소리, E-Book, 게임 다운로드 등 컨텐츠 다운로드 서비스, 그리고 예약, 결재, m 페이먼트 등 m-커머스 서비스가 있다.
