  1. 手机耗电性能测试系统 迅捷无线科技有限公司 2011.11.30

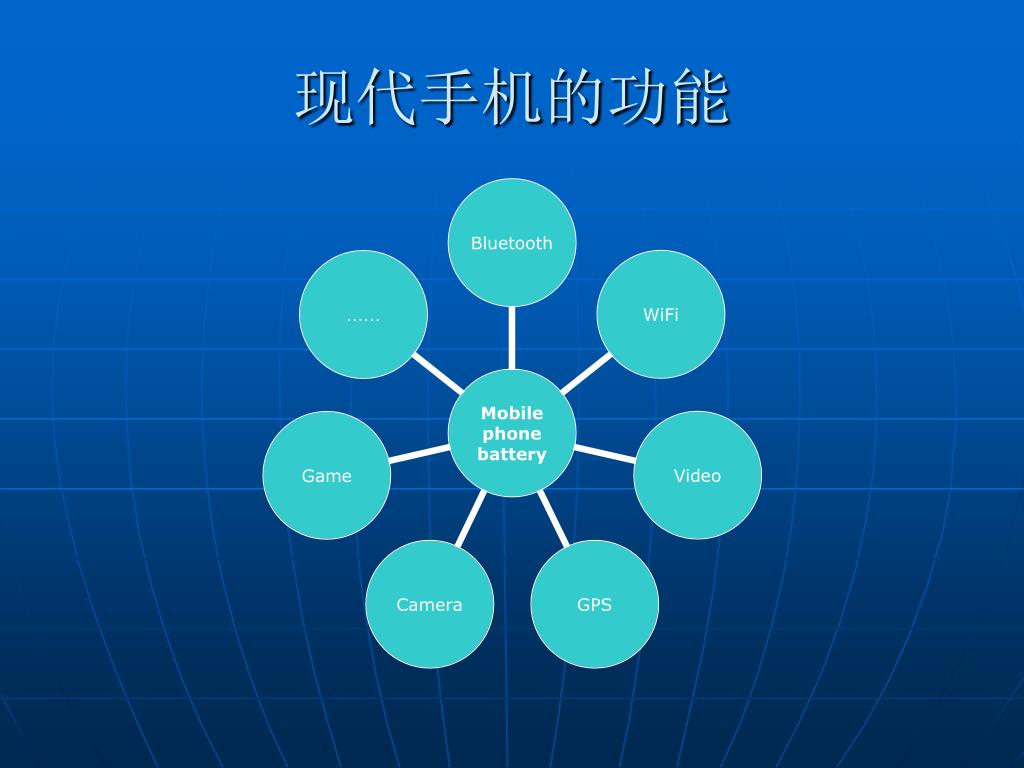

  2. 现代手机的功能

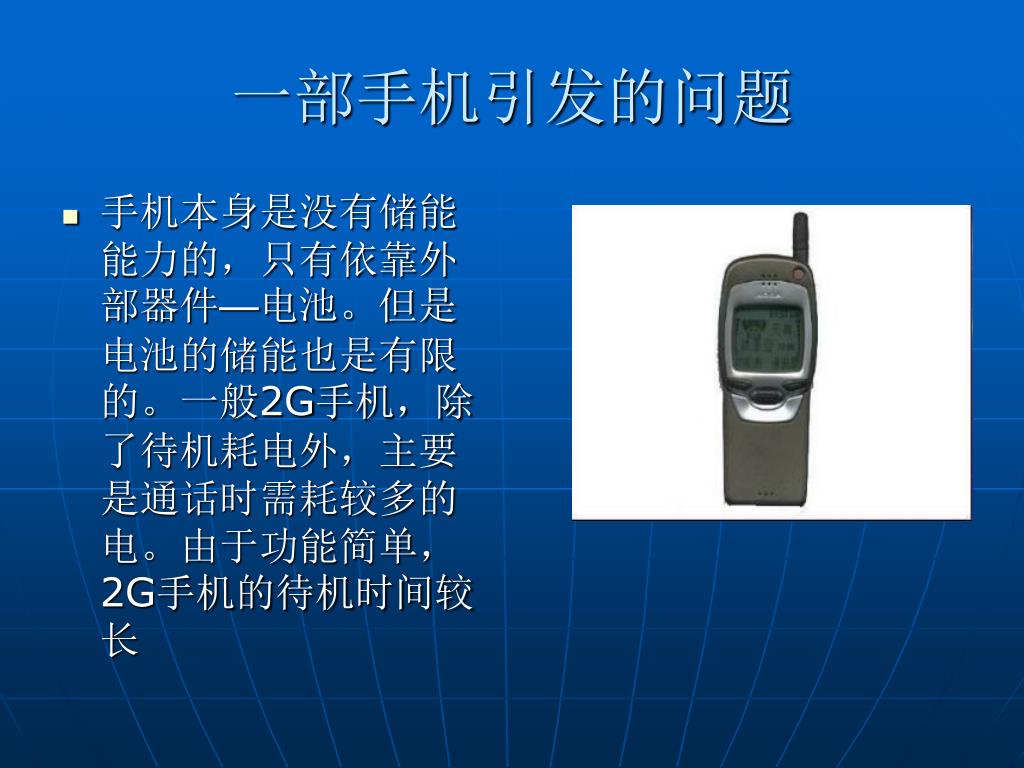

  3. 一部手机引发的问题 • 手机本身是没有储能能力的，只有依靠外部器件—电池。但是电池的储能也是有限的。一般2G手机，除了待机耗电外，主要是通话时需耗较多的电。由于功能简单，2G手机的待机时间较长

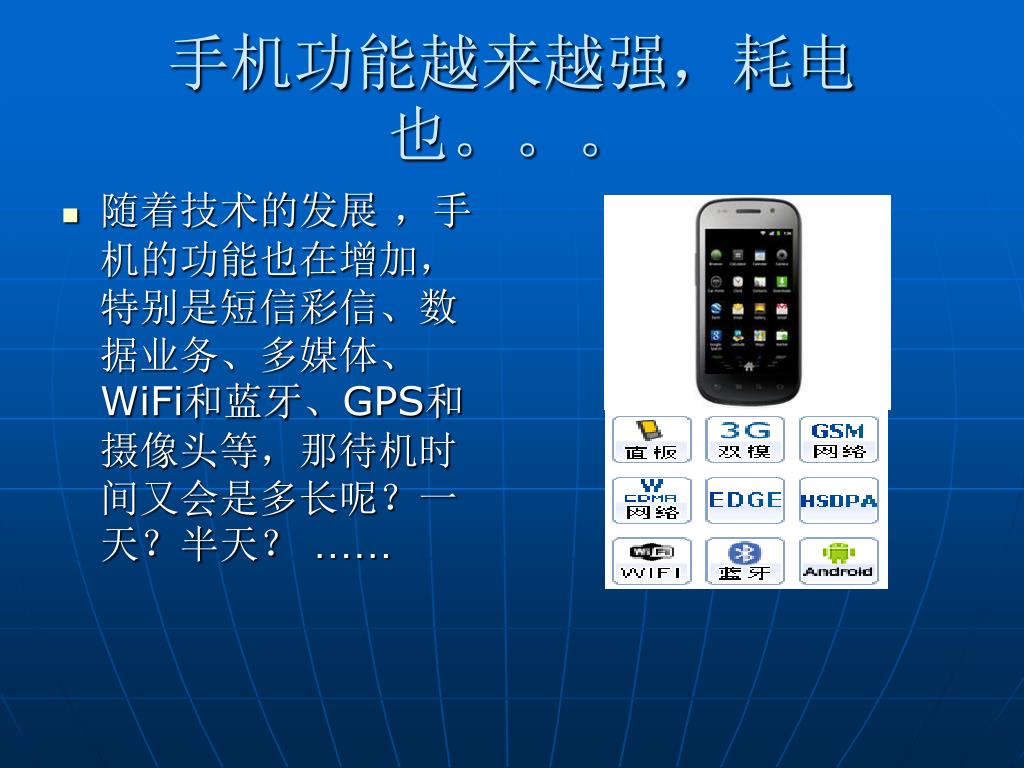

  4. 手机功能越来越强，耗电也。。。 • 随着技术的发展 ，手机的功能也在增加，特别是短信彩信、数据业务、多媒体、WiFi和蓝牙、GPS和摄像头等，那待机时间又会是多长呢？一天？半天？ ……

  5. 影响手机耗电的因素 3、现实网络的影响 • 网络优化情况 • 个人使用习惯 LTE，MIMO， Wimax… 在线视频， 大文件下载… 2、通信技术发展 EDGE+，EVDO， HSPA… 网页，彩信， 微博… GSM，WCDMA， CDMA 待机，语音， 短信… 音乐，视频，游戏， 照相，摄像… WLAN接入， 蓝牙耳机… GPS服务， A-GPS功能,FM, CMMB… 1、智能手机应用的发展

  6. 手机耗电越来越大，怎么办？ • 随着智能手机的普及，许多电脑上的工具都来到了手机上，手机的功能是增强了，但是相应的耗电也增加了。你总不能一直一边充电，一边玩手机吧。那就多配点电池呗，那又降低了便携和方便性。 • 因此运营商和手机厂商都越来越关注手机特别是智能手机的耗电情况，但是如何准确和客观地评估一部手机的耗电呢？ • 那就需要一套专业的测量设备，一套可以根据不同场景测量精确地测量手机耗电的设备--手机耗电性能测试系统

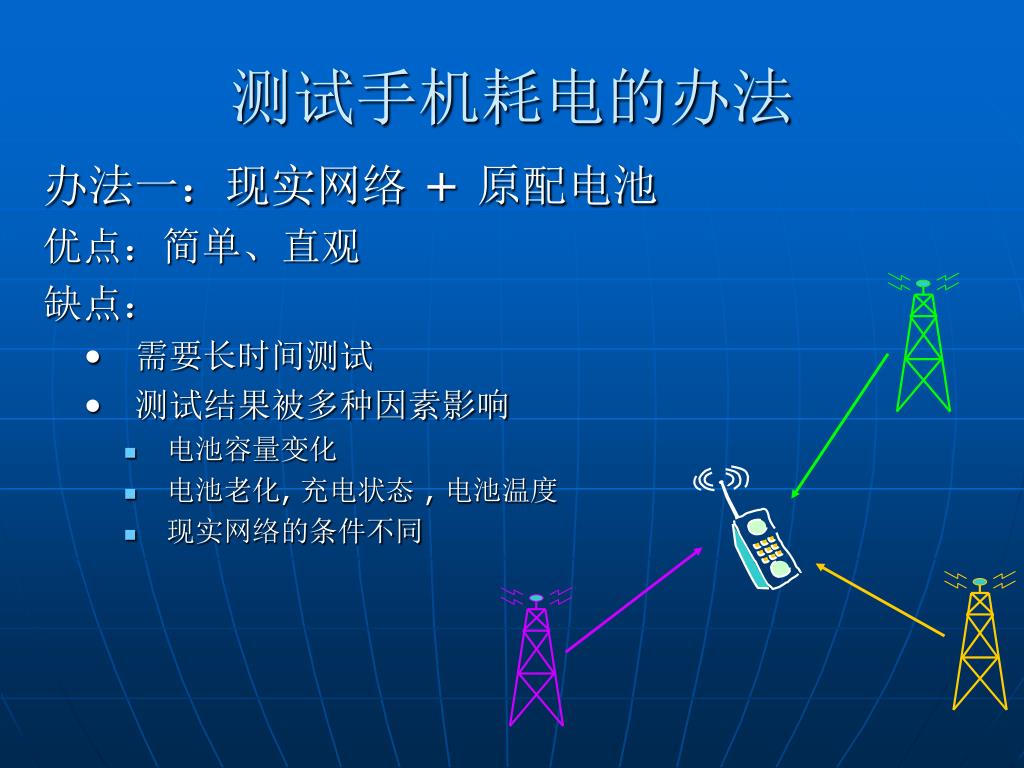

  7. 测试手机耗电的办法 办法一：现实网络 + 原配电池 优点：简单、直观 缺点： • 需要长时间测试 • 测试结果被多种因素影响 • 电池容量变化 • 电池老化, 充电状态 , 电池温度 • 现实网络的条件不同

  8. 测试手机耗电的办法 办法二：现实网络 + 模拟电池 • 优点 • 可重复的电池条件 • 不受电池老化，温度，充电的影响 • 实际的电池阻抗 • 电流测试精确、高速 • 精确的测量结果 • 直观的电流曲线 • 缺点 • 测试结果仍然受 现实网络条件影响 R&S NGMO2

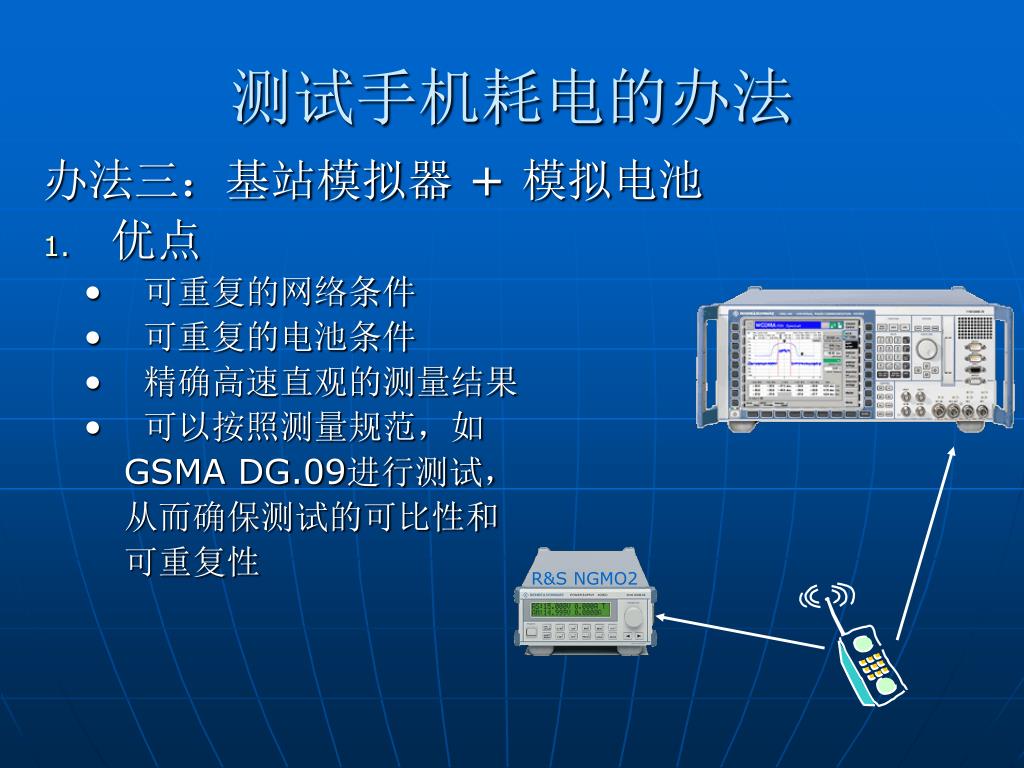

  9. 测试手机耗电的办法 办法三：基站模拟器 + 模拟电池 • 优点 • 可重复的网络条件 • 可重复的电池条件 • 精确高速直观的测量结果 • 可以按照测量规范，如 GSMA DG.09进行测试， 从而确保测试的可比性和 可重复性 R&S NGMO2

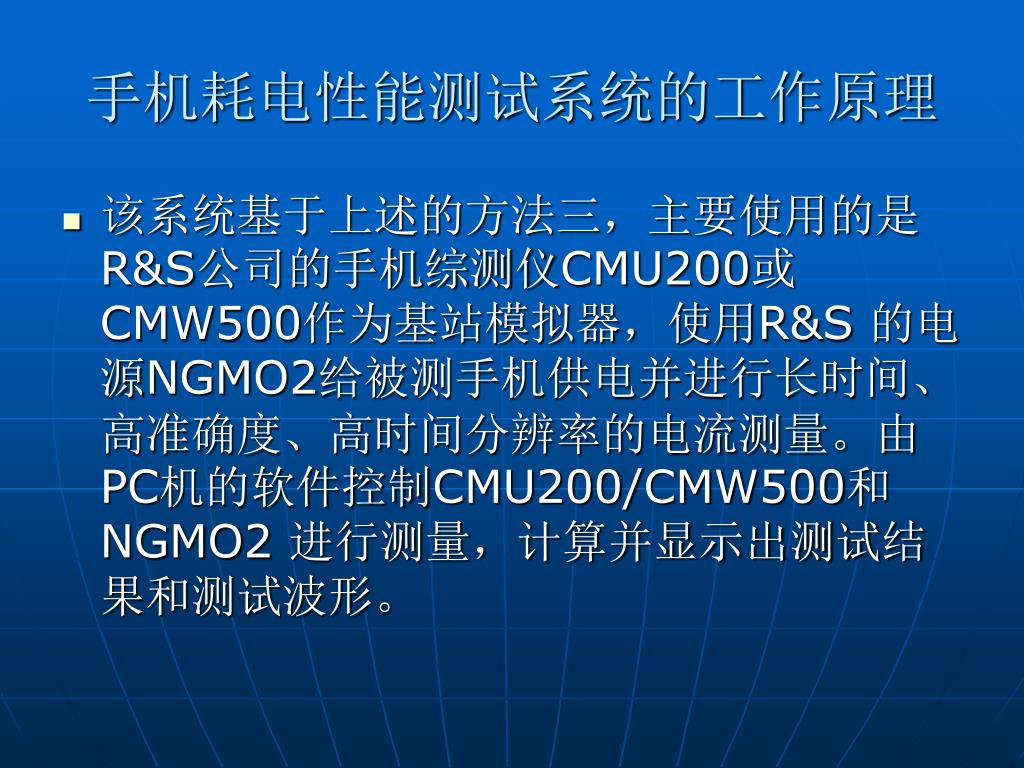

  10. 手机耗电性能测试系统的工作原理 • 该系统基于上述的方法三，主要使用的是R&S公司的手机综测仪CMU200或CMW500作为基站模拟器，使用R&S 的电源NGMO2给被测手机供电并进行长时间、高准确度、高时间分辨率的电流测量。由PC机的软件控制CMU200/CMW500和NGMO2 进行测量，计算并显示出测试结果和测试波形。

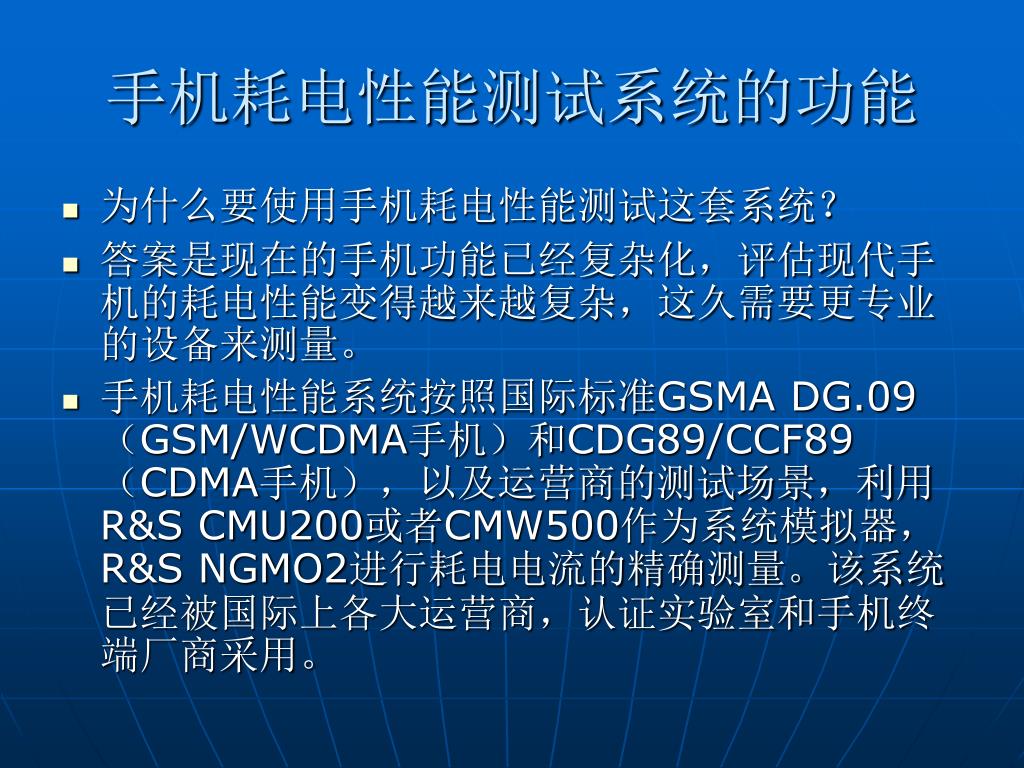

  11. 手机耗电性能测试系统的功能 • 为什么要使用手机耗电性能测试这套系统？ • 答案是现在的手机功能已经复杂化，评估现代手机的耗电性能变得越来越复杂，这久需要更专业的设备来测量。 • 手机耗电性能系统按照国际标准GSMA DG.09（GSM/WCDMA手机）和CDG89/CCF89（CDMA手机），以及运营商的测试场景，利用R&S CMU200或者CMW500作为系统模拟器，R&S NGMO2进行耗电电流的精确测量。该系统已经被国际上各大运营商，认证实验室和手机终端厂商采用。

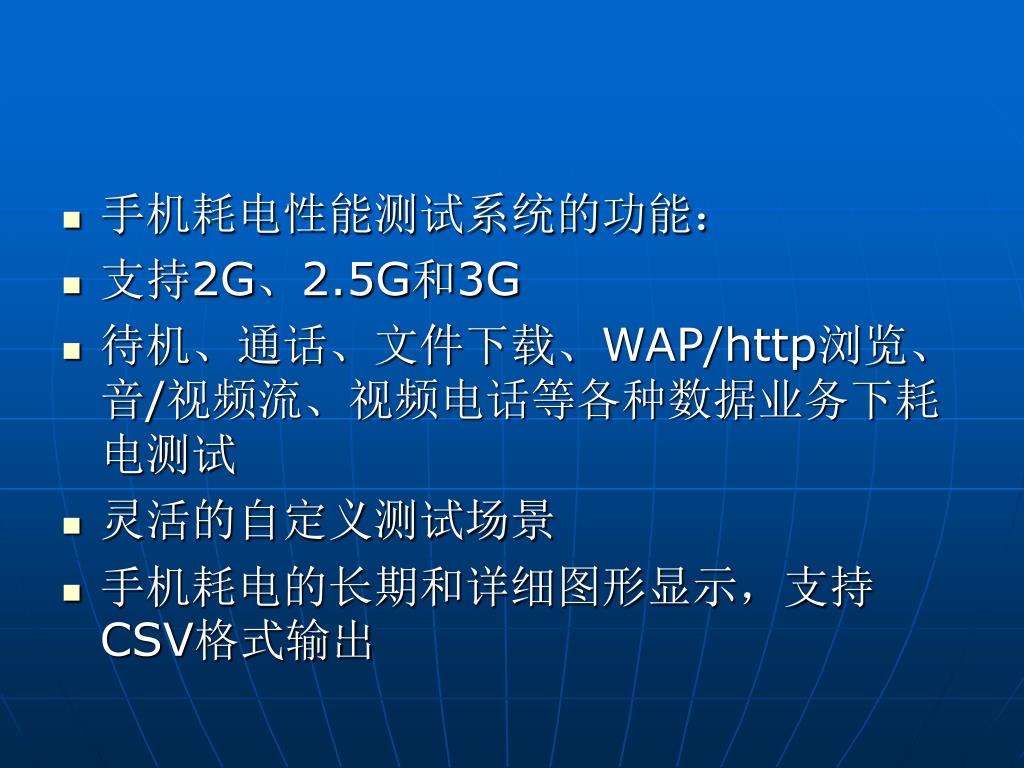

  12. 手机耗电性能测试系统的功能： • 支持2G、2.5G和3G • 待机、通话、文件下载、WAP/http浏览、音/视频流、视频电话等各种数据业务下耗电测试 • 灵活的自定义测试场景 • 手机耗电的长期和详细图形显示，支持CSV格式输出

  13. 手机耗电性能测试系统的结构框图

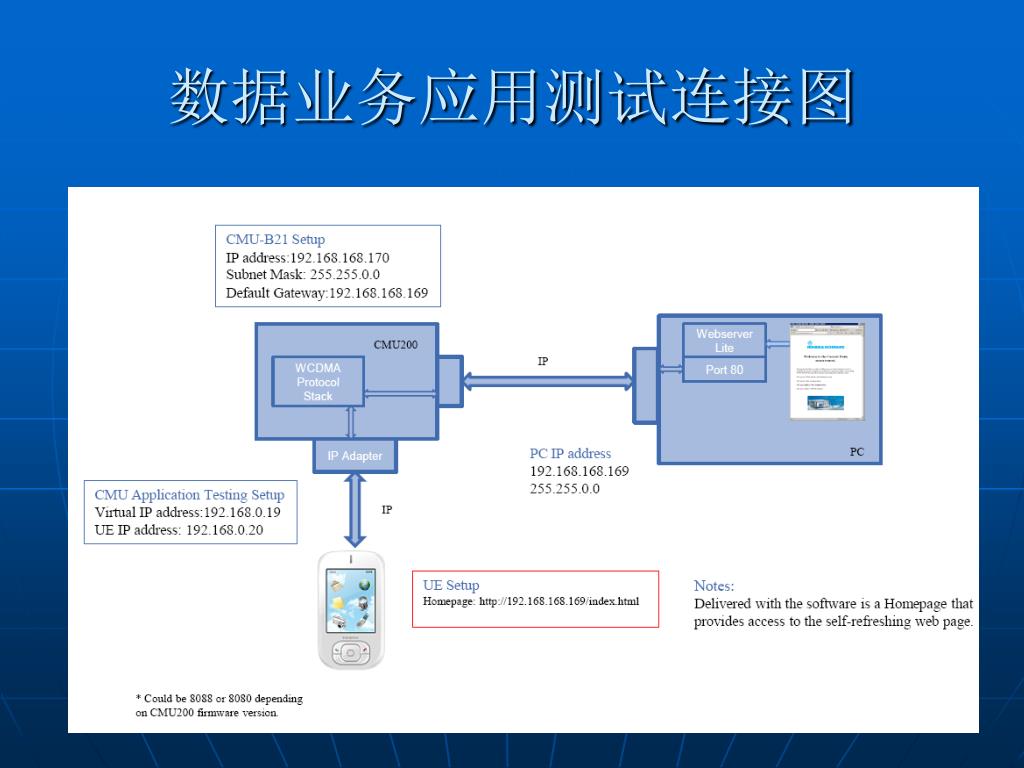

  14. 数据业务应用测试连接图

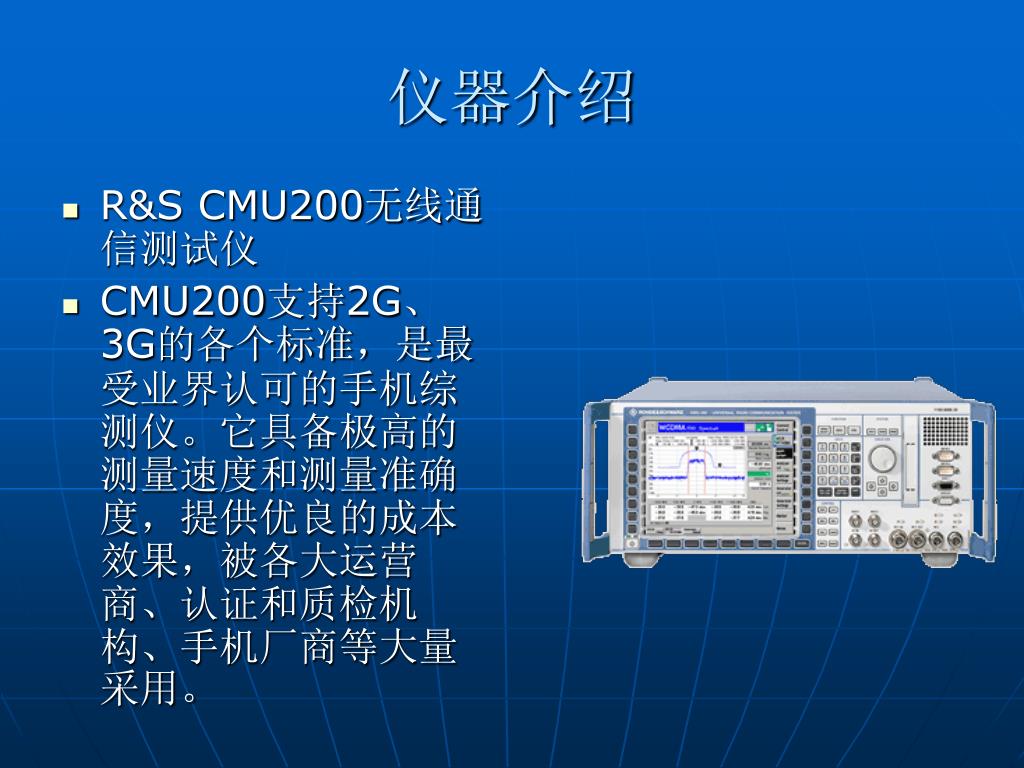

  15. 仪器介绍 • R&S CMU200无线通信测试仪 • CMU200支持2G、3G的各个标准，是最受业界认可的手机综测仪。它具备极高的测量速度和测量准确度，提供优良的成本效果，被各大运营商、认证和质检机构、手机厂商等大量采用。

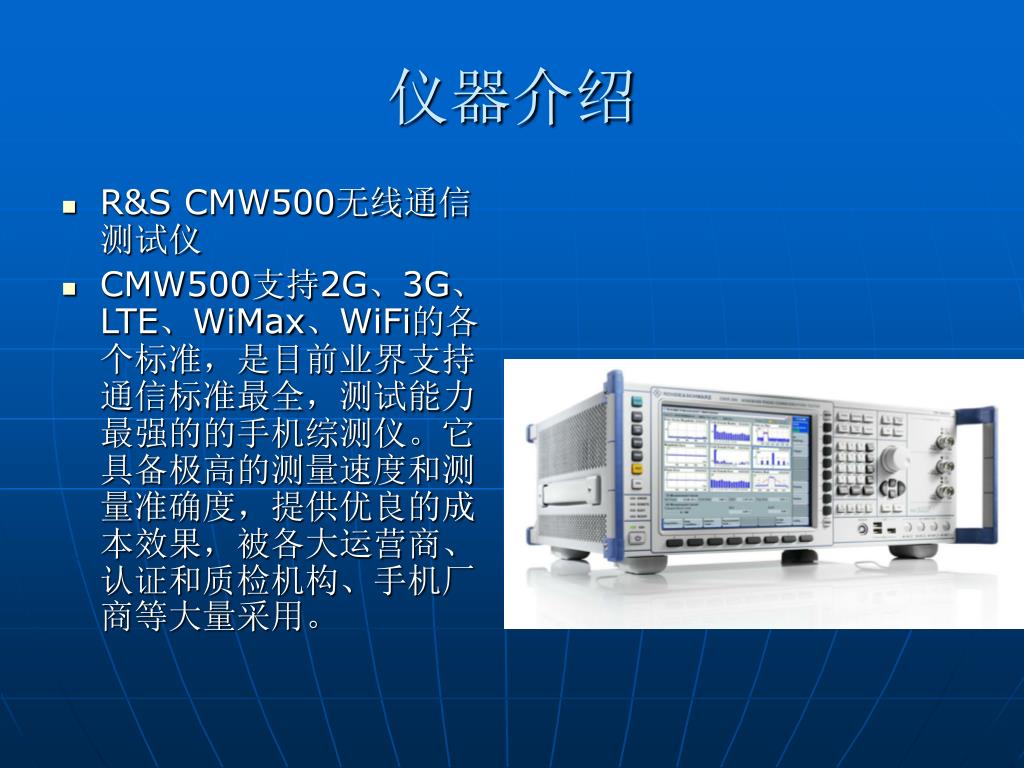

  16. 仪器介绍 • R&S CMW500无线通信测试仪 • CMW500支持2G、3G、LTE、WiMax、WiFi的各个标准，是目前业界支持通信标准最全，测试能力最强的的手机综测仪。它具备极高的测量速度和测量准确度，提供优良的成本效果，被各大运营商、认证和质检机构、手机厂商等大量采用。

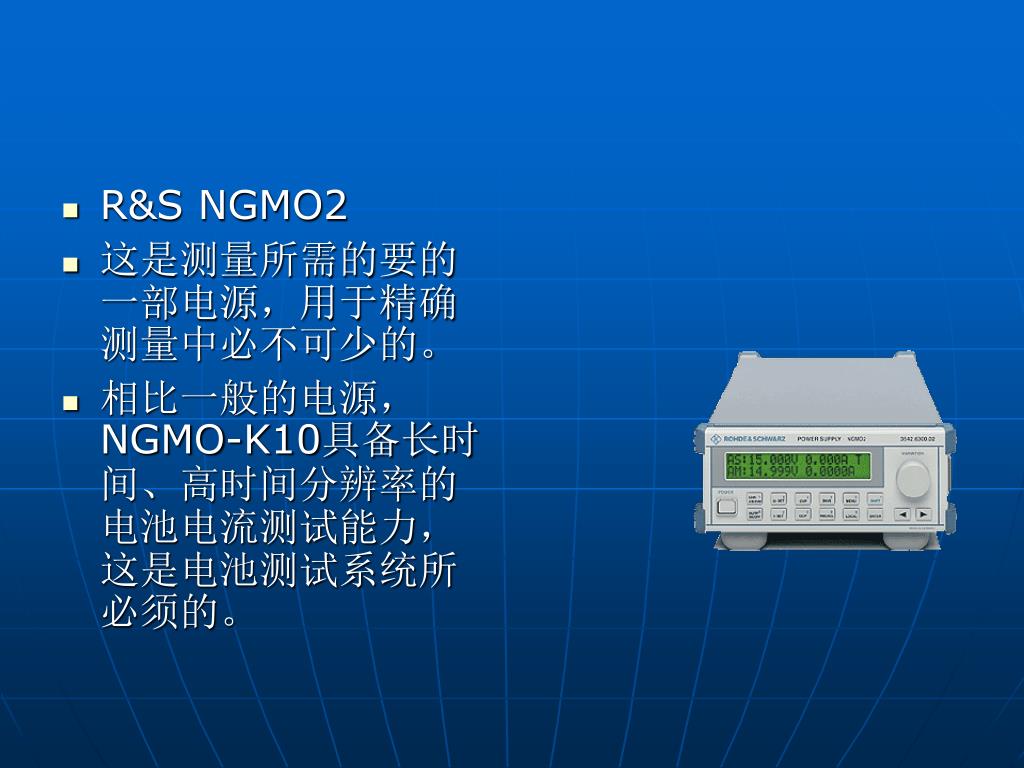

  17. R&S NGMO2 • 这是测量所需的要的一部电源，用于精确测量中必不可少的。 • 相比一般的电源，NGMO-K10具备长时间、高时间分辨率的电池电流测试能力，这是电池测试系统所必须的。

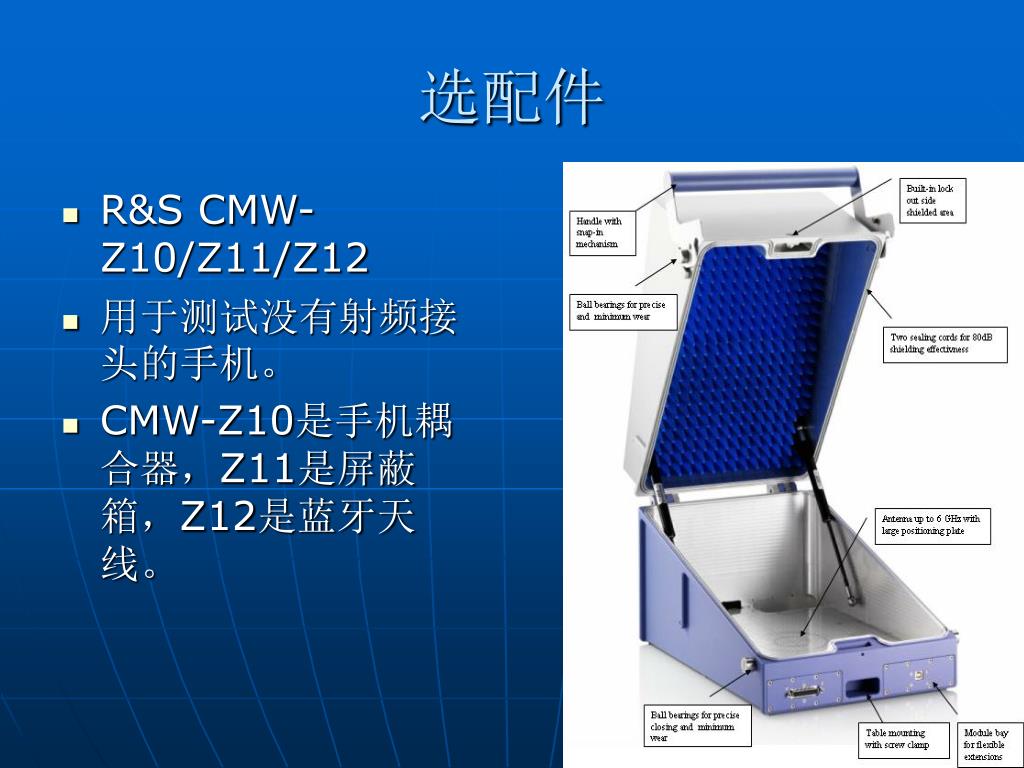

  18. 选配件 • R&S CMW-Z10/Z11/Z12 • 用于测试没有射频接头的手机。 • CMW-Z10是手机耦合器，Z11是屏蔽箱，Z12是蓝牙天线。

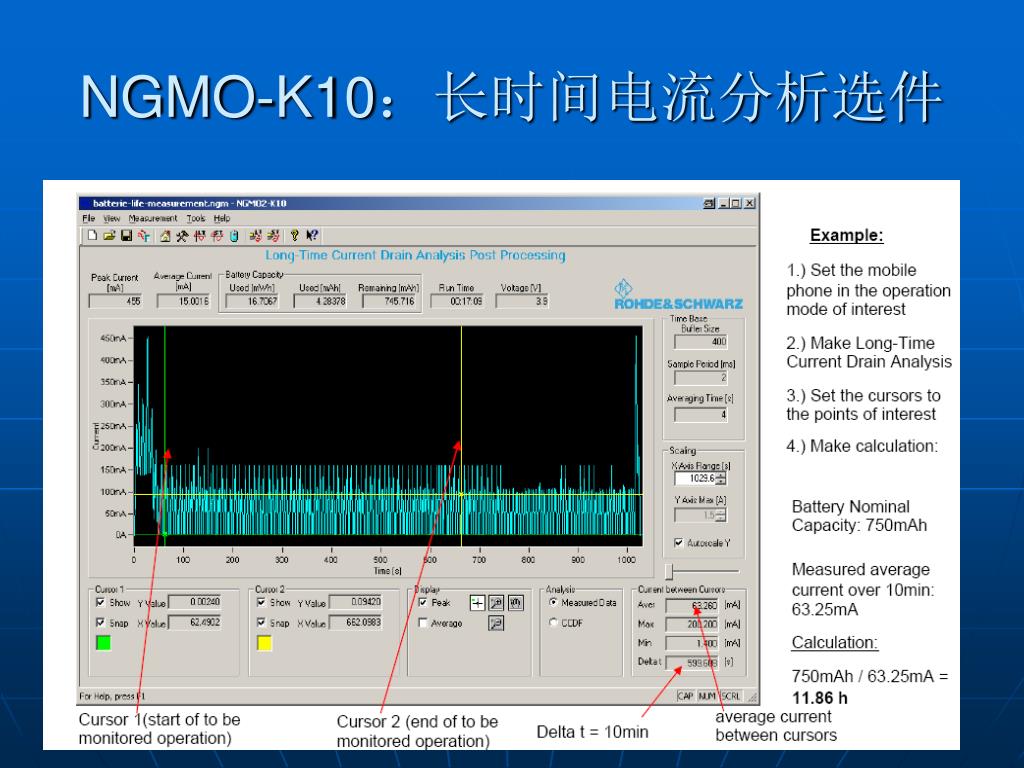

  19. NGMO-K10：长时间电流分析选件

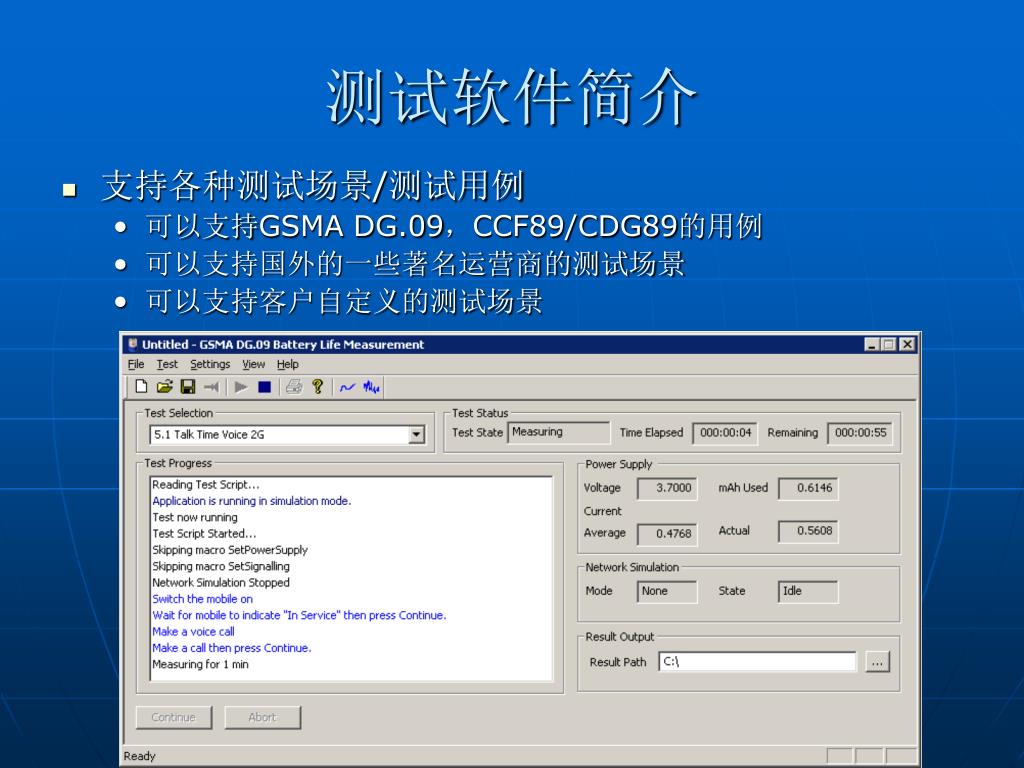

  20. 测试软件简介 • 支持各种测试场景/测试用例 • 可以支持GSMA DG.09，CCF89/CDG89的用例 • 可以支持国外的一些著名运营商的测试场景 • 可以支持客户自定义的测试场景

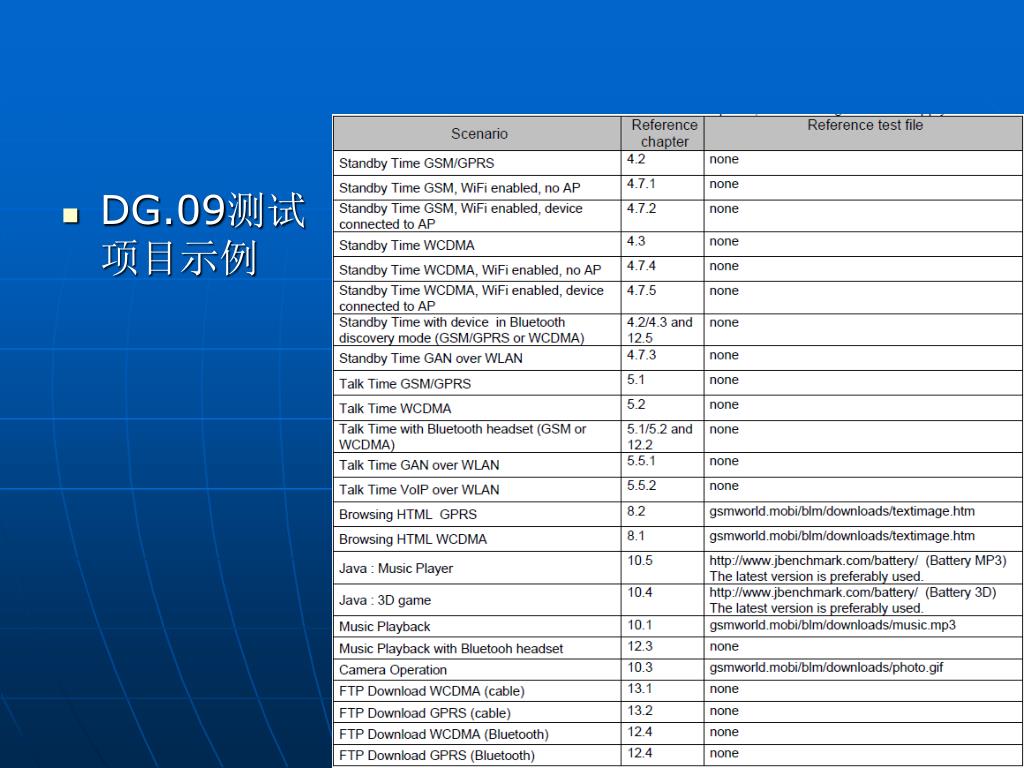

  21. DG.09测试项目示例

  22. 耗电测试系统里相应的测试设置

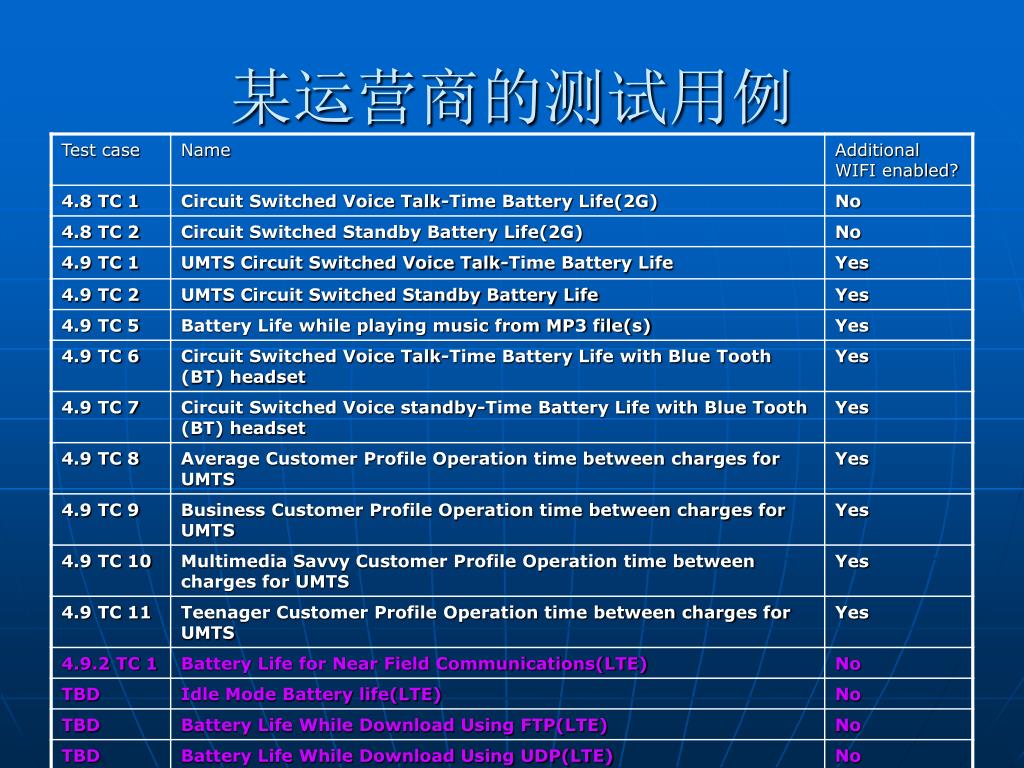

  23. 某运营商的测试用例

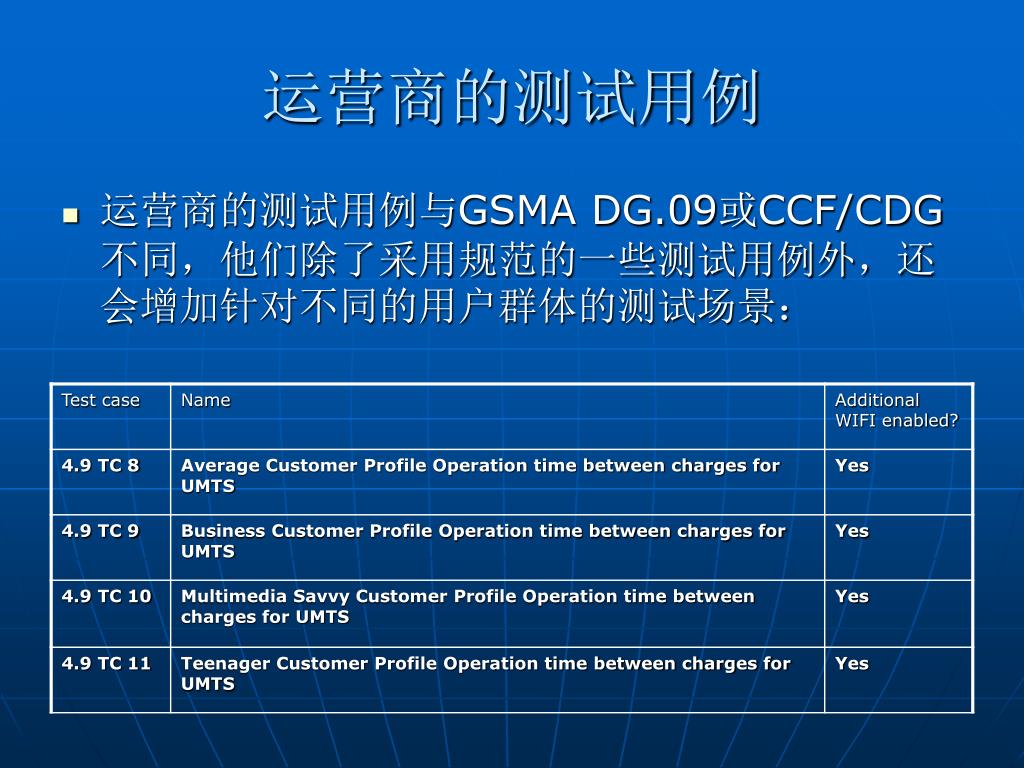

  24. 运营商的测试用例 • 运营商的测试用例与GSMA DG.09或CCF/CDG不同，他们除了采用规范的一些测试用例外，还会增加针对不同的用户群体的测试场景：

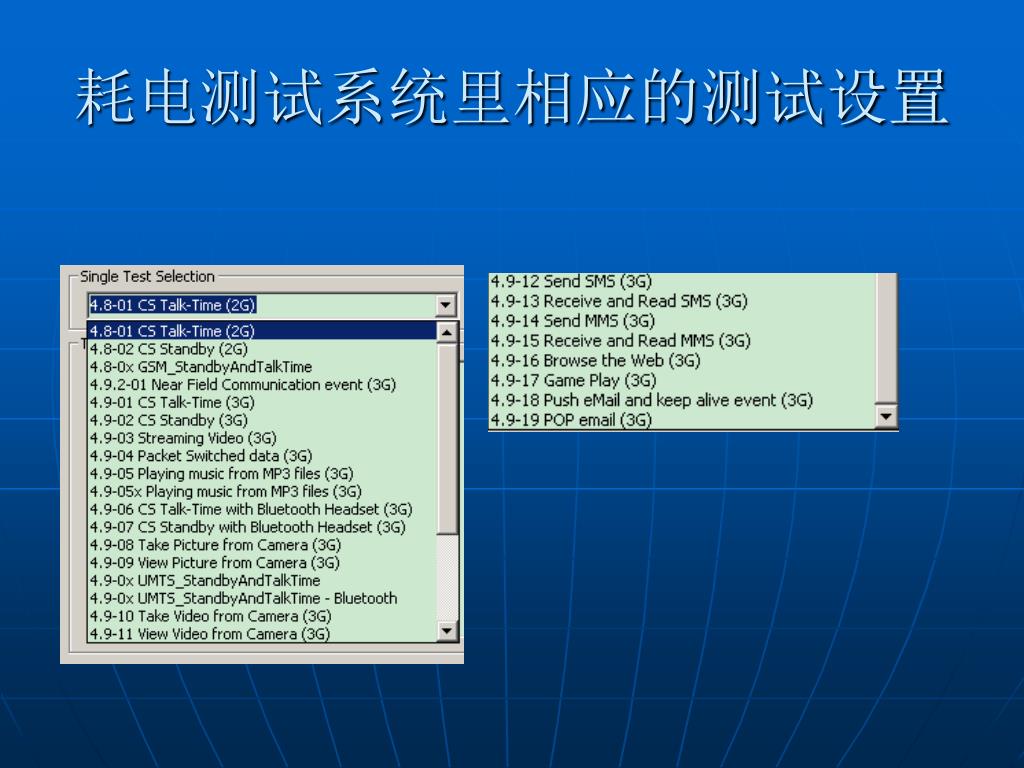

  25. 耗电测试系统里相应的测试设置

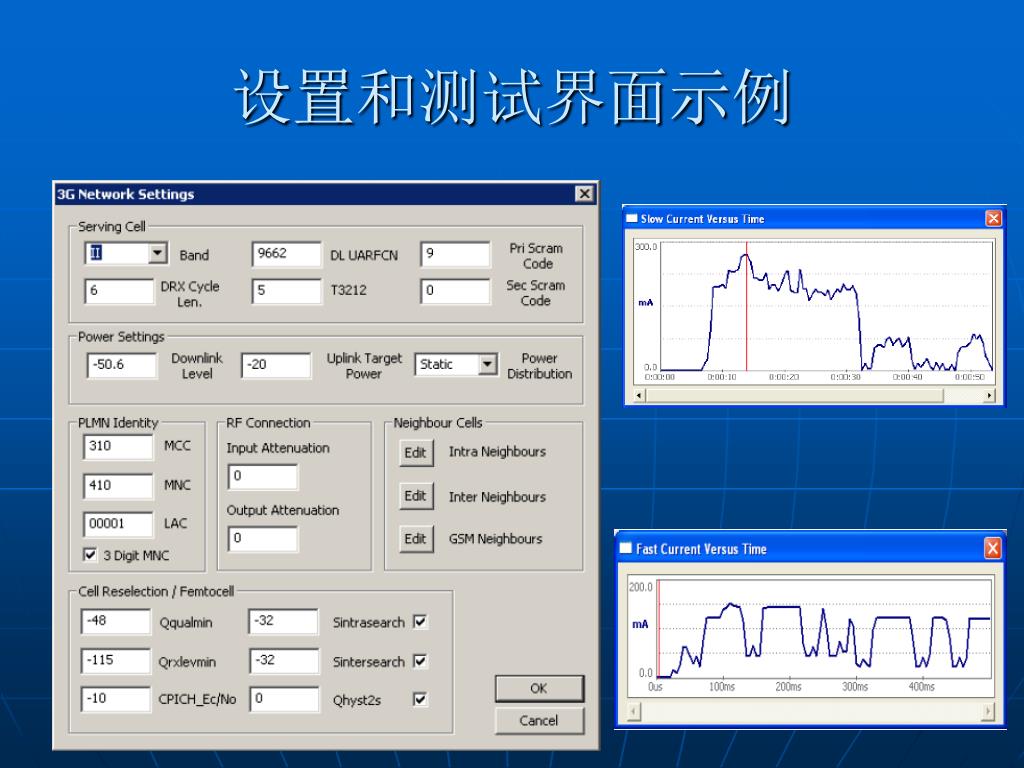

  26. 设置和测试界面示例
