第二单元：公差与配合的标准化 项目03 ：公差与配合的标准化教材：《公差与配合》主编：出版：班级：08计辅主讲：谢冠成 Email:xgc2009@foxmail.com Tel:13611489326

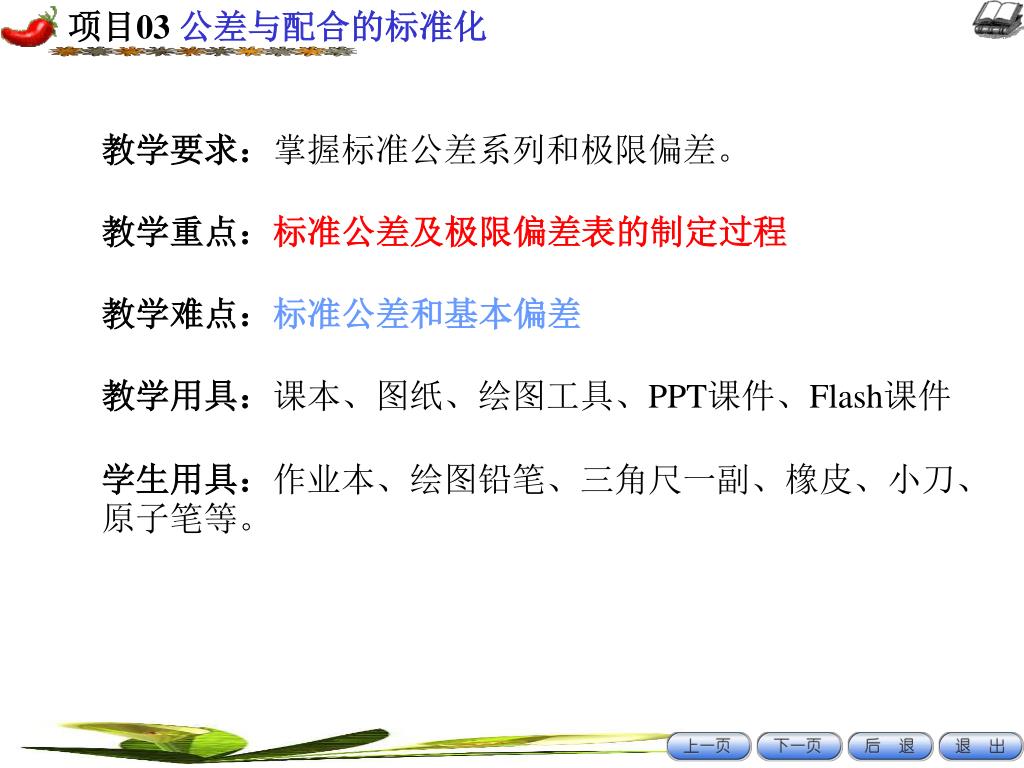

教学要求：掌握标准公差系列和极限偏差。 教学重点：标准公差及极限偏差表的制定过程教学难点：标准公差和基本偏差教学用具：课本、图纸、绘图工具、PPT课件、Flash课件学生用具：作业本、绘图铅笔、三角尺一副、橡皮、小刀、原子笔等。

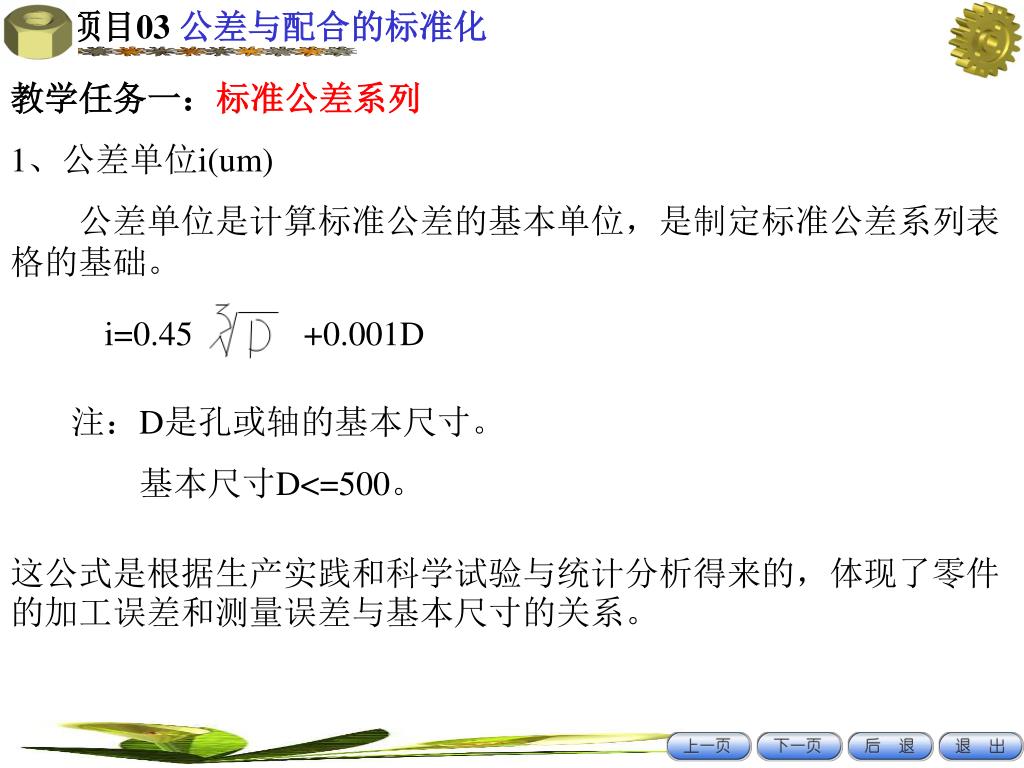

教学任务一：标准公差系列 1、公差单位i(um) 　公差单位是计算标准公差的基本单位，是制定标准公差系列表格的基础。 i=0.45 +0.001D 注：D是孔或轴的基本尺寸。基本尺寸D<=500。这公式是根据生产实践和科学试验与统计分析得来的，体现了零件的加工误差和测量误差与基本尺寸的关系。

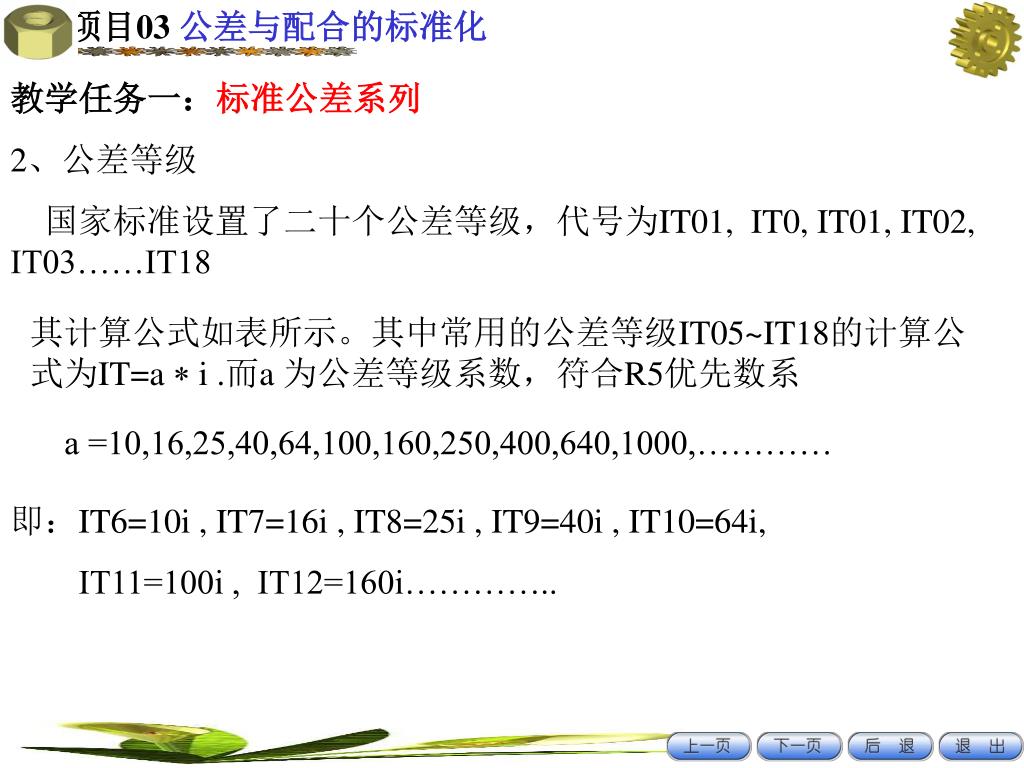

教学任务一：标准公差系列 2、公差等级　国家标准设置了二十个公差等级，代号为IT01, IT0, IT01, IT02, IT03……IT18 其计算公式如表所示。其中常用的公差等级IT05~IT18的计算公式为IT=a  i .而a 为公差等级系数，符合R5优先数系 a =10,16,25,40,64,100,160,250,400,640,1000,………… 即：IT6=10i , IT7=16i , IT8=25i , IT9=40i , IT10=64i, IT11=100i , IT12=160i…………..

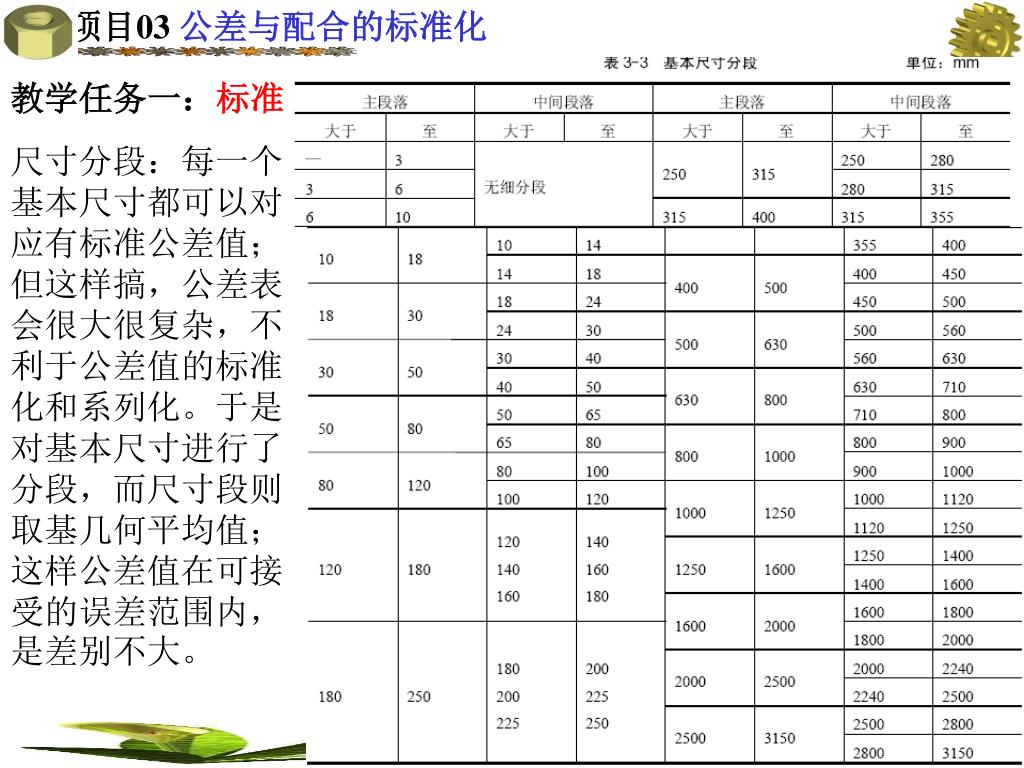

教学任务一：标准公差系列 尺寸分段：每一个基本尺寸都可以对应有标准公差值；但这样搞，公差表会很大很复杂，不利于公差值的标准化和系列化。于是对基本尺寸进行了分段，而尺寸段则取基几何平均值；这样公差值在可接受的误差范围内，是差别不大。

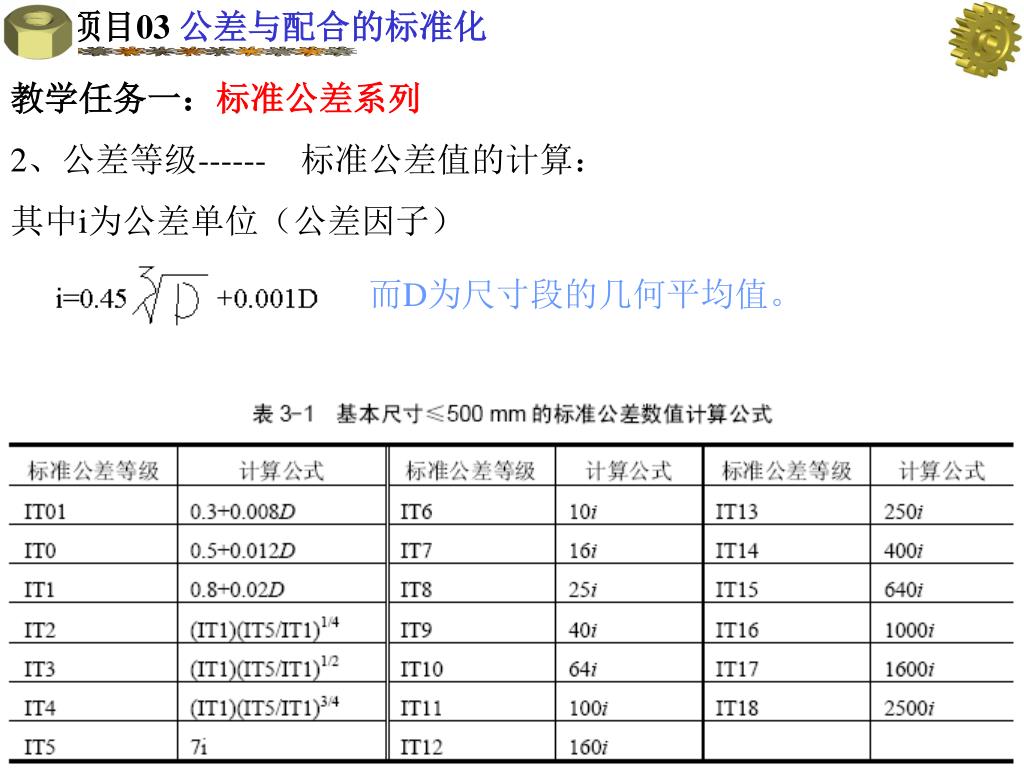

教学任务一：标准公差系列 2、公差等级------　标准公差值的计算：其中i为公差单位（公差因子）而D为尺寸段的几何平均值。

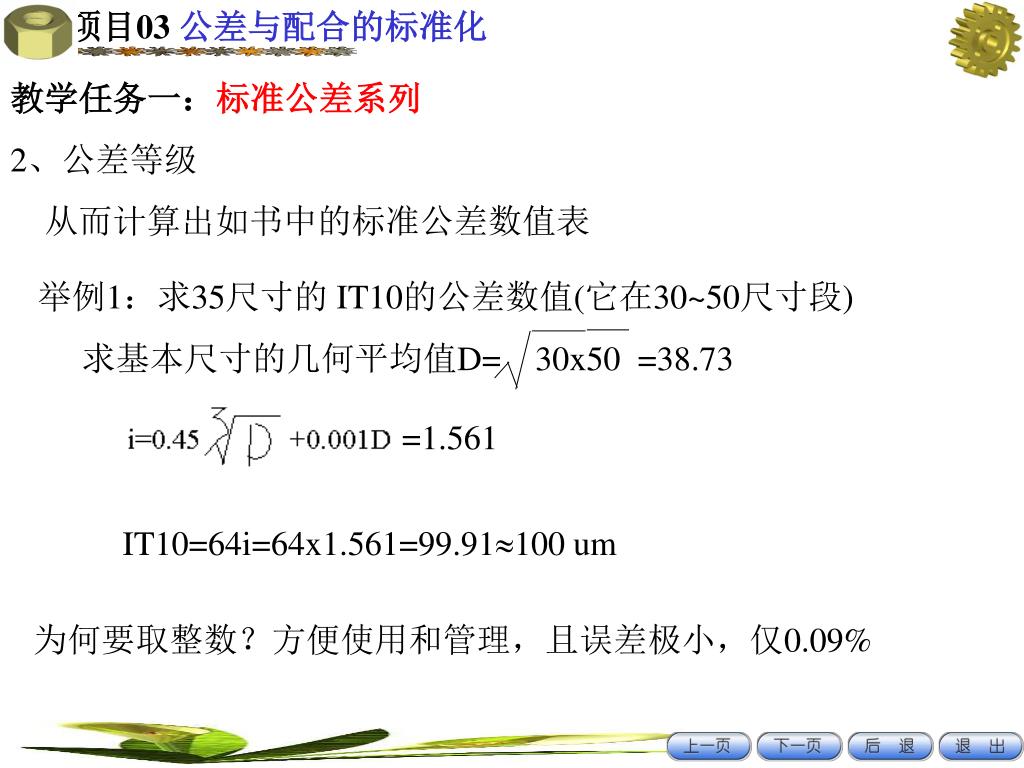

教学任务一：标准公差系列 2、公差等级　从而计算出如书中的标准公差数值表举例1：求35尺寸的 IT10的公差数值(它在30~50尺寸段) 求基本尺寸的几何平均值D= 30x50 =38.73 =1.561 IT10=64i=64x1.561=99.91100 um 为何要取整数？方便使用和管理，且误差极小，仅0.09%

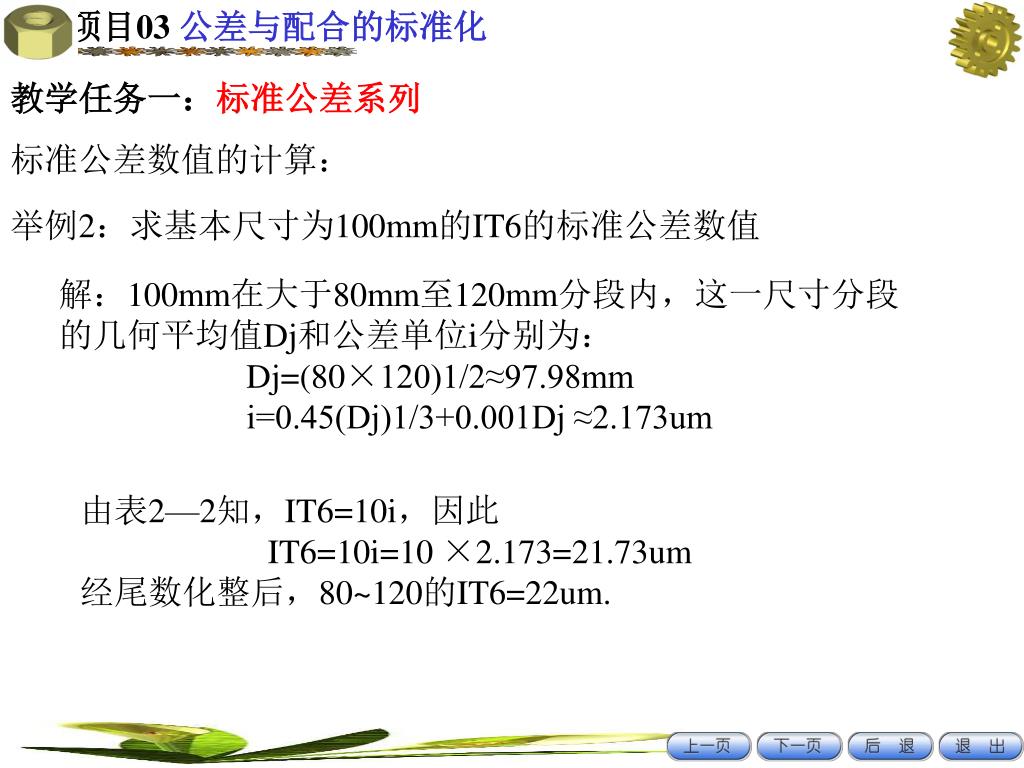

教学任务一：标准公差系列 标准公差数值的计算：举例2：求基本尺寸为100mm的IT6的标准公差数值解：100mm在大于80mm至120mm分段内，这一尺寸分段的几何平均值Dj和公差单位i分别为： Dj=(80×120)1/2≈97.98mm i=0.45(Dj)1/3+0.001Dj ≈2.173um 由表2—2知，IT6=10i，因此 IT6=10i=10 ×2.173=21.73um 经尾数化整后，80~120的IT6=22um.

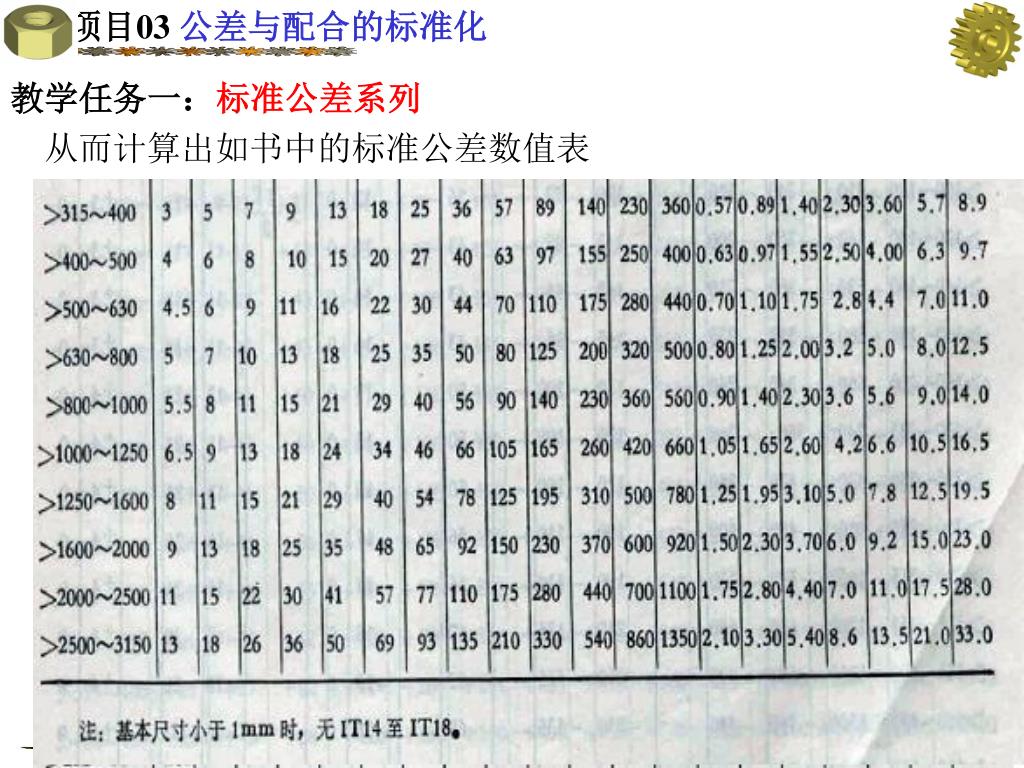

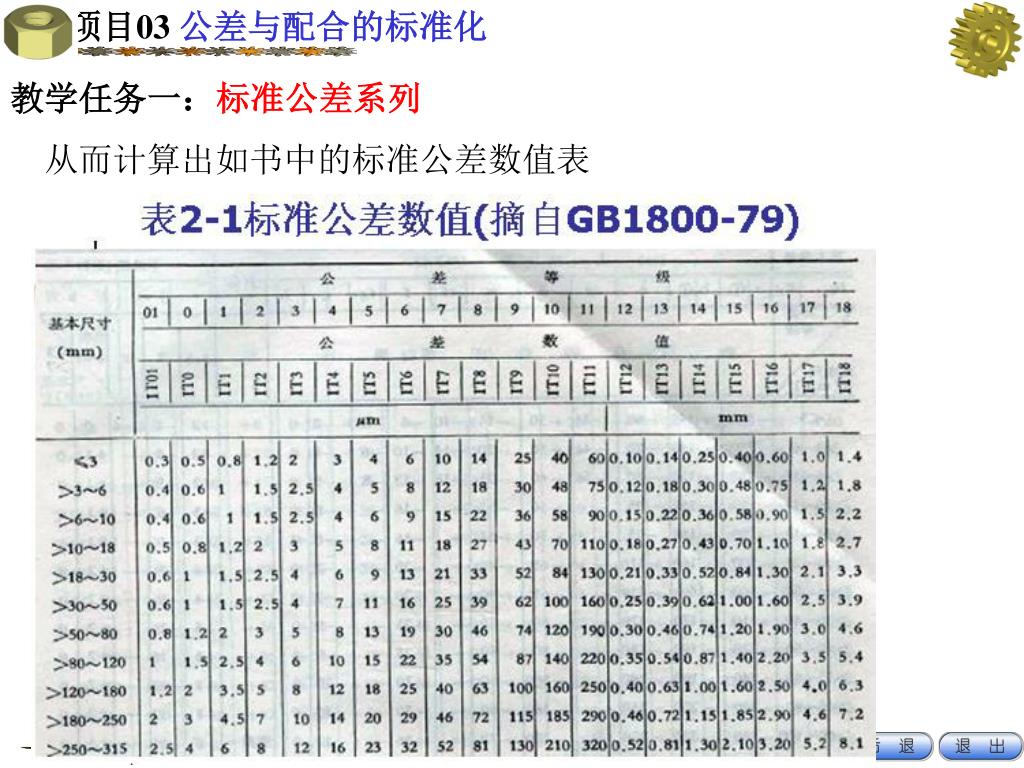

教学任务一：标准公差系列 　从而计算出如书中的标准公差数值表

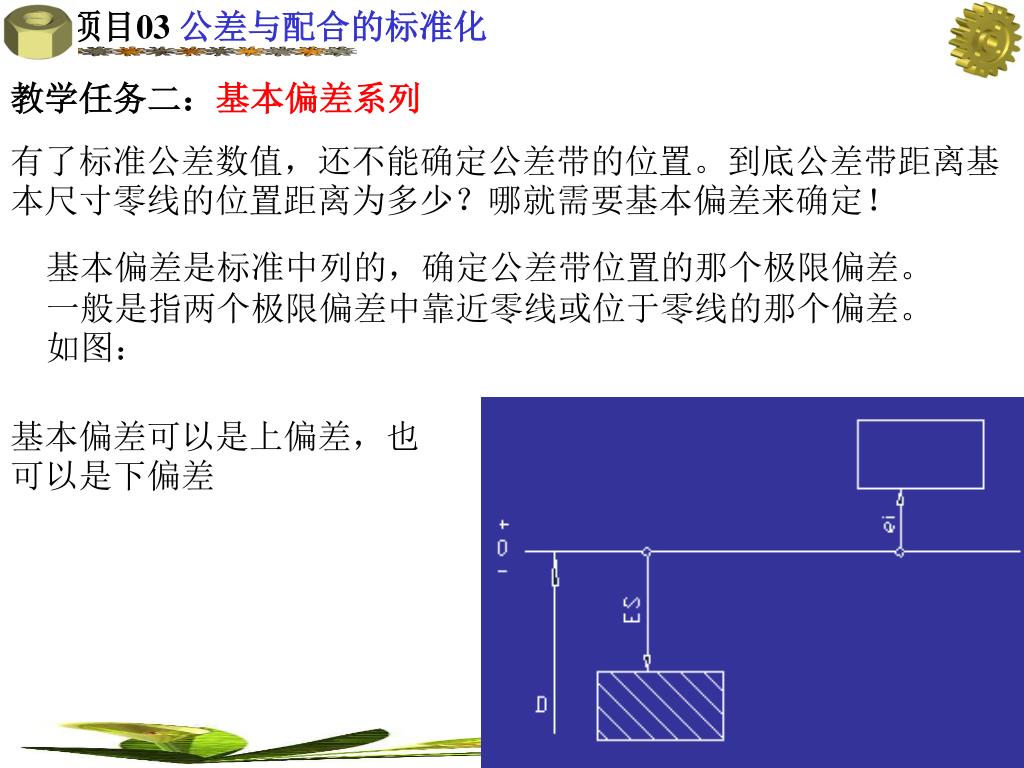

教学任务二：基本偏差系列 有了标准公差数值，还不能确定公差带的位置。到底公差带距离基本尺寸零线的位置距离为多少？哪就需要基本偏差来确定！基本偏差是标准中列的，确定公差带位置的那个极限偏差。一般是指两个极限偏差中靠近零线或位于零线的那个偏差。如图：基本偏差可以是上偏差，也可以是下偏差

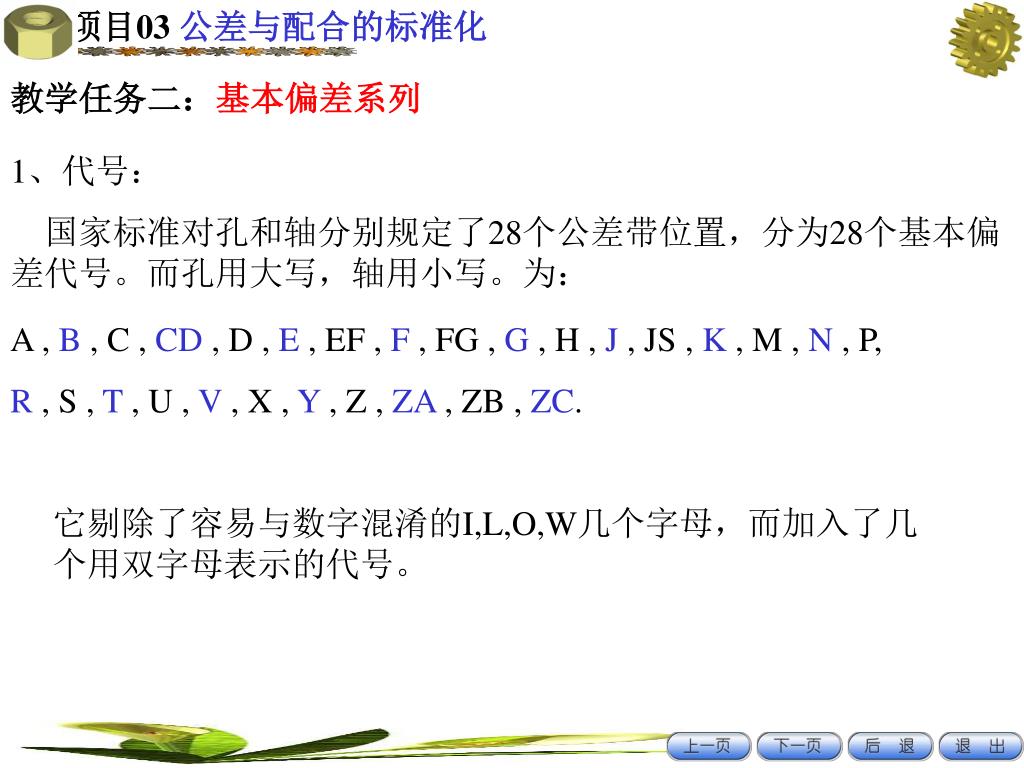

教学任务二：基本偏差系列 1、代号：　国家标准对孔和轴分别规定了28个公差带位置，分为28个基本偏差代号。而孔用大写，轴用小写。为： A , B , C , CD , D , E , EF , F , FG , G , H , J , JS , K , M , N , P, R , S , T , U , V , X , Y , Z , ZA , ZB , ZC. 它剔除了容易与数字混淆的I,L,O,W几个字母，而加入了几个用双字母表示的代号。

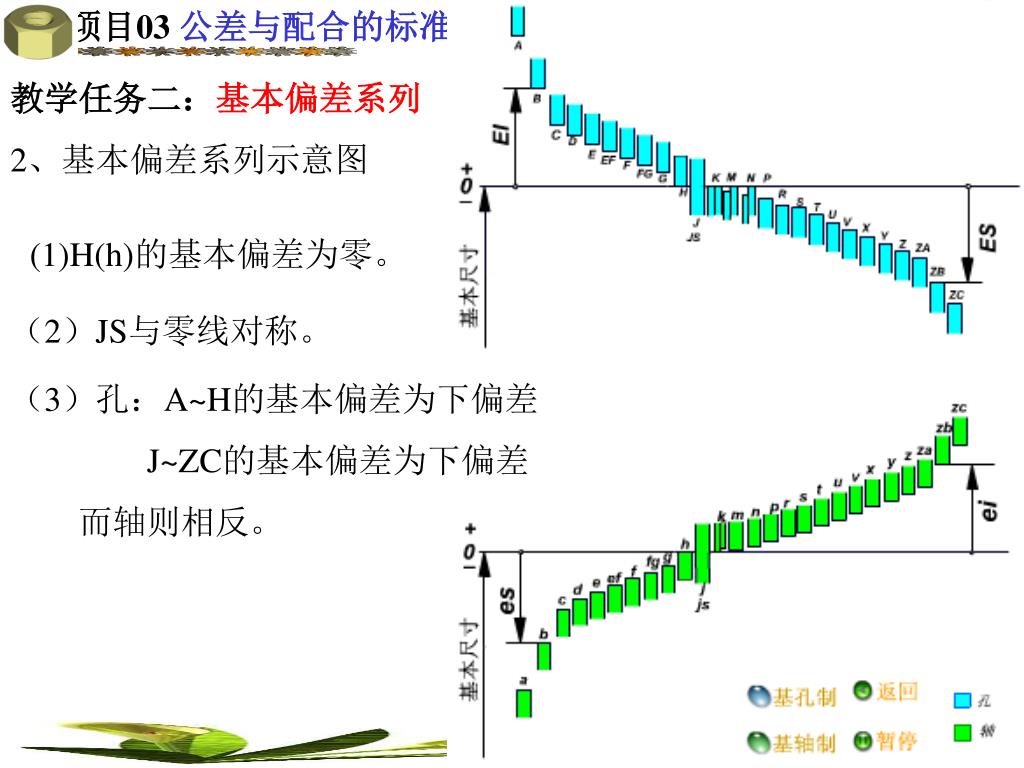

教学任务二：基本偏差系列 2、基本偏差系列示意图 (1)H(h)的基本偏差为零。（2）JS与零线对称。（3）孔：A~H的基本偏差为下偏差 J~ZC的基本偏差为下偏差　　而轴则相反。

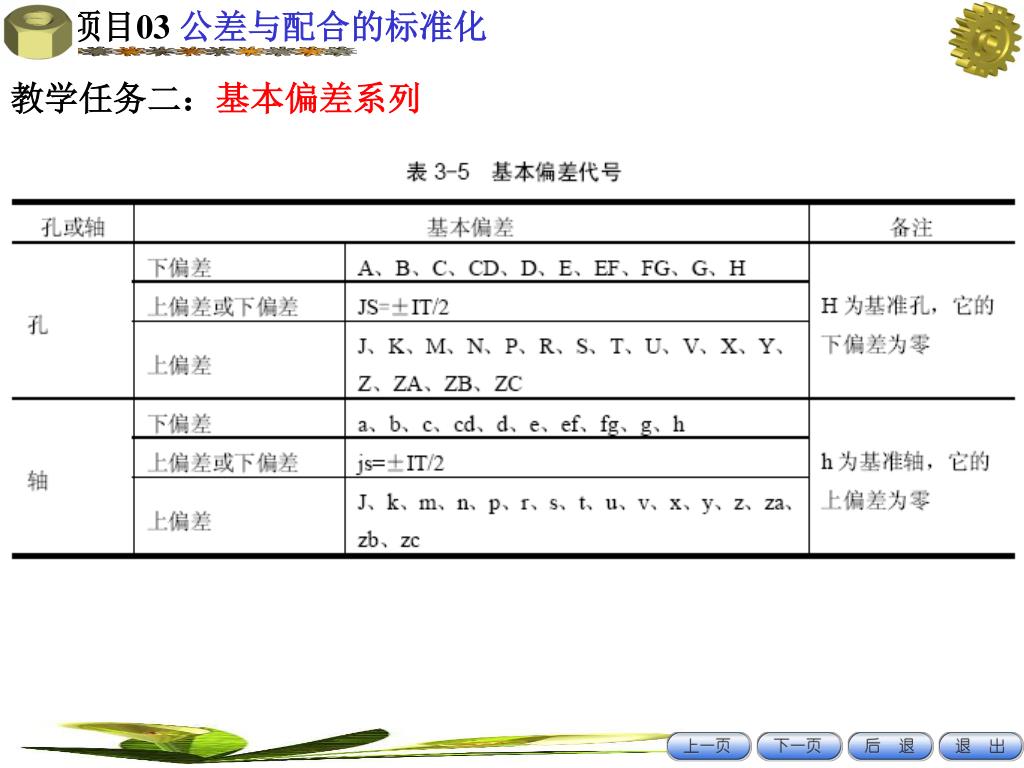

教学任务二：基本偏差系列

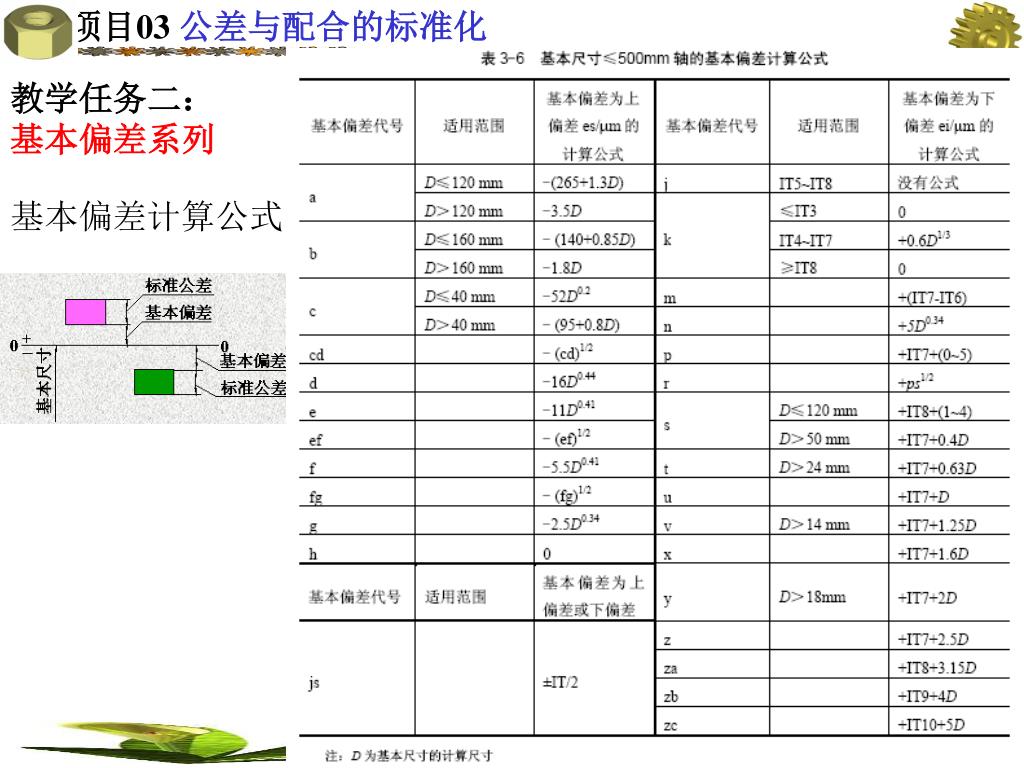

教学任务二： 基本偏差系列基本偏差计算公式：

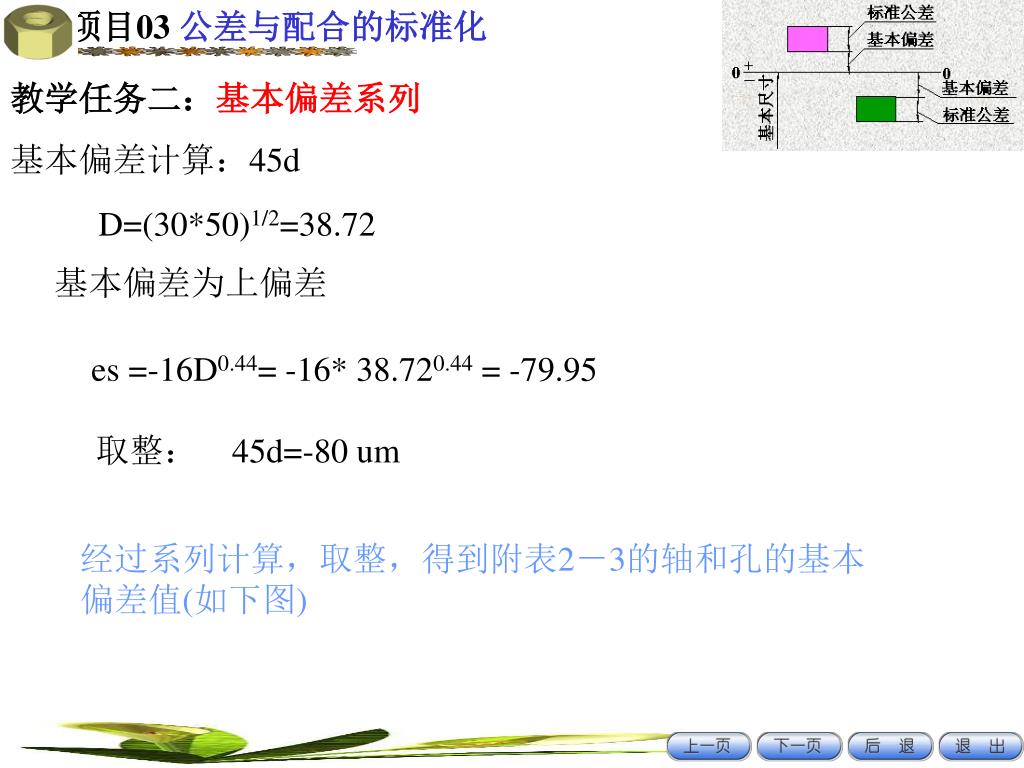

教学任务二：基本偏差系列 基本偏差计算：45d D=(30*50)1/2=38.72 基本偏差为上偏差 es =-16D0.44= -16* 38.720.44 = -79.95 取整：　45d=-80 um 经过系列计算，取整，得到附表2－3的轴和孔的基本偏差值(如下图)

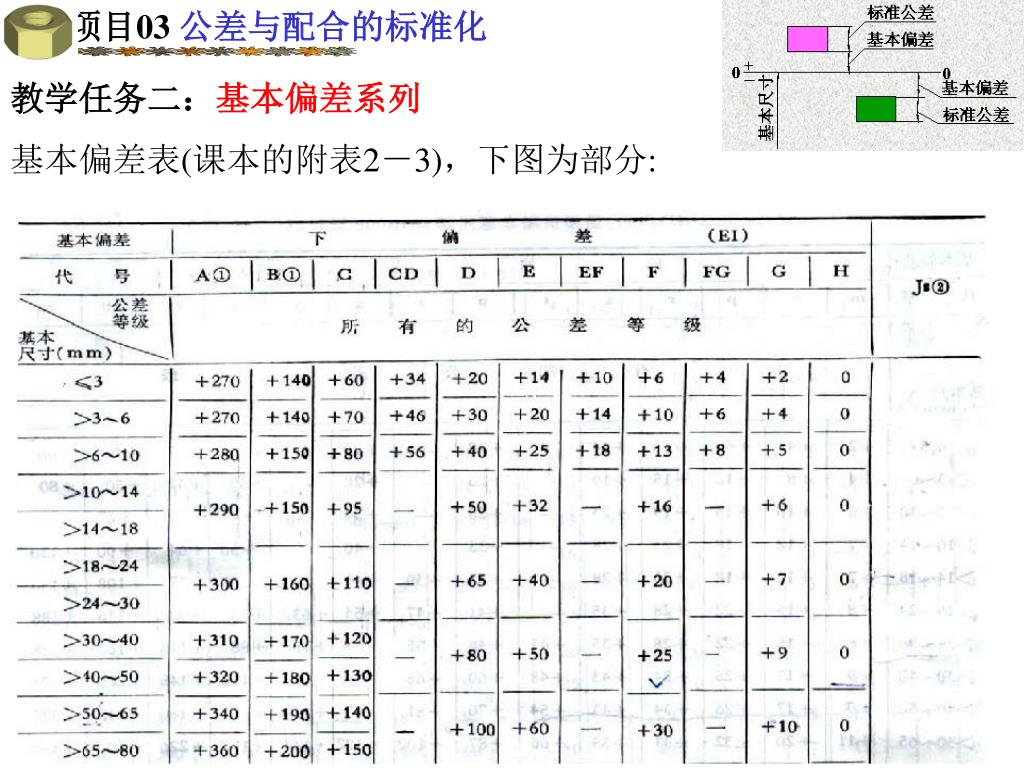

教学任务二：基本偏差系列 基本偏差表(课本的附表2－3)，下图为部分:

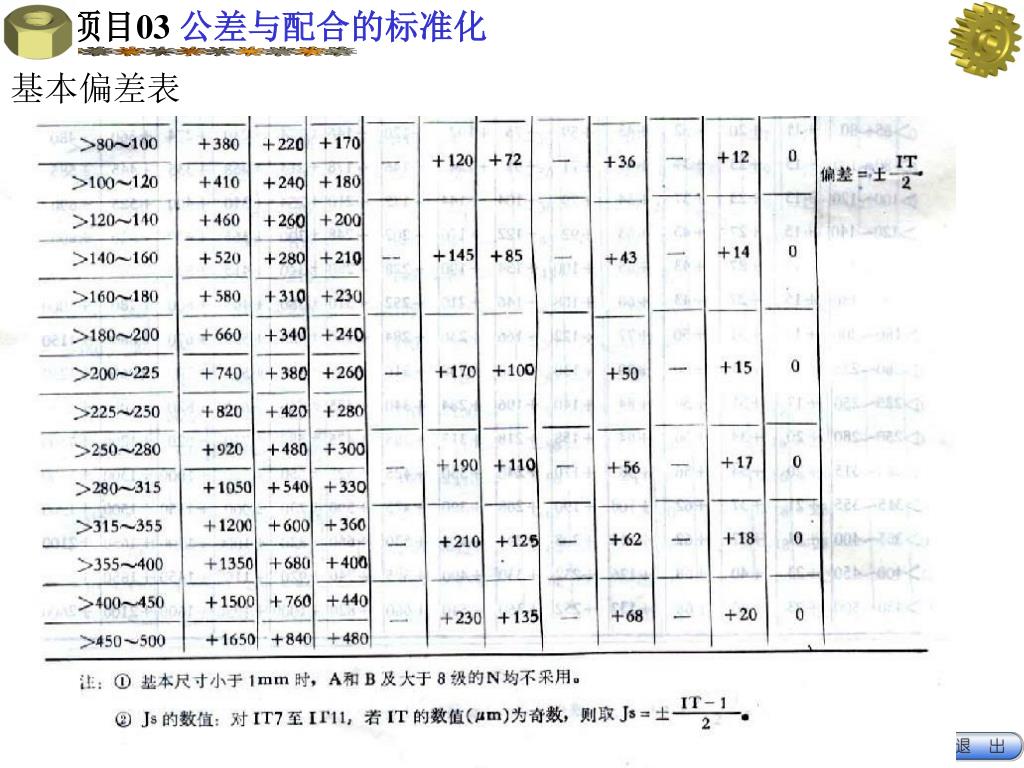

基本偏差表

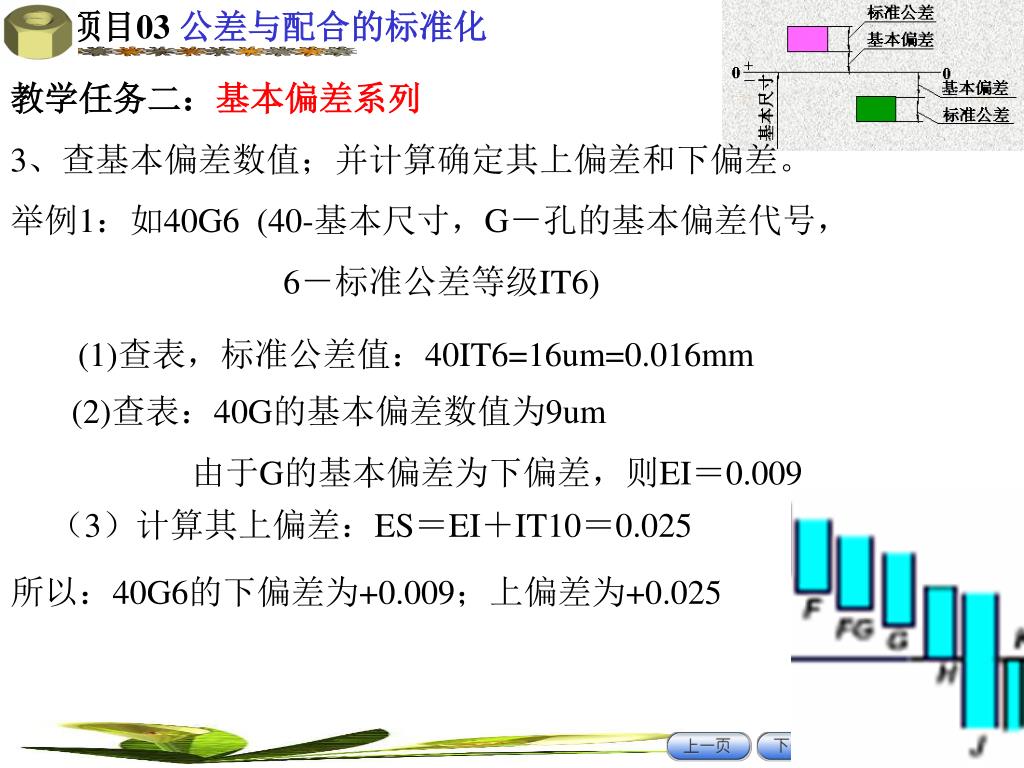

教学任务二：基本偏差系列 3、查基本偏差数值；并计算确定其上偏差和下偏差。举例1：如40G6 (40-基本尺寸，G－孔的基本偏差代号， 6－标准公差等级IT6) (1)查表，标准公差值：40IT6=16um=0.016mm (2)查表：40G的基本偏差数值为9um 由于G的基本偏差为下偏差，则EI＝0.009 （3）计算其上偏差：ES＝EI＋IT10＝0.025 所以：40G6的下偏差为+0.009；上偏差为+0.025

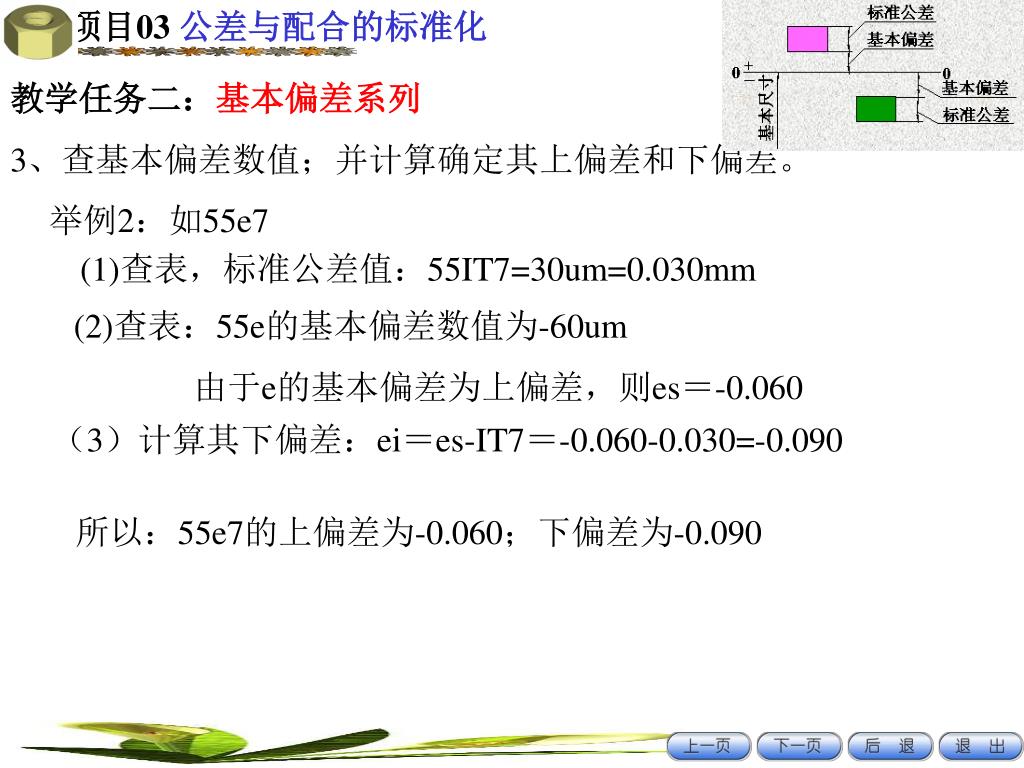

教学任务二：基本偏差系列 3、查基本偏差数值；并计算确定其上偏差和下偏差。举例2：如55e7 (1)查表，标准公差值：55IT7=30um=0.030mm (2)查表：55e的基本偏差数值为-60um 由于e的基本偏差为上偏差，则es＝-0.060 （3）计算其下偏差：ei＝es-IT7＝-0.060-0.030=-0.090 所以：55e7的上偏差为-0.060；下偏差为-0.090

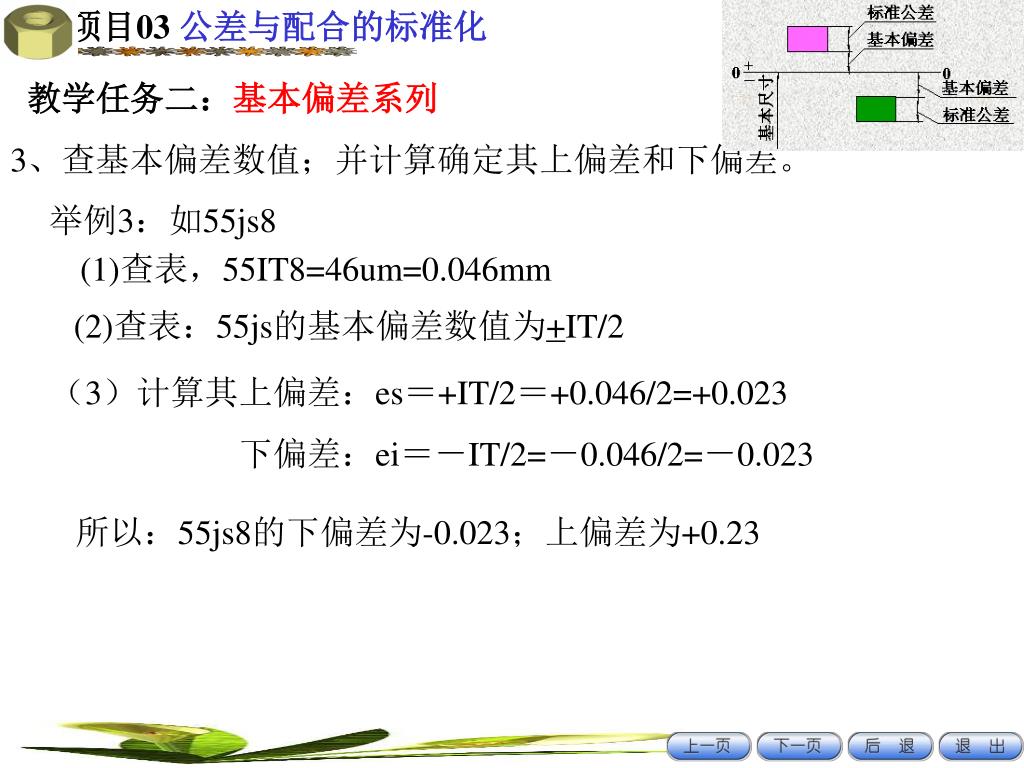

教学任务二：基本偏差系列 3、查基本偏差数值；并计算确定其上偏差和下偏差。举例3：如55js8 (1)查表，55IT8=46um=0.046mm (2)查表：55js的基本偏差数值为+IT/2 （3）计算其上偏差：es＝+IT/2＝+0.046/2=+0.023 下偏差：ei＝－IT/2=－0.046/2=－0.023 所以：55js8的下偏差为-0.023；上偏差为+0.23

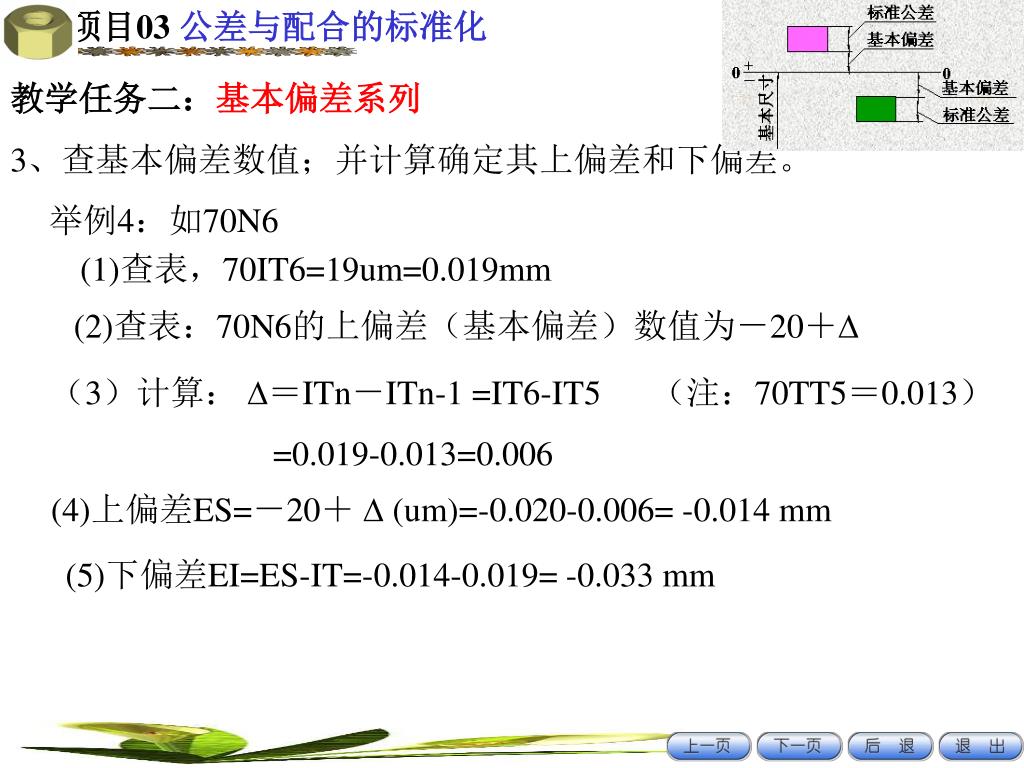

教学任务二：基本偏差系列 3、查基本偏差数值；并计算确定其上偏差和下偏差。举例4：如70N6 (1)查表，70IT6=19um=0.019mm (2)查表：70N6的上偏差（基本偏差）数值为－20＋ （3）计算： ＝ITn－ITn-1 =IT6-IT5 （注：70TT5＝0.013） =0.019-0.013=0.006 (4)上偏差ES=－20＋ (um)=-0.020-0.006= -0.014 mm (5)下偏差EI=ES-IT=-0.014-0.019= -0.033 mm

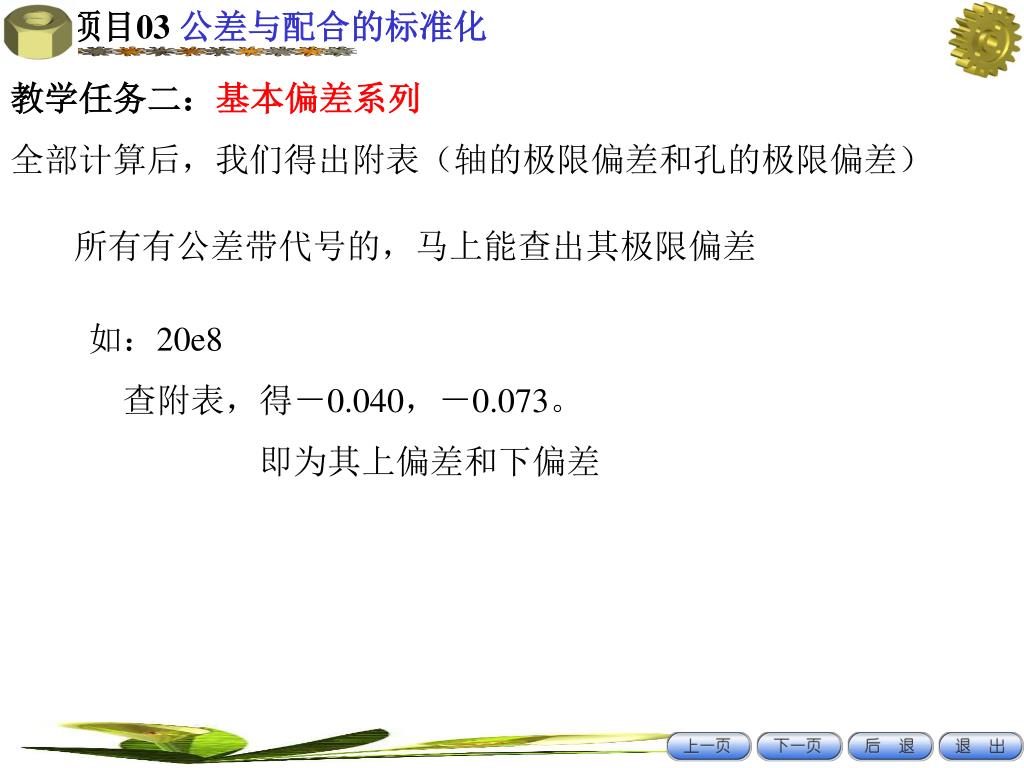

教学任务二：基本偏差系列 全部计算后，我们得出附表（轴的极限偏差和孔的极限偏差）所有有公差带代号的，马上能查出其极限偏差如：20e8 查附表，得－0.040，－0.073。　　　　　即为其上偏差和下偏差

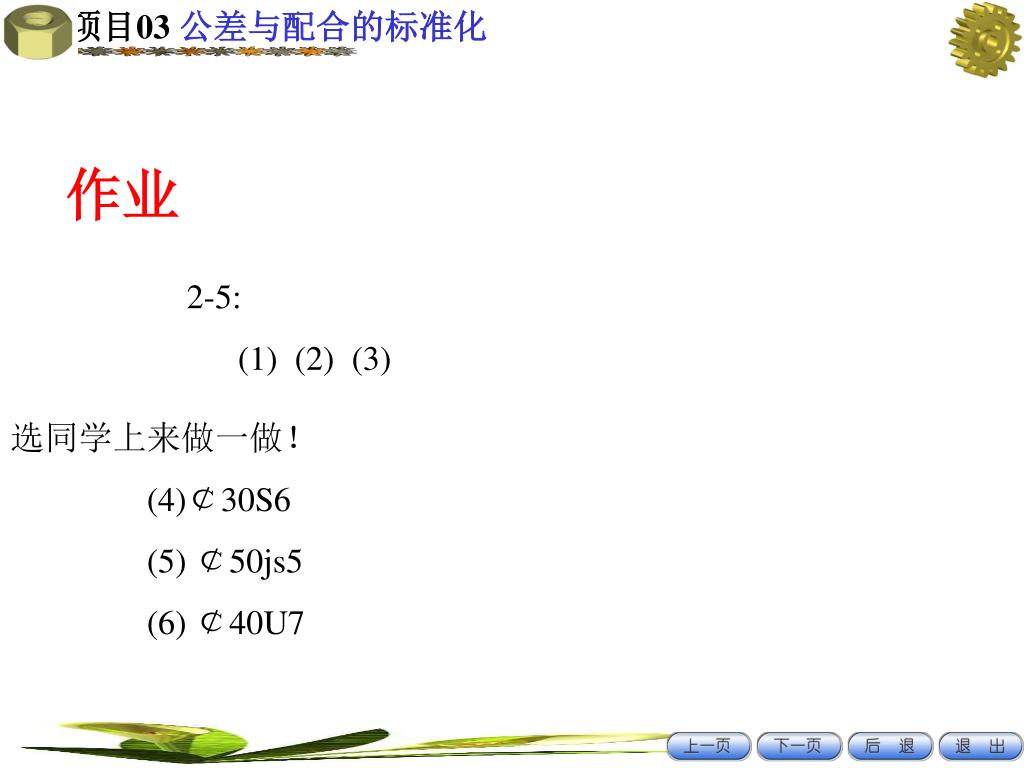

作业 2-5: (1) (2) (3) 选同学上来做一做！ (4)￠30S6 (5) ￠50js5 (6) ￠40U7
