数字逻辑 第3章

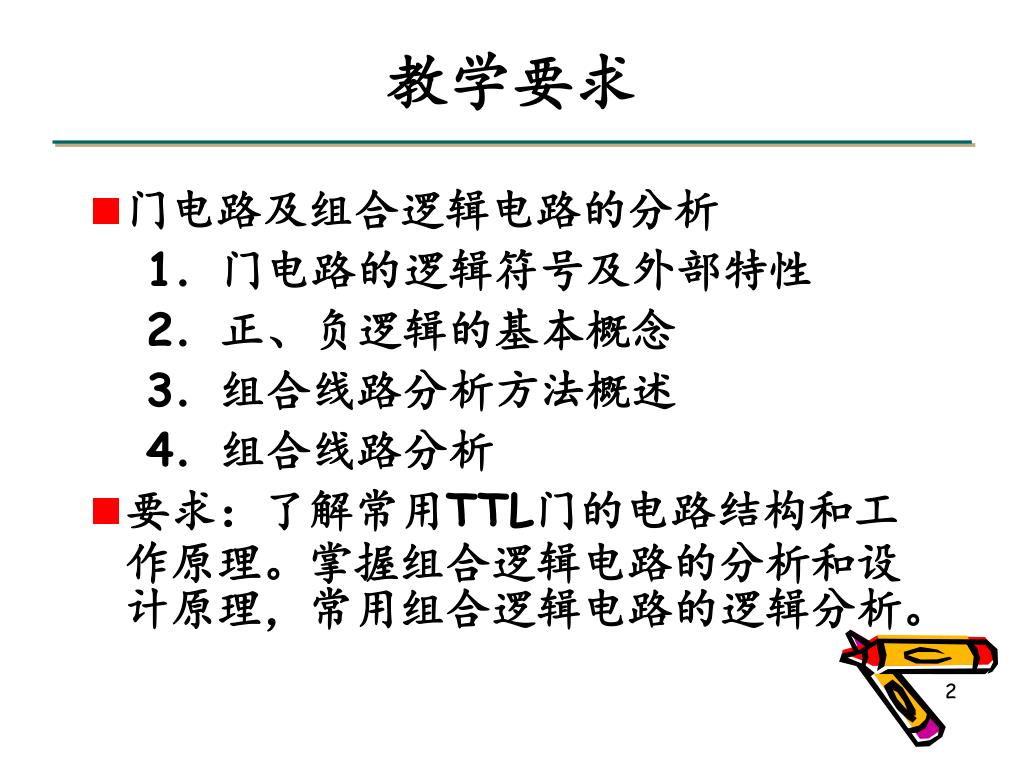

教学要求 • 门电路及组合逻辑电路的分析 1.门电路的逻辑符号及外部特性 2.正、负逻辑的基本概念 3.组合线路分析方法概述 4.组合线路分析 • 要求:了解常用TTL门的电路结构和工作原理。掌握组合逻辑电路的分析和设计原理,常用组合逻辑电路的逻辑分析。

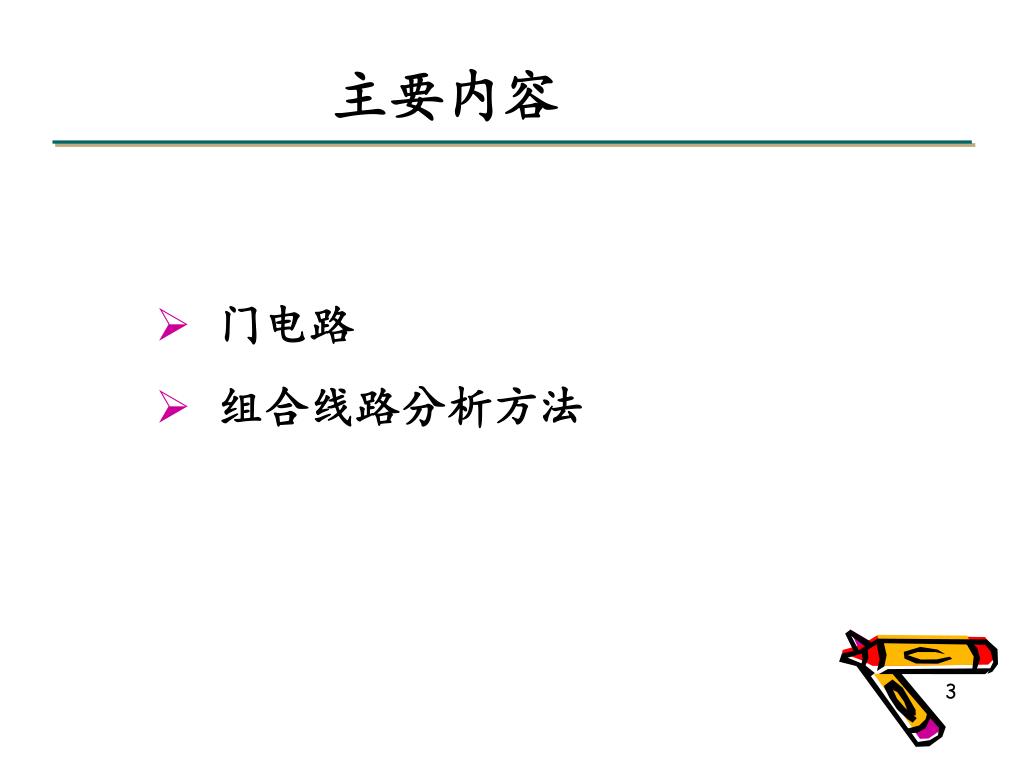

主要内容 • 门电路 • 组合线路分析方法

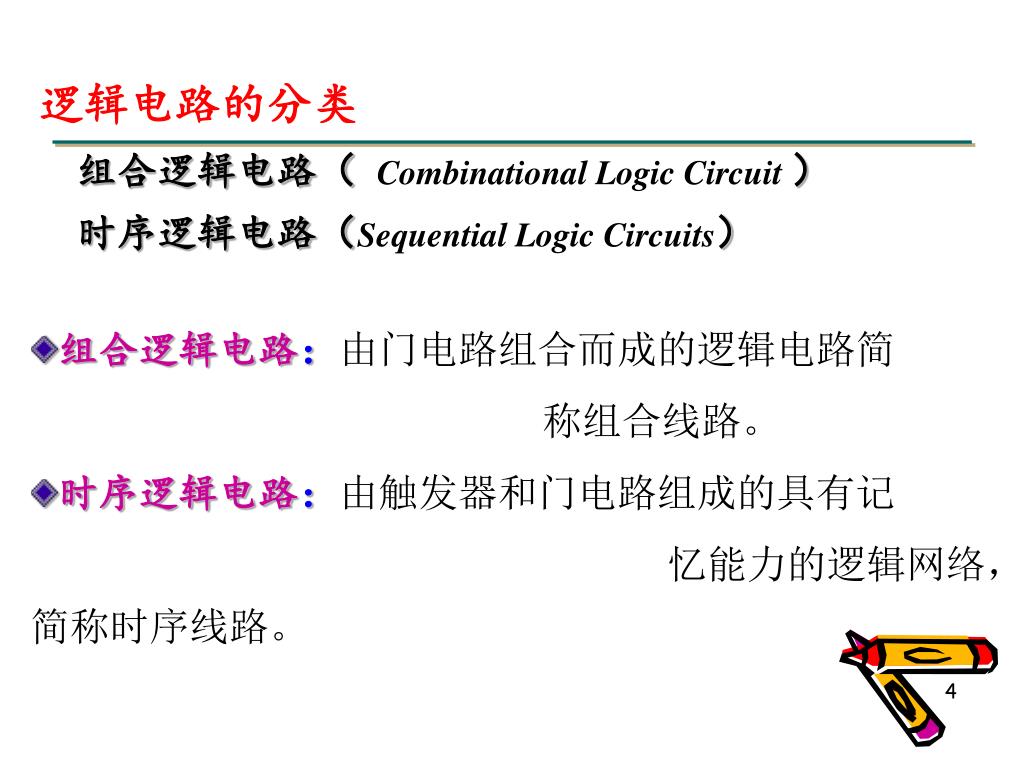

逻辑电路的分类组合逻辑电路( Combinational Logic Circuit )时序逻辑电路(Sequential Logic Circuits) • 组合逻辑电路:由门电路组合而成的逻辑电路简 • 称组合线路。 • 时序逻辑电路:由触发器和门电路组成的具有记 • 忆能力的逻辑网络,简称时序线路。

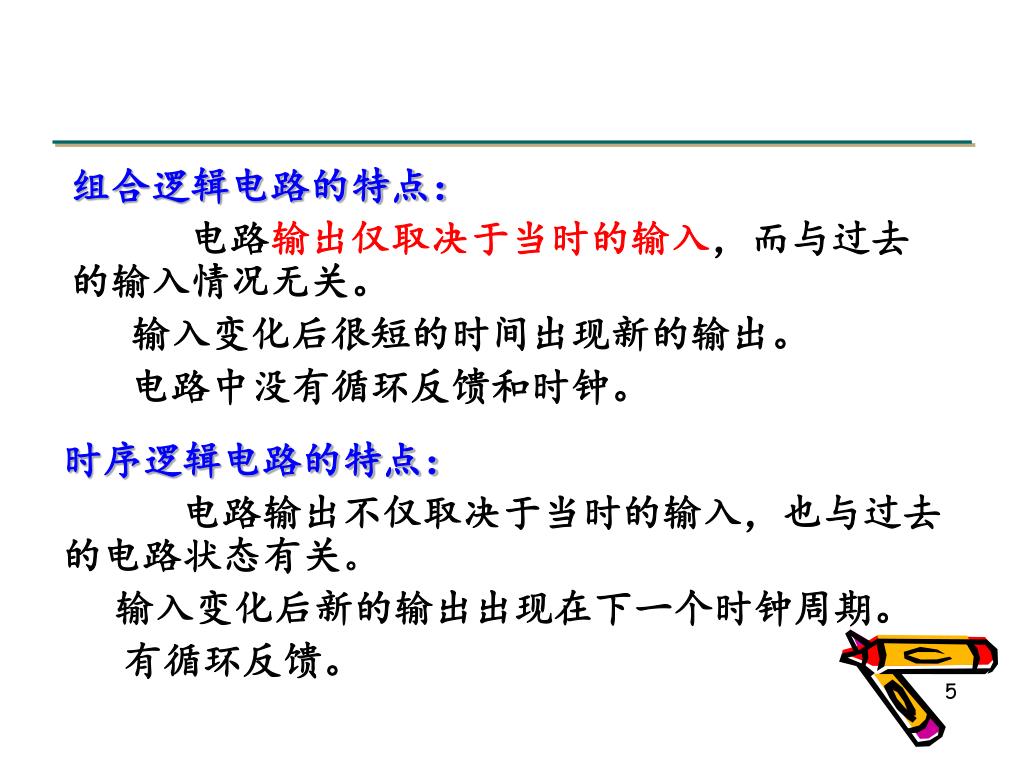

组合逻辑电路的特点: 电路输出仅取决于当时的输入,而与过去的输入情况无关。 输入变化后很短的时间出现新的输出。 电路中没有循环反馈和时钟。 时序逻辑电路的特点: 电路输出不仅取决于当时的输入,也与过去的电路状态有关。 输入变化后新的输出出现在下一个时钟周期。 有循环反馈。

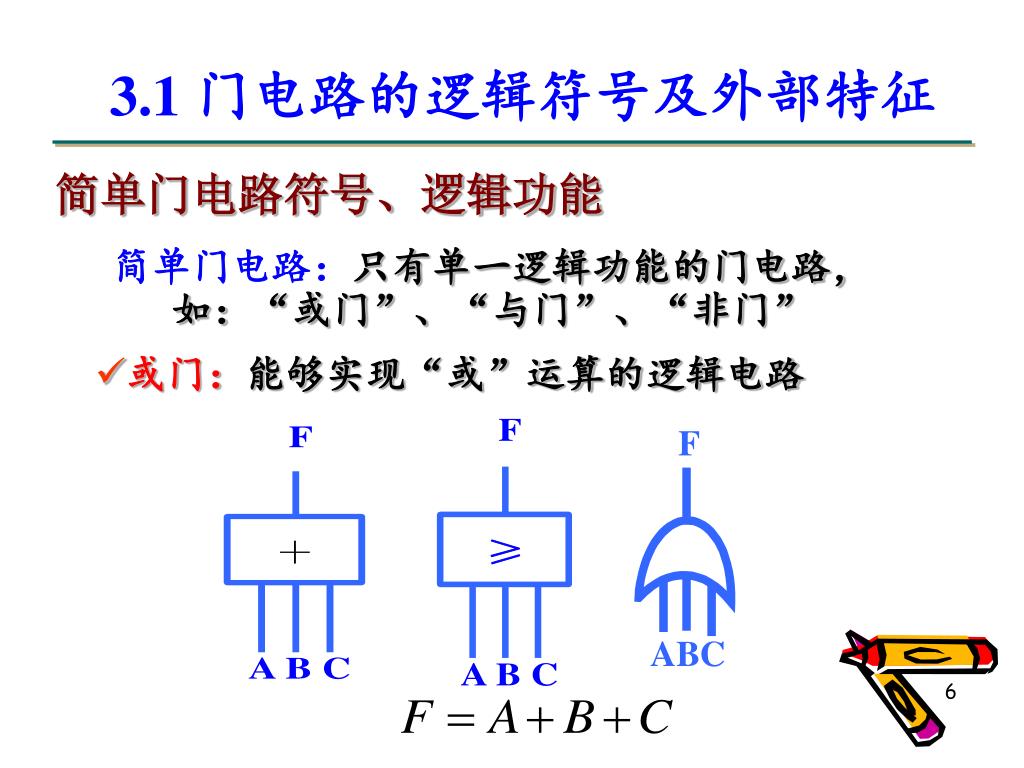

3.1 门电路的逻辑符号及外部特征 简单门电路符号、逻辑功能 简单门电路:只有单一逻辑功能的门电路,如:“或门”、“与门”、“非门” • 或门:能够实现“或”运算的逻辑电路

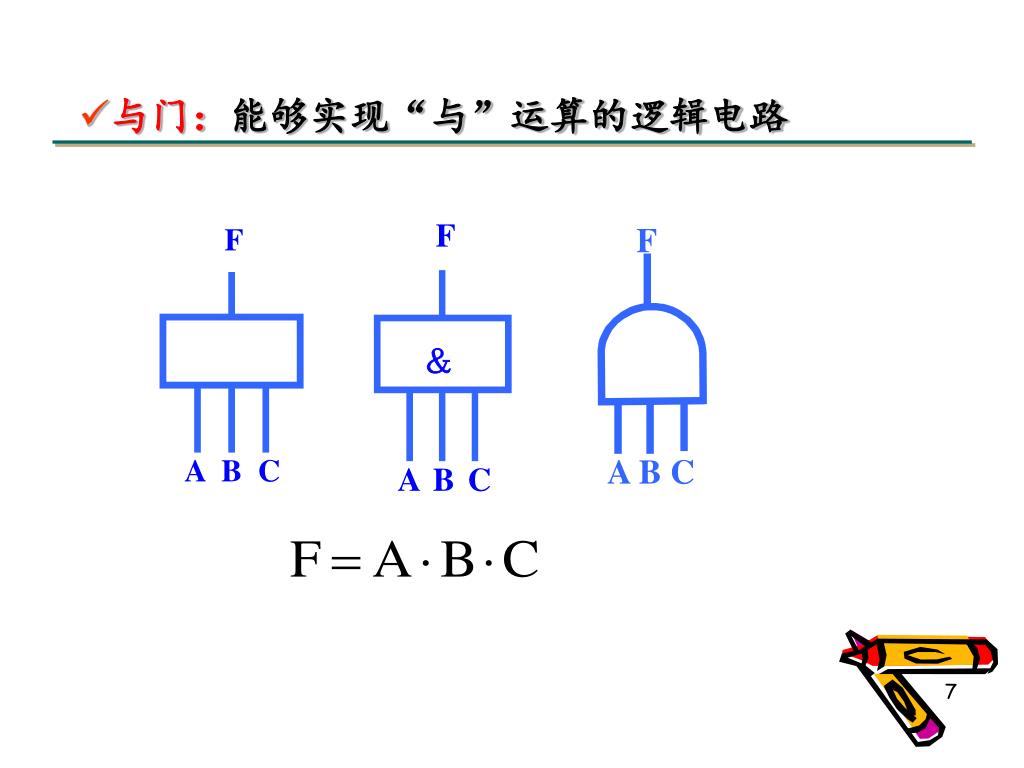

F F & A B C A B C • 与门:能够实现“与”运算的逻辑电路

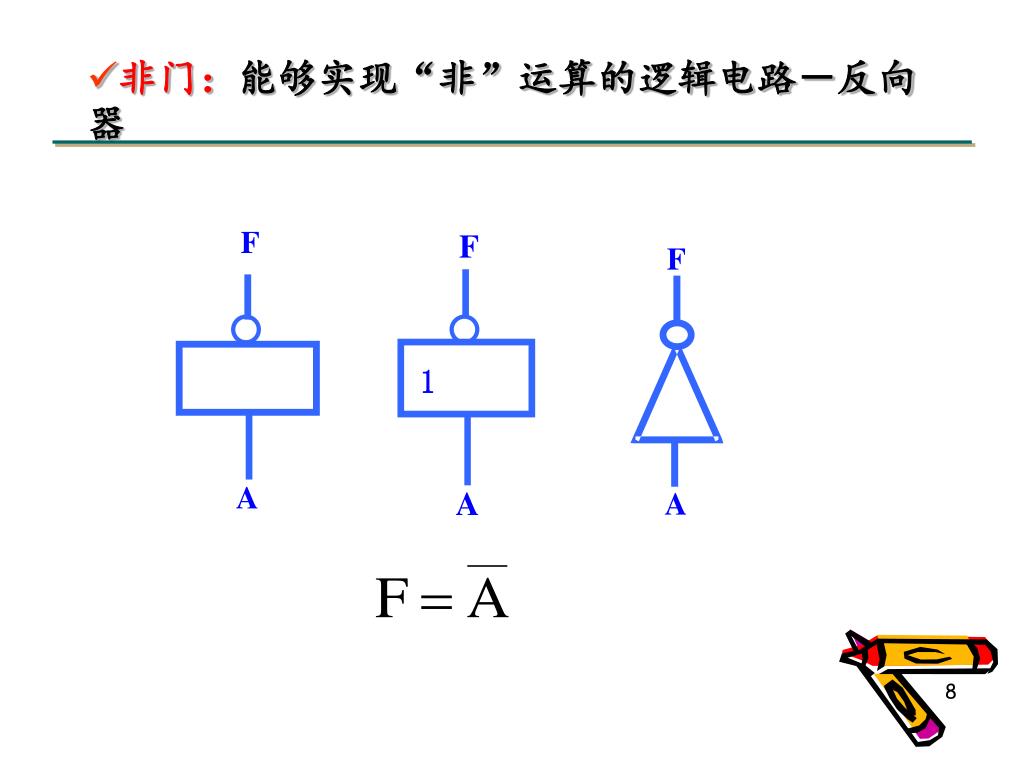

F F F 1 A A A • 非门:能够实现“非”运算的逻辑电路-反向器

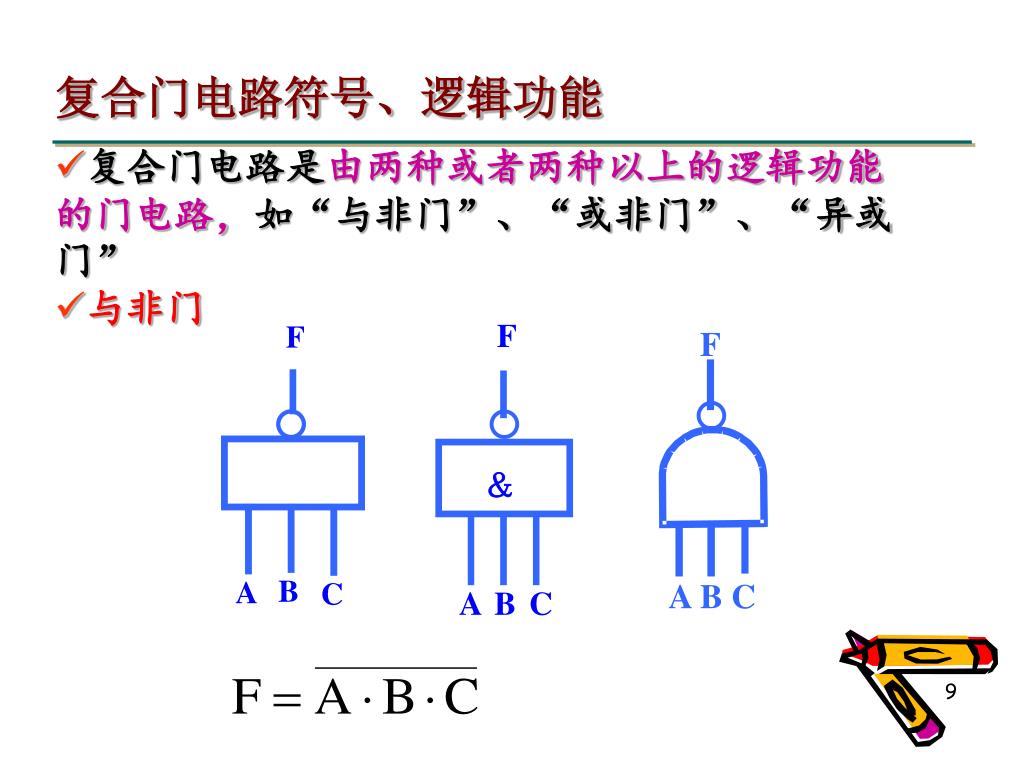

F F F & A B C A B C A B C 复合门电路符号、逻辑功能 • 复合门电路是由两种或者两种以上的逻辑功能的门电路,如“与非门”、“或非门”、“异或门” • 与非门

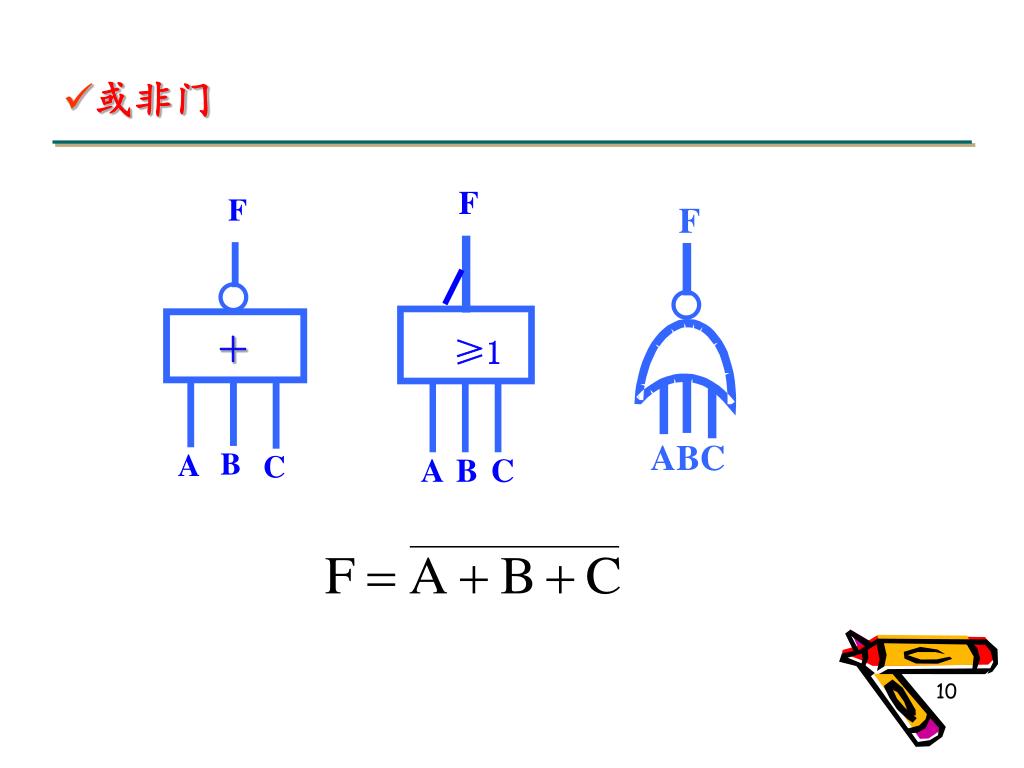

F F F + ≥1 ABC A B C A B C • 或非门

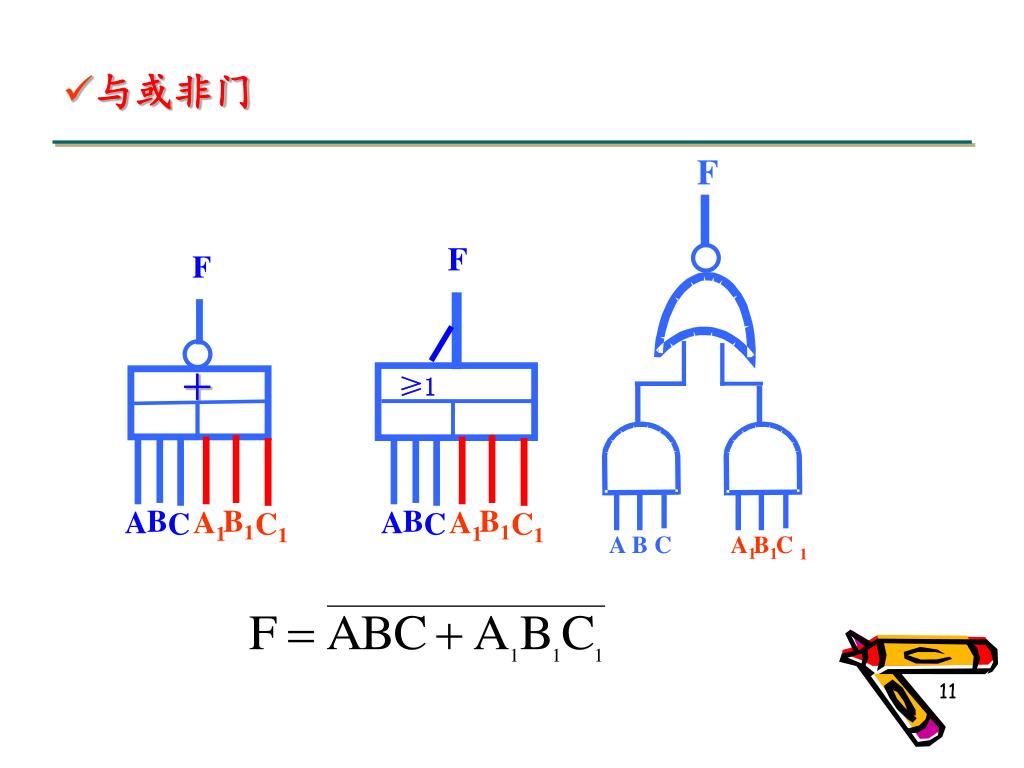

F F F ≥1 + B1 B1 B C A A C B A1 A1 C1 C1 A1 B1 C 1 A B C • 与或非门

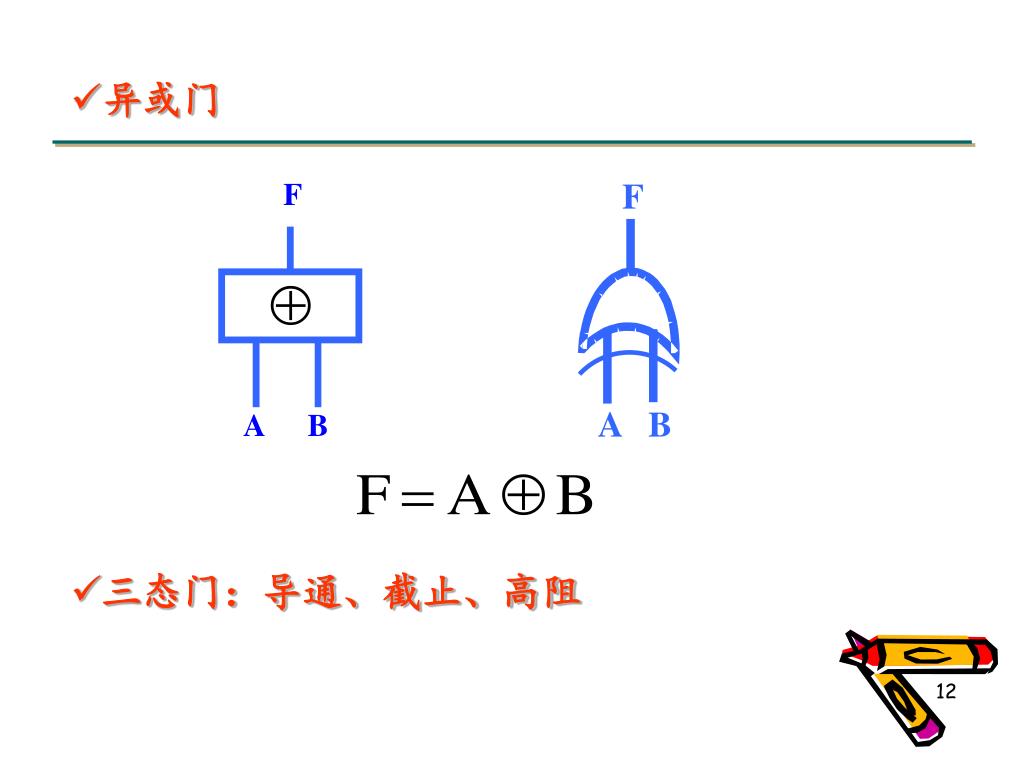

F F A B A B • 异或门 • 三态门:导通、截止、高阻

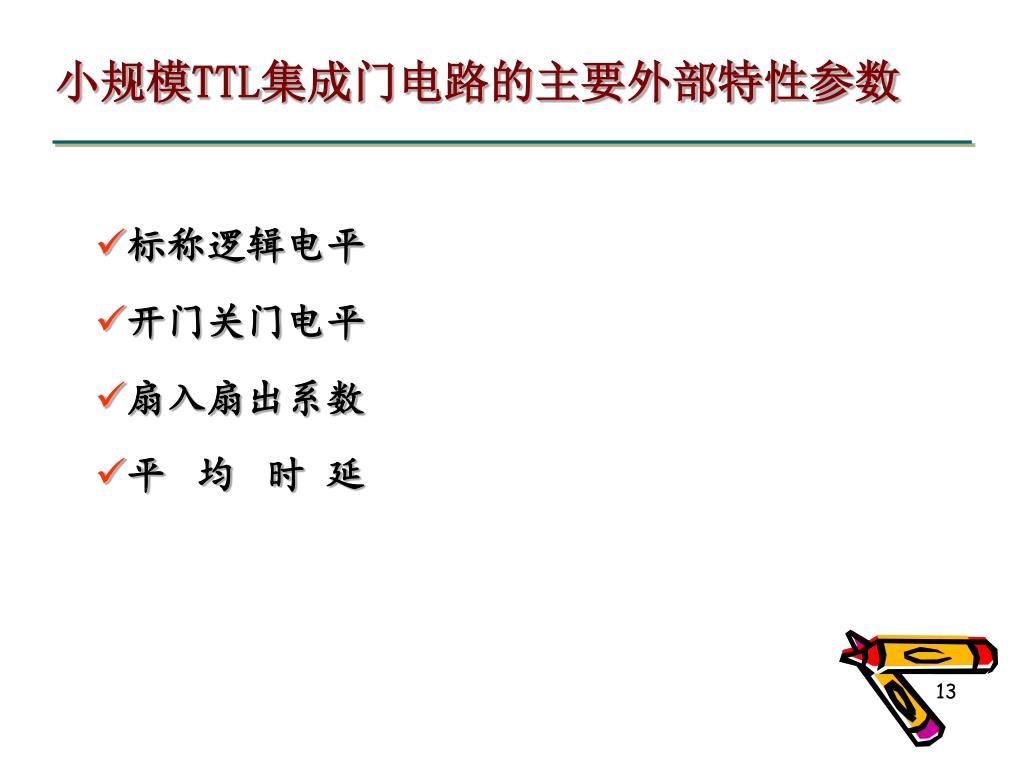

小规模TTL集成门电路的主要外部特性参数 • 标称逻辑电平 • 开门关门电平 • 扇入扇出系数 • 平 均 时 延

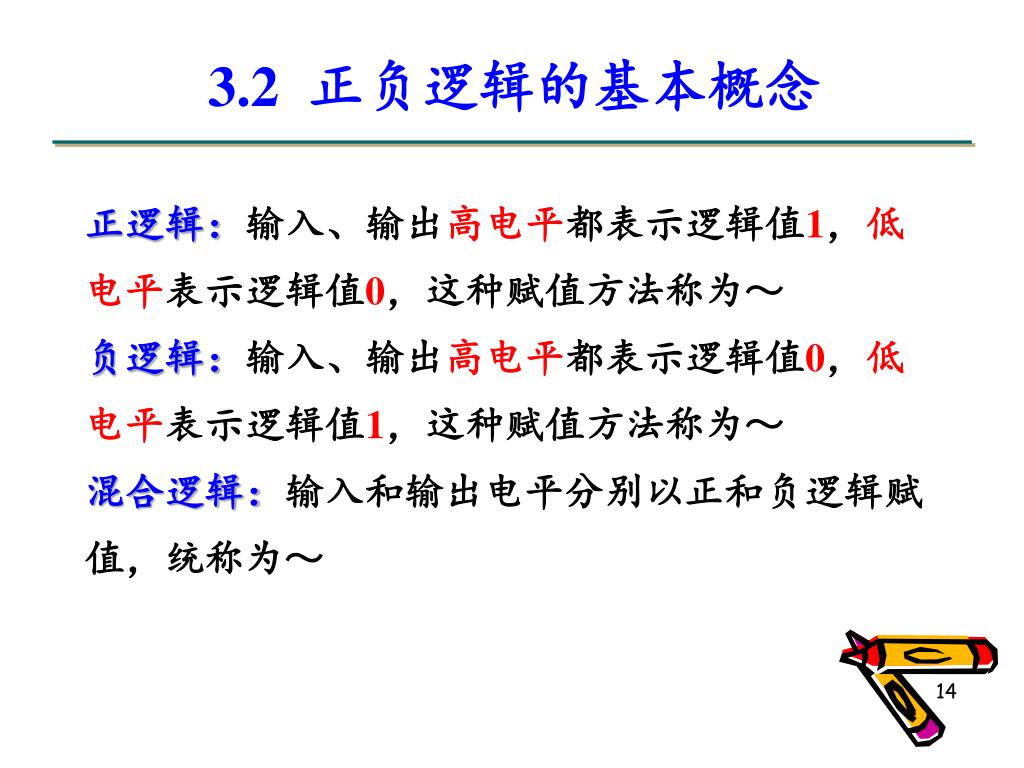

3.2 正负逻辑的基本概念 正逻辑:输入、输出高电平都表示逻辑值1,低 电平表示逻辑值0,这种赋值方法称为~ 负逻辑:输入、输出高电平都表示逻辑值0,低 电平表示逻辑值1,这种赋值方法称为~ 混合逻辑:输入和输出电平分别以正和负逻辑赋 值,统称为~

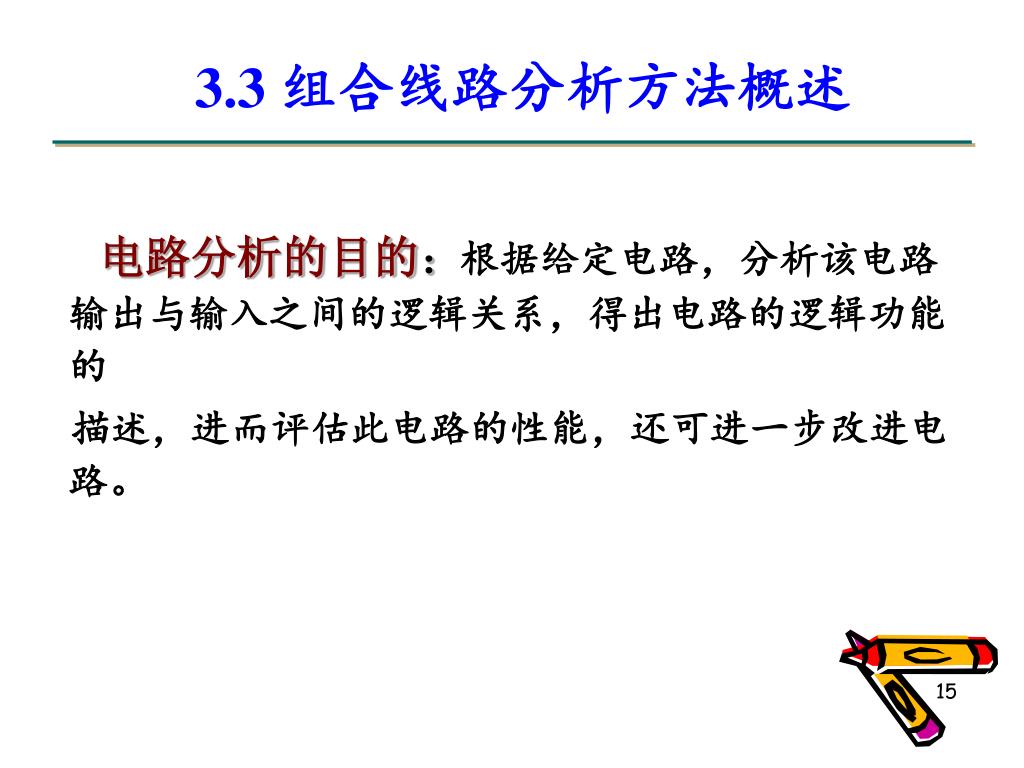

3.3 组合线路分析方法概述 电路分析的目的:根据给定电路,分析该电路输出与输入之间的逻辑关系,得出电路的逻辑功能的 描述,进而评估此电路的性能,还可进一步改进电路。

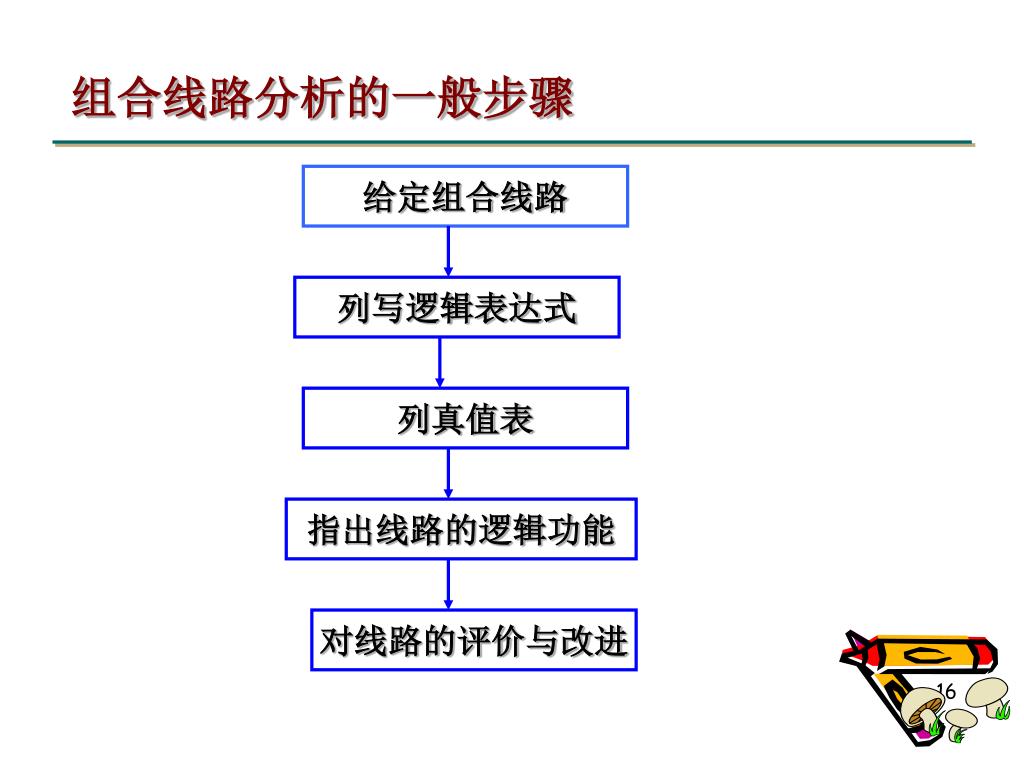

给定组合线路 列写逻辑表达式 列真值表 指出线路的逻辑功能 对线路的评价与改进 组合线路分析的一般步骤

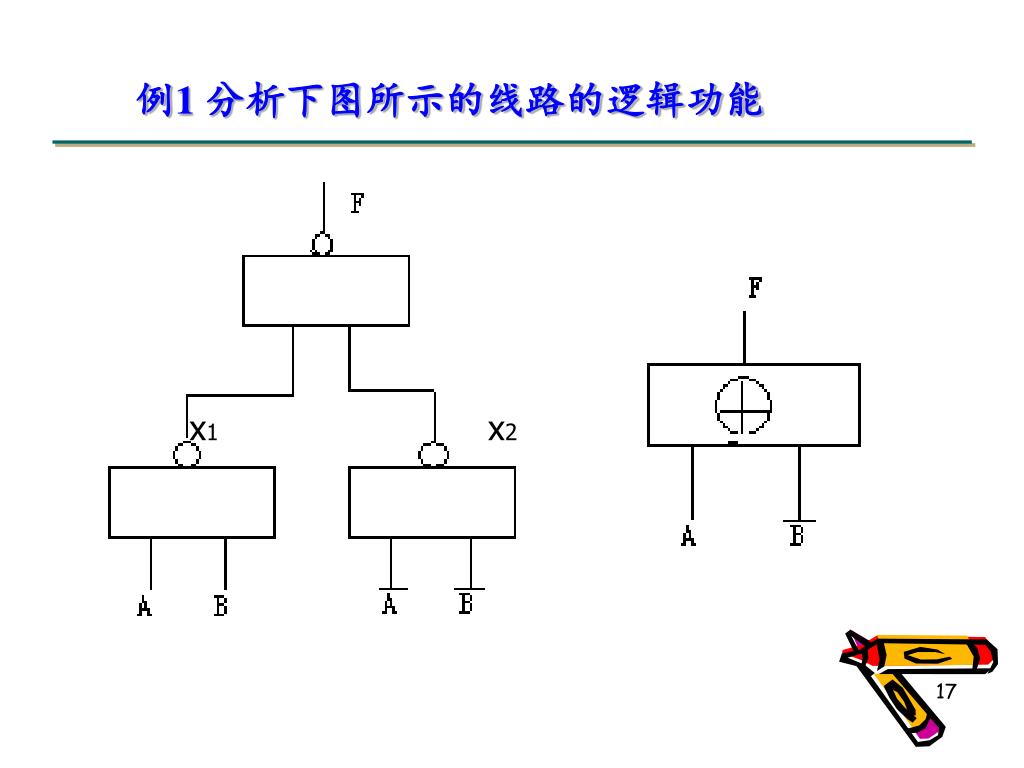

例1 分析下图所示的线路的逻辑功能 x1 x2

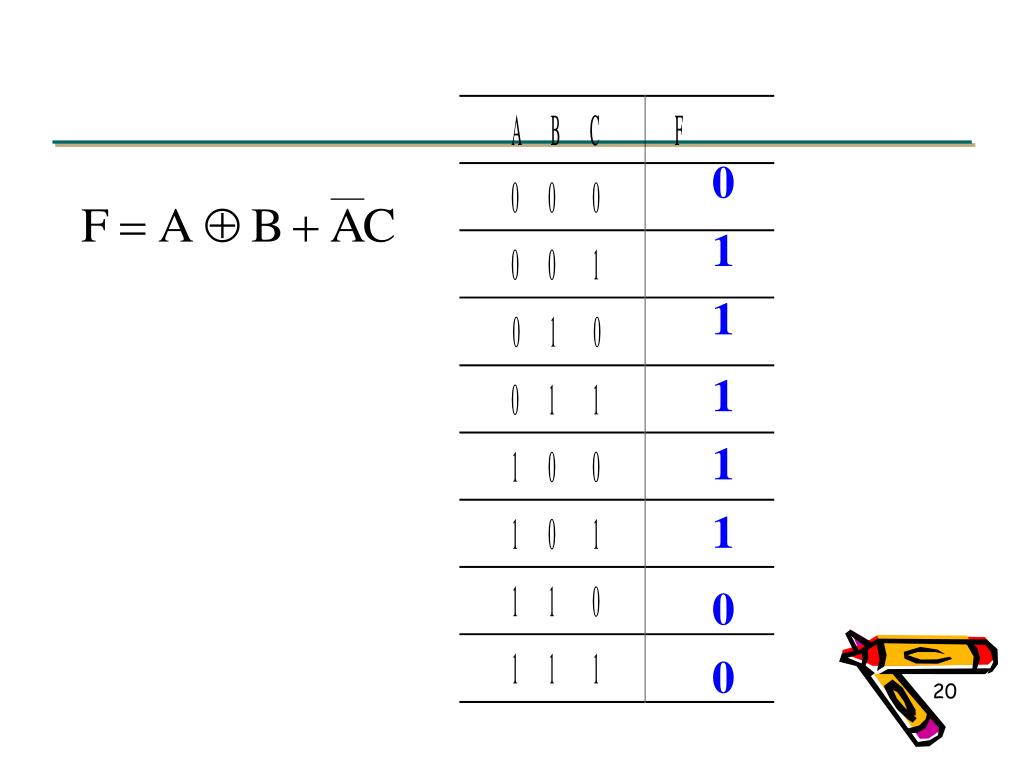

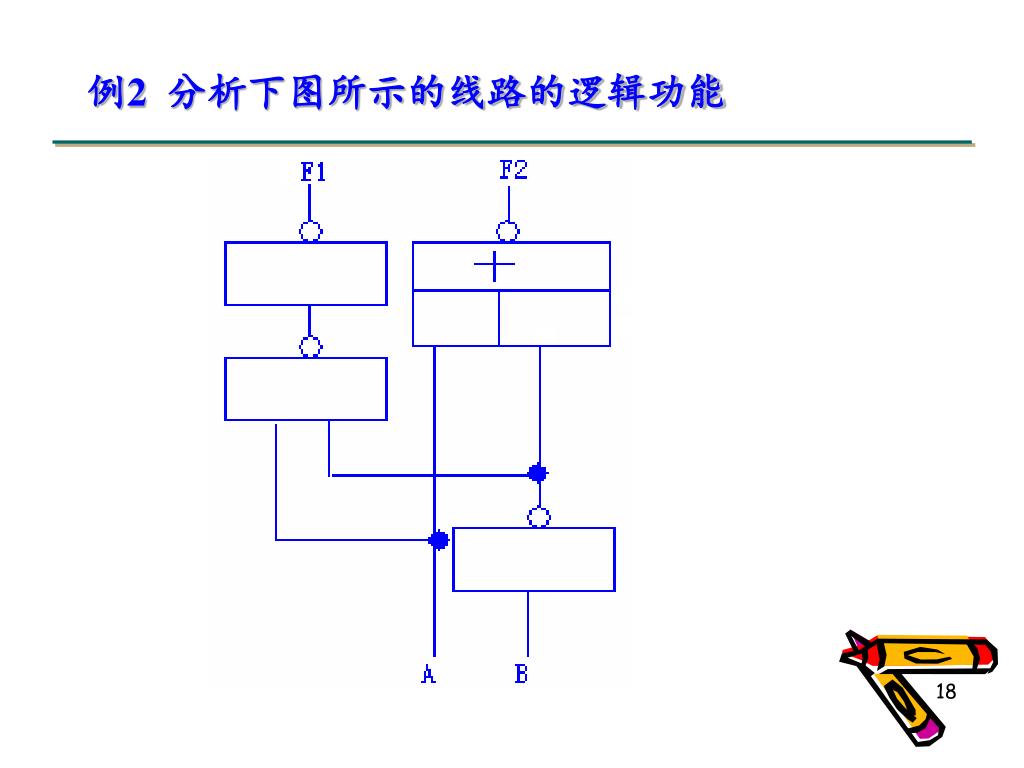

0 1 1 1 1 1 0 0

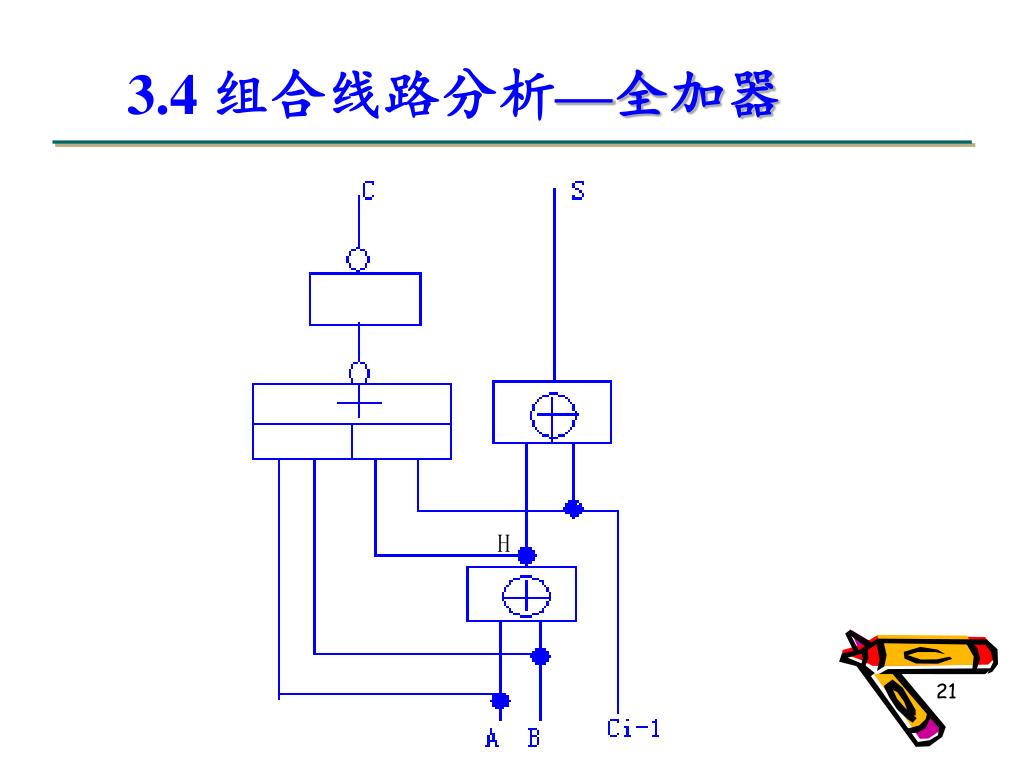

H 3.4 组合线路分析—全加器

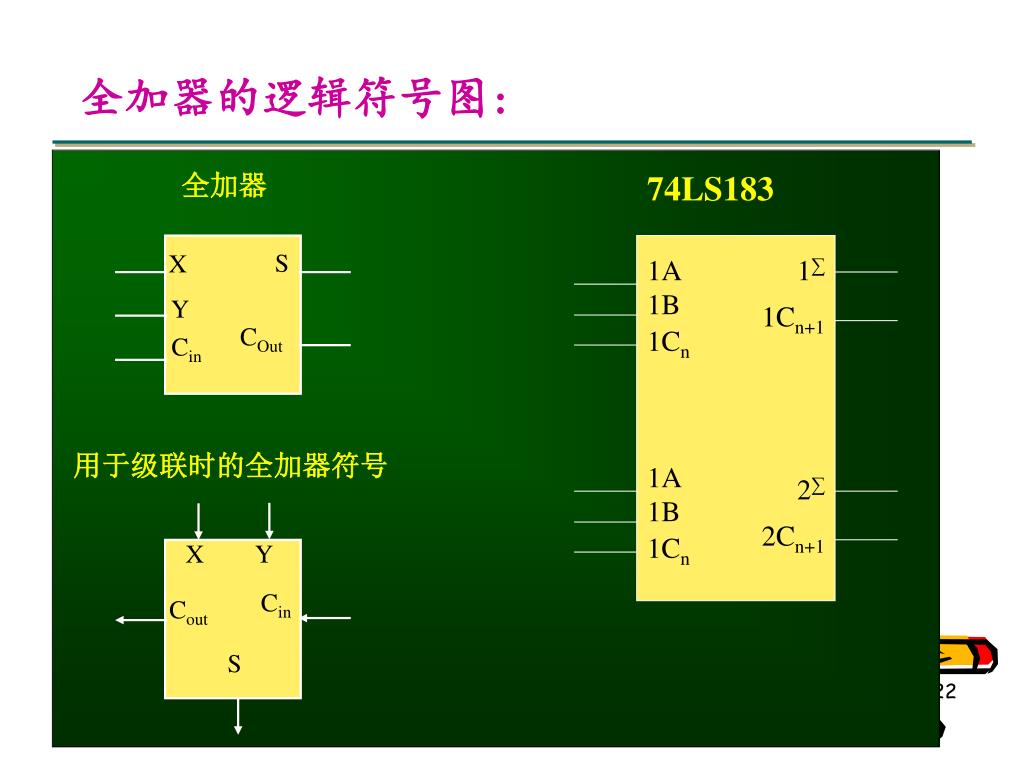

74LS183 全加器 1A 1∑ S X 1B 1Cn+1 1Cn Y COut Cin 1A 2∑ 用于级联时的全加器符号 1B 2Cn+1 1Cn X Y Cin Cout S 全加器的逻辑符号图:

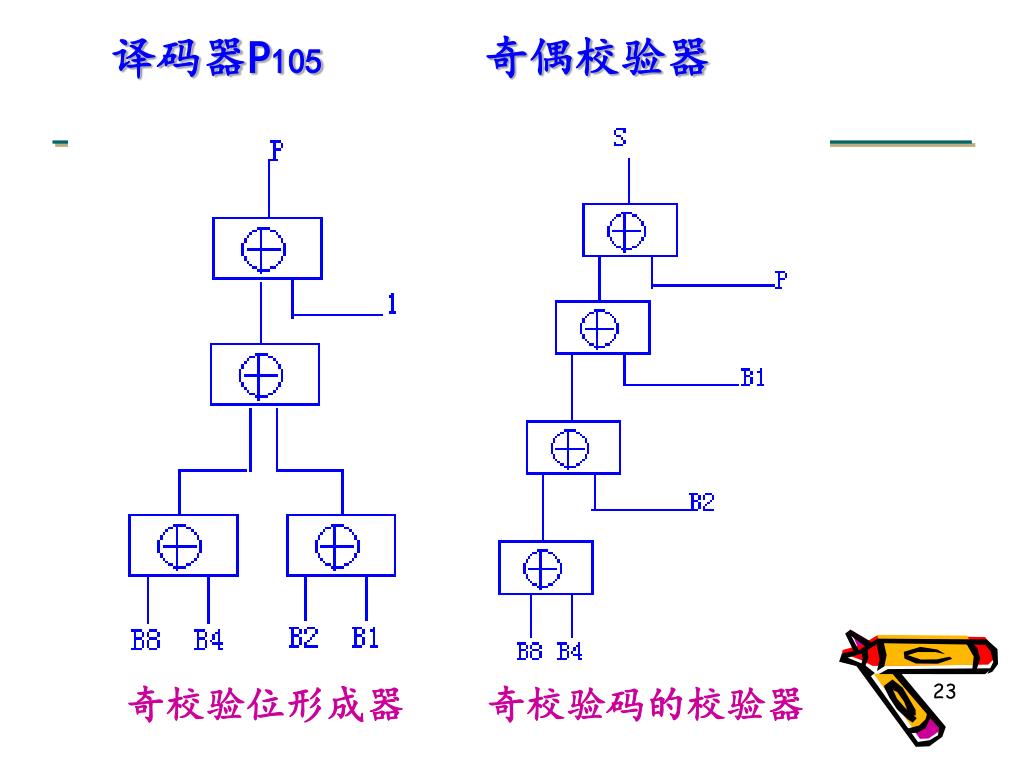

译码器P105奇偶校验器 奇校验位形成器 奇校验码的校验器

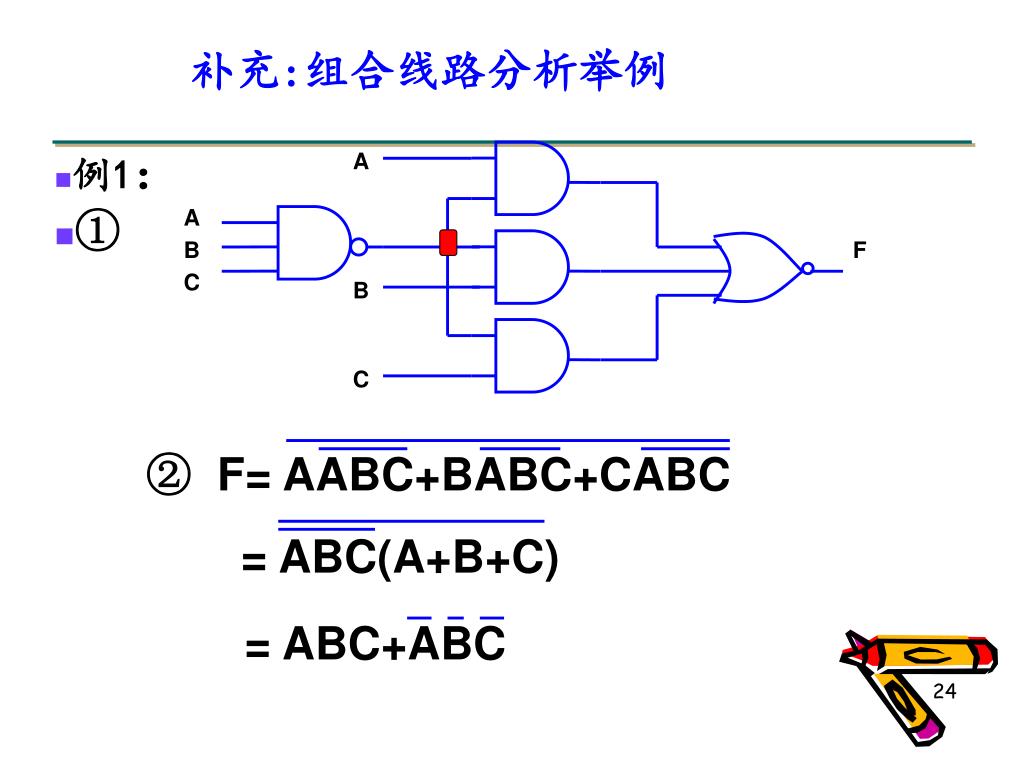

A A B F C B C ② F= AABC+BABC+CABC = ABC(A+B+C) = ABC+ABC 补充:组合线路分析举例 • 例1: • ①

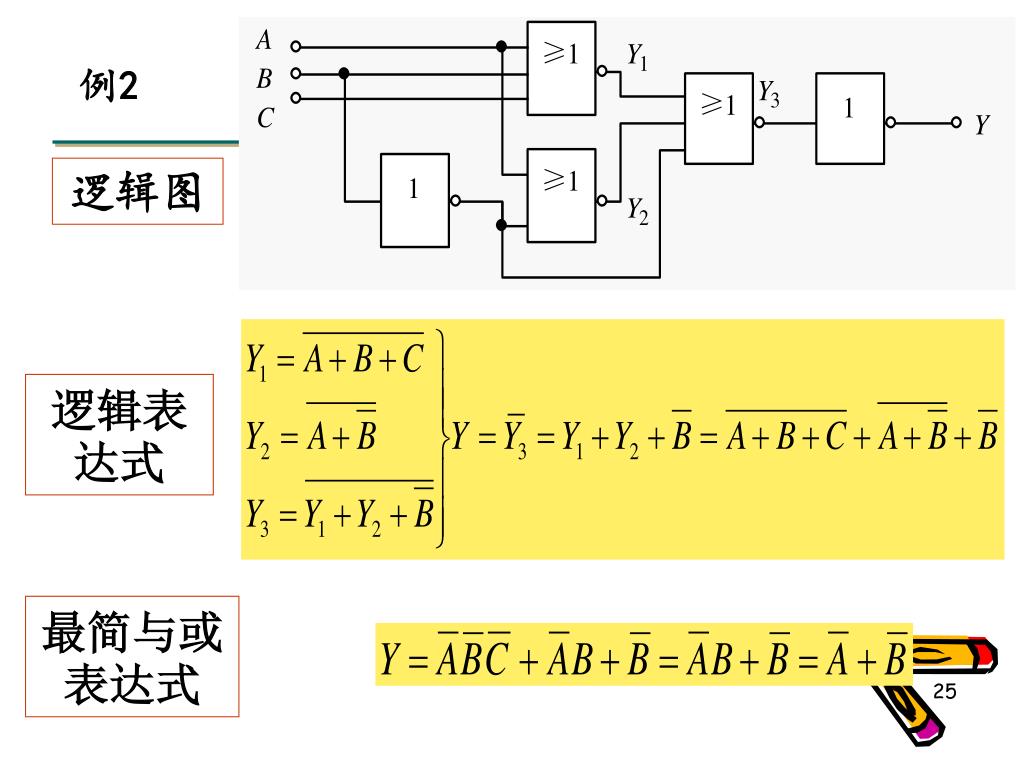

例2 逻辑图 逻辑表达式 最简与或表达式

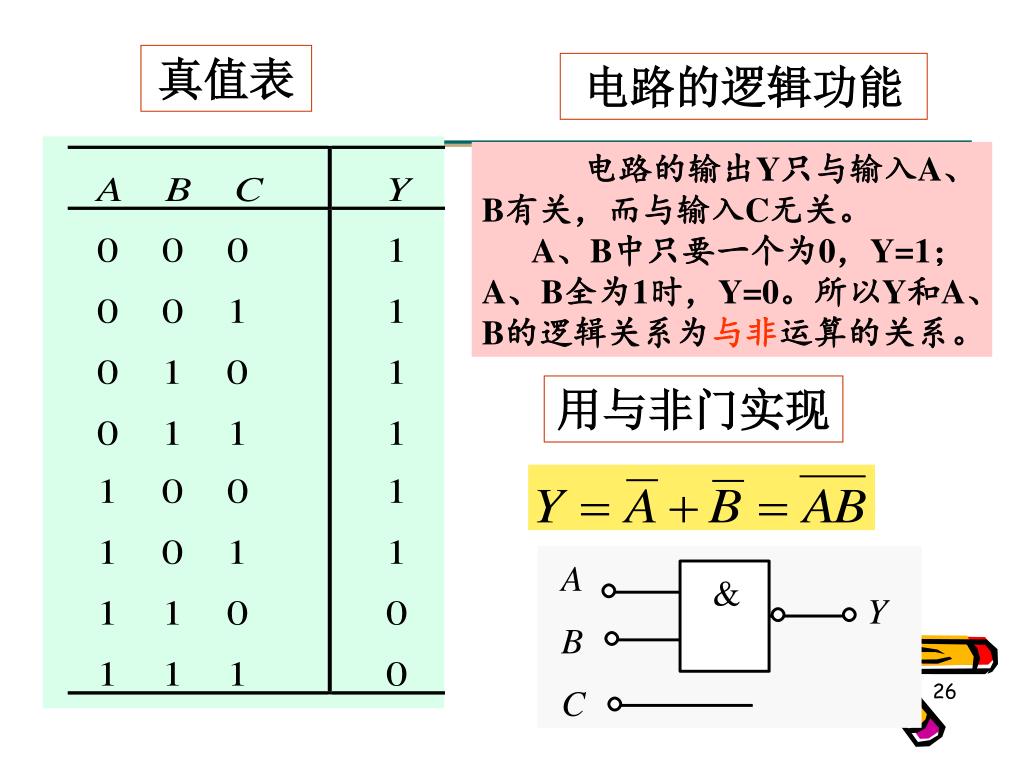

真值表 电路的逻辑功能 电路的输出Y只与输入A、B有关,而与输入C无关。A、B中只要一个为0,Y=1;A、B全为1时,Y=0。所以Y和A、B的逻辑关系为与非运算的关系。 用与非门实现

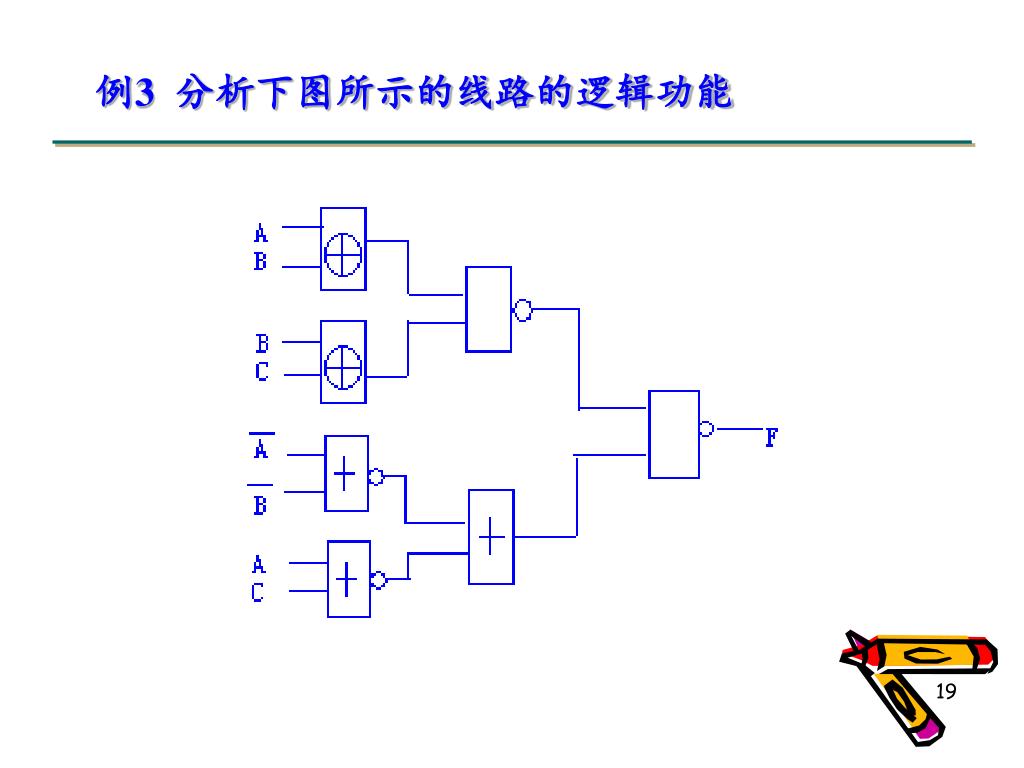

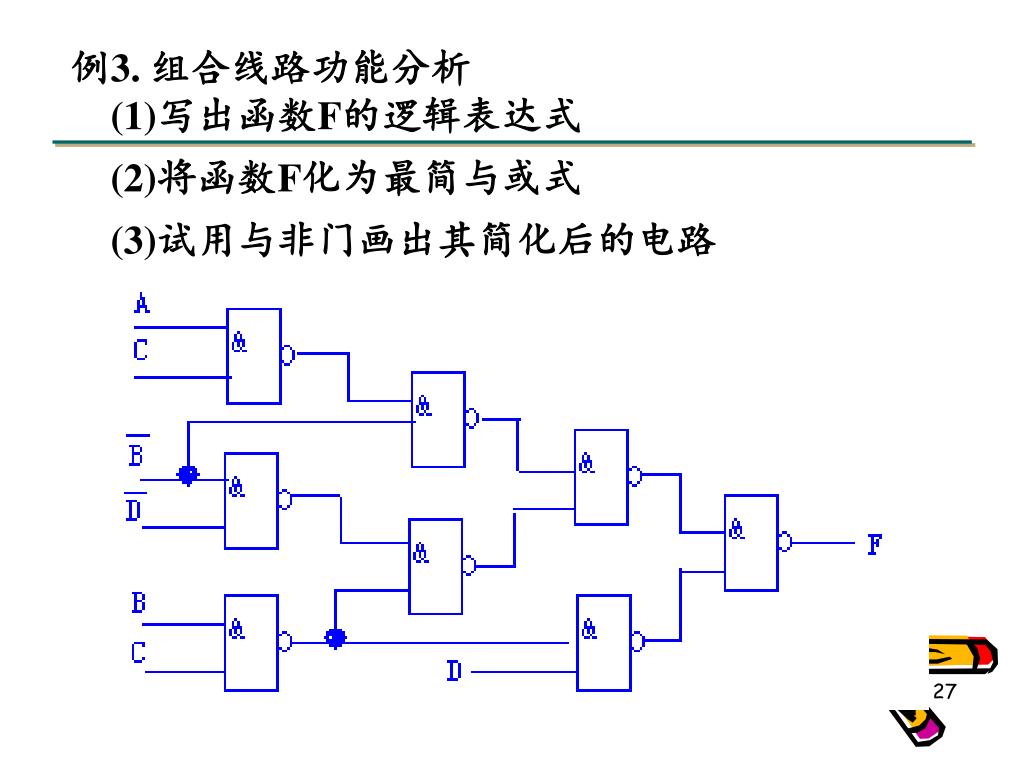

例3. 组合线路功能分析 (1)写出函数F的逻辑表达式 (2)将函数F化为最简与或式 (3)试用与非门画出其简化后的电路

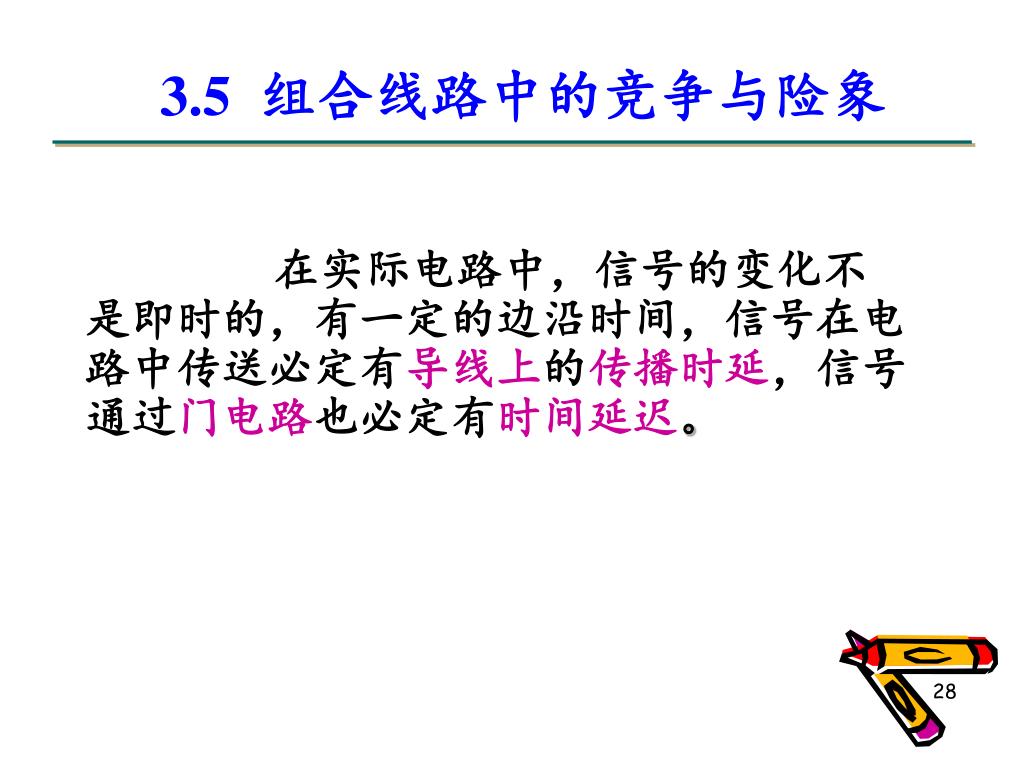

3.5 组合线路中的竞争与险象 在实际电路中,信号的变化不是即时的,有一定的边沿时间,信号在电路中传送必定有导线上的传播时延,信号通过门电路也必定有时间延迟。

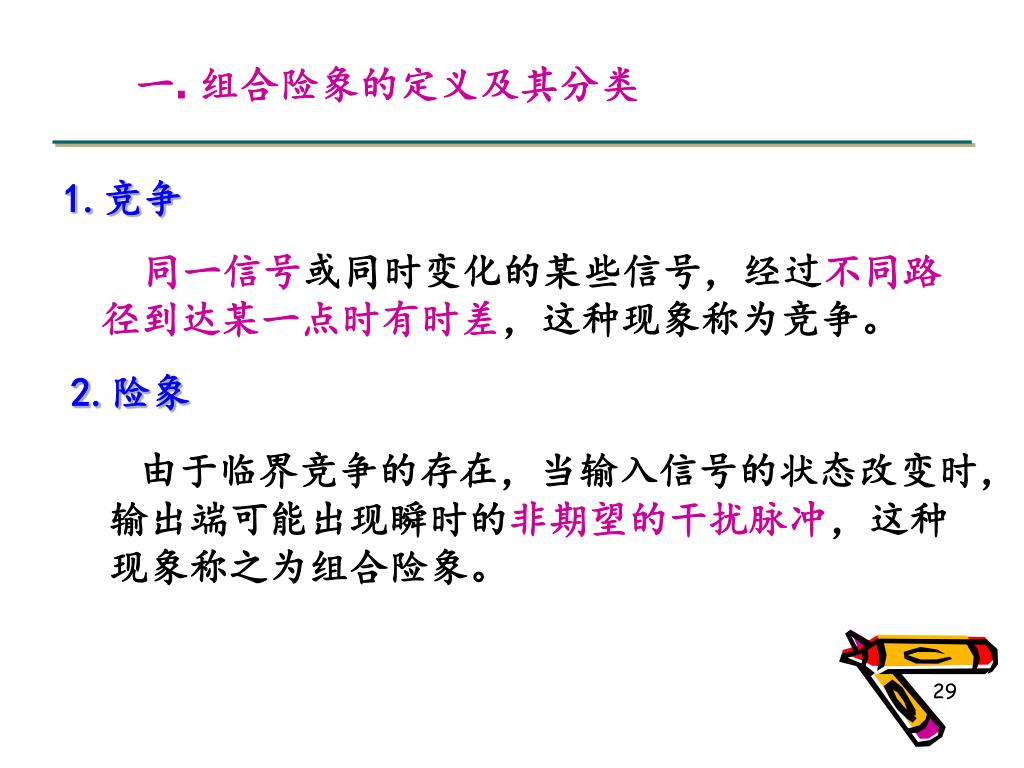

一. 组合险象的定义及其分类 1.竞争 同一信号或同时变化的某些信号,经过不同路径到达某一点时有时差,这种现象称为竞争。 2.险象 由于临界竞争的存在,当输入信号的状态改变时,输出端可能出现瞬时的非期望的干扰脉冲,这种现象称之为组合险象。

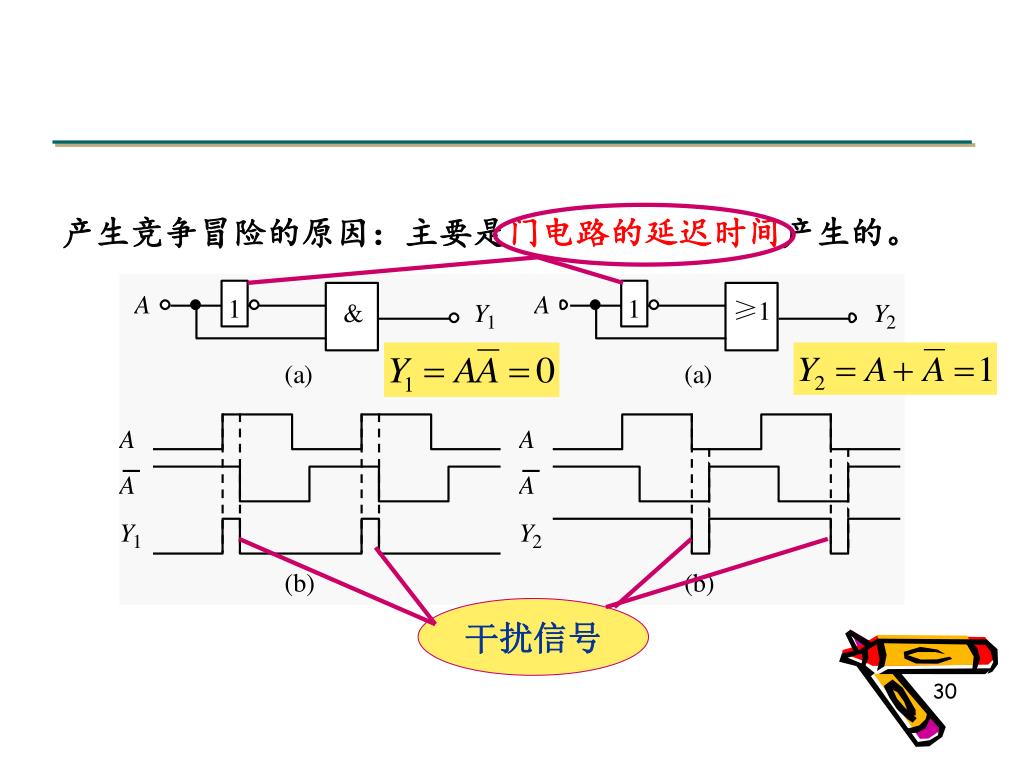

产生竞争冒险的原因:主要是门电路的延迟时间产生的。产生竞争冒险的原因:主要是门电路的延迟时间产生的。 干扰信号

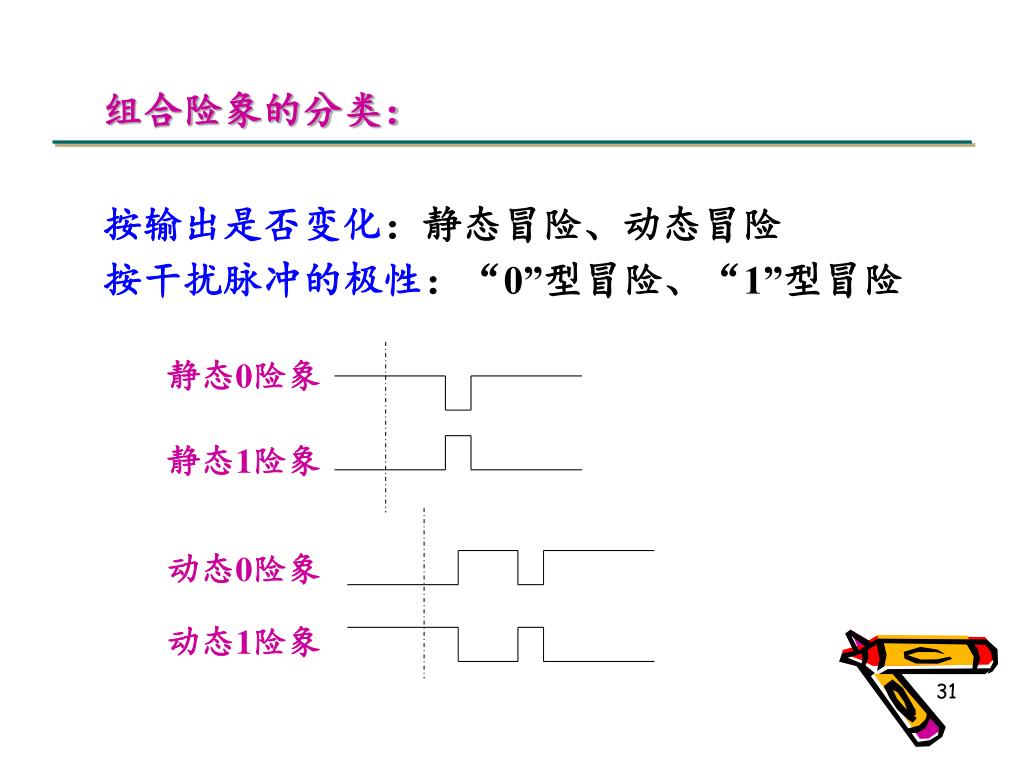

组合险象的分类: 按输出是否变化:静态冒险、动态冒险 按干扰脉冲的极性:“0”型冒险、“1”型冒险 静态0险象 静态1险象 动态0险象 动态1险象

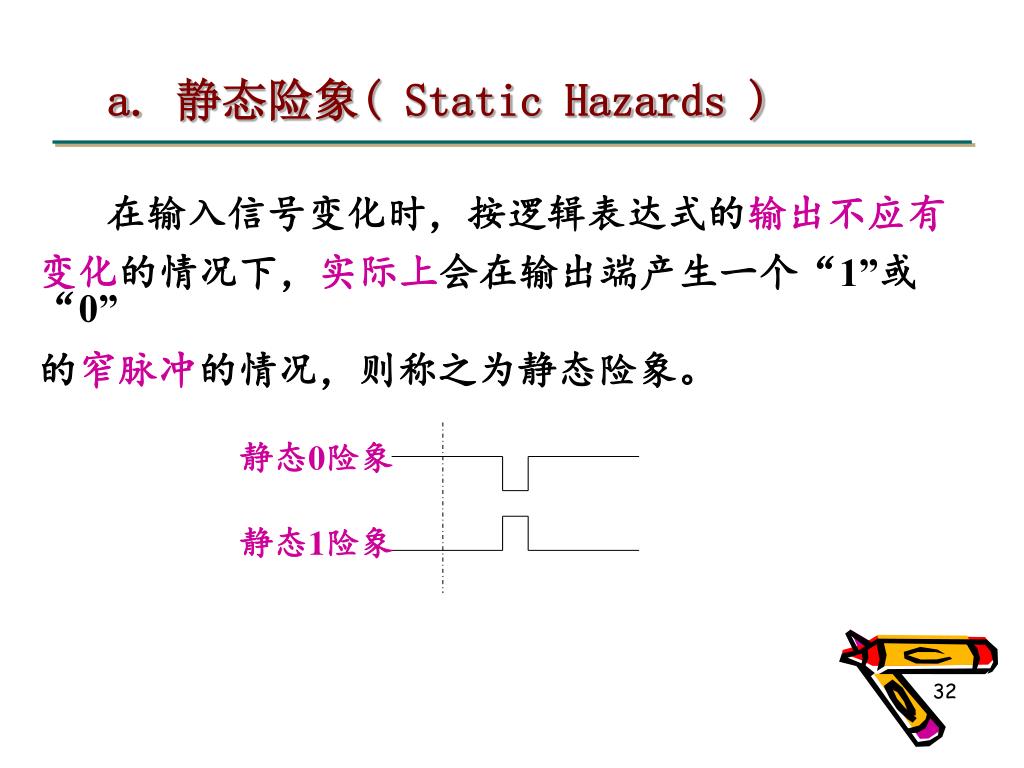

a. 静态险象( Static Hazards ) 在输入信号变化时,按逻辑表达式的输出不应有 变化的情况下,实际上会在输出端产生一个“1”或“0” 的窄脉冲的情况,则称之为静态险象。 静态0险象 静态1险象

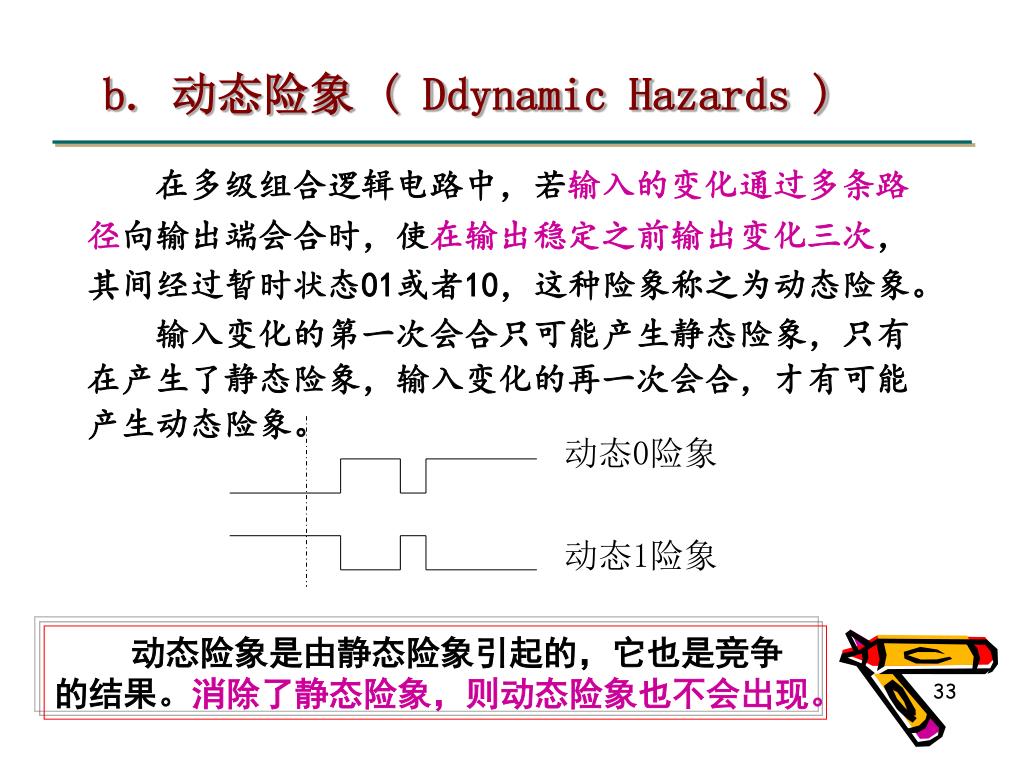

动态0险象 动态1险象 b. 动态险象 ( Ddynamic Hazards ) 在多级组合逻辑电路中,若输入的变化通过多条路 径向输出端会合时,使在输出稳定之前输出变化三次, 其间经过暂时状态01或者10,这种险象称之为动态险象。 输入变化的第一次会合只可能产生静态险象,只有 在产生了静态险象,输入变化的再一次会合,才有可能 产生动态险象。 动态险象是由静态险象引起的,它也是竞争的结果。消除了静态险象,则动态险象也不会出现。

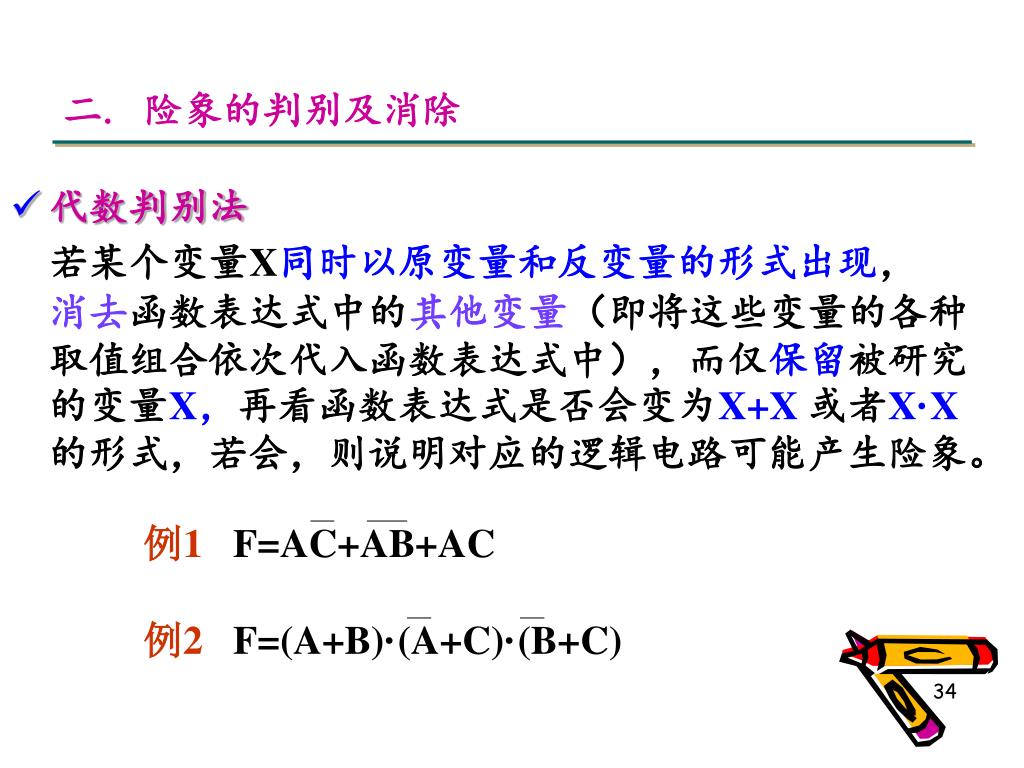

例1F=AC+AB+AC 例2 F=(A+B)·(A+C)·(B+C) 二. 险象的判别及消除 • 代数判别法 • 若某个变量X同时以原变量和反变量的形式出现, 消去函数表达式中的其他变量(即将这些变量的各种取值组合依次代入函数表达式中),而仅保留被研究的变量X,再看函数表达式是否会变为X+X 或者X·X的形式,若会,则说明对应的逻辑电路可能产生险象。

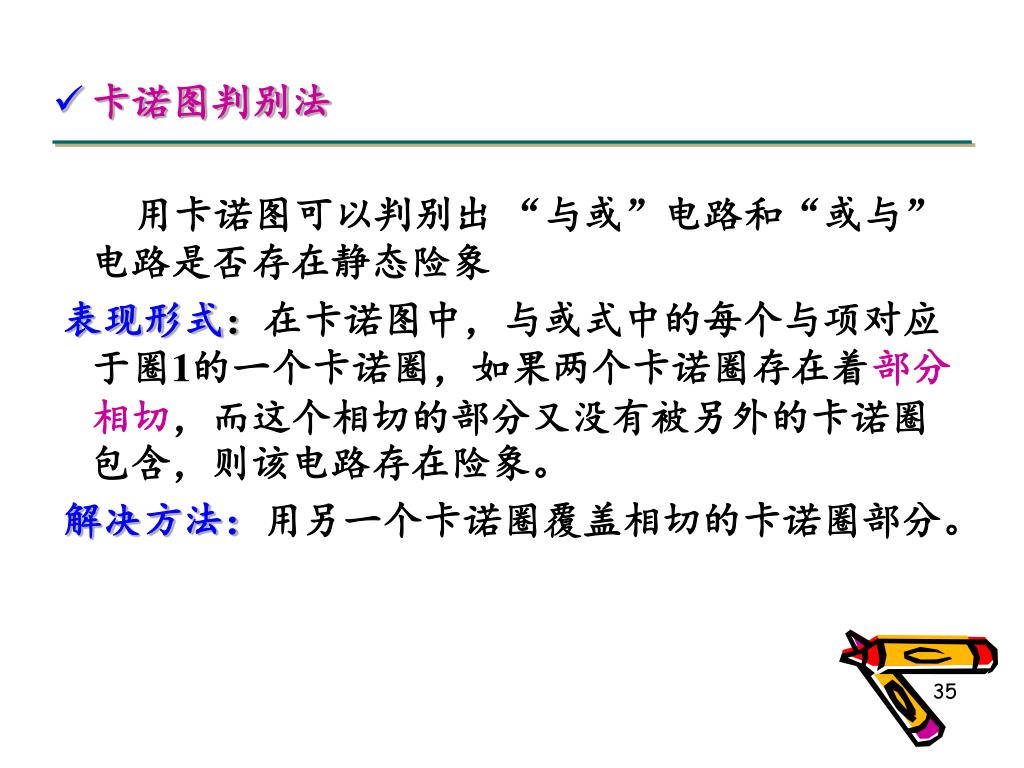

卡诺图判别法 • 用卡诺图可以判别出 “与或”电路和“或与”电路是否存在静态险象 • 表现形式:在卡诺图中,与或式中的每个与项对应于圈1的一个卡诺圈,如果两个卡诺圈存在着部分相切,而这个相切的部分又没有被另外的卡诺圈包含,则该电路存在险象。 • 解决方法:用另一个卡诺圈覆盖相切的卡诺圈部分。

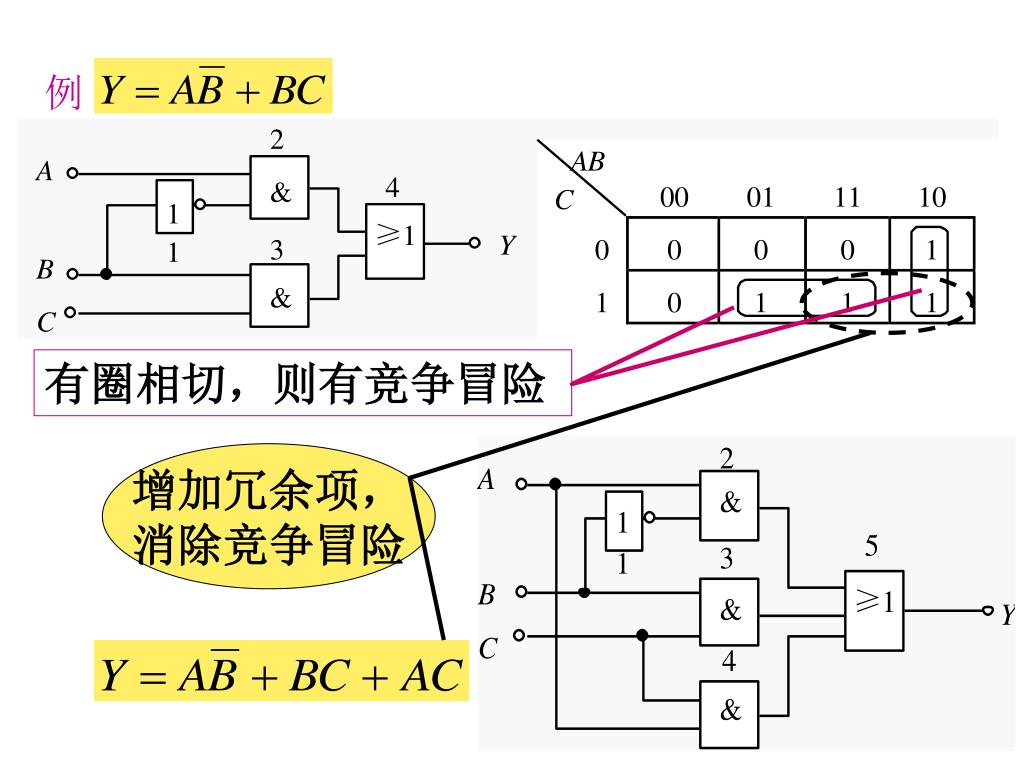

例 有圈相切,则有竞争冒险 增加冗余项, 消除竞争冒险

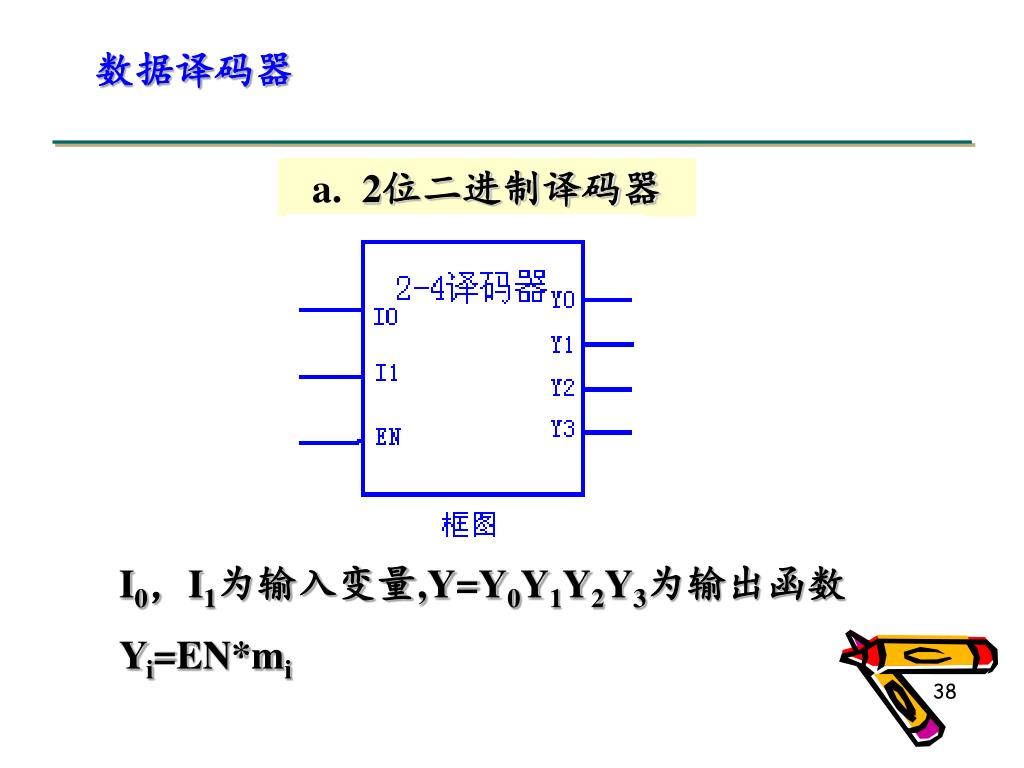

数据译码器 a. 2位二进制译码器 I0,I1为输入变量,Y=Y0Y1Y2Y3为输出函数 Yi=EN*mi

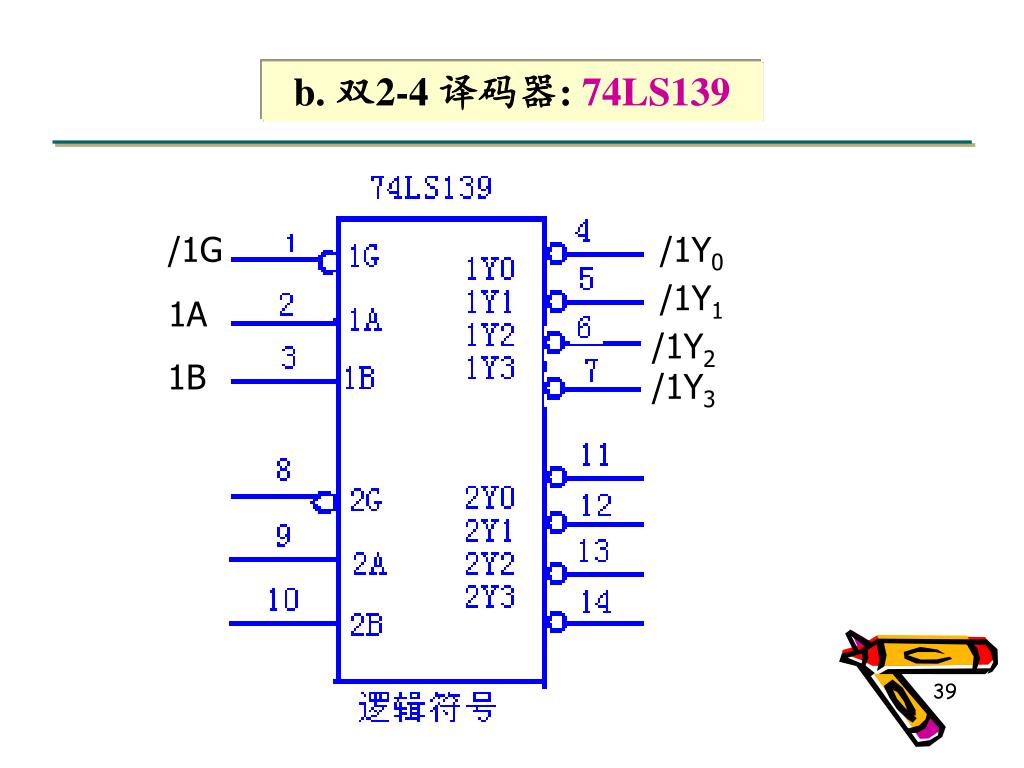

/1G /1Y0 /1Y1 1A /1Y2 1B /1Y3 b. 双2-4 译码器:74LS139

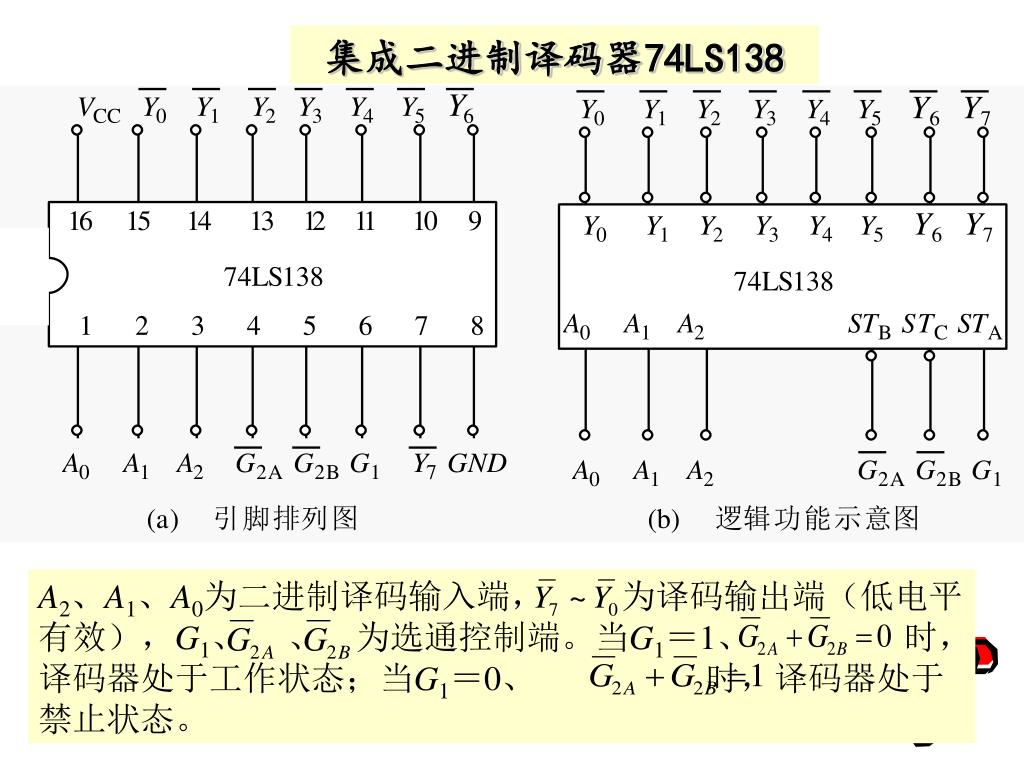

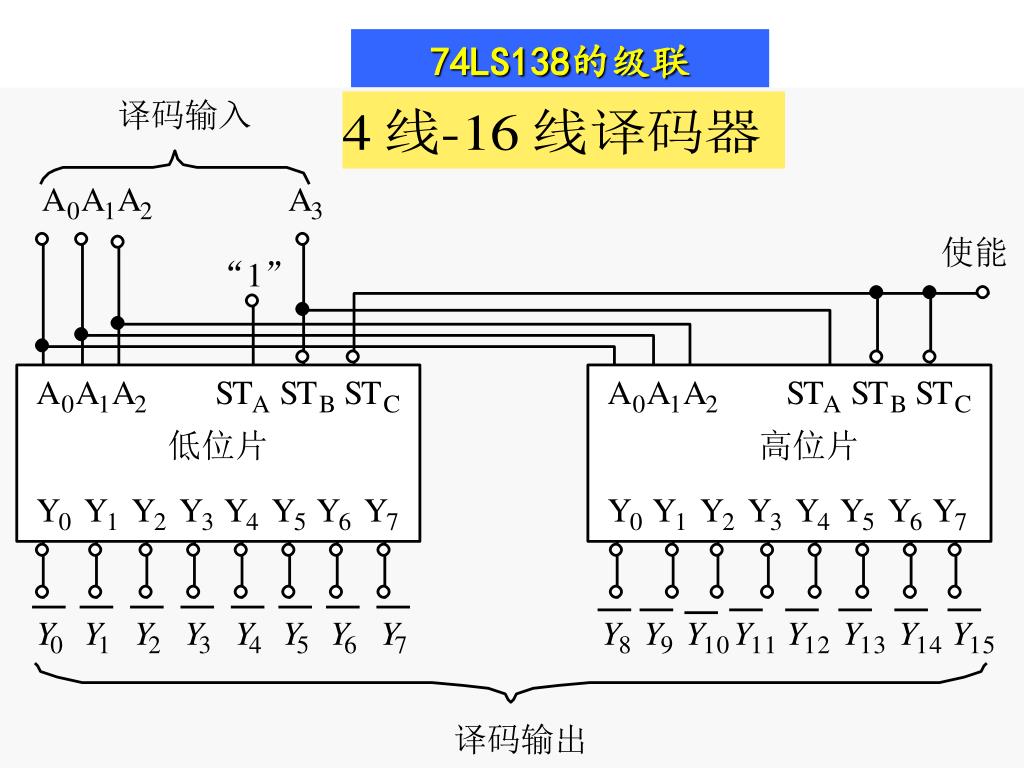

A2、A1、A0为二进制译码输入端, 为译码输出端(低电平有效),G1、 、 为选通控制端。当G1=1、 时,译码器处于工作状态;当G1=0、 时,译码器处于禁止状态。 集成二进制译码器74LS138
