インターネット自動車におけるポリシ経路制御を用いた複数リンク活用技術の研究

インターネット自動車におけるポリシ経路制御を用いた複数リンク活用技術の研究インターネット自動車におけるポリシ経路制御を用いた複数リンク活用技術の研究 NACM okada

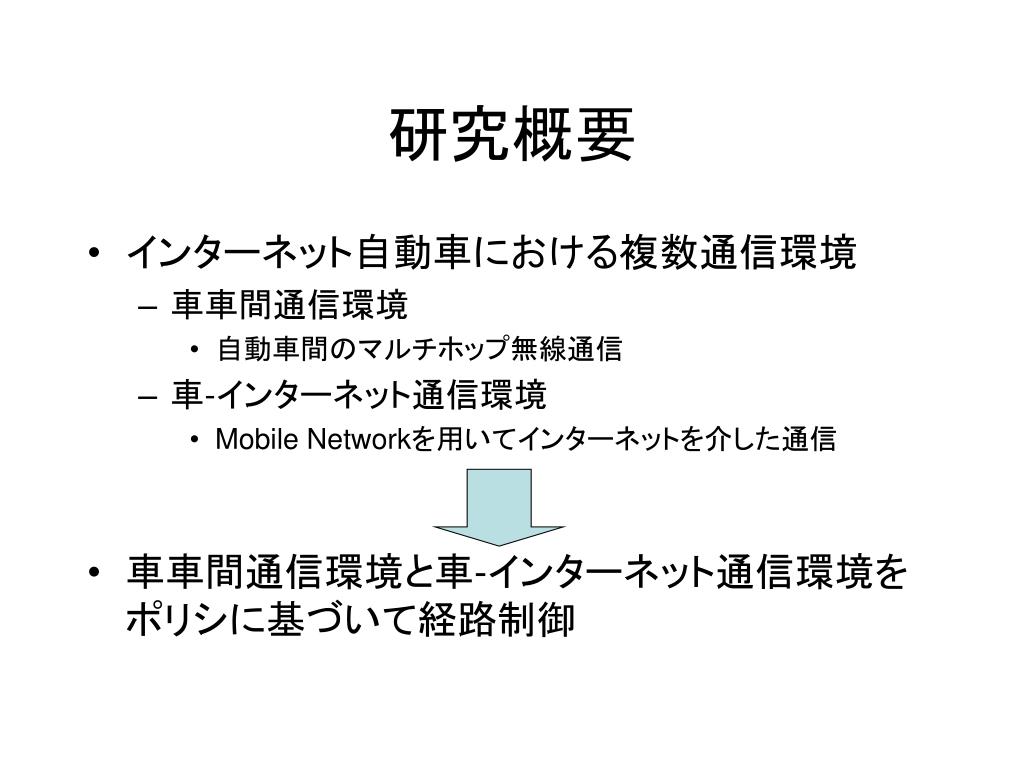

研究概要 • インターネット自動車における複数通信環境 • 車車間通信環境 • 自動車間のマルチホップ無線通信 • 車-インターネット通信環境 • Mobile Networkを用いてインターネットを介した通信 • 車車間通信環境と車-インターネット通信環境をポリシに基づいて経路制御

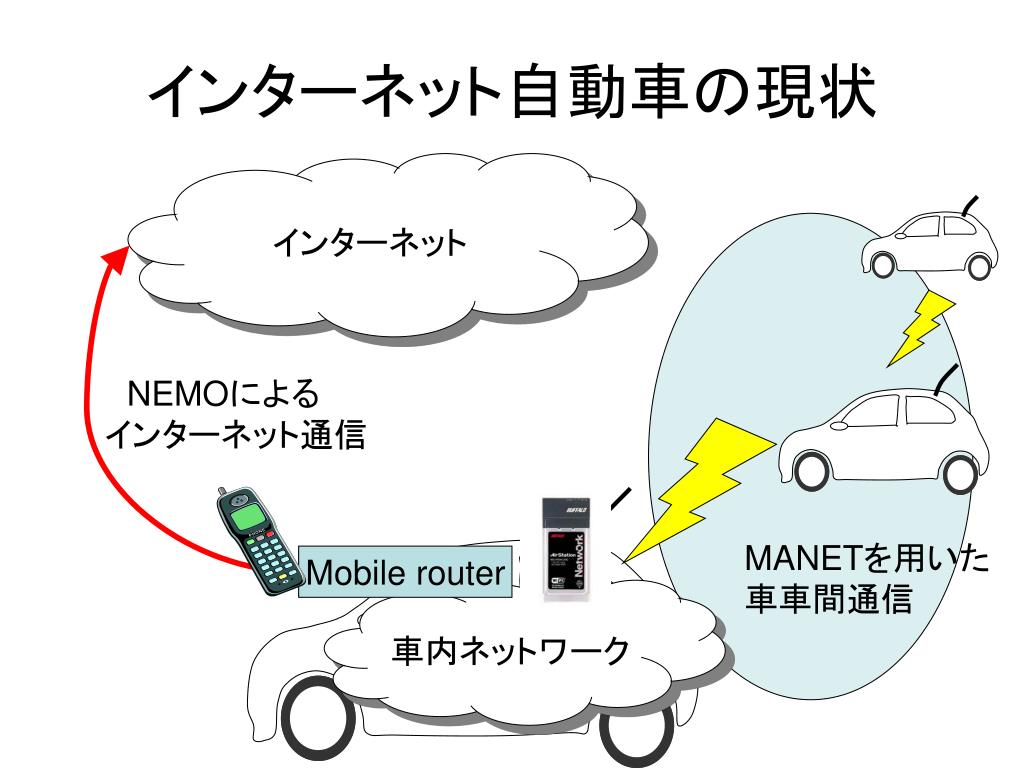

インターネット自動車の現状 インターネット NEMOによるインターネット通信 MANETを用いた車車間通信 Mobile router 車内ネットワーク

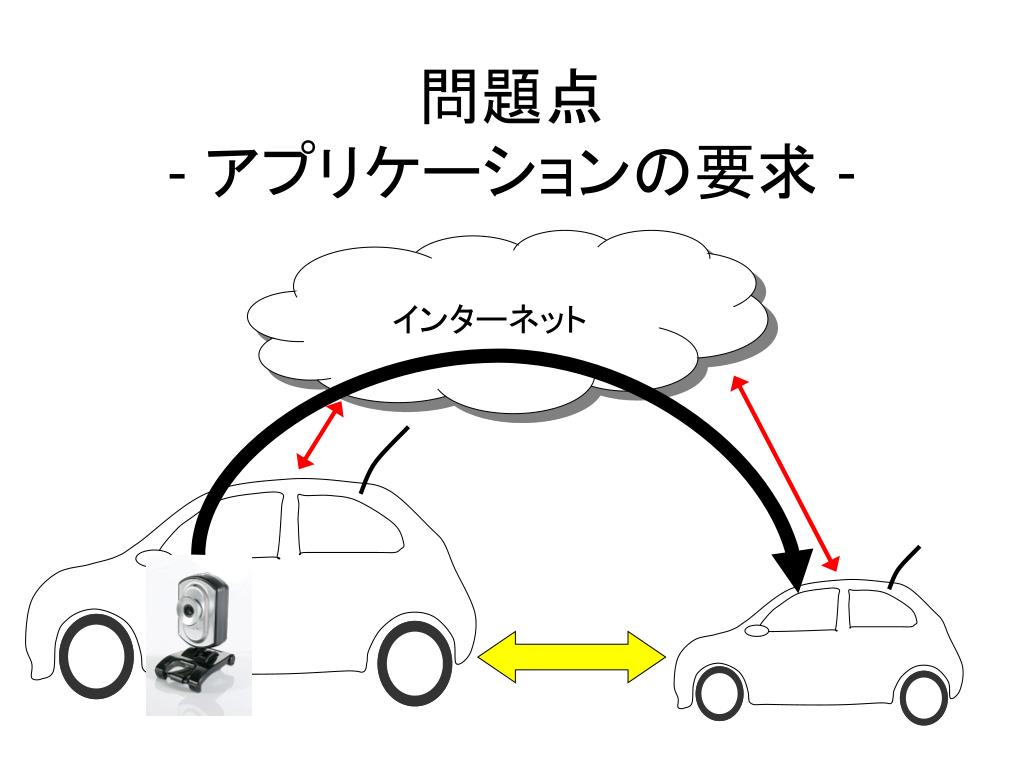

問題点- アプリケーションの要求 - インターネット

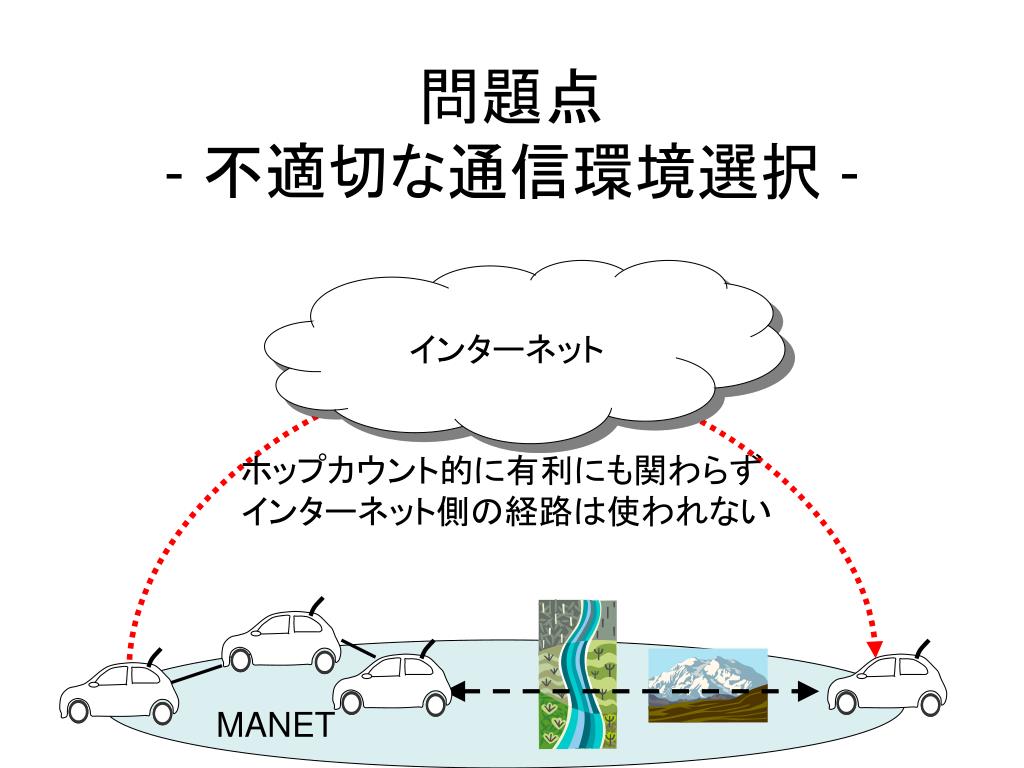

問題点- 不適切な通信環境選択 - インターネットホップカウント的に有利にも関わらずインターネット側の経路は使われない MANET

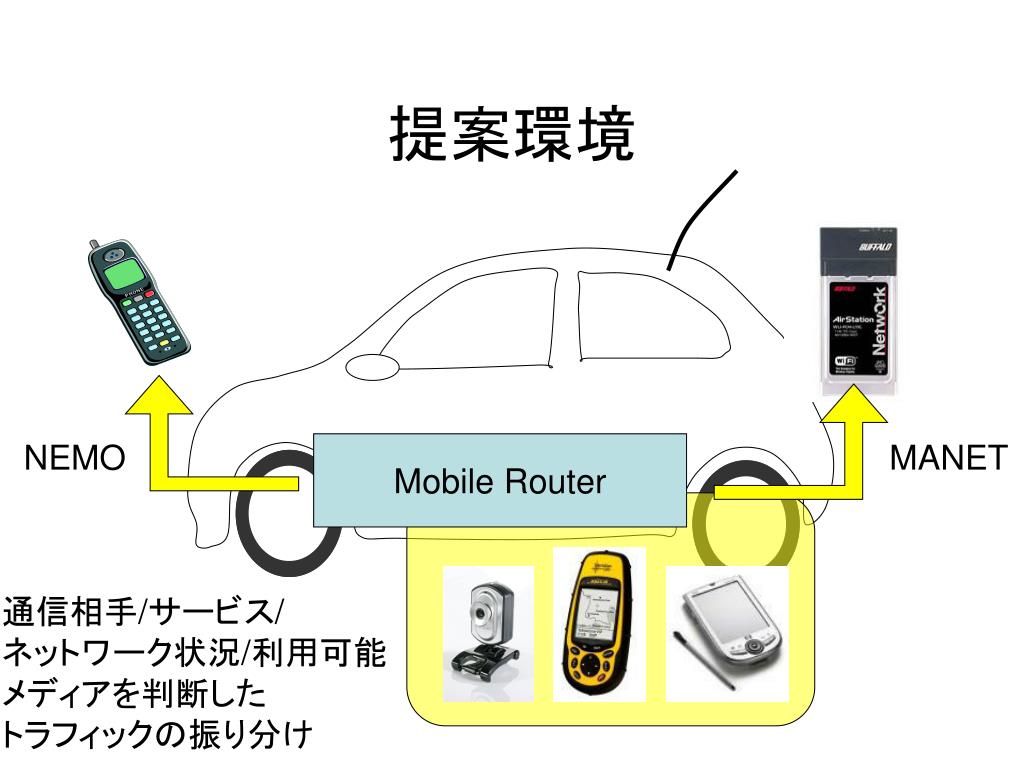

提案環境 NEMO MANET Mobile Router 通信相手/サービス/ ネットワーク状況/利用可能メディアを判断したトラフィックの振り分け

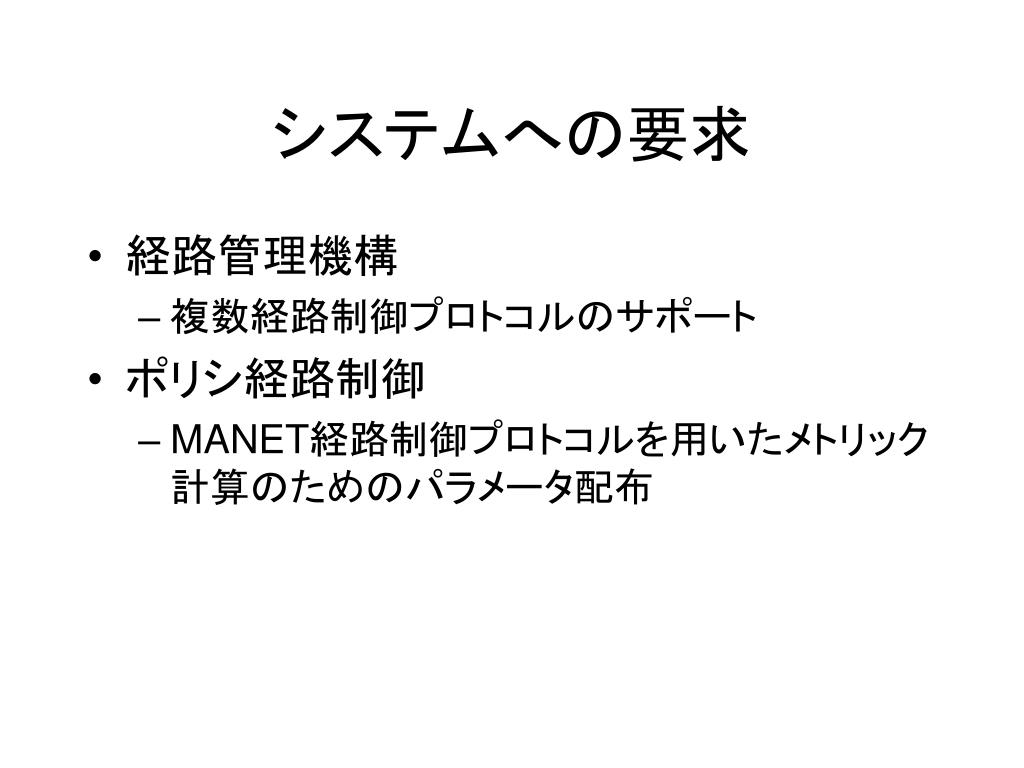

システムへの要求 • 経路管理機構 • 複数経路制御プロトコルのサポート • ポリシ経路制御 • MANET経路制御プロトコルを用いたメトリック計算のためのパラメータ配布

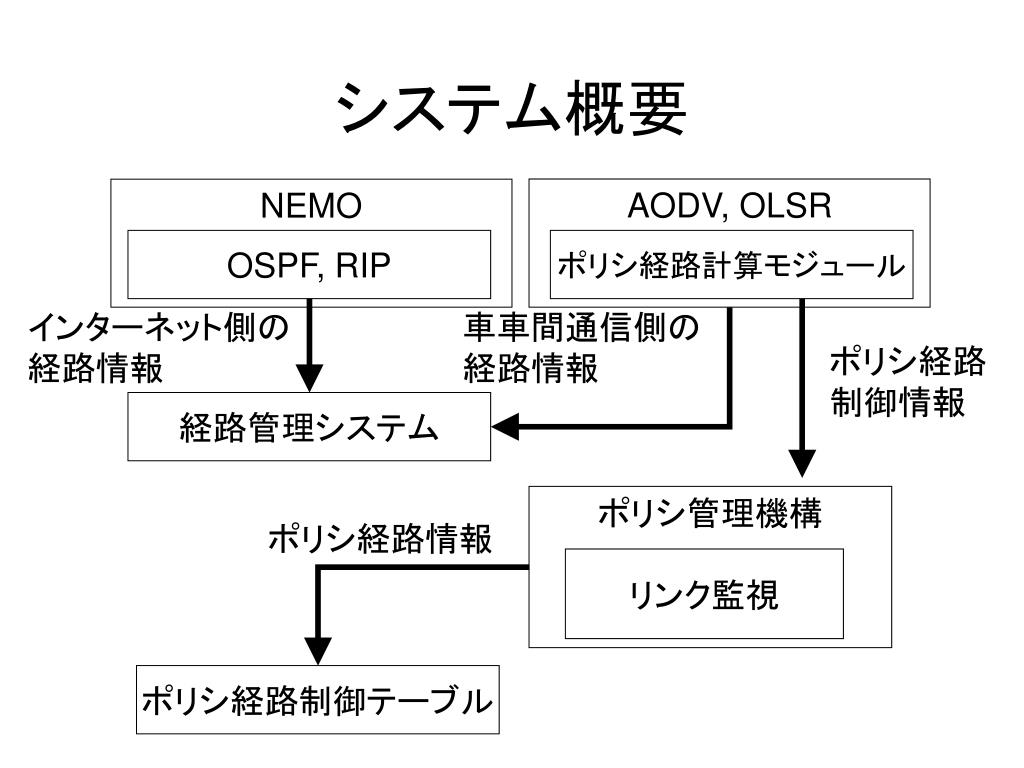

ポリシ管理機構 リンク監視システム概要 AODV, OLSR NEMO OSPF, RIP ポリシ経路計算モジュールインターネット側の経路情報車車間通信側の経路情報ポリシ経路制御情報経路管理システムポリシ経路情報ポリシ経路制御テーブル

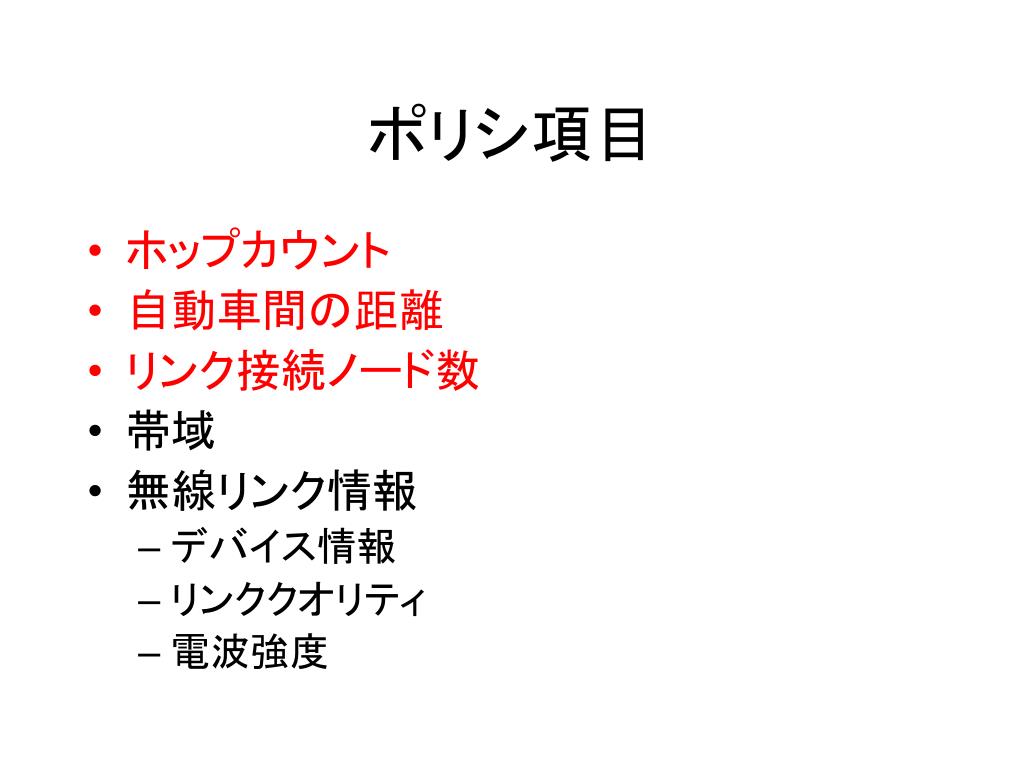

ポリシ項目 • ホップカウント • 自動車間の距離 • リンク接続ノード数 • 帯域 • 無線リンク情報 • デバイス情報 • リンククオリティ • 電波強度

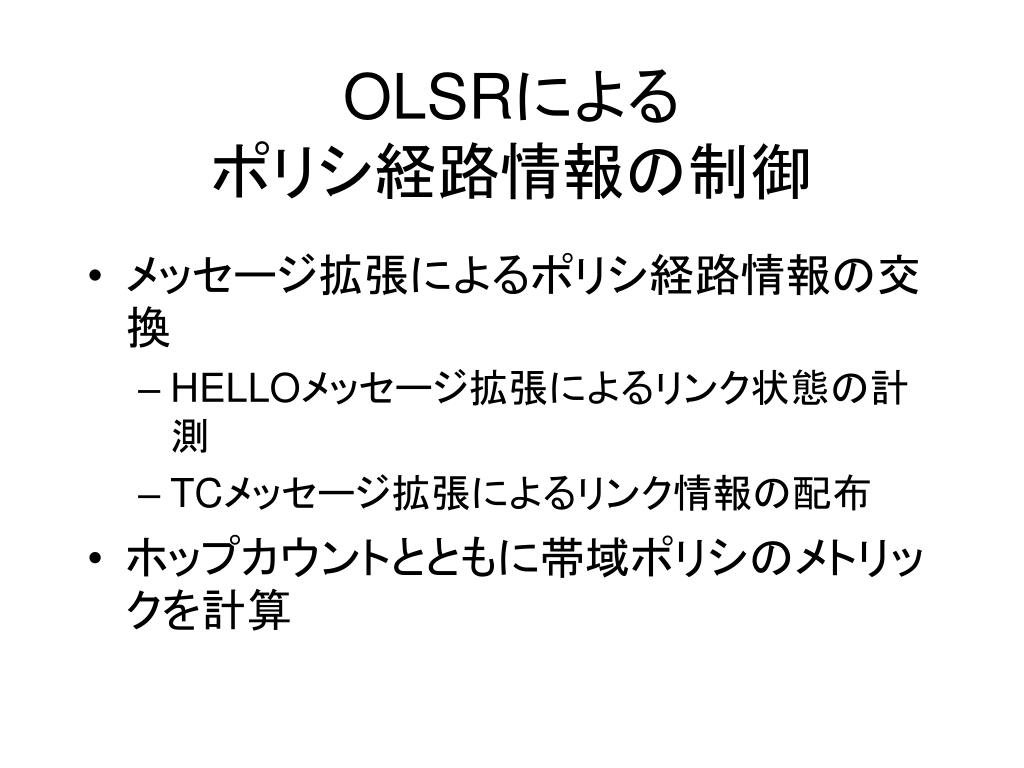

OLSRによるポリシ経路情報の制御 • メッセージ拡張によるポリシ経路情報の交換 • HELLOメッセージ拡張によるリンク状態の計測 • TCメッセージ拡張によるリンク情報の配布 • ホップカウントとともに帯域ポリシのメトリックを計算

PBR_HELLOメッセージヘッダーフォーマット • Message Type 6 Reserved Htime Willingness Originator Longitude Originator Latitude Originator Altitude

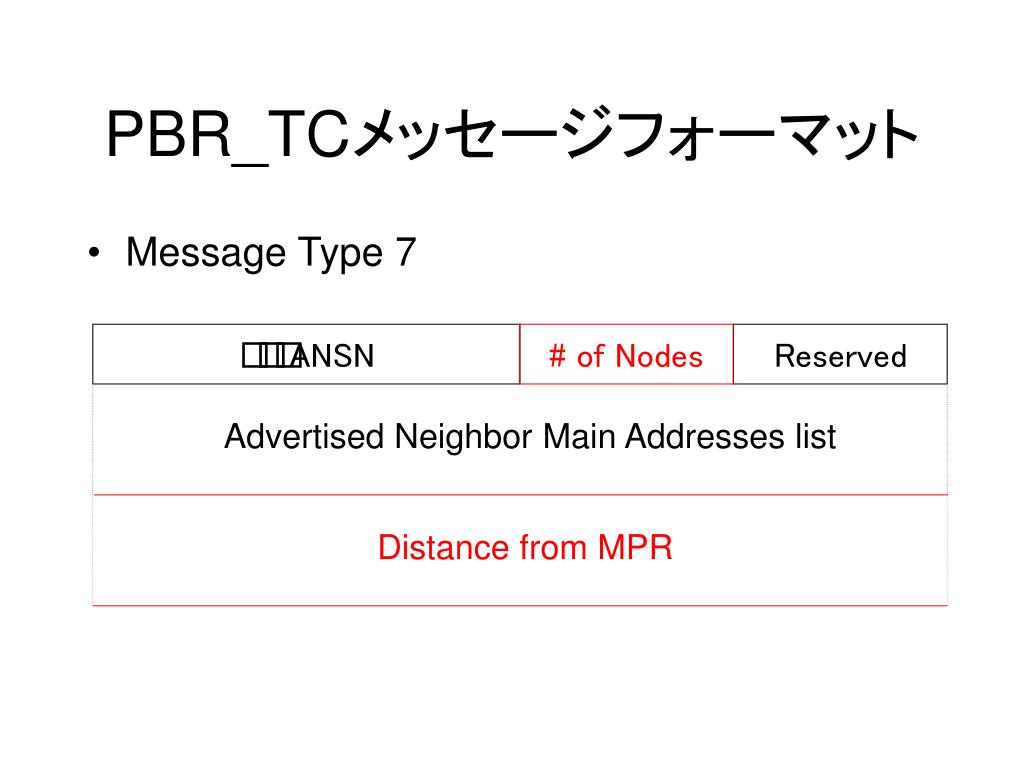

PBR_TCメッセージフォーマット • Message Type 7 ANSN # of Nodes Reserved Advertised Neighbor Main Addresses list Distance from MPR

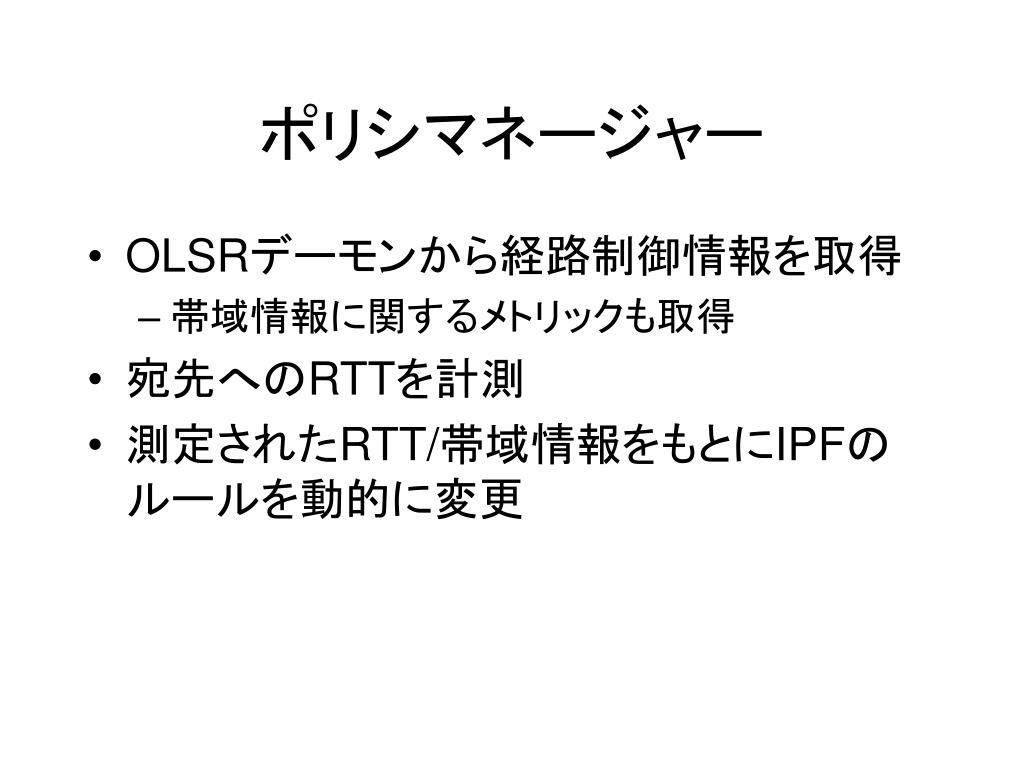

ポリシマネージャー • OLSRデーモンから経路制御情報を取得 • 帯域情報に関するメトリックも取得 • 宛先へのRTTを計測 • 測定されたRTT/帯域情報をもとにIPFのルールを動的に変更

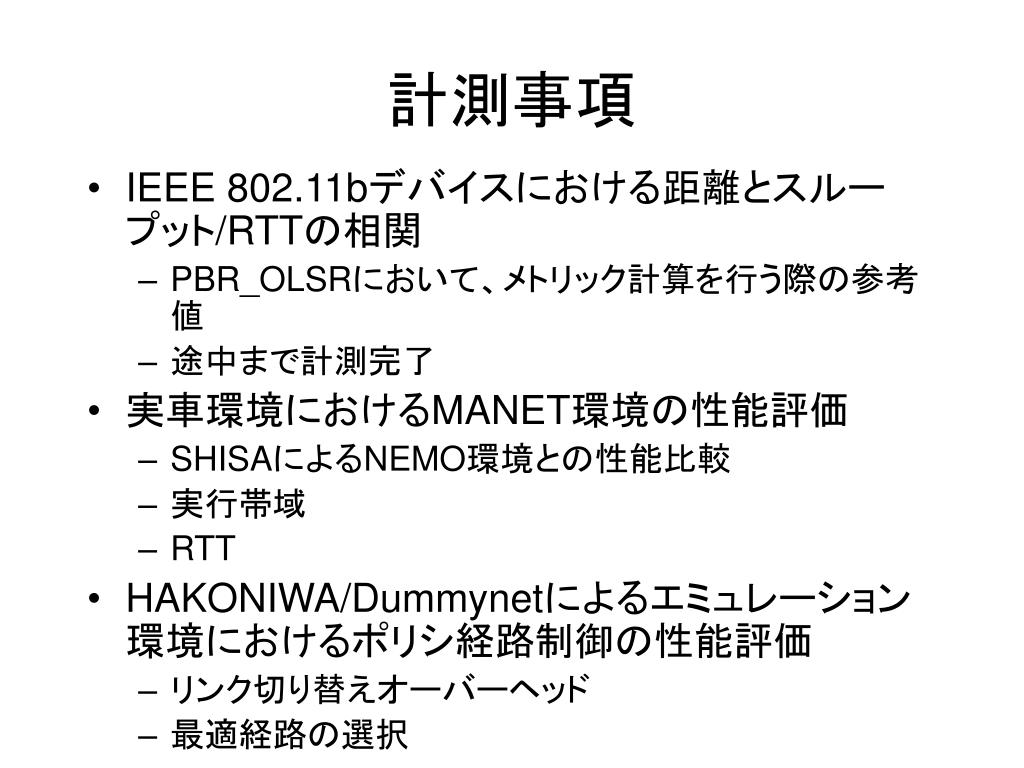

計測事項 • IEEE 802.11bデバイスにおける距離とスループット/RTTの相関 • PBR_OLSRにおいて、メトリック計算を行う際の参考値 • 途中まで計測完了 • 実車環境におけるMANET環境の性能評価 • SHISAによるNEMO環境との性能比較 • 実行帯域 • RTT • HAKONIWA/Dummynetによるエミュレーション環境におけるポリシ経路制御の性能評価 • リンク切り替えオーバーヘッド • 最適経路の選択

インターネット自動車における ポリシ経路制御を用いた 複数リンク活用技術の研究
