Presentation Transcript
slide1

网络互联与实现

计算机网络技术教研室王宏群

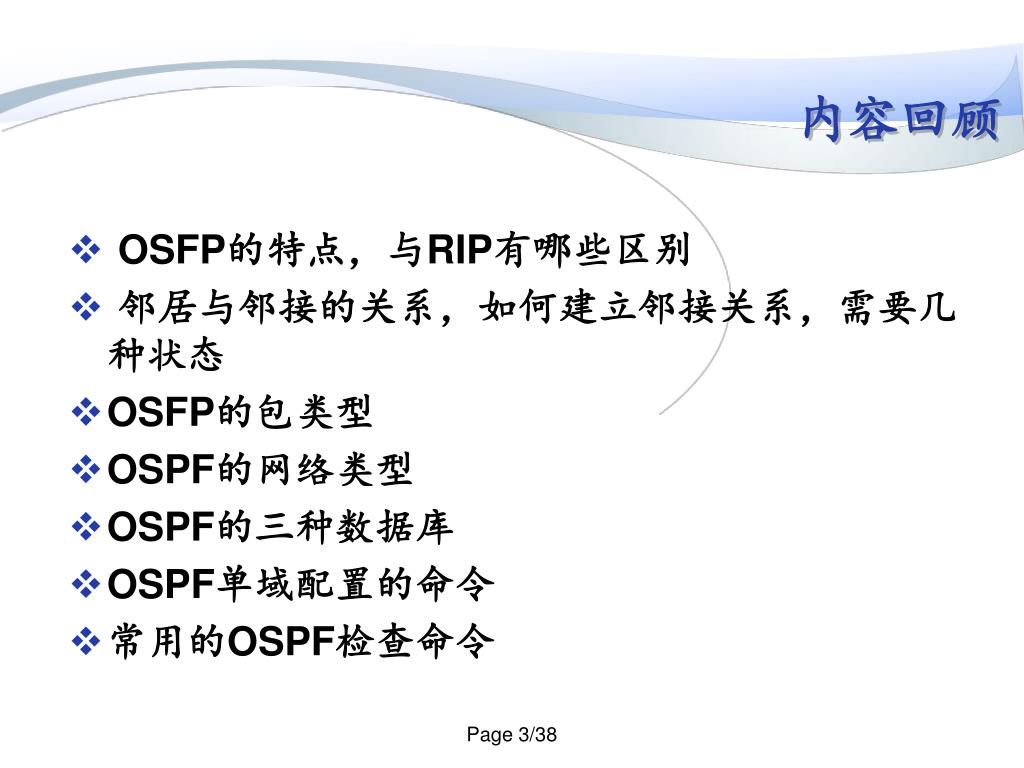

slide3
内容回顾

OSFP的特点,与RIP有哪些区别

邻居与邻接的关系,如何建立邻接关系,需要几种状态

OSFP的包类型

OSPF的网络类型

OSPF的三种数据库

OSPF单域配置的命令

常用的OSPF检查命令

Page 3/38

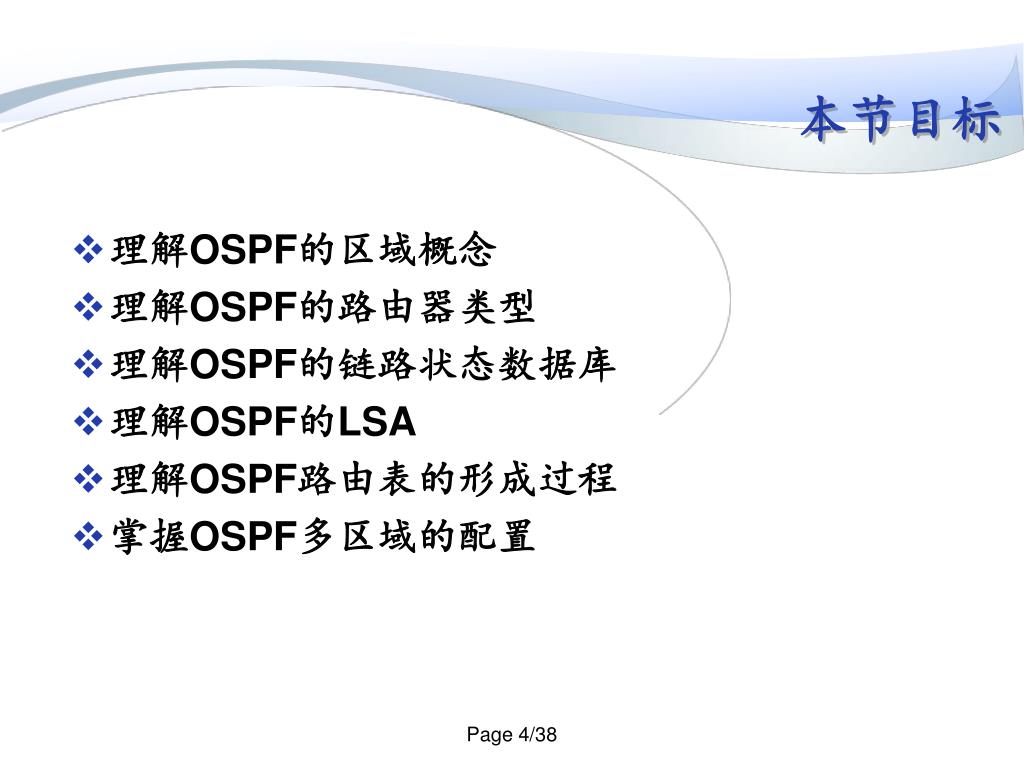

slide4
本节目标

理解OSPF的区域概念

理解OSPF的路由器类型

理解OSPF的链路状态数据库

理解OSPF的LSA

理解OSPF路由表的形成过程

掌握OSPF多区域的配置

Page 4/38

slide5
本节结构

骨干区域

区域

末梢区域

非骨干区域

完全末梢区域

骨干路由器

路由器类型

非纯末梢区域

内部路由器

区域边界路由器ABR

邻接关系数据库

OSPF

自治系统边界路由器ASBR

链路状态数据库

路由器LSA

网络LSA

路由表

网络汇总LSA

链路状态

通告LSA

ASBR汇总LSA

AS外部LSA

NSSA外部LSA

Page 5/38

slide6

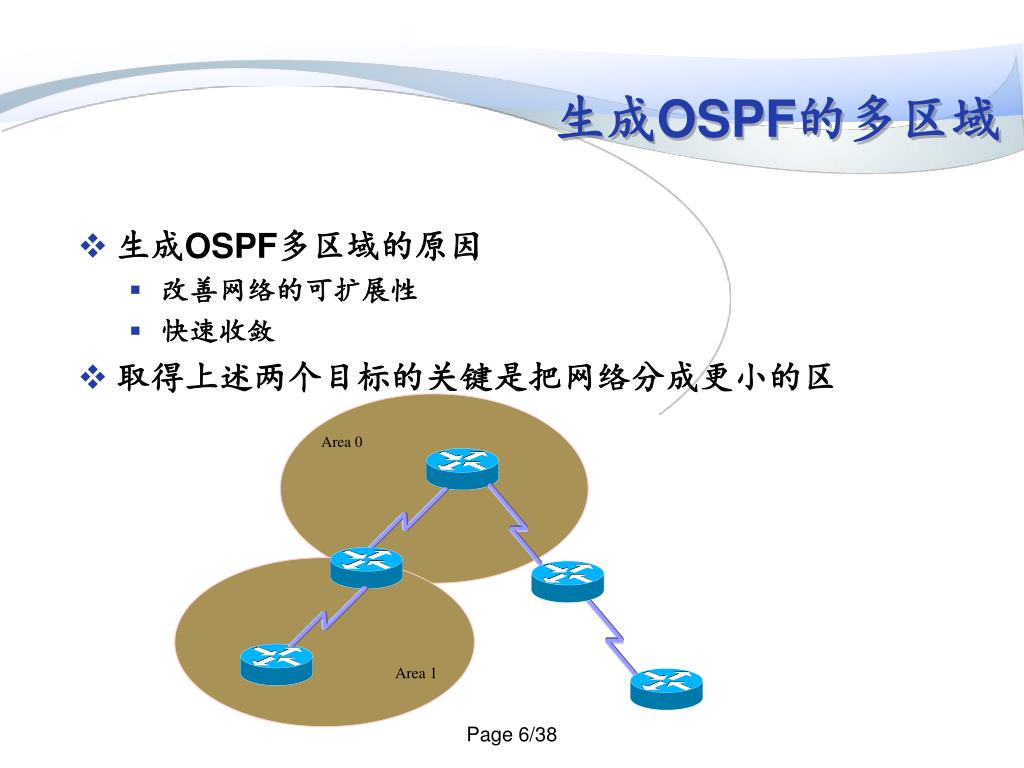

生成OSPF的多区域

生成OSPF多区域的原因

改善网络的可扩展性

快速收敛

取得上述两个目标的关键是把网络分成更小的区

Page 6/38

ospf 2 1

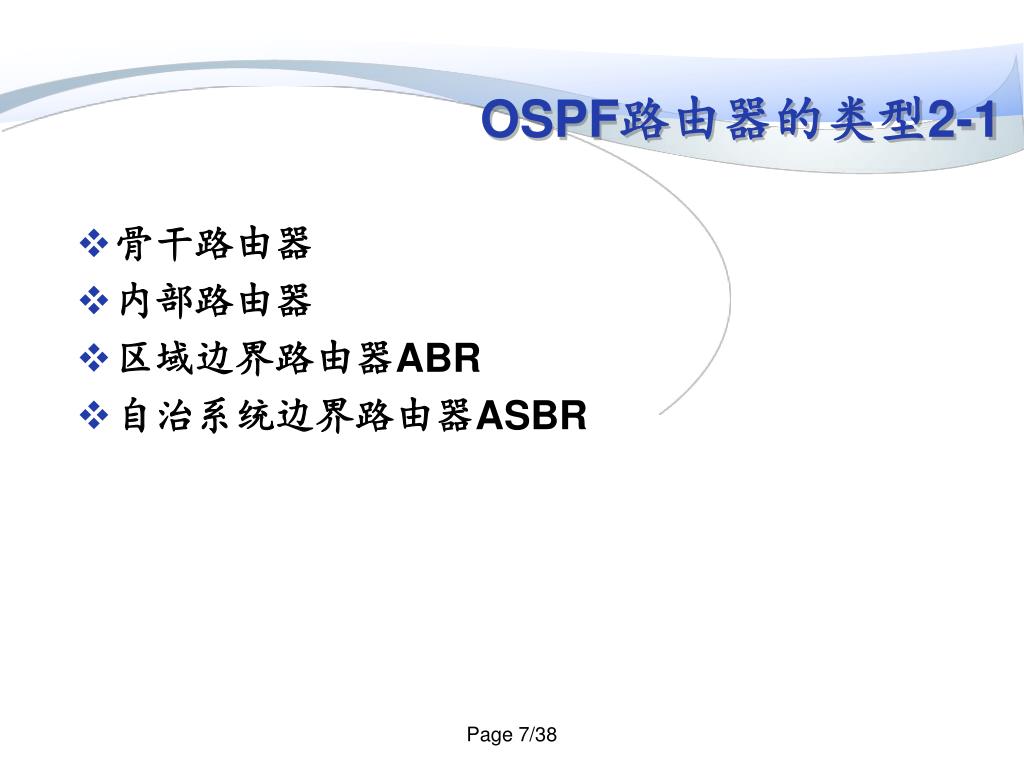

OSPF路由器的类型2-1

骨干路由器

内部路由器

区域边界路由器ABR

自治系统边界路由器ASBR

Page 7/38

ospf 2 2
OSPF路由器的类型2-2

只保存本区域内的链路状态信息

用来连接区域0和其他区域

用来连接OSPF的AS与外部其他的路由

区域边界路由器/ABR

Area 1

Area 0

Area 2

内部路由器

内部路由器

内部路由器

区域边界路由器/ABR

自制系统边界路由器/ASBR

Page 8/38

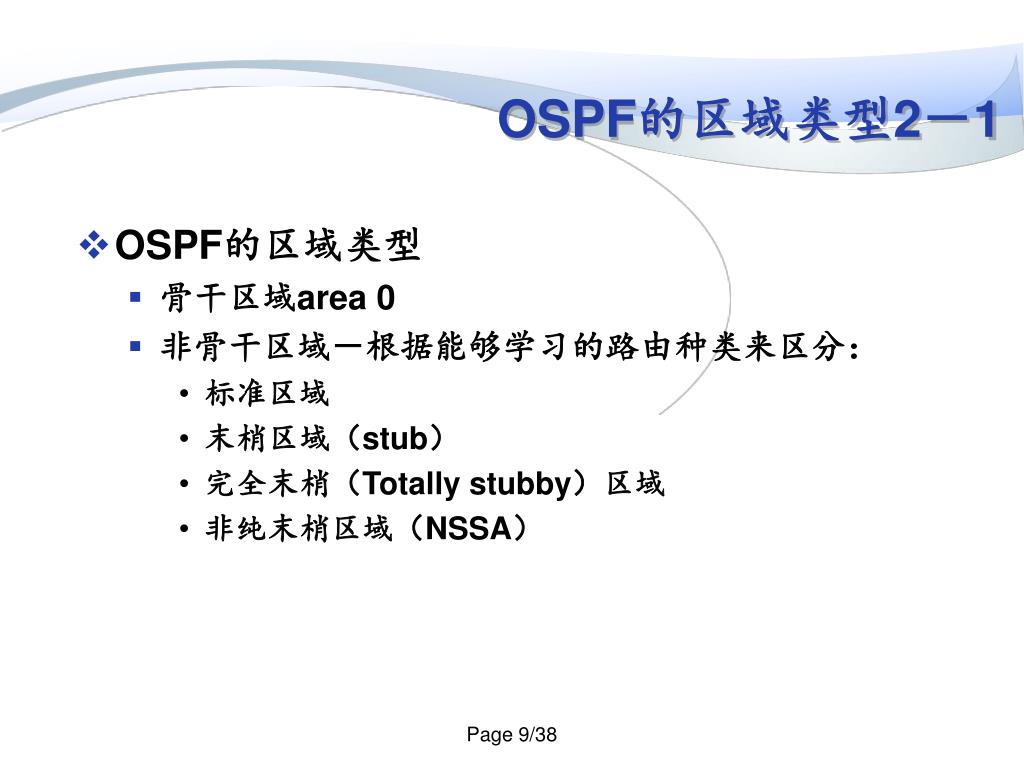

ospf 2 11
OSPF的区域类型2-1

OSPF的区域类型

骨干区域area 0

非骨干区域-根据能够学习的路由种类来区分:

标准区域

末梢区域(stub)

完全末梢(Totally stubby)区域

非纯末梢区域(NSSA)

Page 9/38

ospf nssa
生成OSPF的多区域-NSSA

NSSA区域是OSPF RFC的补遗

定义了特殊的LSA类型7

提供类似stub area和totally stubby area的优点

可以包含ASBR

Page 10/38

ospf 2 21
OSPF的区域类型2-2

Totally stub区域

NSSA区域

stub区域

标准区域

Area 1

ABR

Area 0

ABR

Area 2

RIP

ASBR负责将外部路由注入到OSPF的网络中

ABR负责将area 1的链路状态信息汇总后发送到area 0

将其他区域的链路信息汇总后发送给area 1

ASBR不能将外部路由注入到OSPF的网络中

1.能学习其他区域的路由2.能学习外部路由

1.ASBR不能将外部路由注入到OSPF的网络中

2.ABR不会将其他区域的路由发送到area 1中,而是用一条缺省路由代替

1.可以学习本区域连接的外部路由;

2.不学习其他区域转发进来的外部路由

RIP

ASBR

Page 11/38

slide12
阶段总结

OSPF分成多区域的原因

改善网络的可扩展性

加快收敛

OSPF多区域的分类

骨干区域

非骨干区域

标准区域

末梢区域

完全末梢区域

非纯末梢区域

OSPF路由器的类型

骨干路由器

内部路由器

ABR

ASBR

Page 12/38

slide13

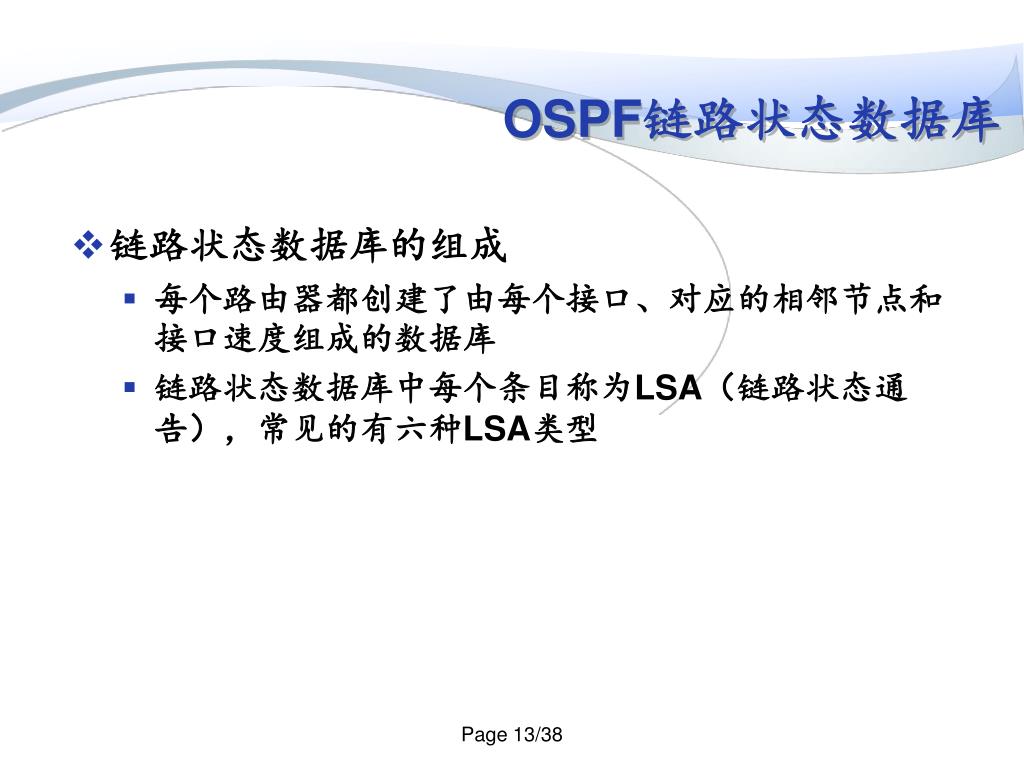

OSPF链路状态数据库

链路状态数据库的组成

每个路由器都创建了由每个接口、对应的相邻节点和接口速度组成的数据库

链路状态数据库中每个条目称为LSA(链路状态通告),常见的有六种LSA类型

Page 13/38

ospf 6 1
OSPF链路状态通告6-1

链路状态通告LSA的类型

Page 14/38

ospf 6 2
OSPF链路状态通告6-2

路由器LSA

每一台路由器都会产生路由器LSA通告,列出了路由器所有的链路或接口,指明它们的状态和沿每条链路方向出站的代价

这些LSA通告只会在始发它们的区域内部进行泛洪

Page 15/38

ospf 6 3
OSPF链路状态通告6-3

网络LSA (Network LSA)

每一个多路访问网络中的指定路由器DR将会产生网络LSA通告

用来描绘一个多路访问网络和与之相连的所有路由器

Page 16/38

ospf 6 4
OSPF链路状态通告6-4

网络汇总LSA

由ABR路由器始发,发送网络汇总LSA到一个区域,用来通告该区域外部的目的地址

是ABR路由器告诉与之相连的区域内的内部路由器,它所能到达的目的地址的一种方法

Page 17/38

ospf 6 5

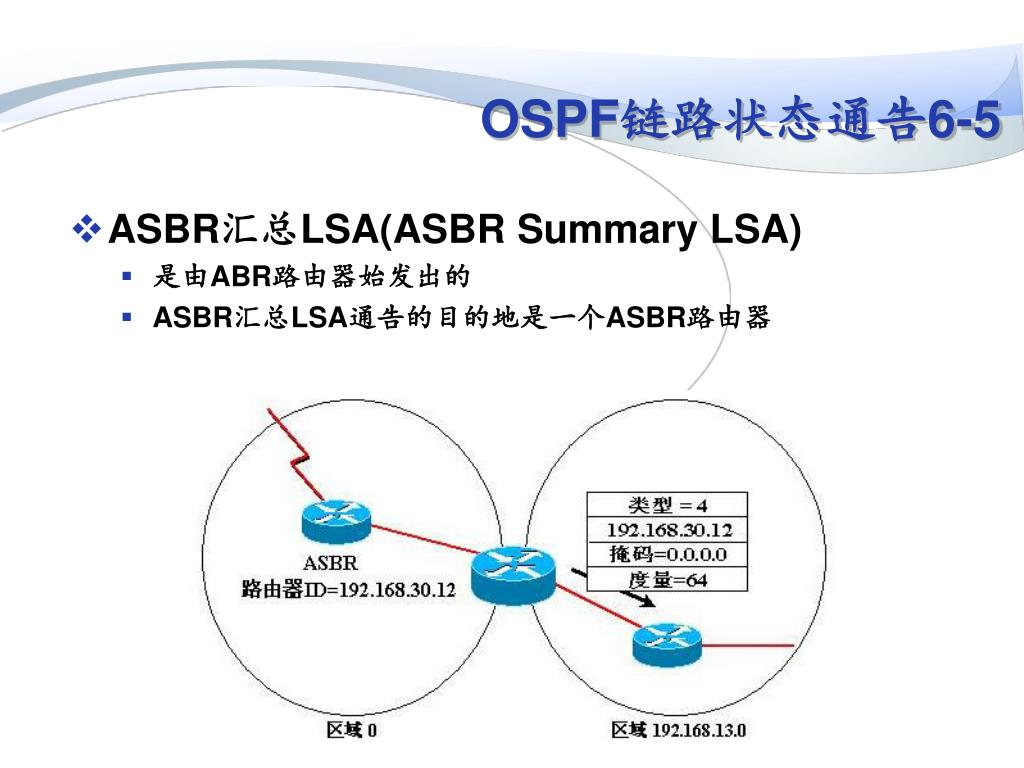

OSPF链路状态通告6-5

ASBR汇总LSA(ASBR Summary LSA)

是由ABR路由器始发出的

ASBR汇总LSA通告的目的地是一个ASBR路由器

Page 18/38

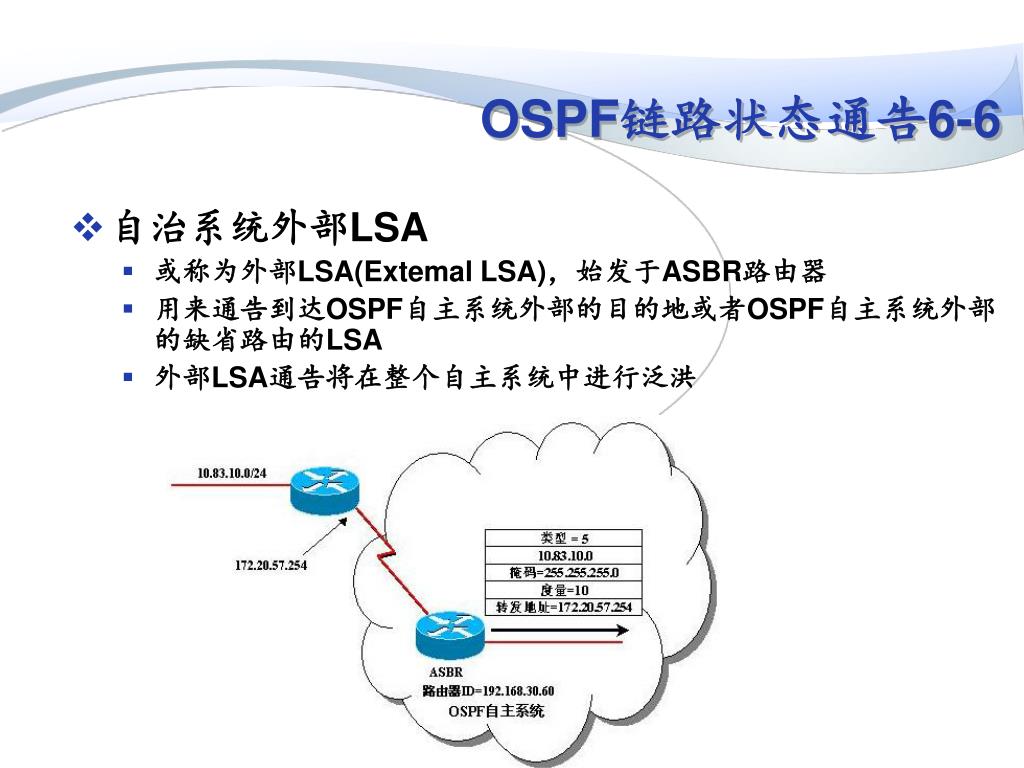

ospf 6 6
OSPF链路状态通告6-6

自治系统外部LSA

或称为外部LSA(Extemal LSA),始发于ASBR路由器

用来通告到达OSPF自主系统外部的目的地或者OSPF自主系统外部的缺省路由的LSA

外部LSA通告将在整个自主系统中进行泛洪

Page 19/38

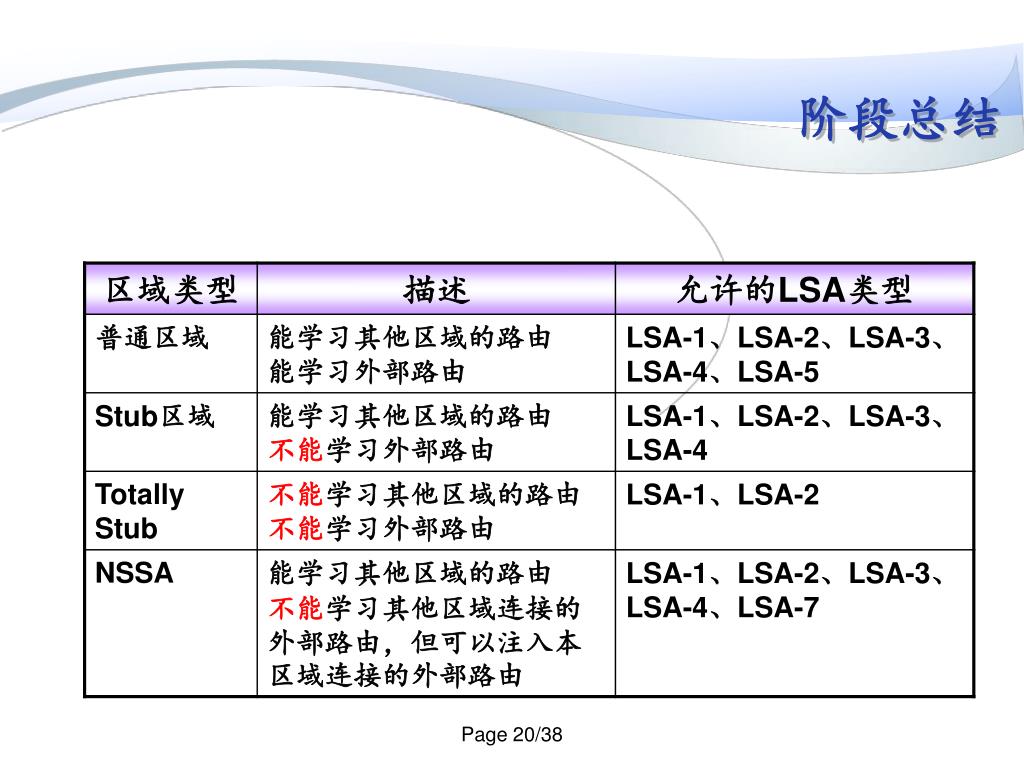

slide20
阶段总结

Page 20/38

ospf 2 12
OSPF路由表-目的类型2-1

网络条目(Network Entries)是数据包所要转发的目的网络地址。这些网络条目就是记录到路由表中的目的网络地址

Page 21/38

ospf 2 22

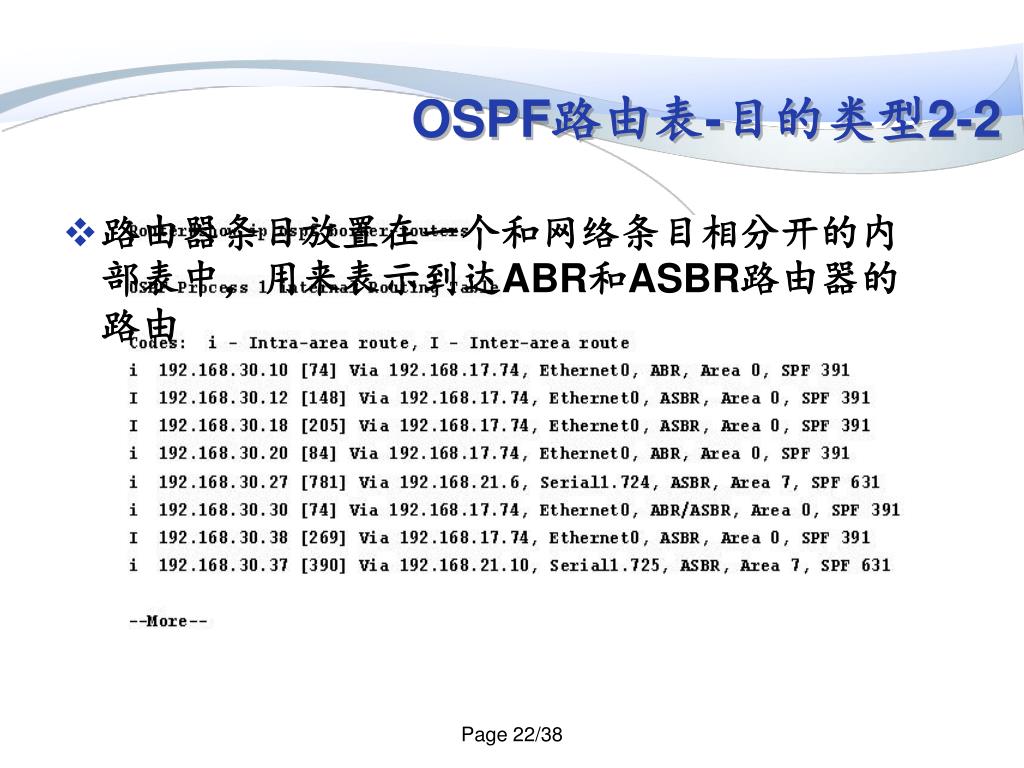

OSPF路由表-目的类型2-2

路由器条目放置在一个和网络条目相分开的内部表中,用来表示到达ABR和ASBR路由器的路由

Page 22/38

ospf 2 13

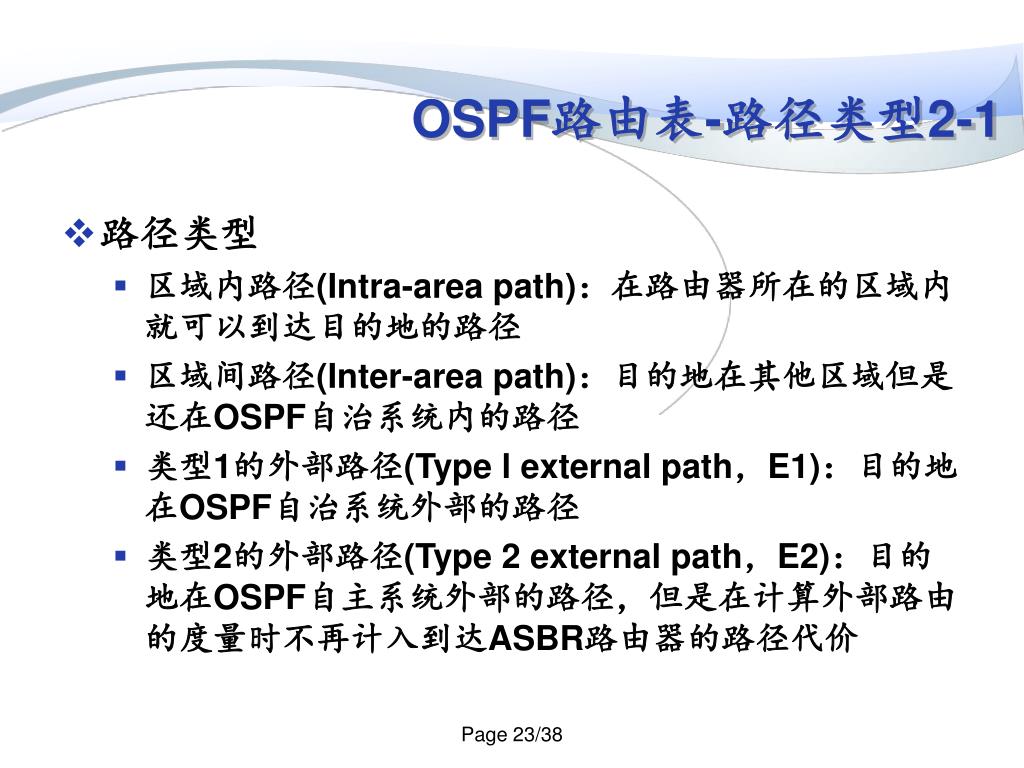

OSPF路由表-路径类型2-1

路径类型

区域内路径(Intra-area path):在路由器所在的区域内就可以到达目的地的路径

区域间路径(Inter-area path):目的地在其他区域但是还在OSPF自治系统内的路径

类型1的外部路径(Type l external path,E1):目的地在OSPF自治系统外部的路径

类型2的外部路径(Type 2 external path,E2):目的地在OSPF自主系统外部的路径,但是在计算外部路由的度量时不再计入到达ASBR路由器的路径代价

Page 23/38

ospf 2 23
OSPF路由表-路径类型2-2

路由器A有两条到达外部目的网络10.1.2.0的路径

E1类型:

路径A-B-D的代价是35(5+20+10)

路径A-C-D代价为50(30+10+10)

E2类型:

路径A-B-D的代价是30(20+10)

路径A-C-D的代价为20(10+10)

优先

优先

Page 24/38

slide25
OSPF路由表查找

路由表的查找

选择可以和目的地址最精确匹配的路由,即最长匹配—拥有最长的地址掩码的路由

通过排除次优的路径类型来剪除(prune)可选择条目的集合

路径类型根据下面的次序排列优先级,l表示最高的优先级,而4表示最低的优先级:

区域内路径 1

区域间路径 2

E1外部路径 3

E2外部路径 4

Page 25/38

slide26
阶段总结

OSPF路由表的组成

目的类型

路径类型

OSPF路由表的形成

利用SPF算法针对链路状态数据库计算出到达每个网络的最佳路径

OSPF路由表的查找

Page 26/38

ospf area 4 1
OSPF多area的配置4-1

配置一个ABR

在两个区域内通告网段,所以它是一台ABR

Page 27/38

ospf area 4 2
OSPF多area的配置4-2

配置一个ASBR

这是一台ASBR,它将会把学到的RIP路由在OSPF内进行重分发

Page 28/38

ospf area 4 3
OSPF多area的配置4-3

配置一个stub area

Router(config-router)# areaarea-id stub

Stub关键字表明该路由属于末梢区域

Stub关键字表明该路由属于末梢区域

Page 29/38

ospf area 4 4
OSPF多area的配置4-4

配置一个totally stubby area

Router(config-router)# areaarea-id stub no-summary

no-summary使其成为一个完全末梢区域

Page 30/38

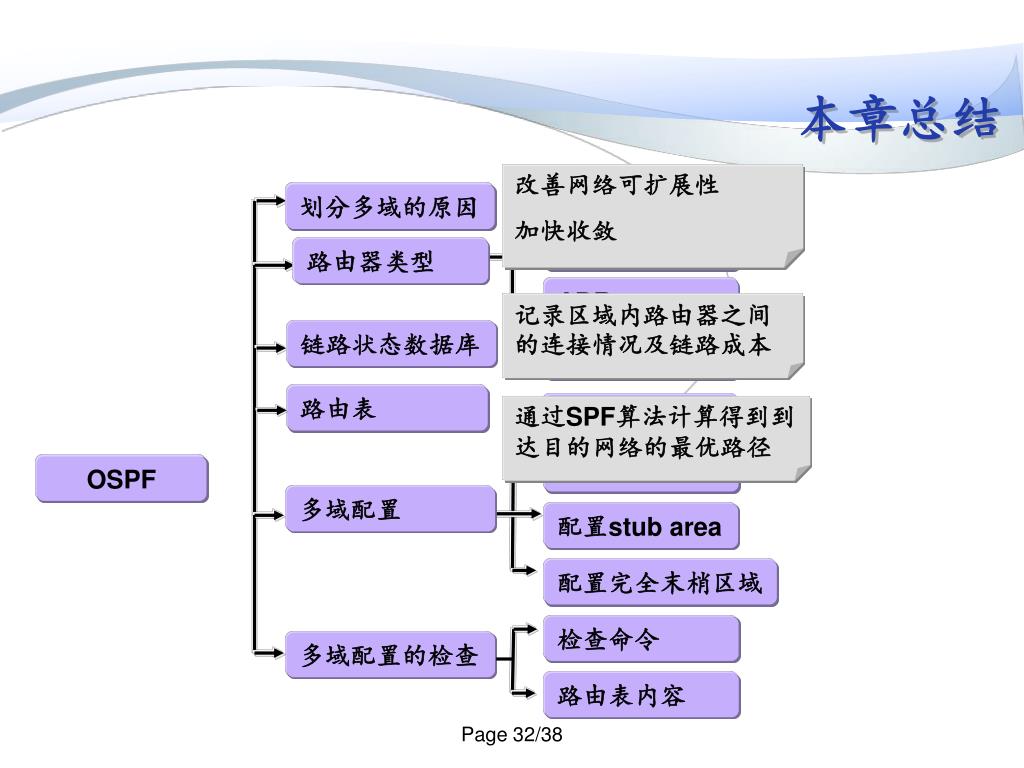

slide32
本章总结

改善网络可扩展性

加快收敛

骨干路由器

划分多域的原因

内部路由器

路由器类型

ABR

记录区域内路由器之间的连接情况及链路成本

链路状态数据库

ASBR

路由表

配置ABR

通过SPF算法计算得到到达目的网络的最优路径

配置ASBR

OSPF

多域配置

配置stub area

配置完全末梢区域

检查命令

多域配置的检查

路由表内容

Page 32/38

slide33
实验1---网络拓扑
  • BENET公司总部位于北京,在上海、广州拥有分公司,现将三个地方的办公网络用OSPF连接起来,网络拓扑如下图所示

Page 33/38

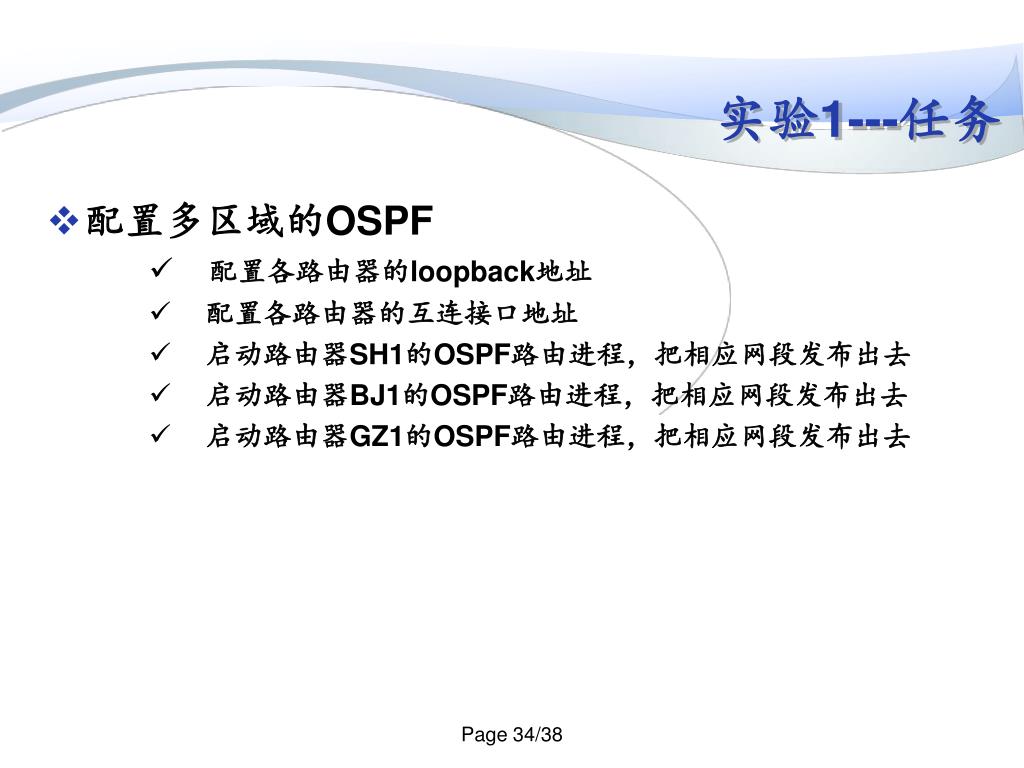

slide34
实验1---任务

配置多区域的OSPF

配置各路由器的loopback地址

配置各路由器的互连接口地址

启动路由器SH1的OSPF路由进程,把相应网段发布出去

启动路由器BJ1的OSPF路由进程,把相应网段发布出去

启动路由器GZ1的OSPF路由进程,把相应网段发布出去

Page 34/38

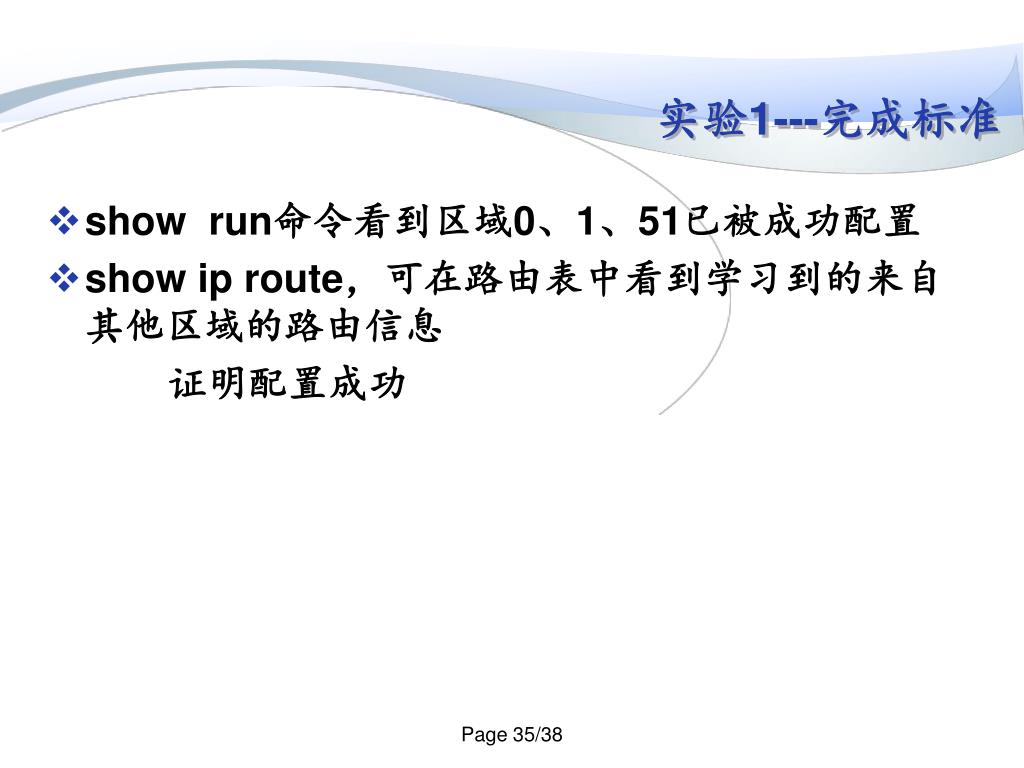

slide35
实验1---完成标准

show run命令看到区域0、1、51已被成功配置

show ip route,可在路由表中看到学习到的来自其他区域的路由信息

证明配置成功

Page 35/38

slide36
实验2---任务

配置多区域的OSPF

配置路由器BJ1和GZ1所属的区域area 51为stub区域

Page 36/38

slide37

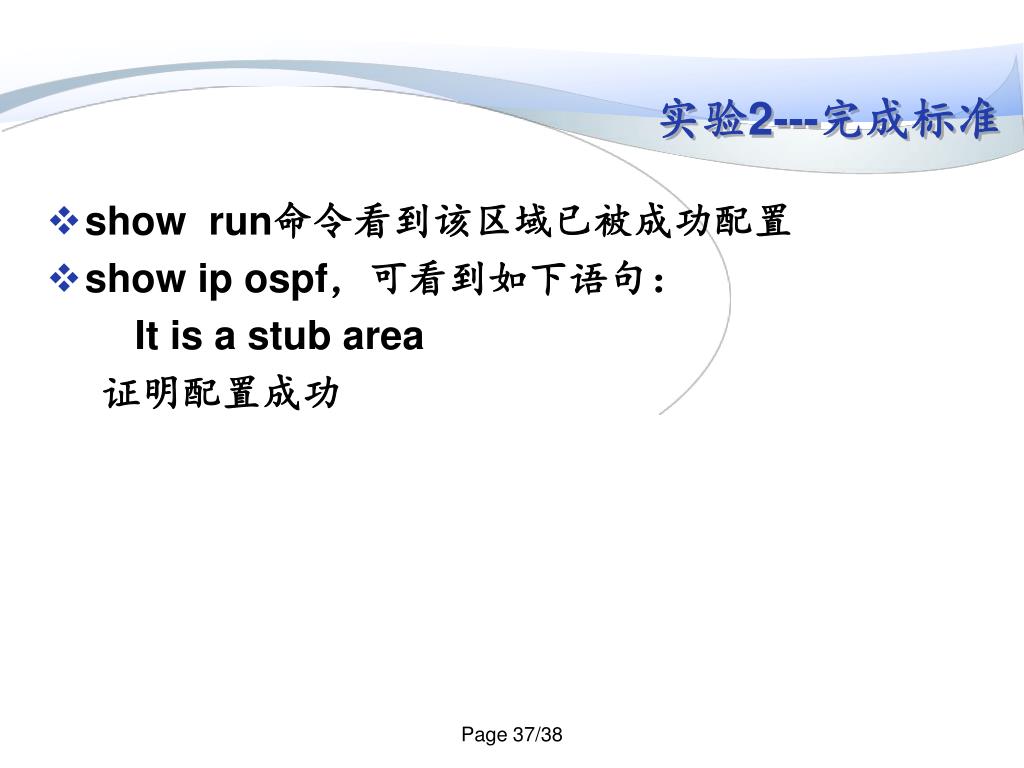

实验2---完成标准

show run命令看到该区域已被成功配置

show ip ospf,可看到如下语句:

It is a stub area

证明配置成功

Page 37/38

slide38
实验3---任务

配置完全末梢区域

使用no-summary命令完成

Page 38/38

slide39
实验3---完成标准

show run命令看到该区域已被成功配置

show ip ospf,可看到如下语句:

It is a stub area, no summary LSA in this area

证明配置成功

Page 39/38
