实训九变压器安装与检修

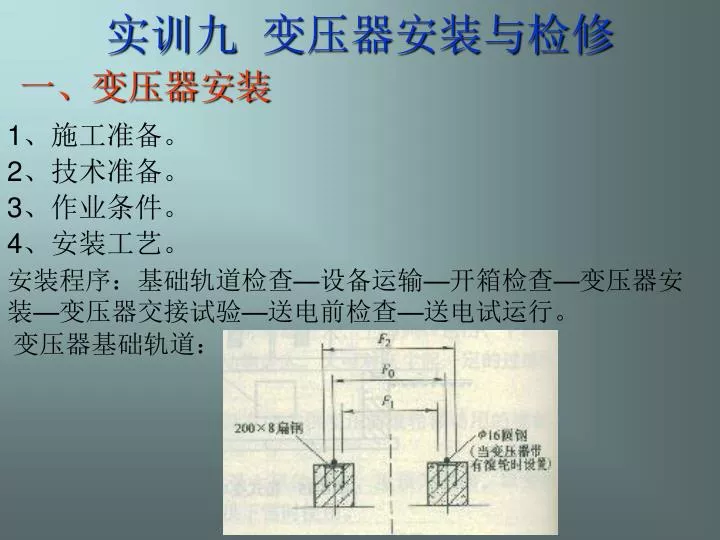

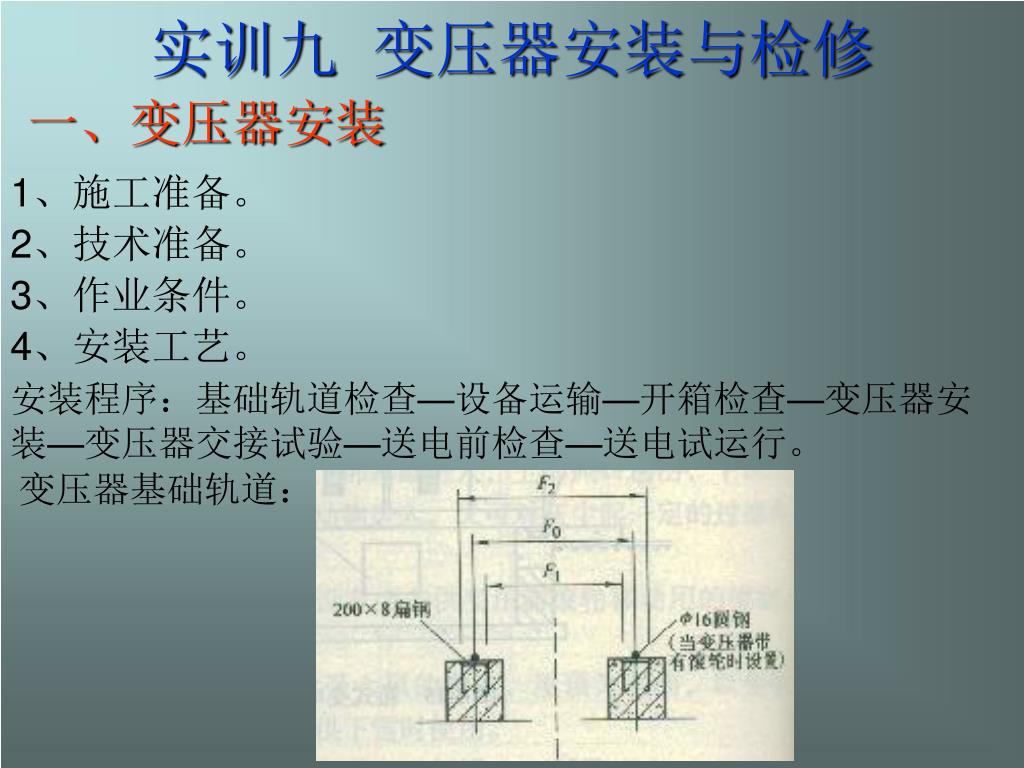

实训九变压器安装与检修 1、施工准备。一、变压器安装 2、技术准备。 3、作业条件。 4、安装工艺。安装程序：基础轨道检查—设备运输—开箱检查—变压器安装—变压器交接试验—送电前检查—送电试运行。变压器基础轨道：

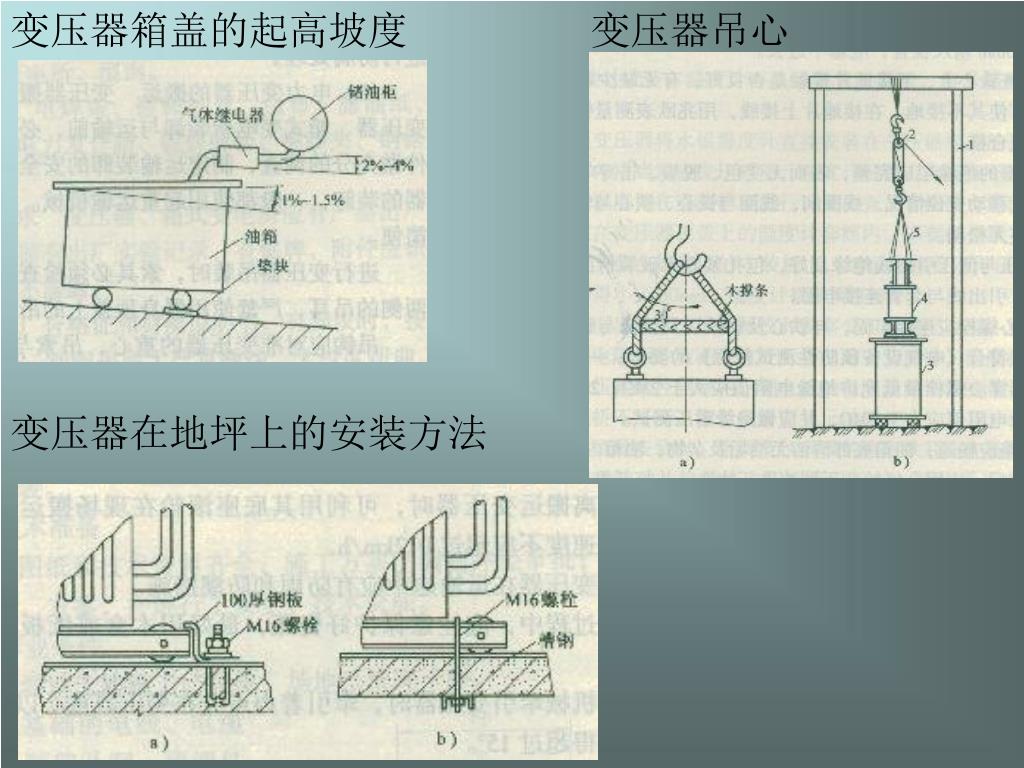

变压器箱盖的起高坡度 变压器吊心变压器在地坪上的安装方法

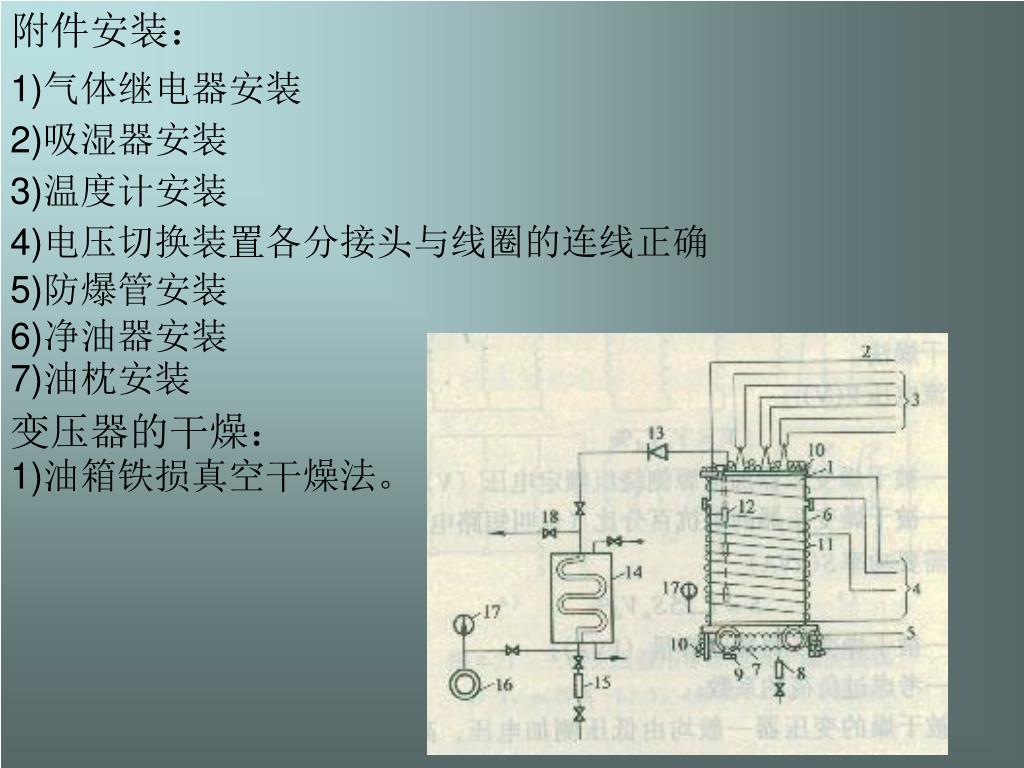

附件安装： 1)气体继电器安装 2)吸湿器安装 3)温度计安装 4)电压切换装置各分接头与线圈的连线正确 5)防爆管安装 6)净油器安装 7)油枕安装变压器的干燥： 1)油箱铁损真空干燥法。

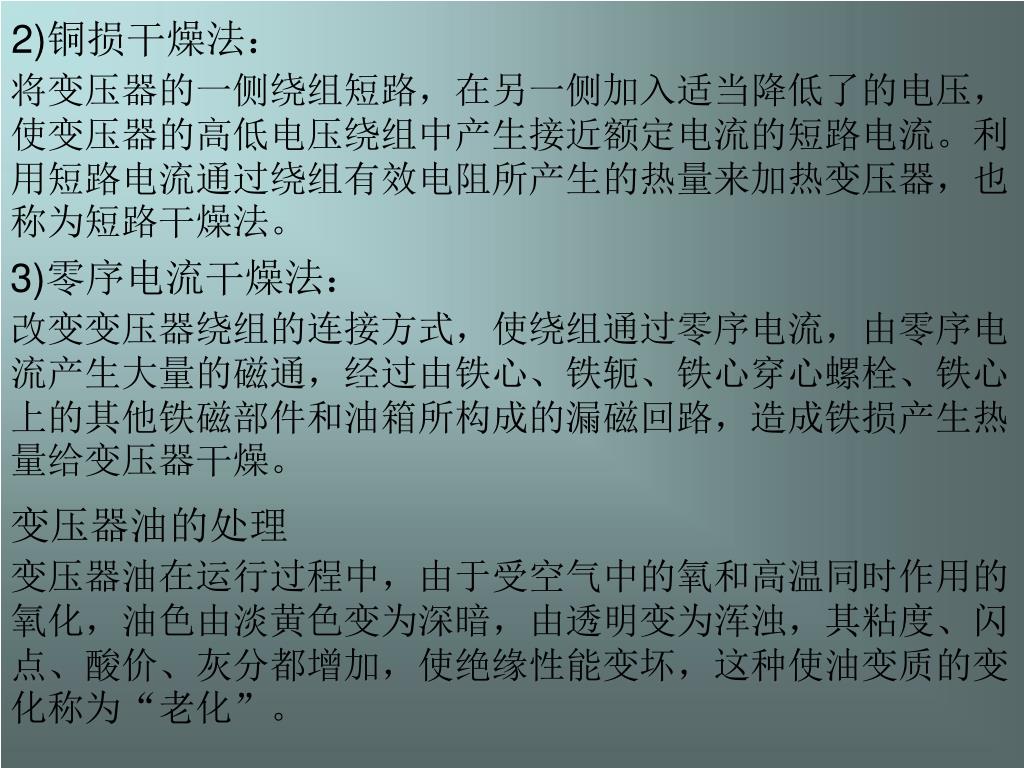

2)铜损干燥法： 将变压器的一侧绕组短路，在另一侧加入适当降低了的电压，使变压器的高低电压绕组中产生接近额定电流的短路电流。利用短路电流通过绕组有效电阻所产生的热量来加热变压器，也称为短路干燥法。 3)零序电流干燥法：改变变压器绕组的连接方式，使绕组通过零序电流，由零序电流产生大量的磁通，经过由铁心、铁轭、铁心穿心螺栓、铁心上的其他铁磁部件和油箱所构成的漏磁回路，造成铁损产生热量给变压器干燥。变压器油的处理变压器油在运行过程中，由于受空气中的氧和高温同时作用的氧化，油色由淡黄色变为深暗，由透明变为浑浊，其粘度、闪点、酸价、灰分都增加，使绝缘性能变坏，这种使油变质的变化称为“老化”。

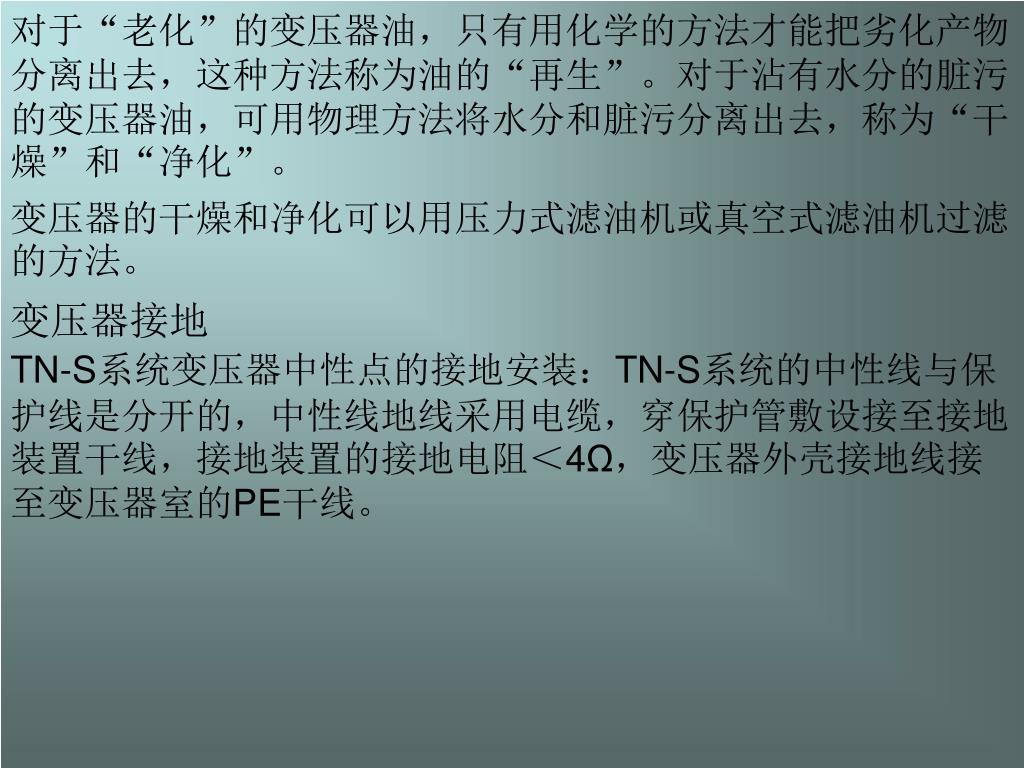

对于“老化”的变压器油，只有用化学的方法才能把劣化产物分离出去，这种方法称为油的“再生”。对于沾有水分的脏污的变压器油，可用物理方法将水分和脏污分离出去，称为“干燥”和“净化”。变压器的干燥和净化可以用压力式滤油机或真空式滤油机过滤的方法。变压器接地 TN-S系统变压器中性点的接地安装：TN-S系统的中性线与保护线是分开的，中性线地线采用电缆，穿保护管敷设接至接地装置干线，接地装置的接地电阻＜4Ω，变压器外壳接地线接至变压器室的PE干线。

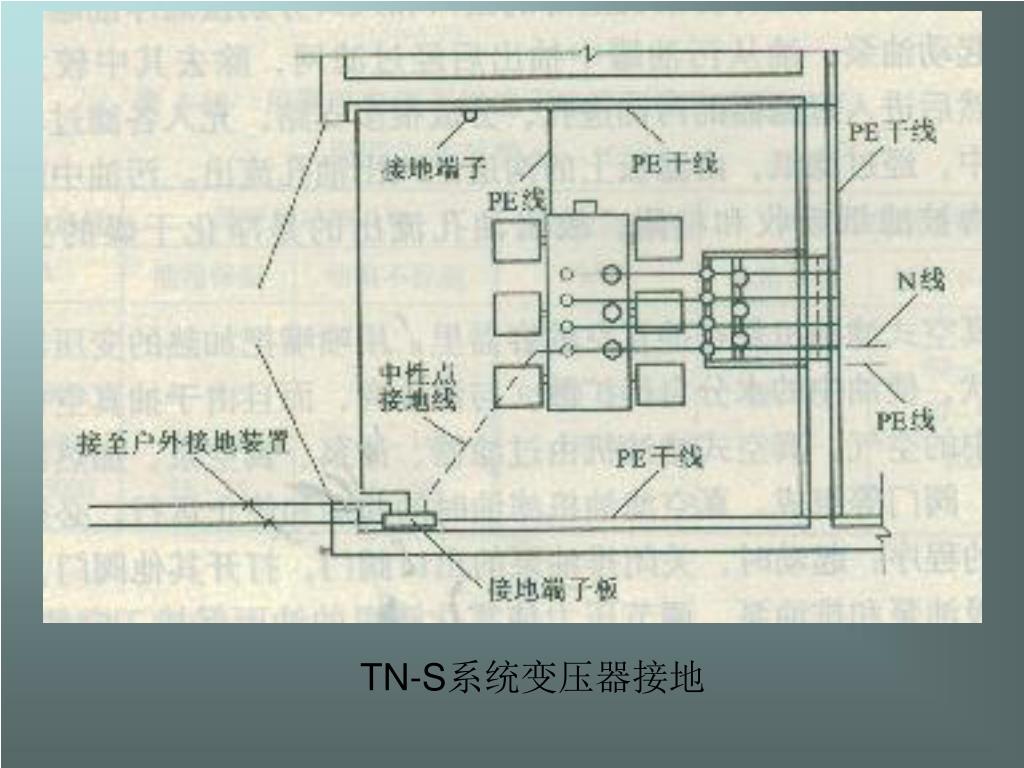

TN-S系统变压器接地

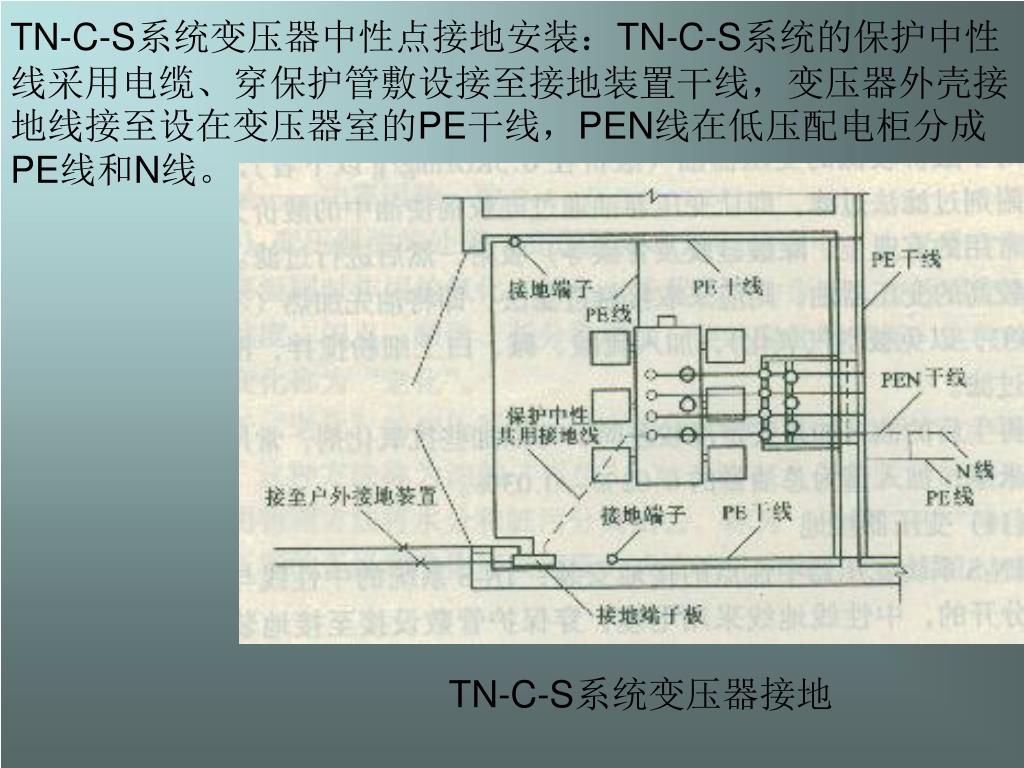

TN-C-S系统变压器中性点接地安装：TN-C-S系统的保护中性线采用电缆、穿保护管敷设接至接地装置干线，变压器外壳接地线接至设在变压器室的PE干线，PEN线在低压配电柜分成PE线和N线。TN-C-S系统变压器中性点接地安装：TN-C-S系统的保护中性线采用电缆、穿保护管敷设接至接地装置干线，变压器外壳接地线接至设在变压器室的PE干线，PEN线在低压配电柜分成PE线和N线。 TN-C-S系统变压器接地

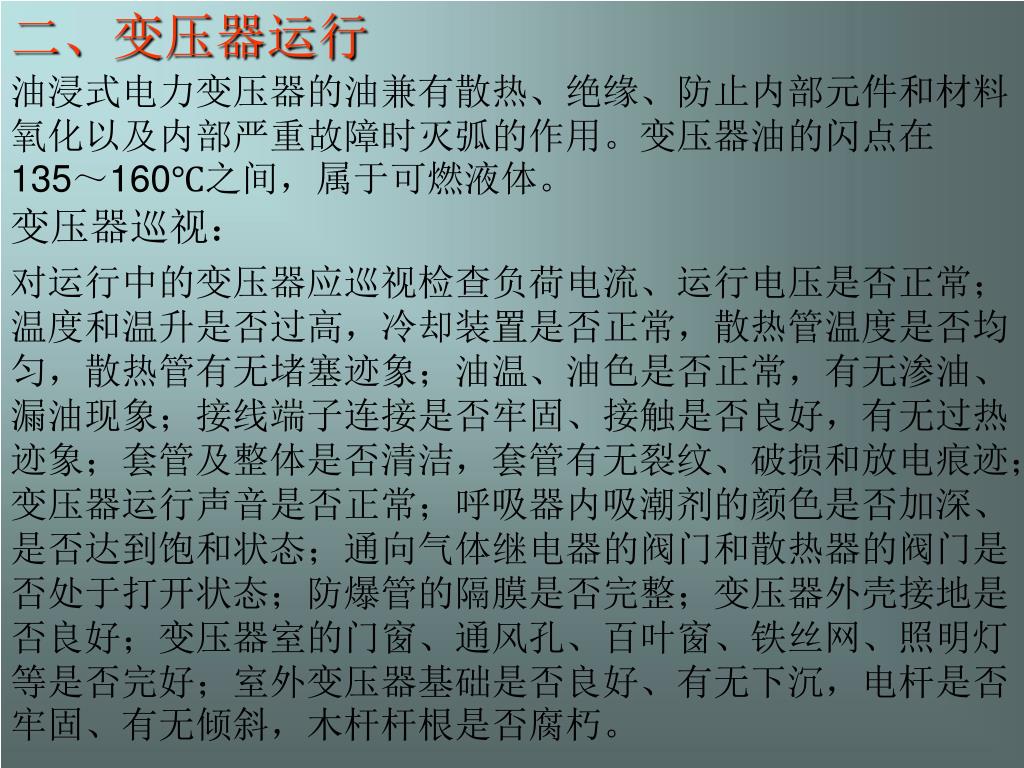

二、变压器运行 油浸式电力变压器的油兼有散热、绝缘、防止内部元件和材料氧化以及内部严重故障时灭弧的作用。变压器油的闪点在135～160℃之间，属于可燃液体。变压器巡视：对运行中的变压器应巡视检查负荷电流、运行电压是否正常；温度和温升是否过高，冷却装置是否正常，散热管温度是否均匀，散热管有无堵塞迹象；油温、油色是否正常，有无渗油、漏油现象；接线端子连接是否牢固、接触是否良好，有无过热迹象；套管及整体是否清洁，套管有无裂纹、破损和放电痕迹；变压器运行声音是否正常；呼吸器内吸潮剂的颜色是否加深、是否达到饱和状态；通向气体继电器的阀门和散热器的阀门是否处于打开状态；防爆管的隔膜是否完整；变压器外壳接地是否良好；变压器室的门窗、通风孔、百叶窗、铁丝网、照明灯等是否完好；室外变压器基础是否良好、有无下沉，电杆是否牢固、有无倾斜，木杆杆根是否腐朽。

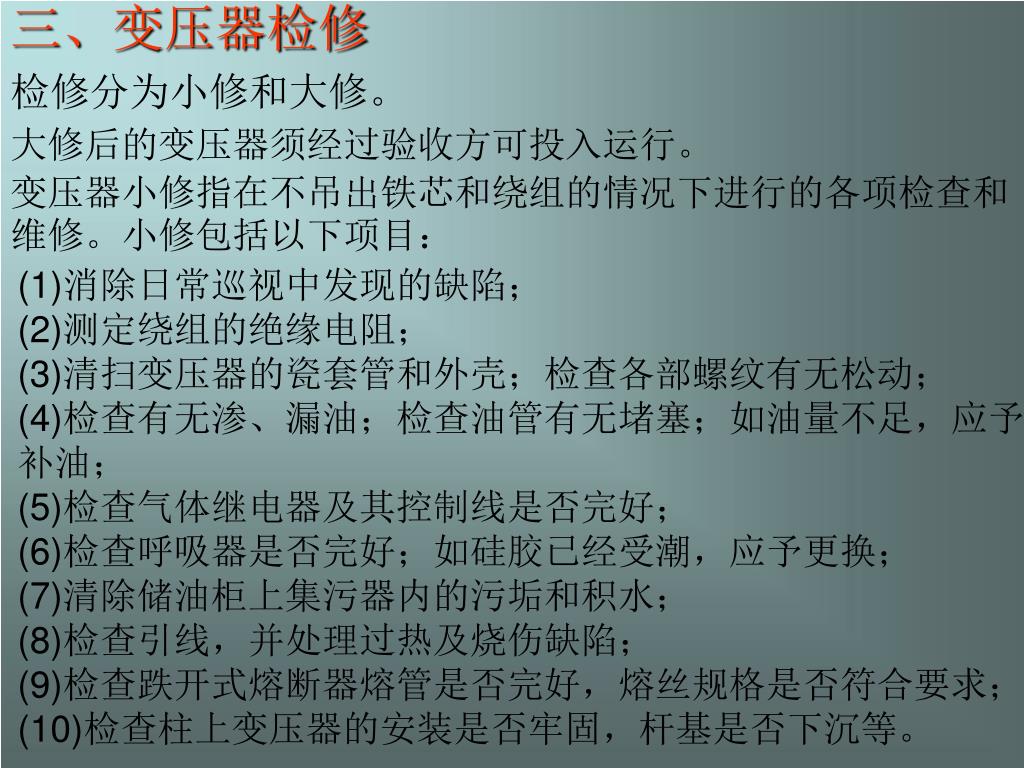

三、变压器检修 检修分为小修和大修。大修后的变压器须经过验收方可投入运行。变压器小修指在不吊出铁芯和绕组的情况下进行的各项检查和维修。小修包括以下项目： (1)消除日常巡视中发现的缺陷； (2)测定绕组的绝缘电阻； (3)清扫变压器的瓷套管和外壳；检查各部螺纹有无松动； (4)检查有无渗、漏油；检查油管有无堵塞；如油量不足，应予补油； (5)检查气体继电器及其控制线是否完好； (6)检查呼吸器是否完好；如硅胶已经受潮，应予更换； (7)清除储油柜上集污器内的污垢和积水； (8)检查引线，并处理过热及烧伤缺陷； (9)检查跌开式熔断器熔管是否完好，熔丝规格是否符合要求； (10)检查柱上变压器的安装是否牢固，杆基是否下沉等。

变压器大修指放出变压器油，吊出铁芯和绕组的检查和维修。大修包括以下项目： (1)清除线圈表面的油污和沉积物，观察绕组绝缘的老化程度；如绝缘已经损坏，应更换绕组； (2)检查铁芯有无松动，压紧螺栓的绝缘是否良好； (3)检查分接开关有无烧伤痕迹，接触是否紧密，定位是否准确，与绕组的连接是否良好； (4)清除连通管、防爆管、散热器等处的油垢，检查是否堵塞； (5)检查气体继电器； (6)检查油循环装置和滤油装置； (7)重新油漆变压器的外壳； (8)按规定进行测量和试验。

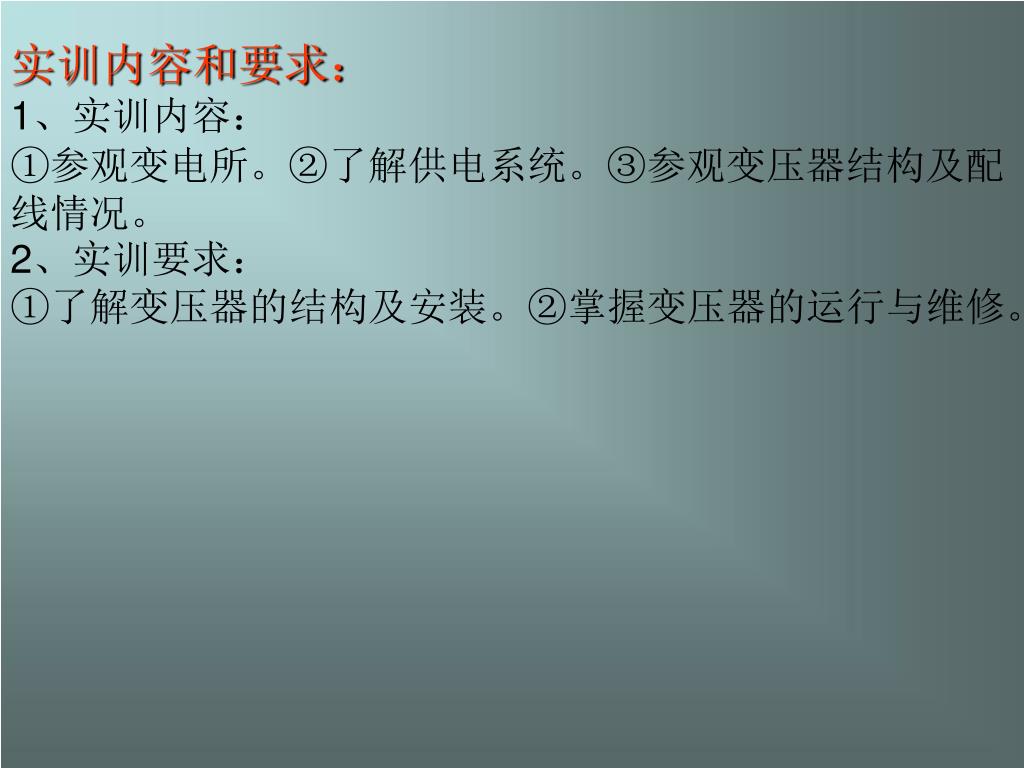

实训内容和要求： 1、实训内容： ①参观变电所。②了解供电系统。③参观变压器结构及配线情况。 2、实训要求： ①了解变压器的结构及安装。②掌握变压器的运行与维修。
