  1. 单片机原理与应用 创新实验学院 杜 猛

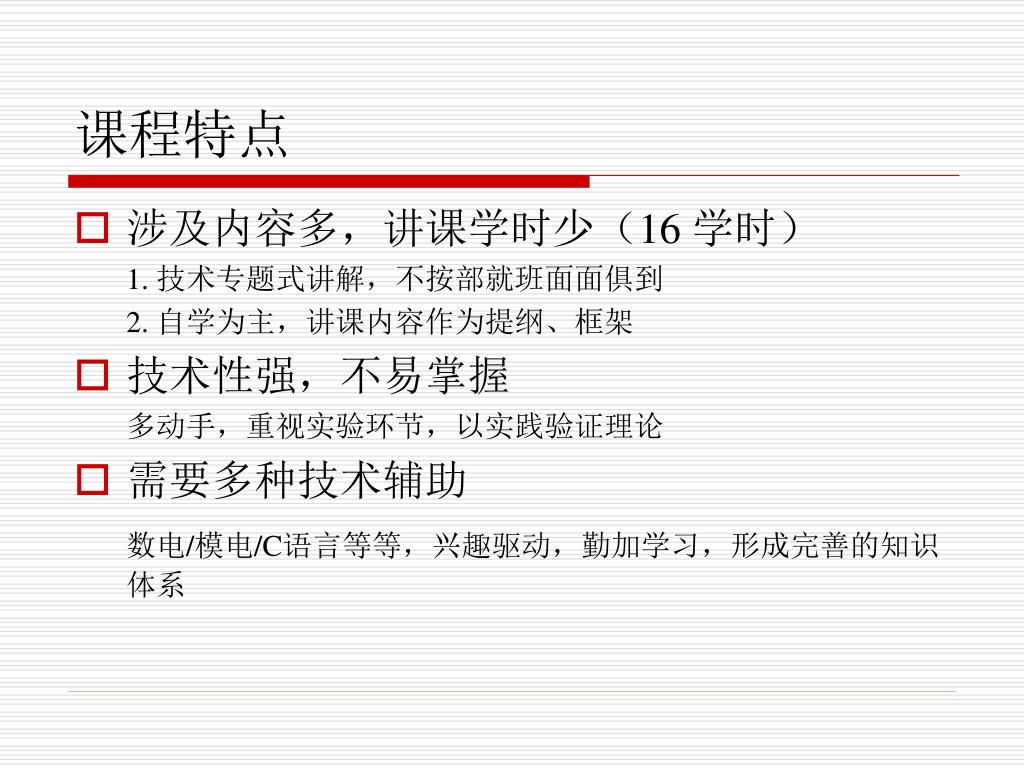

  2. 课程特点 • 涉及内容多，讲课学时少（16 学时） 1. 技术专题式讲解，不按部就班面面俱到 2. 自学为主，讲课内容作为提纲、框架 • 技术性强，不易掌握 多动手，重视实验环节，以实践验证理论 • 需要多种技术辅助 数电/模电/C语言等等，兴趣驱动，勤加学习，形成完善的知识体系

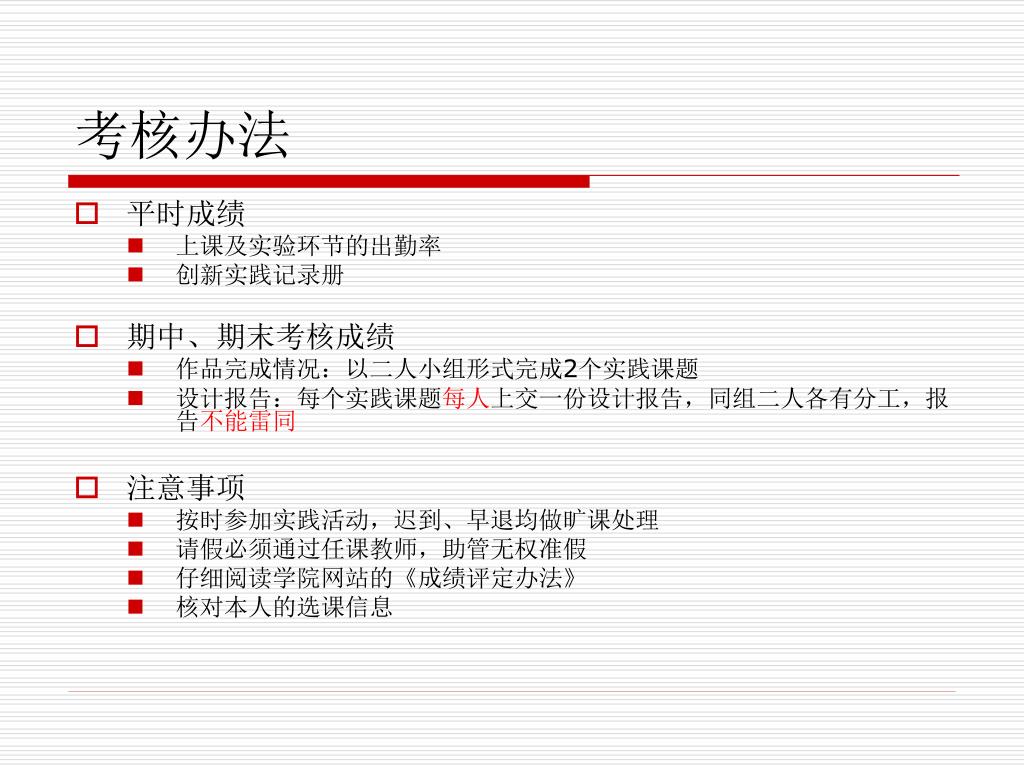

  3. 考核办法 • 平时成绩 • 上课及实验环节的出勤率 • 创新实践记录册 • 期中、期末考核成绩 • 作品完成情况：以二人小组形式完成2个实践课题 • 设计报告：每个实践课题每人上交一份设计报告，同组二人各有分工，报告不能雷同 • 注意事项 • 按时参加实践活动，迟到、早退均做旷课处理 • 请假必须通过任课教师，助管无权准假 • 仔细阅读学院网站的《成绩评定办法》 • 核对本人的选课信息

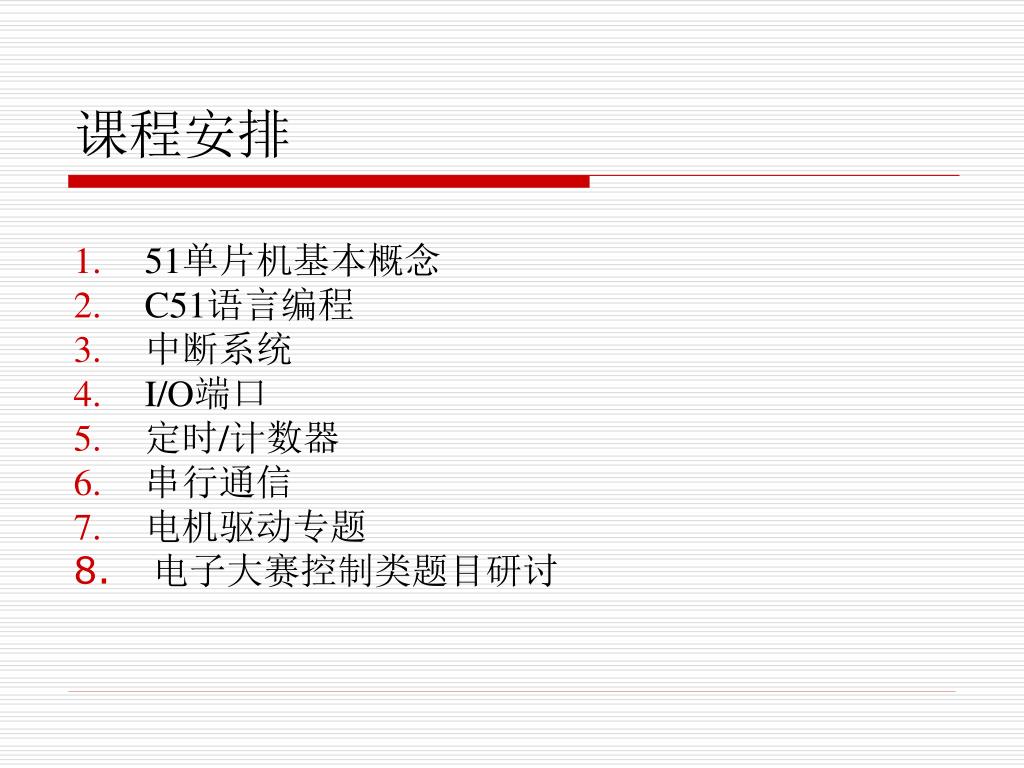

  4. 课程安排 • 51单片机基本概念 • C51语言编程 • 中断系统 • I/O端口 • 定时/计数器 • 串行通信 • 电机驱动专题 • 电子大赛控制类题目研讨

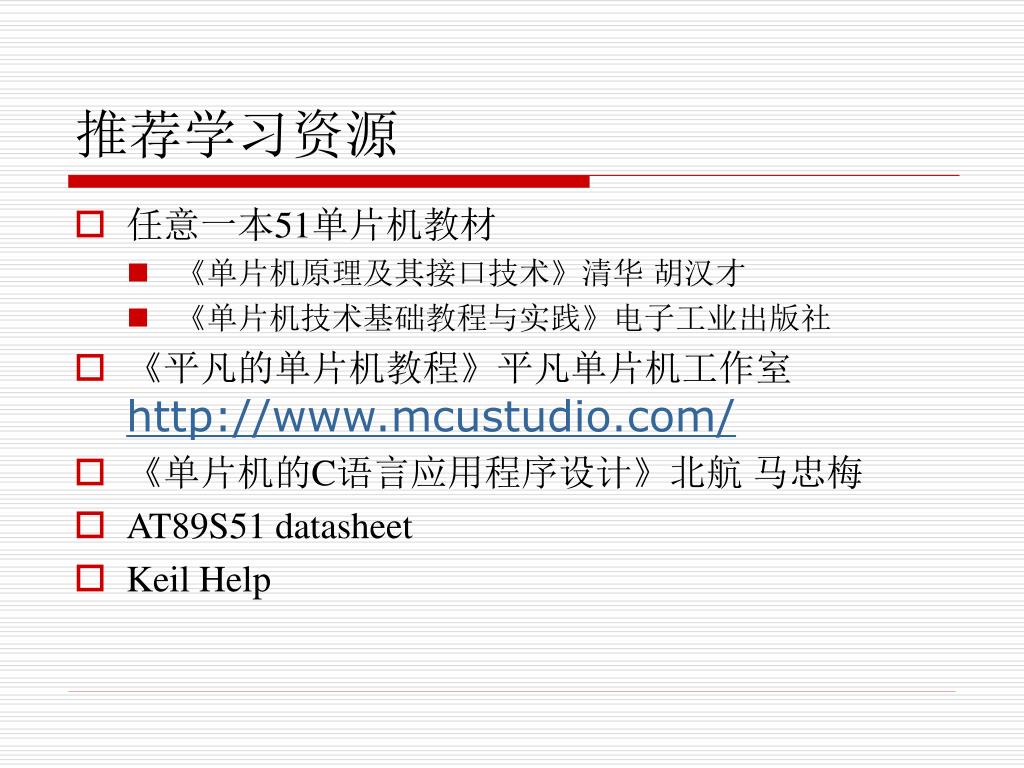

  5. 推荐学习资源 • 任意一本51单片机教材 • 《单片机原理及其接口技术》清华 胡汉才 • 《单片机技术基础教程与实践》电子工业出版社 • 《平凡的单片机教程》平凡单片机工作室http://www.mcustudio.com/ • 《单片机的C语言应用程序设计》北航 马忠梅 • AT89S51 datasheet • KeilHelp

  6. 种类繁多的单片机

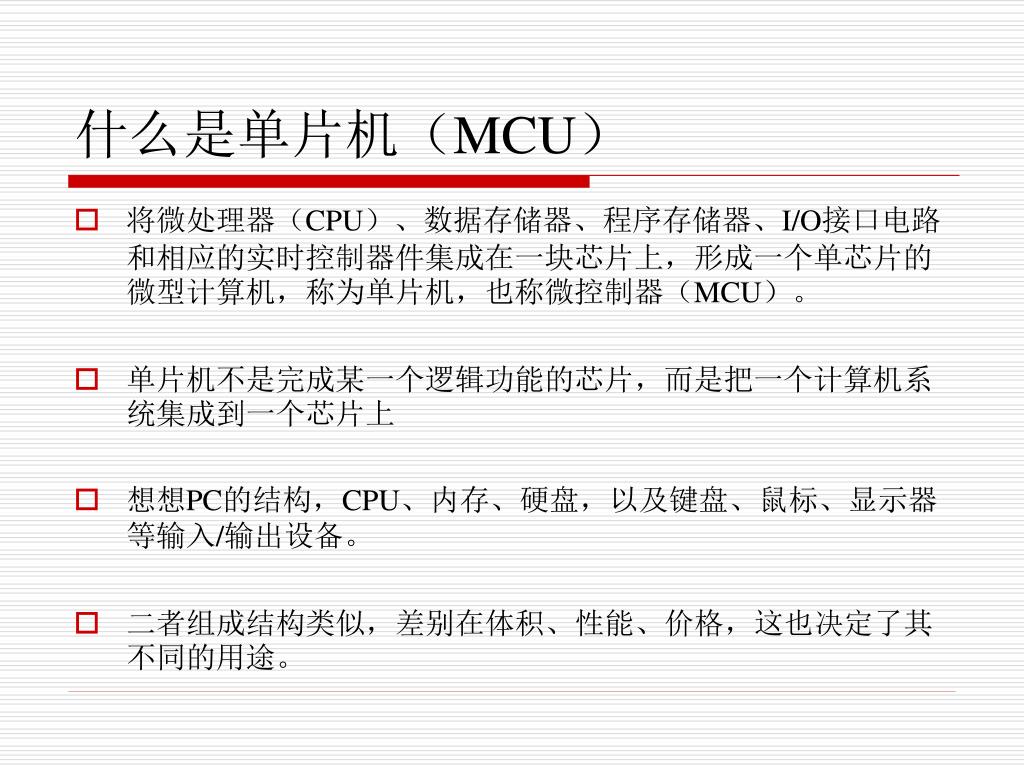

  7. 什么是单片机（MCU） • 将微处理器（CPU）、数据存储器、程序存储器、I/O接口电路和相应的实时控制器件集成在一块芯片上，形成一个单芯片的微型计算机，称为单片机，也称微控制器（MCU）。 • 单片机不是完成某一个逻辑功能的芯片，而是把一个计算机系统集成到一个芯片上 • 想想PC的结构，CPU、内存、硬盘，以及键盘、鼠标、显示器等输入/输出设备。 • 二者组成结构类似，差别在体积、性能、价格，这也决定了其不同的用途。

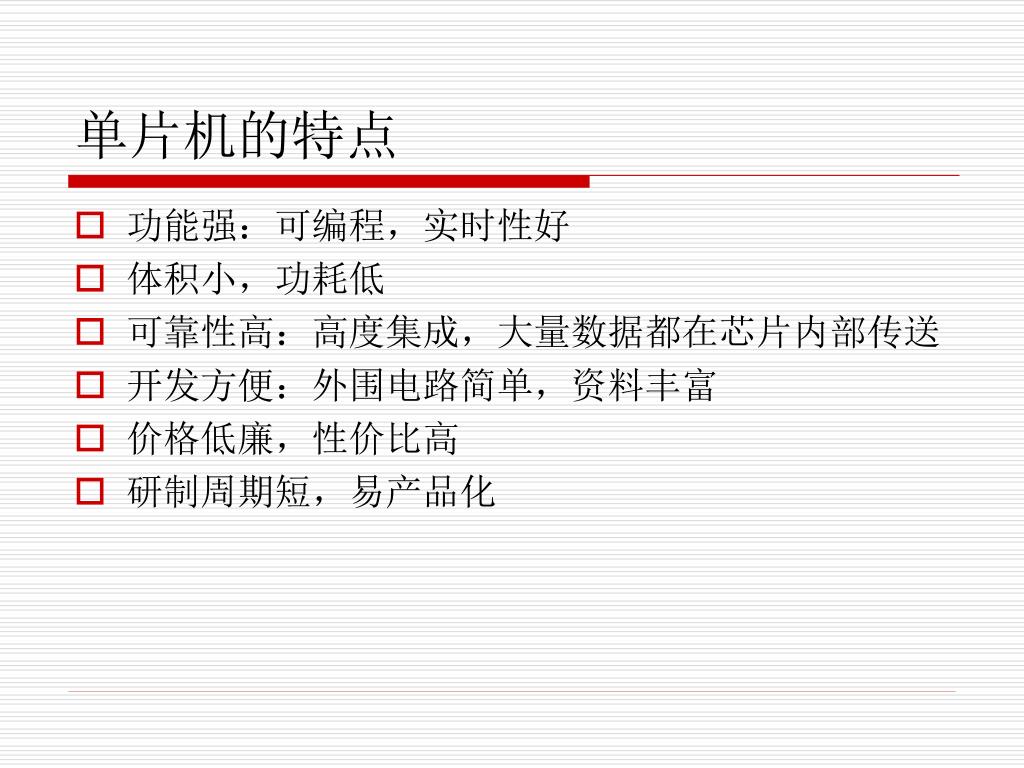

  8. 单片机的特点 • 功能强：可编程，实时性好 • 体积小，功耗低 • 可靠性高：高度集成，大量数据都在芯片内部传送 • 开发方便：外围电路简单，资料丰富 • 价格低廉，性价比高 • 研制周期短，易产品化

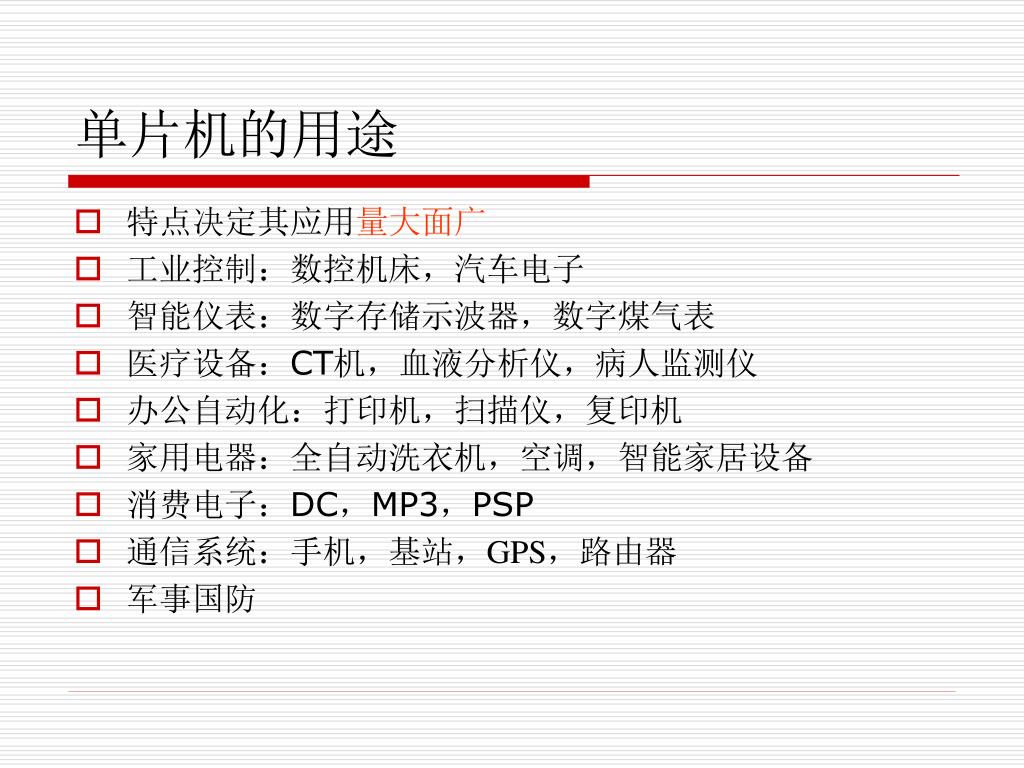

  9. 单片机的用途 • 特点决定其应用量大面广 • 工业控制：数控机床，汽车电子 • 智能仪表：数字存储示波器，数字煤气表 • 医疗设备：CT机，血液分析仪，病人监测仪 • 办公自动化：打印机，扫描仪，复印机 • 家用电器：全自动洗衣机，空调，智能家居设备 • 消费电子：DC，MP3，PSP • 通信系统：手机，基站，GPS，路由器 • 军事国防

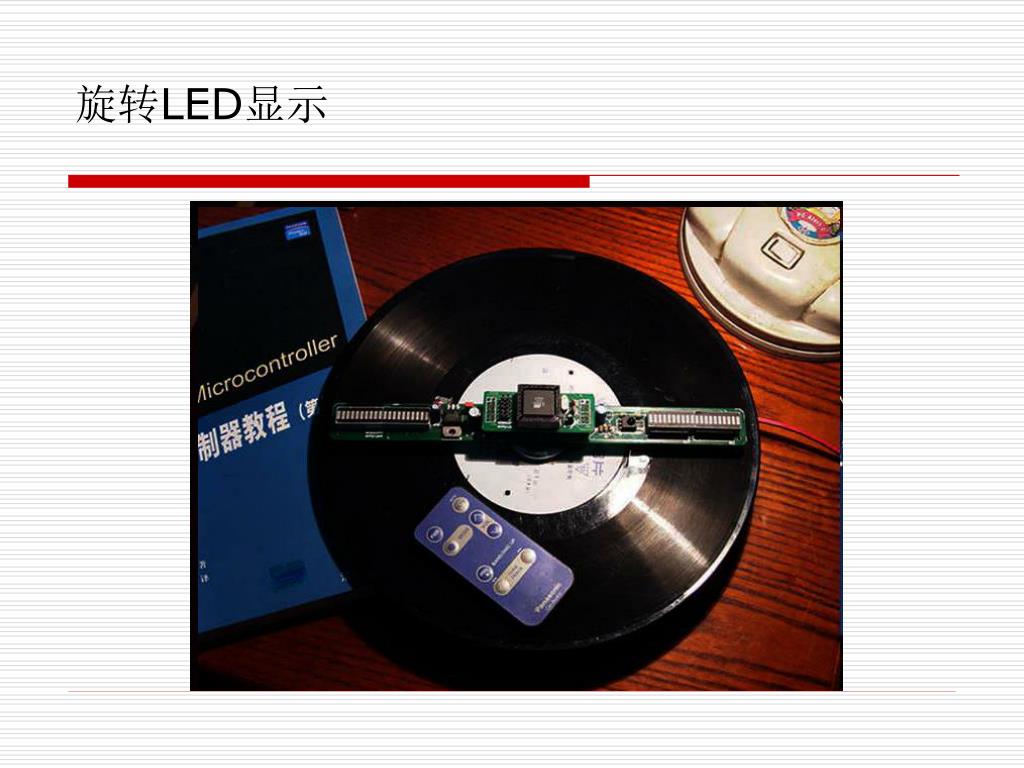

  10. 旋转LED显示

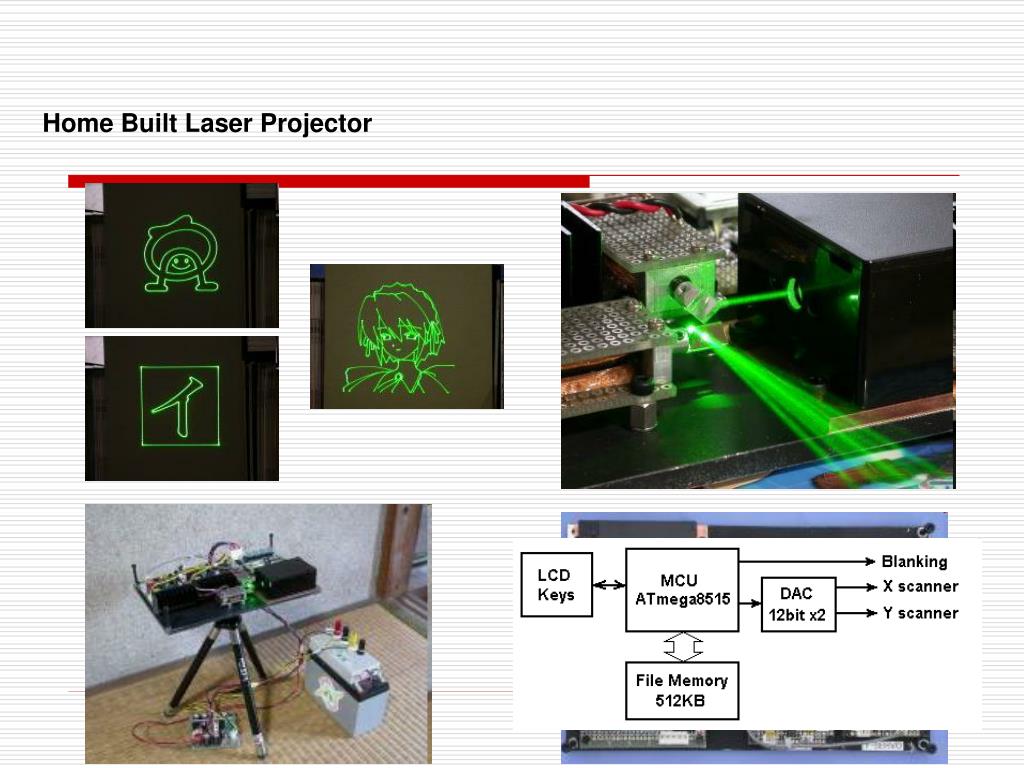

  11. Home Built Laser Projector

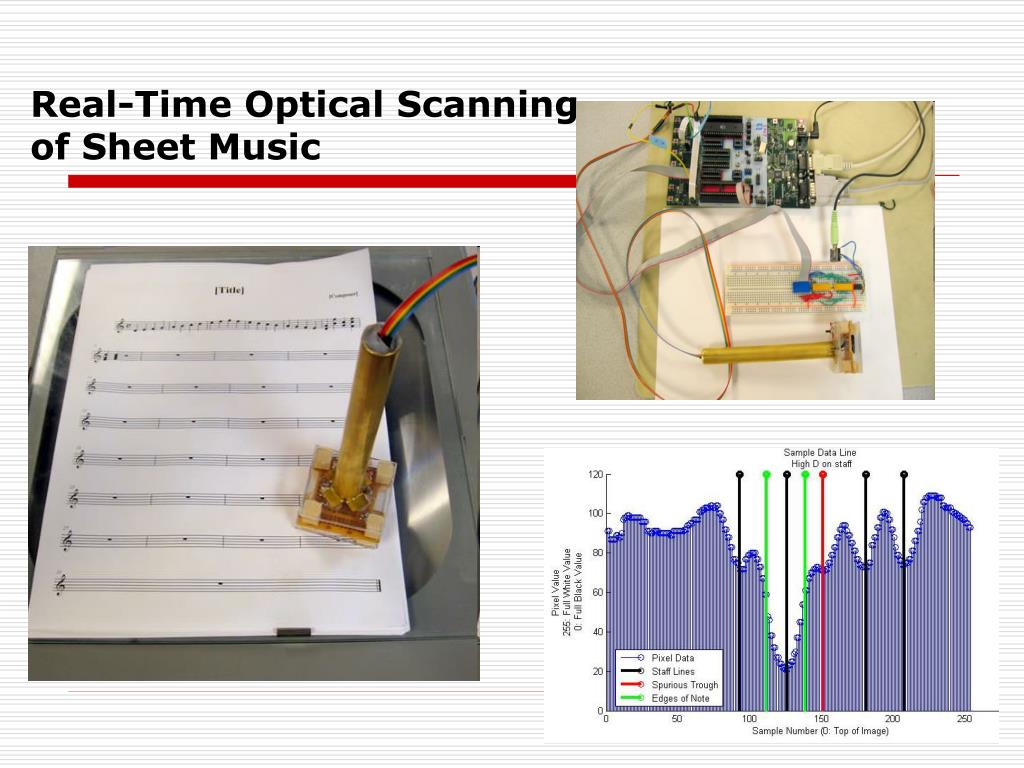

  12. Real-Time Optical Scanning of Sheet Music

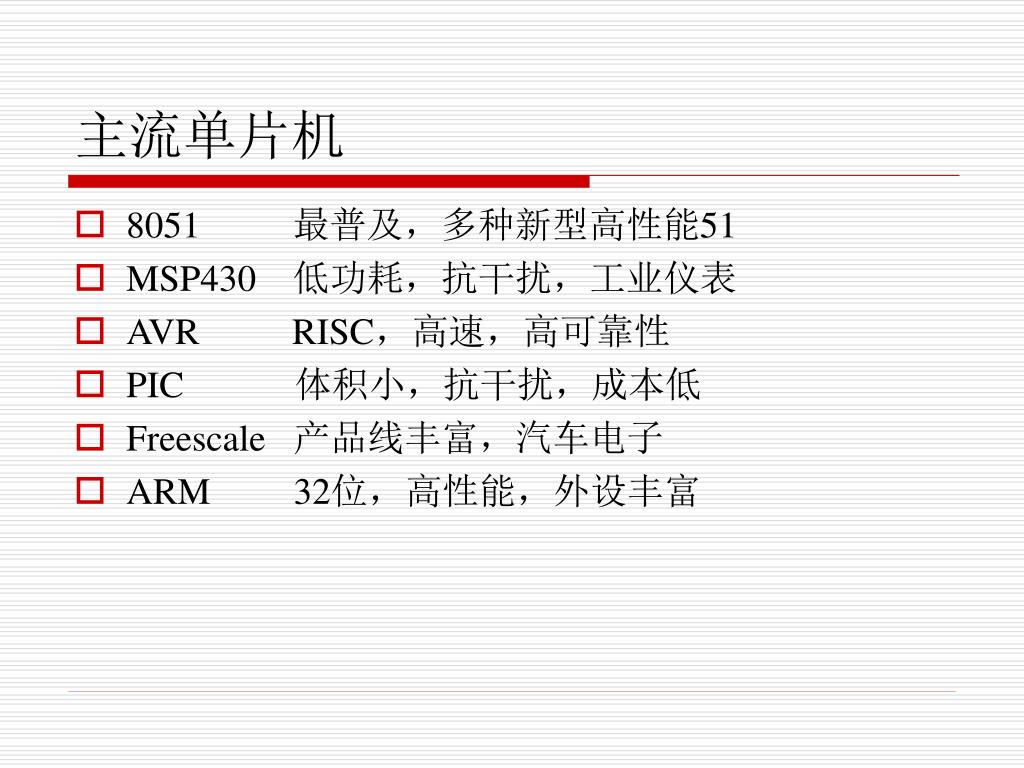

  13. 主流单片机 • 8051 最普及，多种新型高性能51 • MSP430 低功耗，抗干扰，工业仪表 • AVR RISC，高速，高可靠性 • PIC 体积小，抗干扰，成本低 • Freescale 产品线丰富，汽车电子 • ARM 32位，高性能，外设丰富

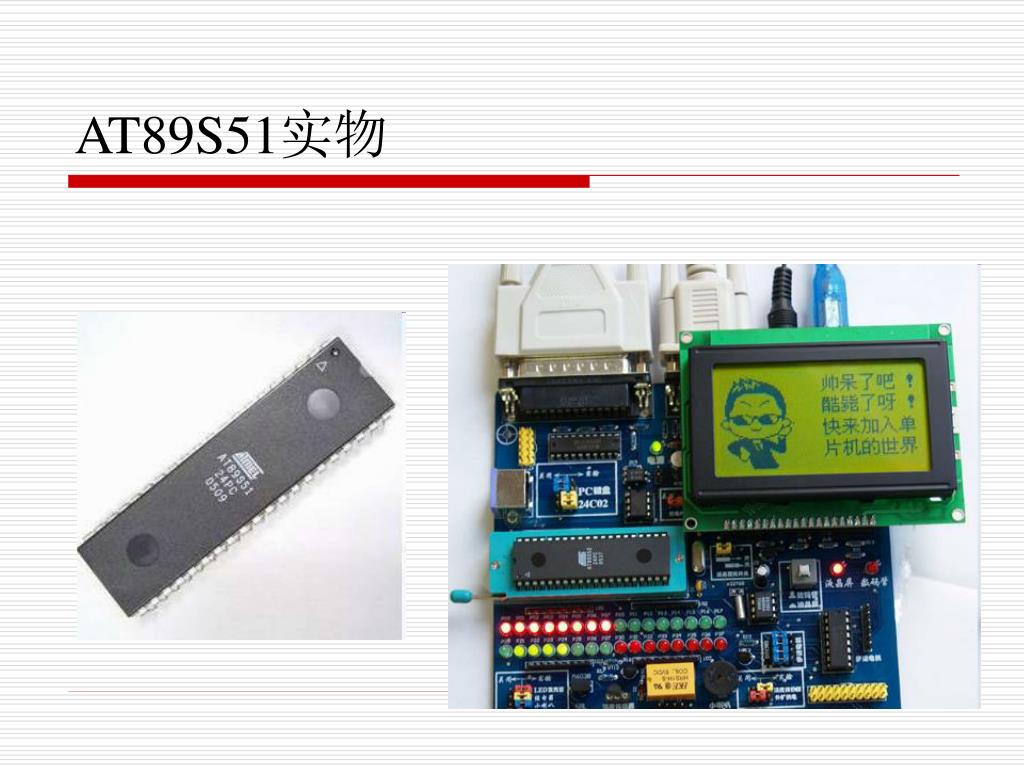

  14. AT89S51实物

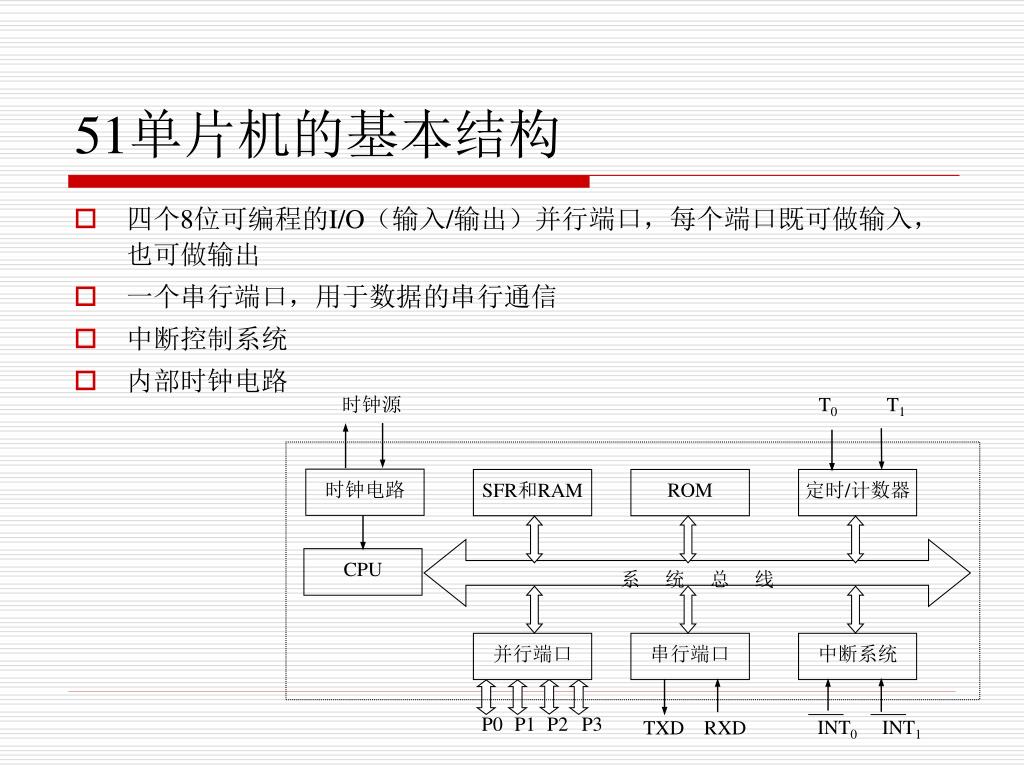

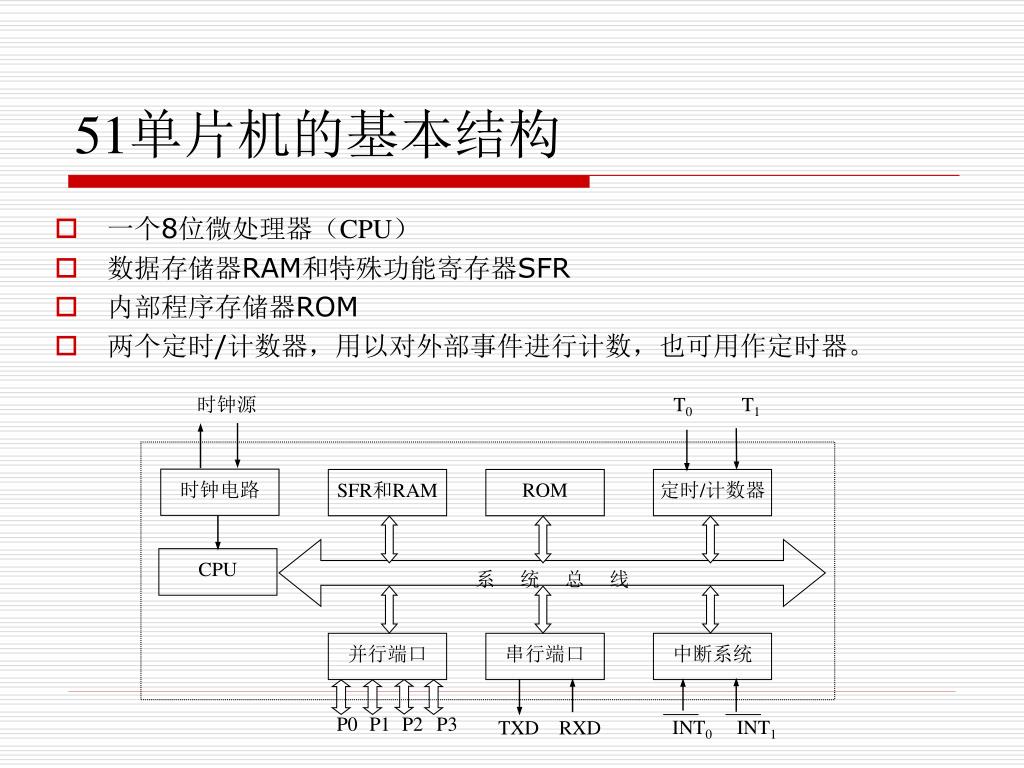

  15. 时钟源 T0 T1 时钟电路 SFR和RAM ROM 定时/计数器 系 统 总 线 CPU 并行端口 串行端口 中断系统 TXD RXD P0 P1 P2P3 INT0 INT1 51单片机的基本结构 • 一个8位微处理器（CPU） • 数据存储器RAM和特殊功能寄存器SFR • 内部程序存储器ROM • 两个定时/计数器，用以对外部事件进行计数，也可用作定时器。

  16. 时钟源 T0 T1 时钟电路 SFR和RAM ROM 定时/计数器 系 统 总 线 CPU 并行端口 串行端口 中断系统 TXD RXD P0 P1 P2P3 INT0 INT1 51单片机的基本结构 • 四个8位可编程的I/O（输入/输出）并行端口，每个端口既可做输入，也可做输出 • 一个串行端口，用于数据的串行通信 • 中断控制系统 • 内部时钟电路

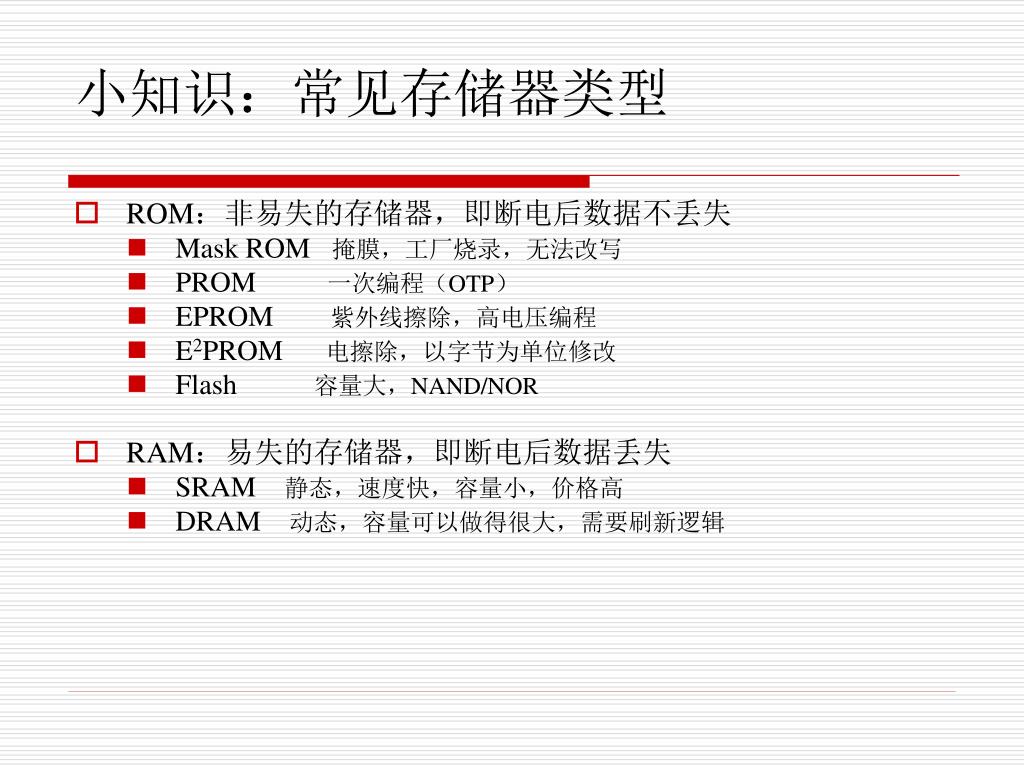

  17. 小知识：常见存储器类型 • ROM：非易失的存储器，即断电后数据不丢失 • Mask ROM 掩膜，工厂烧录，无法改写 • PROM 一次编程（OTP） • EPROM 紫外线擦除，高电压编程 • E2PROM 电擦除，以字节为单位修改 • Flash容量大，NAND/NOR • RAM：易失的存储器，即断电后数据丢失 • SRAM 静态，速度快，容量小，价格高 • DRAM 动态，容量可以做得很大，需要刷新逻辑

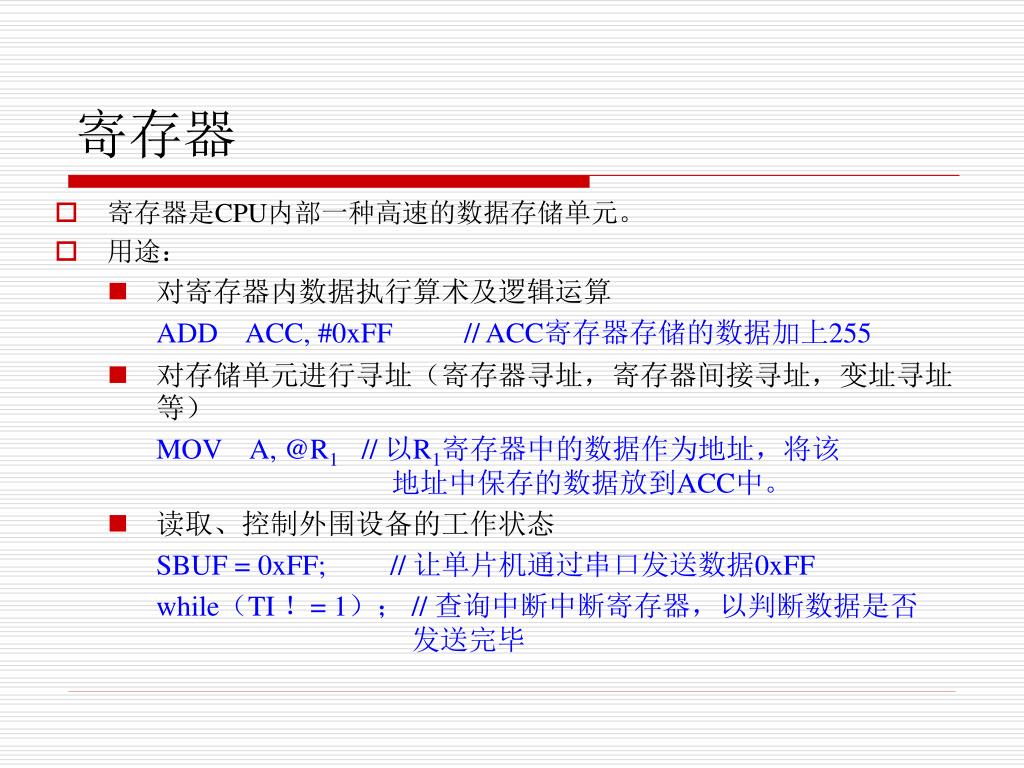

  18. 寄存器 • 寄存器是CPU内部一种高速的数据存储单元。 • 用途： • 对寄存器内数据执行算术及逻辑运算 ADD ACC, #0xFF // ACC寄存器存储的数据加上255 • 对存储单元进行寻址（寄存器寻址，寄存器间接寻址，变址寻址等） MOV A, @R1 // 以R1寄存器中的数据作为地址，将该 地址中保存的数据放到ACC中。 • 读取、控制外围设备的工作状态 SBUF = 0xFF; // 让单片机通过串口发送数据0xFF while（TI ！= 1）； // 查询中断中断寄存器，以判断数据是否 发送完毕

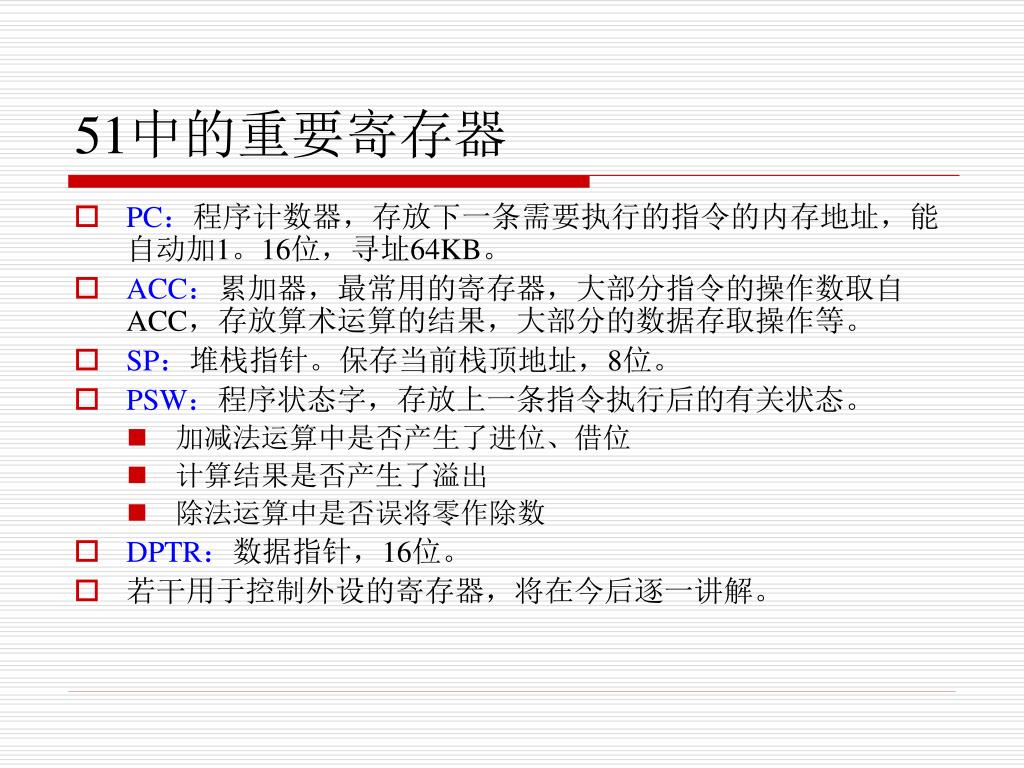

  19. 51中的重要寄存器 • PC：程序计数器，存放下一条需要执行的指令的内存地址，能自动加1。16位，寻址64KB。 • ACC：累加器，最常用的寄存器，大部分指令的操作数取自ACC，存放算术运算的结果，大部分的数据存取操作等。 • SP：堆栈指针。保存当前栈顶地址，8位。 • PSW：程序状态字，存放上一条指令执行后的有关状态。 • 加减法运算中是否产生了进位、借位 • 计算结果是否产生了溢出 • 除法运算中是否误将零作除数 • DPTR：数据指针，16位。 • 若干用于控制外设的寄存器，将在今后逐一讲解。

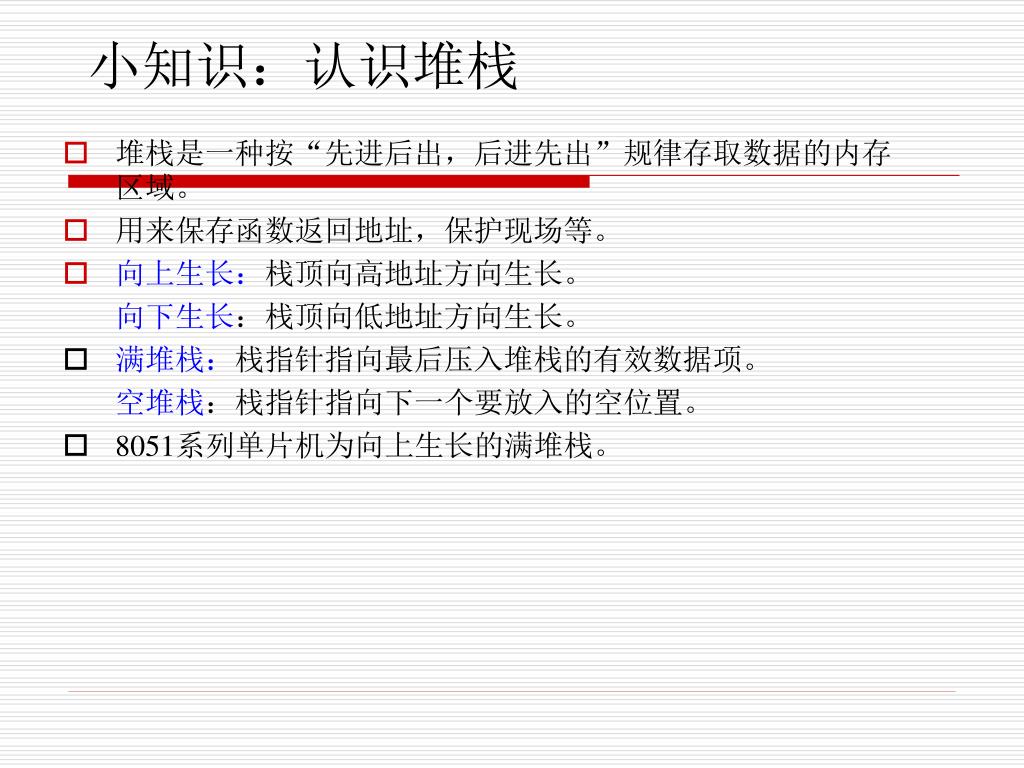

  20. 小知识：认识堆栈 • 堆栈是一种按“先进后出，后进先出”规律存取数据的内存区域。 • 用来保存函数返回地址，保护现场等。 • 向上生长：栈顶向高地址方向生长。 向下生长：栈顶向低地址方向生长。 • 满堆栈：栈指针指向最后压入堆栈的有效数据项。 空堆栈：栈指针指向下一个要放入的空位置。 • 8051系列单片机为向上生长的满堆栈。

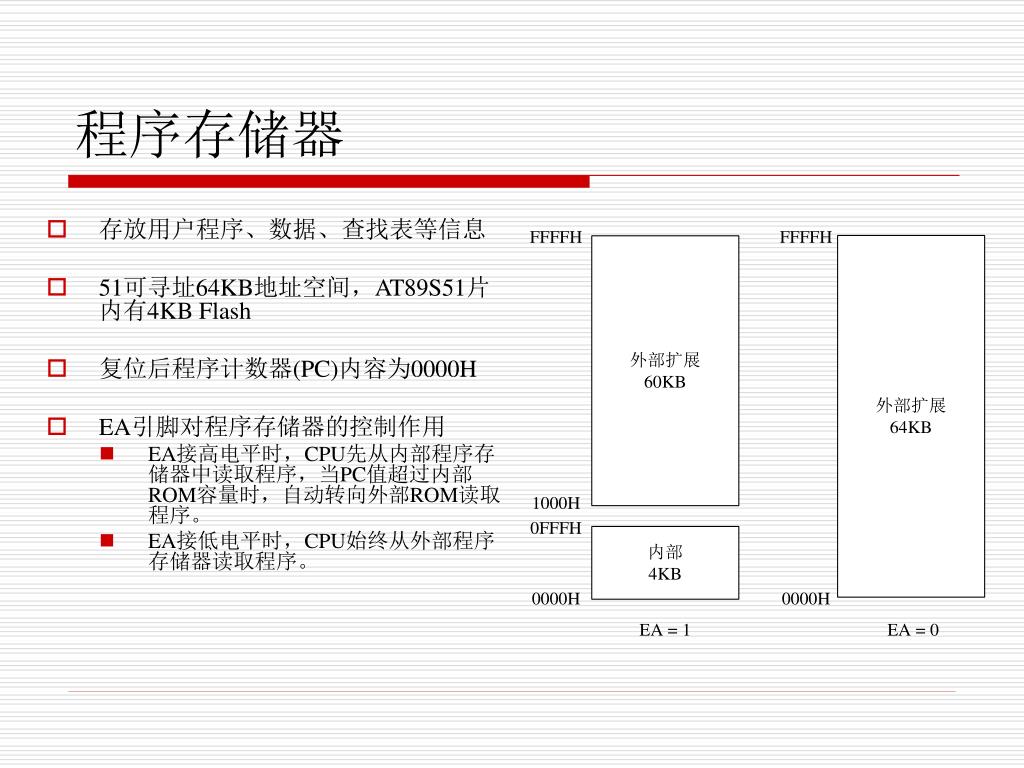

  21. 程序存储器 • 存放用户程序、数据、查找表等信息 • 51可寻址64KB地址空间，AT89S51片内有4KB Flash • 复位后程序计数器(PC)内容为0000H • EA引脚对程序存储器的控制作用 • EA接高电平时，CPU先从内部程序存储器中读取程序，当PC值超过内部ROM容量时，自动转向外部ROM读取程序。 • EA接低电平时，CPU始终从外部程序存储器读取程序。

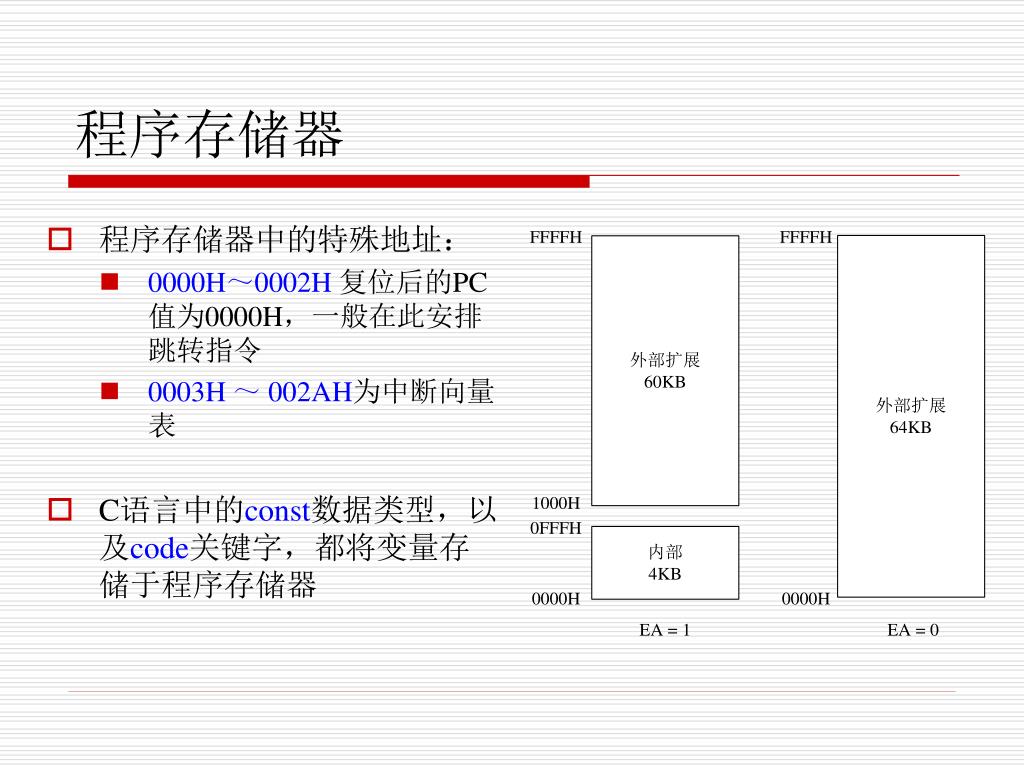

  22. 程序存储器 • 程序存储器中的特殊地址： • 0000H～0002H复位后的PC值为0000H，一般在此安排跳转指令 • 0003H ～ 002AH为中断向量表 • C语言中的const数据类型，以及code关键字，都将变量存储于程序存储器

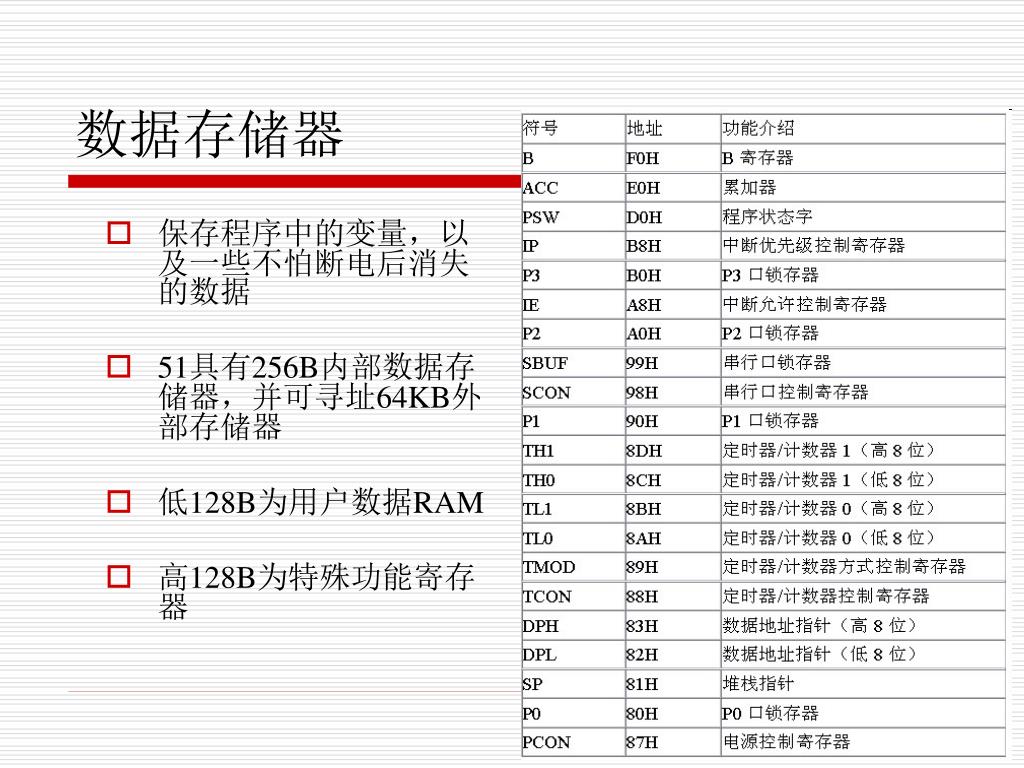

  23. 数据存储器 • 保存程序中的变量，以及一些不怕断电后消失的数据 • 51具有256B内部数据存储器，并可寻址64KB外部存储器 • 低128B为用户数据RAM • 高128B为特殊功能寄存器

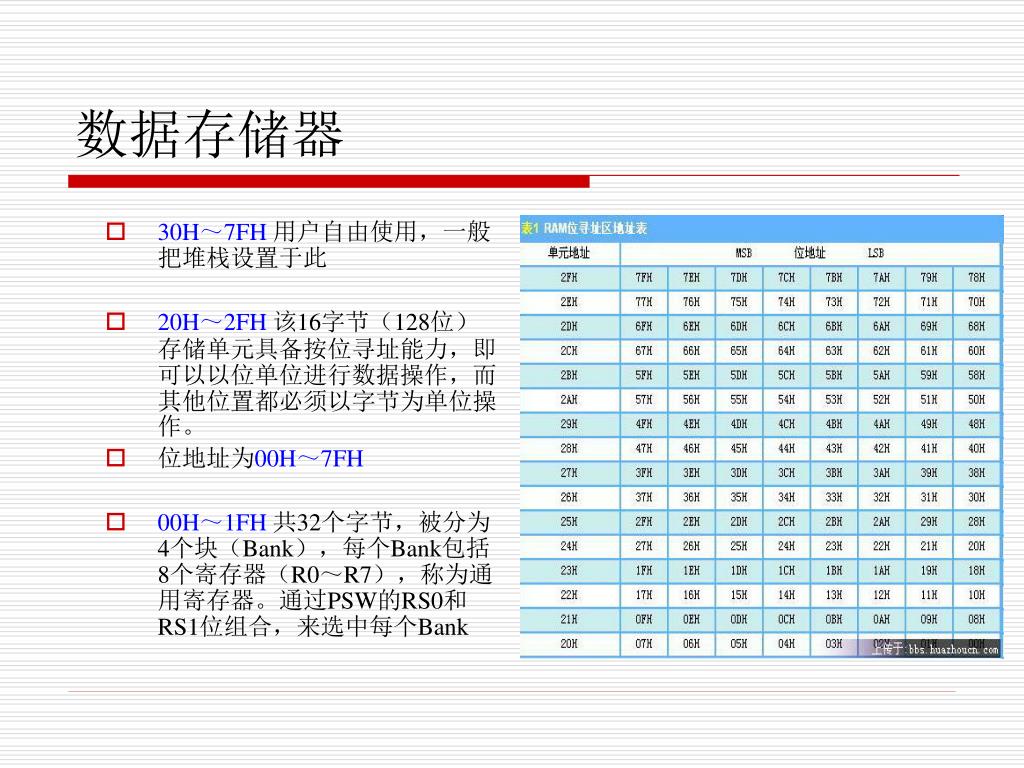

  24. 数据存储器 • 30H～7FH用户自由使用，一般把堆栈设置于此 • 20H～2FH该16字节（128位）存储单元具备按位寻址能力，即可以以位单位进行数据操作，而其他位置都必须以字节为单位操作。 • 位地址为00H～7FH • 00H～1FH共32个字节，被分为4个块（Bank），每个Bank包括8个寄存器（R0～R7），称为通用寄存器。通过PSW的RS0和RS1位组合，来选中每个Bank

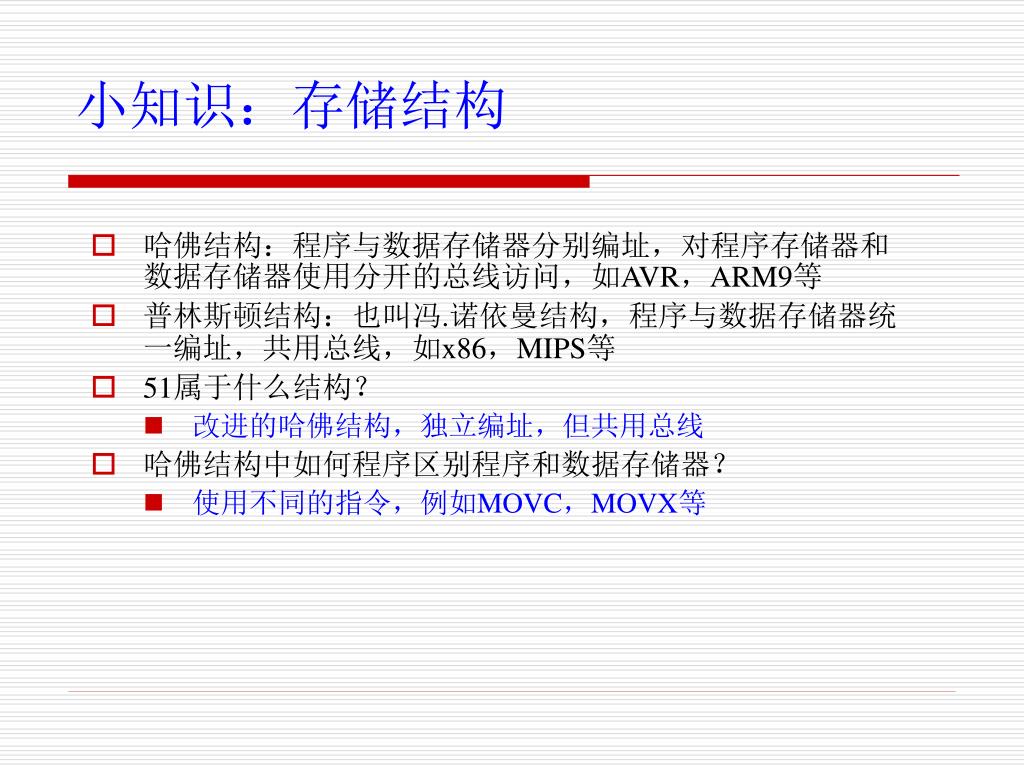

  25. 小知识：存储结构 • 哈佛结构：程序与数据存储器分别编址，对程序存储器和数据存储器使用分开的总线访问，如AVR，ARM9等 • 普林斯顿结构：也叫冯.诺依曼结构，程序与数据存储器统一编址，共用总线，如x86，MIPS等 • 51属于什么结构？ • 改进的哈佛结构，独立编址，但共用总线 • 哈佛结构中如何程序区别程序和数据存储器？ • 使用不同的指令，例如MOVC，MOVX等

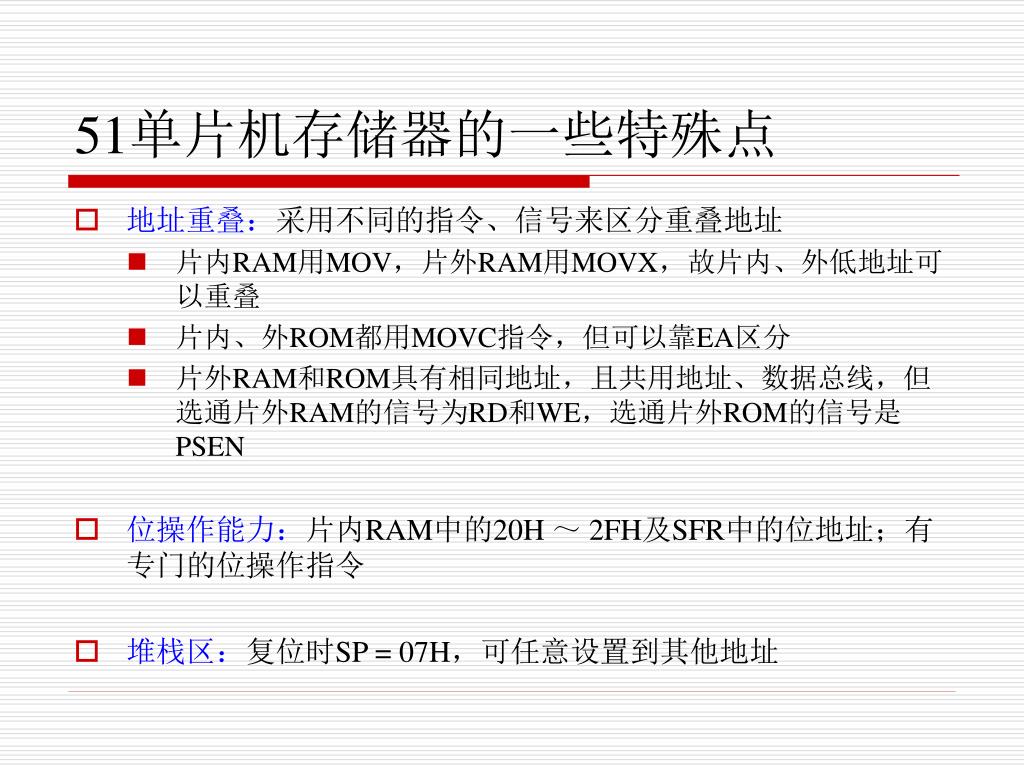

  26. 51单片机存储器的一些特殊点 • 地址重叠：采用不同的指令、信号来区分重叠地址 • 片内RAM用MOV，片外RAM用MOVX，故片内、外低地址可以重叠 • 片内、外ROM都用MOVC指令，但可以靠EA区分 • 片外RAM和ROM具有相同地址，且共用地址、数据总线，但选通片外RAM的信号为RD和WE，选通片外ROM的信号是PSEN • 位操作能力：片内RAM中的20H ～ 2FH及SFR中的位地址；有专门的位操作指令 • 堆栈区：复位时SP = 07H，可任意设置到其他地址

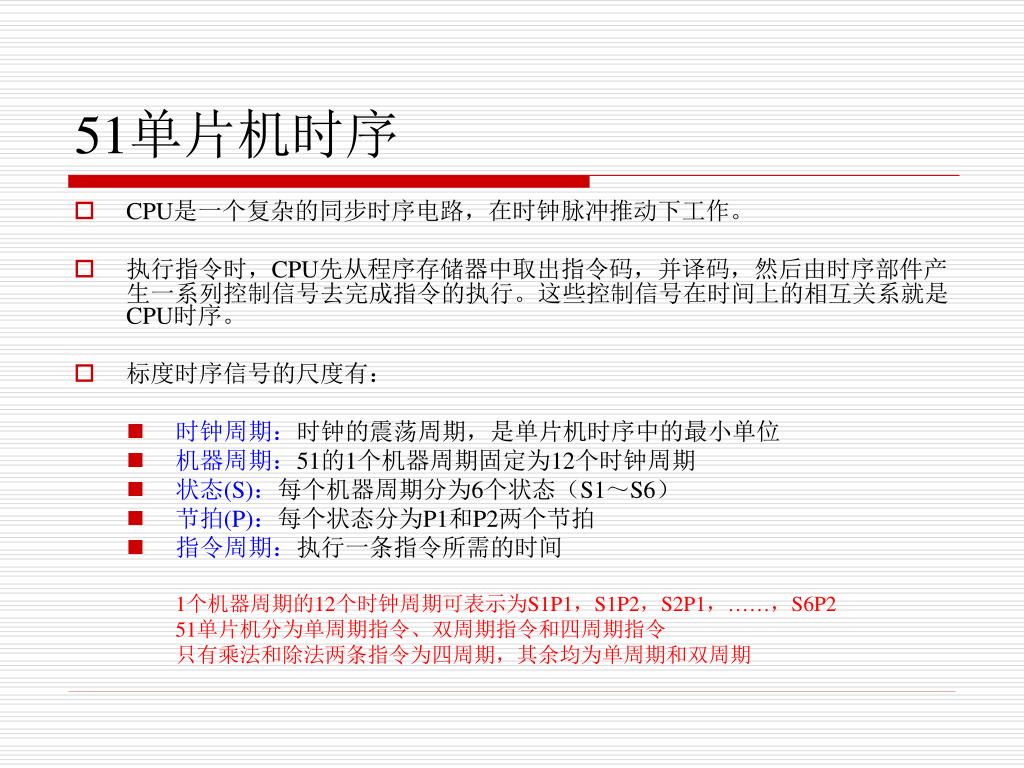

  27. 51单片机时序 • CPU是一个复杂的同步时序电路，在时钟脉冲推动下工作。 • 执行指令时，CPU先从程序存储器中取出指令码，并译码，然后由时序部件产生一系列控制信号去完成指令的执行。这些控制信号在时间上的相互关系就是CPU时序。 • 标度时序信号的尺度有： • 时钟周期：时钟的震荡周期，是单片机时序中的最小单位 • 机器周期：51的1个机器周期固定为12个时钟周期 • 状态(S)：每个机器周期分为6个状态（S1～S6） • 节拍(P)：每个状态分为P1和P2两个节拍 • 指令周期：执行一条指令所需的时间 1个机器周期的12个时钟周期可表示为S1P1，S1P2，S2P1，……，S6P2 51单片机分为单周期指令、双周期指令和四周期指令 只有乘法和除法两条指令为四周期，其余均为单周期和双周期

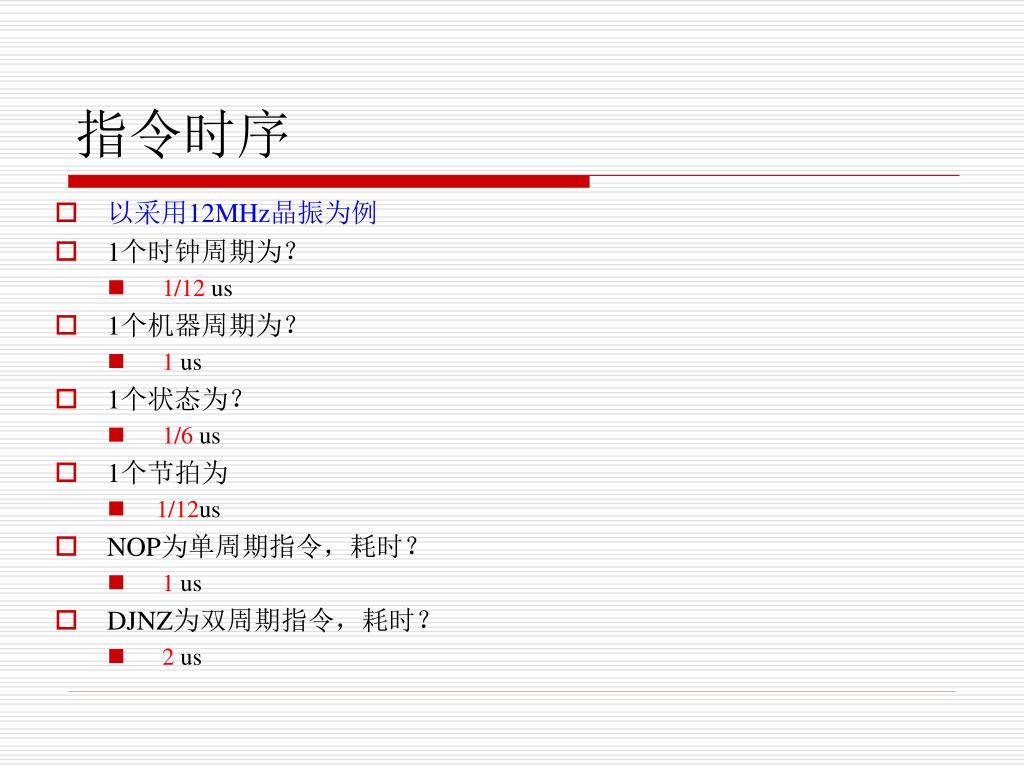

  28. 指令时序 • 以采用12MHz晶振为例 • 1个时钟周期为？ • 1/12 us • 1个机器周期为？ • 1 us • 1个状态为？ • 1/6 us • 1个节拍为 • 1/12us • NOP为单周期指令，耗时？ • 1 us • DJNZ为双周期指令，耗时？ • 2 us

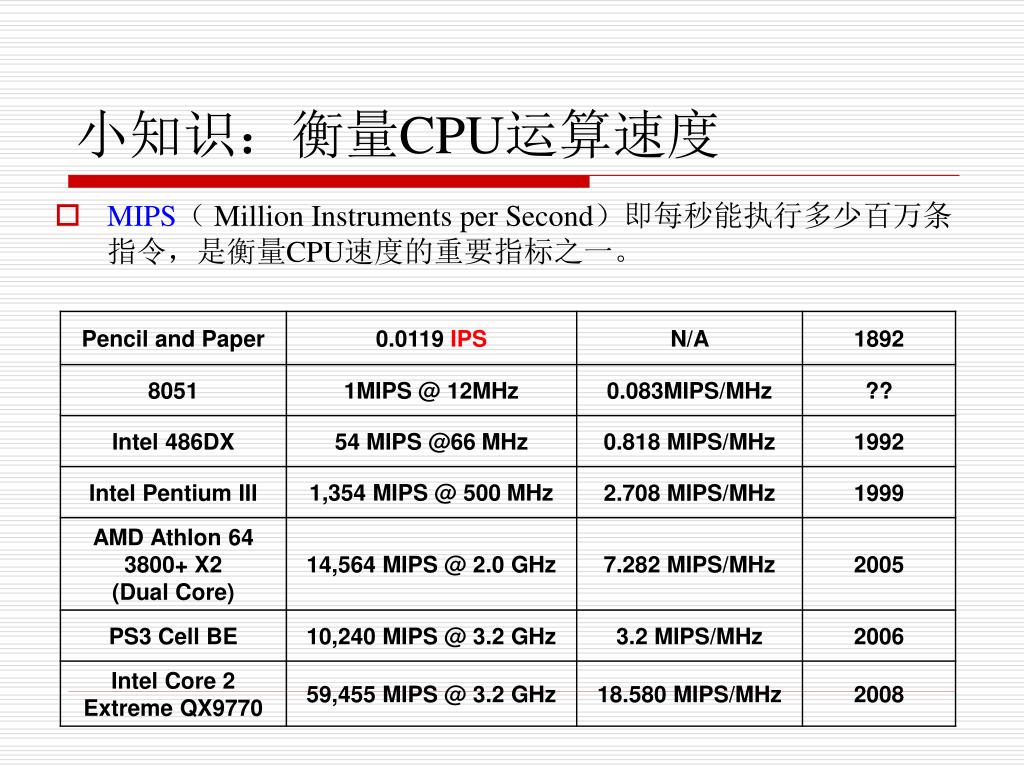

  29. 小知识：衡量CPU运算速度 • MIPS（ Million Instruments per Second）即每秒能执行多少百万条指令，是衡量CPU速度的重要指标之一。

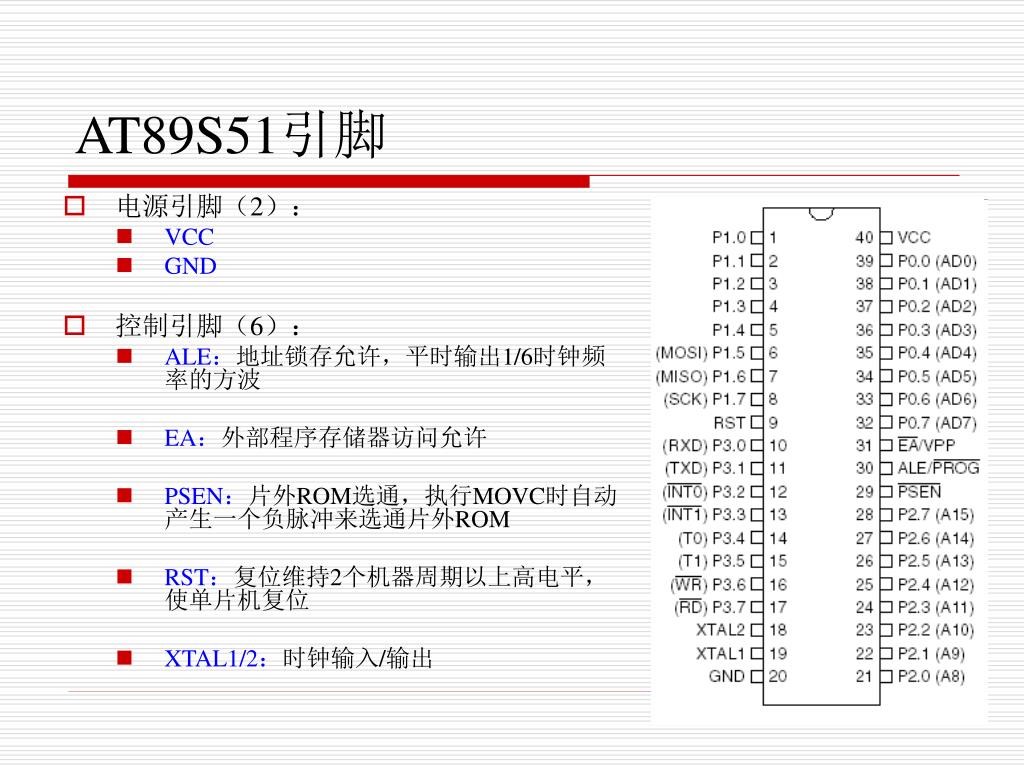

  30. AT89S51引脚 • 电源引脚（2）： • VCC • GND • 控制引脚（6）： • ALE：地址锁存允许，平时输出1/6时钟频率的方波 • EA：外部程序存储器访问允许 • PSEN：片外ROM选通，执行MOVC时自动产生一个负脉冲来选通片外ROM • RST：复位维持2个机器周期以上高电平，使单片机复位 • XTAL1/2：时钟输入/输出

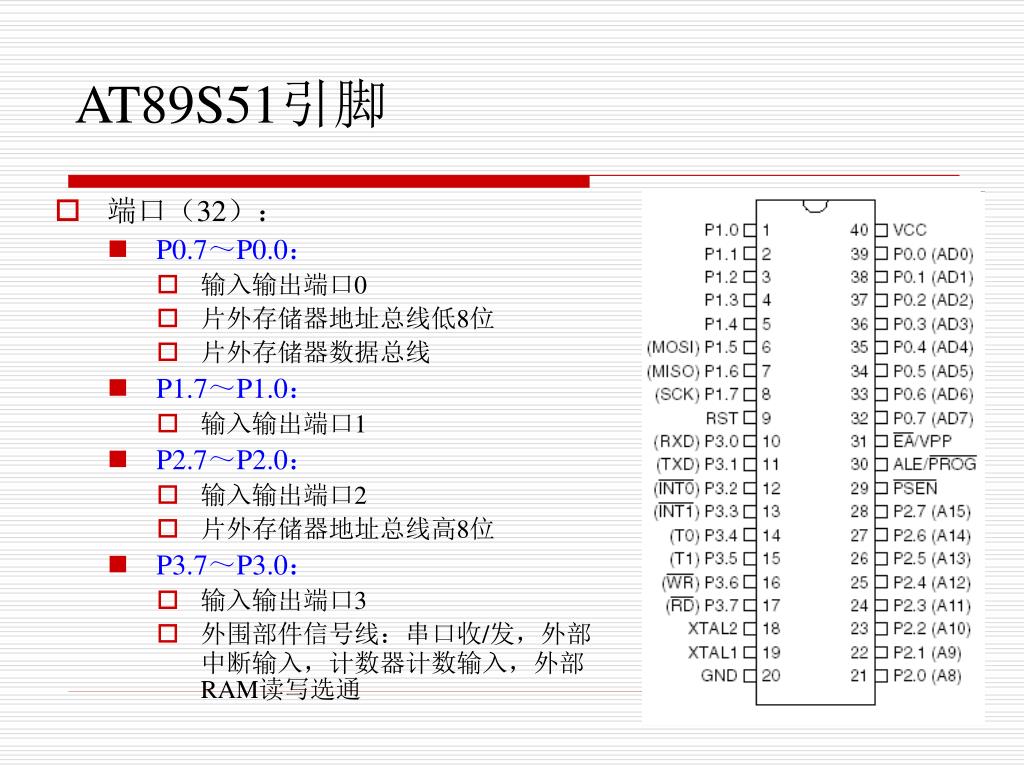

  31. AT89S51引脚 • 端口（32）： • P0.7～P0.0： • 输入输出端口0 • 片外存储器地址总线低8位 • 片外存储器数据总线 • P1.7～P1.0： • 输入输出端口1 • P2.7～P2.0： • 输入输出端口2 • 片外存储器地址总线高8位 • P3.7～P3.0： • 输入输出端口3 • 外围部件信号线：串口收/发，外部中断输入，计数器计数输入，外部RAM读写选通

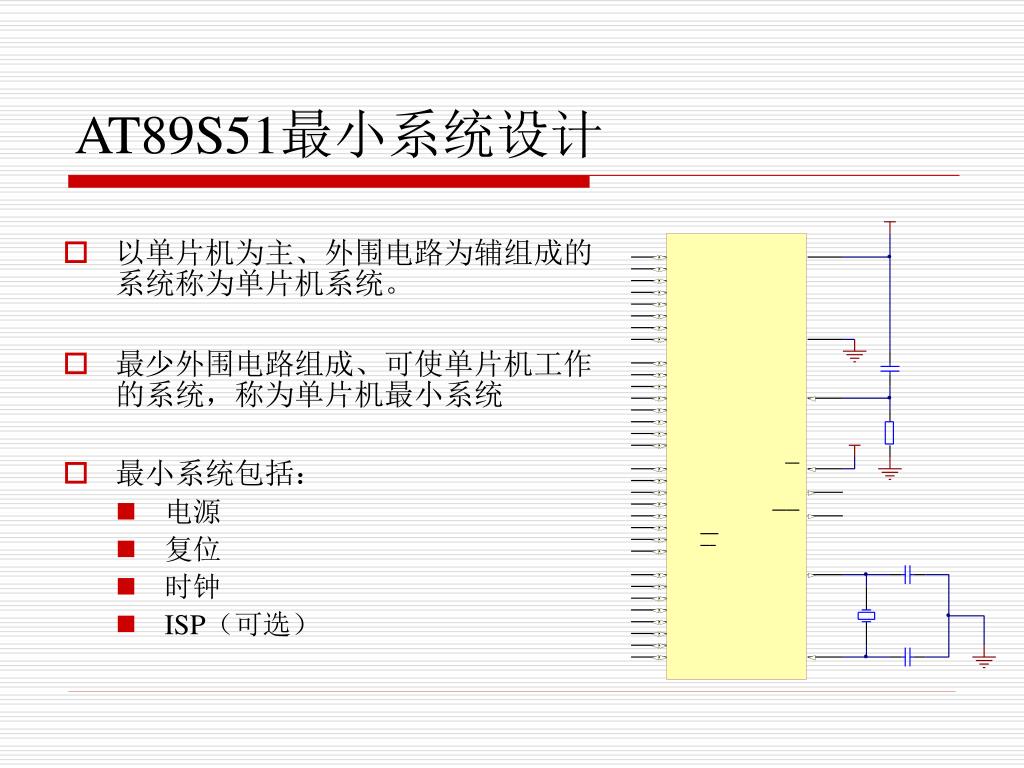

  32. AT89S51最小系统设计 • 以单片机为主、外围电路为辅组成的系统称为单片机系统。 • 最少外围电路组成、可使单片机工作的系统，称为单片机最小系统 • 最小系统包括： • 电源 • 复位 • 时钟 • ISP（可选）

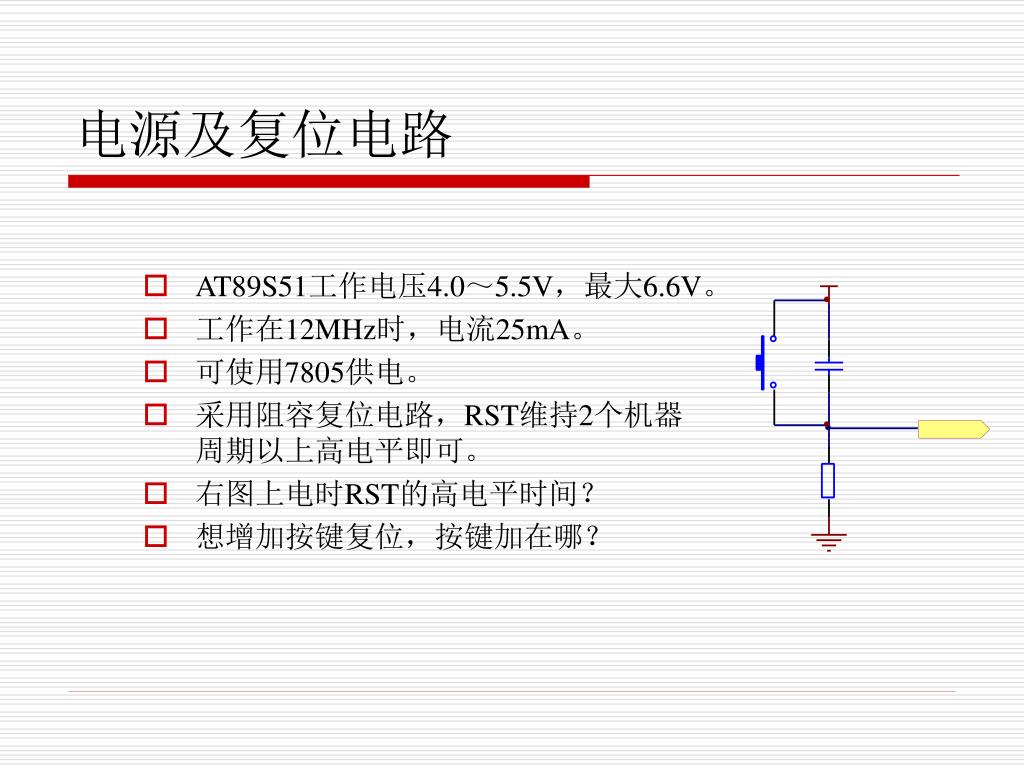

  33. 电源及复位电路 • AT89S51工作电压4.0～5.5V，最大6.6V。 • 工作在12MHz时，电流25mA。 • 可使用7805供电。 • 采用阻容复位电路，RST维持2个机器周期以上高电平即可。 • 右图上电时RST的高电平时间？ • 想增加按键复位，按键加在哪？

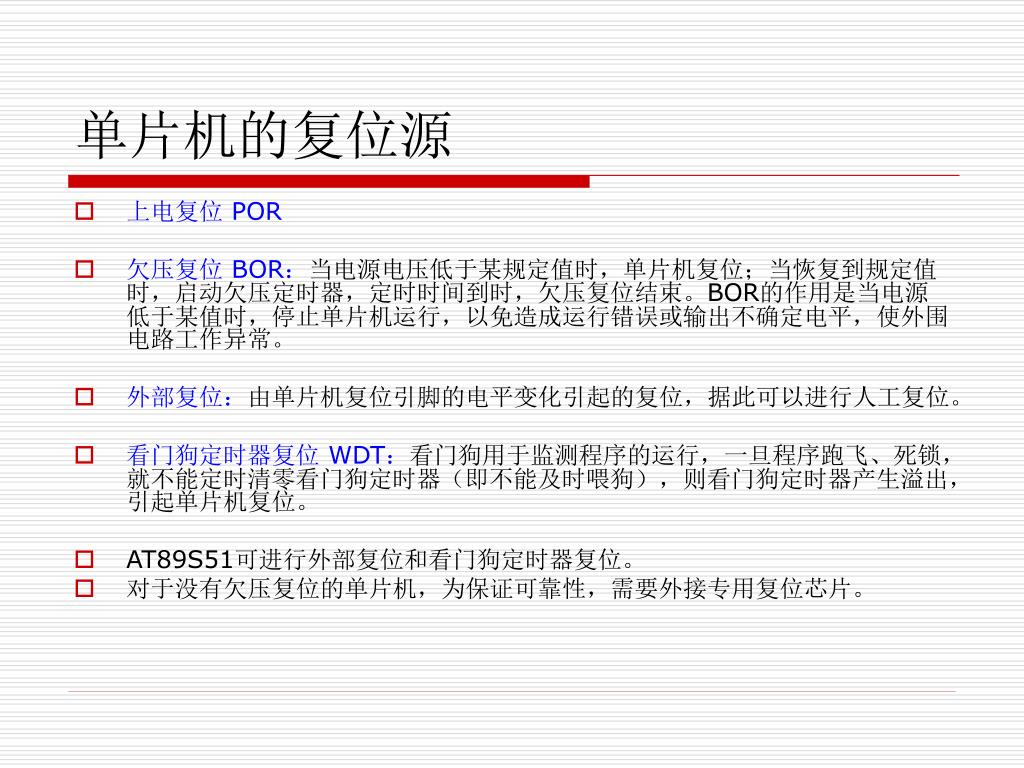

  34. 单片机的复位源 • 上电复位 POR • 欠压复位 BOR：当电源电压低于某规定值时，单片机复位；当恢复到规定值时，启动欠压定时器，定时时间到时，欠压复位结束。BOR的作用是当电源低于某值时，停止单片机运行，以免造成运行错误或输出不确定电平，使外围电路工作异常。 • 外部复位：由单片机复位引脚的电平变化引起的复位，据此可以进行人工复位。 • 看门狗定时器复位 WDT：看门狗用于监测程序的运行，一旦程序跑飞、死锁，就不能定时清零看门狗定时器（即不能及时喂狗），则看门狗定时器产生溢出，引起单片机复位。 • AT89S51可进行外部复位和看门狗定时器复位。 • 对于没有欠压复位的单片机，为保证可靠性，需要外接专用复位芯片。

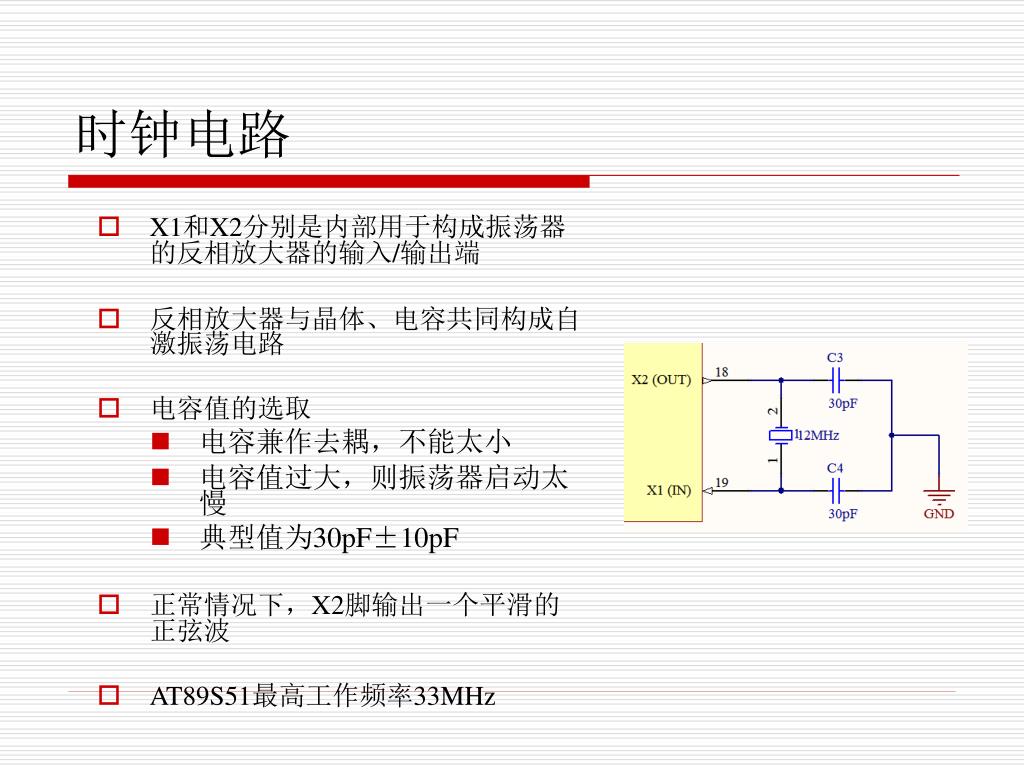

  35. 时钟电路 • X1和X2分别是内部用于构成振荡器的反相放大器的输入/输出端 • 反相放大器与晶体、电容共同构成自激振荡电路 • 电容值的选取 • 电容兼作去耦，不能太小 • 电容值过大，则振荡器启动太慢 • 典型值为30pF±10pF • 正常情况下，X2脚输出一个平滑的正弦波 • AT89S51最高工作频率33MHz

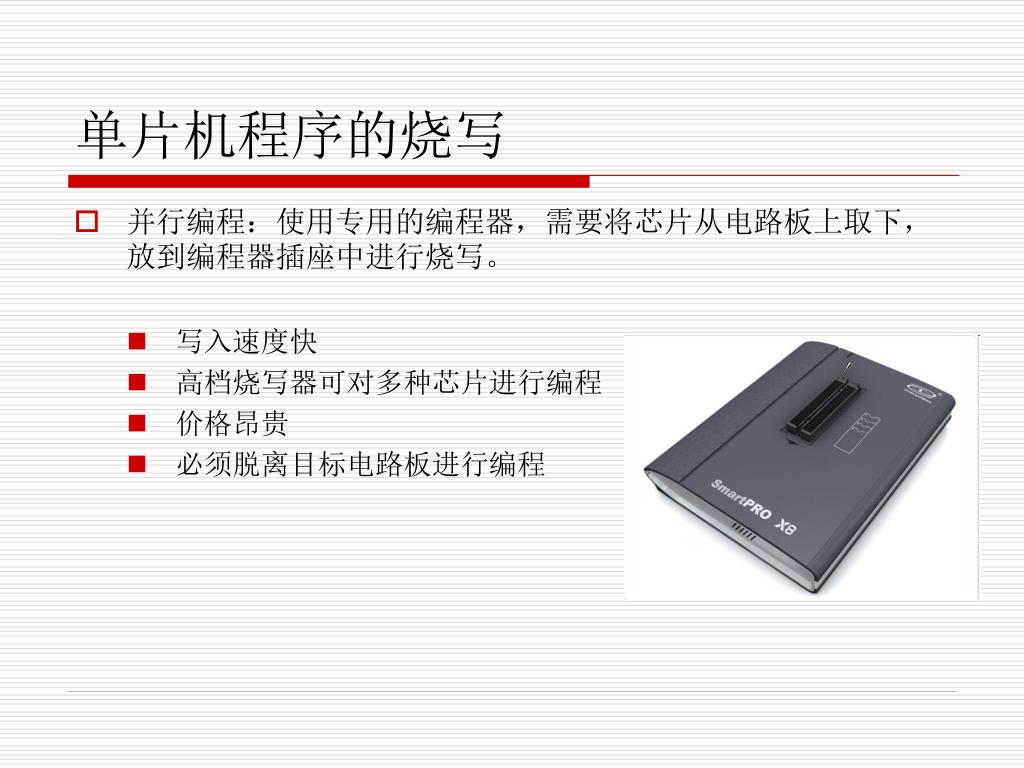

  36. 单片机程序的烧写 • 并行编程：使用专用的编程器，需要将芯片从电路板上取下，放到编程器插座中进行烧写。 • 写入速度快 • 高档烧写器可对多种芯片进行编程 • 价格昂贵 • 必须脱离目标电路板进行编程

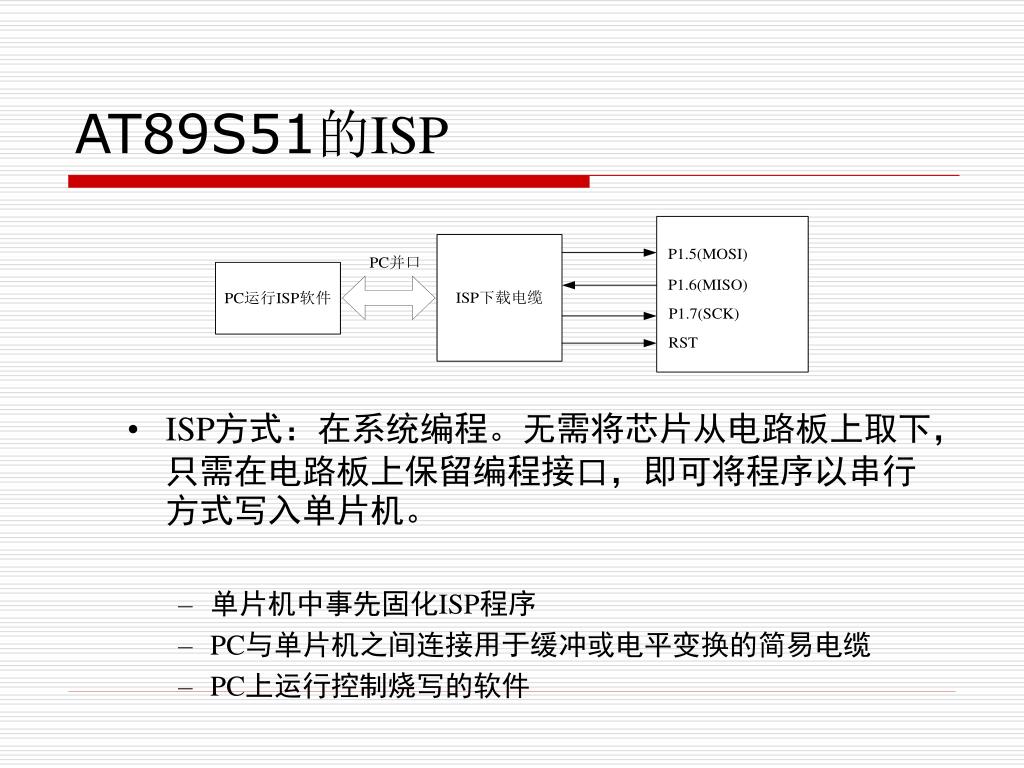

  37. AT89S51的ISP • ISP方式：在系统编程。无需将芯片从电路板上取下，只需在电路板上保留编程接口，即可将程序以串行方式写入单片机。 • 单片机中事先固化ISP程序 • PC与单片机之间连接用于缓冲或电平变换的简易电缆 • PC上运行控制烧写的软件

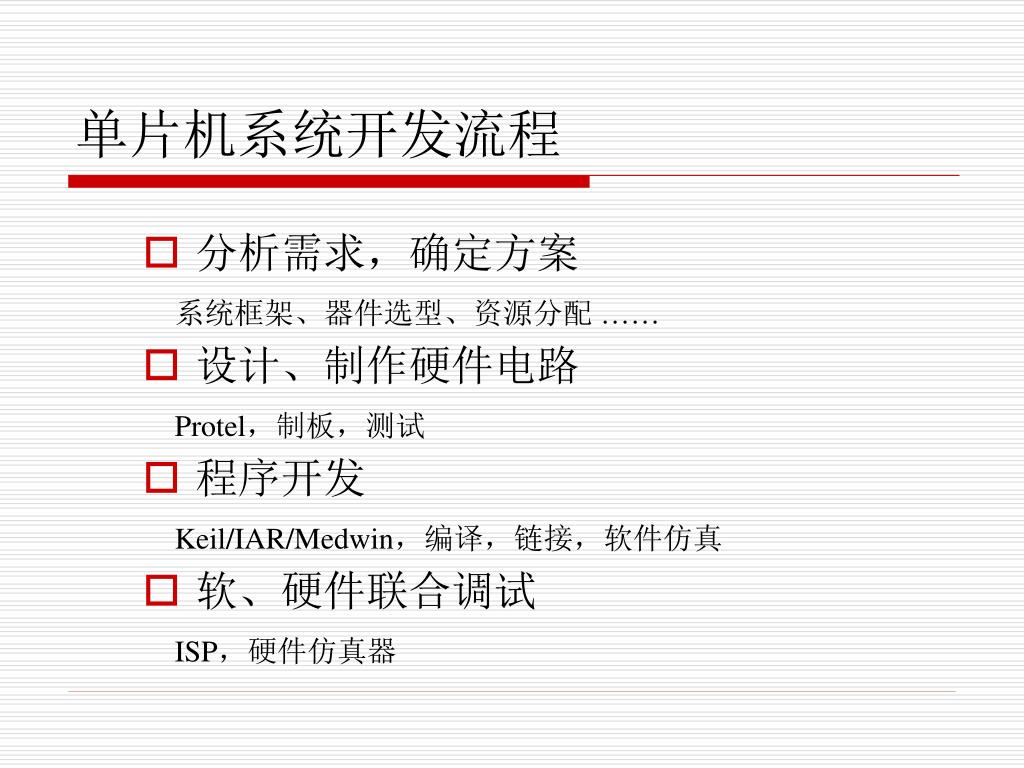

  38. 单片机系统开发流程 • 分析需求，确定方案 系统框架、器件选型、资源分配 …… • 设计、制作硬件电路 Protel，制板，测试 • 程序开发 Keil/IAR/Medwin，编译，链接，软件仿真 • 软、硬件联合调试 ISP，硬件仿真器

  39. C51语言程序设计 创新实验学院 杜 猛

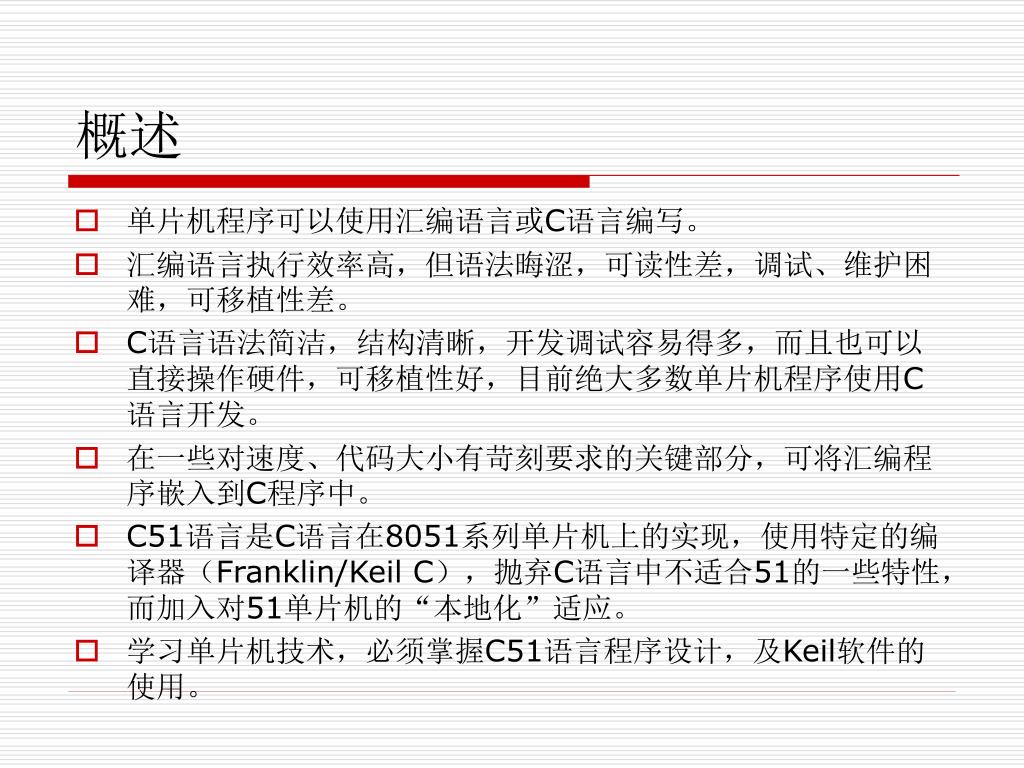

  40. 概述 • 单片机程序可以使用汇编语言或C语言编写。 • 汇编语言执行效率高，但语法晦涩，可读性差，调试、维护困难，可移植性差。 • C语言语法简洁，结构清晰，开发调试容易得多，而且也可以直接操作硬件，可移植性好，目前绝大多数单片机程序使用C语言开发。 • 在一些对速度、代码大小有苛刻要求的关键部分，可将汇编程序嵌入到C程序中。 • C51语言是C语言在8051系列单片机上的实现，使用特定的编译器（Franklin/Keil C），抛弃C语言中不适合51的一些特性，而加入对51单片机的“本地化”适应。 • 学习单片机技术，必须掌握C51语言程序设计，及Keil软件的使用。

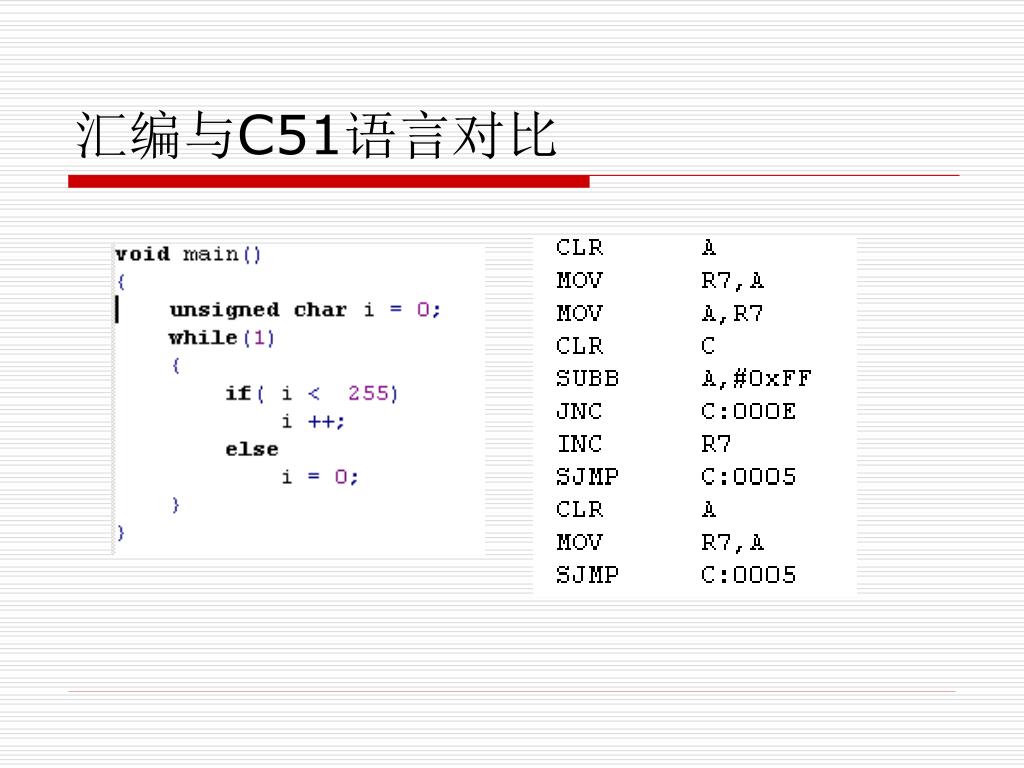

  41. 汇编与C51语言对比

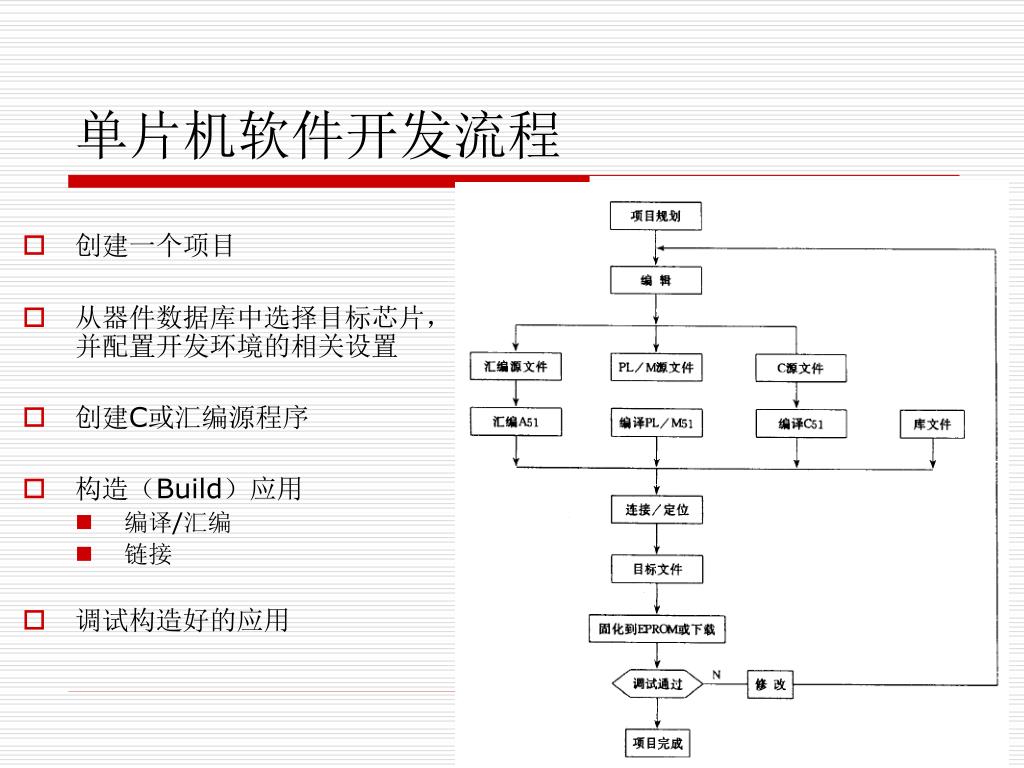

  42. 单片机软件开发流程 • 创建一个项目 • 从器件数据库中选择目标芯片，并配置开发环境的相关设置 • 创建C或汇编源程序 • 构造（Build）应用 • 编译/汇编 • 链接 • 调试构造好的应用

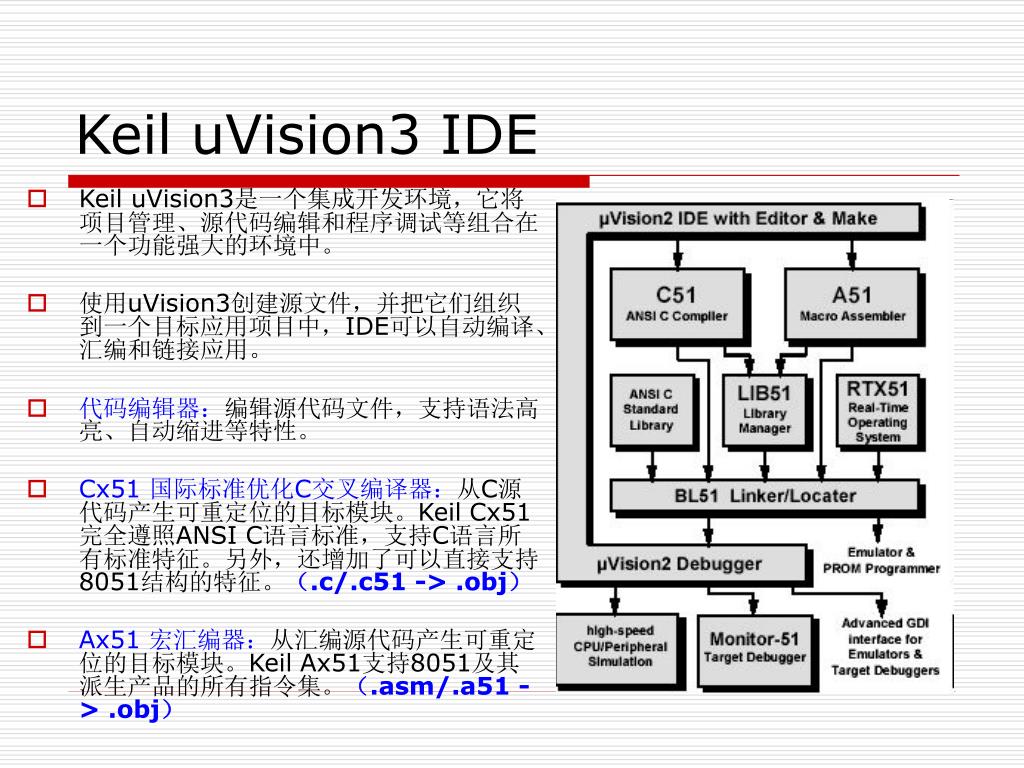

  43. Keil uVision3 IDE • Keil uVision3是一个集成开发环境，它将项目管理、源代码编辑和程序调试等组合在一个功能强大的环境中。 • 使用uVision3创建源文件，并把它们组织到一个目标应用项目中，IDE可以自动编译、汇编和链接应用。 • 代码编辑器：编辑源代码文件，支持语法高亮、自动缩进等特性。 • Cx51 国际标准优化C交叉编译器：从C源代码产生可重定位的目标模块。Keil Cx51完全遵照ANSI C语言标准，支持C语言所有标准特征。另外，还增加了可以直接支持8051结构的特征。（.c/.c51 -> .obj） • Ax51 宏汇编器：从汇编源代码产生可重定位的目标模块。Keil Ax51支持8051及其派生产品的所有指令集。（.asm/.a51 -> .obj）

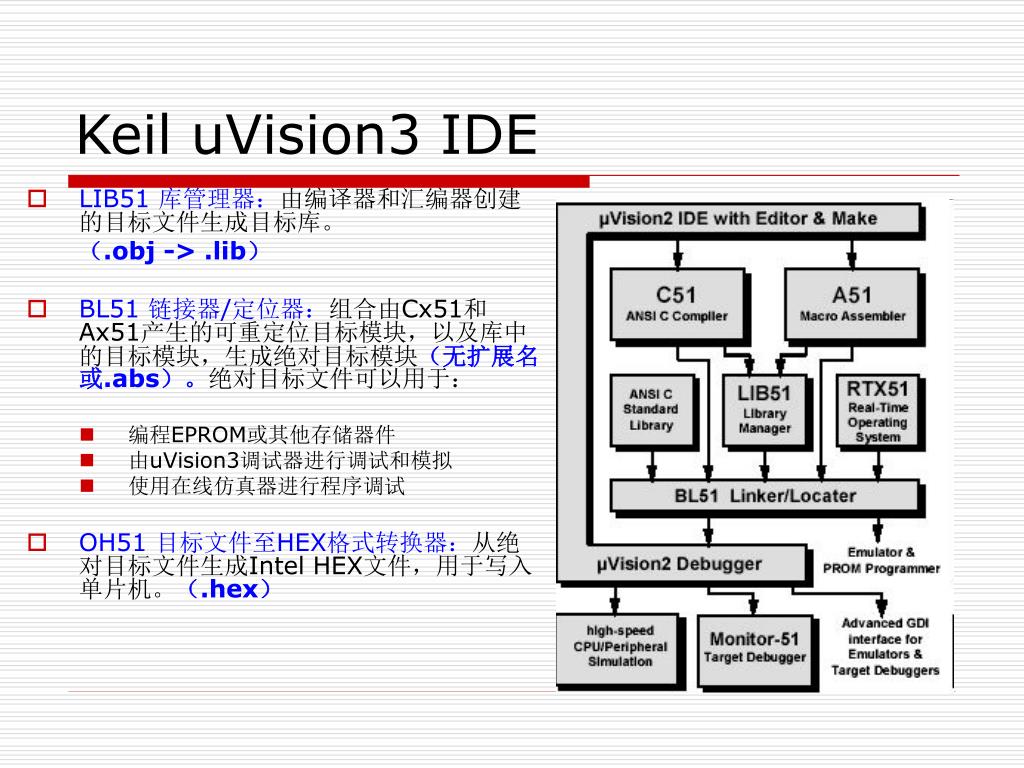

  44. Keil uVision3 IDE • LIB51 库管理器：由编译器和汇编器创建的目标文件生成目标库。 （.obj -> .lib） • BL51 链接器/定位器：组合由Cx51和Ax51产生的可重定位目标模块，以及库中的目标模块，生成绝对目标模块（无扩展名或.abs）。绝对目标文件可以用于： • 编程EPROM或其他存储器件 • 由uVision3调试器进行调试和模拟 • 使用在线仿真器进行程序调试 • OH51 目标文件至HEX格式转换器：从绝对目标文件生成Intel HEX文件，用于写入单片机。（.hex）

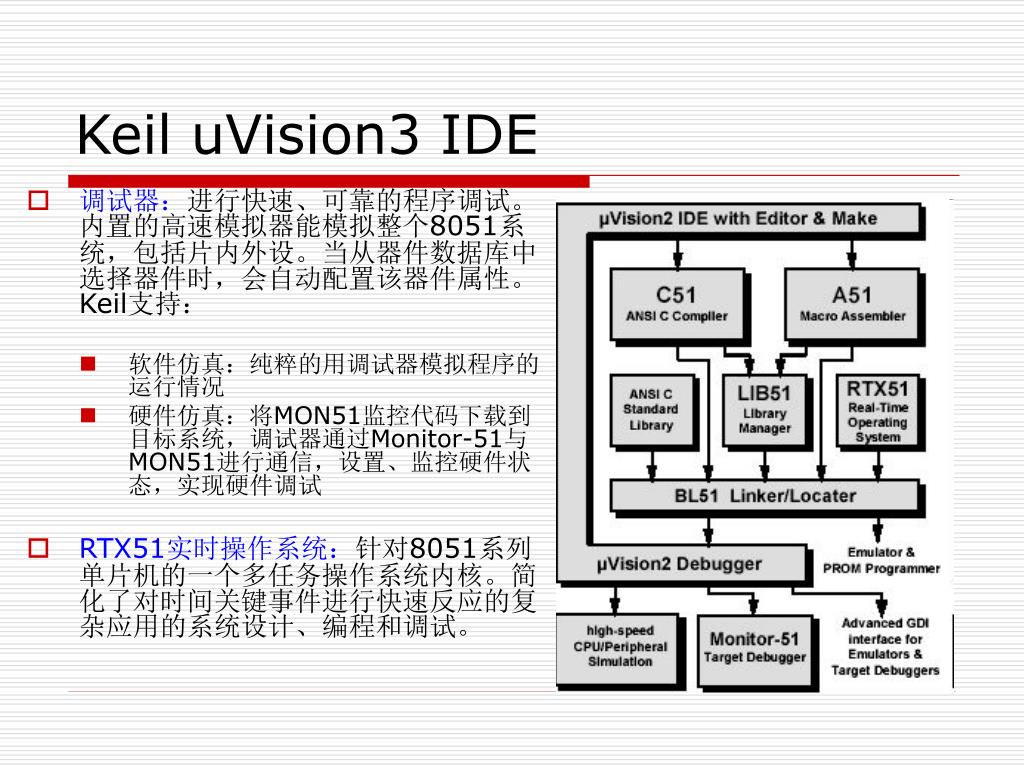

  45. Keil uVision3 IDE • 调试器：进行快速、可靠的程序调试。内置的高速模拟器能模拟整个8051系统，包括片内外设。当从器件数据库中选择器件时，会自动配置该器件属性。Keil支持： • 软件仿真：纯粹的用调试器模拟程序的运行情况 • 硬件仿真：将MON51监控代码下载到目标系统，调试器通过Monitor-51与MON51进行通信，设置、监控硬件状态，实现硬件调试 • RTX51实时操作系统：针对8051系列单片机的一个多任务操作系统内核。简化了对时间关键事件进行快速反应的复杂应用的系统设计、编程和调试。

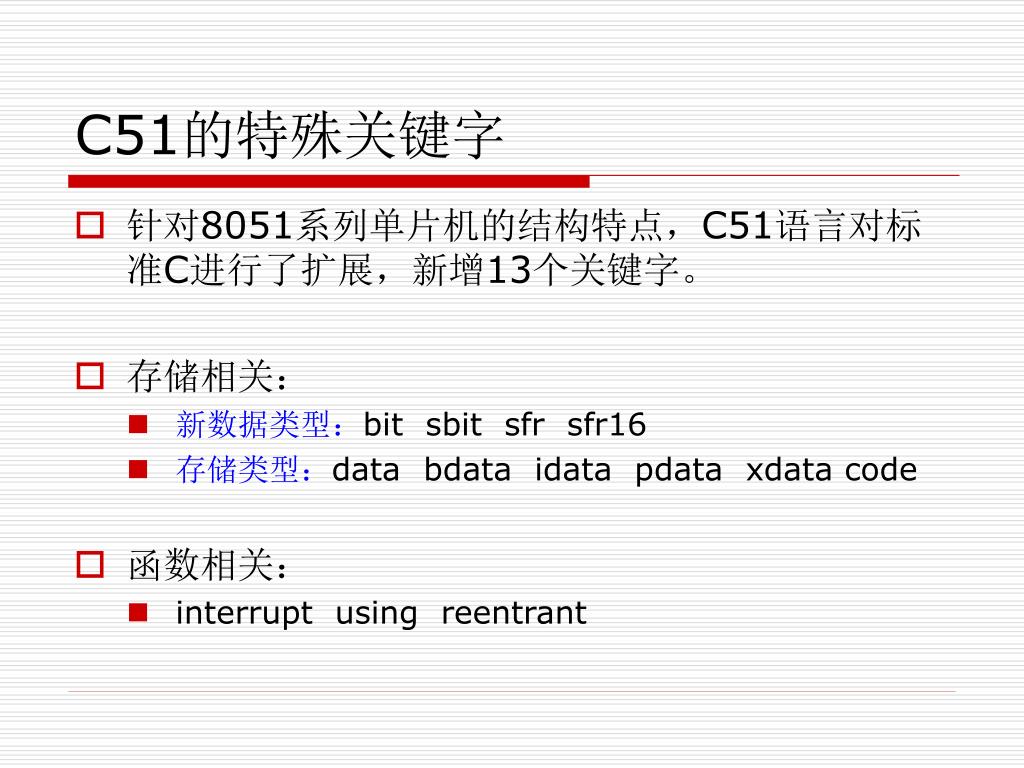

  46. C51的特殊关键字 • 针对8051系列单片机的结构特点，C51语言对标准C进行了扩展，新增13个关键字。 • 存储相关： • 新数据类型：bit sbit sfr sfr16 • 存储类型：data bdata idata pdata xdata code • 函数相关： • interrupt using reentrant

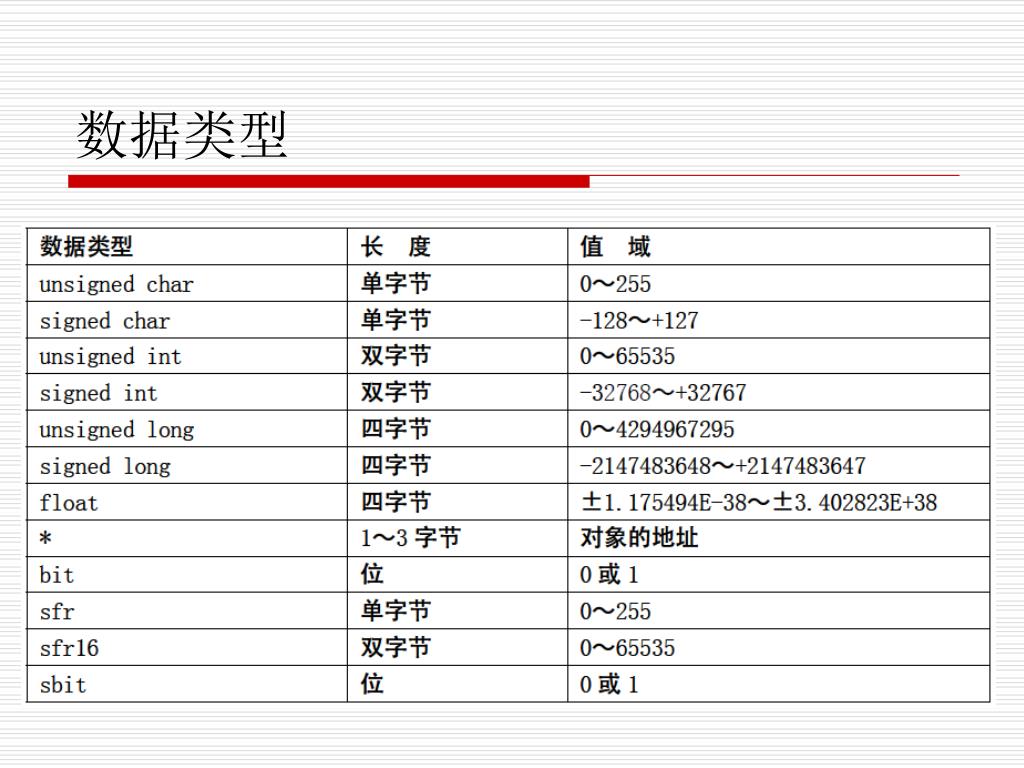

  47. 数据类型 • 掌握数据类型，主要是掌握每种类型数据所占长度和取值范围。 • 相同的数据类型，在不同的体系结构上所占长度不一定相同。 • 例如，在x86 CPU上，int占4 bytes，而在8051上仅占2 bytes。
