  1. 光纤、光缆的分类与应用 周启雄 产品行销三部

  2. 内容摘要 2 光缆结构分析及应用分类 1 光纤分类及其应用

  3. 光纤种类

  4. 光纤材料 1.光纤的定义：光纤是由高纯透明材料组成的光传输媒质。 2.光纤材料：石英玻璃、塑料、晶体…….。 3.石英玻璃： 1.优点：优秀的光学、力学和化学性能，良好的加工性能，极好的温度稳定性能、重量轻、抗电磁干扰。 注意：光纤重量：27g/km，温度变化（40C-20C）光纤长度变化1.1cm。 2.缺点：容易发生脆性断裂。

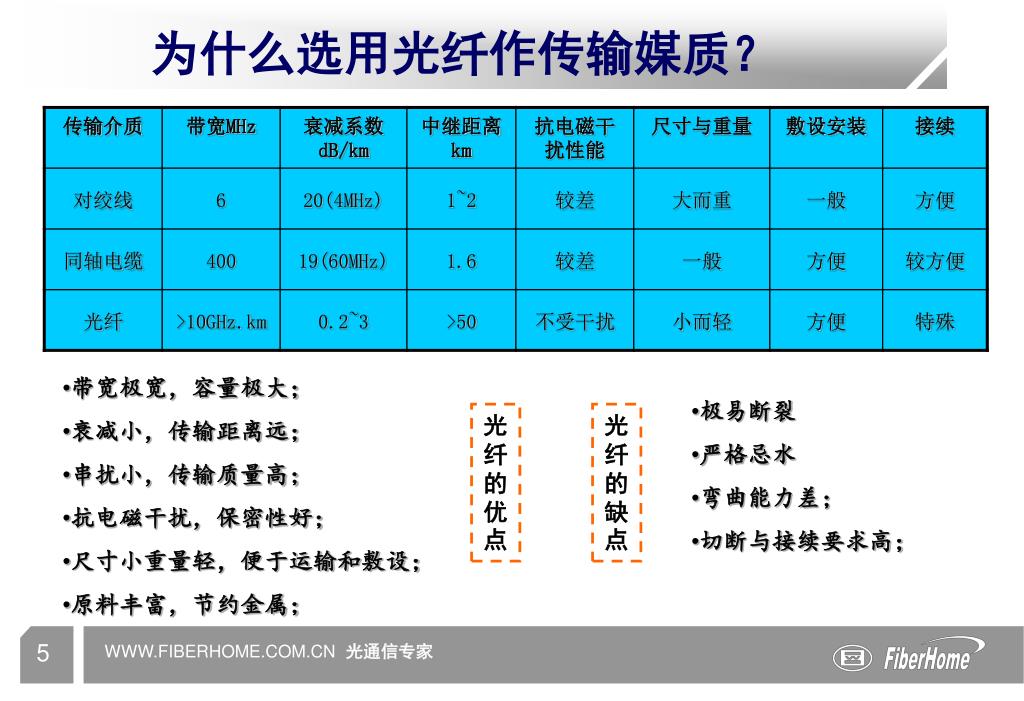

  5. 为什么选用光纤作传输媒质？ • 带宽极宽，容量极大； • 衰减小，传输距离远； • 串扰小，传输质量高； • 抗电磁干扰，保密性好； • 尺寸小重量轻，便于运输和敷设； • 原料丰富，节约金属； • 极易断裂 • 严格忌水 • 弯曲能力差； • 切断与接续要求高； 光纤的优点 光纤的缺点

  6. 光纤结构设计 G.651 G.652 G.655

  7. 光纤种类 • 多模光纤：工作波长为850nm的LAN用的多模光纤。 • G652光纤：最佳工作波长为1310nm的单模光纤： G652A 、G652B:标准光纤。 G652C、 G652D：低水峰（全波 ）光纤。 • G653光纤：零色散波长在1.55m窗口的单模光纤。 • G654光纤：截止波长在1500 nm的海底应用单模光纤,又称为最低 衰减单 模光纤 。 • G655光纤：在1550nm窗口给定波长区间内色散不为零的色 散位移 单模光纤， 称为非零色散位移光纤 。 G655A ：单信道光纤(1995) 。 G655B、 G655C ：DWDM光纤(2000.10,2003.1) 。 • G656光纤：使用于DWDM 系统S+C+L波带的非零色散位移光纤 。 (2003.10提出，2004.5通过)。

  8. O-BAND E-BAND S-BAND C-BAND L-BAND U-BAND 1260 1360 1460 1530 1565 1625 1675 光纤的工作带宽与衰减谱 第1窗口 第2窗口 第5窗口 第3窗口 第4窗口

  9. 光纤色散—波长关系

  10. 全波光纤（Allwave）—G.652C （1）波段宽 （2）改进网管（3）成本低

  11. Rmin=30mm Rmin=15mm Rmin=7.5mm 弯曲损耗不敏感光纤—G.657 弯曲不敏感光纤（G.657光纤） • 用于接入网的低弯曲损耗敏感单模光纤 • 衰减对弯曲不敏感，目前主要应用于入户的那一段光缆 • G.657A与G.652光纤完全兼容 • 高可靠性，是用于用户室内环境的理想光纤

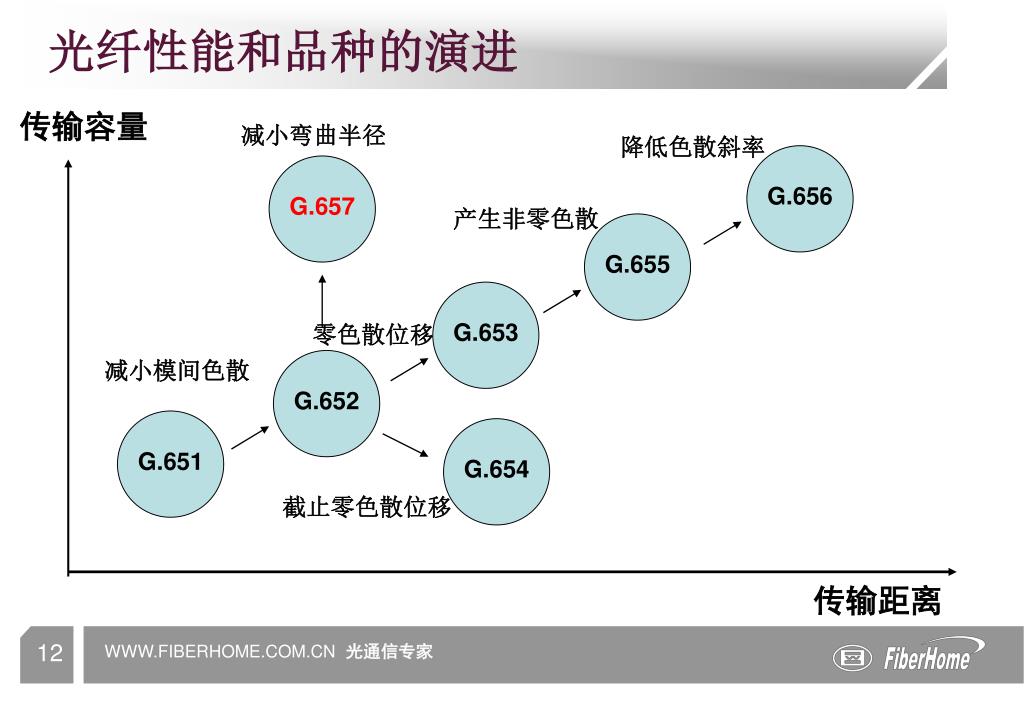

  12. 光纤性能和品种的演进 传输容量 减小弯曲半径 降低色散斜率 G.656 G.657 产生非零色散 G.655 G.653 零色散位移 减小模间色散 G.652 G.651 G.654 截止零色散位移 传输距离

  13. 光纤选用技术建议

  14. 内容摘要 2 光缆结构分析及应用分类 1 光纤分类及其应用

  15. F 微裂纹！ F 光纤存在微裂纹 1、产生原因 外界杂质； 机械磨损； 表面结构差异。 2、断裂过程 在外力或水的侵蚀作用下，非常小的微裂纹扩大，传播，可以引起崩溃性的断裂。 3、光缆设计 保护光纤不受外力和避免水的侵蚀作用。

  16. 光缆设计要点 • 保护光纤不受外界机械应力作用： 根据光缆实用场所选择不同的保护措施， 如采用中心加强件、加铠装、挤护套、设计合理余长； • 设法保证光纤避免水的侵蚀： 采用阻水油膏填充、阻水材料来防止侵入的水沿着光缆纵、径向流动

  17. 光缆设计原则 1、任务 设计结构尺寸，选择合理余长，规定使用材料，确保光缆的传输性能、机械性能和环境性能。 2、原则 光缆设计的一般原则： 1.由纤芯数选择基本结构； 2.由机械强度决定保护措施； 3.由使用环境选择光纤余长； 4.在满足性能要求下，尽量结构简单，重量轻…

  18. 光缆结构研究思路 加强件、 金属铠装、 外护套…. 外力作用 普通光缆 光纤微裂纹 水的侵蚀 纤用油膏 缆用油膏 特殊光缆 特殊结构 特殊材料 特殊环境

  19. 光缆中各种材料的作用 优质光纤和材料是确保： 光缆具有良好传输和机械性能的基础。

  20. 光缆命名规则 光缆： Ⅴ.外护层 Ⅲ. 缆芯和光缆的派生结构特征代号: 光缆结构特征应表示出缆芯的主要类型和光缆的派生结构。当光缆型式有几个结构特征需要注明时，可用组合代号表示，其组合代号按下列相应的各代号自上而下的顺序排列。 D----光纤带结构； （无符号）----光纤松套被覆结构； J----光纤紧套被覆结构； （无符号）----层绞结构； G----骨架槽结构； X----中心管结构； T----油膏填充式结构； （无符号）----干式阻水结构； R----充气式结构； C----自承式结构； B----扁平形状； E----椭圆形状； Z----阻燃。 Ⅰ. 分类的代号： GY--通信用室（野）外光缆 GM--通信用移动式光缆 GJ---通信用室（局）内光缆 GS---通信用设备内光缆 GH---通信用海底光缆 GT---通信用特殊光缆 Ⅳ. 护套代号 Y----聚乙烯护套 V----聚氯乙烯护套 U----聚氨酯护套 A----铝-聚乙烯粘结护套 S----钢-聚乙烯粘结护套 W----夹带平行钢丝的钢-聚乙烯粘结护套 L----铝护套 G----钢护套 Q----铅护套。 Ⅱ. 加强件的代号: 加强构件指护套以内或嵌入护套中用于增强光缆抗拉力的构件。 （无符号）---金属加强构件 F----非金属加强构件

  21. Ⅴ.外护层代号： 当有外护层时，它可包括垫层、铠装层和外被层的某些部分和全部。其代号用两组数字表示（垫层不需要表示），第一组表示铠装层，它可以是一位或两位数字，见表1 ；第二组表示外被层或外套，它应是一位数字 铠装层 外被层或外套

  22. 光缆基本结构特点 根据缆芯形状和纤芯数不同， 光缆可以分为三种基本结构： 容纳光纤芯数 中心管式 ≤12芯，144芯 光纤位于中心管的中心 光缆基本结构 层绞式 若干根松套管绕 中心加强件形成缆芯 ≤144芯，720芯 骨架式 几十上百至数千芯 光纤带放置在骨架槽内

  23. 中心管式光缆 特点： 1.光缆横截面小，重量轻 。 2.松套管位于光缆物理中心，有利于光缆弯曲。 3.松套管中充有防潮油膏，确保防潮和纵向不渗水。 4.光缆中光纤芯数少，最大为12芯。 5.光缆中光纤余长不易控制。

  24. 层绞式光缆 特点： 1.光缆结构复杂 2.纤芯数选择范围大：2～288芯 3.光缆制造工艺步骤多

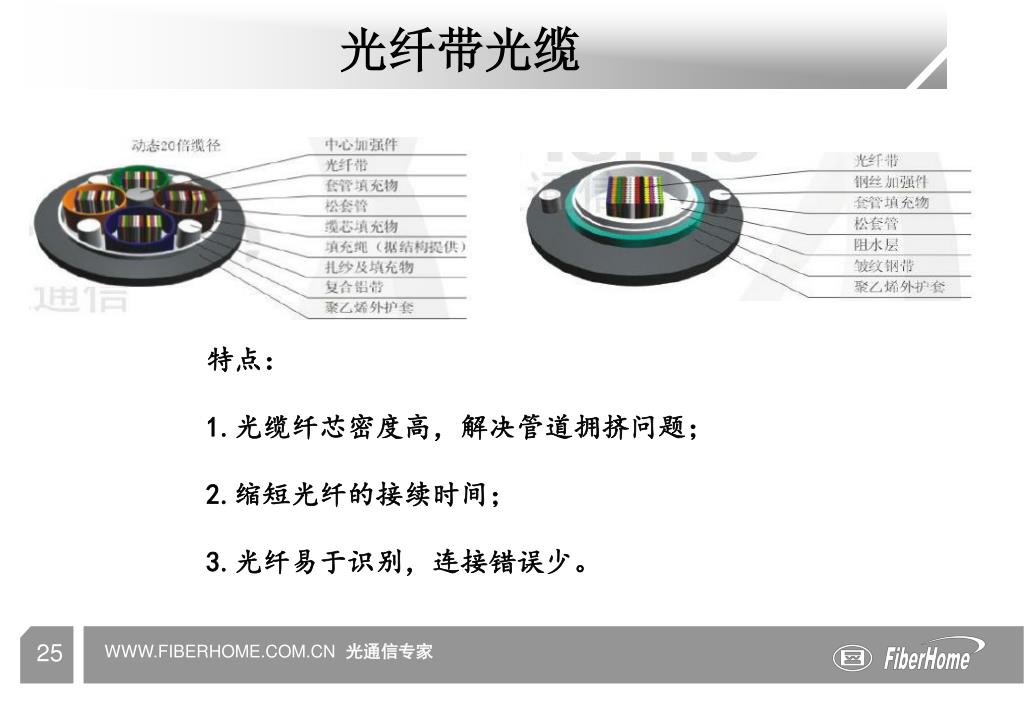

  25. 光纤带光缆 特点： 1.光缆纤芯密度高，解决管道拥挤问题； 2.缩短光纤的接续时间； 3.光纤易于识别，连接错误少。

  26. 架空光缆设计思路

  27. 光缆型号： GYTS 适用范围： 架空 机械 抗拉强度 短期拉伸力 (N):1500 长期拉伸力 (N):600 特性 抗压强度 短期侧压力 (N/100mm):1000 长期侧压力 (N/100mm):300 光缆外径 :约 9.9 ∼ 17 mm 光缆重量 :约 110 ∼ 291kg/km GYTS 层绞式

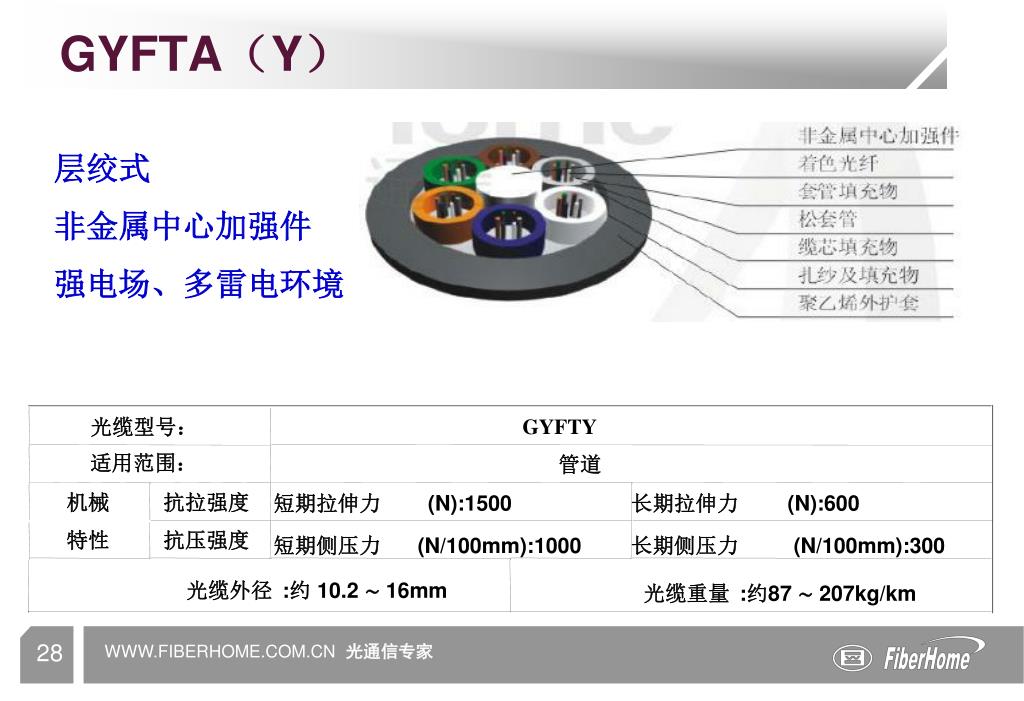

  28. 光缆型号： GYFTY 适用范围： 管道 机械 抗拉强度 短期拉伸力 (N):1500 长期拉伸力 (N):600 特性 抗压强度 短期侧压力 (N/100mm):1000 长期侧压力 (N/100mm):300 光缆外径 :约 10.2 ∼ 16mm 光缆重量 :约87 ∼ 207kg/km GYFTA（Y） 层绞式 非金属中心加强件 强电场、多雷电环境

  29. 管道光缆设计思路

  30. 光缆型号： GYTA 适用范围： 管道 机械 抗拉强度 短期拉伸力 (N):1500 长期拉伸力 (N):600 特性 抗压强度 短期侧压力 (N/100mm):1000 长期侧压力 (N/100mm):300 光缆外径 :约 9.7 ∼ 19 mm 光缆重量 :约 90 ∼ 235kg/km GYTA 层绞式

  31. 光缆型号： GYXTW 适用范围： 管道 机械 抗拉强度 短期拉伸力 (N):1500 长期拉伸力 (N):600 特性 抗压强度 短期侧压力 (N/100mm):1000 长期侧压力 (N/100mm):300 光缆外径 :约 9.4mm 光缆重量 :约95kg/km GYXTW 中心管式 一般为小芯数 最大12芯

  32. 直埋光缆设计思路

  33. 光缆型号： GYTA53 适用范围： 直埋 机械 抗拉强度 短期拉伸力 (N):3000 长期拉伸力 (N):1000 特性 抗压强度 短期侧压力 (N/100mm):3000 长期侧压力 (N/100mm):1000 光缆外径 :约 13.9 ∼ 20.2 mm 光缆重量 :约 204 ∼ 391kg/km GYTA53 层绞式

  34. 光缆型号： GYFTA53 适用范围： 直埋 机械 抗拉强度 短期拉伸力 (N):3000 长期拉伸力 (N):1000 特性 抗压强度 短期侧压力 (N/100mm):3000 长期侧压力 (N/100mm):1000 光缆外径 :约 15.2 ∼ 20.4 mm 光缆重量 :约 218 ∼ 395kg/km GYFTA53 层绞式 非金属中心加强件 强电场、多雷电环境

  35. 光缆性能和品种的演进 成本 水底光缆 增加品种 直埋光缆 电力光缆 改善性能 接入光缆 管道光缆 简化结构 室外光缆 降低成本 室内光缆 年份

  36. 光缆结构选择建议
