  1. 实验18 激光全息照相 佛山科学技术学院 物理实验教学中心

  2. 英女王的全息照片 神奇的全息照片！

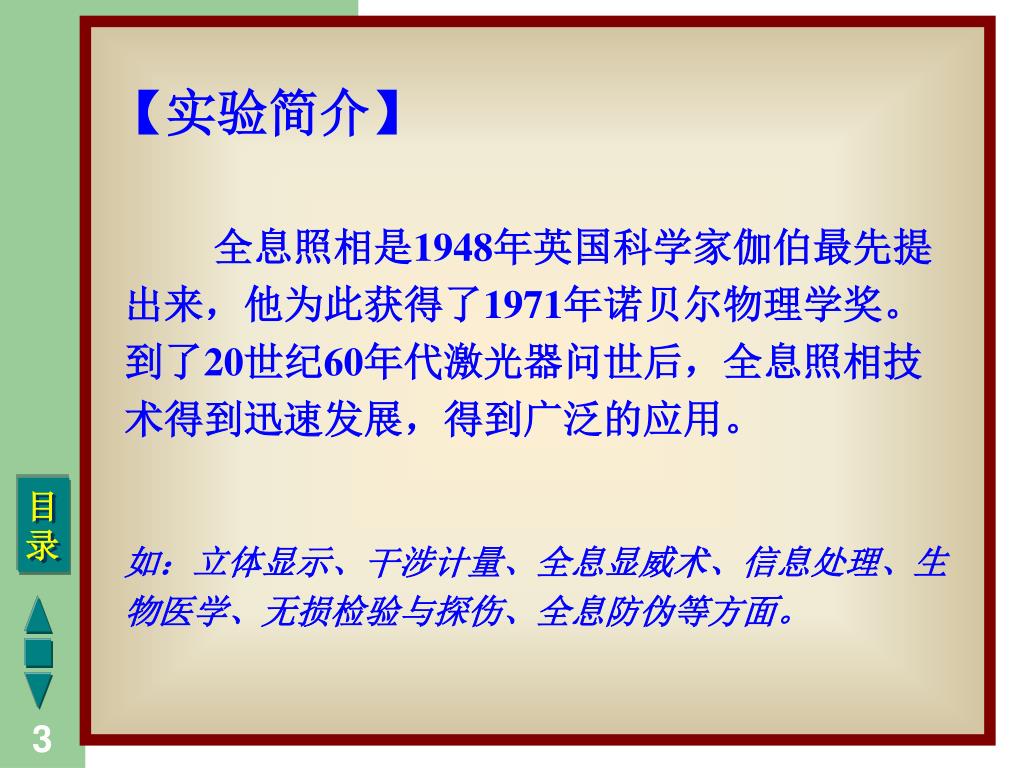

  3. 【实验简介】 全息照相是1948年英国科学家伽伯最先提出来，他为此获得了1971年诺贝尔物理学奖。到了20世纪60年代激光器问世后，全息照相技术得到迅速发展，得到广泛的应用。 如：立体显示、干涉计量、全息显威术、信息处理、生物医学、无损检验与探伤、全息防伪等方面。

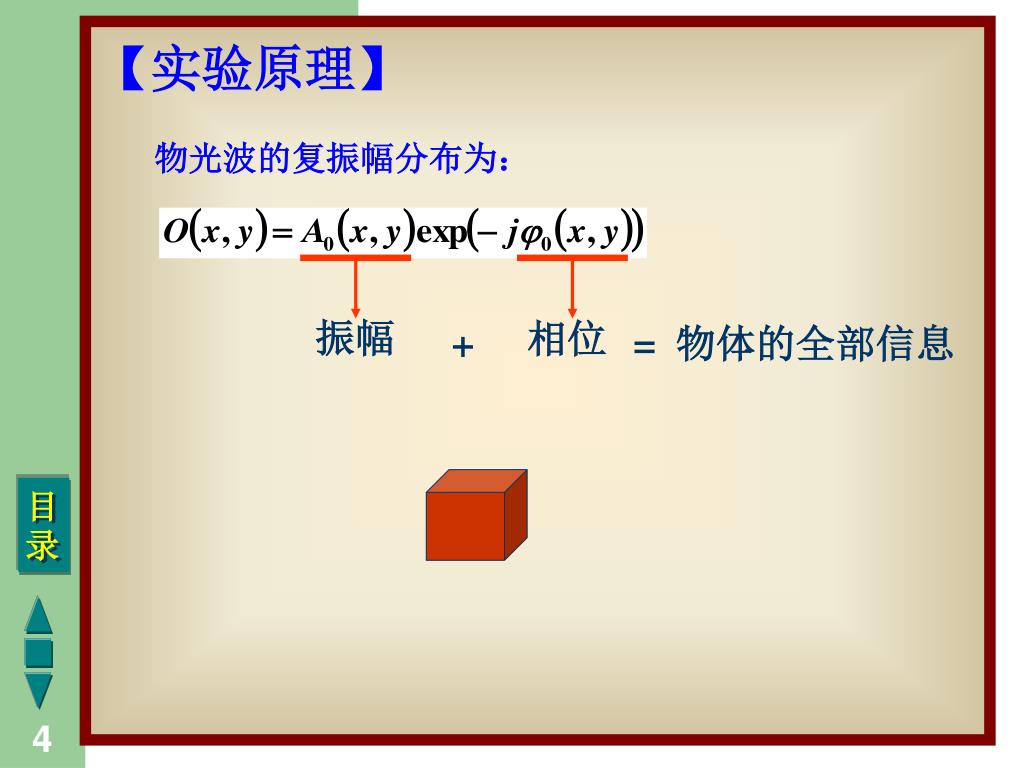

  4. 振幅 相位 + = 物体的全部信息 【实验原理】 物光波的复振幅分布为：

  5. 全息照相的过程：记录　　再现 全息照相:利用光的干涉原理把被拍摄的物体的全部信息都记录下来,并且通过衍射再现出形象逼真的物体立体图像。

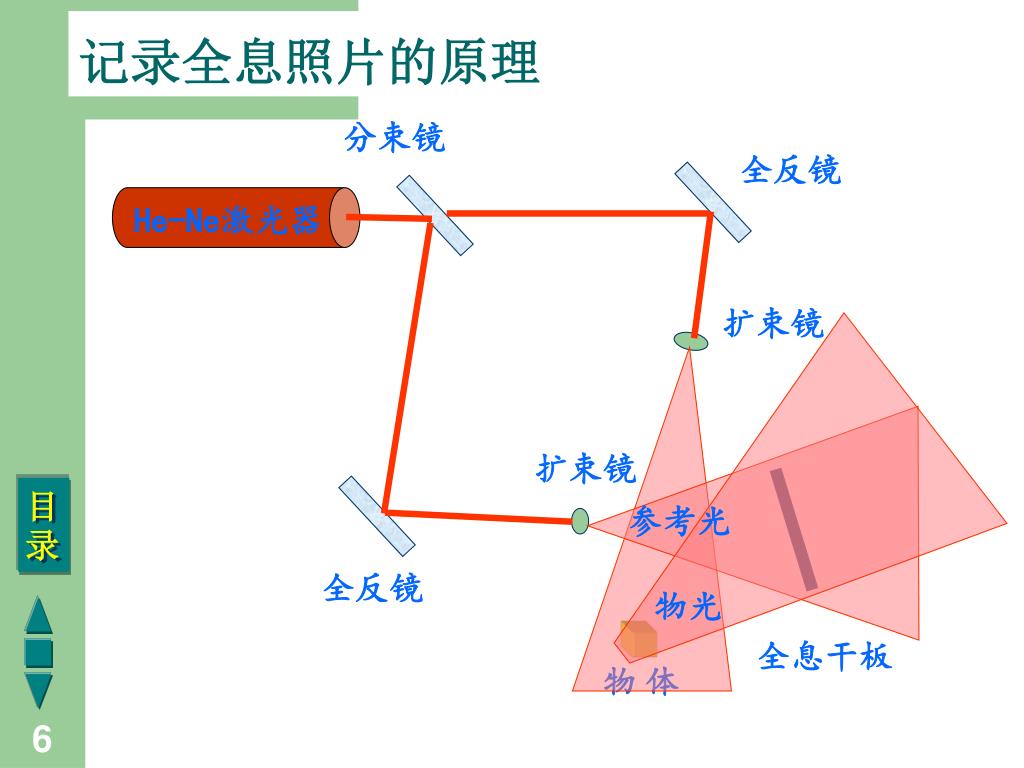

  6. He-Ne激光器 参考光 物光 记录全息照片的原理 分束镜 全反镜 扩束镜 扩束镜 全反镜 全息干板 物 体

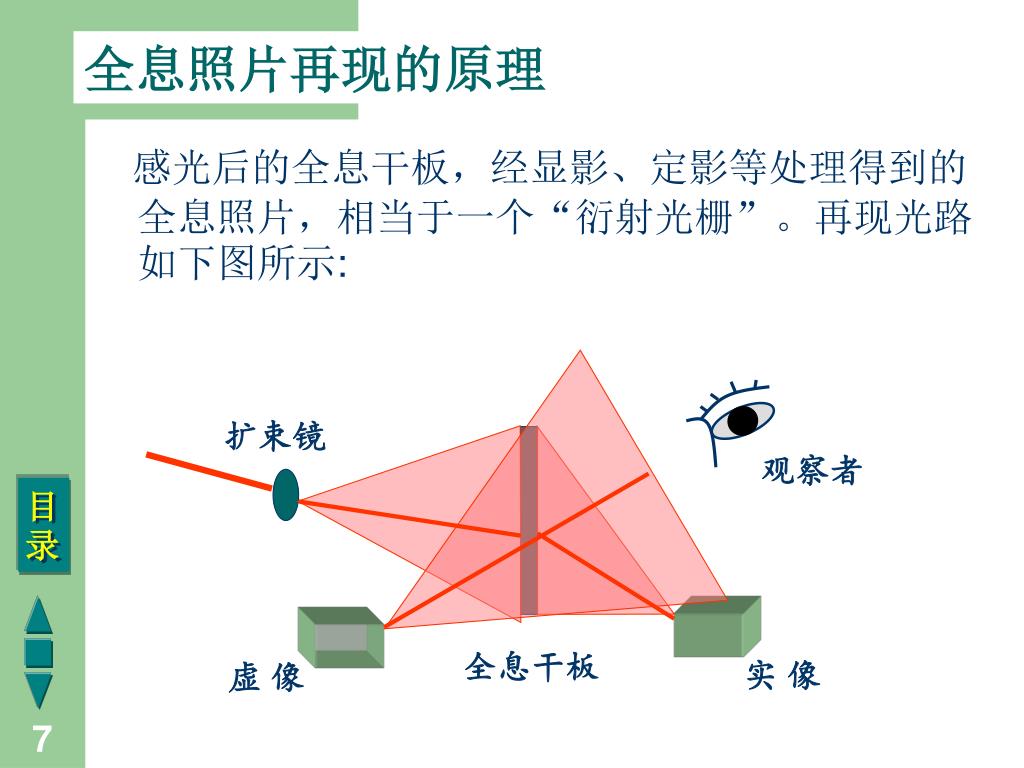

  7. 扩束镜 观察者 全息干板 实 像 虚 像 全息照片再现的原理 感光后的全息干板，经显影、定影等处理得到的全息照片，相当于一个“衍射光栅”。再现光路如下图所示:

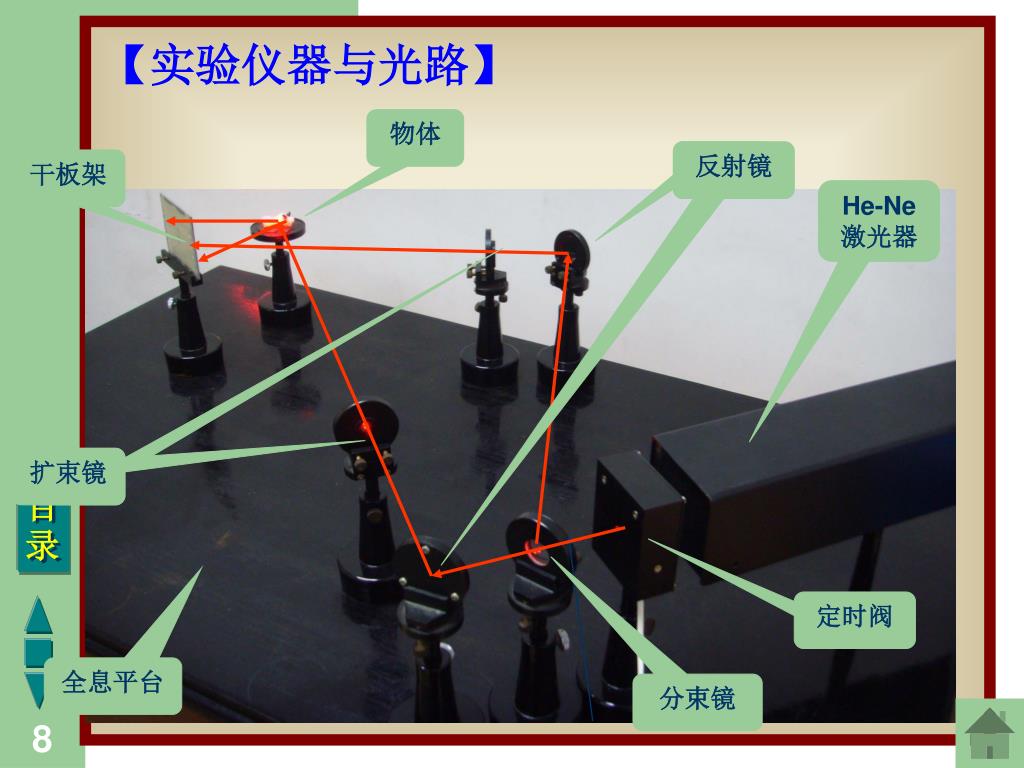

  8. 【实验仪器与光路】 物体 反射镜 干板架 He-Ne激光器 扩束镜 定时阀 全息平台 分束镜

  9. 1.立体感强 【全息照相的主要特点】 2.具有可分割性 3.可重叠多个全息图

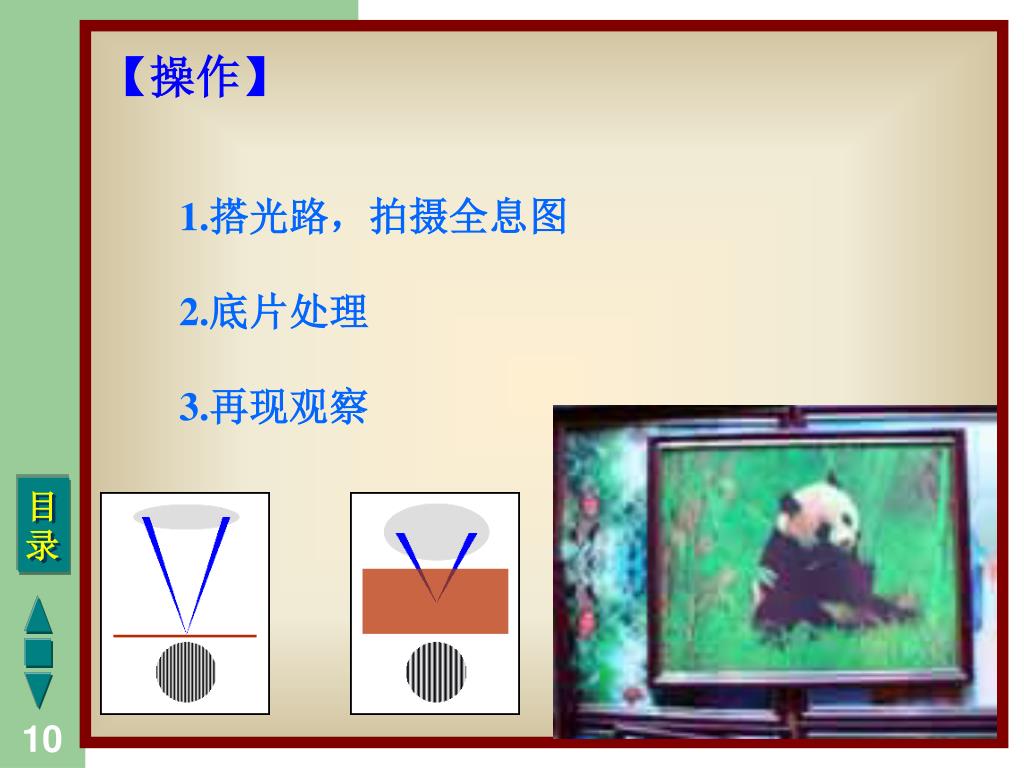

  10. 1.搭光路，拍摄全息图 【操作】 2.底片处理 3.再现观察

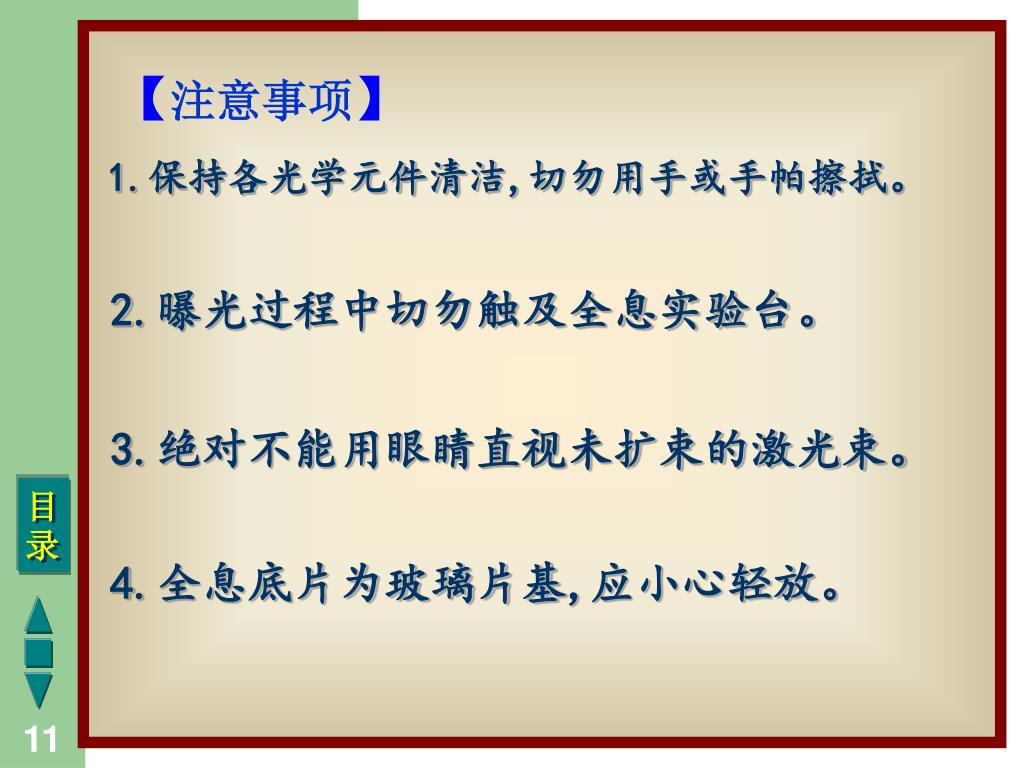

  11. 【注意事项】 1.保持各光学元件清洁,切勿用手或手帕擦拭。 2.曝光过程中切勿触及全息实验台。 3.绝对不能用眼睛直视未扩束的激光束。 4.全息底片为玻璃片基,应小心轻放。

  12. 停 显 定 影 显 影 水 洗 脱 水 漂 白 干 燥 【干板的冲洗】
