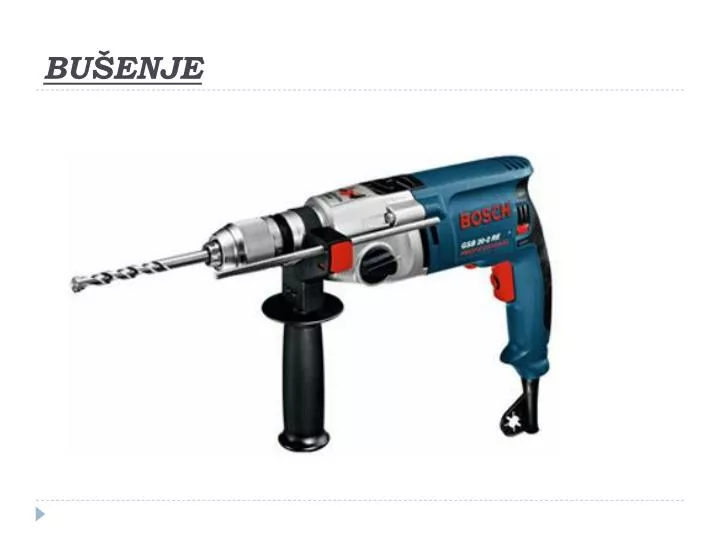

  1. BUŠENJE

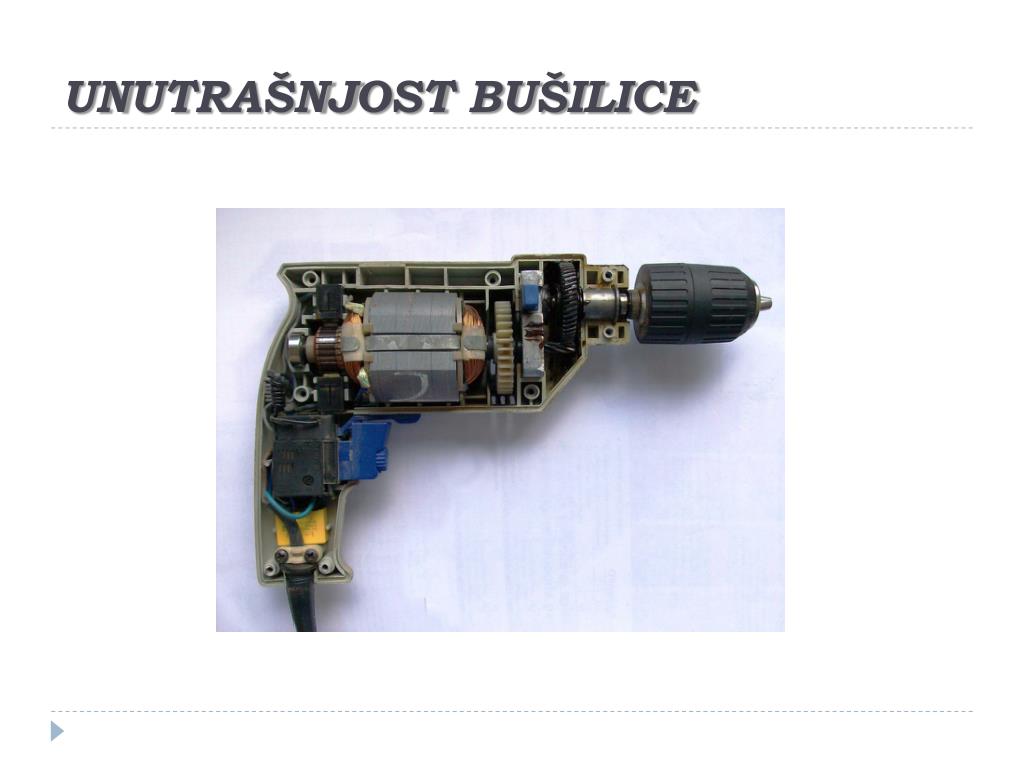

  2. UNUTRAŠNJOST BUŠILICE

  3. BUŠENJE •  je način strojne obrade odvajanjem čestica kojim se posebnim alatom (svrdlom) izrađuju valjkaste (cilindrične) rupe u obratku. Alat obavlja glavno rotacijsko gibanje i pravocrtno posmično gibanje koje mora biti u smjeru osi rotacije. Bušenje je povezano s predradnjom zabušivanja i naknadnim operacijama proširivanja, upuštanja, razvrtanja i izbušivanja.

  4. STUPNE BUŠILICE • Stupna bušilica se izrađuje s okruglim stupom za manje promjere bušenja ili sa sandučasto oblikovanim stalkom za veće dubine i promjere bušenja. Podložna ploča se kod stupnih bušilica pričvršćuje na temelje. Za prijenos snage se koristi višeosovinski zupčasti prijenosnik. Radni stol se visinski pomiče i moguće ga je, kod bušilica s okruglim stupom zakretati.

  5. SVRDLA • je alat koje koristimo kod bušenja. Svrdla se dijele na: spiralna svrdla, svrdla s pločicama od tvrdog metala, ravna svrdla, zabušivala (zabušivači), specijalne izvedbe spiralnih svrdala, noževe i motke za bušenje.

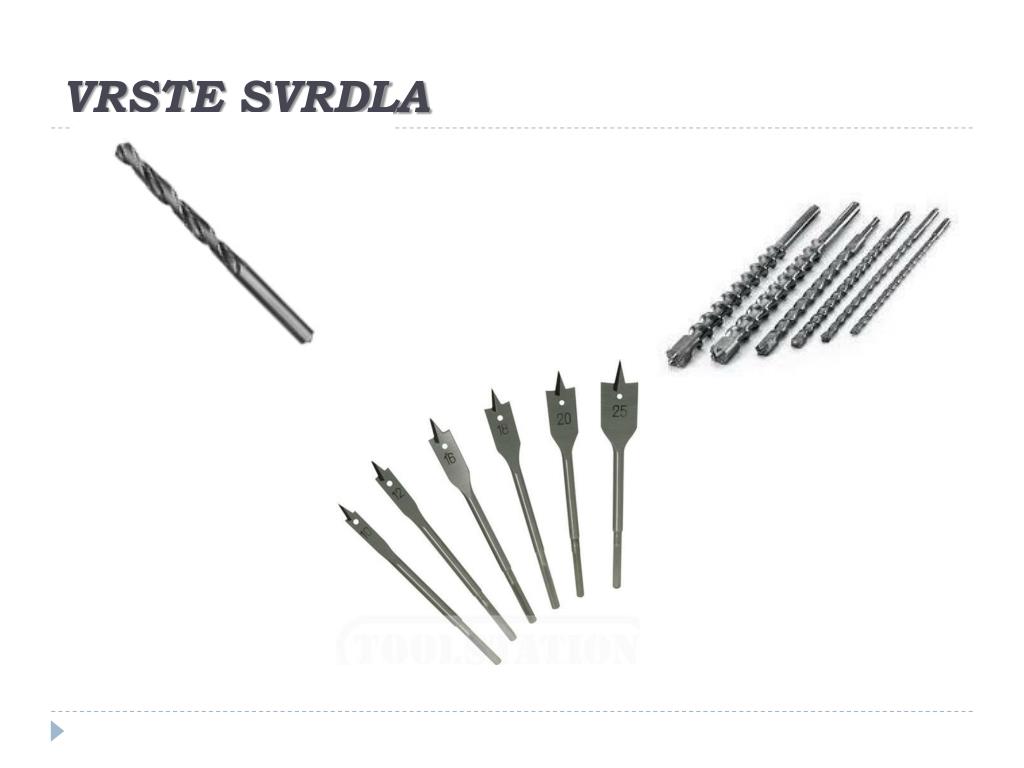

  6. VRSTE SVRDLA

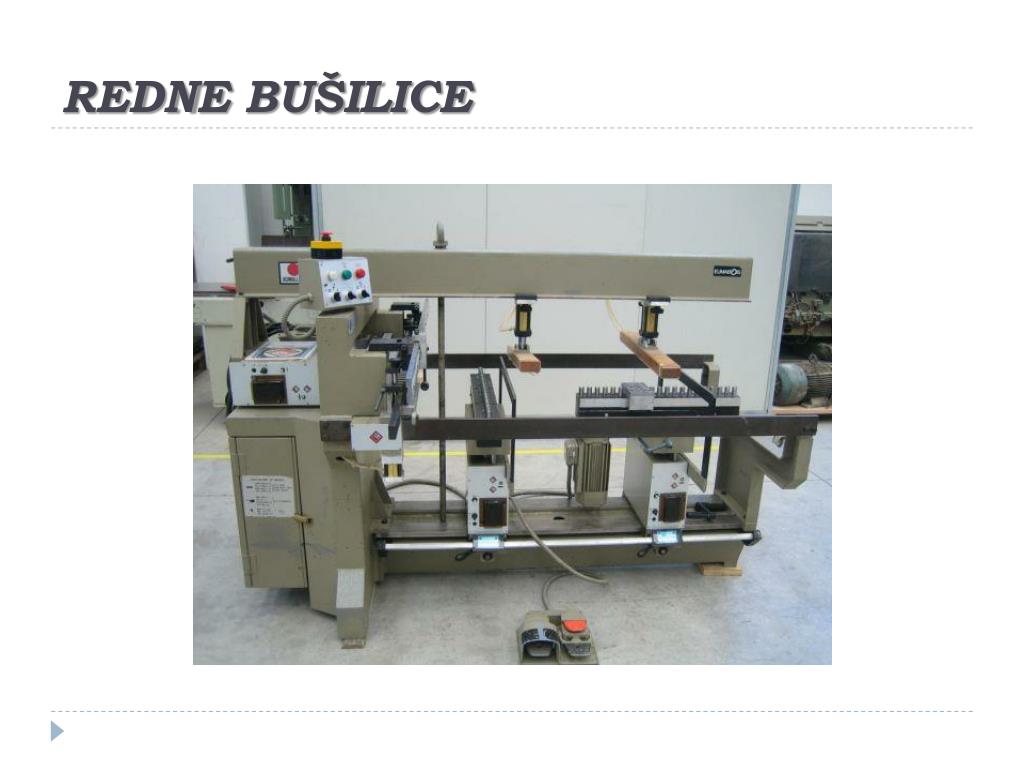

  7. REDNE BUŠILICE

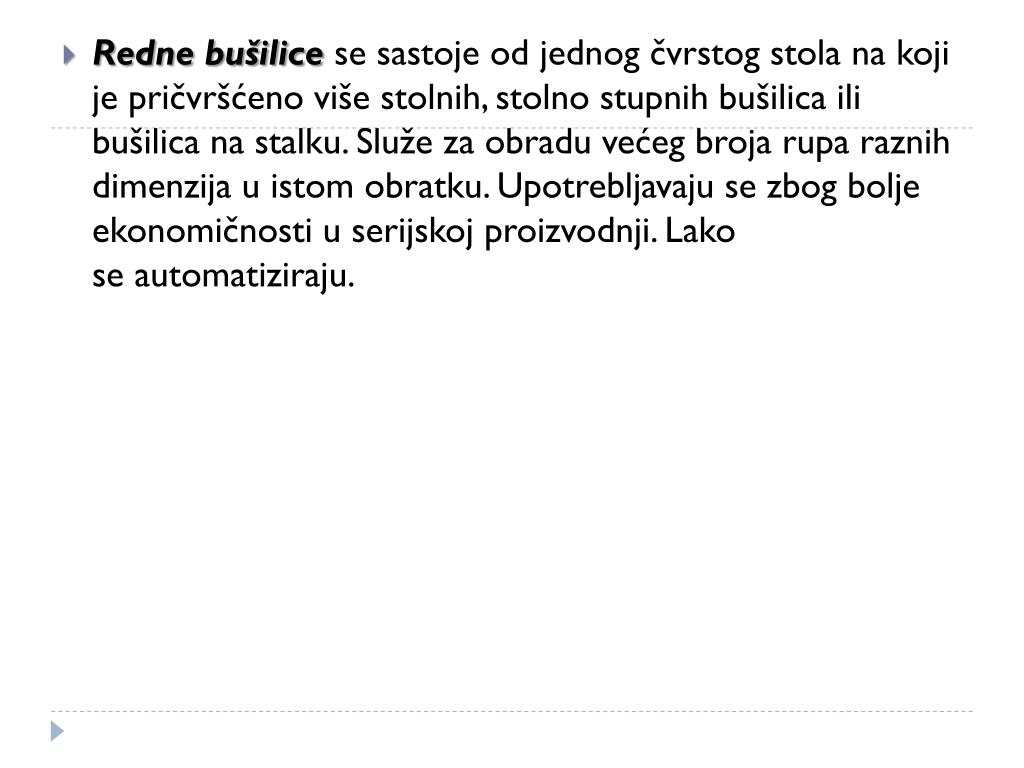

  8. Redne bušilice se sastoje od jednog čvrstog stola na koji je pričvršćeno više stolnih, stolno stupnih bušilica ili bušilica na stalku. Služe za obradu većeg broja rupa raznih dimenzija u istom obratku. Upotrebljavaju se zbog bolje ekonomičnosti u serijskoj proizvodnji. Lako se automatiziraju.

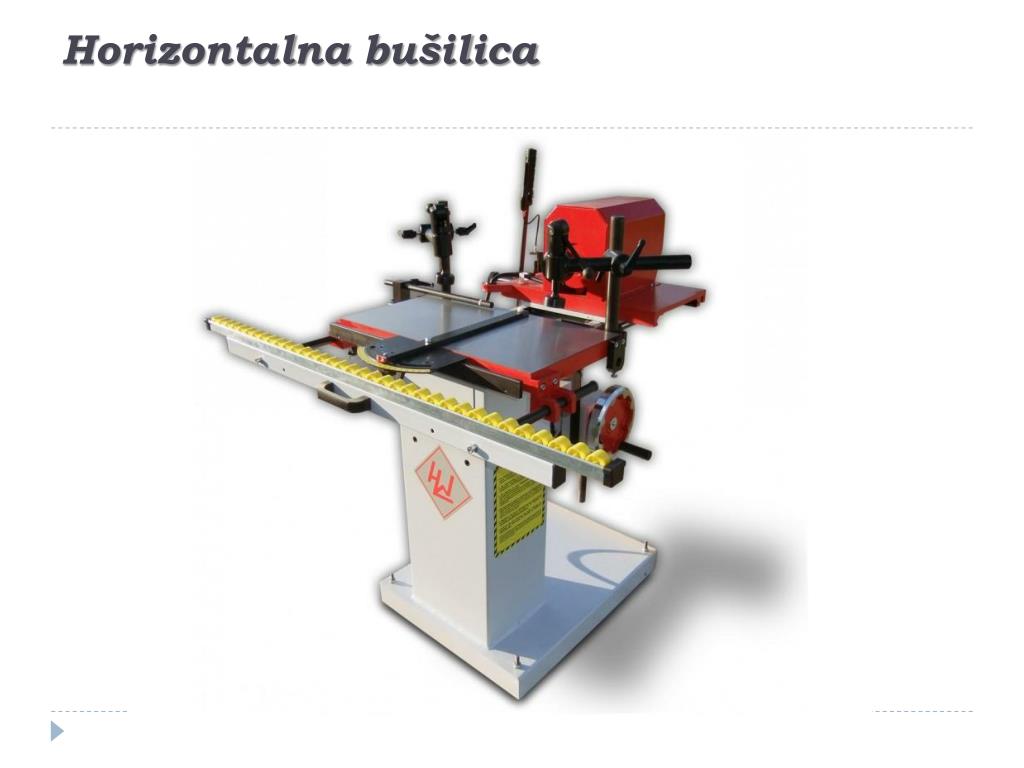

  9. Horizontalna bušilica

  10. Horizontalna bušilica služi za vrlo točnu obradu bušenjem, najvećih dijelova u jednom zahvatu. Time se omogućuje točan odnos među osima raznih provrta. Zbog tražene točnosti horizontalna bušilice mora biti jako kruta. Na postolju je radni stol koji može prihvatiti izrazito velike i teške obratke. Jedan stup nosi vretenište s glavnim vretenom, dok drugi stup ima prihvatni ležaj za prihvat i centriranje bušne motke.

  11. Radijalna bušilica

  12. Glavno vretenište s bušnim vretenom pomiče se po konzoli. Konzola se može vertikalno pozicionirati, te zakretati oko stupa. Ovime se povećava radni prostor u kojem mogu precizno bušiti. Radijalna bušilica služi za obradu bušenja na velikim i teškim predmetima, koji bi se teško pomicali ispod bušnog vretena. Sva gibanja obavlja alat, dok je obradak pričvršćen za radni stol na temeljnoj ploči (podnožju).
