第八讲尺寸标注

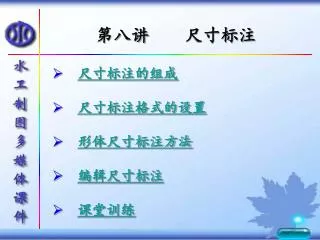

第八讲尺寸标注 • 尺寸标注的组成 • 尺寸标注格式的设置 • 形体尺寸标注方法 • 编辑尺寸标注 • 课堂训练总目录

尺寸标注的组成 一个完整的尺寸标注由尺寸界线、尺寸线、尺寸数字、尺寸箭头等部分组成。尺寸标注的方法：１、建立一个新图层，专门用于标注尺寸；２、创建尺寸标注所需的文本类型；３、设置尺寸标注格式；总目录下一页

４、保存或输入用户所作的尺寸格式，供以后作图时使用，从而提高作图效率；４、保存或输入用户所作的尺寸格式，供以后作图时使用，从而提高作图效率；５、在标注尺寸前，设置一些常用的辅助定位工具，以便快速、准确地找到所要标注对象的特征点；６、用尺寸标注命令标注图形的尺寸，然后对所标注的尺寸进行检查，并用尺寸标注编辑命令对错误尺寸进行修改。总目录返回

尺寸标注格式的设置（DDIM） 命令输入的方式： 1）下拉菜单 Dimension→Style/Firmat→Dimension→Style 2）工具栏：图标 3）命令行： DDIM（Ｄ）总目录下一页

在这个对话框中，用户可以按照国家标准的规定以及具体使用要求设置标注格式。在这个对话框中，用户可以按照国家标准的规定以及具体使用要求设置标注格式。１、新建：此按钮用于确定新标注格式的名称及使用范围。在新样式名中输入所要建立的新标注格式名称；２、用于：限定新标注格式的应用范围。此下拉列表框共有７个选用户可在此设置新的标注方式。总目录下一页

３、尺寸格式的具体设置： 在标注样式管理器对话框中，点击“修改“按钮，可以打开对话框：在此对话框中，有直线和箭头、文字、调整、主单位、换算单位和公差的具体设置，可根据标注的要求进行具体操作。总目录返回

形体尺寸标注方法 １、线性尺寸标注(DIMLINEAR) 注意：标注线性尺寸时，有两种方法可用。２、平行尺寸标注（DIMALIGNED）该方法一般用于倾斜对象的尺寸标注。３、坐标标注(DIMORDINATE) 该方法用于自动测量和标注一此特殊点的坐标的标注。４、直径／半径的标注(DIMRADIUS/DIMAMETER) 总目录下一页

５、角度尺寸标注(DIMANGULAR) 该方法用于精确测量并标注被测对象之间的夹角。６、基准／连续尺寸标注(DIMBASELINE/DIMCONTINUE) ７、快速尺寸标注(QDIM) 此命令中包含了许多的标注方式，使标注工作简化，提高作图效率。总目录返回

尺寸标注的编辑 在标注尺寸时，所设置的尺寸格式若不符合ＧＢ的要求，则可以使用尺寸编辑命令进局部修改，使之符合工程制图的要求，并使读图更加容易。１、编辑尺寸文本的位置（DIMTEDIT）作用：用于改变尺寸文本的位置和角度。总目录下一页

命令的输入方式： 　1）下拉菜单 Dimension→ Ａlign Text(对齐文本) 2）工具栏图标 3）命令行 DIMTEDIT 总目录下一页

2、编辑尺寸文本（DIMEDIT） 作用：用于移动和旋转尺寸文本。命令的输入方式： 1）下拉菜单 Dimension→ Oblique（倾斜） 2）工具栏图标 3）命令行 DIMTEDIT 总目录返回

课堂训练 1、熟悉尺寸标注的设置、尺寸标注与尺寸编辑的基本方法。 2、完成前面作业图形的尺寸标注。总目录返回
