挤橡工艺学

挤橡工艺学 2010年3月3日

第一章电缆产品介绍 • ㈠电线电缆产品总述 • 电线电缆是输送电能、传递信息和制造各种电机、电器、仪表所不可缺少的基础器材，是未来电气化、信息化社会中必要的基础产品。是实现电磁能转化的一种原器件。电线电缆行业又是配套行业，产品必须满足各种行业的性能要求。电缆行业是机械行业中除汽车制造业外的第二大行业，我认为做电缆行业还是有一定的情景的。 • 电线电缆按照产品用途可分为五大类：1 裸电线与裸导体制品、2 绕组线、3 电力电缆、4 通信电缆与光缆、5 电气装备用电线电缆。

第一章电缆产品介绍 • ㈡裸电线和裸导体制品 • 仅有导体，而没有绝缘层的产品，其中包括：铜、铝等各种金属和复合金属圆单线各种结构的架空输电线用：绞线、软接线、型线、型材等

第一章电缆产品介绍 • ㈢绕组线 • 以绕组的形式在磁场中切割磁力线感应产生电流，或通以电流产生磁场所用的电线，固又称为电磁线，其中包括具有各种特性的：漆包线、绕包线、无机绝缘线等。

第一章电缆产品介绍 • ㈣电力电缆 • 在电力系统的主干线路中用以传输和分配大功率电能的电缆产品，其中包括1~330kV及以上各种电压等级、各种绝缘的电力电缆。 • 我公司生产的是1KV级电力电缆。绝缘有聚乙烯PE、交联聚乙烯、聚氯乙烯等PVC。XLPE

第一章电缆产品介绍 • ㈤通信电缆和通信光缆 • 通信电缆是传输电话、电报、电视、广播、传真、数据和其他电信信息的电缆，其中包括：市内通信电缆、长途通信电缆、电话设备用通信电缆、数字通信电缆、射频电缆、海底通信电缆、一般通信电缆。传输频率为音频到几十兆赫。

第一章电缆产品介绍 • 通信光缆是以光导纤维（光纤）作为光波传输介质，进行信息传输，因此又称为纤维光缆。由于其传输衰减小、频带宽、重量轻、外径小，又不受电磁场干扰，因此通信光缆已逐渐替代了通信电缆。按光纤传输模式分，有单模和多模两种。按光缆结构分，有层绞式、骨架式、中心管式、层绞单位式、骨架单位式等多种形式。按其不同的使用环境，光缆可分为直埋光缆、管道光缆、架空光缆、水下或海底光缆的多种形式。 • 射频电缆是适用于无线电通信、广播和有关电子设备中传输射频（无线电）信号的电缆，又称为无线电电缆。其使用频率为几兆赫到几十吉赫，是高频、甚高频（VHF）和超高频（UHF）的无线电频率范围。射频电缆绝大多是采用同轴形式，有时也采用对称型和带型结构，他还包括波导、介质波导和表面波传输线。

第一章电缆产品介绍 • ㈥电气装备用电线电缆 • 从电力系统的配电点把电能直接传送到各种用电设备、器具的电源连接线路用电线电缆，各种工农业装备中用的电气安装线和控制信号用的电线电缆均属于这一类产品。该类产品使用面最广，品种最多，而且大多数要结合各种所用设备的特性和使用环境条件来确定产品的结构和性能，因此，除大量通用产品外，还有许多专用和特种产品。 • 电气装备用电线电缆习惯上按产品用途分为八类：1 低压配电电线电缆主要指固定敷设和移动的供电电线电缆。2 信号及控制电缆主要指控制中心与系统间传输信号或控制操作的电线电缆。3 仪器和设备连接线主要指仪器、设备内部安装线和外部引接线。

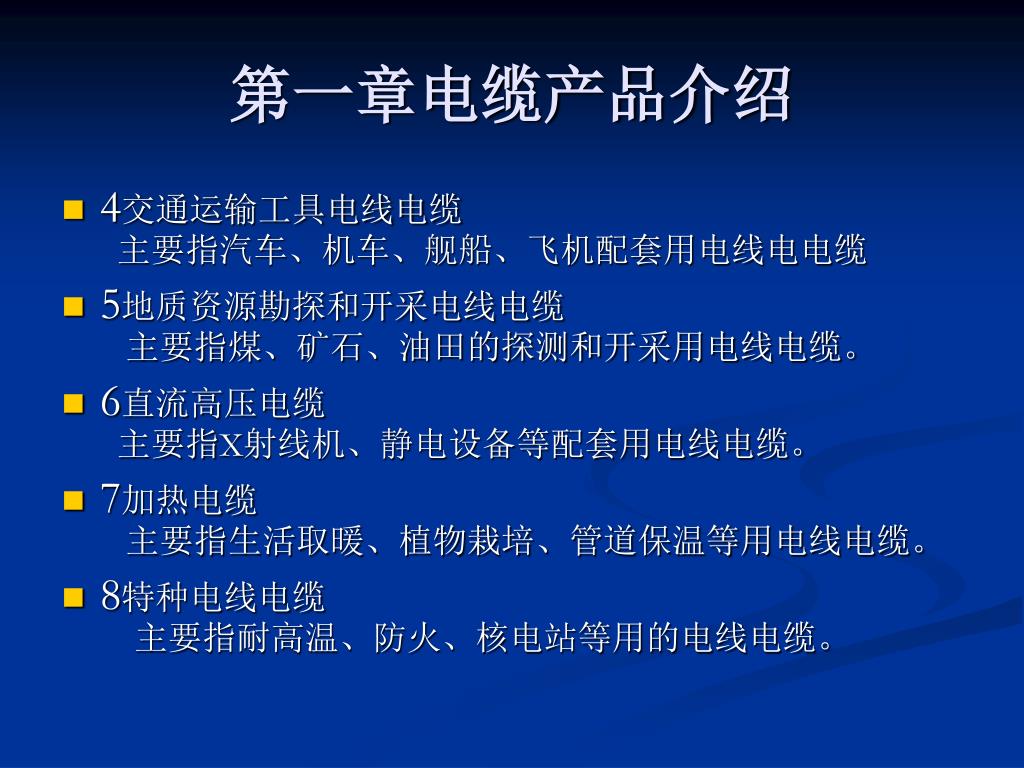

第一章电缆产品介绍 • 4交通运输工具电线电缆主要指汽车、机车、舰船、飞机配套用电线电电缆 • 5地质资源勘探和开采电线电缆主要指煤、矿石、油田的探测和开采用电线电缆。 • 6直流高压电缆主要指X射线机、静电设备等配套用电线电缆。 • 7加热电缆主要指生活取暖、植物栽培、管道保温等用电线电缆。 • 8特种电线电缆主要指耐高温、防火、核电站等用的电线电缆。

第一章电缆产品介绍 • ㈦我司特缆车间橡套产品分6类 • 通用橡套软电缆YC,YCW(产品标准GB5013,JB8735）H07RN-F(产品标准VDE0282), • 变频器电缆JXN(JBQ).JEH,(产品标准JB6213) • 建筑机械用电缆：施工梯电缆YC(DZ),YCK(DZ),塔吊电缆YC,YCW,参考JB8735 • 煤矿用移动阻燃软电缆（MT818) • 电焊机电缆YH,YHF,等型号 • 拖令电缆 • 待开发产品：盾构机电缆

1电缆型号规格命名简介 ①电缆的型号由五部分组成：额定电压材料特征结构特征代号使用特征代号系列代号第一章电缆产品介绍

②电缆的规格由三部分组成： 辅助线芯×标称截面积地线芯数×标称截面积动力线芯数×标称截面积第一章电缆产品介绍

③产品命名方法举例： 1、采煤机屏蔽橡套软电缆，额定电压为0.66/1.14 kV，动力线芯3×50、地线芯1×10、控制线芯4×4，带半导电屏蔽层，表示为： MCP－ 0.66/1.14 3×50 ＋ 1×10＋ 4×4 MT818.2－1999 2、煤矿用移动橡套软电缆，额定电压为0.38/0.66 kV，动力线芯3×25、地线芯1×16，不带半导电屏蔽层，表示为： MY－ 0.38/0.66 3×25 ＋ 1×16 MT818.5－1999 3、煤矿用移动金属屏蔽监视型橡套软电缆，额定电压为6/10 kV，动力线芯3×35、地线芯3×16/3、监视线芯3×2.5，带半导电屏蔽层，表示为： MYPTJ－ 6/10 3×35 ＋3×16 /3＋ 3×2.5 Q/210703054·12—2005 第一章电缆产品介绍

第一章电缆产品介绍 2通用橡套软电缆 ①用途：主要用于额定电压450/750V及以下动力装置、家用电器、电动工具、施工照明和机器内部等要求柔软或移动场所，作电气连接线或布线。 ②产品标准：GB5013-2008、JB8735-1998；VDE0282；四、认证要求：3C认证、VDE认证、 ③通用橡套软电缆命名方法： A国标产品命名方法：

第一章电缆产品介绍 a、系列代号：Y、移动式电器设备用电缆 b、材料特征：E、乙丙胶混合物；G、硅橡胶混合物；F、氯丁胶混合物 c、使用特征：H、电焊机用；T、电梯用；W、具有耐户外气候性能 d、结构特征：Q、轻型；Z、中型；C、重型；B、扁形

第一章电缆产品介绍 举例： YZ 普通强度橡套软线； YZW 普通氯丁或其他相关合成弹性体橡套软电缆 YCW 重型氯丁或其他相关合成弹性体橡套软电缆 YH 高强度橡套电焊机电缆

第一章电缆产品介绍 • ④注意事项 • 通用橡套软电缆YC,YCW导体采用第五类软铜导体，目前绝缘一般采用XJ00A,XJ00C，YC护套采用不阻燃护套XH00B,YCW采用阻燃护套XH01A,该系列产品6mm2以上的多芯电缆都采用绕包，小截面多芯电缆不绕包需过滑石粉。（除特殊客户）

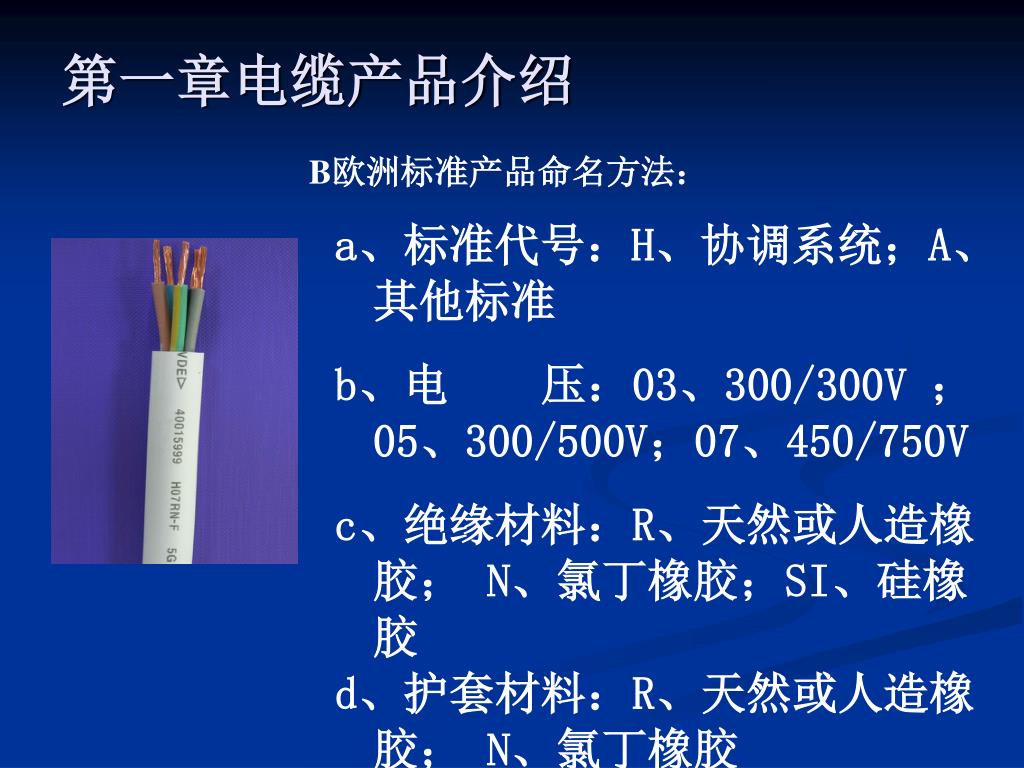

第一章电缆产品介绍 B欧洲标准产品命名方法： e、导体结构：F、软导体；K、硬导体 f、地线特征：G、有黄/绿地线；X、无黄/绿地线

第一章电缆产品介绍 B欧洲标准产品命名方法： a、标准代号：H、协调系统；A、其他标准 b、电压：03、300/300V ；05、300/500V；07、450/750V c、绝缘材料：R、天然或人造橡胶；N、氯丁橡胶；SI、硅橡胶 d、护套材料：R、天然或人造橡胶；N、氯丁橡胶

3煤矿电缆 ①使用特征和结构特征代号：第一章电缆产品介绍

②电缆的结构图： 第一章电缆产品介绍

第一章电缆产品介绍 • ③煤矿电缆生产工艺技术部会进行更新

第一章电缆产品介绍 3变频器电缆-电机引接线 ①、用途：适用于电机绕组线的引出，同时也可用于变压器与其他电器的连接。额定电压有500V、1000V、3000V、6000V、10000V。 ②、典型客户：中山明阳、深圳微能等高压变频器生产企业 ③、产品标准：JB6213-2006 ④、认证要求：无 ⑤、电机引接线的型号、名称、用途及工作条件：

第一章电缆产品介绍 A、系列代号：J、电机绕组引接线 B、绝缘代号：V、聚氯乙烯；F、丁腈聚氯乙烯混合料；H、氯磺化聚乙烯或等效合成弹性体；E、乙丙橡胶；YJ125、125℃交联聚乙烯；YJ150、150℃交联聚乙烯；G、硅橡胶；Z、聚酯；F46、聚全氟乙丙烯

第一章电缆产品介绍 A、系列代号：J、电机绕组引接线 B、绝缘代号：V、聚氯乙烯；F、丁腈聚氯乙烯混合料；H、氯磺化聚乙烯或等效合成弹性体；E、乙丙橡胶；YJ125、125℃交联聚乙烯；YJ150、150℃交联聚乙烯；G、硅橡胶；Z、聚酯；F46、聚全氟乙丙烯 C、护套代号：H、氯磺化聚乙烯或等效合成弹性体；M、氯醚橡胶 D、额定电压：包括500V、1000V、3000V、6000V、10000V

第一章电缆产品介绍 举例： JEH 6000 电机用额定电压6000V乙丙橡胶绝缘氯磺化聚乙烯护套引接电缆

第一章电缆产品介绍 ⑥常用电机引接线的型号、名称、用途及工作条件：

⑦、结构示意图： 第一章电缆产品介绍

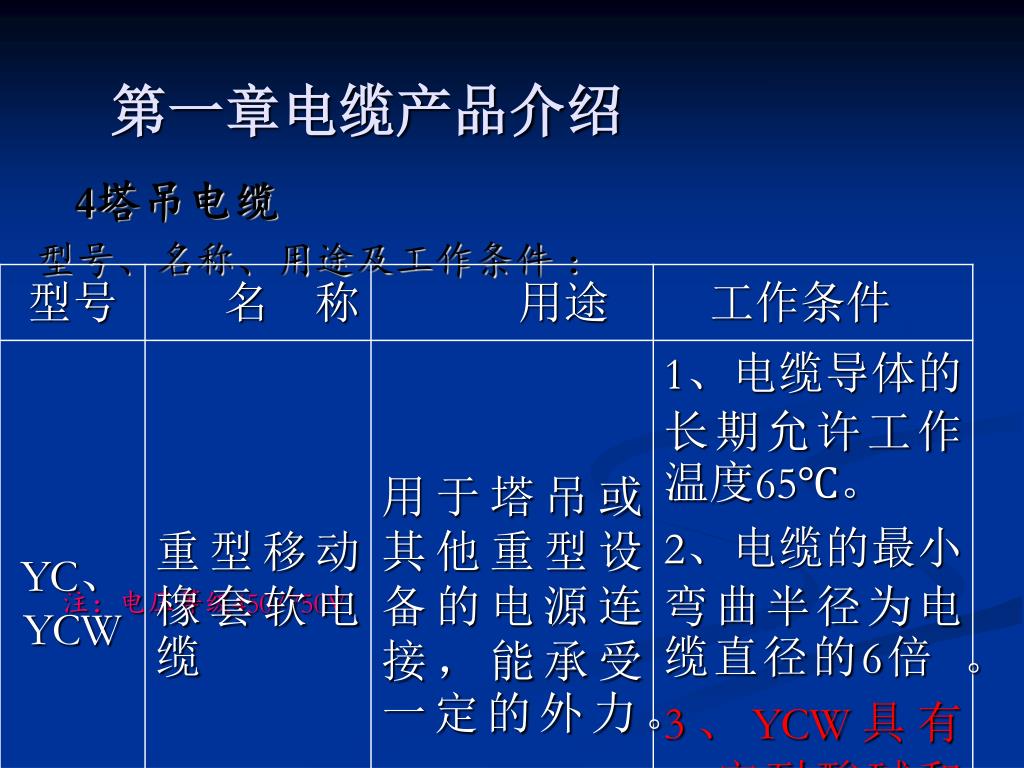

4塔吊电缆 型号、名称、用途及工作条件：注：电压等级450/750V 第一章电缆产品介绍

5升降机电缆 ①型号、名称、用途及工作条件：注：电压等级450/750V 第一章电缆产品介绍

②结构示意图 塔吊电缆YC、YCW或静态电缆升降机（施工梯）动态电缆第一章电缆产品介绍

第一章电缆产品介绍 • ㈢使用特性 • 3.1工作温度：电缆长期运行环境温度为-35℃~+65℃； • 3.2额定电压：UO/U：600/1000V； • 3.3最小弯曲半径：不小于电缆外径的6倍； • 3.4卷筒收放和平行移动速度小于150米/分钟； • 3.5使用寿命不低于500万次循环； • 3.6该电缆防水、防油、防紫外线、阻燃、抗化学腐蚀。

第一章电缆产品介绍 • ㈠拖令电缆产品用途 • 本产品适用于翻车机、拨车机、迁车台、推车机、卷筒机、起重机等重型机械设备，同时亦可在拖令系统中用作卷筒和拖曳电缆。 • 该产品具备超强抗拉力、抗扭力、抗高机械应力，广泛应用于潮湿或干燥的室内及露天环境中的工业、商业及农业设施中。 • ㈡产品执行标准 • Q/RFDL28-2008

第一章电缆产品介绍 • ㈣型号名称 • 型号名称TNEFR拖令系统用橡胶护套阻燃电缆TNEERP拖令系统用弹性体护套屏蔽电缆TNEERPZ拖令系统用弹性体护套屏蔽阻燃电缆

第一章电缆产品介绍 • ㈤项目代号说明系列代号 • TN拖令系统用电缆 • E绝缘材料XJ00B • F阻燃橡胶护套XH01C • E弹性体护套 • 导体结构R多股软导体 • 总屏蔽P镀锡铜线编织 • Z阻燃

1121 2 3 4 第一章电缆产品介绍 • ㈥结构示意图

第一章电缆产品介绍 • 图中In sketch： • 1--铜导体Copper conductor； • 2—绝缘insulation； • 3--填充Filler； • 4—护套Jacket； • 5-- 隔离层Isolation layer； • 6--铜线编织屏蔽Copper wire braid collective shield；

第二章橡胶型号及性能 • ㈠橡皮配方编号的命名方法 • 1、类别代号 • 橡胶……X； • 绝缘……J； • 护套……H • 2、胶料的耐温等级（电缆的工作温度）代号 • 60℃（65℃）……0； 70℃……1； 85℃……2 • 90℃……3； 105℃……4； 125℃……5 • 180℃……8

第二章橡胶型号及性能 • ㈠橡皮配方编号的命名方法 • 3、特性代号 • 一般……0；一般阻燃……1 • 重型……2；重型阻燃……3 • 注：橡皮原始抗拉强度在10Mpa及以下的称为“一般”；原始抗拉强度在10Mpa以上的称为“重型”。

第二章橡胶型号及性能 • 4、派生代号 • 用A、B、C、D、……来表示。 • 5、颜色代号 • 护套颜色，用英文的第一个大写字母后面加上1、2、3、……数字标识， • 例：白1（W1）；白2（W2）；灰1（G1）；灰2（G2）。 • 6、修改状态代号 • 用1，2，3，4，……数字表示。

第二章橡胶型号及性能 ㈡我司橡皮配方型号及使用要求

第二章橡胶型号及性能 ㈢我司橡皮配方型号及使用要求

第二章橡胶型号及性能 • ㈣护套胶料选用（为降低成本）

第二章橡胶型号及性能 • ㈤电气绝缘性能 • 1绝缘电阻和绝缘电阻系数（电阻率 • 绝缘材料是用以隔绝电荷的，理想的绝缘材料是不导电的，但实际绝对不导电绝缘材料是不存在的，有实验可知，任何绝缘材料，只要在其两端加直流电压，就会有三种电流通过，即瞬时充电电流Ic,吸收电流Ip,和泄漏电流Ig,其中瞬时充电电流随时间下降很快趋近于零，吸收电流时由于介质极化而引起的电流，随着介质极化的缓慢进行二缓慢下降为0，唯有泄漏电流时有材料内部带电质点在电场作用下作定向移动引起的，他不随时间的延长而变化，

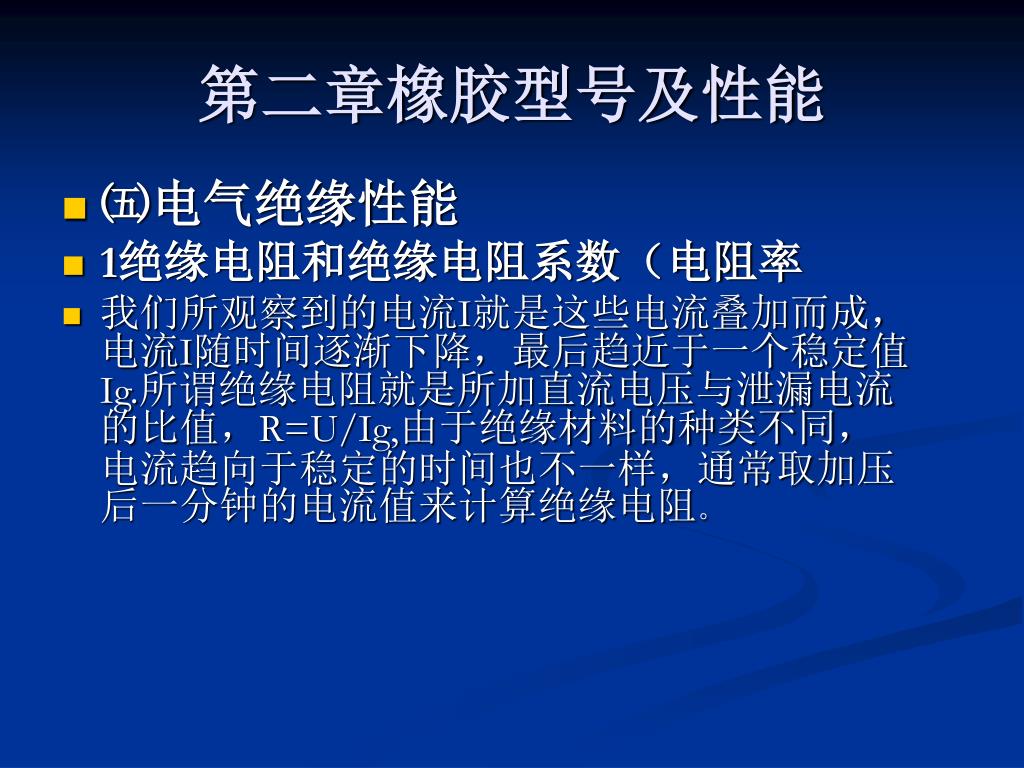

第二章橡胶型号及性能 • ㈤电气绝缘性能 • 1绝缘电阻和绝缘电阻系数（电阻率 • 我们所观察到的电流I就是这些电流叠加而成，电流I随时间逐渐下降，最后趋近于一个稳定值Ig.所谓绝缘电阻就是所加直流电压与泄漏电流的比值，R=U/Ig,由于绝缘材料的种类不同，电流趋向于稳定的时间也不一样，通常取加压后一分钟的电流值来计算绝缘电阻。

第二章橡胶型号及性能 绝缘电阻于绝缘材料的分子结构和组成有关，而且和绝缘材料与电线电缆的几何形状和尺寸有关，为了表征绝缘材料好坏，采用绝缘电阻系数，其单位：欧姆.米,R=ρνδ/A, δ绝缘厚度，A电极面积，体积电阻率与下列因素有关A:温度，温度越高，其越低，所以测试绝缘电阻是一定要在实验温度下进行，一般保持实验温度2H后进行测试，通电时间1MIN后开始读数。B:电场强度，C:杂质含量，尤其水分，其值会下降，

第二章橡胶型号及性能 • 2介电常数 • 在一个平行板电容器的两极板间施以电压U,而在极板上的则充上电荷Q，则电荷量与电压的比值C就成为电容，C=Q/U(F),C=εS/δ（F/S)，ε称介电常数，越大，其在电场中单位体积所贮存的电能越多， ε越小越好 • 3介质损耗角正切：在交流电压的作用下，消耗于绝缘中的有功功率叫介质损耗，其来源于一是自由离子的迁移引起的电导损耗，另一个是偶极分子的转向极化引起的偶极损耗，介质损W=U2WCtgδ，tgδ越大，损失与介质中的能量也越大。
