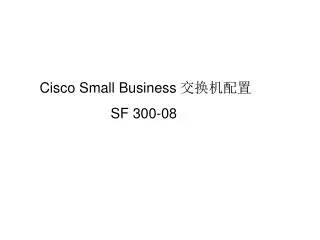

  1. Cisco Small Business 交换机配置 SF 300-08

  2. 配置任务 1 交换机初始化配置 2 交换机VLAN 配置 3 交换机远程登录配置 4 交换机SNMP 配置

  3. 学校网络连接拓扑图 S6506R S8016 SDH网络 学校

  4. http://192.168.1.254

  5. 第一步：修改密码： 统一设成，admin321 点击：apply

  6. 管理界面

  7. 1 交换机初始化配置 1.1 交换机名字配置 1.2 交换机密码配置

  8. 1.1 交换机名字配置 选择：Administration -- system setting –Host Name– 填名字后 – Apply * 如果要修改名字，直接在这里填入新字名后，单击apply

  9. 2 交换机VLAN 配置 2.1 VLAN创建配置 2.2 VLAN的删除配置 2.3 将端口加入VLAN

  10. 2.1 VLAN创建配置 一定要与电信分配的VLAN号码一致 选择：VLAN Management – Create VLAN– add – 在新的界面填入VLAN ID(号) VLAN 的名字 - Apply

  11. 2.3 将端口加入VLAN 选择：VLAN Management –port to VLAN– 选择VLAN号后 -- 点GO

  12. 2.3 将端口加入VLAN 选择接口加入新VLAN。保留管理接口处于VLAN1中

  13. 3 交换机远程登录配置 选择 Security – TCP/UDP Services Telnet -- service – 选中 enable 的复选框– 单击 Apply

  14. 4 交换机SNMP 配置 选择：SNMP – Communitites– Add

  15. 4 交换机SNMP 配置 在新窗口中：IP address：10.0.9.5 Communitites string：shjyro 点击Apply

  16. 4 交换机SNMP 配置 打开SNMP 的 通告功能 点击Apply

  17. 交换机管理IP地址 配置 IP address：10.X.X.254 Mask : 255.255.248.0 或者 255.255.255.0 结合各校实际情况 Default gateway ： 10.X.X.1结合各校实际情况

  18. 将管理接口加入新vlan中 将此接口加入新vlan 中如右下图所示： 点击Apply
