  1. 第十二章 民用建筑施工测量 本章主要介绍民用建筑施工过程中测 量的内容与方法,如建筑物的定位、 基础施工测量、墙体施工测量以 及高层建筑的施工测量。

  2. Surveying 第十二章 民用建筑施工测量 12.1 概 述 12.2 建筑物定位放线 12.3 建筑物基础施工测量 12.4 墙体施工测量 12.5 高层建筑施工测量

  3. Surveying 12.1 概 述 • 一、民用建筑 • 民用建筑指：住宅、商店、娱乐场所、学校、医院、办公楼等，非生产性用房及设施。 • 民用建筑分：单层、低层（2、3）、多层（4~8）、高层（9层以上）

  4. Surveying 二、施工放样准备工作 1）首先收集有关资料、熟悉图纸 包括建筑总平面图、建筑平面图、基础平面图、基础剖面图等，熟悉建筑物的尺寸和施工要求，了解新旧建筑物的相互关系。 2）现场踏勘，制定放样方案 根据设计要求、施工方案、了解现场通视情况及控制点分布情况，可利用情况，制定出放样方案。 3）放样数据准备 坐标换算、放样数据计算、绘制放样草图。 4）仪器、工具准备 仪器需检校合格

  5. Surveying 建筑总平面图 20300

  6. Surveying 建筑平面图

  7. 12.2 建筑物定位和放线

  8. Surveying 一、建筑物定位 确定建筑物在实地上的位置。即确定建筑物与控制点及相邻地物的关系。也就是将建筑物外部轴线交点测设到实地上的工作过程。 外部轴线是基础放样及内部轴线放样的依据。 B A

  9. Surveying • 定位的常用方法有： 根据已有控制点定位(可用极坐标法) 根据建筑基线或建筑方格网定位(直角坐标法) 根据已有建筑物进行定位(直角坐标法) （新、旧建筑互相平行或在同一直线上时）

  10. Surveying 1）、利用测量控制点定位（极坐标法） A B 测设完外轴线交点后，要检测角度及边长，合格后测设轴线控制桩。 全站仪放样精度很大程度取决于立棱镜的精度。

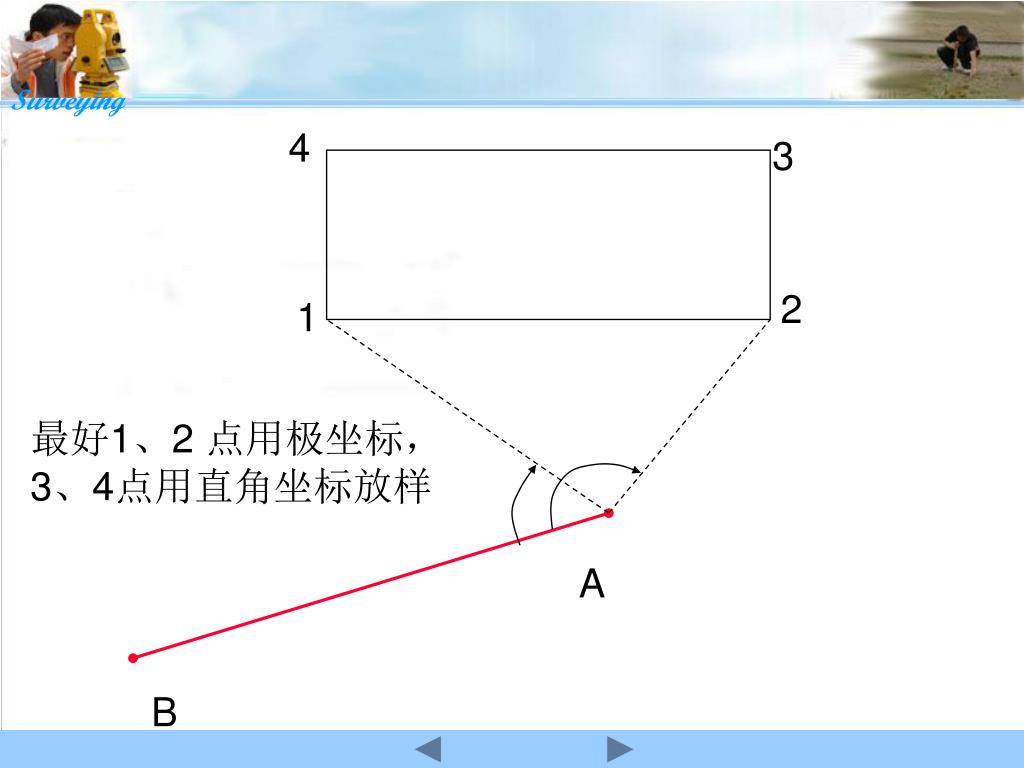

  11. Surveying 4 3 2 1 最好1、2 点用极坐标，3、4点用直角坐标放样 A B

  12. Surveying 2）、利用建筑基线或方格网进行建筑物定位（直角坐标法） B 2 1 C A 测设完后检测直角及边长误差 民用建筑定位精度要求： 直角误差≤40″，边长相对误差≤1/5000 D

  13. Surveying 3）、利用原有建筑物定位（直角坐标法） 30.25 15.25 15 2.12 2 2 2.12 c a b d 30 15.12 30 测设完外轴线交点后，要检测角度及边长，合格后测设轴线控制桩。 15

  14. Surveying 龙门板 二、轴线控制桩或龙门板的设置 由于开挖基坑的破坏，建筑物定位结束，并检测合格后，必须在2米外设置轴线控制桩或龙门板,作为恢复轴线的依据。 • 1)轴线控制桩的测设 轴线控制桩

  15. Surveying 龙门板 2) 龙门板的测设 （小型建筑物多用，大型复杂的建筑物一般采用轴线控制桩）

  16. Surveying 龙门板的测设

  17. Surveying 三、内部轴线的放样 • 建筑物的外轴线交点测设完毕并检测合格后，根据基础平面图利用外轴线交点桩放样内部轴线。 • 方法有：经纬仪加钢尺，经纬仪用于定直线，钢尺量距，也可以拉细线定直线方向。

  18. Surveying 基础平面图

  19. Surveying 开挖边界线放样

  20. Surveying 12.3 建筑物基础施工测量

  21. Surveying 建筑物定位放线后就可以进行地基开挖,基础施工了。在基础施工过程中,测量的主要工作内容有:基槽（基坑）开挖控制、轴线投测、基础标高测设等。

  22. Surveying 1、基槽水平桩的放样 水平桩的作用：作为控制基槽开挖深度，基底修平和打垫层的依据。 放样方法：水准仪测设水平桩标高 允许误差：±1㎝

  23. Surveying 2、轴线投测垫层铺好后要将轴线下投到垫层上再放出基础边线方法：用吊锤或经纬仪投测

  24. Surveying 三、基础标高控制 吊垂球法 • 基础标高控制包括基础各部标高放样及基础顶面标高检查。

  25. Surveying 基础施工

  26. Surveying 12.4 墙体施工测量 基础施工完成后接着进行墙体施工，在墙体施工过程中测量的工作内容主要有： • 1、墙体轴线放样 • 2、墙体各部位标高控制 • 3、各层轴线的投测 • 4、各层细部轴线放样 • 5、各层高程传递

  27. Surveying 1、墙体轴线放样 吊锤球法 1）利用轴线控制桩或龙门板的轴线钉恢复主体墙的轴线。

  28. Surveying 经纬仪或全站仪投测法 • 外部轴线恢复后根据底层平面图进行底层内部轴线放样

  29. Surveying 2、墙体各部位标高控制 ±0标高及其他各部标高的测设 ±0标高:指的是底层室内地坪的高程。 • 不同的建筑物±0标高不一定相同。 ±0标高下部称基础，上部称主体或墙体。 • 通常在龙门板做好后需要把±0标高测设到龙门板上，墙体起来后再测设到墙体（或柱体）上。 • 若±0标高不好标注，一般是测设+0.5m的标高于墙体上，作为各部高程测设的依据。

  30. Surveying ±0标高的测设将±0标高测设于龙门板,方法同前面讲的高程测设一样 a b ±0.00 水准点A b=HA+a－HB

  31. Surveying 将±0标高测设于墙体上,作为墙体各部高程控制的基准。 0.75 1.25 ±0.5 ±0.00

  32. Surveying 3、各层轴线投测 方法：经纬仪或全站仪法、激光准直仪法、吊锤法 在轴线延长线上安置经纬仪盘左盘右投测取中点 盘左 盘右

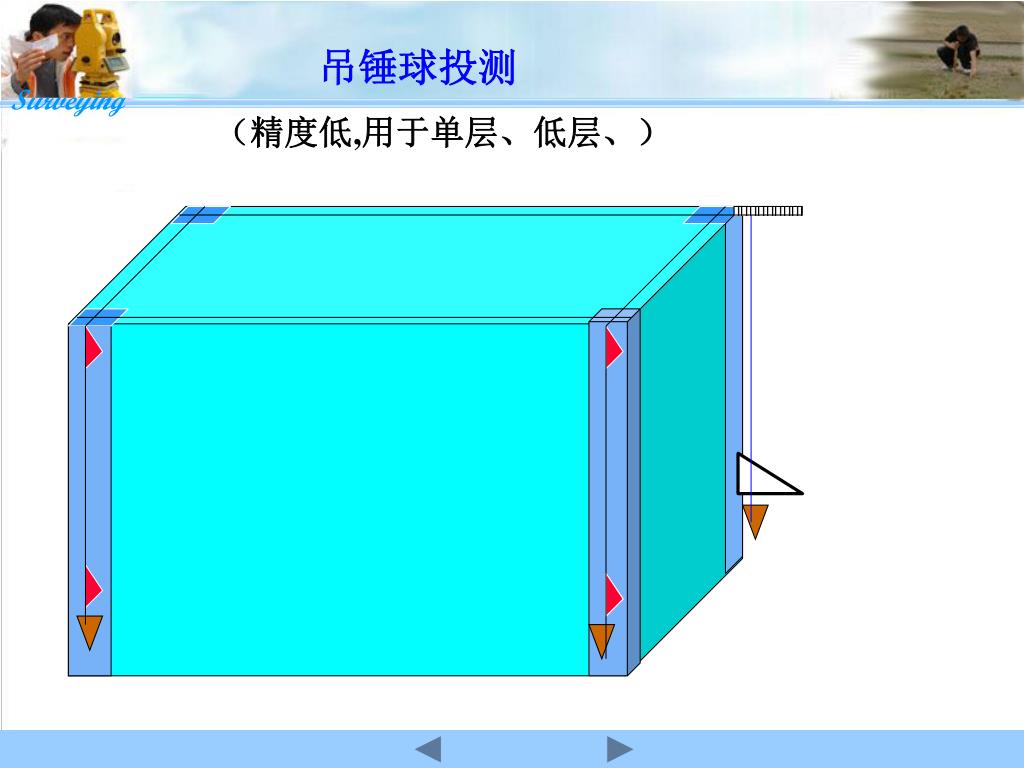

  33. Surveying 吊锤球投测 （精度低,用于单层、低层、）

  34. Surveying 4、高程传递 +2.7 各层标高的传递 用钢尺或水准仪加钢尺 高程传递到工作面后即可用水准仪放样各部高程. ±0

  35. Surveying 各层高程的传递 用钢尺或水准仪加钢尺

  36. Surveying 水平线、水平面的放样 • 水准仪放样（视线高法） • 激光扫平仪放样 P175 b b

  37. Surveying 12.5 高层建筑施工测量 12.5.1 高层建筑的特点： 层数多，高度大，通常有地下室,施工场地狭窄,且多采用框架结构、滑模施工或装配式施工。因此对建筑物轴线及各部的水平度、垂直度、标高等精度要求十分严格，放样难度很大。

  38. Surveying 高层建筑放样任务以及定位放线与低、多层一样，但轴线的投测及标高的传递有所不同，深基础施工放样轴线和标高的下传较困难，一定要用仪器，因高度大，施工场地狭窄,经纬仪往上引测轴线困难，多用激光铅直仪以保证精度。

  39. Surveying 12.5.2 高层建筑施工质量标准

  40. Surveying 12.5.3 高层建筑轴线投测 • 必须使用经纬仪、全站仪或激光铅直仪将主轴线投测到各层工作面上。 1、经纬仪或全站仪投测 方法同前面所讲，当楼层加高时（≥10层），经纬仪竖角过大，除不好观测外，精度也会随之降低，所以需要搬到附近的楼上继续向上投测，难度很大。故最好使用激光铅直仪。

  41. 一定要盘左盘右投测取中点 1、经纬仪轴线延长线上投测法

  42. 2、激光铅直仪投测法 1m 留孔洞或侧向借线 1m 1m

  43. 激光铅垂仪简介 • 激光的有效射程白天为150m，夜间为250m， • 距离仪器望远镜100米处的激光光斑直径≤6mm，其向上投测一测回垂直测量标准偏差为1/4.5万，等价于激光铅垂精度为±5″。

  44. 仪器的操作： 1、在测站点上将激光垂准仪安装到三脚架头上，打开电源； 2、按“对点/垂准”激光切换开关，使仪器向下发射激光，转动激光光斑调焦螺旋5，使激光光斑聚焦于地面上一点，进行常规的对中整平操作安置好仪器；

  45. 3、按“对点/垂准”激光切换开关，使仪器通过望远镜向上发射激光，转动激光光斑调焦螺旋，使激光光斑聚焦于目标面上的一点。3、按“对点/垂准”激光切换开关，使仪器通过望远镜向上发射激光，转动激光光斑调焦螺旋，使激光光斑聚焦于目标面上的一点。 • 4、仪器配有一个网格激光靶，将其放置在目标面上，可以使靶心精确地对准激光光斑，从而方便地将投测轴线点标定在目标面上。

  46. 激光铅直仪轴线投测实例

  47. 12.5.4 高程传递（同前面讲的）
