Presentation Transcript

  1. 2005年集團技術交流會 集團ERP料號整合方案實施說明 報告單位:營運總部研發中心(TRC) 報告人:黃煜強 12/02 - 2005

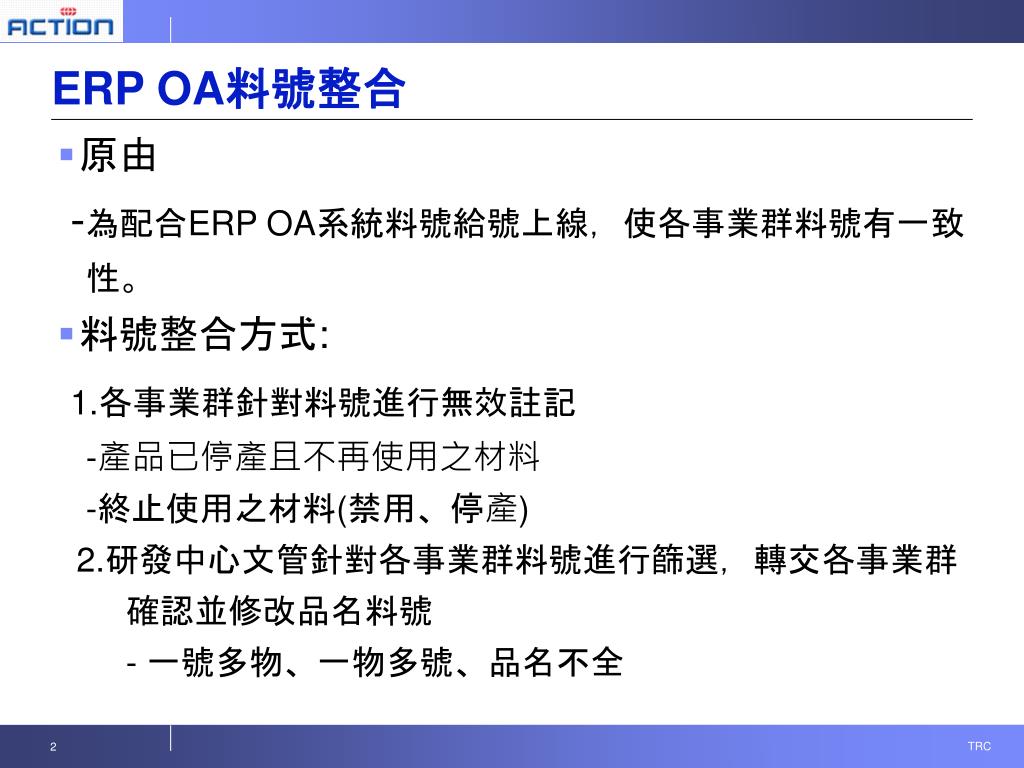

  2. ERP OA料號整合 • 原由 -為配合ERP OA系統料號給號上線，使各事業群料號有一致 性。 • 料號整合方式: 1.各事業群針對料號進行無效註記 -產品已停產且不再使用之材料 -終止使用之材料(禁用、停產) 2.研發中心文管針對各事業群料號進行篩選，轉交各事業群 　　確認並修改品名料號 - 一號多物、一物多號、品名不全

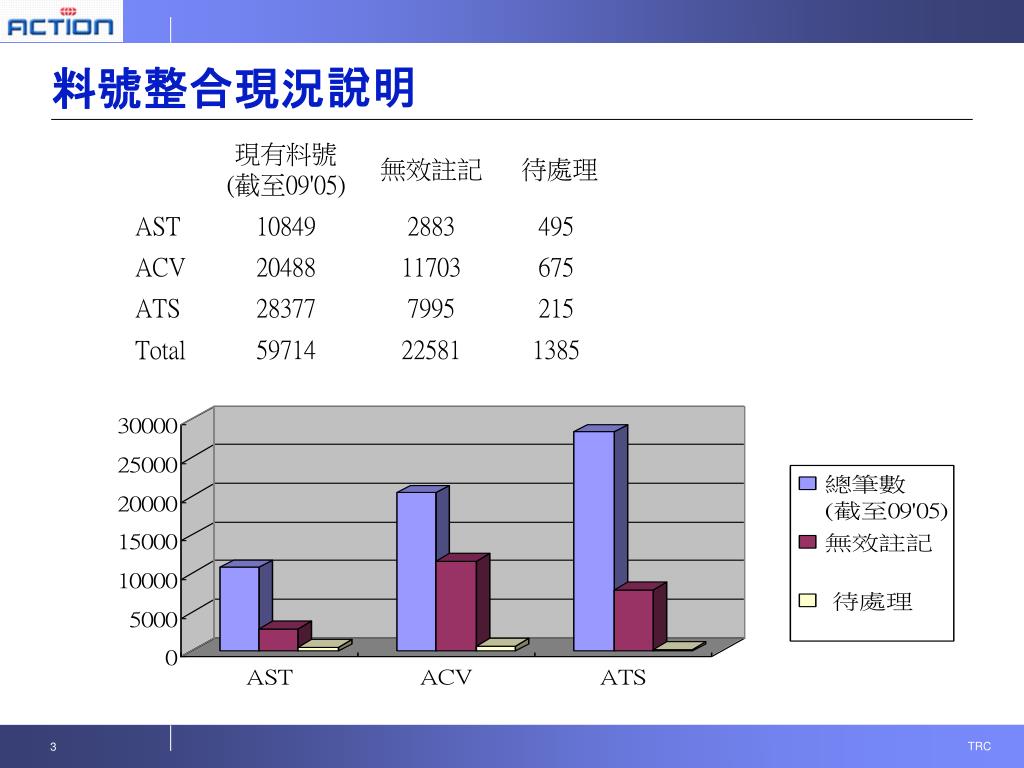

  3. 料號整合現況說明

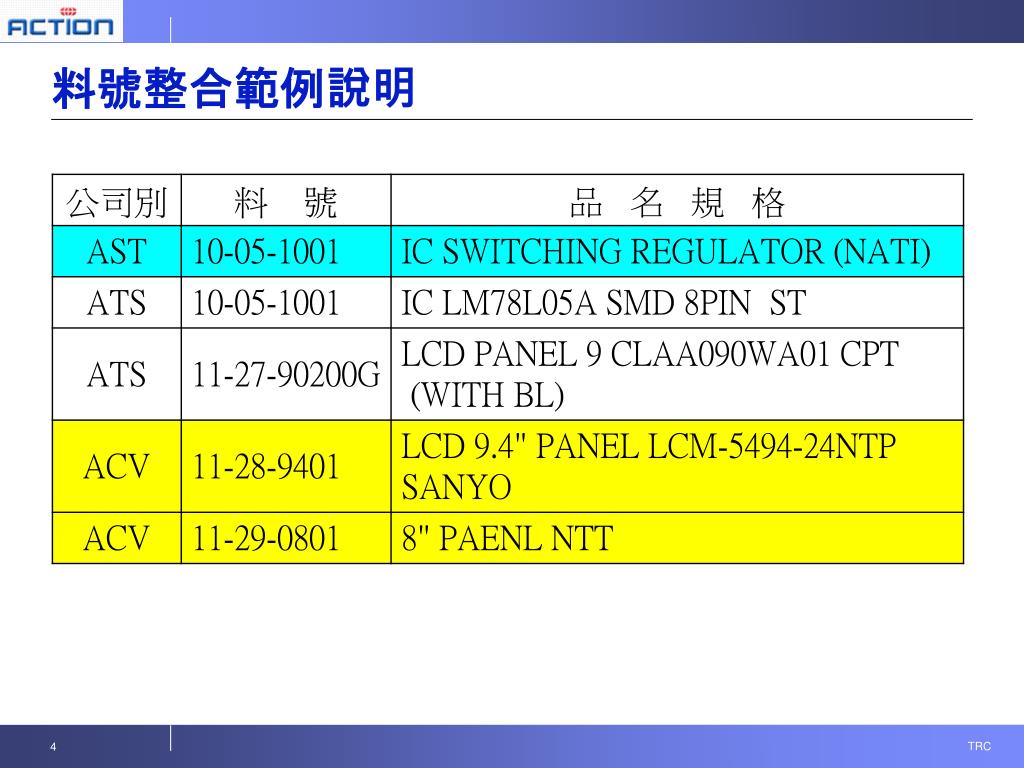

  4. 料號整合範例說明

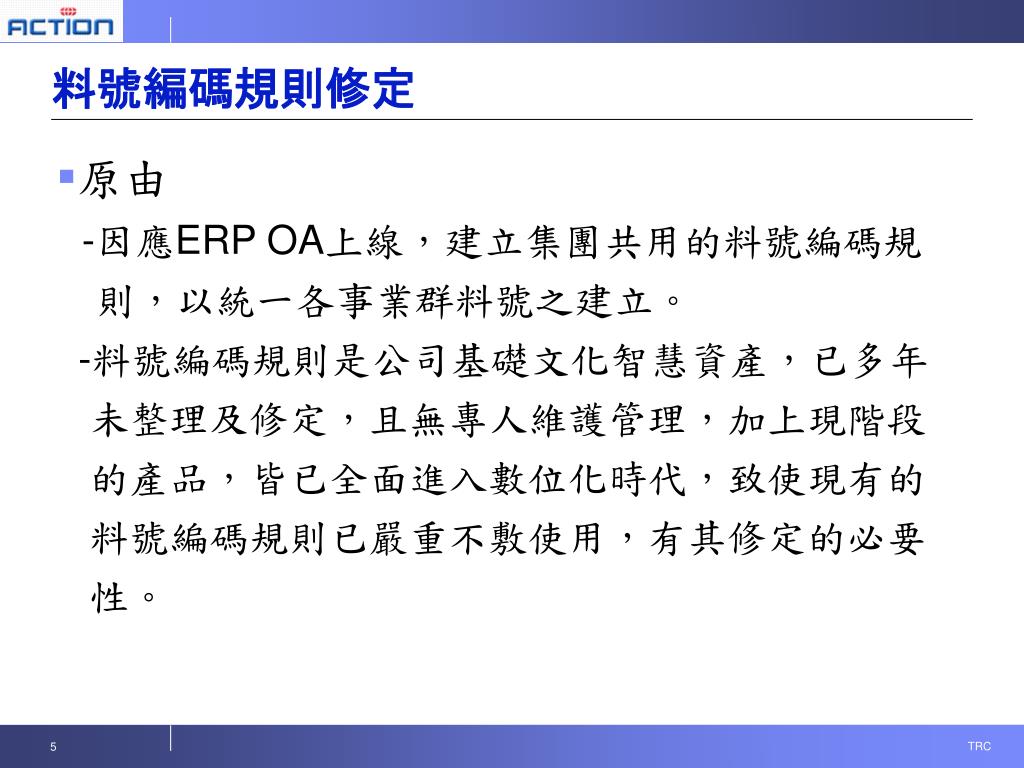

  5. 料號編碼規則修定 • 原由 -因應ERP OA上線，建立集團共用的料號編碼規 　則，以統一各事業群料號之建立。 -料號編碼規則是公司基礎文化智慧資產，已多年 未整理及修定，且無專人維護管理，加上現階段 的產品，皆已全面進入數位化時代，致使現有的 料號編碼規則已嚴重不敷使用，有其修定的必要 性。

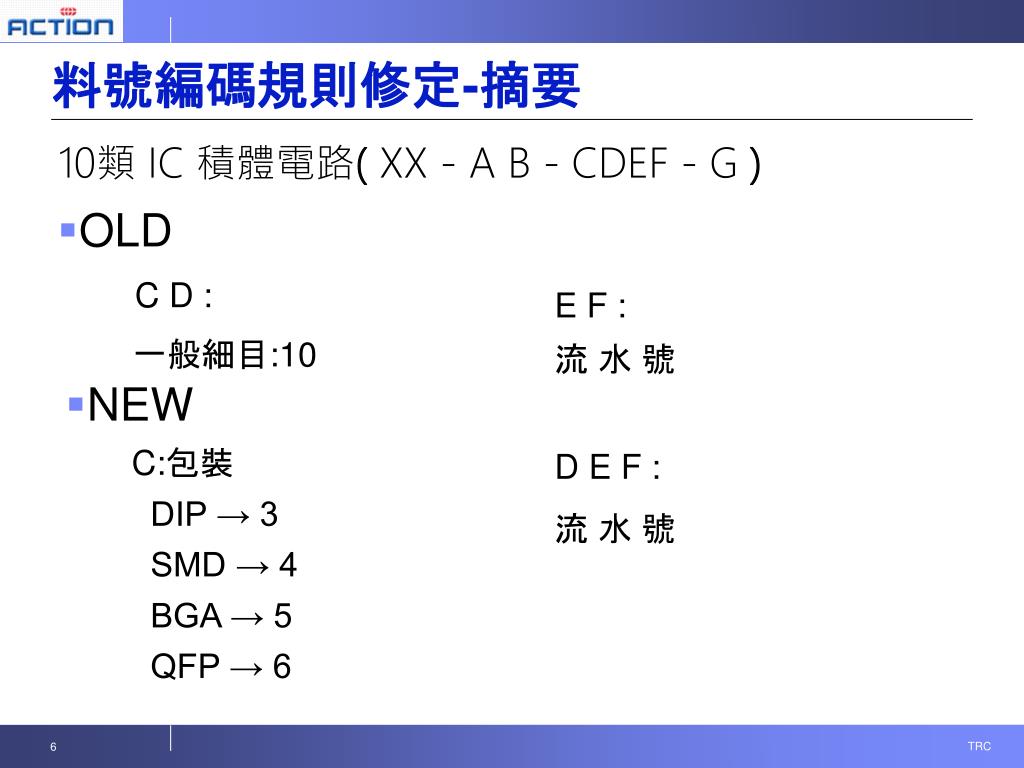

  6. OLD C D : 一般細目:10 NEW C:包裝 DIP → 3 SMD → 4 BGA → 5 QFP → 6 料號編碼規則修定-摘要 10類 IC 積體電路( XX - A B - CDEF - G ) E F : 流 水 號 D E F : 流 水 號

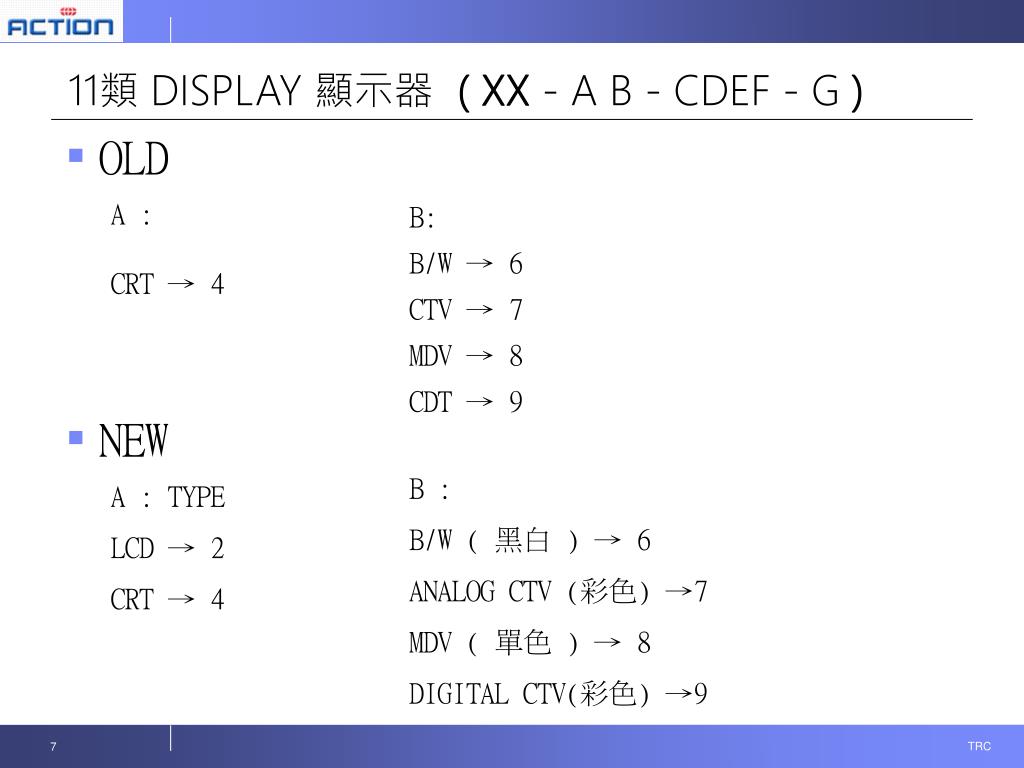

  7. 11類 DISPLAY 顯示器 ( XX - A B - CDEF - G ) • OLD A : CRT → 4 B: B/W → 6 CTV → 7 MDV → 8 CDT → 9 • NEW B : B/W ( 黑白 ) → 6 ANALOG CTV (彩色) →7 MDV ( 單色 ) → 8 DIGITAL CTV(彩色) →9 A : TYPE LCD → 2 CRT → 4

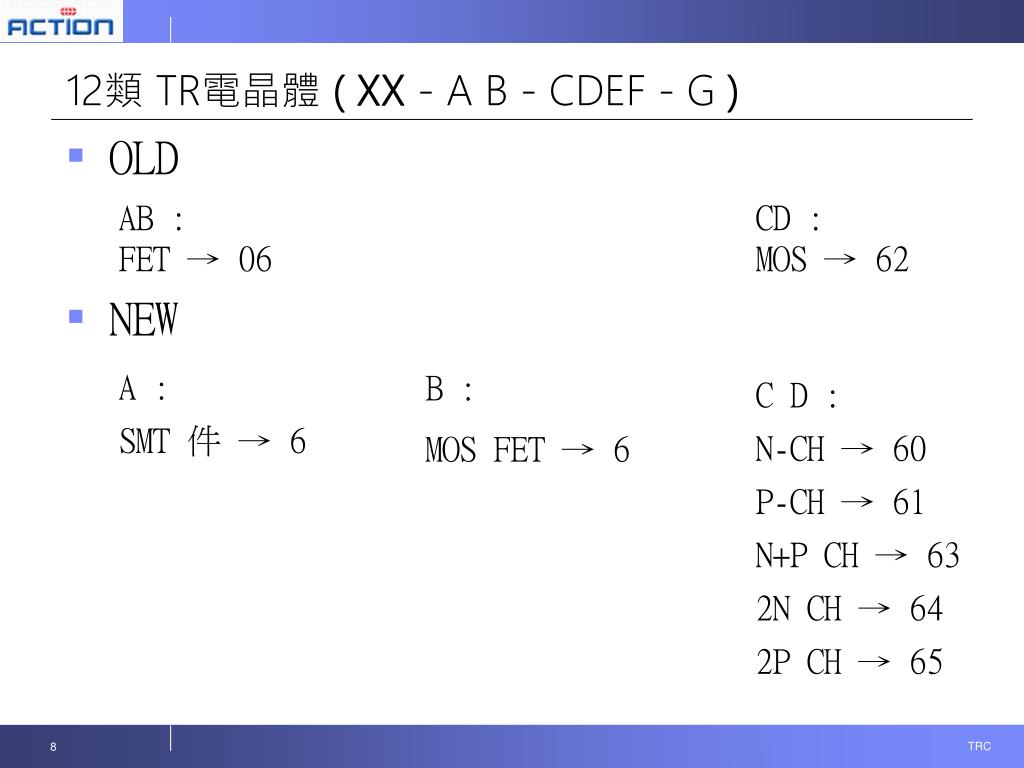

  8. 12類 TR電晶體 ( XX - A B - CDEF - G ) • OLD AB : FET → 06 CD : MOS → 62 • NEW A : SMT 件 → 6 B : MOS FET → 6 C D : N-CH → 60 P-CH → 61 N+P CH → 63 2N CH → 64 2P CH → 65

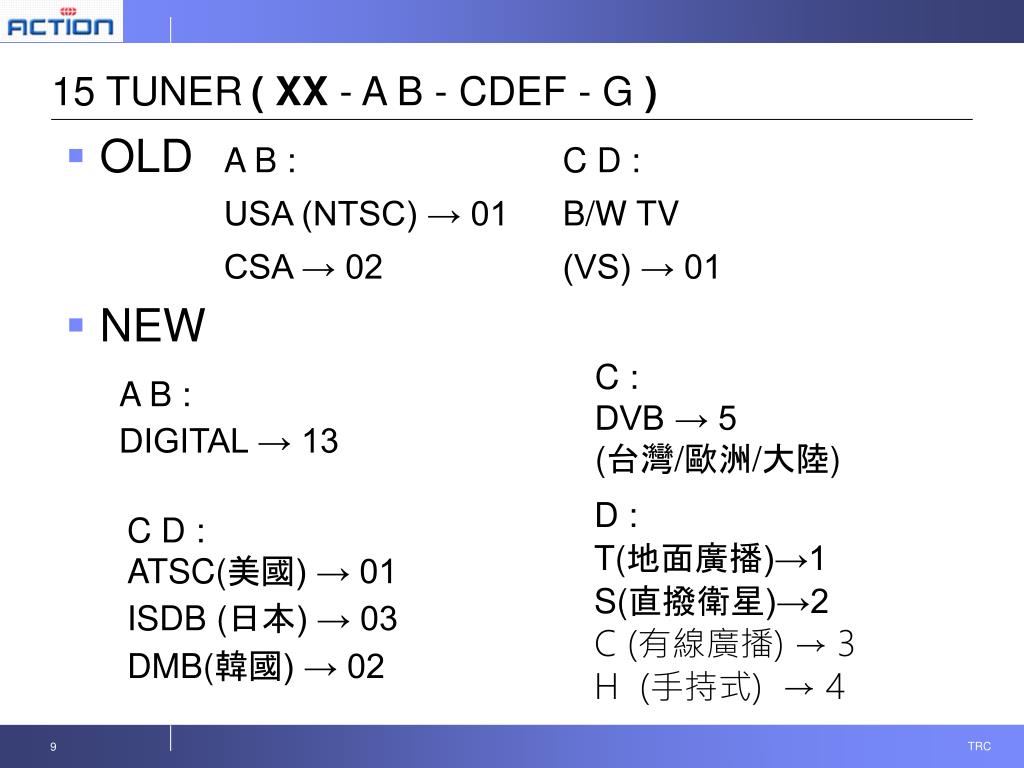

  9. 15 TUNER( XX - A B - CDEF - G ) A B : USA (NTSC) → 01 CSA → 02 C D : B/W TV (VS) → 01 • OLD • NEW C : DVB → 5 (台灣/歐洲/大陸) A B : DIGITAL → 13 C D : ATSC(美國) → 01 ISDB (日本) → 03 DMB(韓國) → 02 D : T(地面廣播)→1 S(直撥衛星)→2 C (有線廣播) → 3 H (手持式) → 4

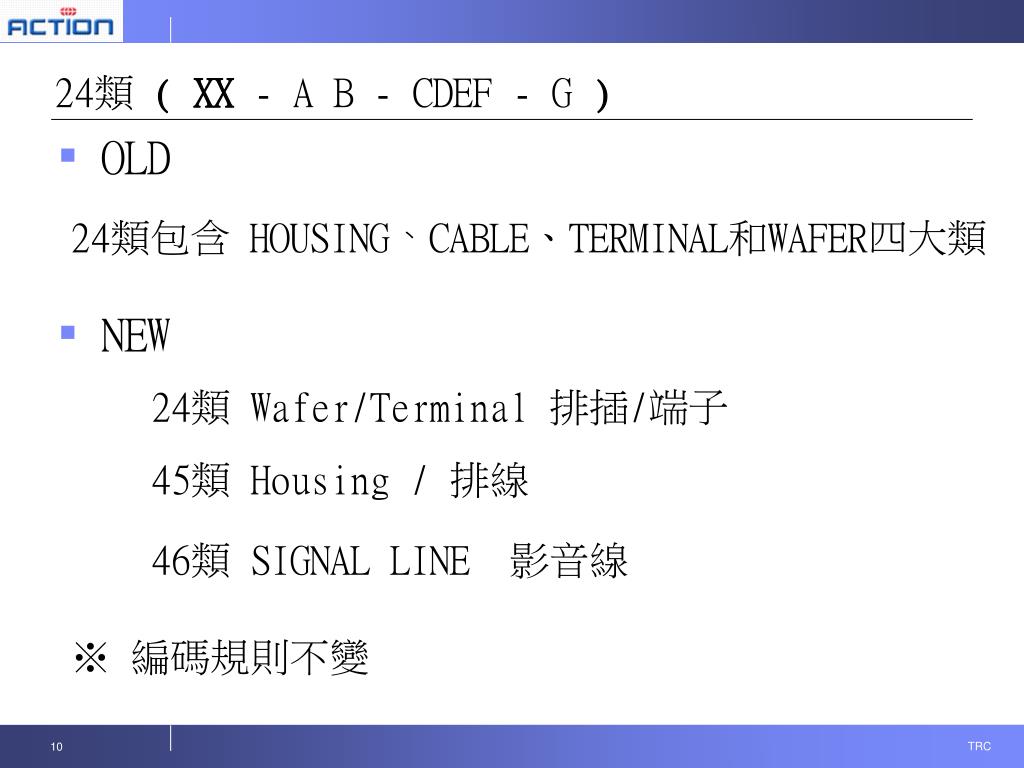

  10. 24類 ( XX - A B - CDEF - G ) • OLD 24類包含 HOUSING、CABLE、TERMINAL和WAFER四大類 • NEW 24類 Wafer/Terminal 排插/端子 45類 Housing / 排線 46類 SIGNAL LINE 影音線 ※ 編碼規則不變

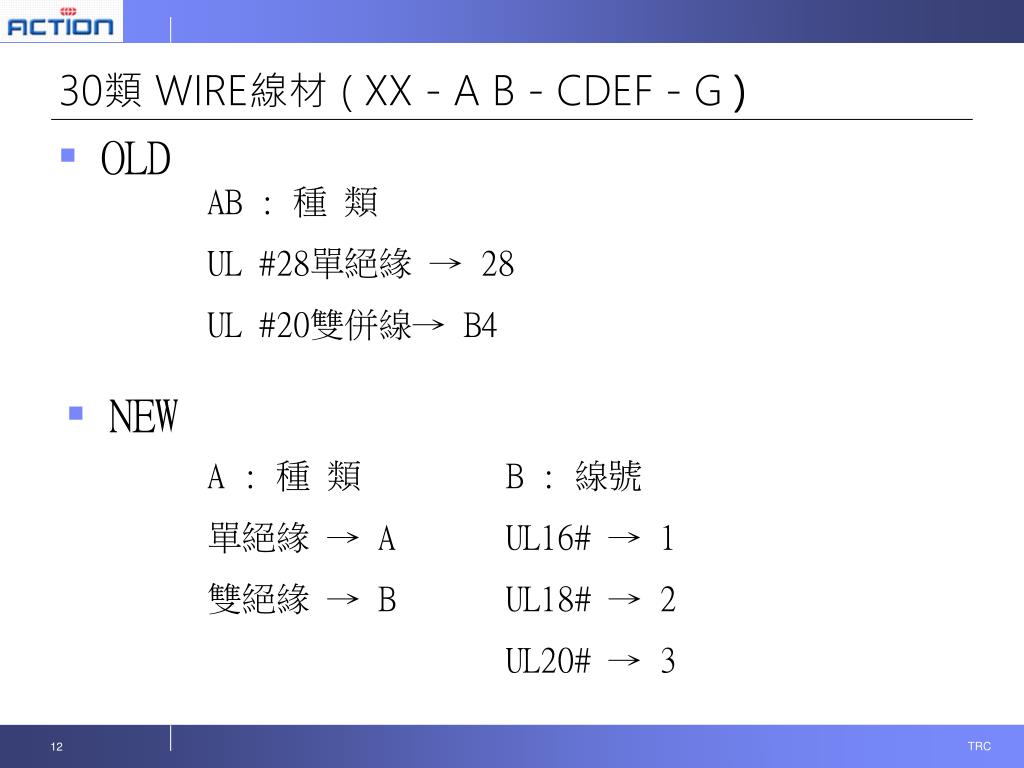

  11. 30類 WIRE線材 ( XX - A B - CDEF - G ) • OLD AB : 種 類 UL #28單絕緣 → 28 UL #20雙併線→ B4 • NEW A : 種 類 單絕緣 → A 雙絕緣 → B B : 線號 UL16# → 1 UL18# → 2 UL20# → 3

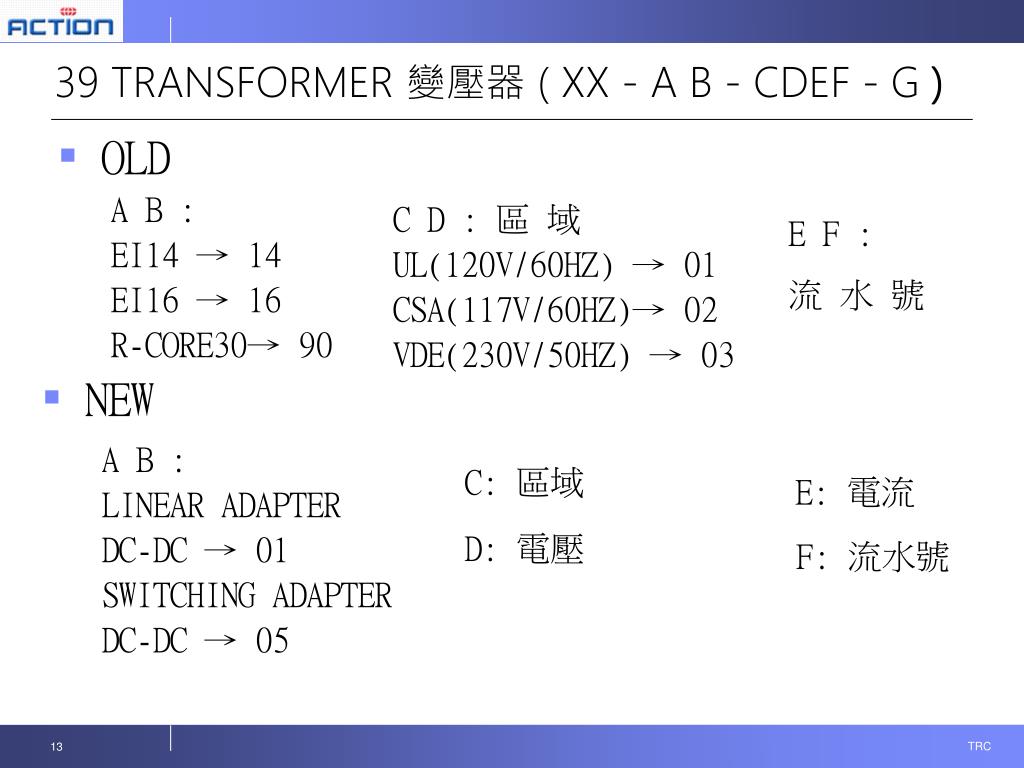

  12. 39 TRANSFORMER 變壓器 ( XX - A B - CDEF - G ) • OLD A B : EI14 → 14 EI16 → 16 R-CORE30→ 90 C D : 區 域 UL(120V/60HZ) → 01 CSA(117V/60HZ)→ 02 VDE(230V/50HZ) → 03 E F : 流 水 號 • NEW A B : LINEAR ADAPTER DC-DC → 01 SWITCHING ADAPTER DC-DC → 05 C: 區域 E: 電流 D: 電壓 F: 流水號

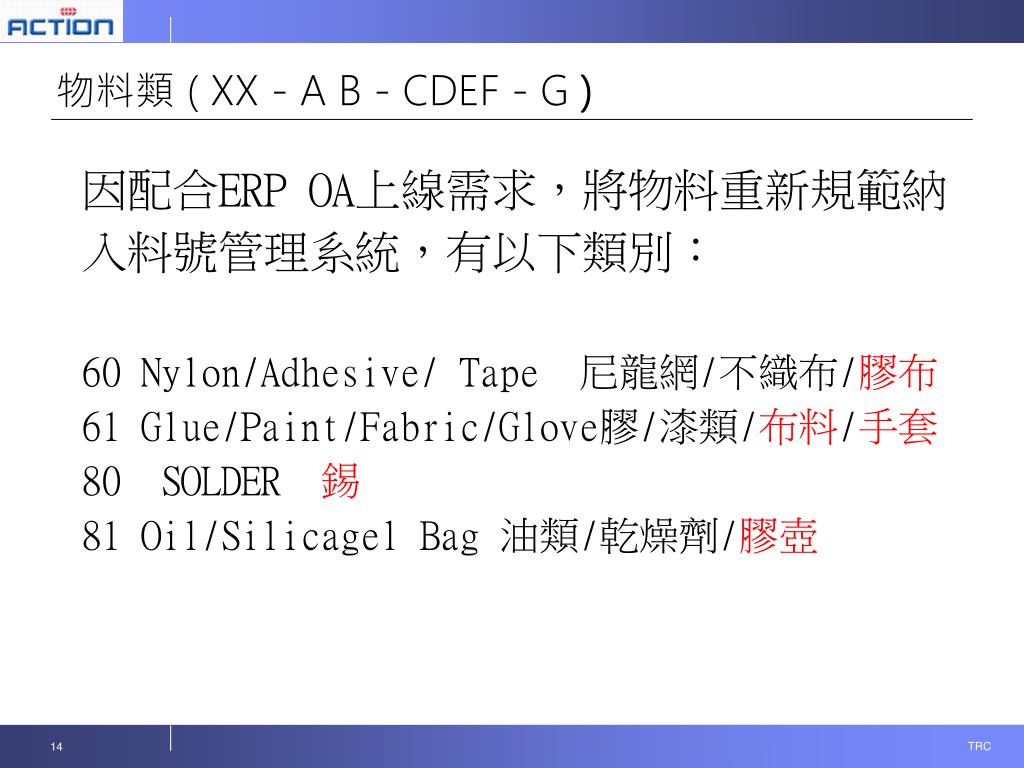

  13. 物料類 ( XX - A B - CDEF - G ) 因配合ERP OA上線需求，將物料重新規範納 入料號管理系統，有以下類別： 60 Nylon/Adhesive/ Tape 尼龍網/不織布/膠布 61 Glue/Paint/Fabric/Glove膠/漆類/布料/手套 80 SOLDER 錫 81 Oil/Silicagel Bag 油類/乾燥劑/膠壺

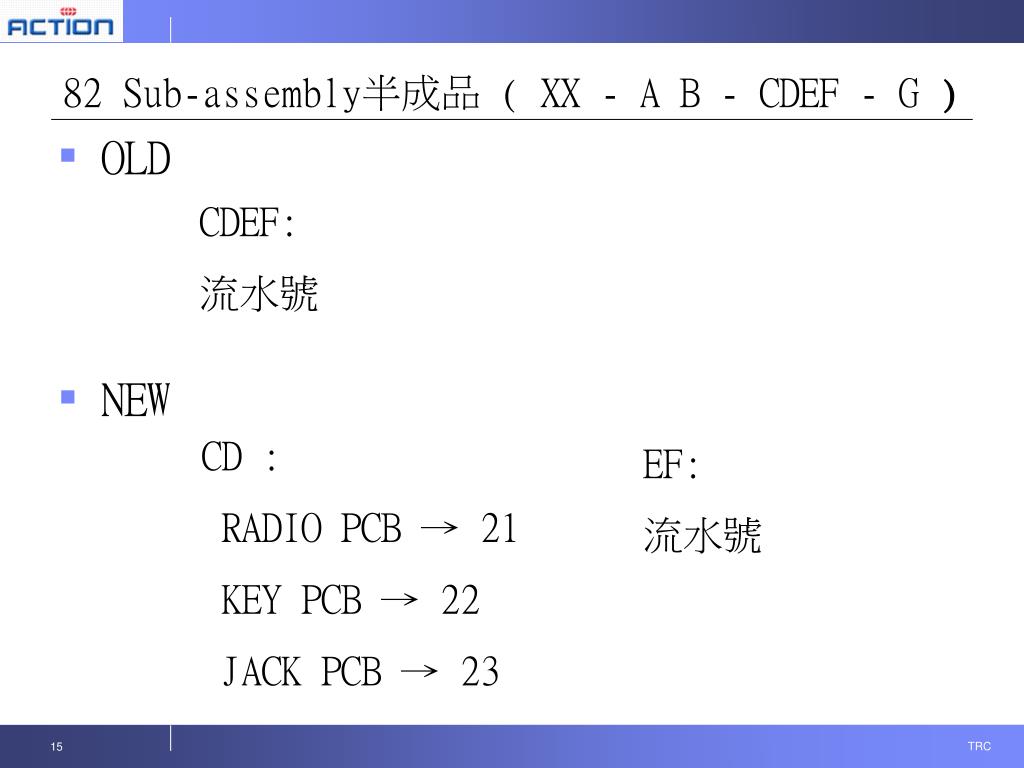

  14. 82 Sub-assembly半成品 ( XX - A B - CDEF - G ) • OLD CDEF: 流水號 • NEW CD : RADIO PCB → 21 KEY PCB → 22 JACK PCB → 23 EF: 流水號

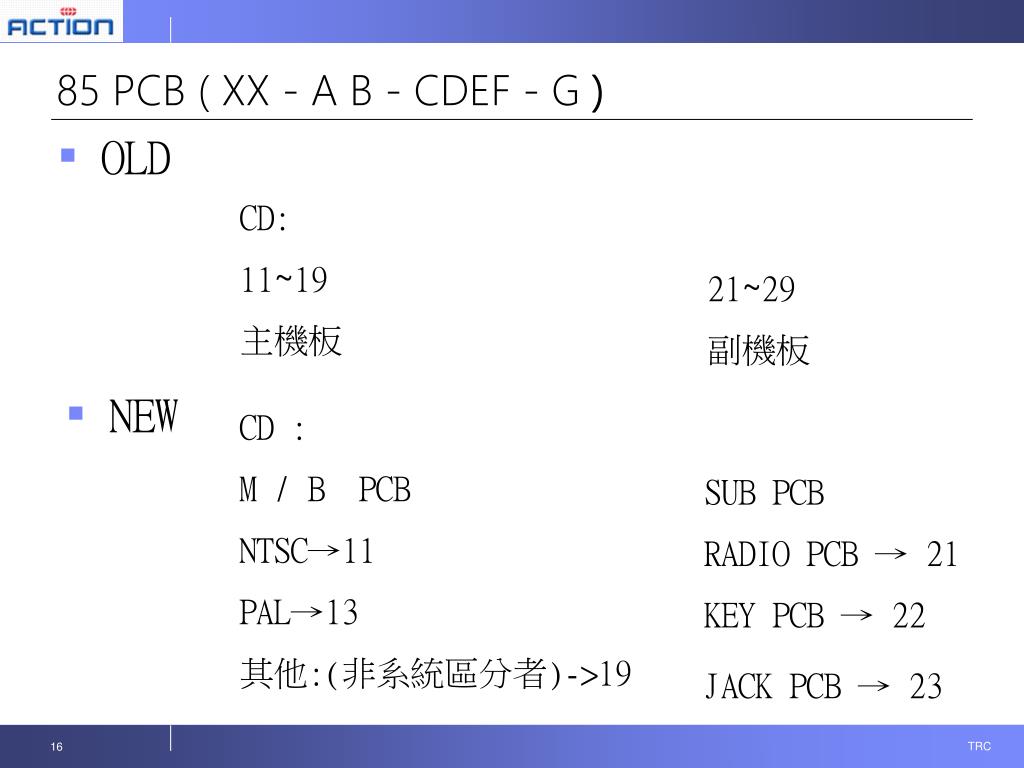

  15. 85 PCB ( XX - A B - CDEF - G ) • OLD CD: 11~19 主機板 21~29 副機板 • NEW CD : M / B PCB NTSC→11 PAL→13 其他:(非系統區分者)->19 SUB PCB RADIO PCB → 21 KEY PCB → 22 JACK PCB → 23

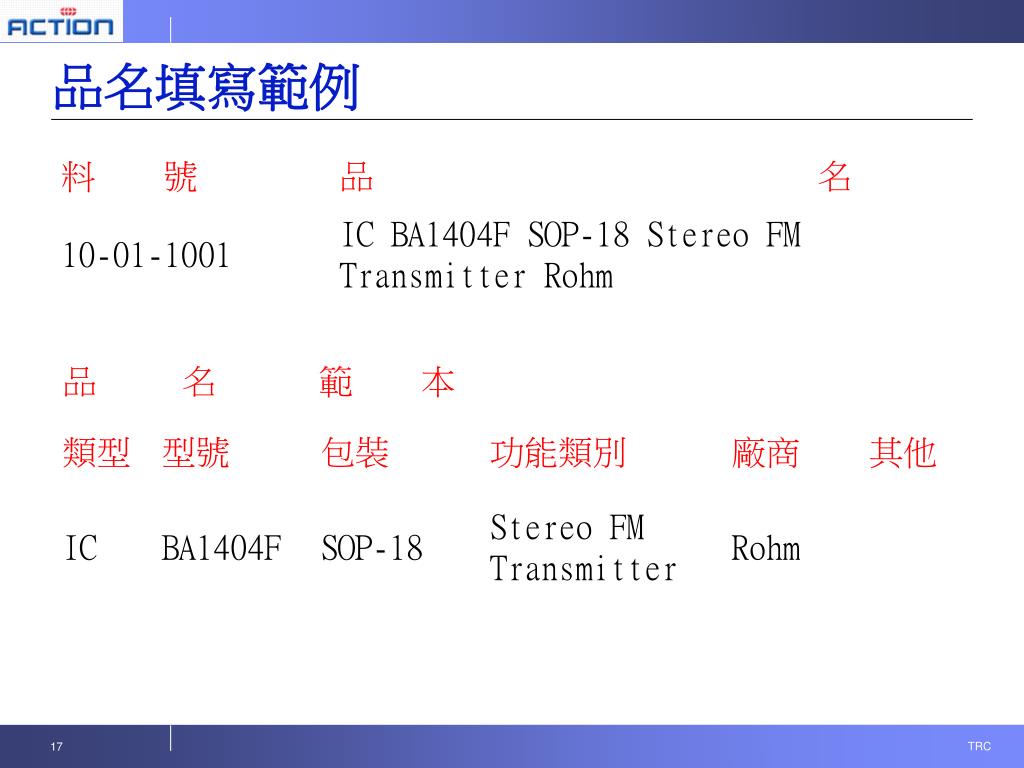

  16. 品名填寫範例

  17. Thank you!
