  1. 中性子反射率測定の現状とソフトマターへの応用中性子反射率測定の現状とソフトマターへの応用 鳥飼直也 三重大学大学院工学研究科分子素材工学専攻 E-mail：ntorikai@chem.mie-u.ac.jp

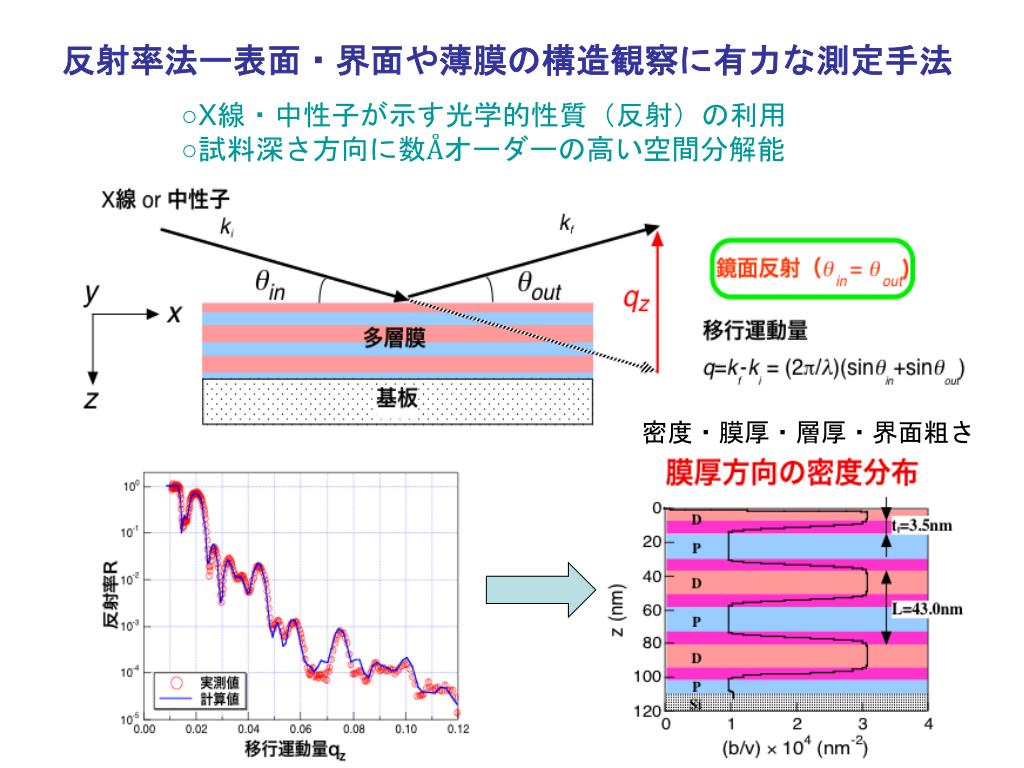

  2. 反射率法ー表面・界面や薄膜の構造観察に有力な測定手法反射率法ー表面・界面や薄膜の構造観察に有力な測定手法 ○X線・中性子が示す光学的性質（反射）の利用 ○試料深さ方向に数Åオーダーの高い空間分解能 密度・膜厚・層厚・界面粗さ

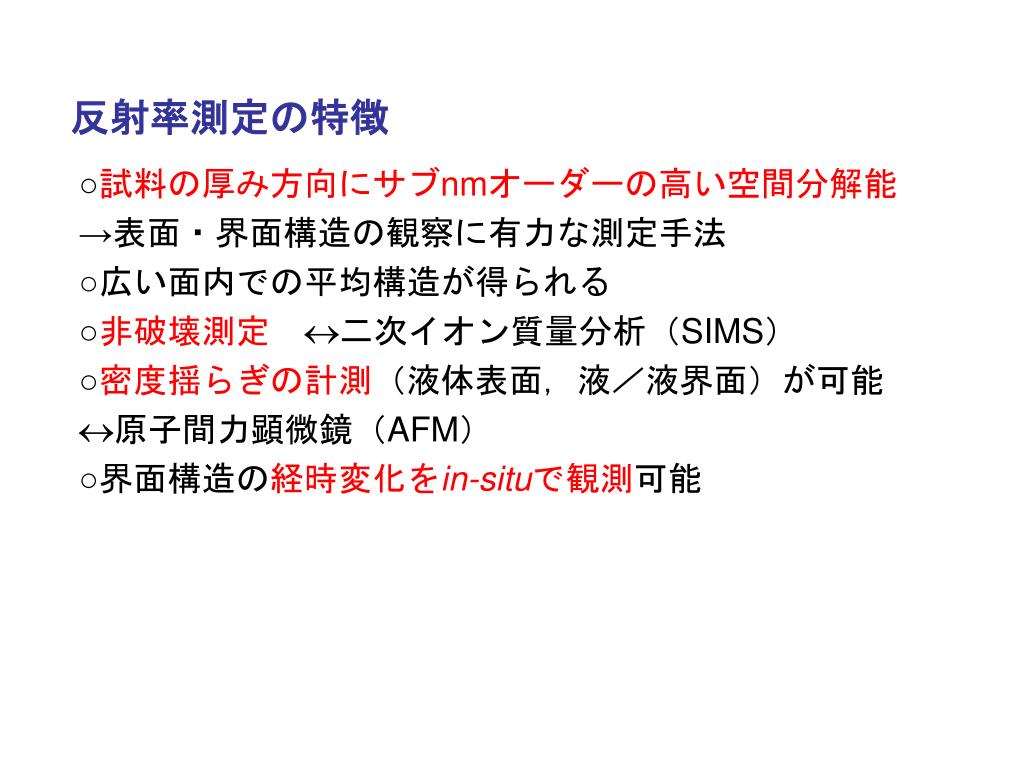

  3. 反射率測定の特徴 ○試料の厚み方向にサブnmオーダーの高い空間分解能 →表面・界面構造の観察に有力な測定手法 ○広い面内での平均構造が得られる ○非破壊測定二次イオン質量分析（SIMS） ○密度揺らぎの計測（液体表面，液／液界面）が可能　 原子間力顕微鏡（AFM） ○界面構造の経時変化をin-situで観測可能

  4. 中性子とX線による元素の見え方の違い （散乱断面積） 　原子番号 X線 中性子 質 量 数 ○中性子は軽元素を見るのが得意 ○隣接元素の識別 ○同位体を識別することができる http://www.ncnr.nist.gov/resources/n-lengths/. （NIST Center for Neutron Research）

  5. ○同位体元素によって異なる散乱能 重水素ラベル （特定部位の選択ラベル，コントラストマッチング， 　　　　コントラストバリエーション） 核散乱長bH=-3.74×10-15m D=+6.67×10-15m →ソフトマテリアル研究に有用 Ｘ線反射率との相補性 ○高い物質透過性 物質内部に深く埋もれた界面の非破壊観察　ex）固／液界面 特殊な試料環境との組合わせの容易さ 中性子をプローブとする反射率法の特長 for ソフトマター研究

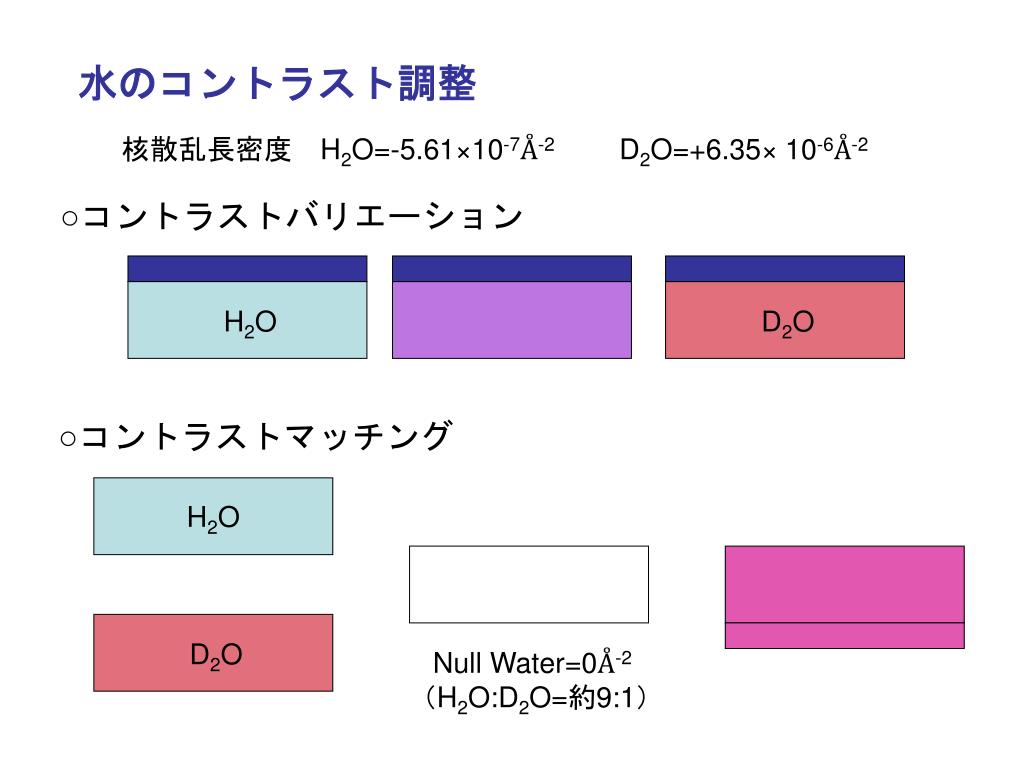

  6. 水のコントラスト調整 核散乱長密度　H2O=-5.61×10-7Å-2 D2O=+6.35× 10-6Å-2 ○コントラストバリエーション H2O D2O ○コントラストマッチング H2O D2O Null Water=0Å-2 （H2O:D2O=約9:1）

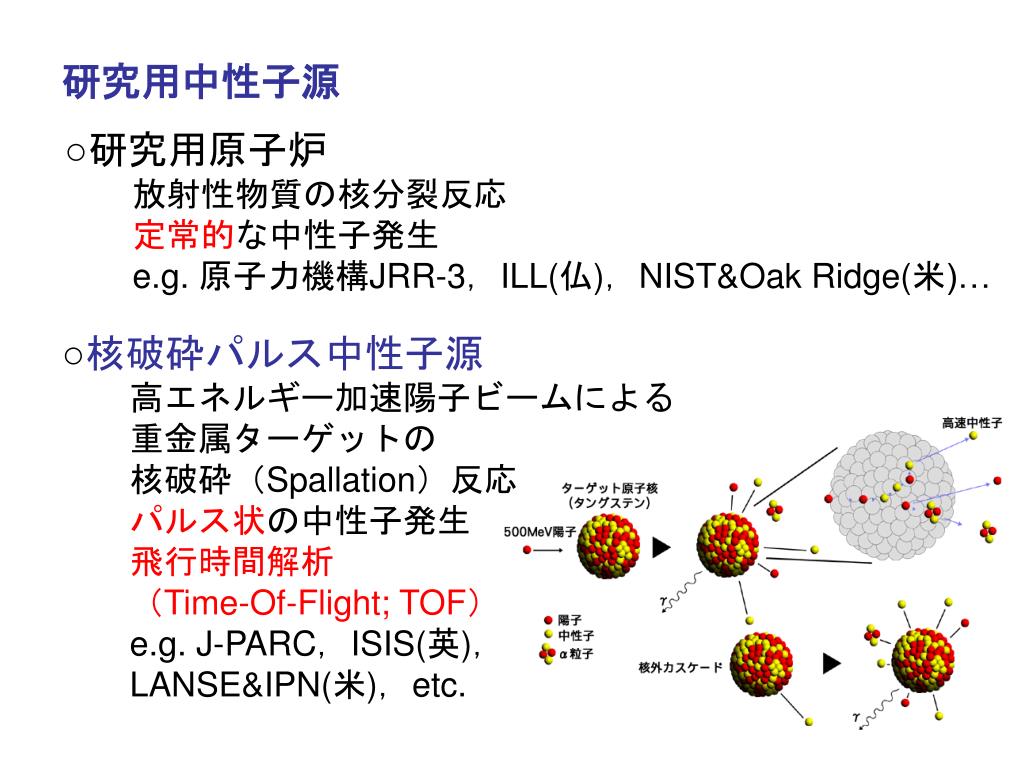

  7. 研究用中性子源 ○研究用原子炉 　　放射性物質の核分裂反応 定常的な中性子発生 e.g. 原子力機構JRR-3，ILL(仏)，NIST&Oak Ridge(米)… ○核破砕パルス中性子源 　　高エネルギー加速陽子ビームによる　　 　　重金属ターゲットの 　　核破砕（Spallation）反応 パルス状の中性子発生 飛行時間解析 （Time-Of-Flight; TOF） e.g. J-PARC，ISIS(英)， LANSE&IPN(米)，etc.

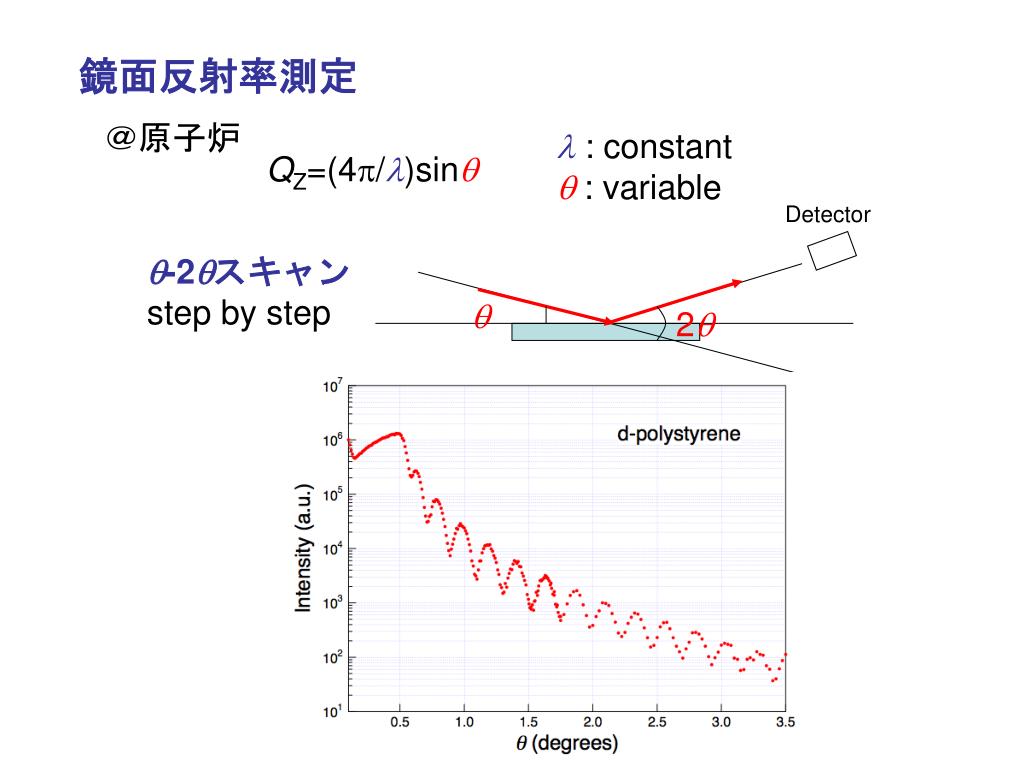

  8. 鏡面反射率測定 ＠原子炉  : constant  : variable QZ=(4/)sin Detector -2スキャン step by step  2

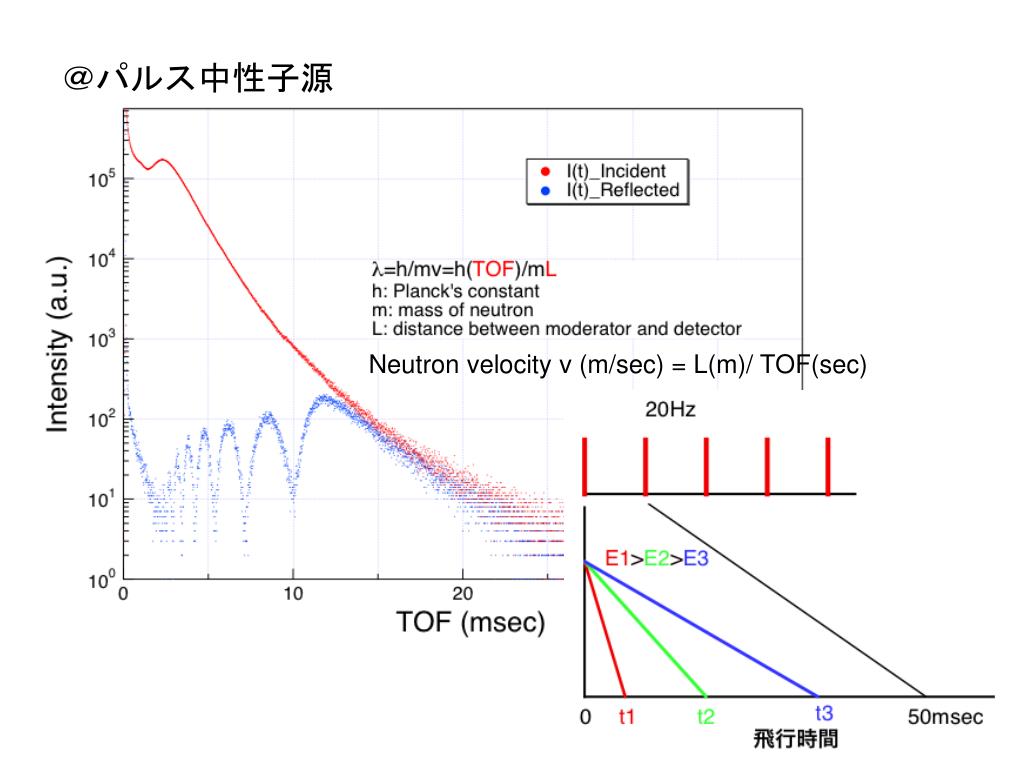

  9. ＠パルス中性子源 Neutron velocity v (m/sec) = L(m)/ TOF(sec)

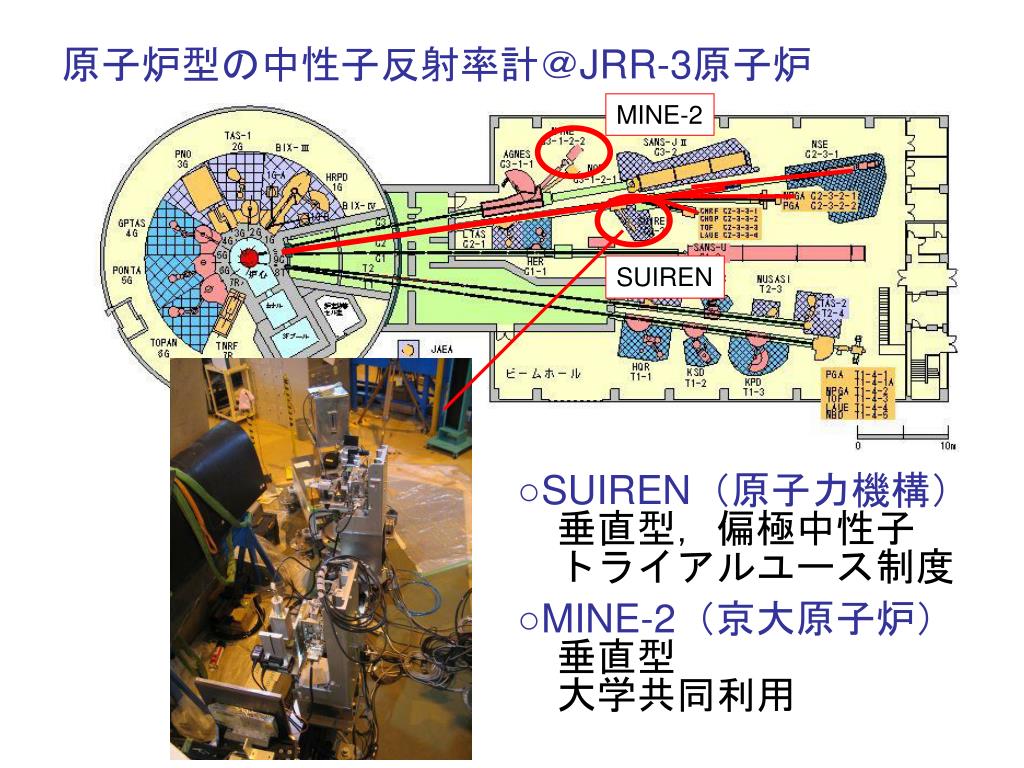

  10. 原子炉型の中性子反射率計＠JRR-3原子炉 MINE-2 SUIREN ○SUIREN（原子力機構） 　垂直型，偏極中性子 　トライアルユース制度 ○MINE-2（京大原子炉） 　垂直型 　大学共同利用

  11. 中性子反射率計SUIREN@C2-2 • 試料垂直配置型　非偏極・偏極中性子 • 中性子波長： 3.93 Å （Dl/l=2.6%) • 最大ビームサイズ: 80H×10W mm2 • 強度 (Dq=0.08deg): 1.8×104 n/cm2/s • バックグラウンド: 4.5×10-3 n/s • （装置用ビームシャッター遮断時） • 到達可能反射率: 10-6以下 • 偏極率（偏極解析ＢＬ）： 0.96以上 • １Ｔ試料マグネット使用可能． 平成20年2月29日茨城県界面科学研究会 原子力機構・山崎大氏

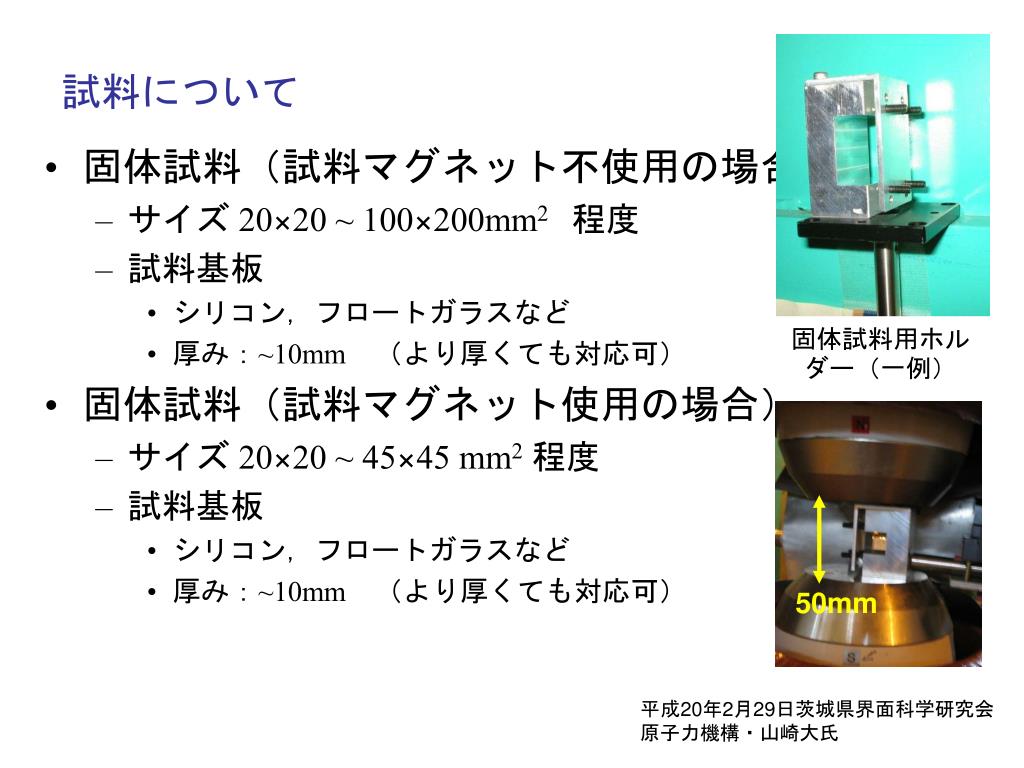

  12. 試料について • 固体試料（試料マグネット不使用の場合） • サイズ 20×20 ~ 100×200mm2程度 • 試料基板 • シリコン，フロートガラスなど • 厚み：~10mm　（より厚くても対応可） • 固体試料（試料マグネット使用の場合） • サイズ 20×20 ~ 45×45 mm2程度 • 試料基板 • シリコン，フロートガラスなど • 厚み：~10mm　（より厚くても対応可） 固体試料用ホルダー（一例） 60mm 50mm 平成20年2月29日茨城県界面科学研究会 原子力機構・山崎大氏

  13. 固液界面試料 • 30×30 ~ 70×70mm2程度 • 基板 • シリコン，石英 • 厚み 10mm~ • 試料環境 • １Ｔ試料マグネットが利用可能 • 真空，ガス導入，温度調節のできるセルの製作を検討中 • 100kg までの試料環境装置が持込可能 固液界面試料用ホルダー（一例） 60mm 平成20年2月29日茨城県界面科学研究会 原子力機構・山崎大氏

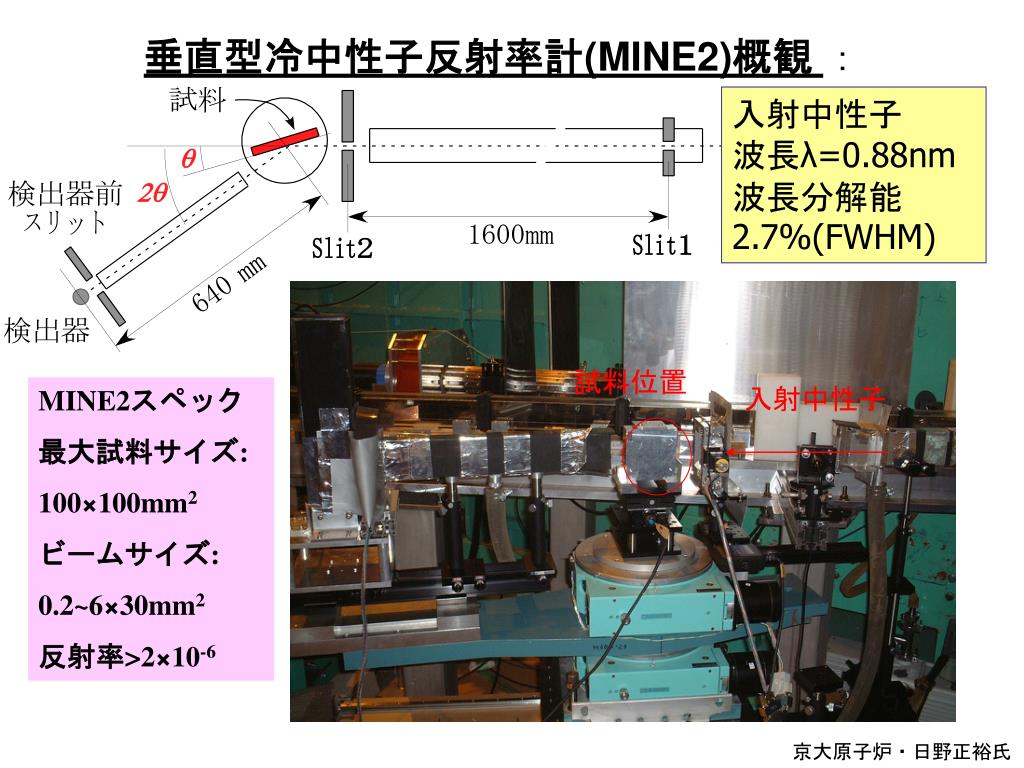

  14. 垂直型冷中性子反射率計(MINE2)概観 ： 入射中性子 波長λ=0.88nm 波長分解能2.7%(FWHM) 試料位置 入射中性子 MINE2スペック 最大試料サイズ: 100×100mm2 ビームサイズ: 0.2~6×30mm2 反射率>2×10-6 京大原子炉・日野正裕氏

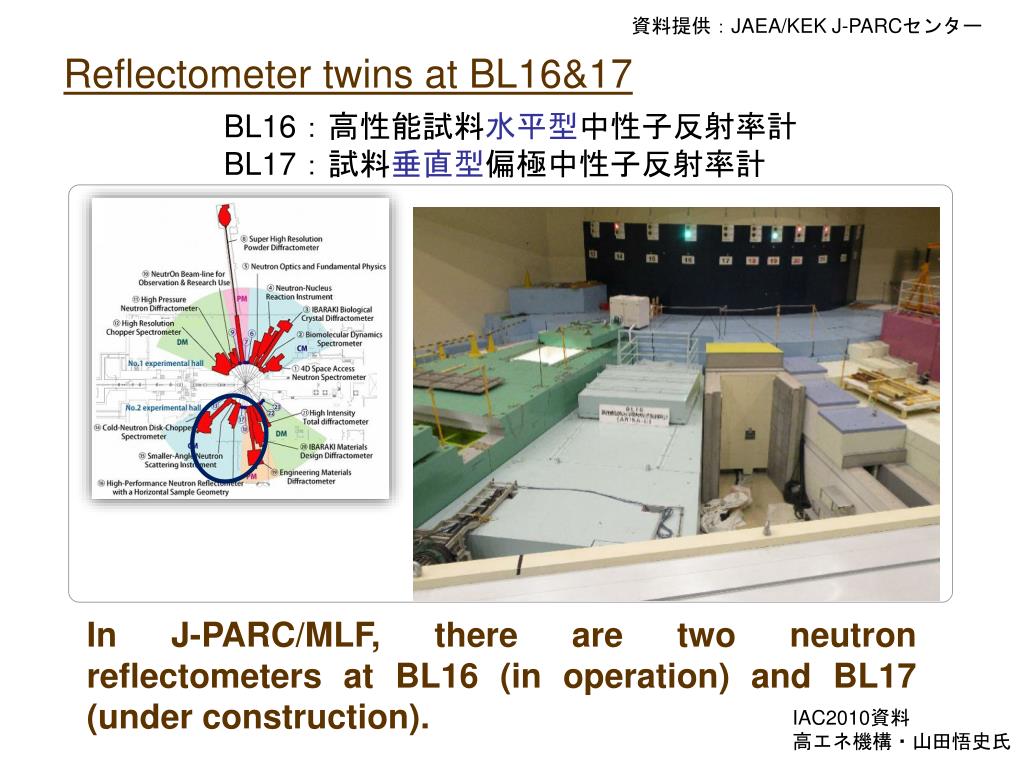

  15. 資料提供：JAEA/KEK J-PARCセンター Reflectometertwins atBL16&17 BL16：高性能試料水平型中性子反射率計 BL17：試料垂直型偏極中性子反射率計 In J-PARC/MLF, there are two neutron reflectometers at BL16 (in operation) and BL17 (under construction). IAC2010資料 高エネ機構・山田悟史氏

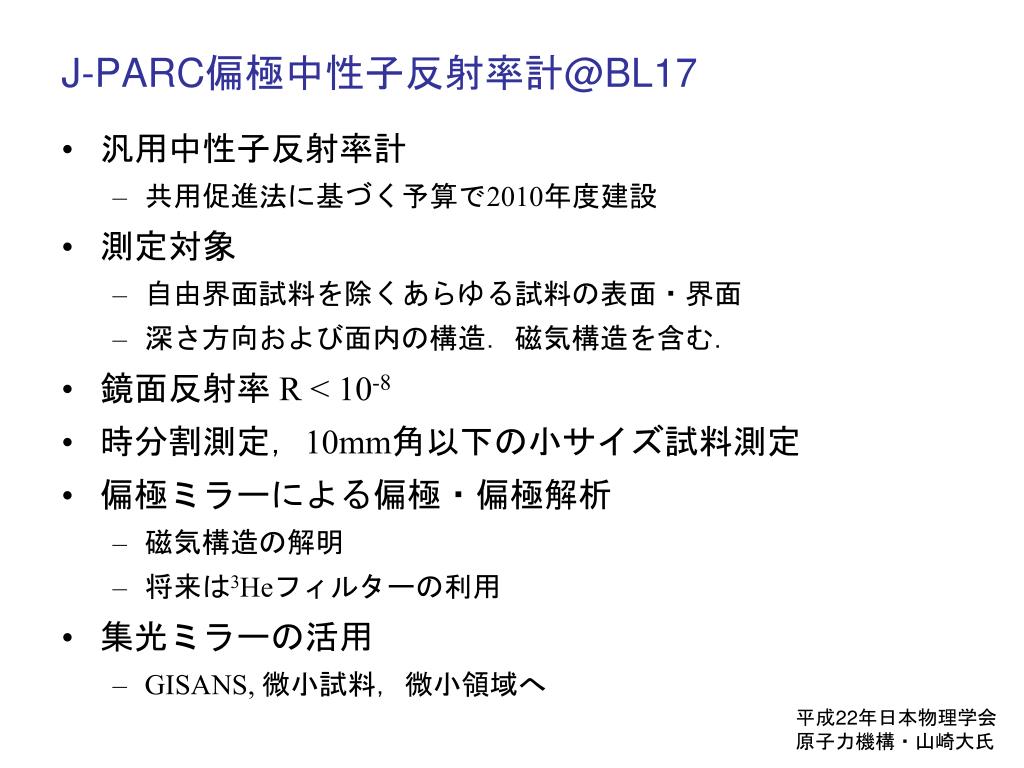

  16. J-PARC偏極中性子反射率計@BL17 • 汎用中性子反射率計 • 共用促進法に基づく予算で2010年度建設 • 測定対象 • 自由界面試料を除くあらゆる試料の表面・界面 • 深さ方向および面内の構造．磁気構造を含む． • 鏡面反射率 R < 10-8 • 時分割測定，10mm角以下の小サイズ試料測定 • 偏極ミラーによる偏極・偏極解析 • 磁気構造の解明 • 将来は3Heフィルターの利用 • 集光ミラーの活用 • GISANS, 微小試料，微小領域へ 平成22年日本物理学会 原子力機構・山崎大氏

  17. Specifications 平成22年日本物理学会 原子力機構・山崎大氏

  18. 資料提供：JAEA/KEK J-PARCセンター BL17 Beam Line Evacuated path with guide coils Pol./Unpol. Exchanger Spin Flipper Detectors T0 chopper Sample Stage Vacuum Tank Spin Flipper & Spin Analyzer 3 Disk Choppers 平成22年日本物理学会 原子力機構・山崎大氏

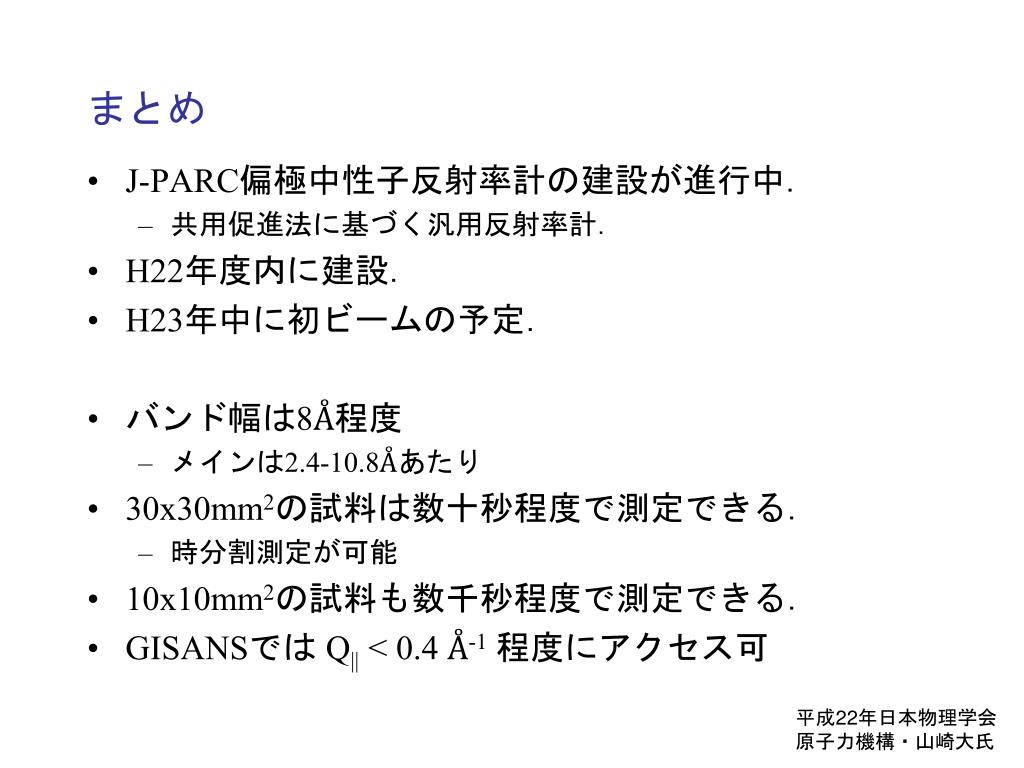

  19. まとめ • J-PARC偏極中性子反射率計の建設が進行中． • 共用促進法に基づく汎用反射率計． • H22年度内に建設． • H23年中に初ビームの予定． • バンド幅は8Å程度 • メインは2.4-10.8Åあたり • 30x30mm2の試料は数十秒程度で測定できる． • 時分割測定が可能 • 10x10mm2の試料も数千秒程度で測定できる． • GISANSでは Q|| < 0.4 Å-1程度にアクセス可 平成22年日本物理学会 原子力機構・山崎大氏

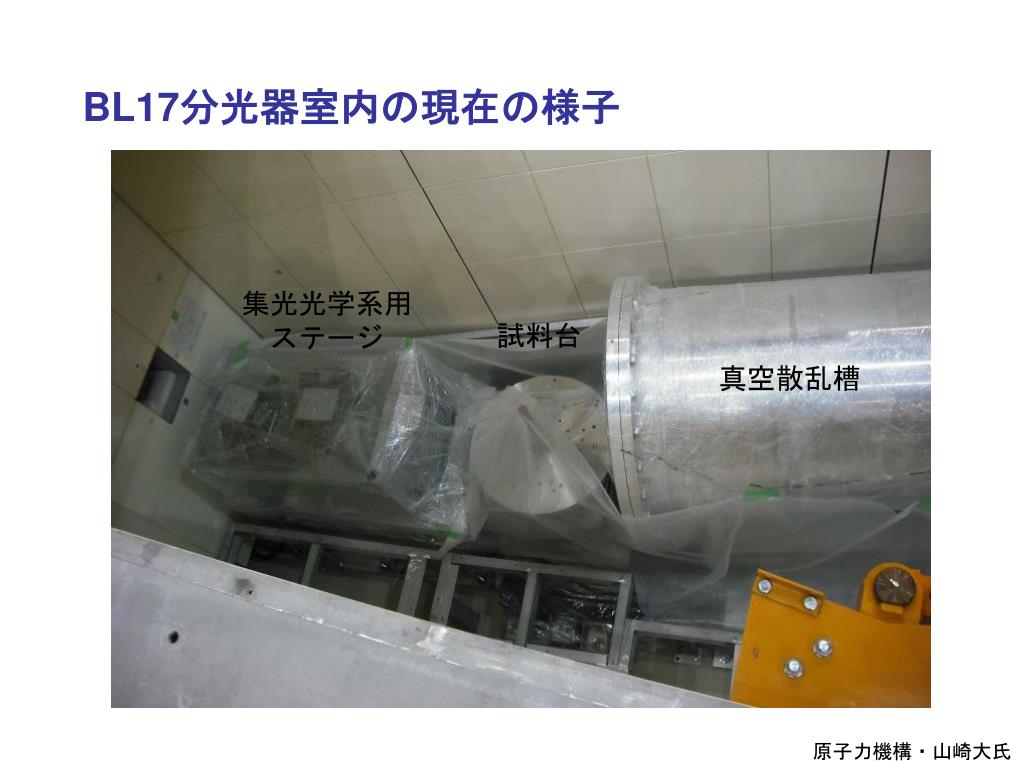

  20. BL17分光器室内の現在の様子 集光光学系用 ステージ 試料台 真空散乱槽 原子力機構・山崎大氏

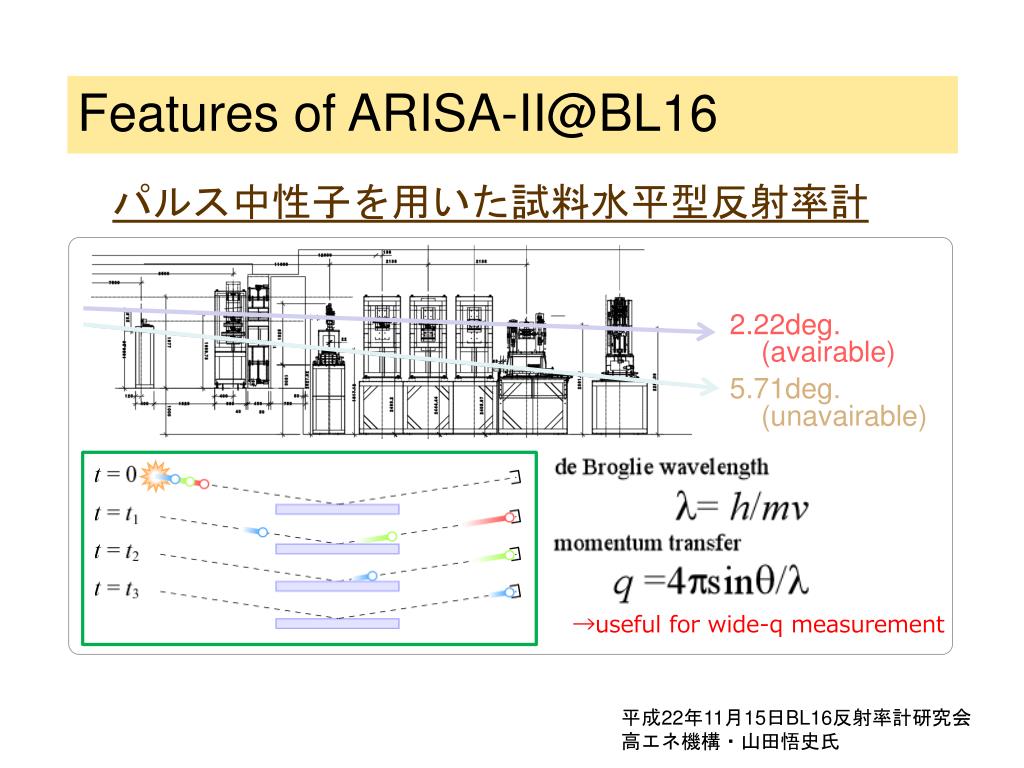

  21. Features of ARISA-II@BL16 パルス中性子を用いた試料水平型反射率計 2.22deg. (avairable) 5.71deg. (unavairable) →useful for wide-q measurement 平成22年11月15日BL16反射率計研究会 高エネ機構・山田悟史氏

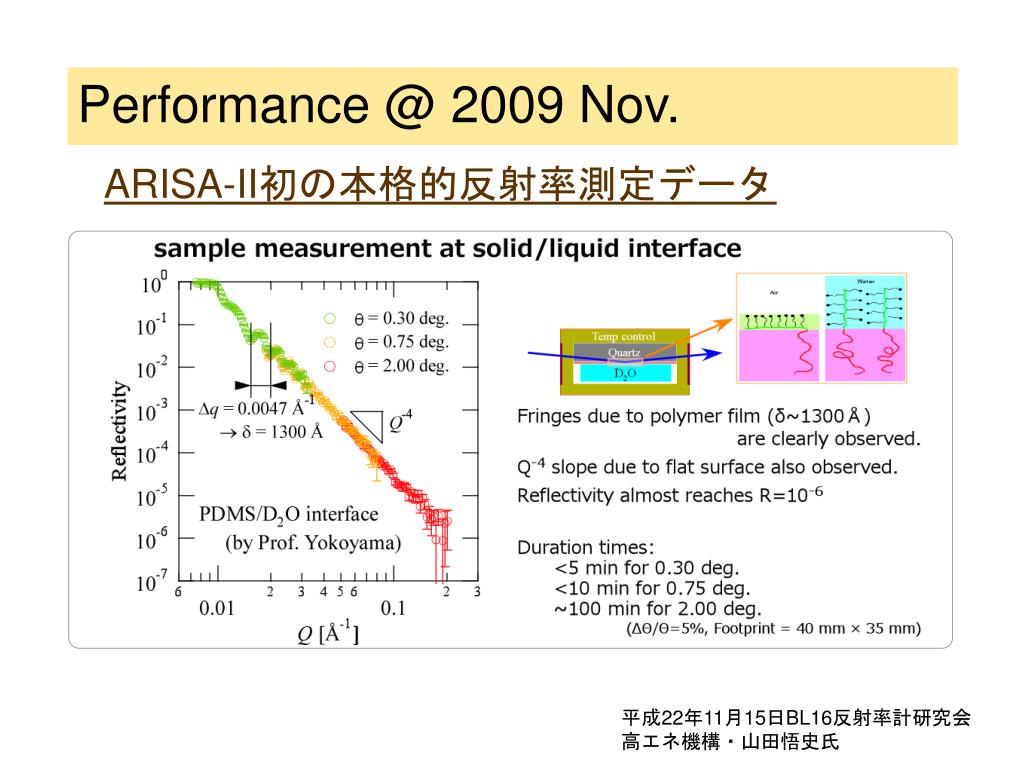

  22. Performance@ 2009 Nov. ARISA-II初の本格的反射率測定データ 平成22年11月15日BL16反射率計研究会 高エネ機構・山田悟史氏

  23. Performance@ 2010 Oct. 15mm角 sample SiO2/D2O interface 現在のARISA-IIを用いた反射率データ Si substrate deuterated PS on Si wafer 反射率で10-7、Qzで4.3nm-1まで到達 3インチφ重水素化高分子薄膜 Qz＜1nm-1：3分，Qz＜2nm-1：20分 平成22年11月15日BL16反射率計研究会 高エネ機構・山田悟史氏

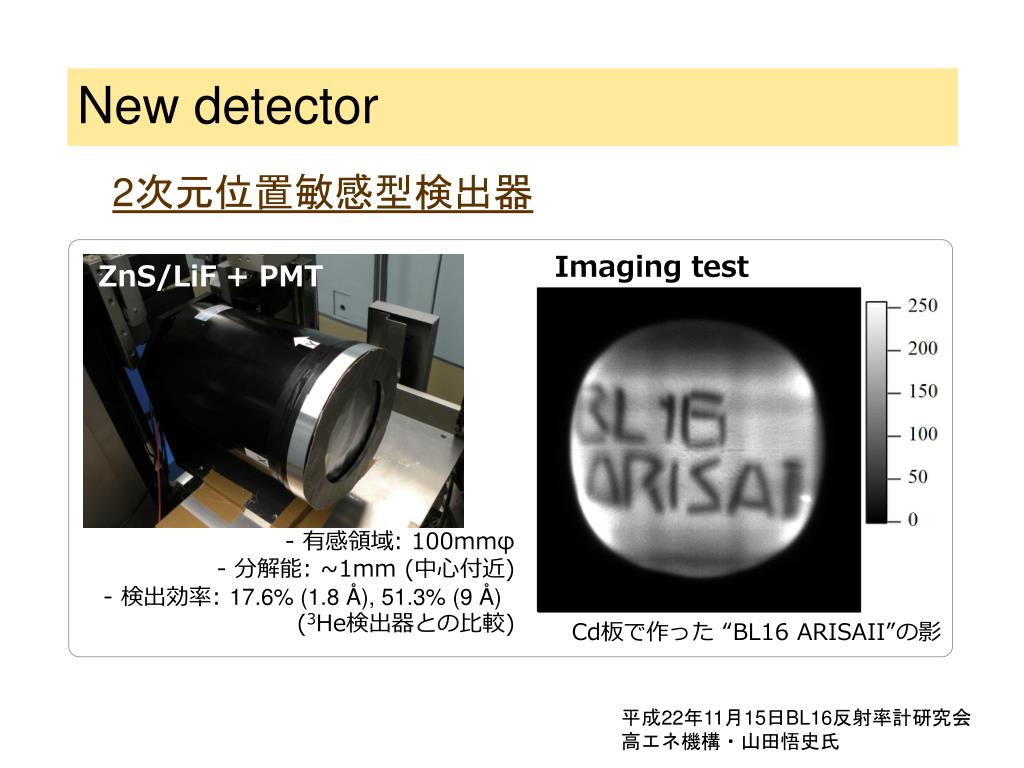

  24. New detector 2次元位置敏感型検出器 Imaging test ZnS/LiF + PMT - 有感領域: 100mmφ - 分解能: ~1mm (中心付近) - 検出効率: 17.6% (1.8 Å), 51.3% (9 Å) (3He検出器との比較) Cd板で作った “BL16 ARISAII”の影 平成22年11月15日BL16反射率計研究会 高エネ機構・山田悟史氏

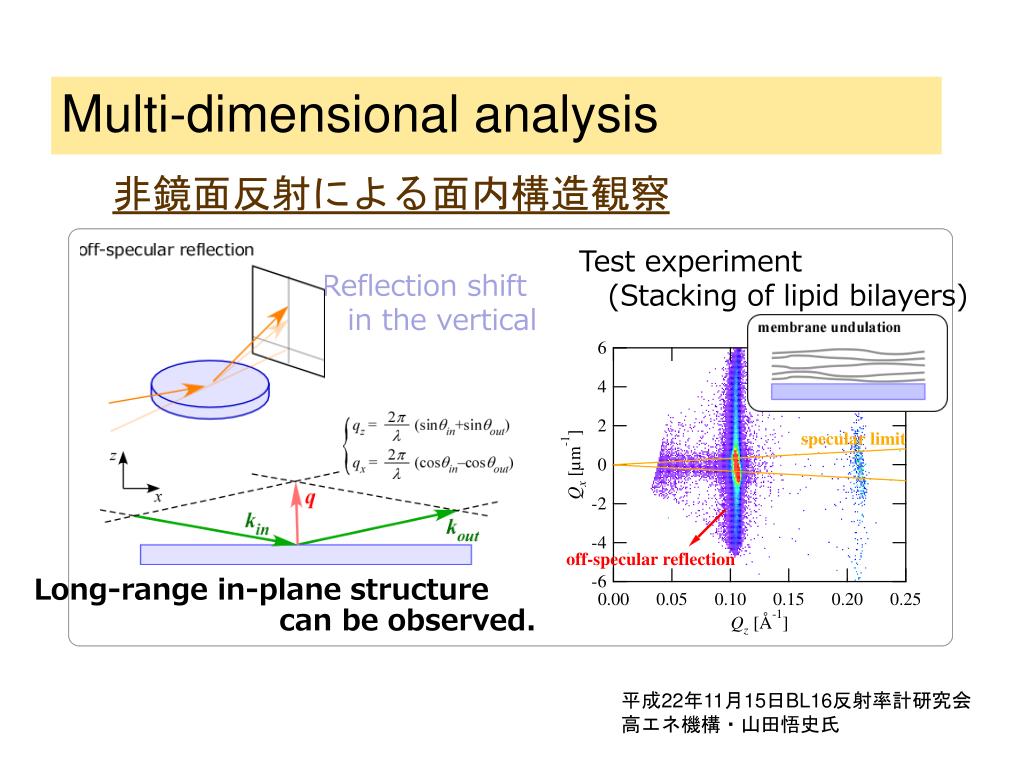

  25. Multi-dimensional analysis 非鏡面反射による面内構造観察 Test experiment (Stacking of lipid bilayers) Reflection shift in the vertical Long-range in-plane structure can be observed. 平成22年11月15日BL16反射率計研究会 高エネ機構・山田悟史氏

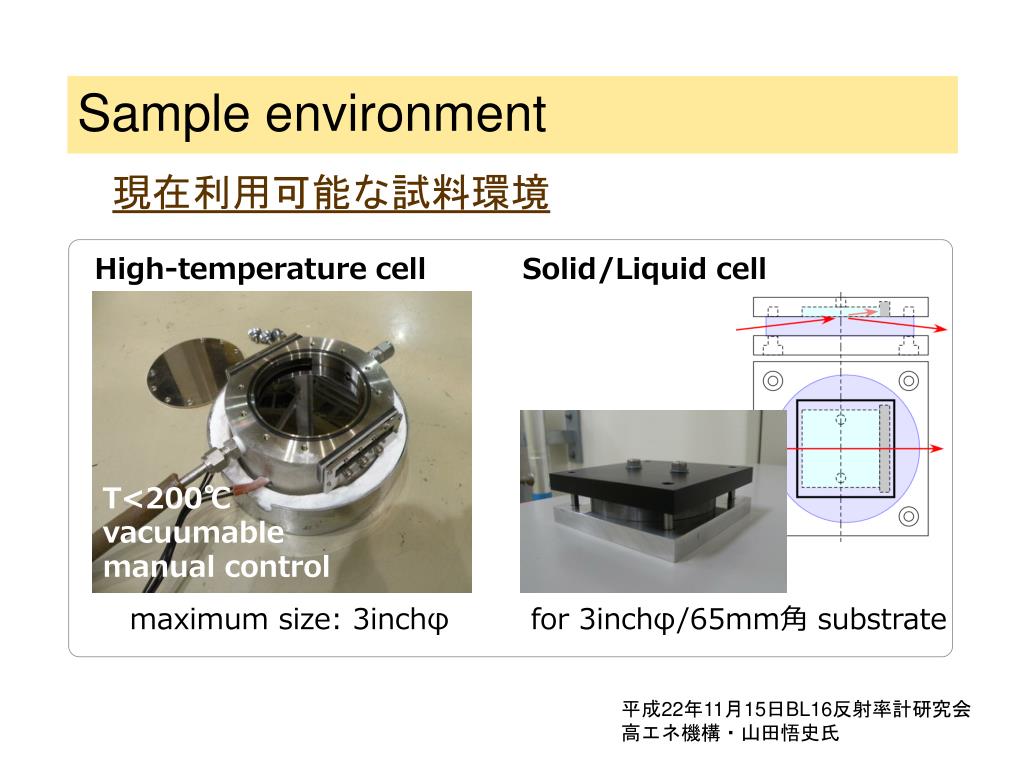

  26. Sample environment 現在利用可能な試料環境 High-temperature cell Solid/Liquid cell T<200℃ vacuumable manual control maximum size: 3inchφ for 3inchφ/65mm角 substrate 平成22年11月15日BL16反射率計研究会 高エネ機構・山田悟史氏

  27. 装置本体の新設 ソフト界面解析装置SOFIA（SOFt Interface Analyzer） JST/ERATO高原ソフト界面プロジェクト New reflectometer started the operation this February. Further blight results are coming soon!! IAC2010資料 高エネ機構・山田悟史氏 K. Mitamura et al., J. Phys.: Conf. Ser., 272, 012017 (2011)

  28. Focusing system 楕円形状ミラーの試作 Mirror holder Mirror image at focal point ellipsoidal support 鉛直・水平方向ともに4m先で約1mm幅までビーム集束に成功 平成22年11月15日BL16反射率計研究会 高エネ機構・山田悟史氏 平成20年科研費基盤研究（B）20360425 （研究代表者：KEK鳥飼直也）

  29. Sample-focusing system 鏡面反射測定への応用 試料へ集光するとビーム強度は増えるが、発散も増える。 →角度分解能が劇的に低下 →鏡面反射のみを観察するなら、検出器上で角度を分解できる！ コンビナトリアル測定・ピンポイント印可外場 平成22年11月15日BL16反射率計研究会 高エネ機構・山田悟史氏

  30. Detector-focusing system 斜入射小角散乱(GI-SAS)への応用 GI-SAXS Reflection shift in the horizontal 散乱による Braggピーク 斜入射小角散乱による 面内構造の観察 Yoneda-wing 鏡面反射 強度が足りない →集光ミラーを利用 平成22年11月15日BL16反射率計研究会 高エネ機構・山田悟史氏

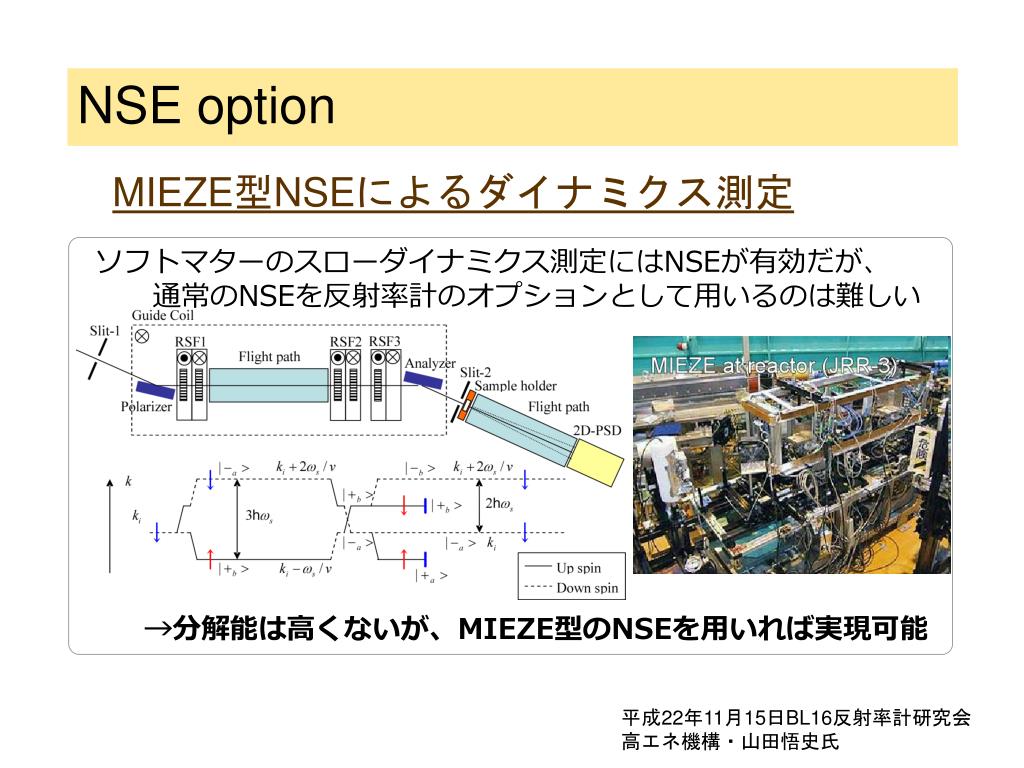

  31. NSE option MIEZE型NSEによるダイナミクス測定 ソフトマターのスローダイナミクス測定にはNSEが有効だが、 通常のNSEを反射率計のオプションとして用いるのは難しい →分解能は高くないが、MIEZE型のNSEを用いれば実現可能 平成22年11月15日BL16反射率計研究会 高エネ機構・山田悟史氏

  32. 同位体元素による散乱能の違い ブロック共重合体（複合高分子）の界面構造 →複合材料の機械的強度 有機物相間の界面構造 N. Torikai et al., Physica B283 12 (2000) & J. Phys. Soc. Jpn.70 Suppl. A 344 (2001)

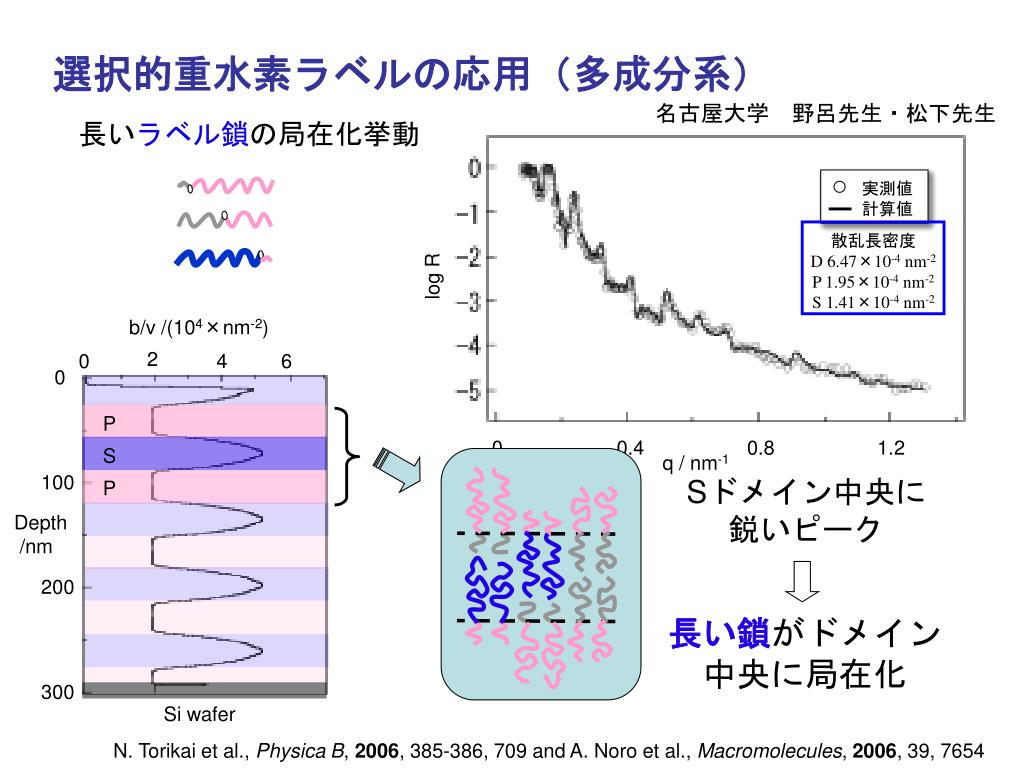

  33. 実測値 計算値 散乱長密度 D 6.47×10-4 nm-2 P 1.95×10-4 nm-2 S 1.41×10-4 nm-2 log R 0 0.4 0.8 1.2 q / nm-1 P S P 選択的重水素ラベルの応用（多成分系） 名古屋大学　野呂先生・松下先生 長いラベル鎖の局在化挙動 b/v /(104×nm-2) 2 0 4 6 0 100 Sドメイン中央に 鋭いピーク Depth /nm 200 長い鎖がドメイン 中央に局在化 300 Si wafer N. Torikai et al., Physica B, 2006, 385-386, 709 and A. Noro et al., Macromolecules, 2006, 39, 7654

  34. 液晶／高分子界面への応用 高分子分散型液晶（PDLC）のモデル系 3層薄膜試料 in 真空高温セル アルミニウム蒸着膜（100nm） 未架橋重水素化ポリメチルメタクリレート（d-PMMA） 液晶4’-n-オクチル-4-シアノビフェニル（8CB） シリコンブロック 中性子 G. W. Lynn et al., Liq. Cryst., 29, 551 (2002)

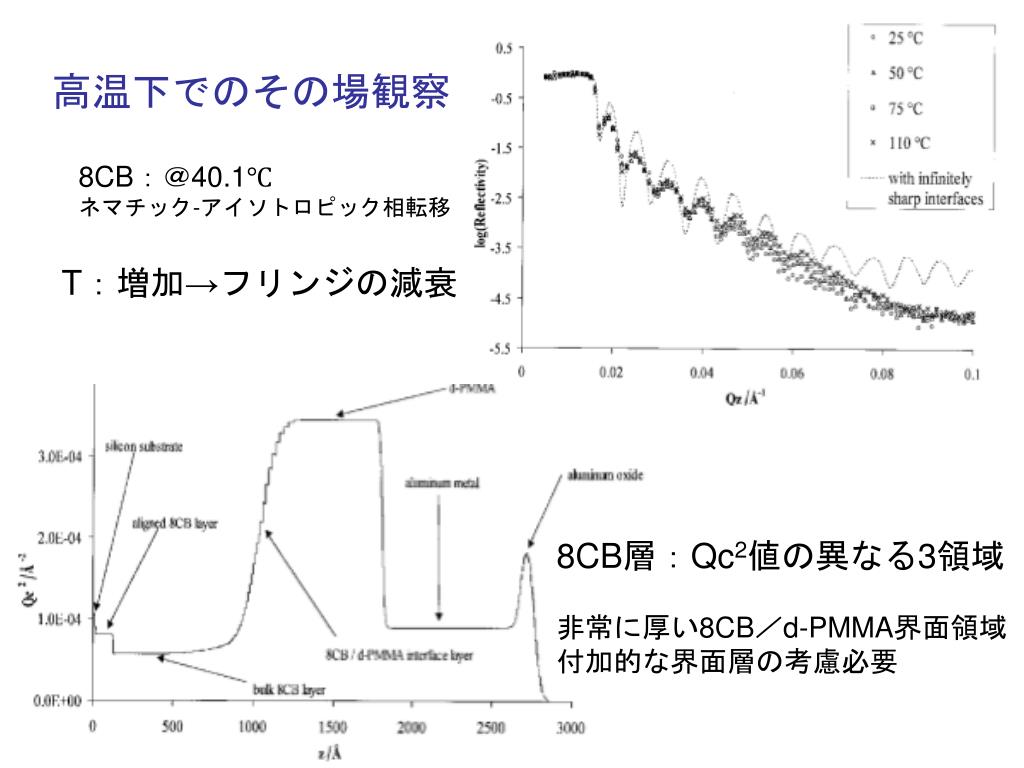

  35. 高温下でのその場観察 8CB：＠40.1℃ ネマチック-アイソトロピック相転移 T：増加→フリンジの減衰 8CB層：Qc2値の異なる3領域 非常に厚い8CB／d-PMMA界面領域 付加的な界面層の考慮必要

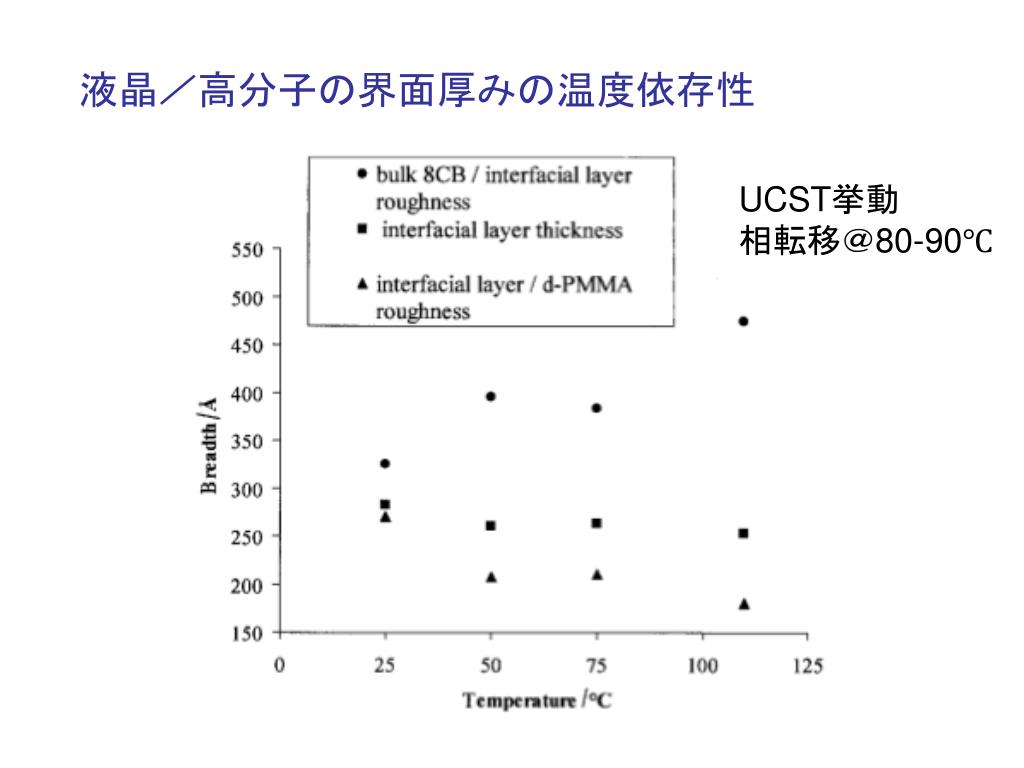

  36. 液晶／高分子の界面厚みの温度依存性 UCST挙動 相転移＠80-90℃

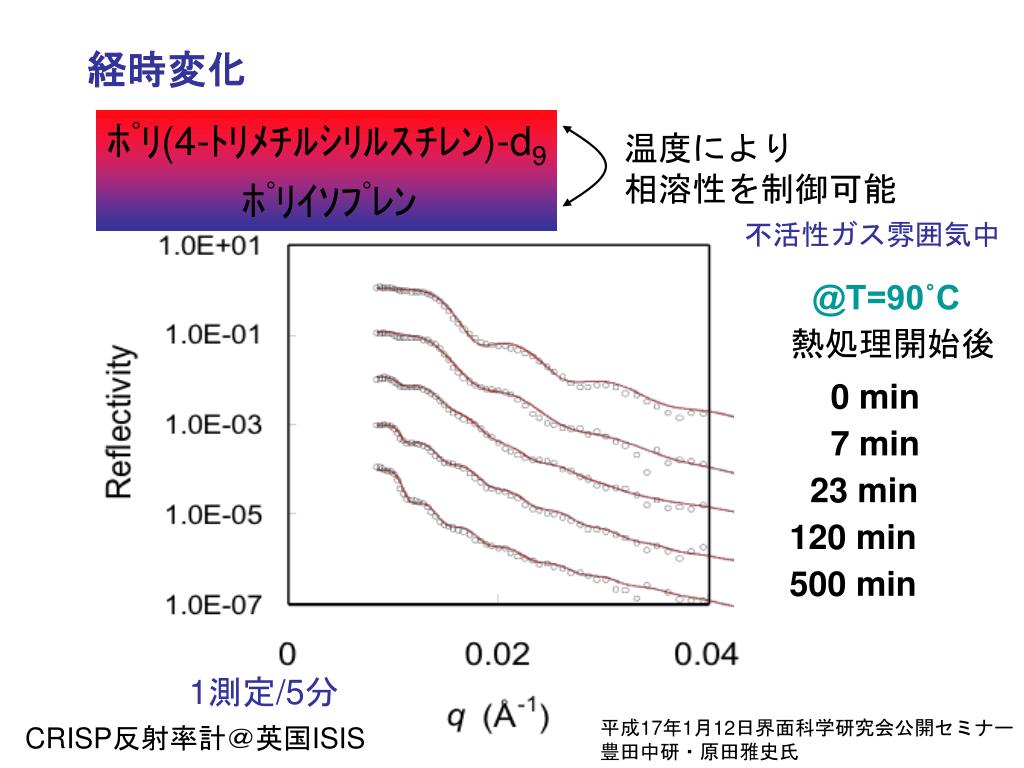

  37. 経時変化 ﾎﾟﾘ(4-ﾄﾘﾒﾁﾙｼﾘﾙｽﾁﾚﾝ)-d9 温度により 相溶性を制御可能 ﾎﾟﾘｲｿﾌﾟﾚﾝ 不活性ガス雰囲気中 @T=90˚C 熱処理開始後 0 min 7 min 23 min 120 min 500 min 1測定/5分 平成17年1月12日界面科学研究会公開セミナー 豊田中研・原田雅史氏 CRISP反射率計＠英国ISIS

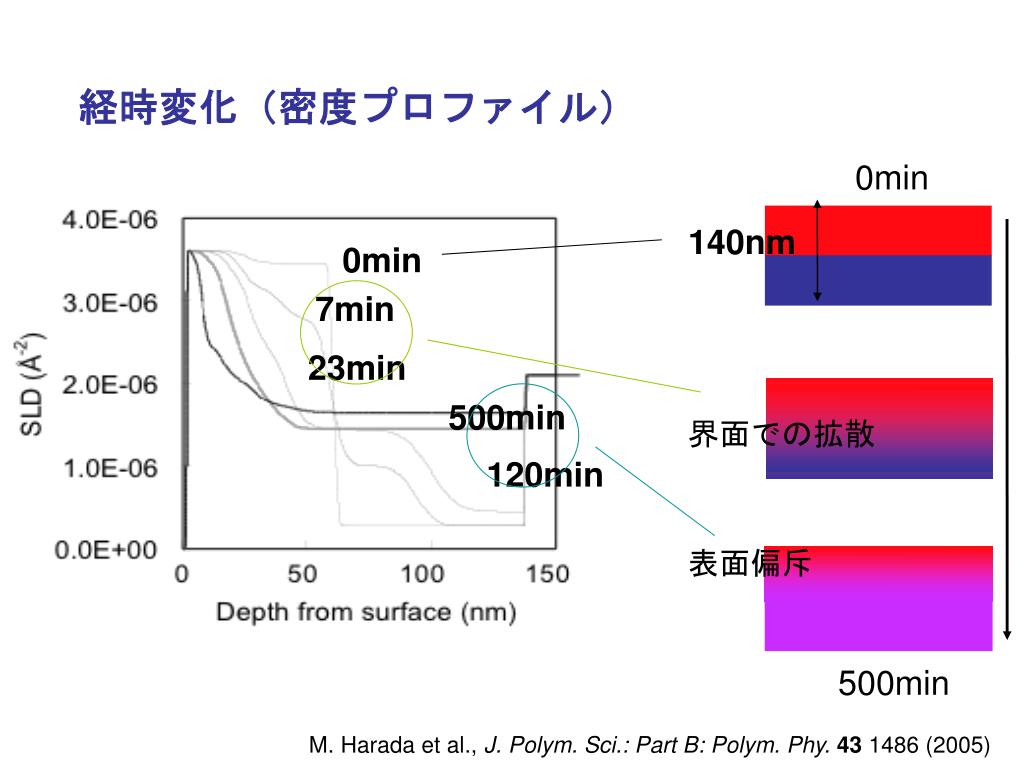

  38. 経時変化（密度プロファイル） 0min 140nm 0min 7min 23min 500min 界面での拡散 120min 表面偏斥 500min M. Harada et al., J. Polym. Sci.: Part B: Polym. Phy. 43 1486 (2005)

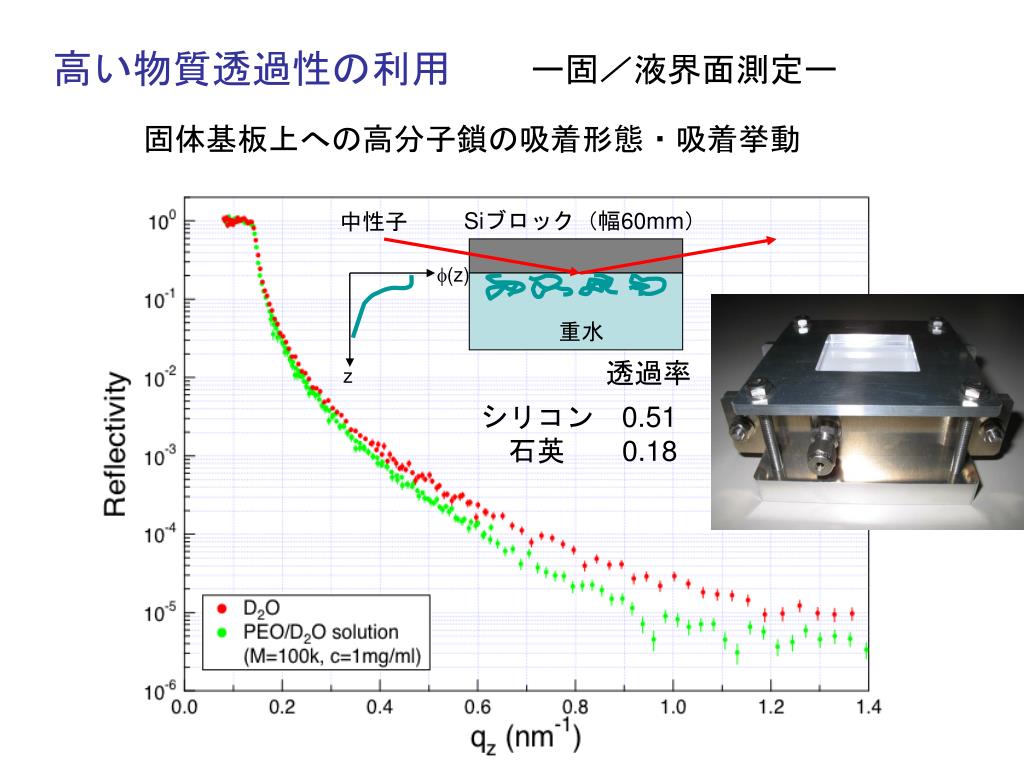

  39. 高い物質透過性の利用 ー固／液界面測定ー 固体基板上への高分子鎖の吸着形態・吸着挙動 Siブロック（幅60mm） 中性子 f(z) 重水 透過率 z シリコン　0.51 　石英　　0.18

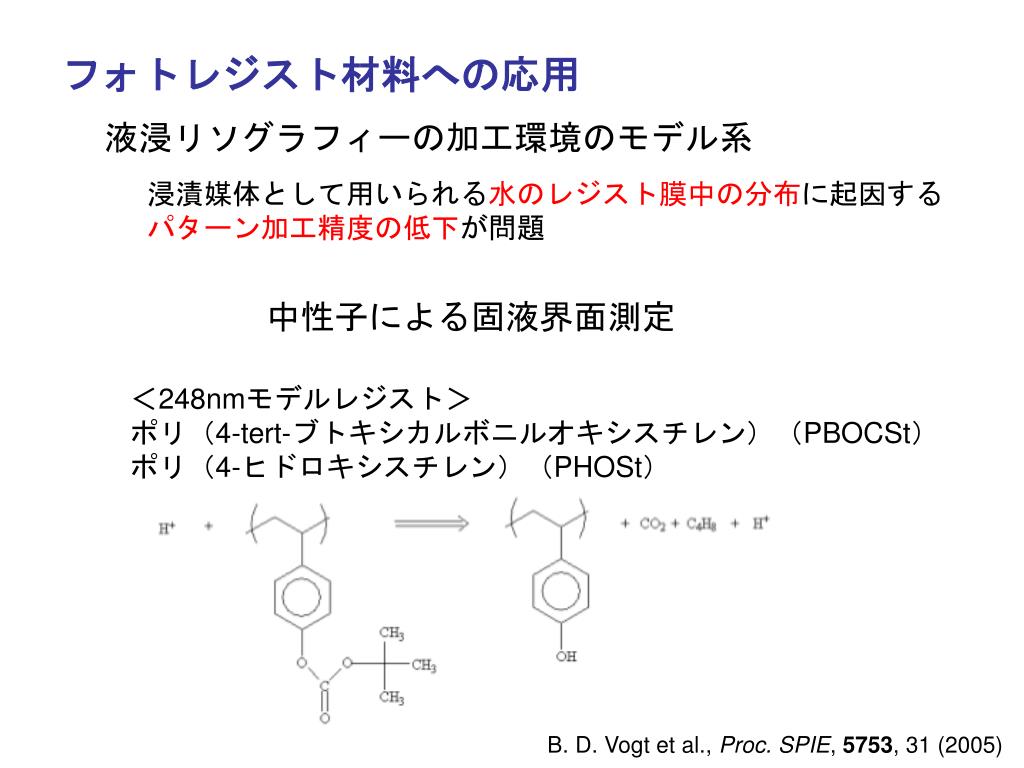

  40. フォトレジスト材料への応用 液浸リソグラフィーの加工環境のモデル系 浸漬媒体として用いられる水のレジスト膜中の分布に起因する パターン加工精度の低下が問題 中性子による固液界面測定 ＜248nmモデルレジスト＞ ポリ（4-tert-ブトキシカルボニルオキシスチレン）（PBOCSt） ポリ（4-ヒドロキシスチレン）（PHOSt） B. D. Vogt et al., Proc. SPIE, 5753, 31 (2005)

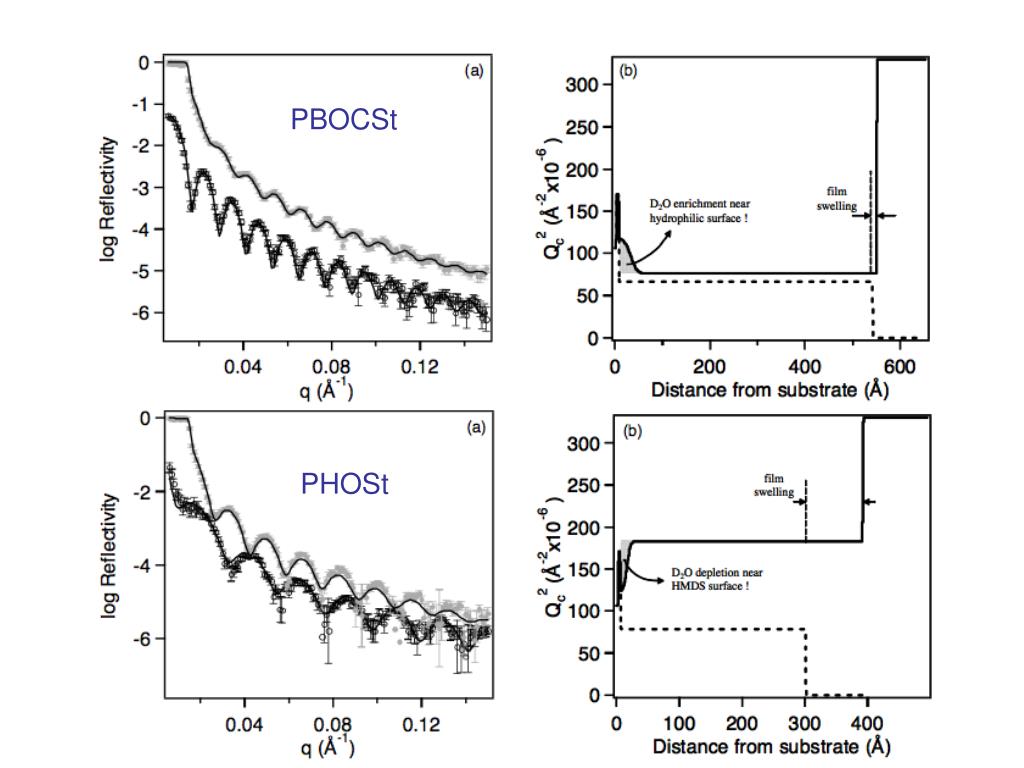

  41. PBOCSt PHOSt

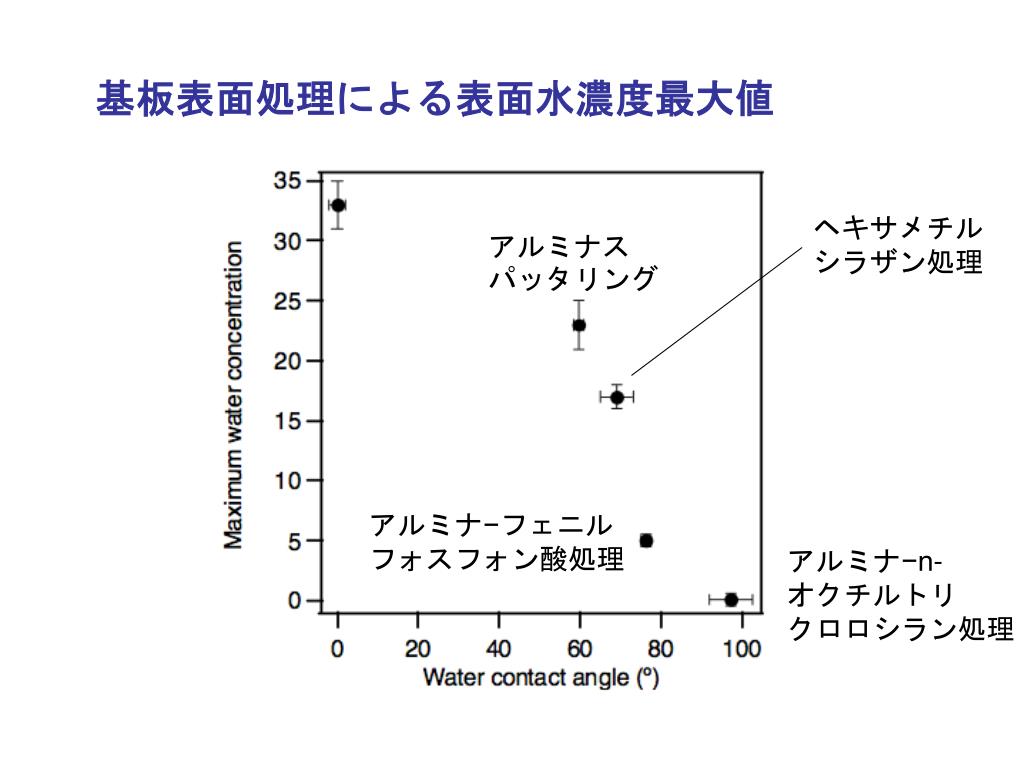

  42. 基板表面処理による表面水濃度最大値 ヘキサメチル シラザン処理 アルミナスパッタリング アルミナ−フェニル フォスフォン酸処理 アルミナ−n- オクチルトリ クロロシラン処理

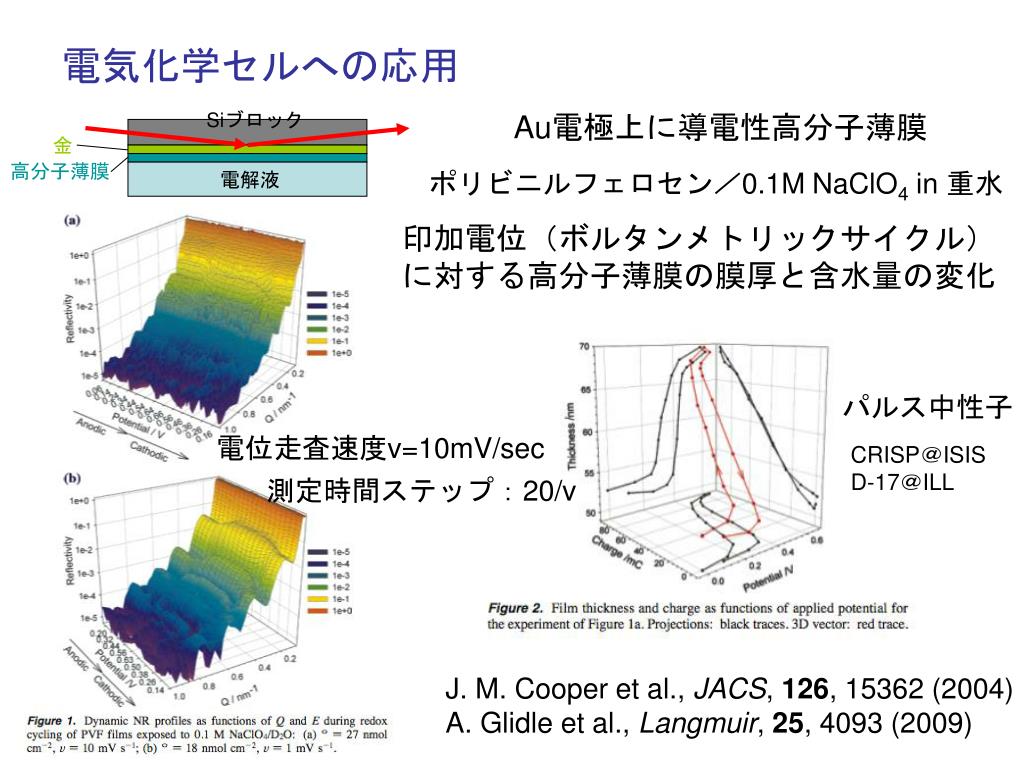

  43. 電気化学セルへの応用 Siブロック Au電極上に導電性高分子薄膜 金 高分子薄膜 ポリビニルフェロセン／0.1M NaClO4 in 重水 電解液 印加電位（ボルタンメトリックサイクル） に対する高分子薄膜の膜厚と含水量の変化 パルス中性子 電位走査速度v=10mV/sec CRISP＠ISIS D-17＠ILL 測定時間ステップ：20/v J. M. Cooper et al., JACS, 126, 15362 (2004) A. Glidle et al., Langmuir, 25, 4093 (2009)

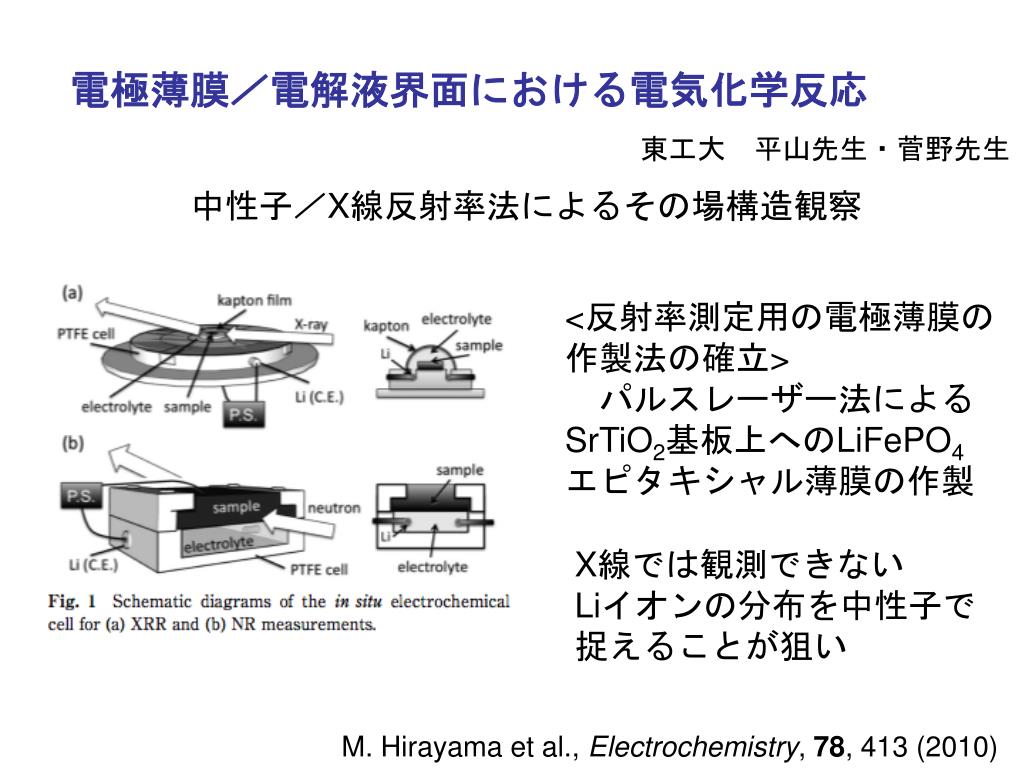

  44. 電極薄膜／電解液界面における電気化学反応 東工大　平山先生・菅野先生 中性子／X線反射率法によるその場構造観察 <反射率測定用の電極薄膜の作製法の確立> 　パルスレーザー法による SrTiO2基板上へのLiFePO4 エピタキシャル薄膜の作製 X線では観測できない Liイオンの分布を中性子で 捉えることが狙い M. Hirayama et al., Electrochemistry, 78, 413 (2010)

  45. ○OCV状態において，電解液との間にブロードな界面層（約20nm）○OCV状態において，電解液との間にブロードな界面層（約20nm） ○充電状態（4.2V）でLiFePO4の散乱長密度が増加，逆に放電状態 （3.2V）では減少。 ○界面層の散乱長密度は充放電時で可逆的に変化。

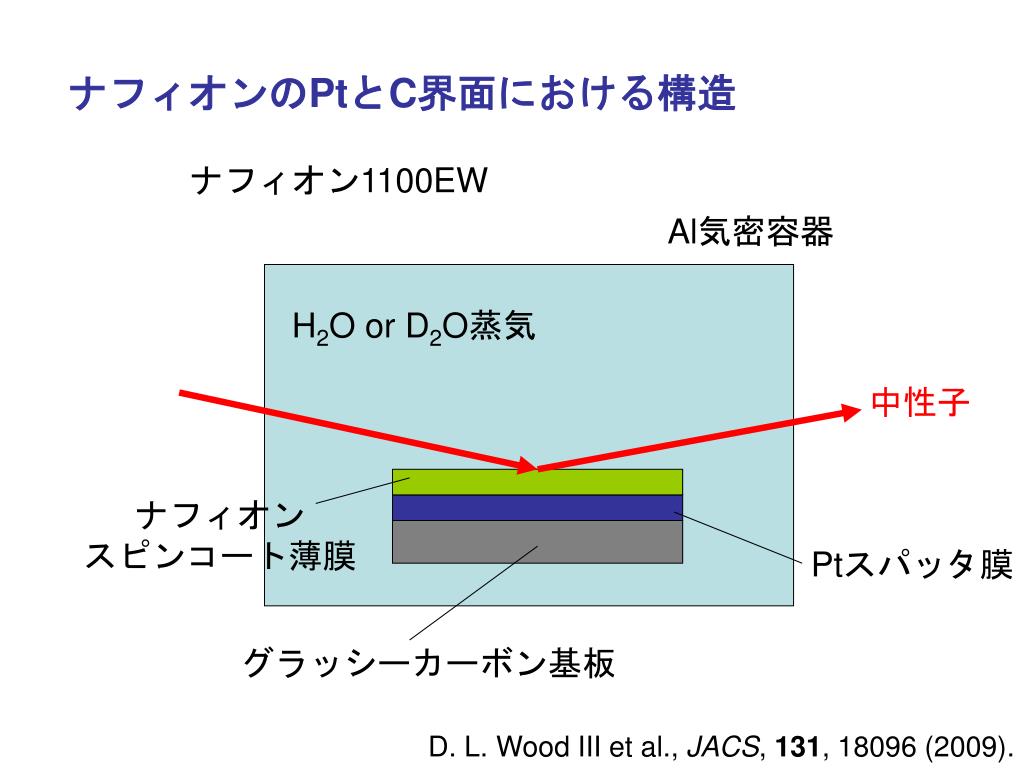

  46. ナフィオンのPtとC界面における構造 ナフィオン1100EW Al気密容器 H2O or D2O蒸気 中性子 ナフィオン スピンコート薄膜 Ptスパッタ膜 グラッシーカーボン基板 D. L. Wood III et al., JACS, 131, 18096 (2009).

  47. ナフィオン薄膜の界面構造 ↑ Pt/GC上に調製 GC上に調製 →
