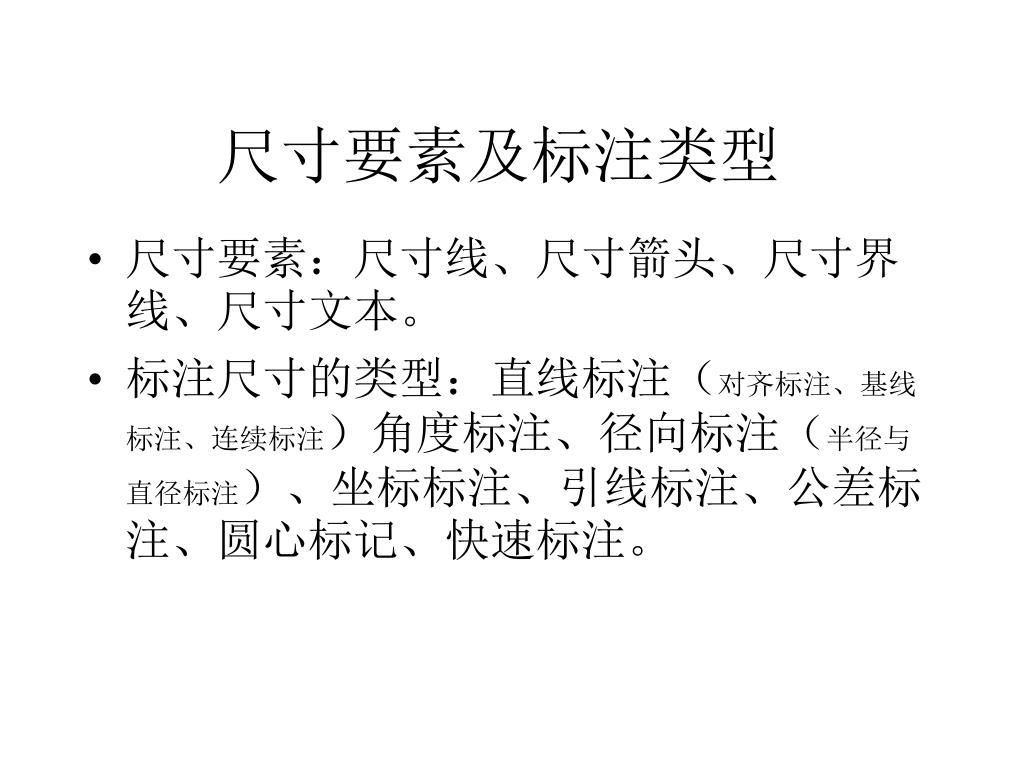

  1. 尺寸要素及标注类型 • 尺寸要素：尺寸线、尺寸箭头、尺寸界线、尺寸文本。 • 标注尺寸的类型：直线标注（对齐标注、基线标注、连续标注）角度标注、径向标注（半径与直径标注）、坐标标注、引线标注、公差标注、圆心标记、快速标注。

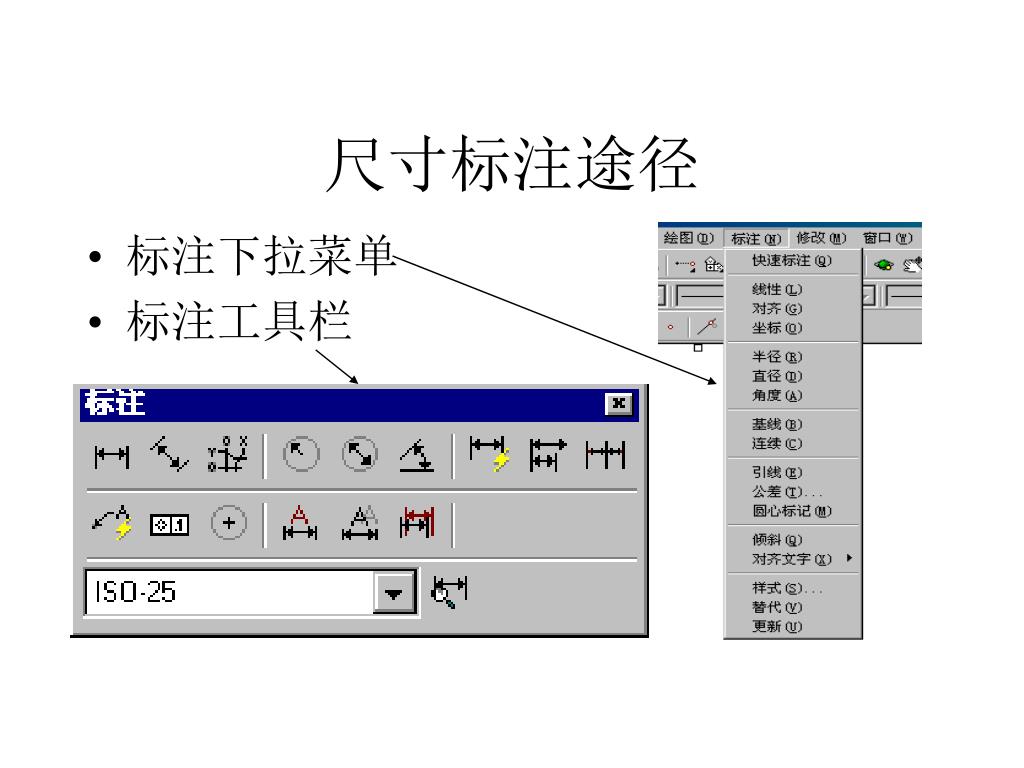

  2. 尺寸标注途径 • 标注下拉菜单 • 标注工具栏

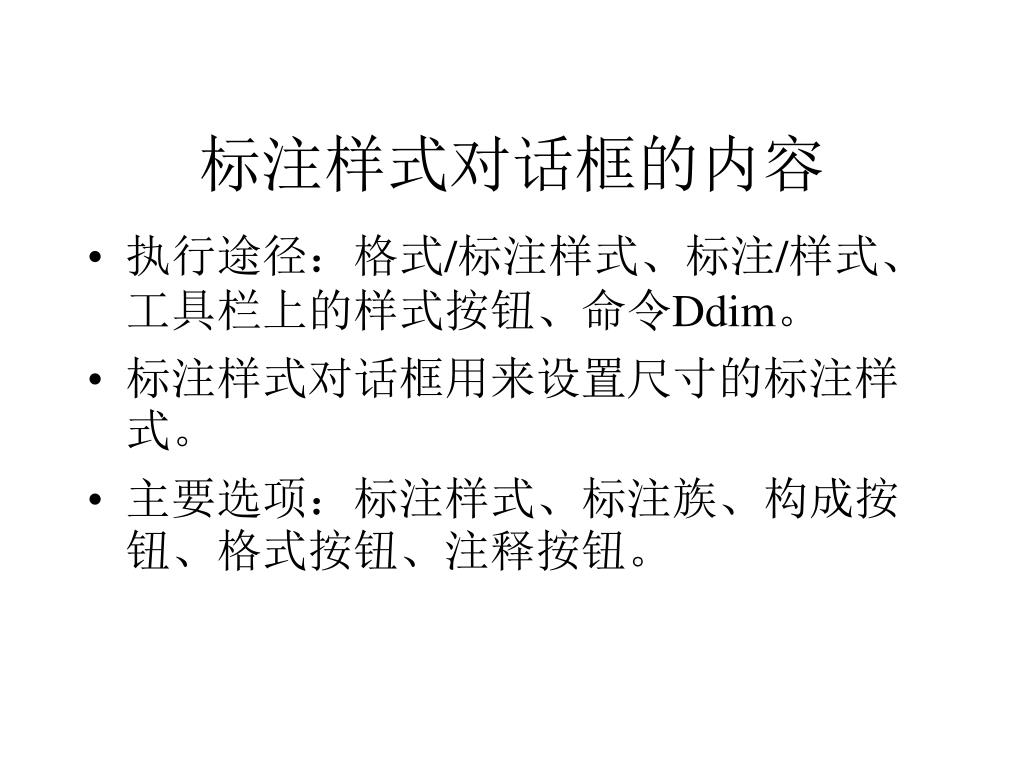

  3. 标注样式对话框的内容 • 执行途径：格式/标注样式、标注/样式、工具栏上的样式按钮、命令Ddim。 • 标注样式对话框用来设置尺寸的标注样式。 • 主要选项：标注样式、标注族、构成按钮、格式按钮、注释按钮。

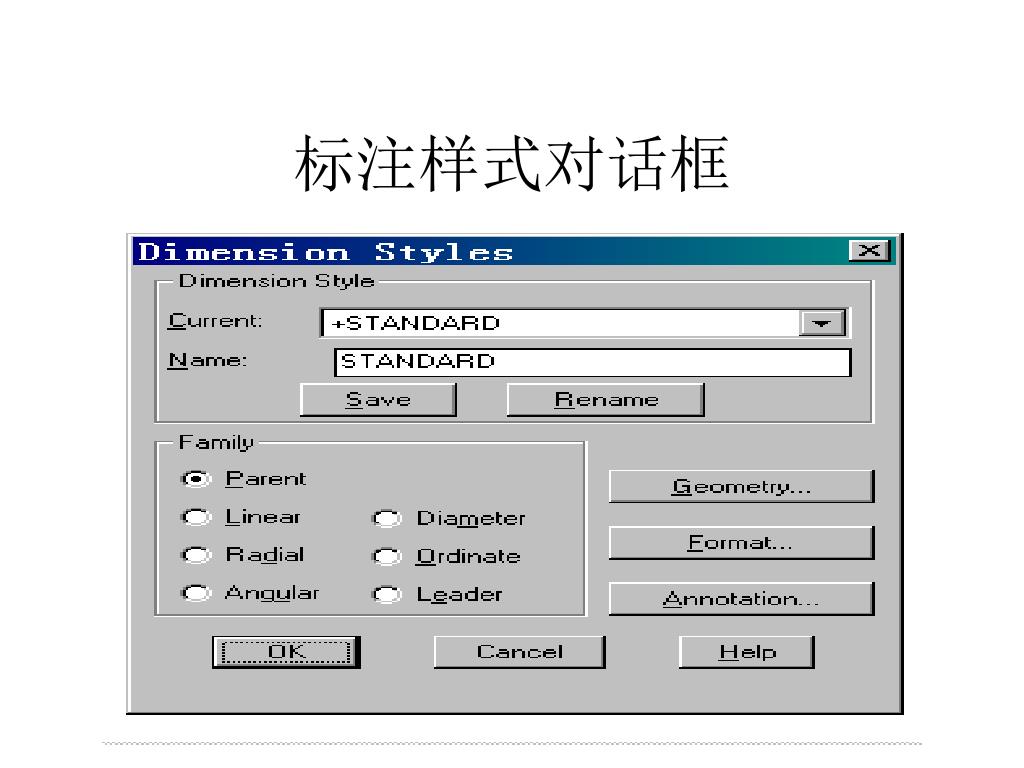

  4. 标注样式对话框

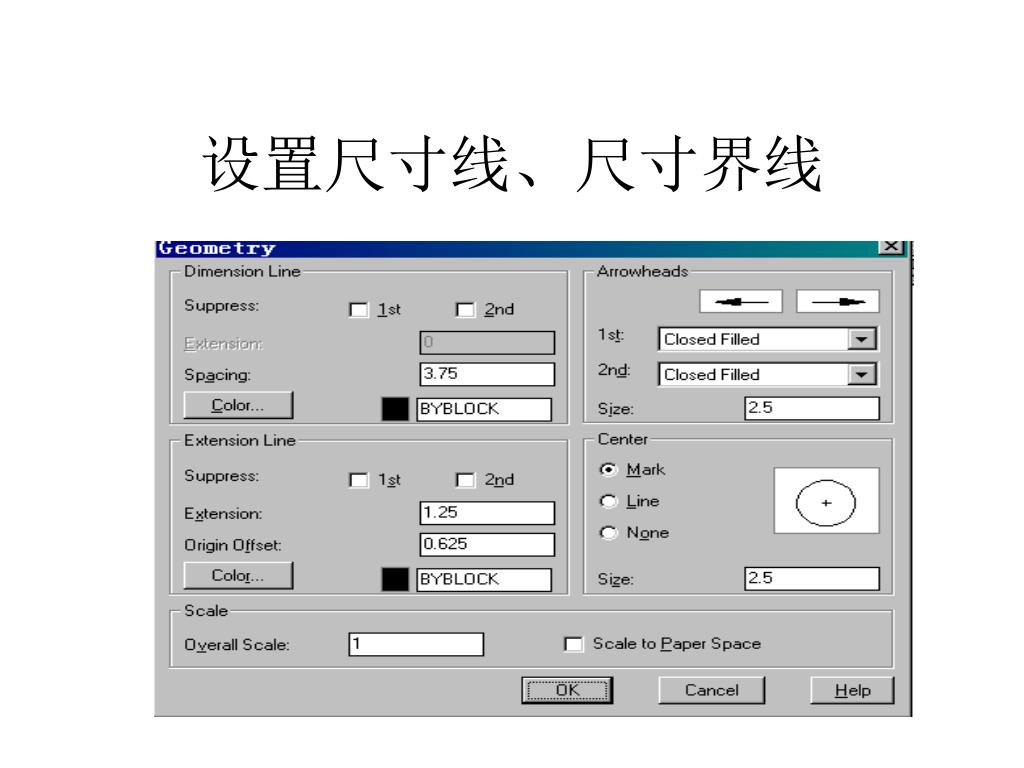

  5. 设置尺寸线、尺寸界线

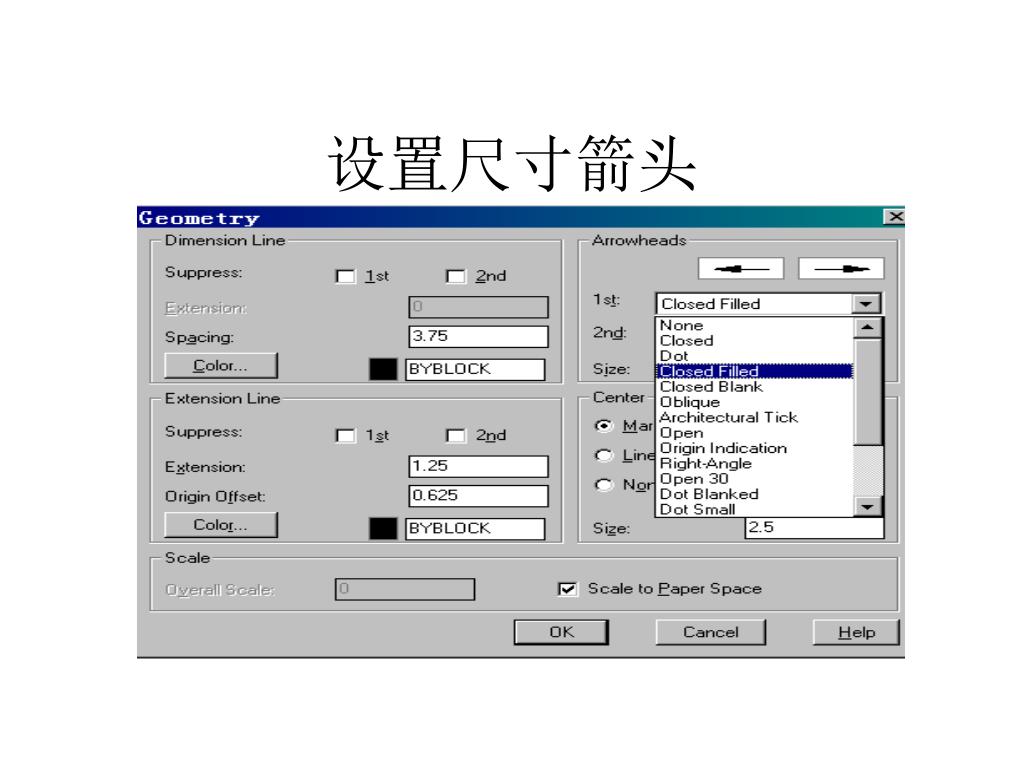

  6. 设置尺寸箭头

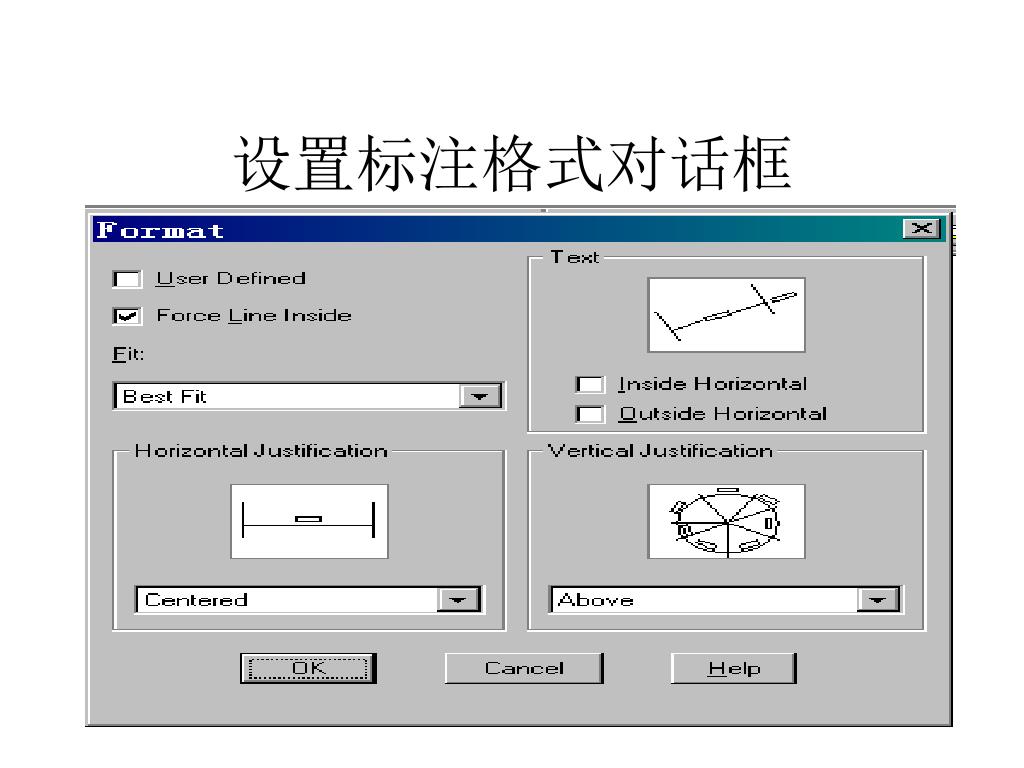

  7. 设置标注格式对话框

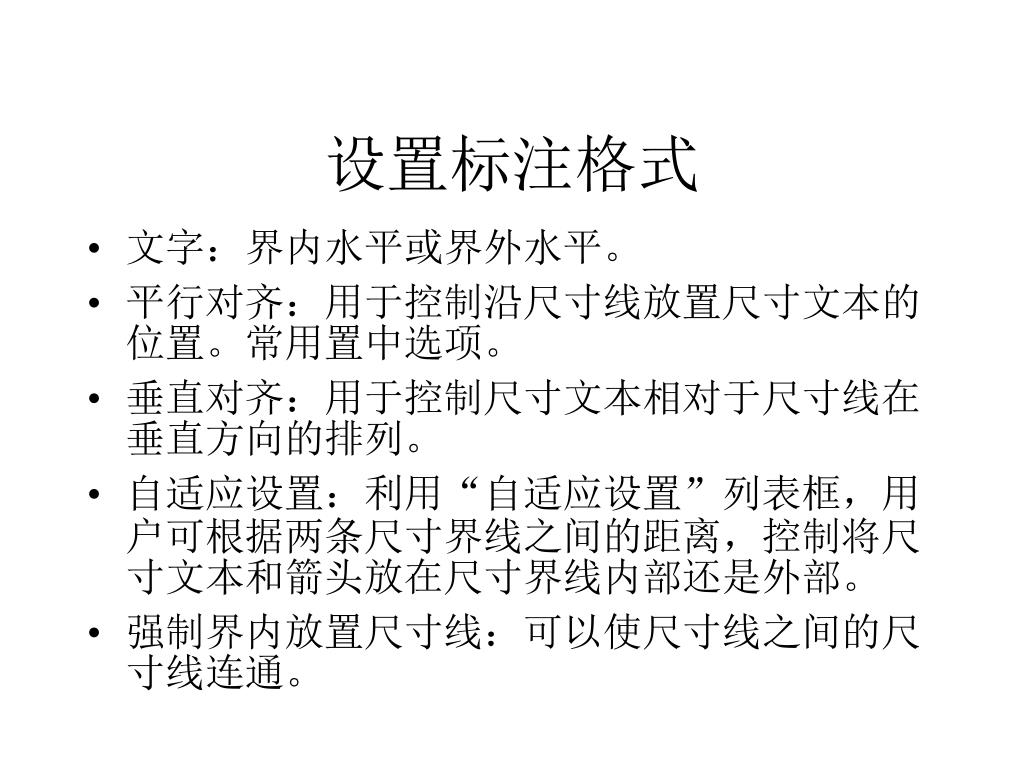

  8. 设置标注格式 • 文字：界内水平或界外水平。 • 平行对齐：用于控制沿尺寸线放置尺寸文本的位置。常用置中选项。 • 垂直对齐：用于控制尺寸文本相对于尺寸线在垂直方向的排列。 • 自适应设置：利用“自适应设置”列表框，用户可根据两条尺寸界线之间的距离，控制将尺寸文本和箭头放在尺寸界线内部还是外部。 • 强制界内放置尺寸线：可以使尺寸线之间的尺寸线连通。

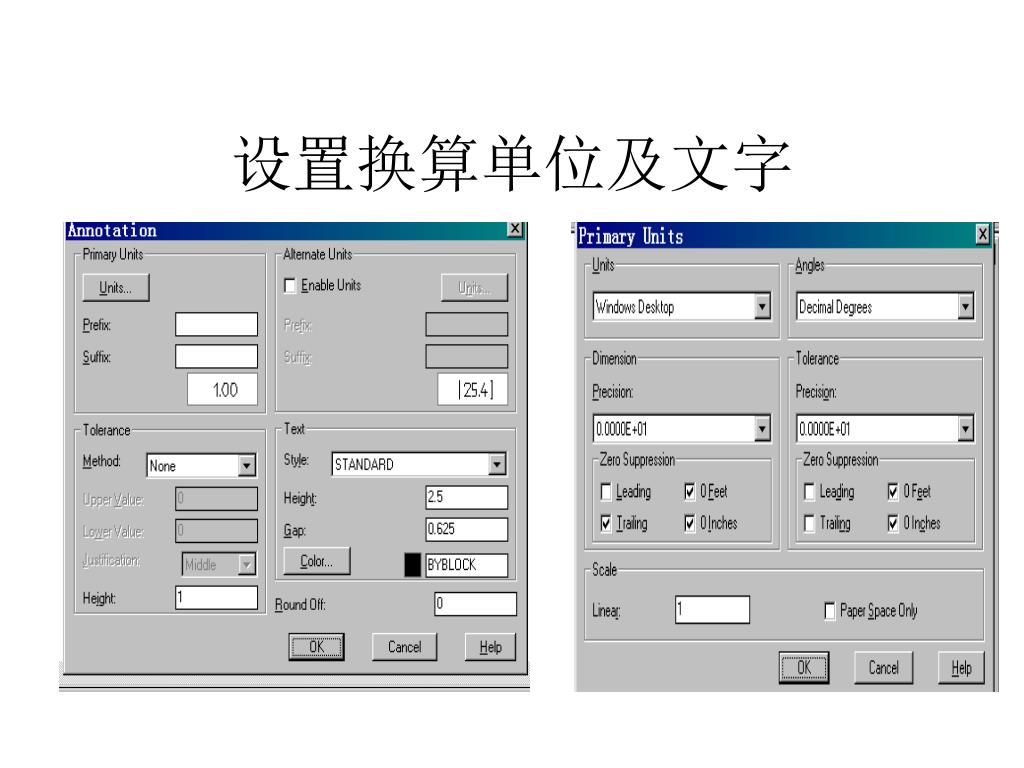

  9. 设置换算单位及文字

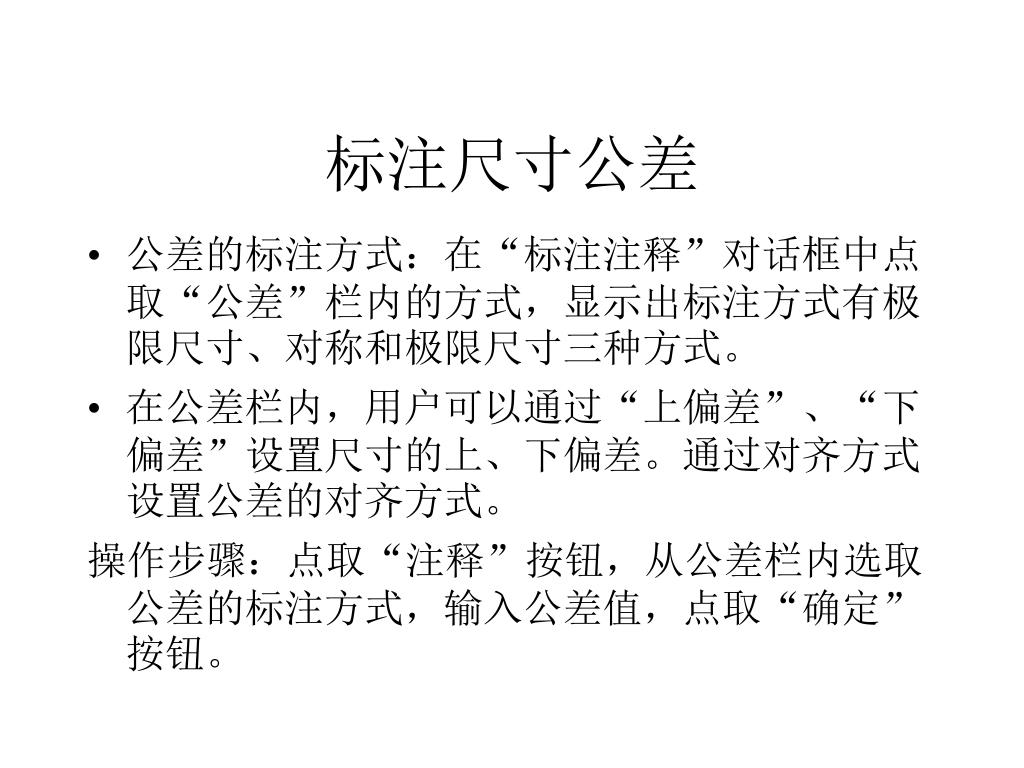

  10. 标注尺寸公差 • 公差的标注方式：在“标注注释”对话框中点取“公差”栏内的方式，显示出标注方式有极限尺寸、对称和极限尺寸三种方式。 • 在公差栏内，用户可以通过“上偏差”、“下偏差”设置尺寸的上、下偏差。通过对齐方式设置公差的对齐方式。 操作步骤：点取“注释”按钮，从公差栏内选取公差的标注方式，输入公差值，点取“确定”按钮。
