第 6 章 變壓器

第 6 章 變壓器. 6-1 變壓器原理. 6-2 變壓器接線法及檢測. 6-1.1 變壓器的構造. 說明：. 由 兩組線圈 繞於口字型 鐵芯 組成. 鐵芯 ( 矽鋼片 ). 規格表 ( 銘牌 ). 一次側. 負載. 電源. 二次側. 一次側. 二次側. 兩組線圈. 實體圖. 示意圖. 6-1.2 變壓器的原理. 說明：. 磁通 的變化會改變 電流 流動的方向. 磁通. 原理：. 反磁通. N 1. φ. N 2. 1. 接上電源，電流 流向右 端. -. 2. 安培右手定則， 磁通向上. i. R.

aracely-trey
Download Presentation

第 6 章 變壓器

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

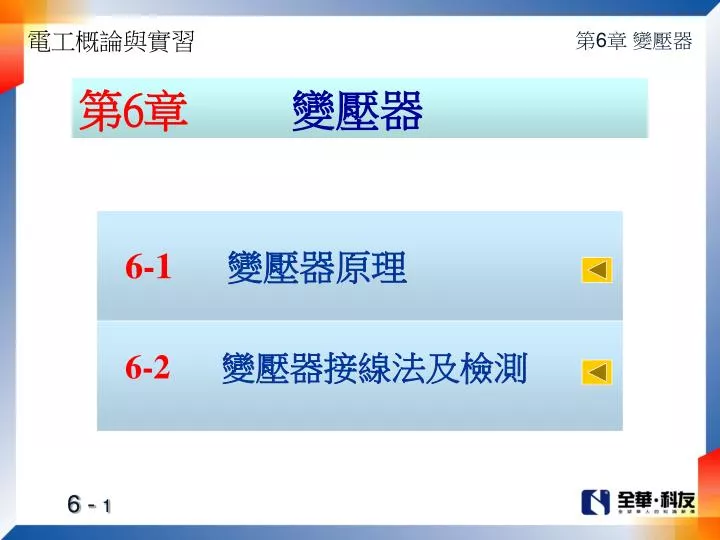

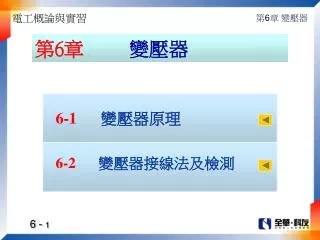

  1. 第6章 變壓器 6-1變壓器原理 6-2變壓器接線法及檢測

  2. 6-1.1變壓器的構造 說明： 由兩組線圈繞於口字型鐵芯組成 鐵芯(矽鋼片) 規格表(銘牌) 一次側 負載 電源 二次側 一次側 二次側 兩組線圈 實體圖 示意圖

  3. 6-1.2變壓器的原理 說明： 磁通的變化會改變電流流動的方向 磁通 原理： 反磁通 N1 φ N2 1.接上電源，電流流向右端 - 2.安培右手定則，磁通向上 i R 3.楞次定律，反磁通向上 e 4. 右手定則，電流向上流 + 一次側線圈 二次側線圈 二次側線圈端流出電流為正端

  4. 6-1.3變壓器的感應電勢 說明： 線圈產生之電勢與線圈匝數成正比 一次側感應電勢 E1=4.44fN1Φm (伏特) 與電源頻率、線圈匝數及磁通量成正比 二次側感應電勢 E2=4.44fN2Φm(伏特) E1 4.44fN1Φm N1 = = E2 4.44fN2Φm N2

  5. 例題： 已知變壓器供應電壓為100V，匝數比 a=N1/N2=10，試求負載端電壓為何? 解： 公式：E1/E2=N1/N2 =a=10 負載電壓E2=E1/a=100/10=10(V) 例題： 己知變壓器供應電壓為10V，負載電 壓為1000V，試求匝數比為何? 解： 公式：E1/E2=N1/N2 =a E1/E2=10/1000=1/100=0.01 匝數比大為降壓變壓器

  6. 6-1.4汽車用發火線圈 說明： 發火線圈的作用如同升壓變壓器 結構： 高壓線頭 低壓線頭 低壓線頭 間隙 填充物 二次側線圈 低 一 軟鐵板 二 一次側線圈 壓 次 次 高 側 線 外殼 側 鐵芯 線 壓 頭 線 圈 線 線圈支架台 圈 頭 線路圖 剖面圖

  7. 例題： 若車用發火線圈數比a=0.01，車用電 瓶電壓為12V，求高壓線頭端電壓? 解： 高壓線頭端的電壓為0伏特 變壓器用於直流，如同兩線端短路 設一次線圈的L=100亨利、電流變動 率為i=3A/t，則一次側產生之電勢為 e1=L× di/dt=100×3=300(V) e1/e2=a=0.01，e2=300/0.01=30000(V) 回目錄 應轉換一次線圈的直流電為交流電

  8. 6-2.1變壓器接線法 種類： 基本接法有Y及三角形(Δ)兩種接法 Y 接法： 將三線圈的一端全接在一起 N A A B C 三端接在一起 名為N(中性點) C B ABC三端可接三相電源或作三相負載

  9. 1.線電壓=√相電壓，領前相電壓300 3 線電壓= √相電壓=1.732×220=381(V) 3 6-2.1變壓器接線法 特性： 2.線電流=相電流，如同串聯電路 3.中性點電位不受負載的改變而變動 4.線電壓高，線路損失少，可提高送電率 例題： 若三相Y形接法的相電壓為220V，線電 流為10A，試求線電壓、線電流為多少? 解： 線電流=相電流=10A

  10. 6-2.1變壓器接線法 Δ接法： 將三線圈的頭尾端接在一起 頭尾端接一起 A C B 尾 A 頭 B C 三角形的接法如同電路的並聯接法

  11. 2.線電流= √相電流，落後相電流300 3 線電流= √相電流=1.732×10=17.32(A) 3 6-2.1變壓器接線法 特性： 1.線電壓=相電壓，如同並聯電路 3.若有一端故障可改接成V形繼續供電 4.因接法形成廻路，故不受諧波影響 例題： 若三相Δ形接法的相電壓為220V，線電 流為10A，試求線電壓、線電流為多少? 解： 線電壓=相電壓=220V

  12. 1.線電壓=√相電壓，領前相電壓300 3 6-2.2變壓器Y-Y接法 接法： 一次側 二次側 C c B b A a 特性： 2.線電流=相電流，如同串聯電路 3.中性點接地，可穩定每相電壓 4.中性點接地流通諧波，但影響鄰近通訊

  13. 2.線電流= √相電流，落後相電流30º 3 6-2.2變壓器Δ-Δ接法 接法： 一次側 二次側 C c b B a A 特性： 1.線電壓=相電壓，如同並聯電路 3.若有一端故障可改接成V形繼續供電 4.因接法形成迴路，故不受諧波影響

  14. 1.線電壓= √相電壓，線電流= 相電流 3 2.線電壓= 相電壓，線電流= √相電流 3 6-2.2變壓器Y-Δ接法 接法： 一次側 二次側 C c B b A a 特性： 3.中性點可接地，二次側不受諧波影響 4.具降壓作用，常用於二次變電所

  15. 1.線電壓= 相電壓，線電流= √相電流 3 2.線電壓= √相電壓，線電流= 相電流 3 6-2.2變壓器Δ- Y接法 接法： 一次側 二次側 C c B b A a 特性： 3.不受諧波影響，二次側中性點可接地 4.具升壓作用，作為發電廠的主變壓器

  16. 6-2.2變壓器V- V接法 接法： 一次側 二次側 C c B b A a 特性： 1.線電壓= 相電壓，線電流= 相電流 2. 變壓器的利用率為額定容量之86.6% 3. 供電容量為Δ-Δ接法的57.7% 4. 常用於負載較輕的三相三線電力用戶

  17. 1.線電壓= √相電壓，線電流= 相電流 3 6-2.2變壓器U- V接法 接法： 一次側 二次側 C c B b A a 特性： 2.線電壓= 相電壓，線電流= 相電流 3.變壓器的利用率為額定容量之86.6% 4.供電容量為Δ-Δ接法的57.7% 回目錄 5.緊急供電用或較小容量之三相四線系統
