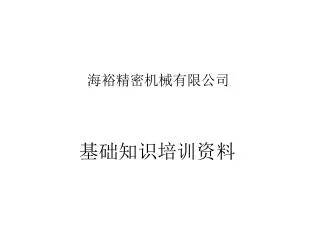

基础知识培训资料 海裕精密机械有限公司

目录 • 冲压基础知识 • 模内攻牙机介绍 • 丝锥知识 • 丝锥冷却知识

冲压机原理 冲压机原理：是通过电动机驱动飞轮,并通过离合器,传动齿轮带动曲柄连杆机构使滑块上下往复运动,带动模具对板材进行成型加工.冲压加工就是应用冲压机的压力作用。

冲压自动化实现 冲压机自动的实现：在冲床没有加工材料之前，冲床机械能量储存，材料被放松，这时可以实现自动送料

模内攻牙机运用原理

螺丝攻牙知识 • 传统攻牙机--- 1.多轴攻牙机 2.单轴攻牙机 3.钻床式攻牙机 4.自动攻牙机（在上面基础上加自动治具）

丝锥知识 螺纹代号一、国际标准螺纹（ISO螺纹牙型角60度） M--------M3X0.5 二、英制螺纹（螺纹牙型角55度） BSW－－－－英国标准惠氏螺纹（粗牙） BSF－－－－英国标准惠氏螺纹（细牙）) G－直管螺纹外螺纹分A、B两面级、丝锥分G G D） R－－－－锥管外螺纹（旧代号ZG;KG） RC－－－－锥管内螺纹（旧代号ZG;KG）三、美制螺纹（螺纹牙型角60度） UNC－－－－统一制粗牙螺纹（代替NC） UNF－－－－统一制细牙螺纹（代替NF）UNEF－－－－统一制超细牙螺纹 UN－－－－－统一制不变螺距螺纹 UNS－－－－统一制特殊螺纹NPT－－－－一般用途锥管螺纹（旧代号Z;K） NPSC－－－－管接头直管内螺纹 NPSM－－－－设备上自由配合，机械连接用直管螺纹 NPTF－－－－干密封锥管螺纹 NPSF－－－－干密封燃油直管螺纹NGT－－－－气瓶用锥螺纹四、米制螺纹Metric thread ZM－－－－－米制锥管螺纹五、其它螺纹 SM－－－－缝纫机螺纹 PZ－－－－气瓶用锥螺纹5V1－20V1－气门芯螺纹5V1－20V1－Tyre valve thread M3X0.5------表示国际标准3表示孔径0.5表示螺距 UNC NO：4-40表示美制4表40表示1英寸40个牙

丝锥挤压成型知识 挤压丝锥加工螺丝牙是将牙谷材料挤压流动到牙峰，材料不产生流失。螺丝牙峰高低（即饱和率）有底孔的大小和丝锥精度等级决定。螺丝底孔越小饱和率越大，当螺丝底孔过小时，材料会溢出产生牙丝，丝锥扭断，丝锥寿命缩短。当螺丝底孔过大时，螺丝牙峰小，或无牙，螺丝底孔非常重要。螺丝底孔需要根据客户螺丝精度要求选择大小，可以通过试验方法决定，提供的底孔表只是做参考。（表是经验值列表）

丝锥冷却 丝锥寿命相关参数 1.丝锥旋转线速度。（钢：10~30米/分钟，铜铝：10~40米/分钟） 2.螺丝底孔大小。 (客户螺丝精度要求饱和率选择大小) 3.丝锥润滑及冷却。(材料流动发热黏结丝锥上而失效,和丝锥磨损失效,所以丝锥需要冷却润滑)

我们模内攻牙机优点： 本体在浮升板上安装方式优点： 1.可以生产各种规格的螺丝孔，M0.8~M32 2.可以适应各种五金形状螺丝孔的位置，凹下的，凸出的。 3.特别是多孔多规格螺丝孔 4.螺杆使用寿命非常长，几乎没有消耗品 5.安装非常方便，采用快速插入安装 6.

缺点 • 价格略微高出 • 标准难 • 模具设计难 • 寿命长没有消耗品卖
