  1. 平行投影的種類

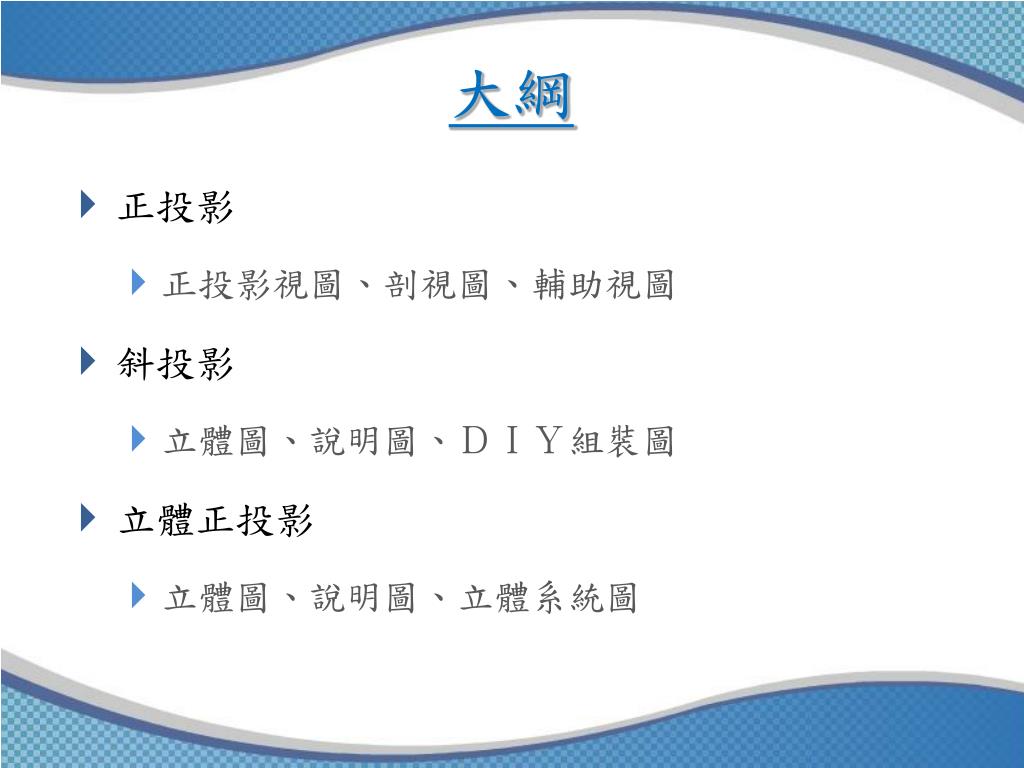

  2. 大綱 • 正投影 • 正投影視圖、剖視圖、輔助視圖 • 斜投影 • 立體圖、說明圖、ＤＩＹ組裝圖 • 立體正投影 • 立體圖、說明圖、立體系統圖

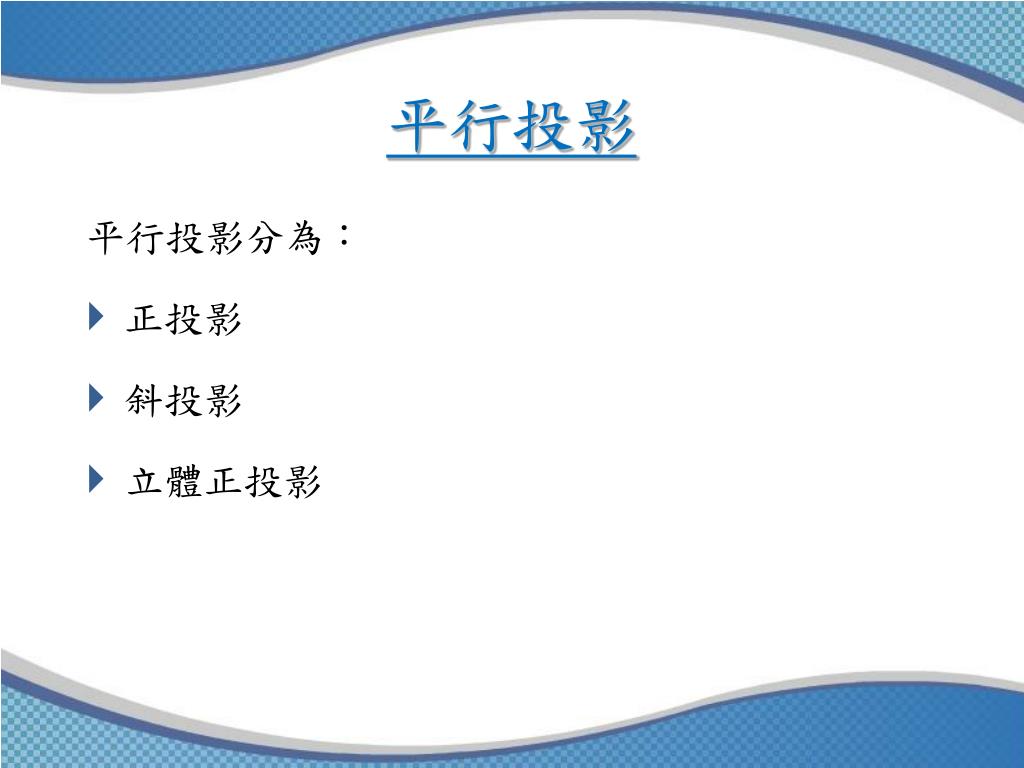

  3. 平行投影 平行投影分為： • 正投影 • 斜投影 • 立體正投影

  4. 正投影

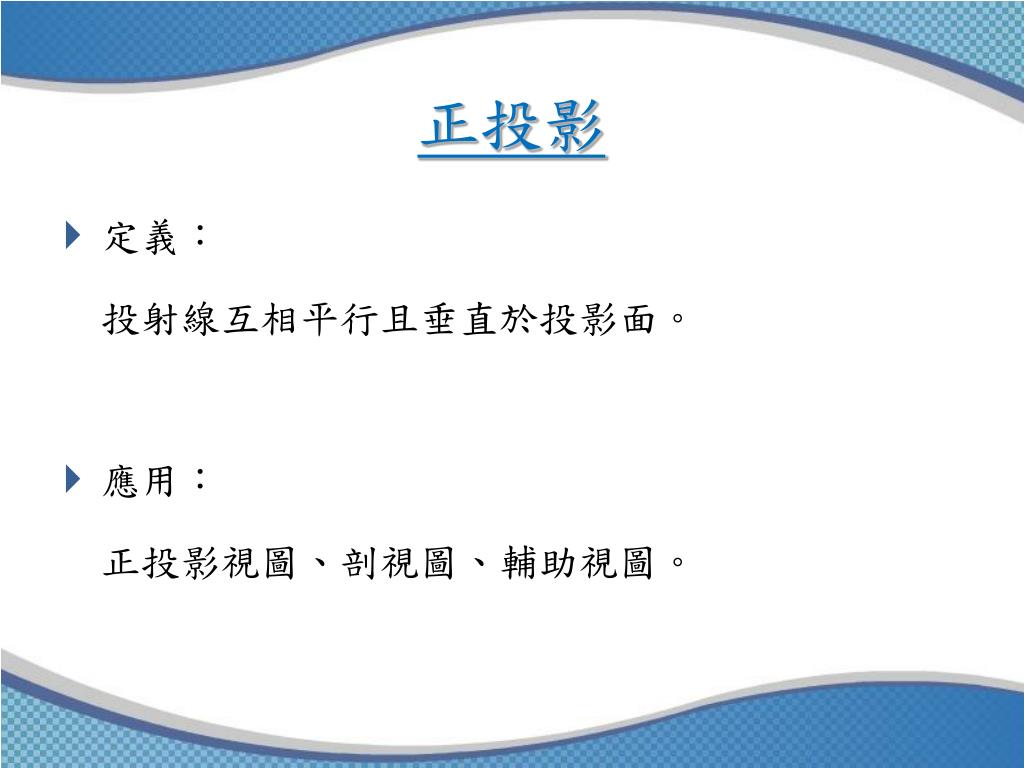

  5. 正投影 • 定義： 投射線互相平行且垂直於投影面。 • 應用： 正投影視圖、剖視圖、輔助視圖。

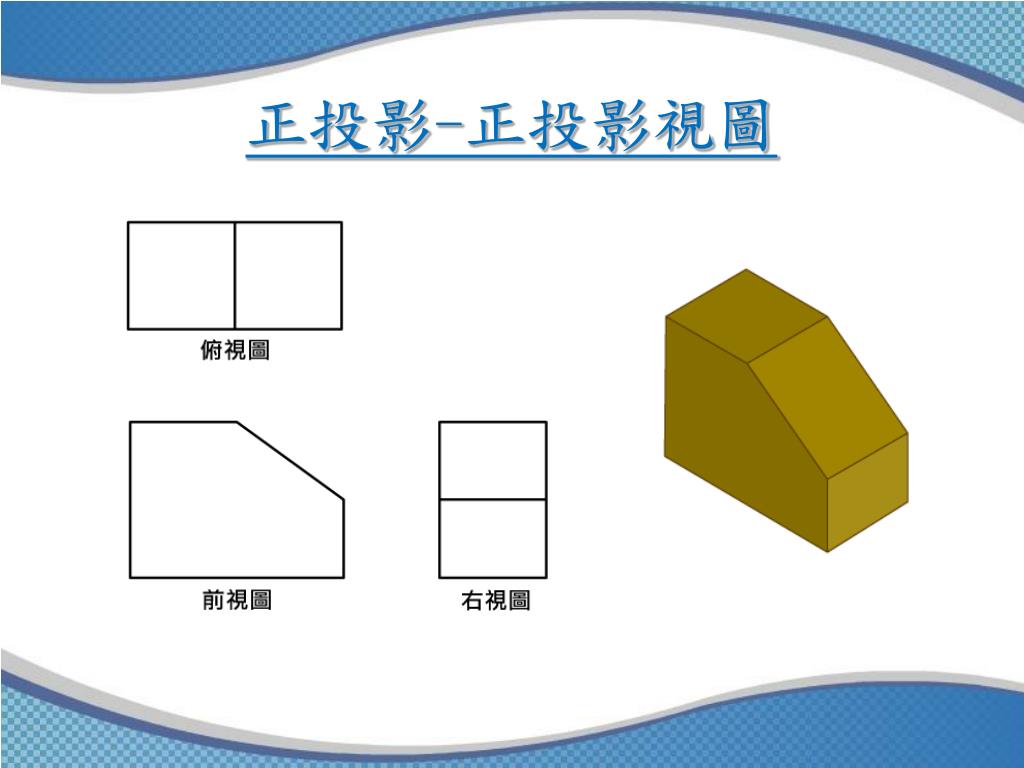

  6. 正投影-正投影視圖

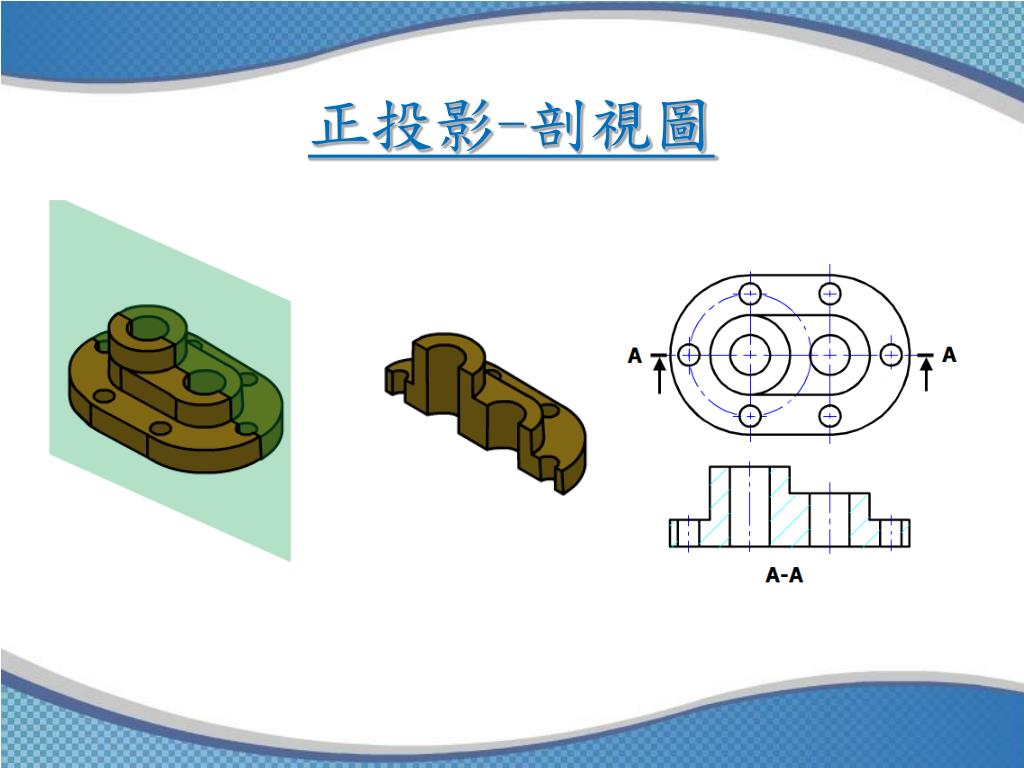

  7. 正投影-剖視圖

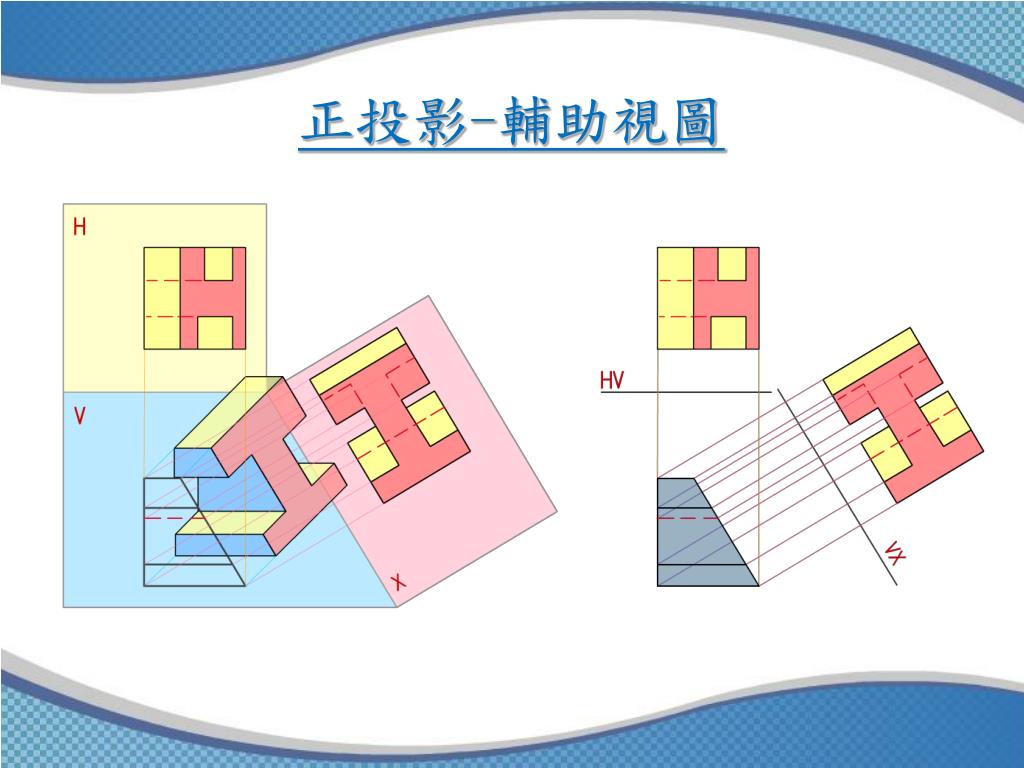

  8. 正投影-輔助視圖

  9. 斜投影

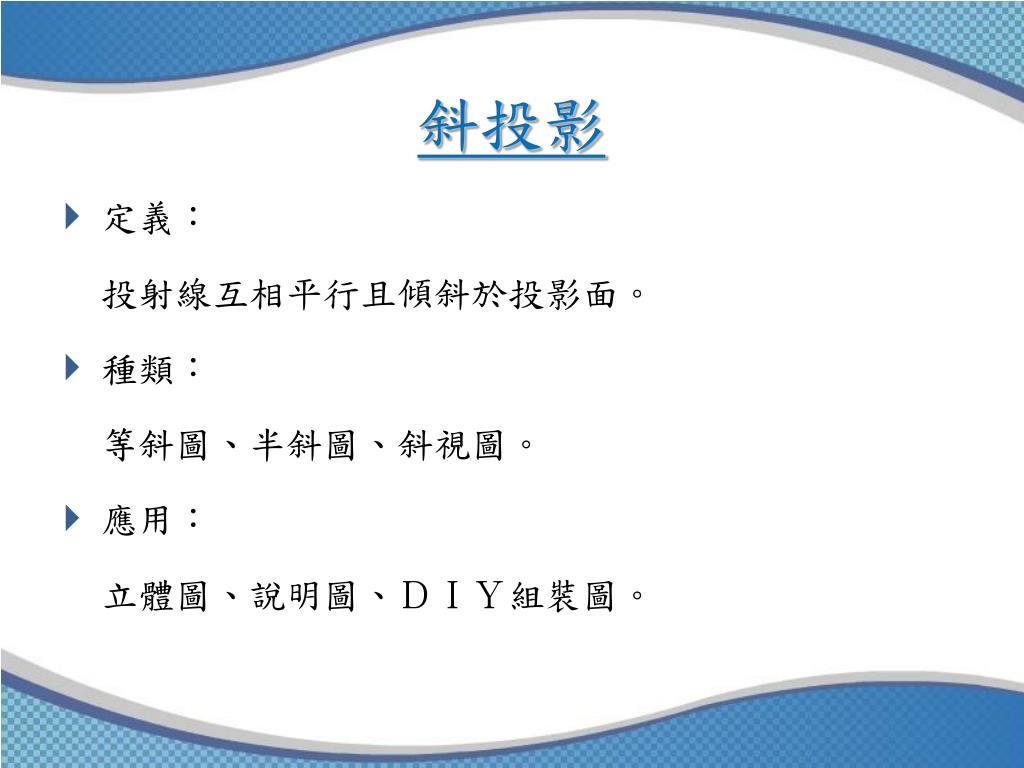

  10. 斜投影 • 定義： 投射線互相平行且傾斜於投影面。 • 種類： 等斜圖、半斜圖、斜視圖。 • 應用： 立體圖、說明圖、ＤＩＹ組裝圖。

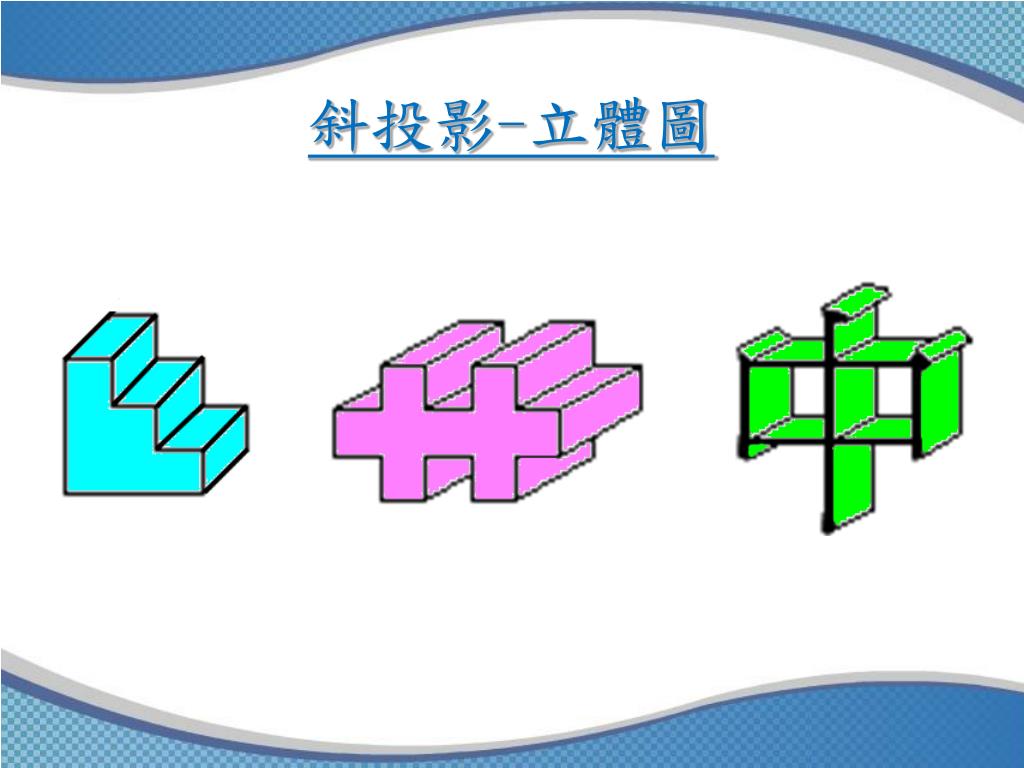

  11. 斜投影-立體圖

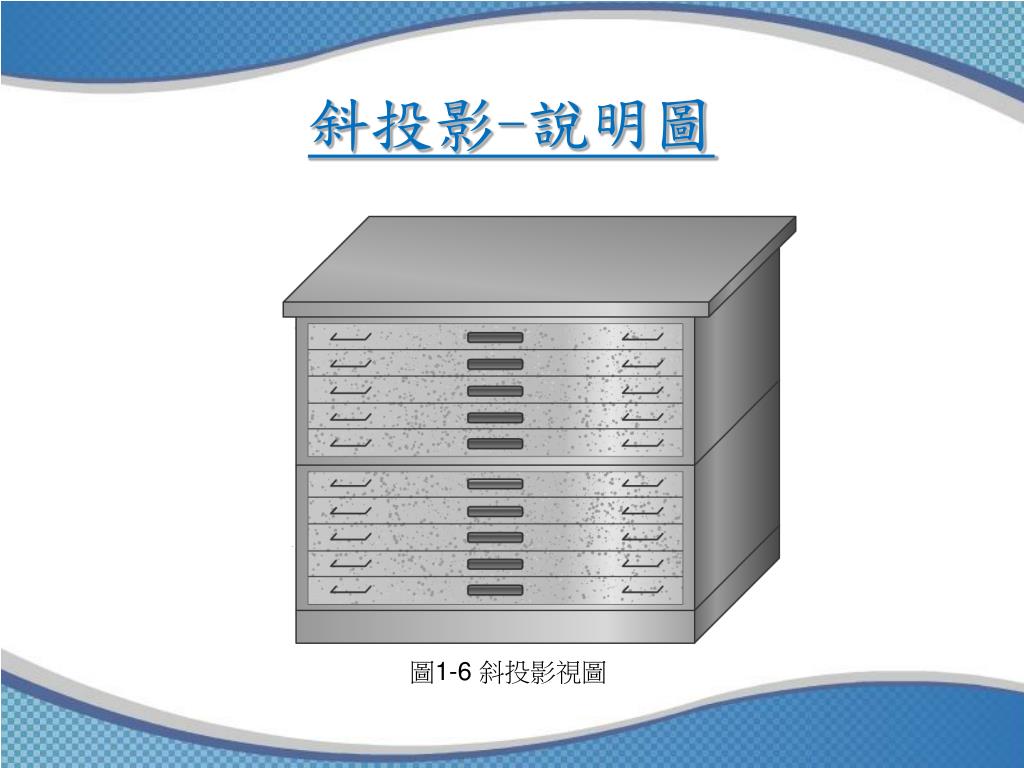

  12. 斜投影-說明圖 圖1-6 斜投影視圖

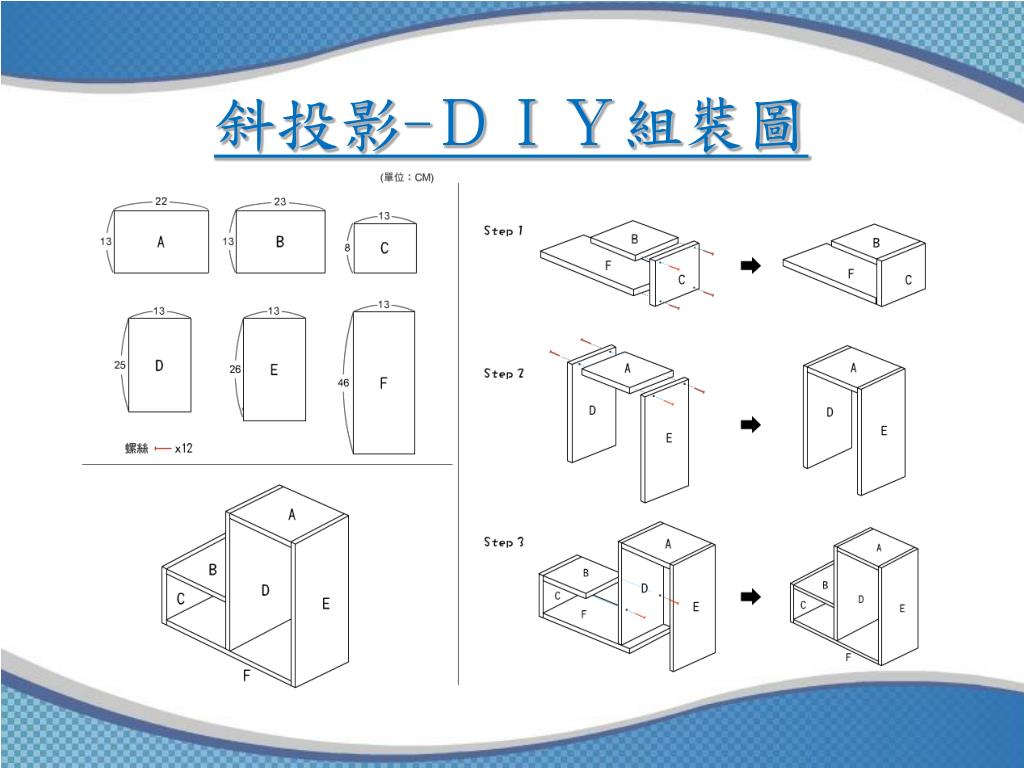

  13. 斜投影-ＤＩＹ組裝圖

  14. 立體正投影

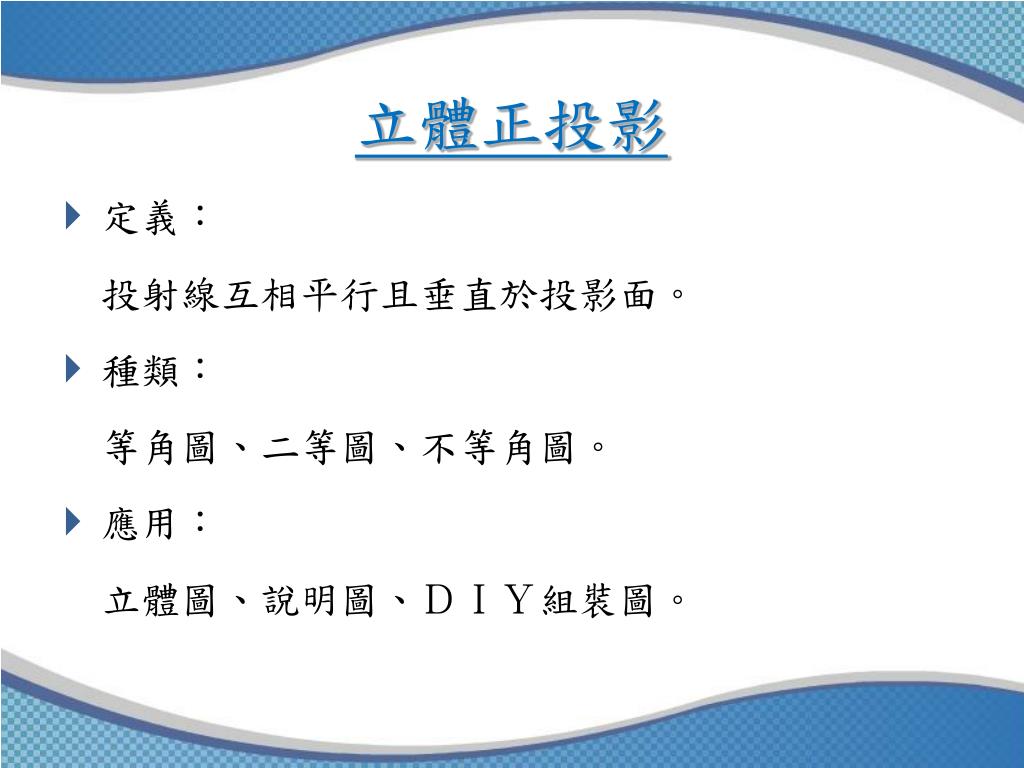

  15. 立體正投影 • 定義： 投射線互相平行且垂直於投影面。 • 種類： 等角圖、二等圖、不等角圖。 • 應用： 立體圖、說明圖、ＤＩＹ組裝圖。

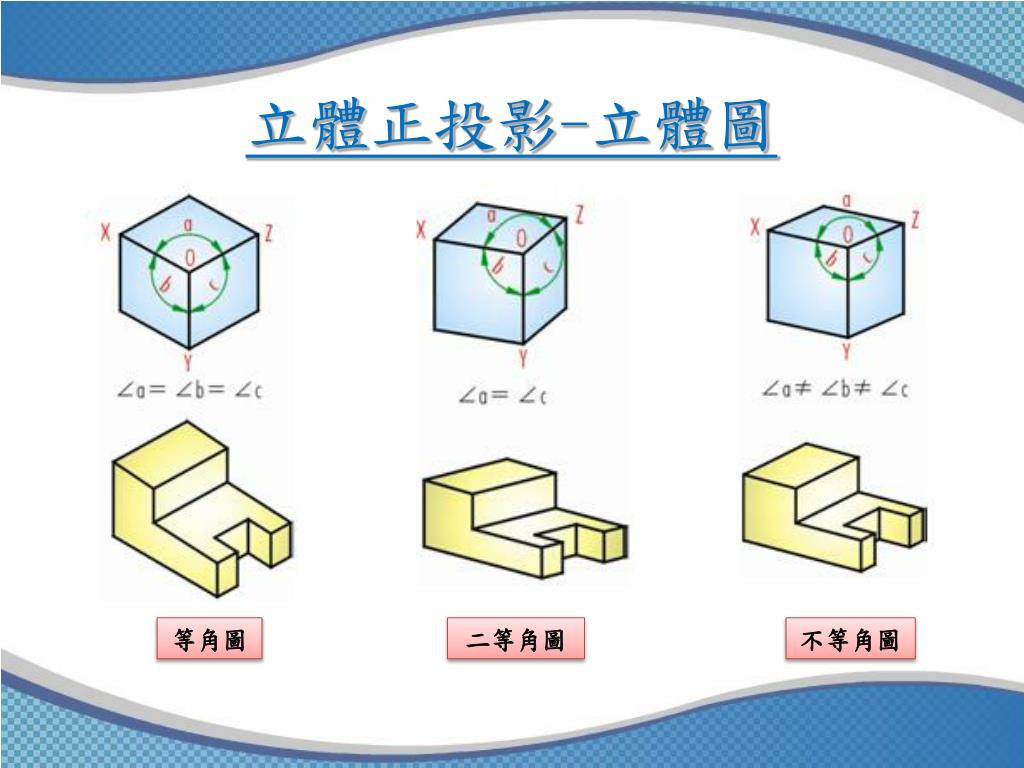

  16. 立體正投影-立體圖 等角圖 二等角圖 不等角圖

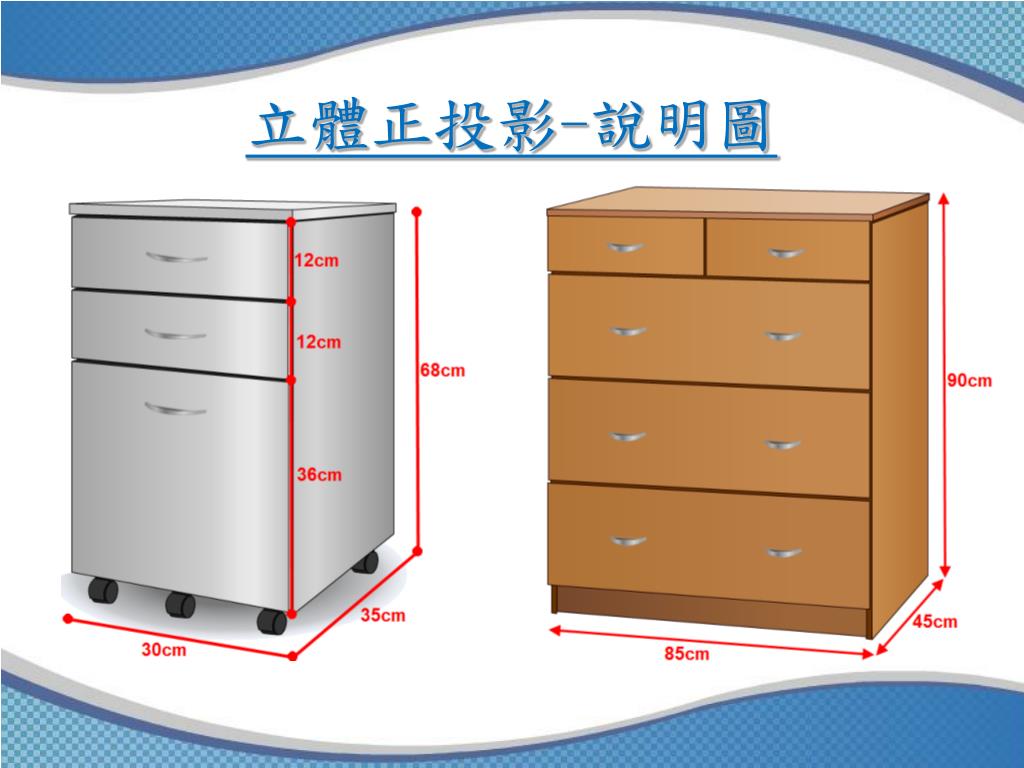

  17. 立體正投影-說明圖

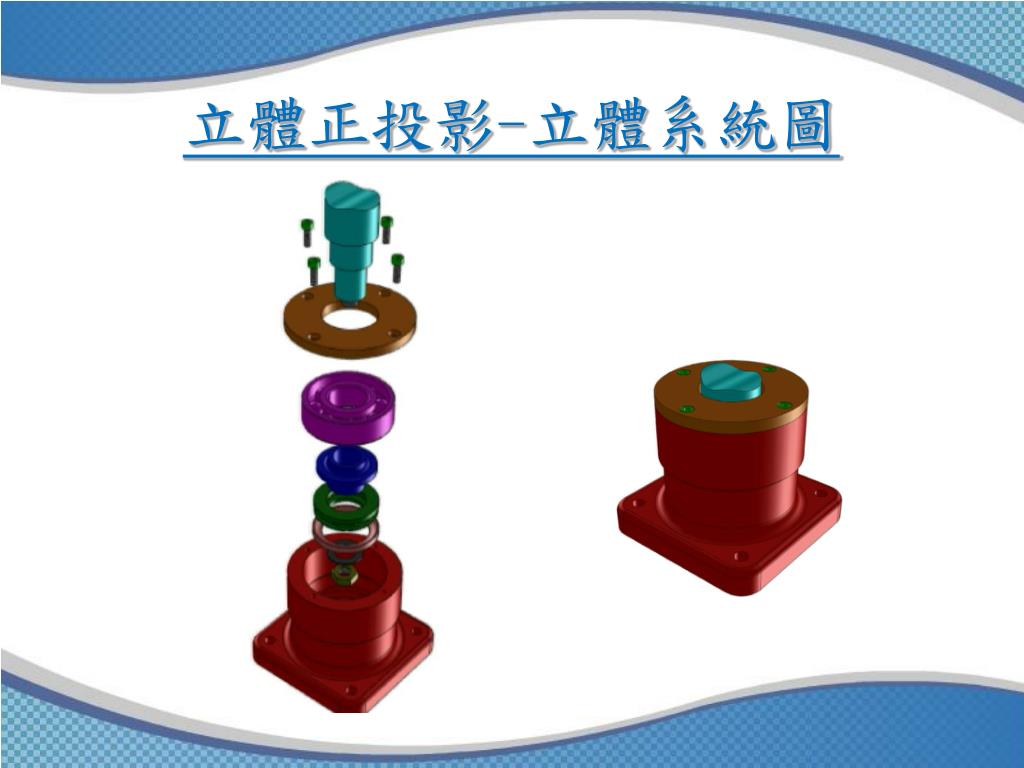

  18. 立體正投影-立體系統圖
