DM08_FischrevZH:

DM08_FischrevZH:. 1. Basisdaten:. FISCHREV_T_E (Route-Events für AWEL-Fliessgewässerabschn.). FISCHREV_L (Linien AWEL-Fliessgewässerabschnitte). FISCHREV_ZUSATZ_L (Linien zusätzliche Fliessgewässerabschn.). FISCHREV_F (Flächen Stillgewässer).

apria
Download Presentation

DM08_FischrevZH:

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

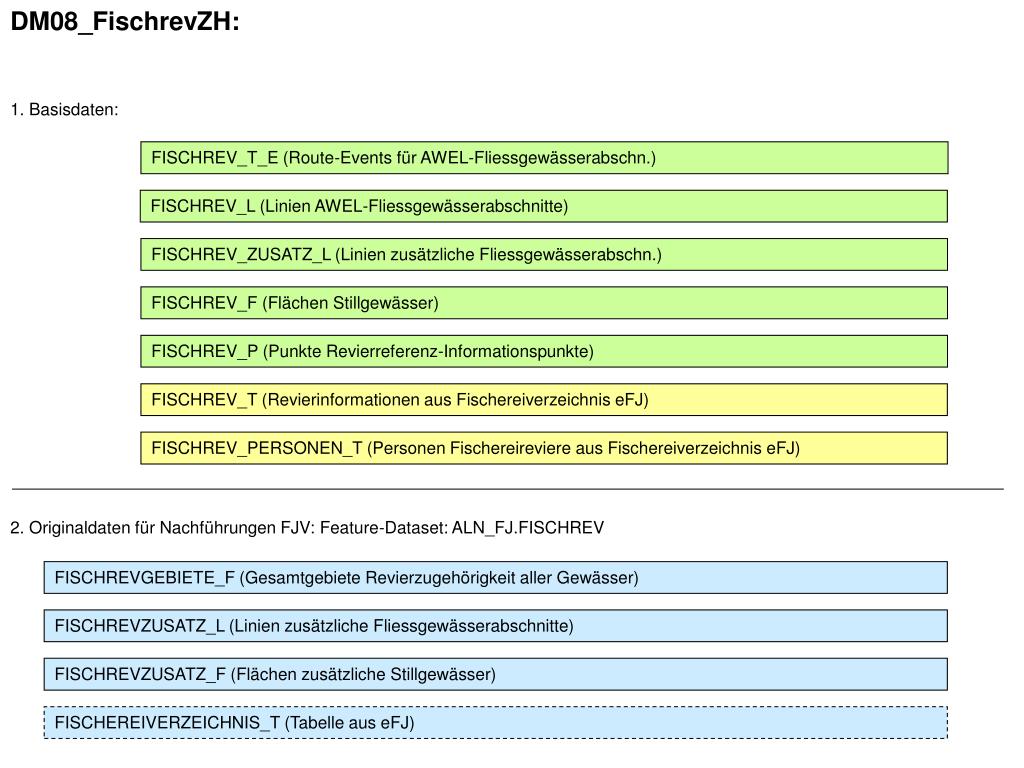

  1. DM08_FischrevZH: 1. Basisdaten: FISCHREV_T_E (Route-Events für AWEL-Fliessgewässerabschn.) FISCHREV_L (Linien AWEL-Fliessgewässerabschnitte) FISCHREV_ZUSATZ_L (Linien zusätzliche Fliessgewässerabschn.) FISCHREV_F (Flächen Stillgewässer) FISCHREV_P (Punkte Revierreferenz-Informationspunkte) FISCHREV_T (Revierinformationen aus Fischereiverzeichnis eFJ) FISCHREV_PERSONEN_T (Personen Fischereireviere aus Fischereiverzeichnis eFJ) 2. Originaldaten für Nachführungen FJV: Feature-Dataset: ALN_FJ.FISCHREV FISCHREVGEBIETE_F (Gesamtgebiete Revierzugehörigkeit aller Gewässer) FISCHREVZUSATZ_L (Linien zusätzliche Fliessgewässerabschnitte) FISCHREVZUSATZ_F (Flächen zusätzliche Stillgewässer) FISCHEREIVERZEICHNIS_T (Tabelle aus eFJ)

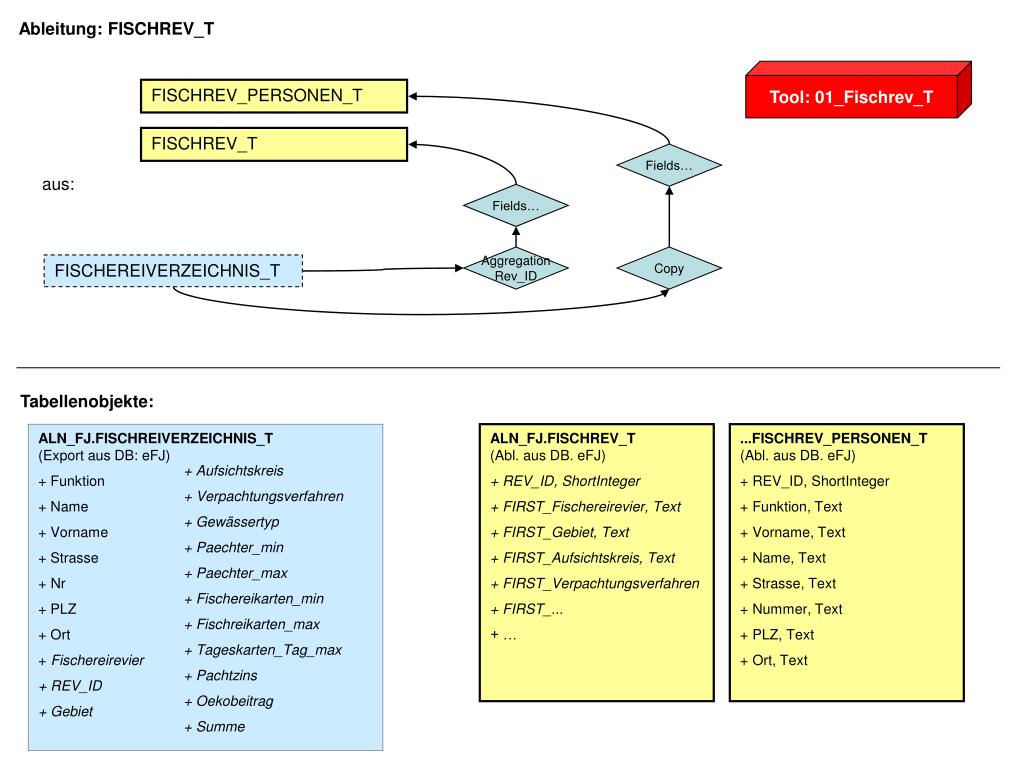

  2. Ableitung: FISCHREV_T Tool: 01_Fischrev_T FISCHREV_PERSONEN_T FISCHREV_T Fields… aus: Fields… Aggregation Rev_ID Copy FISCHEREIVERZEICHNIS_T Tabellenobjekte: ALN_FJ.FISCHREIVERZEICHNIS_T (Export aus DB: eFJ) + Funktion + Name + Vorname + Strasse + Nr + PLZ + Ort + Fischereirevier + REV_ID + Gebiet ALN_FJ.FISCHREV_T (Abl. aus DB. eFJ) + REV_ID, ShortInteger + FIRST_Fischereirevier, Text + FIRST_Gebiet, Text + FIRST_Aufsichtskreis, Text + FIRST_Verpachtungsverfahren + FIRST_... + … ...FISCHREV_PERSONEN_T (Abl. aus DB. eFJ) + REV_ID, ShortInteger + Funktion, Text + Vorname, Text + Name, Text + Strasse, Text + Nummer, Text + PLZ, Text + Ort, Text + Aufsichtskreis + Verpachtungsverfahren + Gewässertyp + Paechter_min + Paechter_max + Fischereikarten_min + Fischreikarten_max + Tageskarten_Tag_max + Pachtzins + Oekobeitrag + Summe

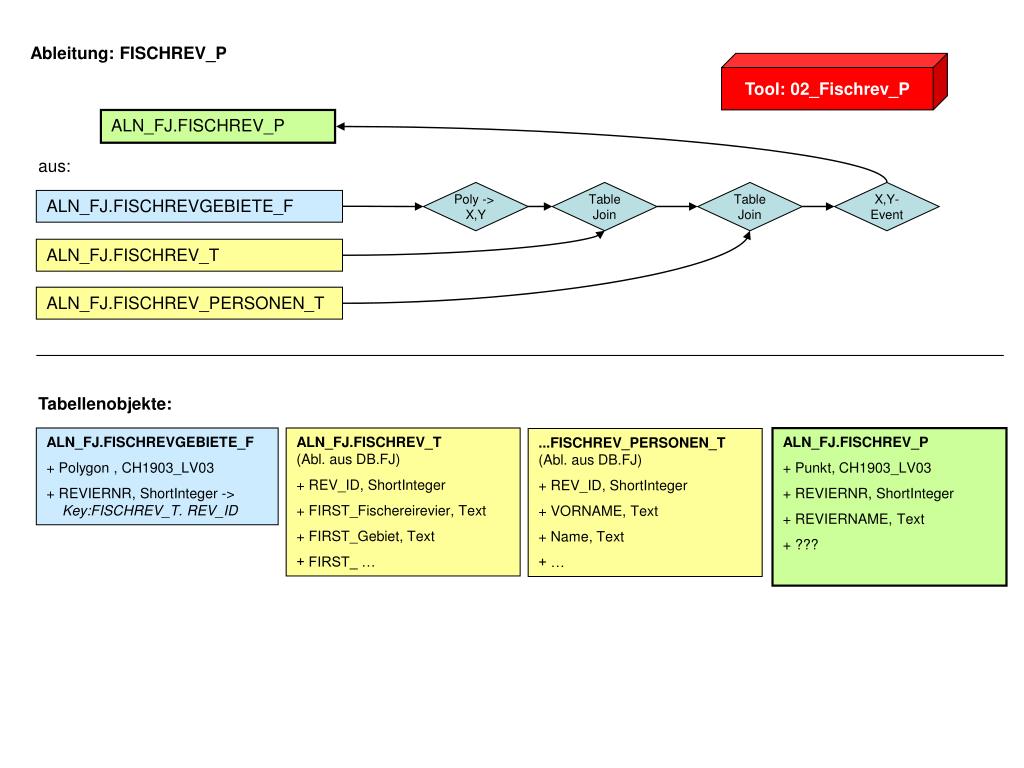

  3. Ableitung: FISCHREV_P Tool: 02_Fischrev_P ALN_FJ.FISCHREV_P aus: Poly -> X,Y Table Join Table Join X,Y- Event ALN_FJ.FISCHREVGEBIETE_F ALN_FJ.FISCHREV_T ALN_FJ.FISCHREV_PERSONEN_T Tabellenobjekte: ALN_FJ.FISCHREVGEBIETE_F + Polygon , CH1903_LV03 + REVIERNR, ShortInteger -> Key:FISCHREV_T. REV_ID ALN_FJ.FISCHREV_T (Abl. aus DB.FJ) + REV_ID, ShortInteger + FIRST_Fischereirevier, Text + FIRST_Gebiet, Text + FIRST_ … ALN_FJ.FISCHREV_P + Punkt, CH1903_LV03 + REVIERNR, ShortInteger + REVIERNAME, Text + ??? ...FISCHREV_PERSONEN_T (Abl. aus DB.FJ) + REV_ID, ShortInteger + VORNAME, Text + Name, Text + …

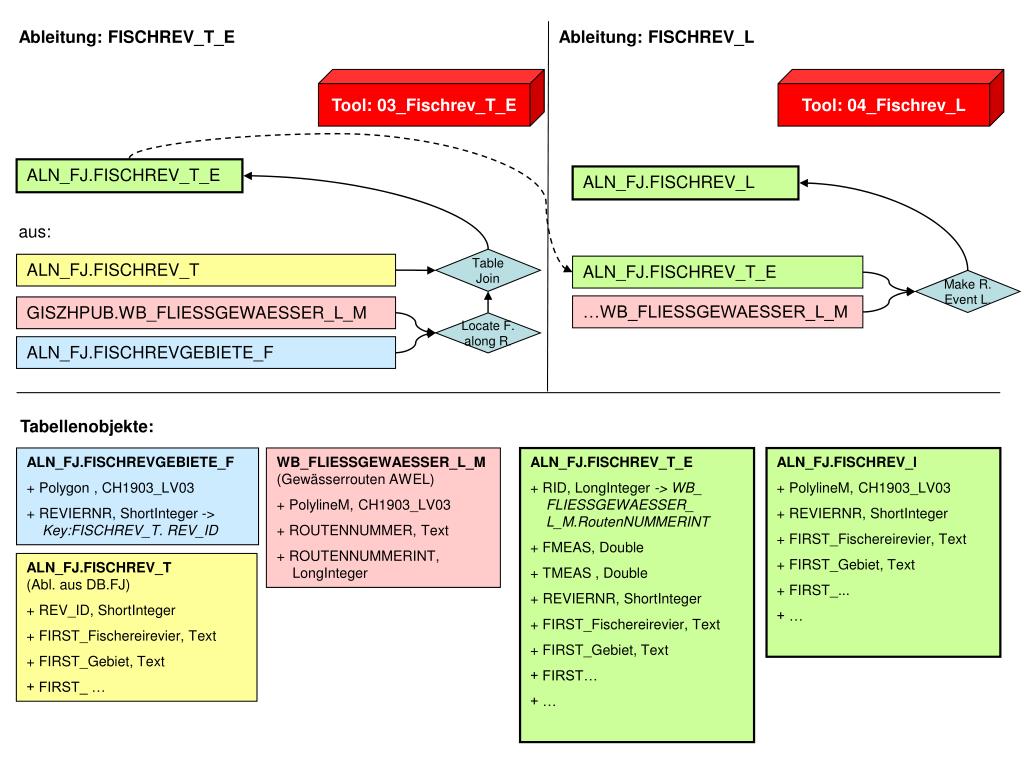

  4. Ableitung: FISCHREV_T_E Ableitung: FISCHREV_L Tool: 03_Fischrev_T_E Tool: 04_Fischrev_L ALN_FJ.FISCHREV_T_E ALN_FJ.FISCHREV_L aus: Table Join ALN_FJ.FISCHREV_T ALN_FJ.FISCHREV_T_E Make R. Event L. …WB_FLIESSGEWAESSER_L_M GISZHPUB.WB_FLIESSGEWAESSER_L_M Locate F. along R. ALN_FJ.FISCHREVGEBIETE_F Tabellenobjekte: ALN_FJ.FISCHREVGEBIETE_F + Polygon , CH1903_LV03 + REVIERNR, ShortInteger -> Key:FISCHREV_T. REV_ID WB_FLIESSGEWAESSER_L_M(Gewässerrouten AWEL) + PolylineM, CH1903_LV03 + ROUTENNUMMER, Text + ROUTENNUMMERINT, LongInteger ALN_FJ.FISCHREV_T_E + RID, LongInteger -> WB_ FLIESSGEWAESSER_ L_M.RoutenNUMMERINT + FMEAS, Double + TMEAS , Double + REVIERNR, ShortInteger + FIRST_Fischereirevier, Text + FIRST_Gebiet, Text + FIRST… + … ALN_FJ.FISCHREV_l + PolylineM, CH1903_LV03 + REVIERNR, ShortInteger + FIRST_Fischereirevier, Text + FIRST_Gebiet, Text + FIRST_... + … ALN_FJ.FISCHREV_T (Abl. aus DB.FJ) + REV_ID, ShortInteger + FIRST_Fischereirevier, Text + FIRST_Gebiet, Text + FIRST_ …

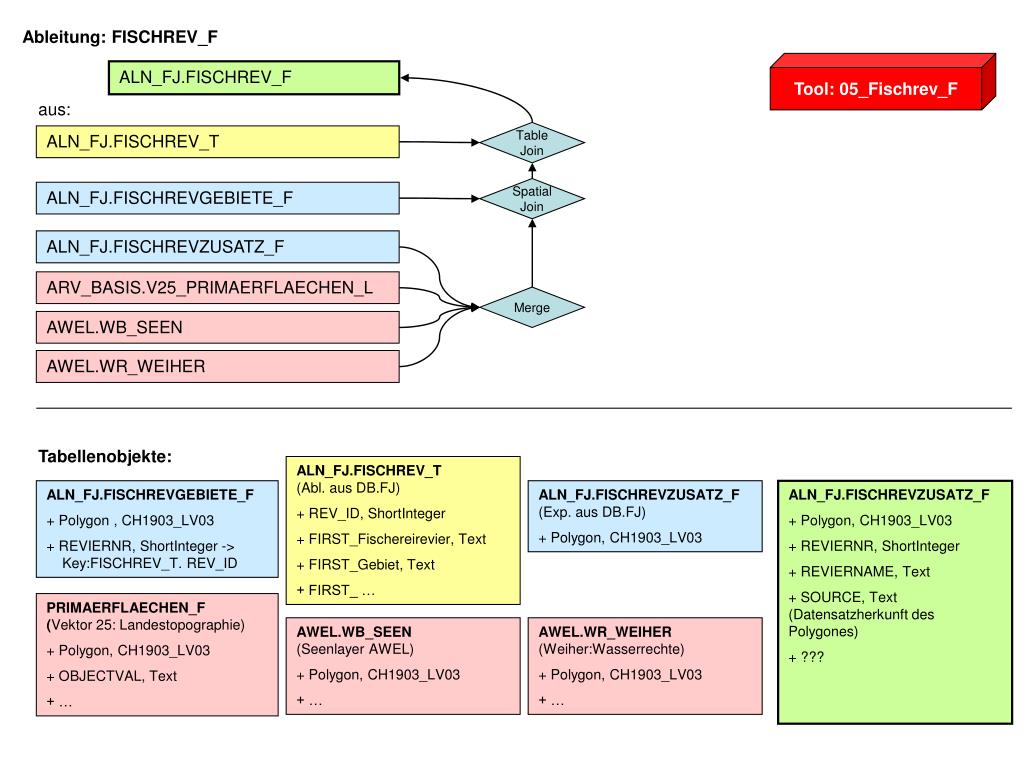

  5. Ableitung: FISCHREV_F Tool: 05_Fischrev_F ALN_FJ.FISCHREV_F aus: Table Join ALN_FJ.FISCHREV_T Spatial Join ALN_FJ.FISCHREVGEBIETE_F ALN_FJ.FISCHREVZUSATZ_F ARV_BASIS.V25_PRIMAERFLAECHEN_L Merge AWEL.WB_SEEN AWEL.WR_WEIHER Tabellenobjekte: ALN_FJ.FISCHREV_T (Abl. aus DB.FJ) + REV_ID, ShortInteger + FIRST_Fischereirevier, Text + FIRST_Gebiet, Text + FIRST_ … ALN_FJ.FISCHREVGEBIETE_F + Polygon , CH1903_LV03 + REVIERNR, ShortInteger -> Key:FISCHREV_T. REV_ID ALN_FJ.FISCHREVZUSATZ_F (Exp. aus DB.FJ) + Polygon, CH1903_LV03 ALN_FJ.FISCHREVZUSATZ_F + Polygon, CH1903_LV03 + REVIERNR, ShortInteger + REVIERNAME, Text + SOURCE, Text (Datensatzherkunft des Polygones) + ??? PRIMAERFLAECHEN_F(Vektor 25: Landestopographie) + Polygon, CH1903_LV03 + OBJECTVAL, Text + … AWEL.WB_SEEN(Seenlayer AWEL) + Polygon, CH1903_LV03 + … AWEL.WR_WEIHER (Weiher:Wasserrechte) + Polygon, CH1903_LV03 + …
