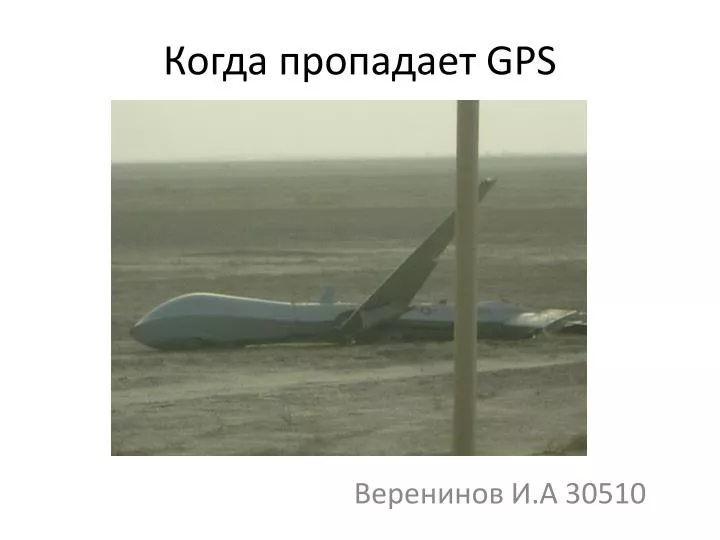

  1. Когда пропадает GPS Веренинов И.А 30510

  2. Когда пропадает GPS? • Поломка модуля • Плохой контакт • Помехи либо принудительное глушение

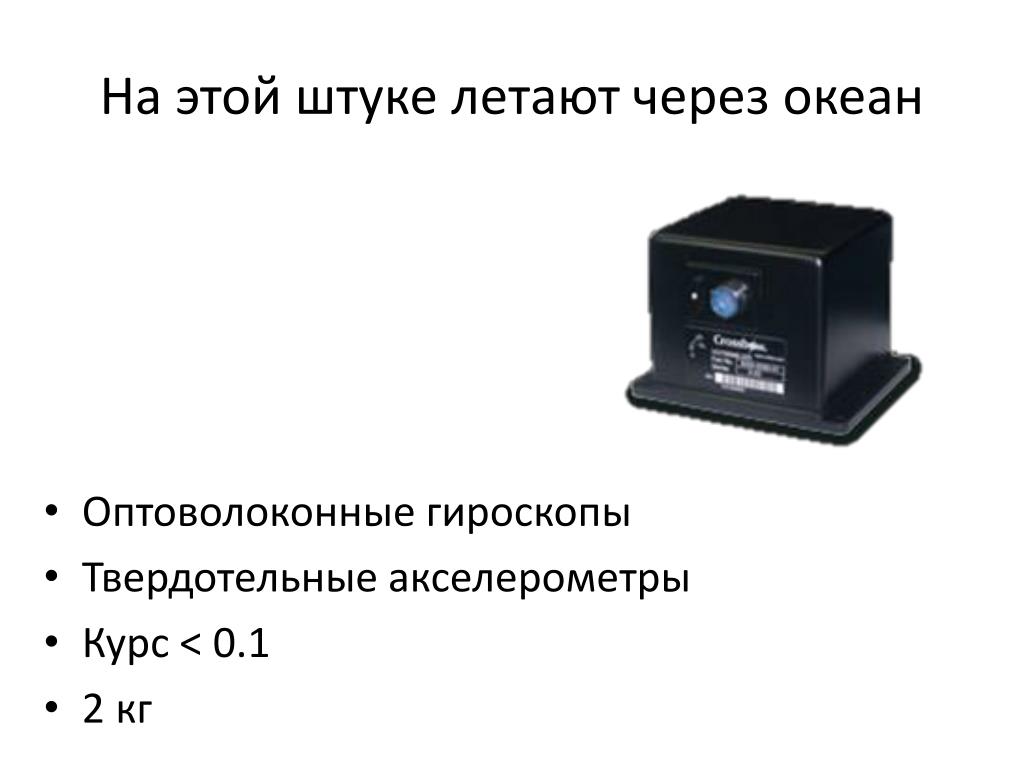

  3. На этой штуке летают через океан • Оптоволоконные гироскопы • Твердотельные акселерометры • Курс < 0.1 • 2 кг

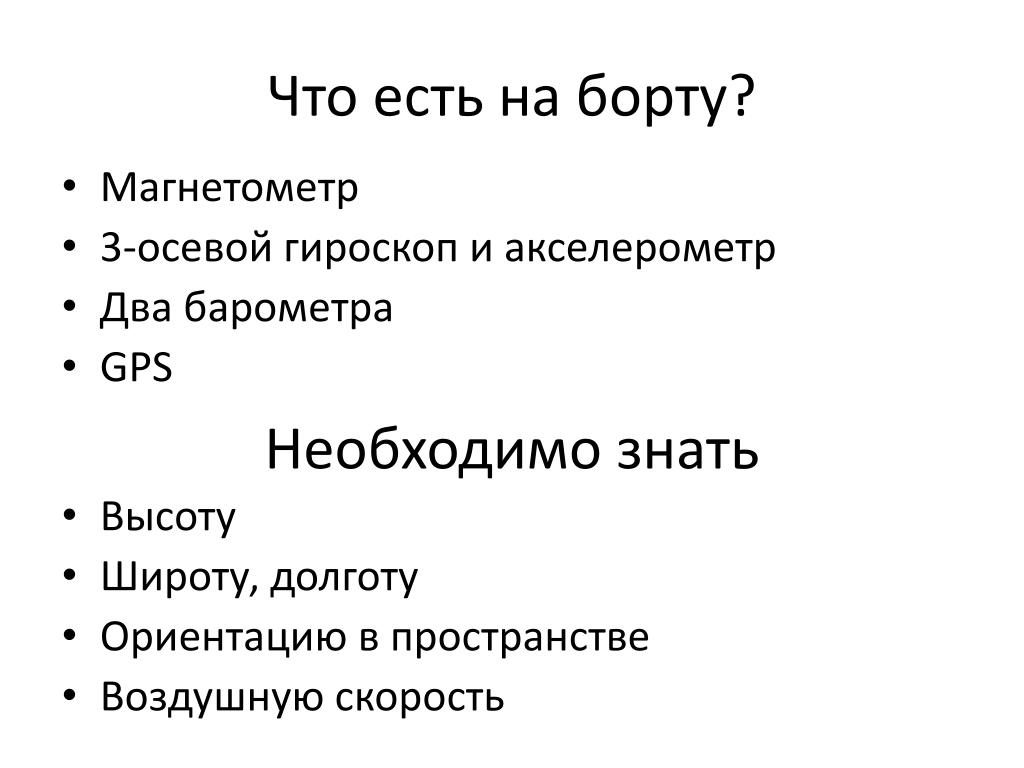

  4. Что есть на борту? • Магнетометр • 3-осевой гироскоп и акселерометр • Два барометра • GPS Необходимо знать • Высоту • Широту, долготу • Ориентацию в пространстве • Воздушную скорость

  5. Wind triangle

  6. Неизвестные • Путевой угол • Скорость относительно земли • Курс • Воздушная скорость • Направление ветра • Скорость ветра

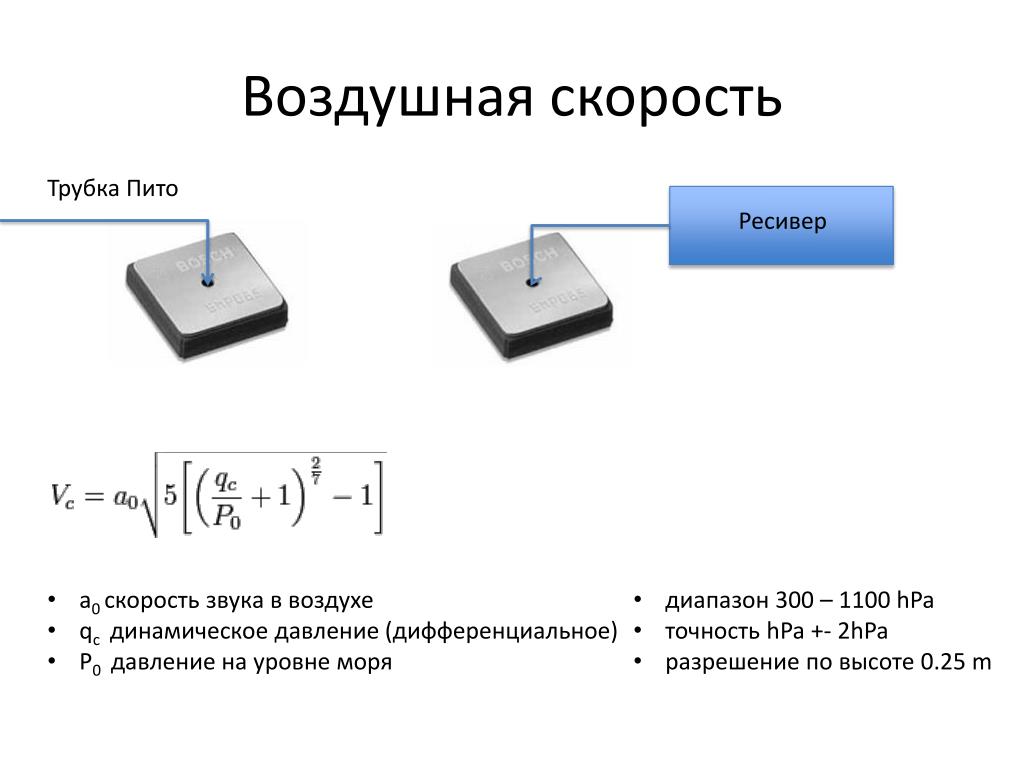

  7. Воздушная скорость Трубка Пито Ресивер • a0 скорость звука в воздухе • qc динамическое давление (дифференциальное) • P0 давление на уровне моря • диапазон 300 – 1100 hPa • точность hPa+- 2hPa • разрешение по высоте 0.25 m

  8. Высота Ресивер

  9. Калибровка магнетометра offset[0] = (max[0]+min[0])/2; offset[1] = (max[1]+min[1])/2; offset[2] = (max[2]+min[2])/2;

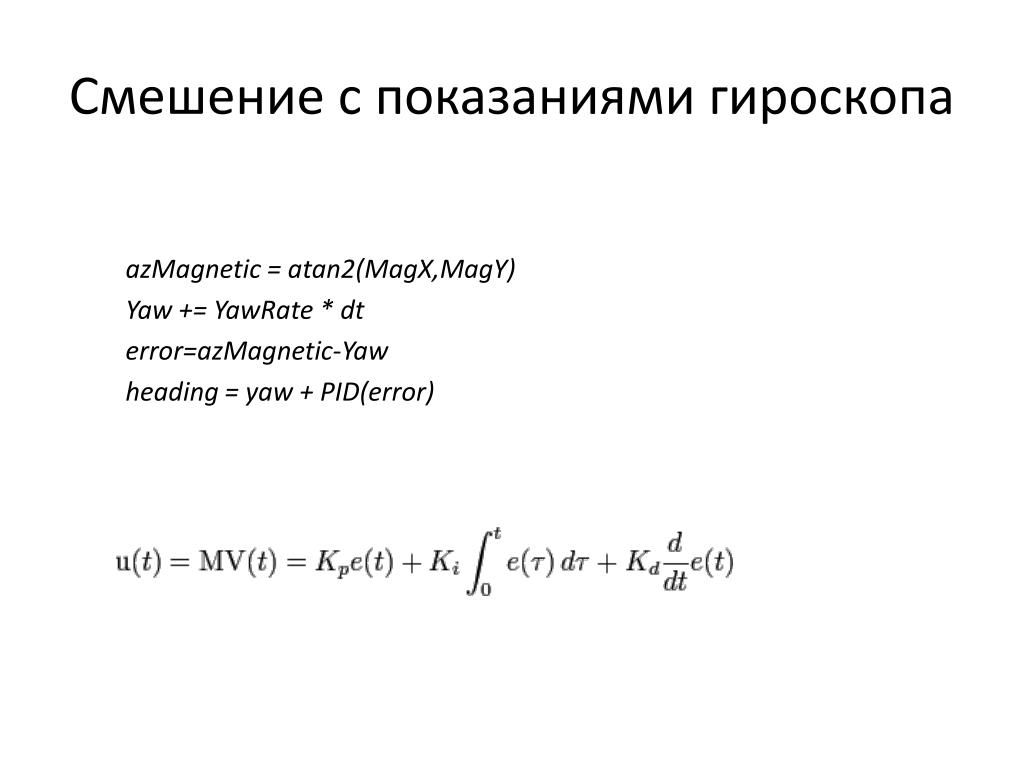

  10. Смешение с показаниями гироскопа azMagnetic = atan2(MagX,MagY) Yaw += YawRate * dt error=azMagnetic-Yaw heading = yaw + PID(error)

  11. Определение ветра windAzimuth = GPSCourse – MagneticHeading windSpeed = sqrt(AS2 + GS2- 2*AS*GS *cos(windAzimuth))

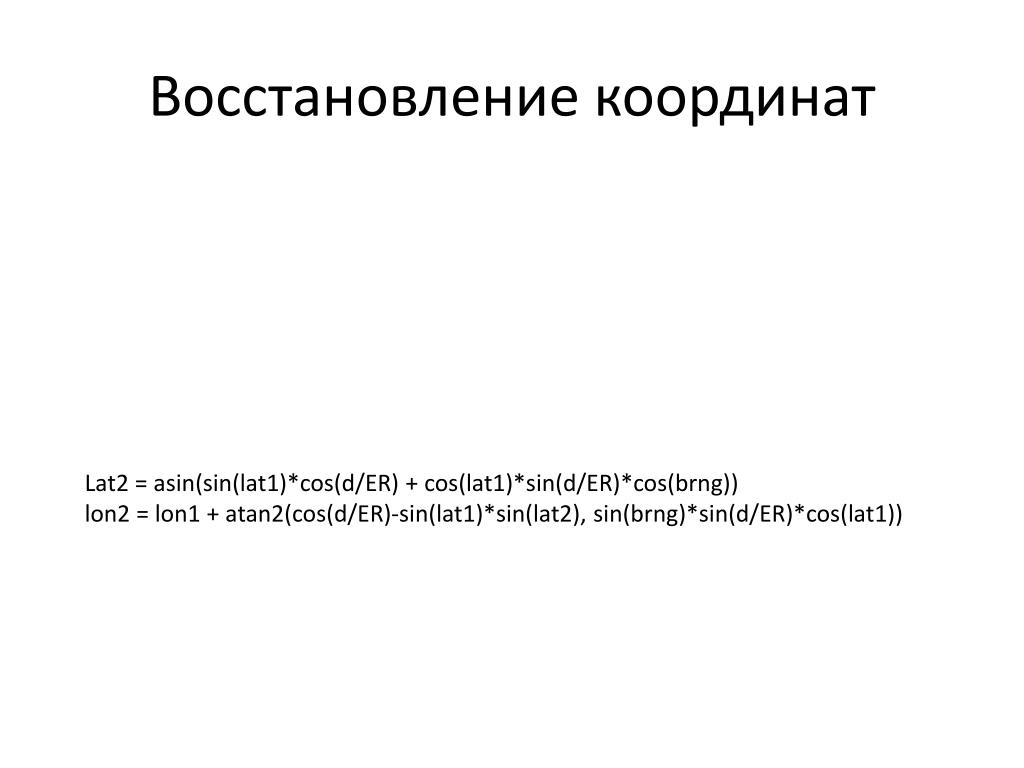

  12. Восстановление координат Lat2 = asin(sin(lat1)*cos(d/ER) + cos(lat1)*sin(d/ER)*cos(brng)) lon2 = lon1 + atan2(cos(d/ER)-sin(lat1)*sin(lat2), sin(brng)*sin(d/ER)*cos(lat1))

  13. Акселерометр sm = (1 + sf )st + b(t). b(t) = b0 + b1(t) + bw(t)

  14. Использование ускорений

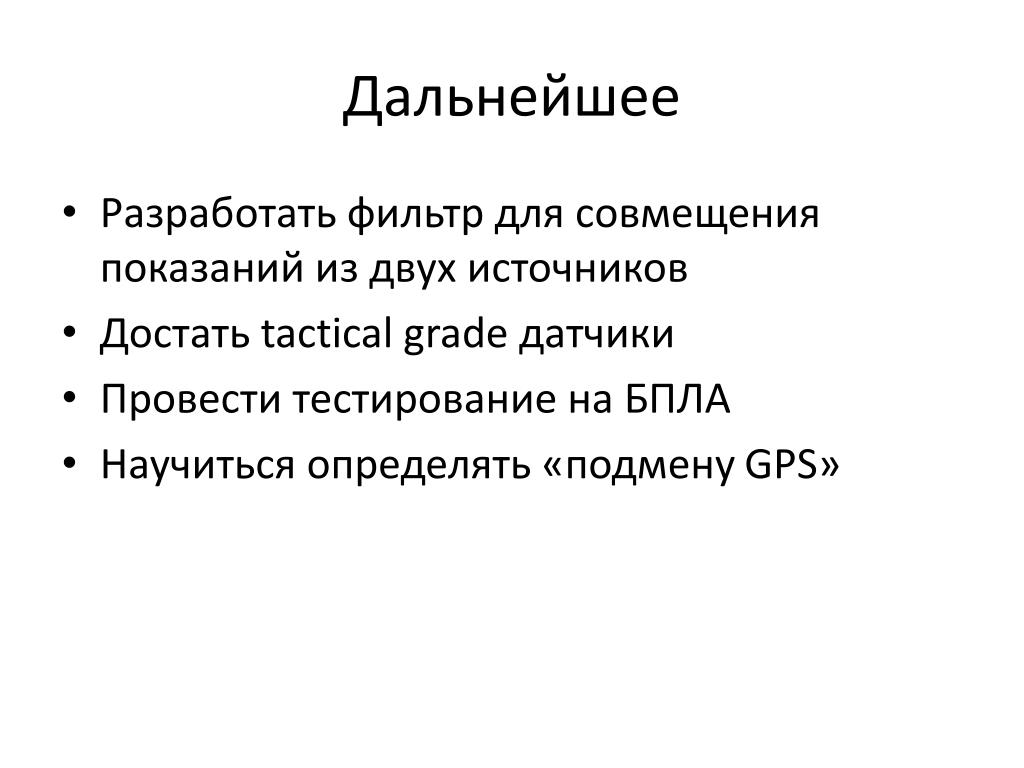

  15. Дальнейшее • Разработать фильтрдля совмещения показаний из двух источников • Достатьtactical grade датчики • Провести тестирование на БПЛА • Научиться определять «подмену GPS»
