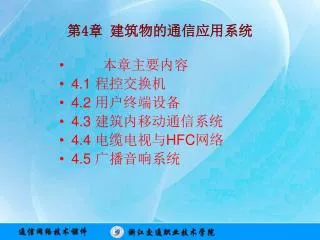

第4章 建筑物的通信应用系统
  • 本章主要内容
  • 4.1 程控交换机
  • 4.2 用户终端设备
  • 4.3 建筑内移动通信系统
  • 4.4 电缆电视与HFC网络
  • 4.5 广播音响系统
slide2

第4章 建筑物的通信应用系统

DUL:数字用户单元 ALU:模拟用户单元 DTU:数字中继单元

ATU:模拟中继单元 典型程控数字用户交换机结构

slide3

4.1 程控交换机

  • 1,结构
  • 2,种类
  • 3,BORSCHT
  • 4,交换机的呼叫处理过程
  • 5,用户信令的分类
  • 6,程控交换机的软件程序介绍
slide4

程控交换机/实验(通信设备)

  • 电话
  • 传真机
  • 调制解调器
  • 程控交换机
slide5

调制解调器8个指使灯(外置)

HS(高速):当调制解调器进行高速上传或下载工作时,该灯亮。AA(自动应答):当调制解调器在设定为自动应答方式工作时,AA灯亮;当调制解调器设定为检测到有呼叫的方式时,在振铃期间,AA灯亮。OH(摘机):当调制解调器工作时OH灯亮,当调制解调器停止工作时OH灯灭。CD(载波检测):本地调制解调器从远端调制解调器接收到数据载波信号时,CD灯亮。

slide7

程控交换机的实验配图

  • 1,JSY2000系统结构图
  • 2,实验设备连接图
  • 3,实验布置详细
slide10

MD110 程控数字交换机

MD110系统由北京爱

立信通信有限公司

(BEC公司)生

产 ,利用线路接口模块和各种功能模块可

实现在其覆盖范围

内的语音、数据、

图像、窄带、宽带

多媒体业务及移动

通信业务的综合通

信。

slide11

SOPHO iS3000程控数字交换机

荷兰飞利浦,LAM线路适配器,SET数字话机,ErgoLine D330/340均是提供ISDN功能的终端设备,以基本速率接口(BRI)与2B+D通路在2线(2W)或4线(4W)用户线上传送数字信号。EDP电子数据处理设备,Telex用户电报系统,Teletex智能用户电报系统,RMT为远程维护终端,AOC/DOC为模拟/数字话务台接口电路,BS为DECT无绳数字电话系统的基站,RPE为无线寻呼设备等。

slide12

建筑物的通信应用系统

智能建筑通信应用系统以数字程控交换机和网络交换机为核心,通过综合布线系统,实现建筑物内部

电话、传真、电视、计算机局域网等与外部电话网、移动通信网、卫星通信网、数据通信网、广域网等公共通信网的互联,

满足建筑内部和国内外互通信息、共享资源的需要。

slide13

语音信箱系统

多媒体系统—是利用计算机网和数字通信网技术对多媒

体信息进行处理和控制的系统。智能建筑物涉及的多媒

体通信系统包括语音信箱系统、传真信箱系统、电子信

箱系统、电子数据交换系统、会议电视系统等。

图5-3 语音信箱系统的基本原理

slide14

综合语音信息平台系统

图5-8 综合语音信息平台系统

图5-9 综合信息平台与公用电话网的连接方式

slide15

电子信箱系统

图5-10 电子信箱的实现

slide16

电子数据交换(EDI)

EDI首先将与贸易活动有关的运输、保险、银行和海关等行业的信息,用一种国际公认的标准格式进行编制,然后通过计算机通信网络,实现各有关部门或企业之间的数据传输与处理,完成以贸易为中心活动的全部业务过程。它与E-Mail最大的区别是其数据与文本具有特定的结构特征。

图5-15 完整的EDI通信流程

slide17

EDI用户入网方式

图5-17 用户计算机与EDI信

箱系统的连接方式

EDI用户的人网方式,与EDI软件和设备生产厂家有很大的关系。

图5-16 EDI用户入网连接的网络

slide18

会议电视系统

公用和专用会议电视系统是由会议电视终端VCT(Video

Conference Terminal)、数字传输网络(通常采用DDN

或ISDN网)、多点控制单元MCU(Multi Point Control

Unit)等部分所构成

图5-14 VCT构成

图5-13 公用和专用会议电视系统构成

slide19
电缆电视系统组成

图5-22 电缆电视系统的典型组成图

slide20

混合光纤同轴电缆网(HFC)

混合光纤同轴电

缆(Hybrid

fiber/coax-HFC)网,可同时传送经过调制器调制的图像、资料和语音等信号。包括视频点播业务(Viedo On Demand -VOD)

图5-23 VOD系统构成

slide21

智能公共广播系统

图5-19 松下智能公共广播栋别基础站系统组成
