인터넷 방송시스템 제안서

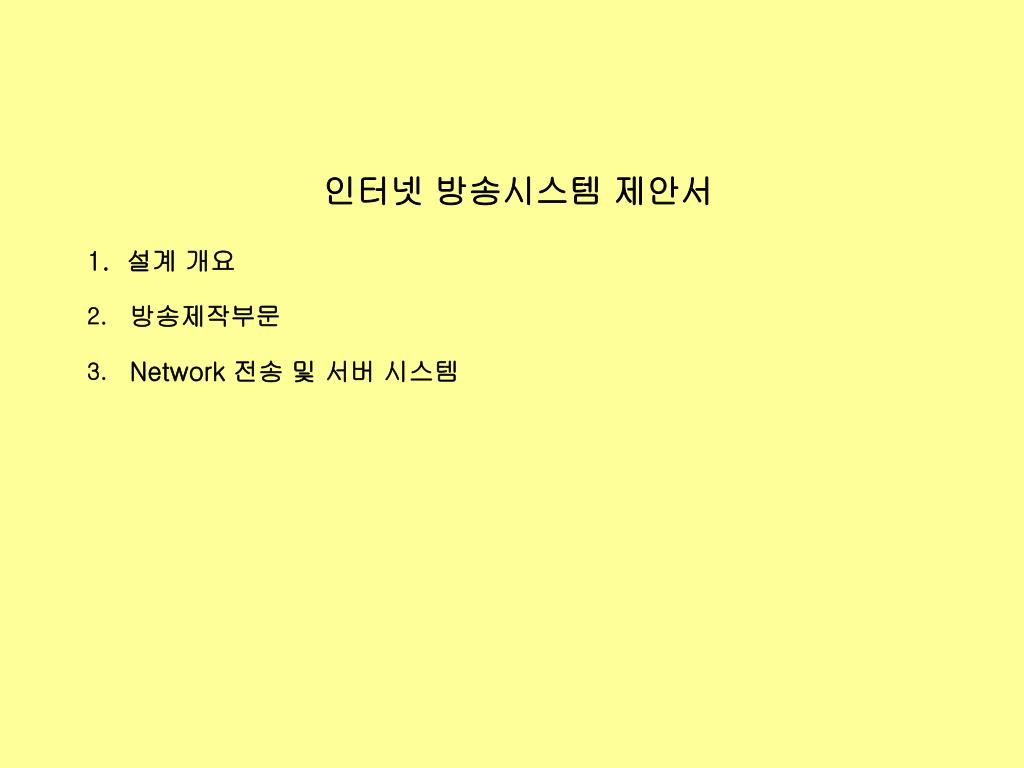

1. 인터넷 방송시스템 제안서

2. 인터넷 방송시스템 제안서 1. 설계 개요 2. 방송제작부문 3. Network 전송 및 서버 시스템

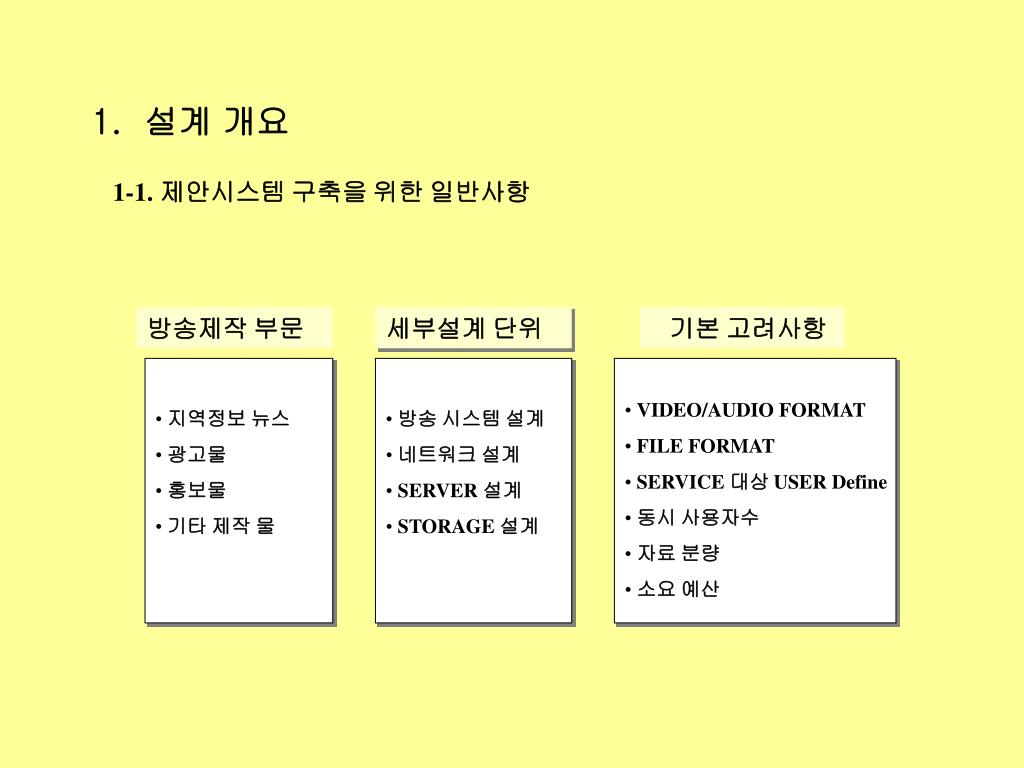

3. 1. 설계 개요 1-1. 제안시스템 구축을 위한 일반사항 방송제작 부문 세부설계 단위 기본 고려사항 • VIDEO/AUDIO FORMAT • FILE FORMAT • SERVICE 대상 USER Define • 동시 사용자수 • 자료 분량 • 소요 예산 • 지역정보 뉴스 • 광고물 • 홍보물 • 기타 제작 물 • 방송 시스템 설계 • 네트워크 설계 • SERVER 설계 • STORAGE 설계

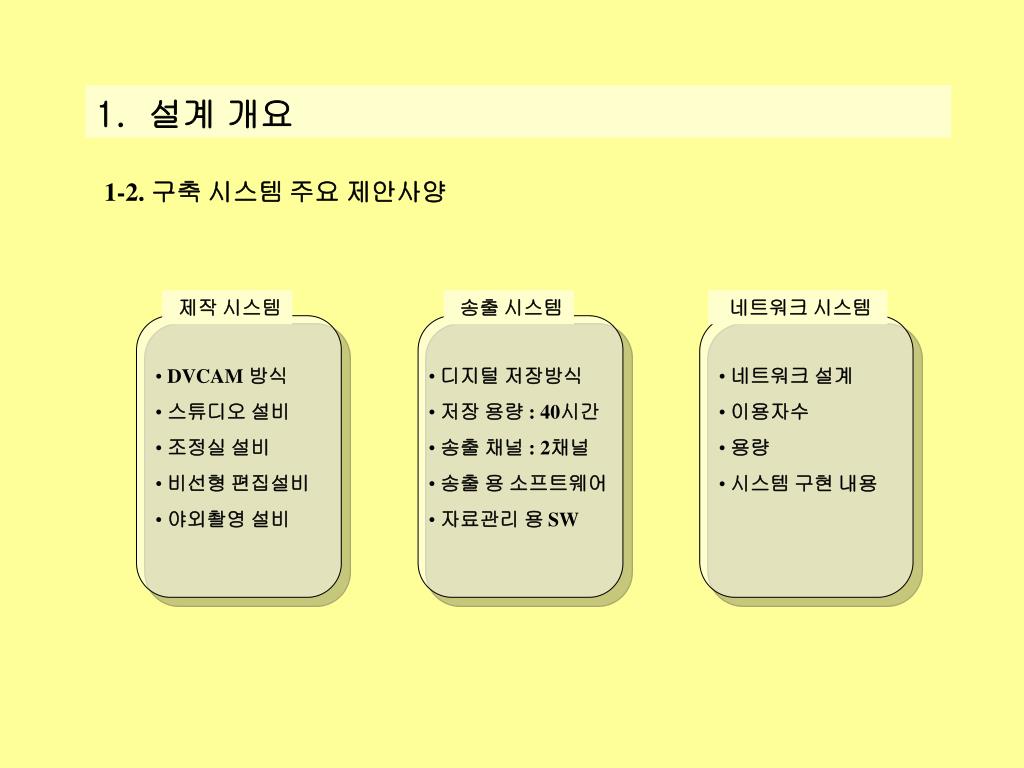

4. 1. 설계 개요 1-2. 구축 시스템 주요 제안사양 제작 시스템 송출 시스템 네트워크 시스템 • DVCAM 방식 • 스튜디오 설비 • 조정실 설비 • 비선형 편집설비 • 야외촬영 설비 • 디지털 저장방식 • 저장 용량 : 40시간 • 송출 채널 : 2채널 • 송출 용 소프트웨어 • 자료관리 용 SW • 네트워크 설계 • 이용자수 • 용량 • 시스템 구현 내용

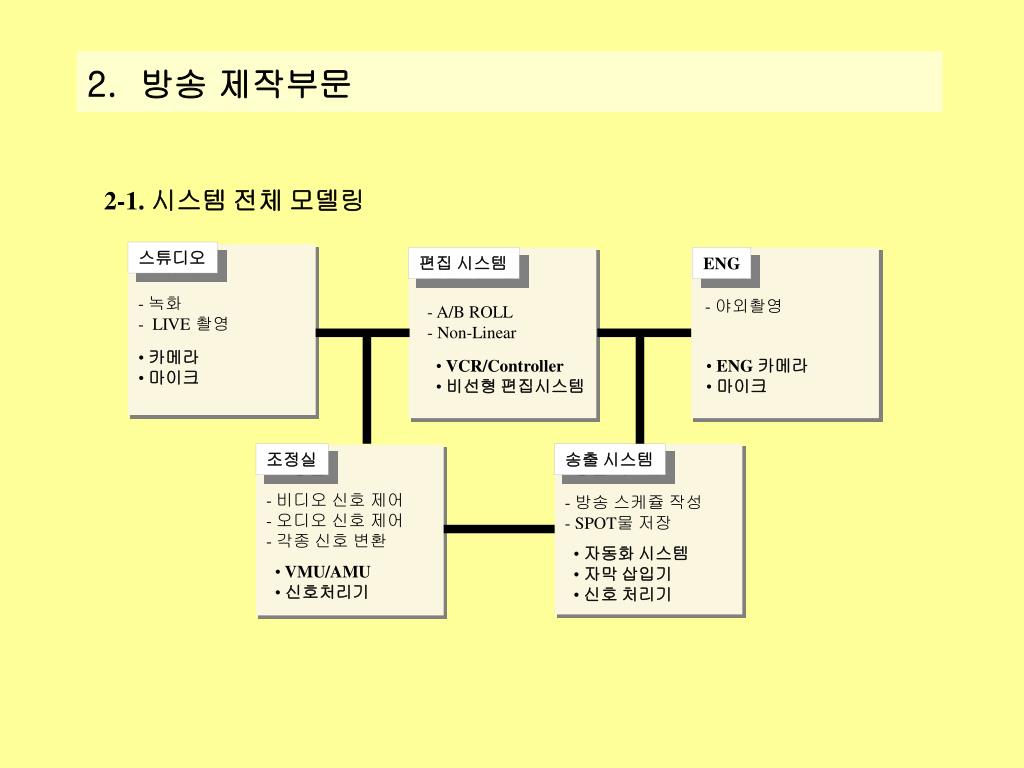

5. 2. 방송 제작부문 2-1. 시스템 전체 모델링 스튜디오 편집 시스템 ENG - 야외촬영 - 녹화 - LIVE 촬영 - A/B ROLL - Non-Linear • 카메라 • 마이크 • VCR/Controller • 비선형 편집시스템 • ENG 카메라 • 마이크 조정실 송출 시스템 - 비디오 신호 제어 - 오디오 신호 제어 - 각종 신호 변환 - 방송 스케쥴 작성 - SPOT물 저장 • 자동화 시스템 • 자막 삽입기 • 신호 처리기 • VMU/AMU • 신호처리기

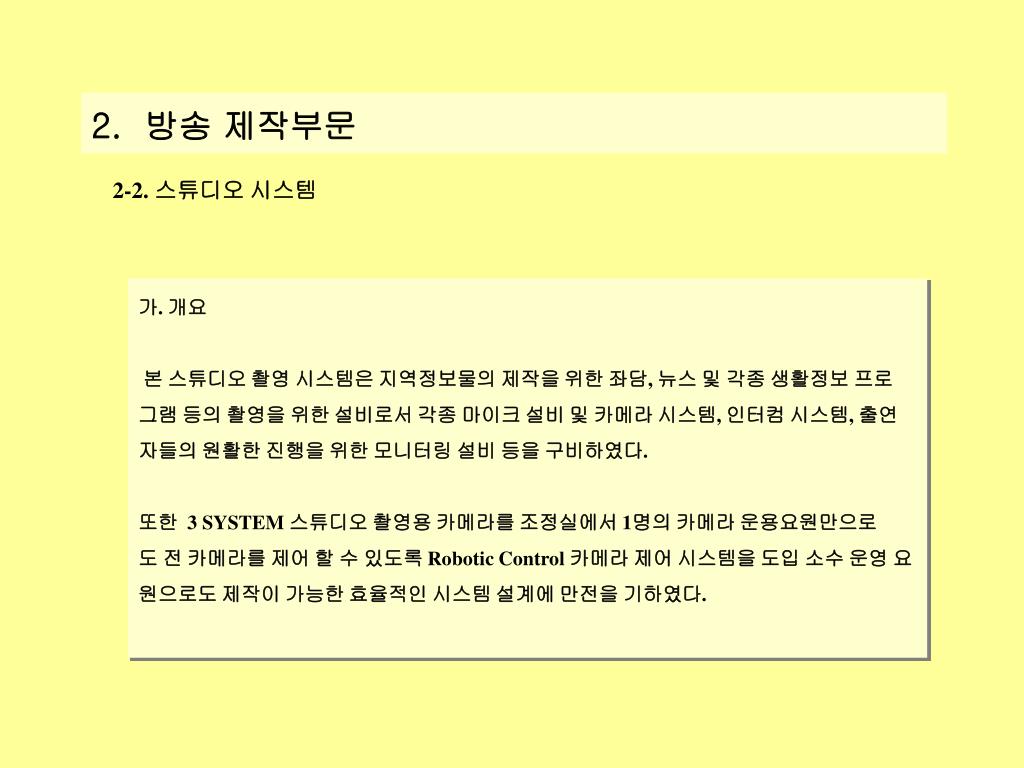

6. 2. 방송 제작부문 2-2. 스튜디오 시스템 가. 개요 본 스튜디오 촬영 시스템은 지역정보물의 제작을 위한 좌담, 뉴스 및 각종 생활정보 프로 그램 등의 촬영을 위한 설비로서 각종 마이크 설비 및 카메라 시스템, 인터컴 시스템, 출연 자들의 원활한 진행을 위한 모니터링 설비 등을 구비하였다. 또한 3 SYSTEM 스튜디오 촬영용 카메라를 조정실에서 1명의 카메라 운용요원만으로 도 전 카메라를 제어 할 수 있도록 Robotic Control 카메라 제어 시스템을 도입 소수 운영 요 원으로도 제작이 가능한 효율적인 시스템 설계에 만전을 기하였다.

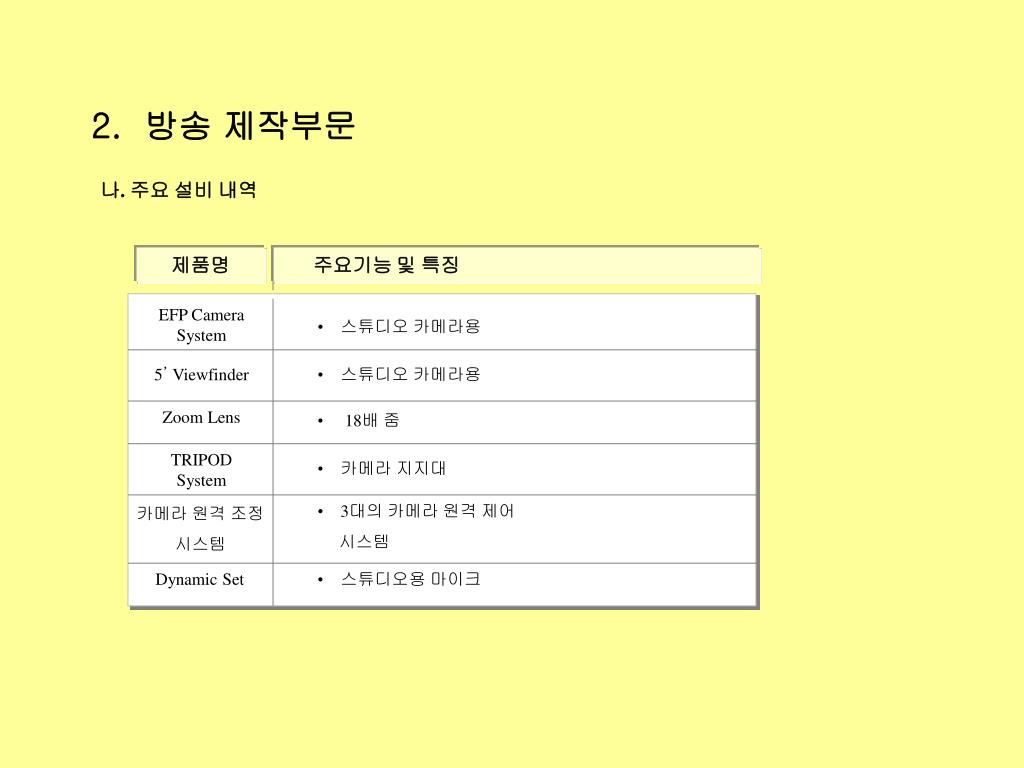

7. 2. 방송 제작부문 나. 주요 설비 내역 제품명 주요기능 및 특징 EFP Camera System • 스튜디오 카메라용 5’ Viewfinder • 스튜디오 카메라용 Zoom Lens • 18배 줌 TRIPOD System • 카메라 지지대 • 3대의 카메라 원격 제어 • 시스템 카메라 원격 조정 시스템 Dynamic Set • 스튜디오용 마이크

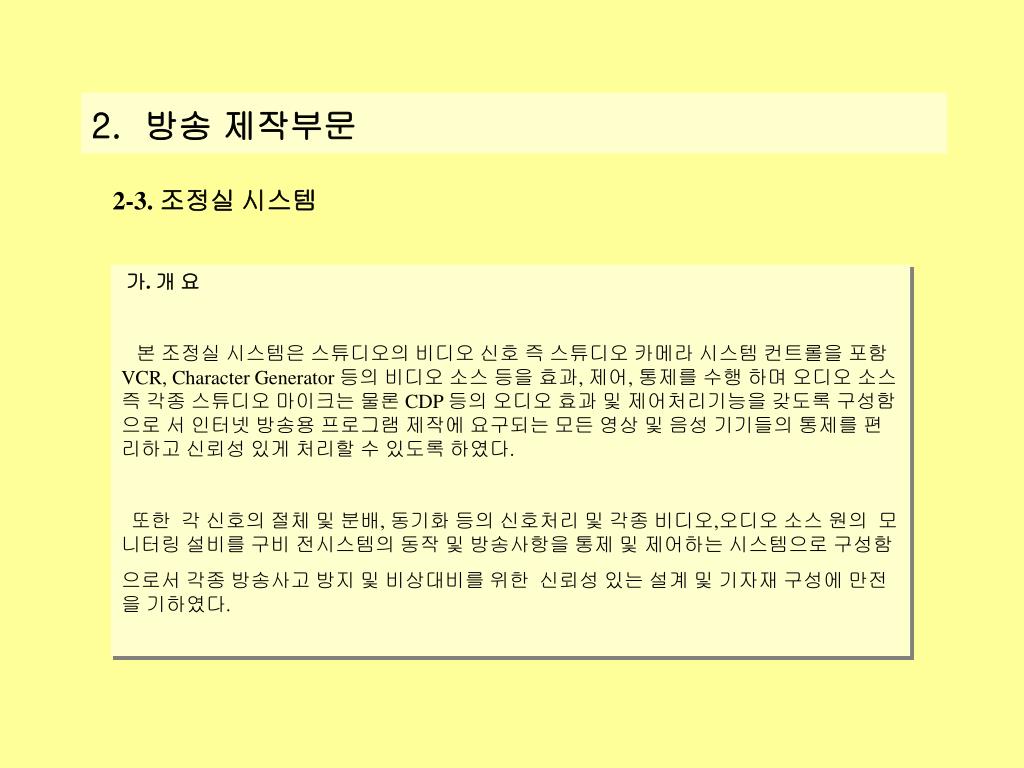

8. 2. 방송 제작부문 2-3. 조정실 시스템 가. 개 요 본 조정실 시스템은 스튜디오의 비디오 신호 즉 스튜디오 카메라 시스템 컨트롤을 포함 VCR, Character Generator 등의 비디오 소스 등을 효과, 제어, 통제를 수행 하며 오디오 소스 즉 각종 스튜디오 마이크는 물론 CDP 등의 오디오 효과 및 제어처리기능을 갖도록 구성함으로 서 인터넷 방송용 프로그램 제작에 요구되는 모든 영상 및 음성 기기들의 통제를 편리하고 신뢰성 있게 처리할 수 있도록 하였다. 또한 각 신호의 절체 및 분배, 동기화 등의 신호처리 및 각종 비디오,오디오 소스 원의 모니터링 설비를 구비 전시스템의 동작 및 방송사항을 통제 및 제어하는 시스템으로 구성함 으로서 각종 방송사고 방지 및 비상대비를 위한 신뢰성 있는 설계 및 기자재 구성에 만전을 기하였다.

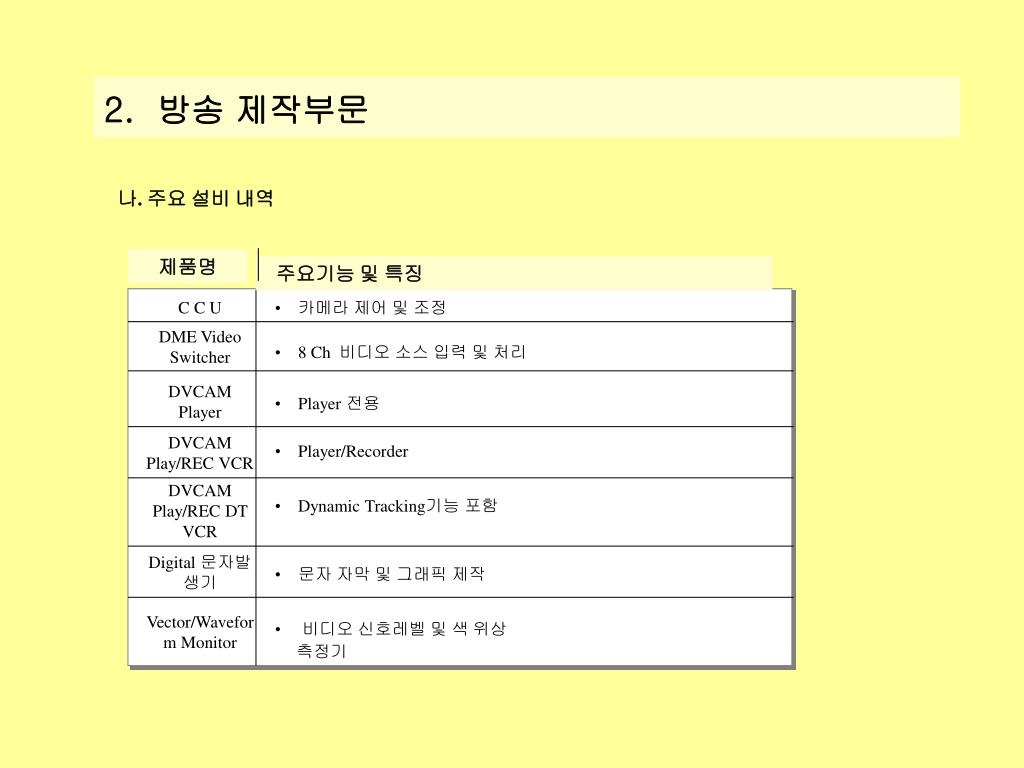

9. 2. 방송 제작부문 나. 주요 설비 내역 제품명 주요기능 및 특징 C C U • 카메라 제어 및 조정 DME Video Switcher • 8 Ch 비디오 소스 입력 및 처리 DVCAM Player • Player 전용 DVCAM Play/REC VCR • Player/Recorder DVCAM Play/REC DT VCR • Dynamic Tracking기능 포함 Digital 문자발생기 • 문자 자막 및 그래픽 제작 Vector/Waveform Monitor • 비디오 신호레벨 및 색 위상 • 측정기

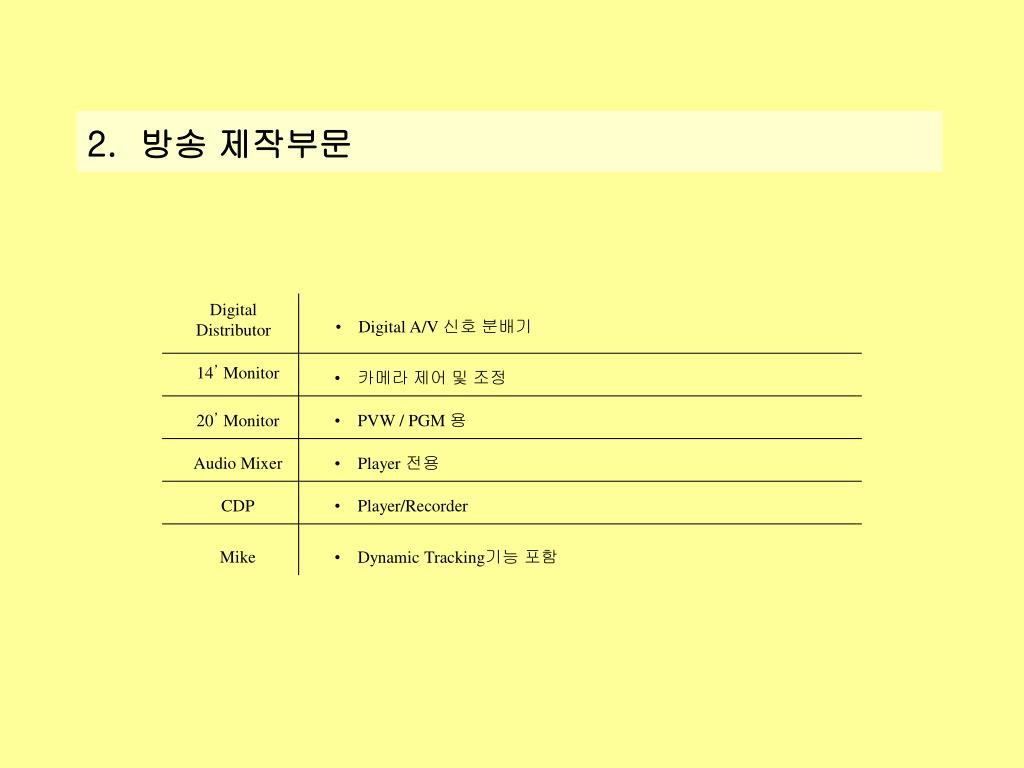

10. 2. 방송 제작부문 Digital Distributor • Digital A/V 신호 분배기 14’ Monitor • 카메라 제어 및 조정 20’ Monitor • PVW / PGM 용 Audio Mixer • Player 전용 CDP • Player/Recorder Mike • Dynamic Tracking기능 포함

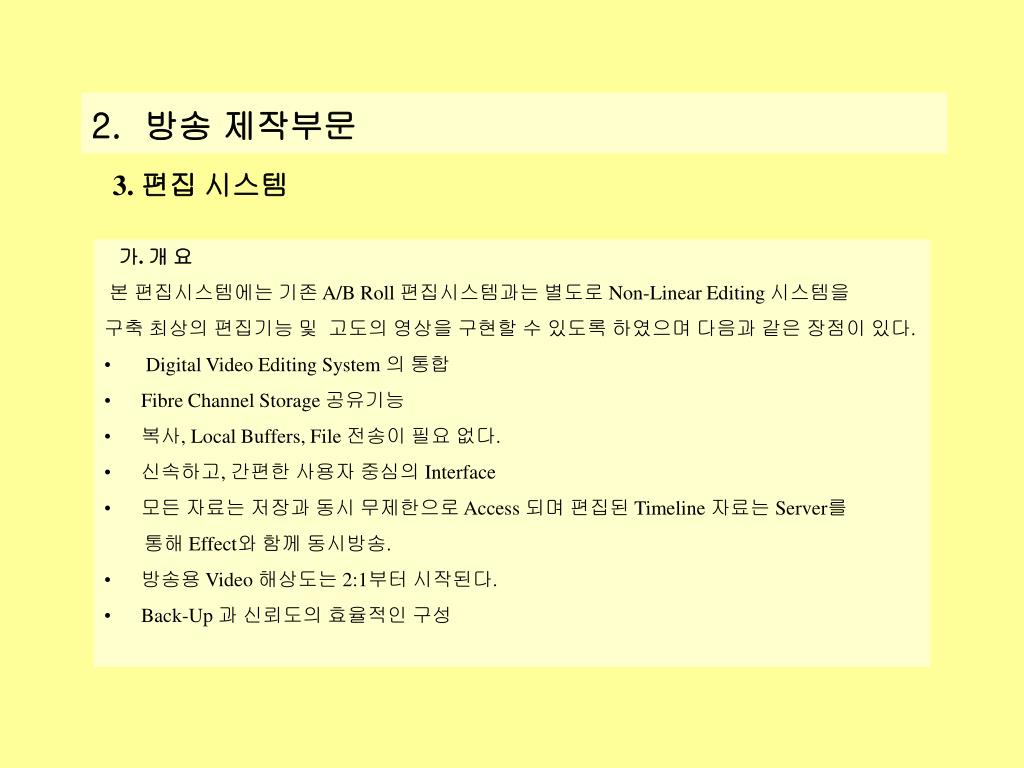

11. 2. 방송 제작부문 3. 편집 시스템 • 가. 개 요 • 본 편집시스템에는 기존 A/B Roll 편집시스템과는 별도로 Non-Linear Editing 시스템을 • 구축 최상의 편집기능 및 고도의 영상을 구현할 수 있도록 하였으며 다음과 같은 장점이 있다. • Digital Video Editing System 의 통합 • Fibre Channel Storage 공유기능 • 복사, Local Buffers, File 전송이 필요 없다. • 신속하고, 간편한 사용자 중심의 Interface • 모든 자료는 저장과 동시 무제한으로 Access 되며 편집된 Timeline 자료는 Server를 • 통해 Effect와함께 동시방송. • 방송용 Video 해상도는 2:1부터 시작된다. • Back-Up 과 신뢰도의 효율적인 구성

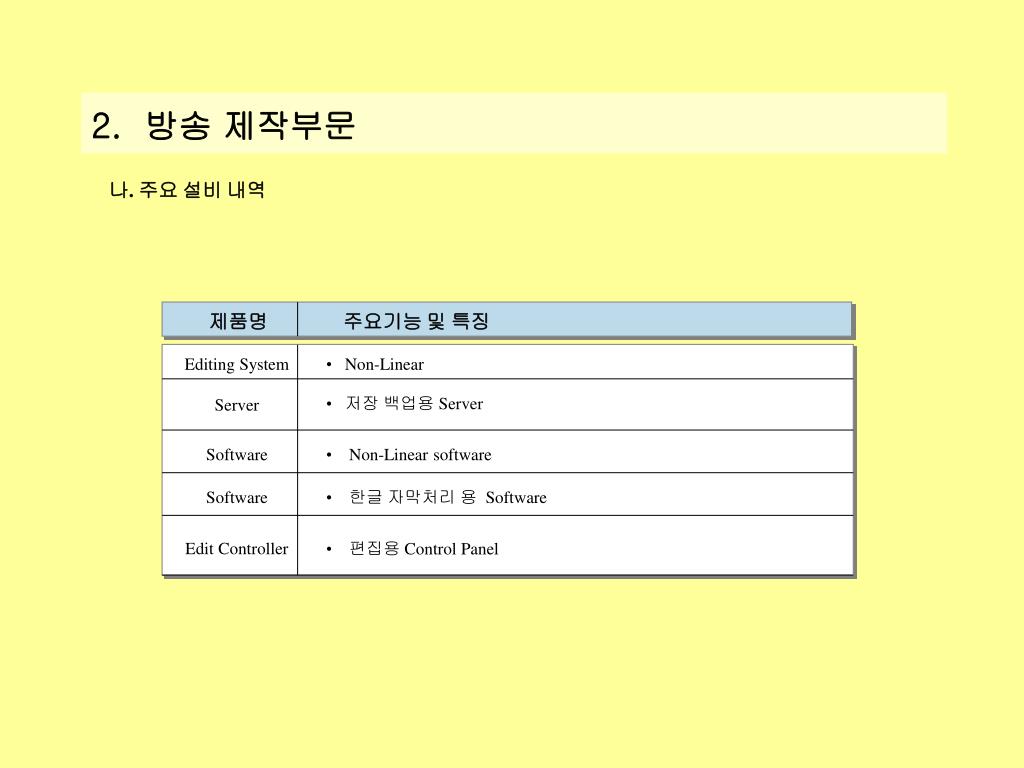

12. 2. 방송 제작부문 나. 주요 설비 내역 제품명 주요기능 및 특징 Editing System • Non-Linear • 저장 백업용 Server Server Software • Non-Linear software Software • 한글 자막처리 용 Software Edit Controller • 편집용 Control Panel

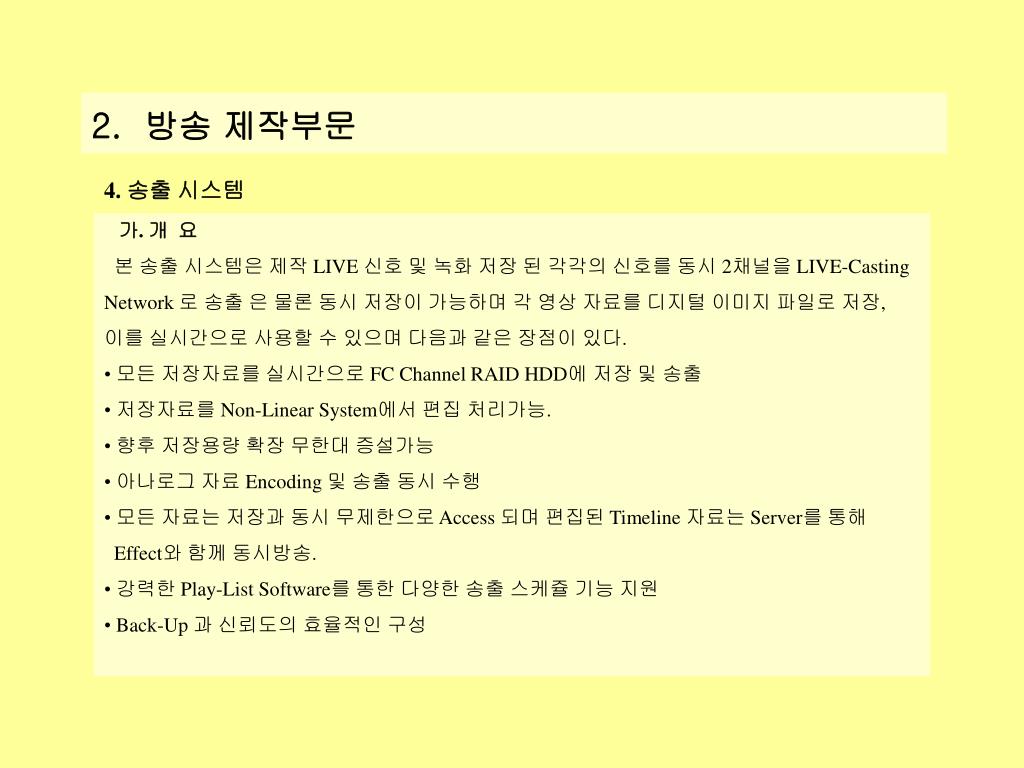

13. 2. 방송 제작부문 4. 송출 시스템 • 가. 개 요 • 본 송출 시스템은 제작 LIVE 신호 및 녹화 저장 된 각각의 신호를 동시 2채널을 LIVE-Casting • Network 로 송출 은 물론 동시 저장이 가능하며 각 영상 자료를 디지털 이미지 파일로 저장, • 이를 실시간으로 사용할 수 있으며 다음과 같은 장점이 있다. • 모든 저장자료를 실시간으로 FC Channel RAID HDD에 저장 및 송출 • 저장자료를 Non-Linear System에서 편집 처리가능. • 향후 저장용량 확장 무한대 증설가능 • 아나로그 자료 Encoding 및 송출 동시 수행 • 모든 자료는 저장과 동시 무제한으로 Access 되며 편집된 Timeline 자료는 Server를 통해 • Effect와함께 동시방송. • 강력한 Play-List Software를 통한 다양한 송출 스케쥴 기능 지원 • Back-Up 과 신뢰도의 효율적인 구성

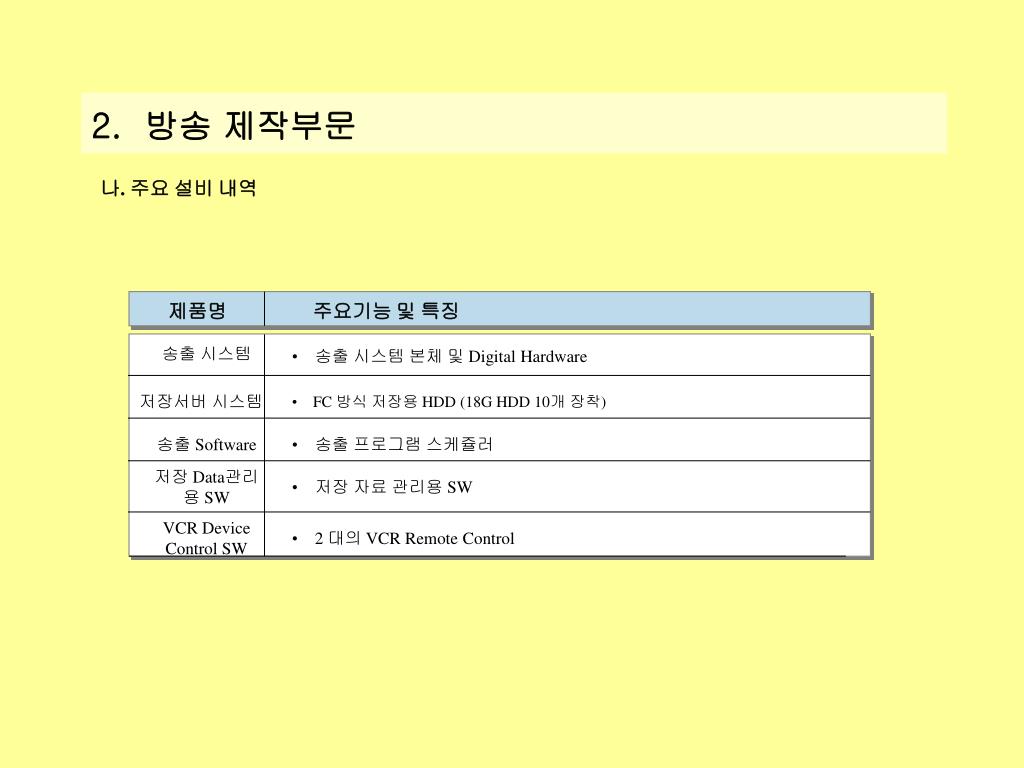

14. 2. 방송 제작부문 나. 주요 설비 내역 제품명 주요기능 및 특징 송출 시스템 • 송출 시스템 본체 및 Digital Hardware 저장서버 시스템 • FC 방식 저장용 HDD (18G HDD 10개 장착) 송출 Software • 송출 프로그램 스케쥴러 저장 Data관리용 SW • 저장 자료 관리용 SW VCR Device Control SW • 2 대의 VCR Remote Control

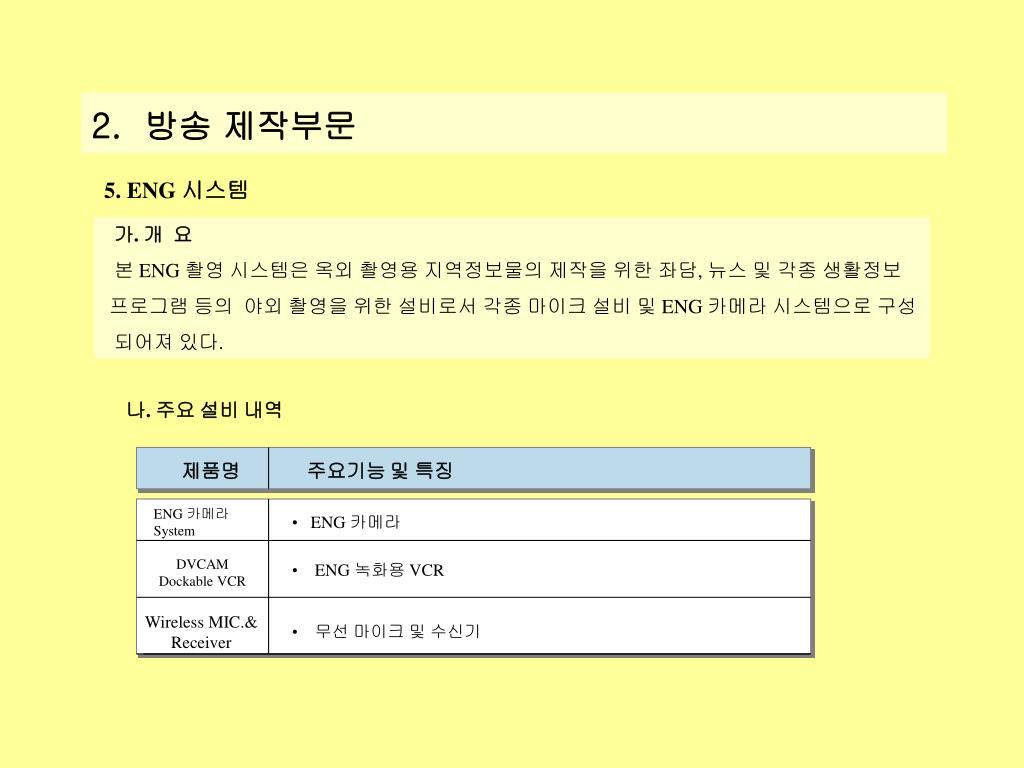

15. 2. 방송 제작부문 5. ENG 시스템 가. 개 요 본 ENG 촬영 시스템은 옥외 촬영용 지역정보물의 제작을 위한 좌담, 뉴스 및 각종 생활정보 프로그램 등의 야외 촬영을 위한 설비로서 각종 마이크 설비 및 ENG 카메라 시스템으로 구성 되어져 있다. 나. 주요 설비 내역 제품명 주요기능 및 특징 ENG 카메라 System • ENG 카메라 DVCAM Dockable VCR • ENG 녹화용 VCR Wireless MIC.& Receiver • 무선 마이크 및 수신기

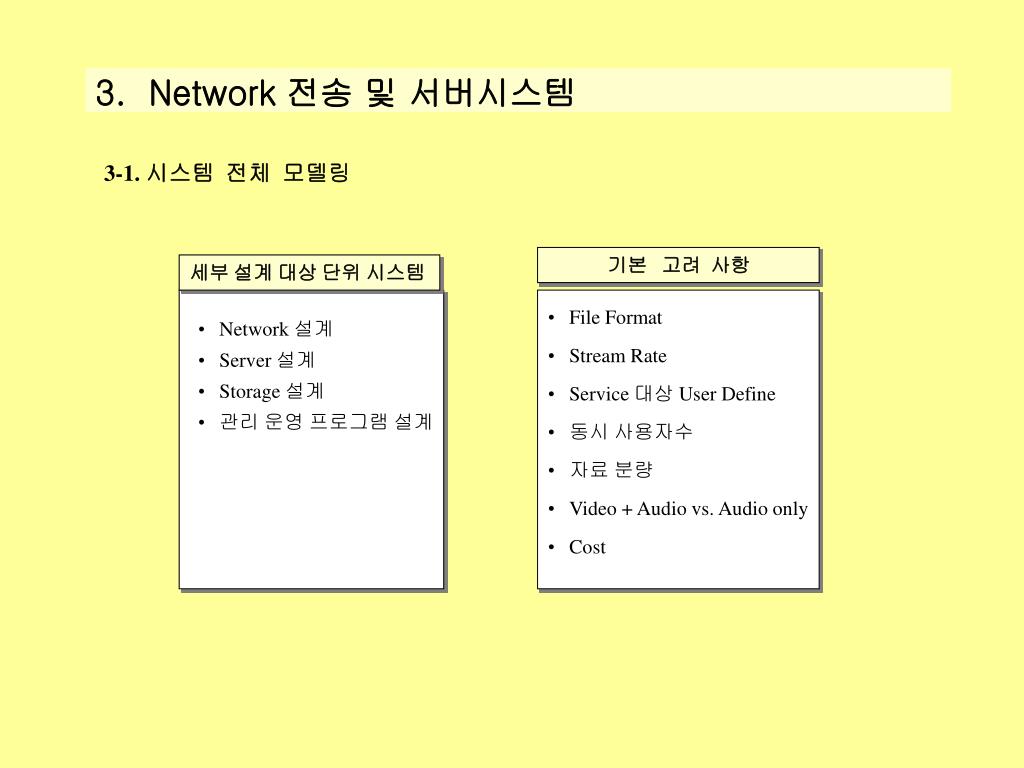

16. 3. Network 전송 및 서버시스템 3-1. 시스템 전체 모델링 기본 고려 사항 세부 설계 대상 단위 시스템 • File Format • Stream Rate • Service 대상 User Define • 동시 사용자수 • 자료 분량 • Video + Audio vs. Audio only • Cost • Network 설계 • Server 설계 • Storage 설계 • 관리 운영 프로그램 설계

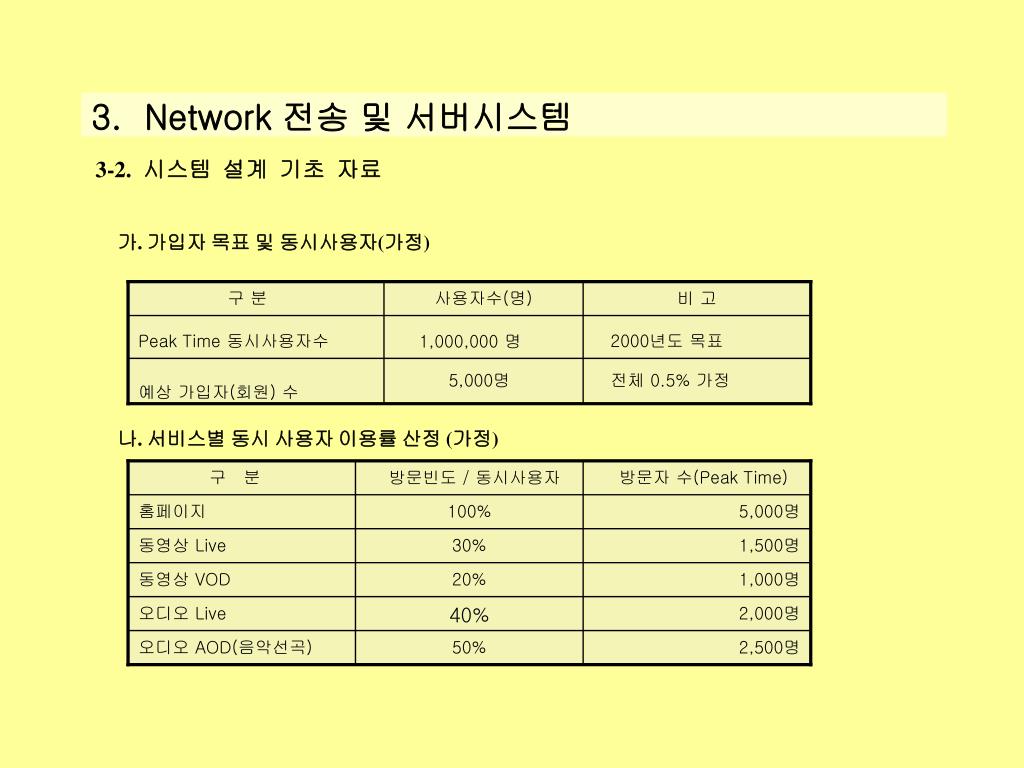

17. 3. Network 전송 및 서버시스템 3-2. 시스템 설계 기초 자료 가. 가입자 목표 및 동시사용자(가정) 구 분 사용자수(명) 비 고 Peak Time 동시사용자수 2000년도 목표 1,000,000 명 5,000명 전체 0.5% 가정 예상 가입자(회원) 수 나. 서비스별 동시 사용자 이용률 산정 (가정) 구 분 방문자 수(Peak Time) 방문빈도 / 동시사용자 홈페이지 100% 5,000명 동영상 Live 30% 1,500명 동영상 VOD 20% 1,000명 오디오 Live 40% 2,000명 오디오 AOD(음악선곡) 50% 2,500명

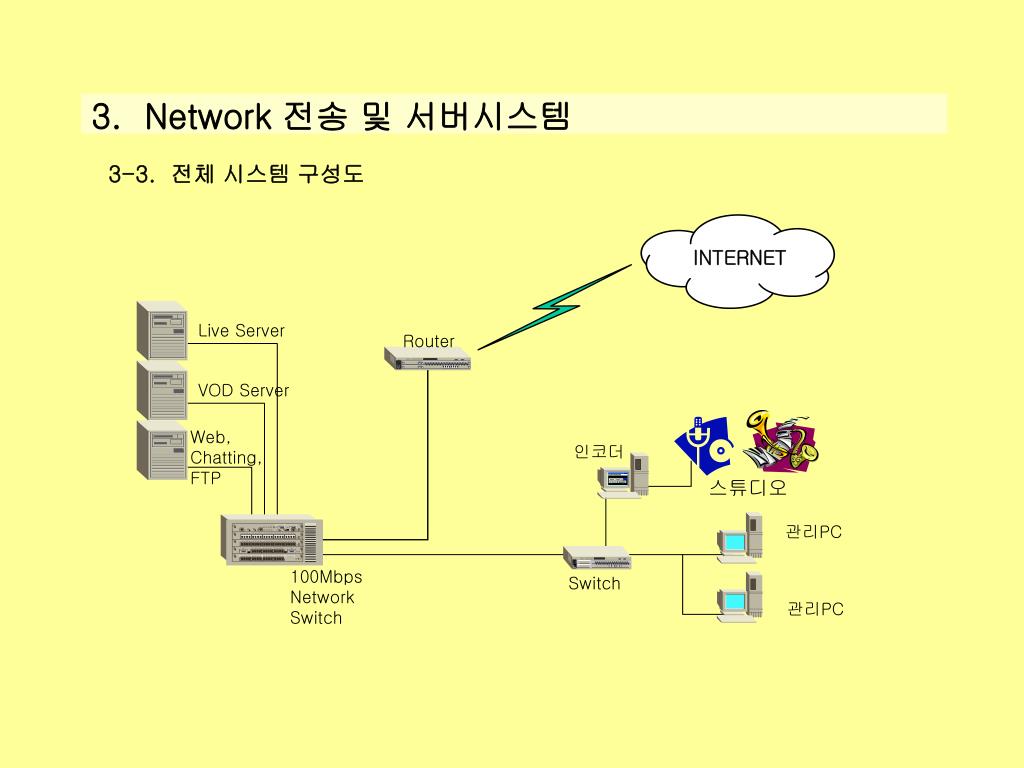

18. INTERNET 3. Network 전송 및 서버시스템 3-3. 전체 시스템 구성도 Live Server Router VOD Server Web, Chatting, FTP 인코더 스튜디오 관리PC 100Mbps Network Switch Switch 관리PC

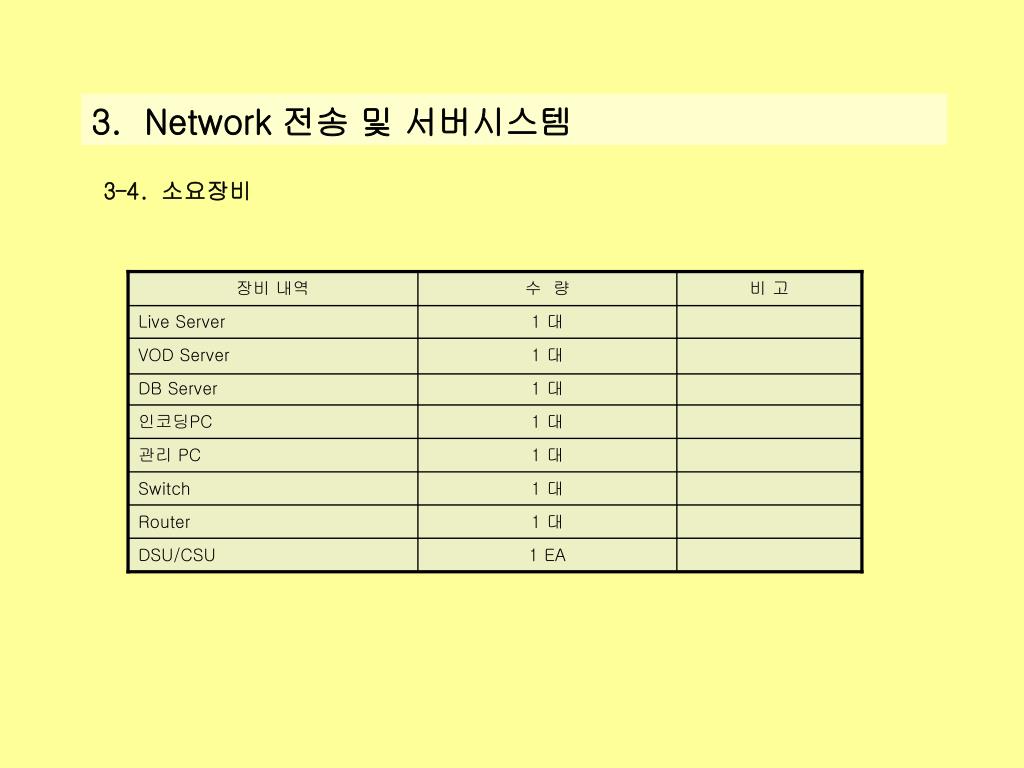

19. 3. Network 전송 및 서버시스템 3-4. 소요장비 장비 내역 수 량 비 고 Live Server 1 대 VOD Server 1 대 DB Server 1 대 인코딩PC 1 대 관리 PC 1 대 Switch 1 대 Router 1 대 DSU/CSU 1 EA

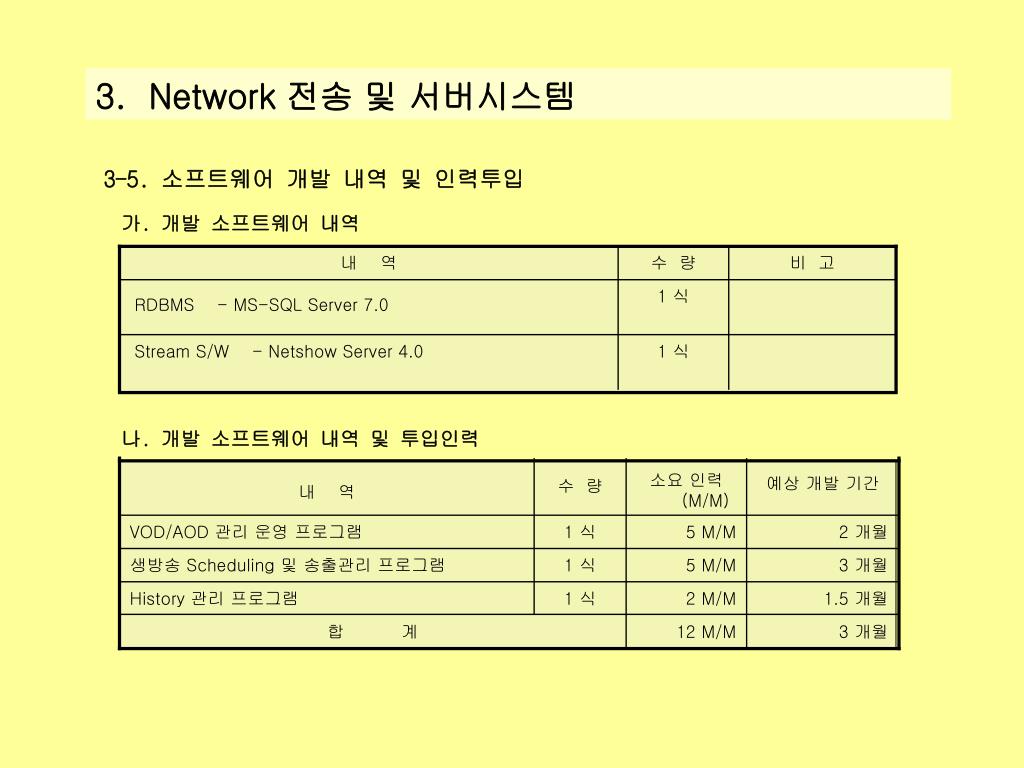

20. 3. Network 전송 및 서버시스템 3-5. 소프트웨어 개발 내역 및 인력투입 가. 개발 소프트웨어 내역 내 역 수 량 비 고 1 식 RDBMS - MS-SQL Server 7.0 Stream S/W - Netshow Server 4.0 1 식 나. 개발 소프트웨어 내역 및 투입인력 소요 인력 (M/M) 예상 개발 기간 수 량 내 역 VOD/AOD 관리 운영 프로그램 1 식 5 M/M 2 개월 생방송 Scheduling 및 송출관리 프로그램 1 식 5 M/M 3 개월 History 관리 프로그램 1 식 2 M/M 1.5 개월 합 계 12 M/M 3 개월

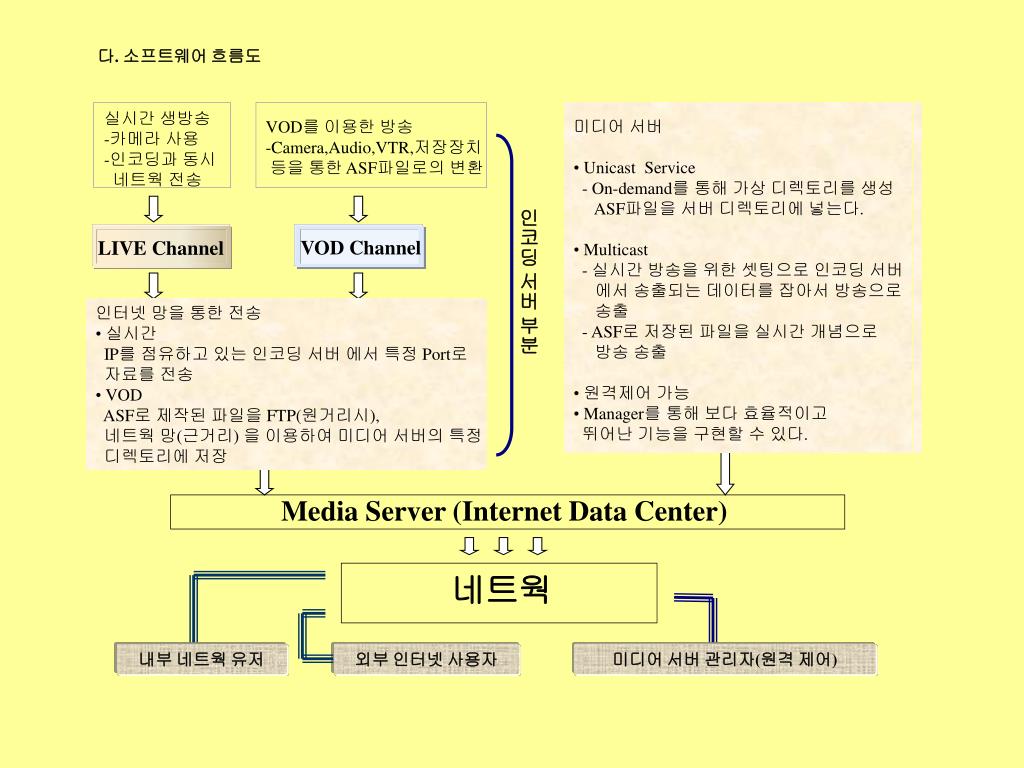

21. 다. 소프트웨어 흐름도 • 실시간 생방송 • -카메라 사용 • 인코딩과 동시 • 네트웍 전송 VOD를 이용한 방송 -Camera,Audio,VTR,저장장치 등을 통한 ASF파일로의 변환 • 미디어 서버 • Unicast Service • - On-demand를 통해 가상 디렉토리를 생성 • ASF파일을 서버 디렉토리에 넣는다. • Multicast • - 실시간 방송을 위한 셋팅으로 인코딩 서버 • 에서 송출되는 데이터를 잡아서 방송으로 • 송출 • - ASF로 저장된 파일을 실시간 개념으로 • 방송 송출 • 원격제어 가능 • Manager를 통해 보다 효율적이고 • 뛰어난 기능을 구현할 수 있다. 인코딩 서버 부분 VOD Channel LIVE Channel • 인터넷 망을 통한 전송 • 실시간 • IP를 점유하고 있는 인코딩 서버 에서 특정 Port로 • 자료를 전송 • VOD • ASF로 제작된 파일을 FTP(원거리시), • 네트웍 망(근거리) 을 이용하여 미디어 서버의 특정 • 디렉토리에 저장 Media Server (Internet Data Center) 네트웍 내부 네트웍 유저 외부 인터넷 사용자 미디어 서버 관리자(원격 제어)

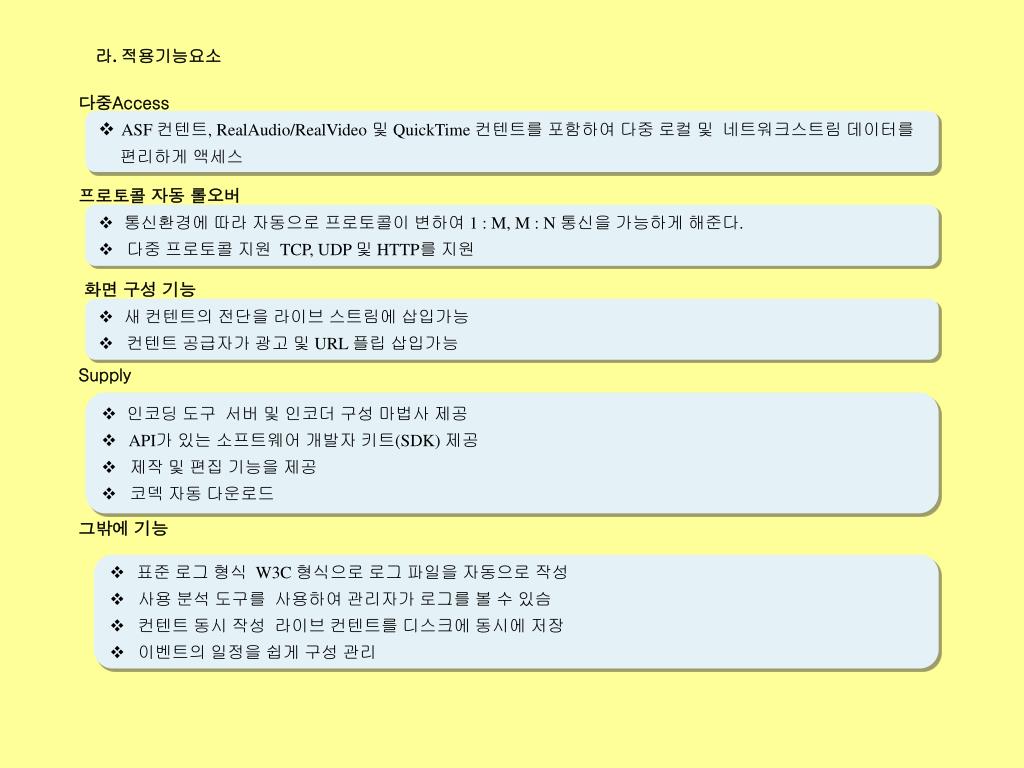

22. 라. 적용기능요소 다중Access • ASF 컨텐트, RealAudio/RealVideo 및 QuickTime 컨텐트를 포함하여 다중 로컬 및 네트워크스트림 데이터를 편리하게 액세스 프로토콜 자동 롤오버 • 통신환경에 따라 자동으로 프로토콜이 변하여 1 : M, M : N 통신을 가능하게 해준다. • 다중 프로토콜 지원 TCP, UDP 및 HTTP를 지원 화면 구성 기능 • 새 컨텐트의 전단을 라이브 스트림에 삽입가능 • 컨텐트 공급자가 광고 및 URL 플립 삽입가능 Supply • 인코딩 도구 서버 및 인코더 구성 마법사 제공 • API가 있는 소프트웨어 개발자 키트(SDK) 제공 • 제작 및 편집 기능을 제공 • 코덱 자동 다운로드 그밖에 기능 • 표준 로그 형식 W3C 형식으로 로그 파일을 자동으로 작성 • 사용 분석 도구를 사용하여 관리자가 로그를 볼 수 있슴 • 컨텐트 동시 작성 라이브 컨텐트를 디스크에 동시에 저장 • 이벤트의 일정을 쉽게 구성 관리

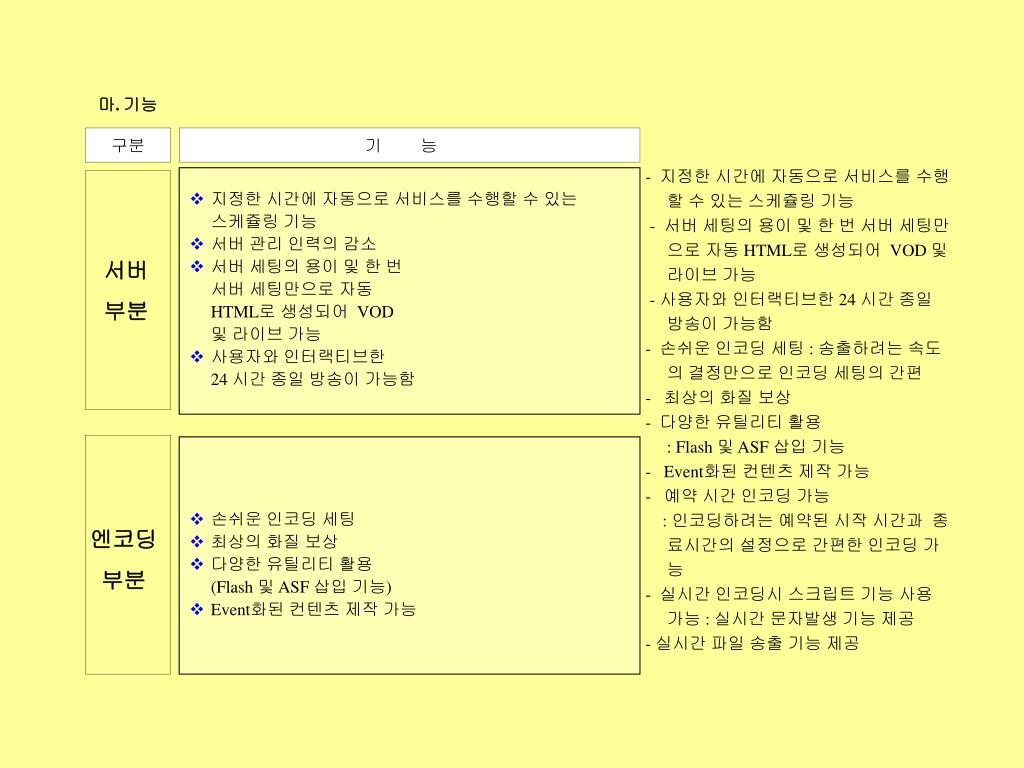

23. 마. 기능 -  지정한 시간에 자동으로 서비스를 수행할 수 있는 스케쥴링 기능 -  서버 세팅의 용이 및 한 번 서버 세팅만으로 자동 HTML로 생성되어 VOD 및 라이브 가능 - 사용자와 인터랙티브한 24 시간 종일 방송이 가능함 -  손쉬운 인코딩 세팅 : 송출하려는 속도의 결정만으로 인코딩 세팅의 간편 -   최상의 화질 보상 -  다양한 유틸리티 활용: Flash 및 ASF 삽입 기능 -   Event화된 컨텐츠 제작 가능 -   예약 시간 인코딩 가능 : 인코딩하려는 예약된 시작 시간과 종료시간의 설정으로 간편한 인코딩 가능 -  실시간 인코딩시 스크립트 기능 사용 가능 : 실시간 문자발생 기능 제공 - 실시간 파일 송출 기능 제공 구분 기 능 • 지정한 시간에 자동으로 서비스를 수행할 수 있는스케쥴링 기능 • 서버 관리 인력의 감소 • 서버 세팅의 용이 및 한 번 서버 세팅만으로 자동 HTML로 생성되어 VOD및 라이브 가능 • 사용자와 인터랙티브한 24 시간 종일 방송이 가능함 서버 부분 • 손쉬운 인코딩 세팅 • 최상의 화질 보상 • 다양한 유틸리티 활용(Flash 및 ASF 삽입 기능) • Event화된 컨텐츠 제작 가능 엔코딩 부분

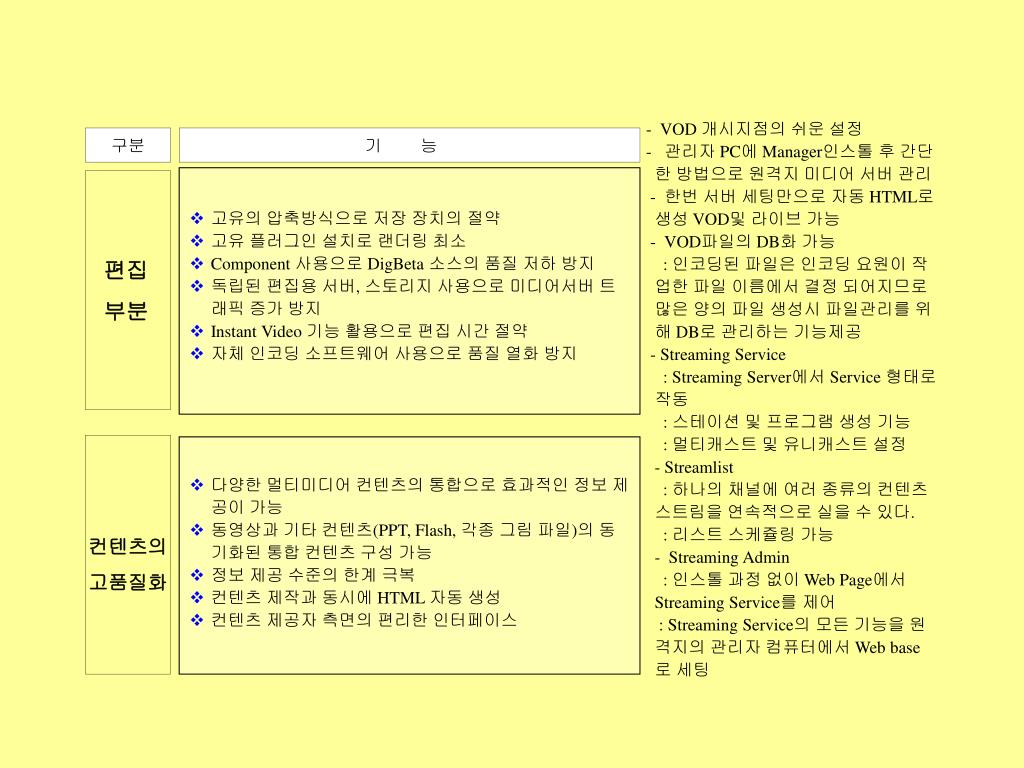

24.   -  VOD 개시지점의 쉬운 설정 -   관리자 PC에 Manager인스톨 후 간단한 방법으로 원격지 미디어 서버 관리 - 한번 서버 세팅만으로 자동 HTML로 생성 VOD및 라이브 가능 - VOD파일의 DB화 가능 : 인코딩된 파일은 인코딩 요원이 작업한 파일 이름에서 결정 되어지므로 많은 양의 파일 생성시 파일관리를 위해 DB로 관리하는 기능제공 - Streaming Service : Streaming Server에서 Service 형태로 작동 : 스테이션 및 프로그램 생성 기능 : 멀티캐스트 및 유니캐스트 설정 - Streamlist : 하나의 채널에 여러 종류의 컨텐츠 스트림을 연속적으로 실을 수 있다. : 리스트 스케쥴링 가능 -  Streaming Admin    : 인스톨 과정 없이 Web Page에서 Streaming Service를 제어 : Streaming Service의 모든 기능을 원격지의 관리자 컴퓨터에서 Web base로 세팅 구분 기 능 • 고유의 압축방식으로 저장 장치의 절약 • 고유 플러그인 설치로 랜더링 최소 • Component 사용으로 DigBeta 소스의 품질 저하 방지 • 독립된 편집용 서버, 스토리지 사용으로 미디어서버 트래픽 증가 방지 • Instant Video 기능 활용으로 편집 시간 절약 • 자체 인코딩 소프트웨어 사용으로 품질 열화 방지 편집 부분 • 다양한 멀티미디어 컨텐츠의 통합으로 효과적인 정보 제공이 가능 • 동영상과 기타 컨텐츠(PPT, Flash, 각종 그림 파일)의 동기화된 통합 컨텐츠 구성 가능 • 정보 제공 수준의 한계 극복 • 컨텐츠 제작과 동시에 HTML 자동 생성 • 컨텐츠 제공자 측면의 편리한 인터페이스 컨텐츠의 고품질화

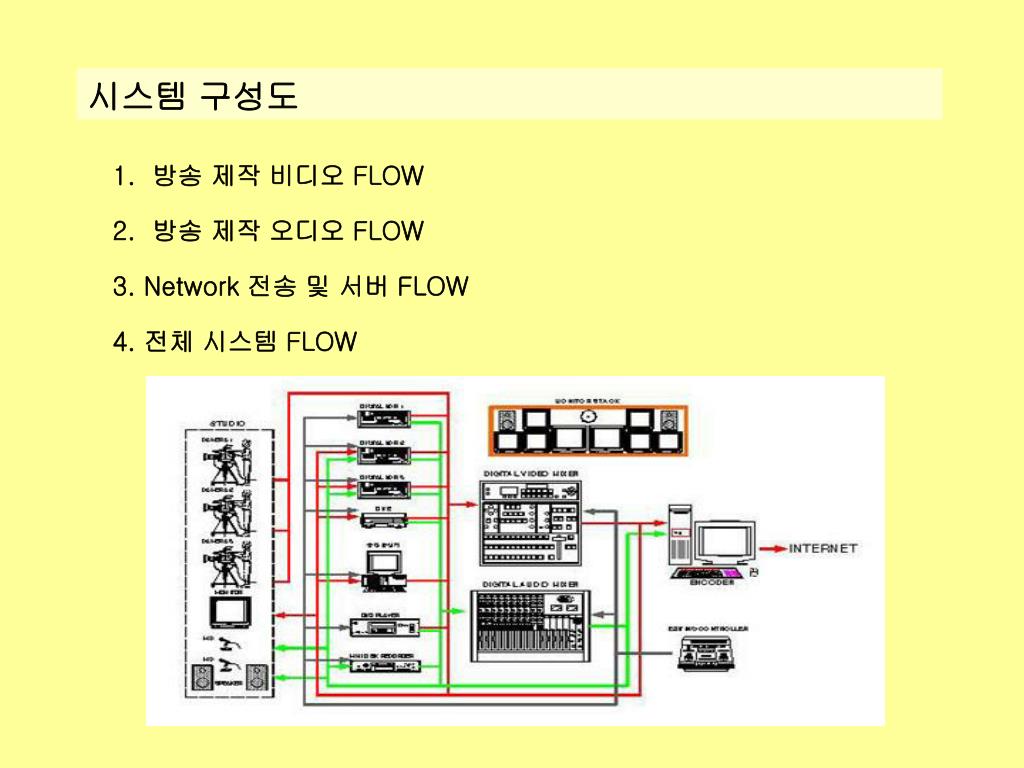

25. 시스템 구성도 1. 방송 제작 비디오 FLOW 2. 방송 제작 오디오 FLOW 3. Network 전송 및 서버 FLOW 4. 전체 시스템 FLOW
