笔记本 LCD 培训

1. 笔记本LCD培训 笔记本移动业务部 2006-3

2. 不能只注意显性规格 宽屏分辨率要注意 LCD屏幕长宽比例 LCD面板类型与亮度 对比度、响应时间、色彩、可视角度 LCD屏幕的选购技巧与保养 笔记本LCD屏幕的维修 镜面液晶

3. 不能只注意显性规格 宽屏分辨率要注意 LCD屏幕长宽比例 LCD面板类型与亮度 对比度、响应时间、色彩、可视角度 LCD屏幕的选购技巧与保养 笔记本LCD屏幕的维修 镜面液晶

4. 1.不能只注意显性规格 没有人怀疑，对于一款笔记本来说，显示屏就是它的“灵魂之窗”。在选购笔记本时，我们常常过于计较CPU、硬盘、内存的规格，而忽略了LCD面板的品质。在购买笔记本时，我们一般都只看显示屏尺寸大小，有无亮点暗点，而忽略了LCD面板的其它规格，例如面板种类、真实分辨率、反应时间、可视角度等。 连最保守的IBM也在屏幕上做文章，宽屏来了!

5. 1.不能只注意显性规格 商家提供的选择是：硬盘、内存、光驱、CPU等规格可选，而LCD的分辨率、尺寸大小却别无选择。这也难怪，LTPS、SXGA、WXGA这些字母看起来如同天书，并不好懂，因此，LCD的尺寸也就成了唯一可以标记的参数了，而厂商也都聪明的避开显示屏这一“灰色地带”不深做文章，让显示屏的各种详细参数不被消费者所重视到！ 形形色色的笔记本，屏幕看起来一样，其实里面大有不同

6. 不能只注意显性规格 宽屏分辨率要注意 LCD屏幕长宽比例 LCD面板类型与亮度 对比度、响应时间、色彩、可视角度 LCD屏幕的选购技巧与保养 笔记本LCD屏幕的维修

7. 2.宽屏分辨率要注意 这一年多来笔记本往两方面发展，一是越轻薄，二是多媒体。为了呈现多媒体的最佳影音效果，并将笔记本由商务办公的正经专业形象，拓展到个人、家用等工作以外的休闲市场。各家纷纷推出了多款宽屏幕笔记本，同时并强调了3D高效能与立体声。LCD尺寸上有8.9寸、10.4寸、12.1寸、13.3寸、14寸、15寸多种，由大屏幕到小屏幕，几乎都有宽屏幕的机种可供选择。 视频电子标准协会（VESA，Video Electronics Standards Association）所制订的宽屏幕规格，分辨率由1280 x 768到1920 x 1200不等，宽屏幕的比例，因为面板切割的效益考量为原因之一，目前有“15：9”、“15：10”、“16：10”三种主要的宽屏幕面板比例。

8. 2.宽屏分辨率要注意 目前12.1寸宽屏幕笔记本的分辨率规格为1280 x 800，14.1寸宽屏幕笔记本的分辨率规格是1280 x 768，15.2寸的宽屏幕笔记本分辨率是1280 x 854，15.4寸宽屏幕笔记本分辨率有1280 x 800、1680 x 1050、1920 x 1200三种，17寸宽屏幕笔记本分辨率是1440 x 900、1920 x 1200。 H520 S260

9. LCD的标准分辨率 • 标准分辨率是LCD独有的概念，标准分辨率指的是LCD液晶板的物理像素数目，在这个分辨率下，LCD上的每一个真实的物理像素与一个逻辑像素一一对应，显示效果最为清晰。而在其它分辨率下，由于需要使用多个物理像素表示一个逻辑像素，显示图像的边缘就会模糊不清。而标准分辨率也称为最大分辨率，是LCD显示器所能显示的最高分辨率。

10. VGA：全称是Video Graphics Array，这种屏幕现在一般在本本里面已经绝迹了，是很古老的本本使用的屏幕，支持最大分辨率为640×480，但现在仍有一些小的便携设备还在使用这种屏幕。 • SVGA：全称Super Video Graphics Array，属于VGA屏幕的替代品，最大支持800×600分辨率，屏幕大小为12.1英寸，由于像素较低所以目前采用这一屏幕的本本也是少之又少了。 • XGA：全称Extended Graphics Array，这是一种目前笔记本普遍采用的一种LCD屏幕，市面上将近有80%的笔记本采用了这种产品。它支持最大1024×768分辨率，屏幕大小从10.4英寸、12.1英寸、13.3英寸到14.1英寸、15.1英寸都有。 • SXGA+：全称Super Extended Graphics Array，作为SXGA的一种扩展SXGA+是一种专门为笔记本设计的屏幕。其显示分辨率为1400×1050。由于笔记本LCD屏幕的水平与垂直点距不同于普通桌面LCD，所以其显示的精度要比普通17英寸的桌面LCD高出不少 • UVGA：全称Ultra Video Graphics Array，这种屏幕应用在15英寸的屏幕的本本上，支持最大1600×1200分辨率。由于对制造工艺要求较高所以价格也是比较昂贵。目前只有少部分高端的移动工作站配备了这一类型的屏幕。

11. WXGA(Wide Extended Graphics Array):作为普通XGA屏幕的宽屏版本，WXGA采用16:10的横宽比例来扩大屏幕的尺寸。其最大显示分辨率为1280×800。由于其水平像素只有800，所以除了一般15英寸的本本之外，也有许多12.1英寸的本本采用了这种类型的屏幕。 • WXGA+(Wide Extended Graphics Array):这是一种WXGA的的扩展，其最大显示分辨率为1280×854。由于其横宽比例为15:10而非标准宽屏的16:10。所以只有少部分屏幕尺寸在15.2英寸的本本采用这种产品。 • WSXGA+(Wide Super Extended Graphics Array)：其显示分辨率为1680×1050，除了大多数15英寸以上的宽屏笔记本以外，目前较为流行的大尺寸LCD-TV也都采用了这种类型的产品。 • WUXGA(Wide Ultra Video Graphics Array)：和4:3规格中的UXGA一样，WUXGA屏幕是非常少见的，其显示分辨率可以达到1920×1200。由于售价实在是太高所以鲜有笔记本厂商采用这种产品。目前已知的只有工作站级的DELL Inspiron 8600和Apple PowerBook G4采用这一分辨率的产品。

12. 不能只注意显性规格 宽屏分辨率要注意 LCD屏幕长宽比例 LCD面板类型与亮度 对比度、响应时间、色彩、可视角度 LCD屏幕的选购技巧与保养 笔记本LCD屏幕的维修 镜面液晶

13. 3.LCD屏幕长宽比例 看了这么多的4：3传统比例与各式的宽屏幕LCD比例后，传统4：3的LCD屏幕不论尺寸的大小为何，都保持一定的比例，但是宽屏幕目前来看分有“15：10”、“16：10”、“15：9”几种规格。不管哪种比例的LCD面板的售价最高，消费者较关心的是，该不该选择宽屏幕笔记本，或是传统的4：3最适合呢？ 由屏幕分辨率的大小来看，宽同样是1280，长分别为768、800、854、1024的情况下，1280 x 1024可见到最多的画面文字，再来是1280 x 854，接下来是1280 x 800，而1280 x 768见到的画面长度最短。

14. 3.LCD屏幕长宽比例 刚刚比较了面板的大小，接下来看屏幕分辨率对于浏览网页或文书处理，会有怎样的影响。一般来说，分辨率越大可见得的文字量就越多。若是一样的屏幕分辨率1024 x 768，15寸笔记本的字体，会比12寸的字体大上许多，较方便浏览，但是只要分辨率一样，不管LCD大小为何，画面所呈现的图文数量是相同的。 目前的网页预设的分辨率多为1024 x 768，若是相同的浏览器画面，在不同分辨率的笔记本上浏览，就有不同的效果。1280 x 1024可见到的画面变宽了，可见到的行数也变多了。1280 x 768见到的画面变宽了，但是行数则不变。若网站的画面预设是随着浏览者的分辨率而调整到最大，分辨率越大所见得的图文数量与行数都越多。若网站的画面预设是固定大小的，1280 x 1024所见到的画面宽度不变（右方留有空白），但是总行数增多。1280 x 768所见到的画面宽度（右方留有空白）与行数都不变。

15. 3.LCD屏幕长宽比例 宽屏幕的笔记本，除了可以浏览跟传统4：3屏幕相同的资料量外，右方还多了一块空白，可以同时开启MSN或ICQ等实时通讯软件，空间的利用更充分。即使是LCD大小与分辨率都一样的笔记本，也会因外观与造型设计上的不同，而给人不同的视觉感受。 T400

16. 不能只注意显性规格 宽屏分辨率要注意 LCD屏幕长宽比例 LCD面板类型与亮度 对比度、响应时间、色彩、可视角度 LCD屏幕的选购技巧与保养 笔记本LCD屏幕的维修 镜面液晶

17. 4.LCD面板类型与亮度 面板类型 目前的笔记本多数使用非晶硅TFT LCD（a-Si Thin Film Transistor Liquid Crystal Display），部分厂商就直接在表面作不同的加工处理而展现不同的特色，例如IPS、MVA可以提高LCD TV的视角、对比与色彩饱和度。其它还有不同的各家技术，TFT LCD的画质表现的更加优秀。富士通的P5020笔记本就使用了SuperFine镜面液晶屏幕，在屏幕外覆有一层聚丙烯酸保护层，LCD像多了一层玻璃保护，也增添了质感。

18. 常见的液晶显示器按物理结构分为四种： • （1）扭曲向列型（TN－Twisted Nematic）； • （2）超扭曲向列型（STN－Super TN）； • （3）双层超扭曲向列型（DSTN－Dual Scan • Tortuosity Nomograph）； • （4）薄膜晶体管型（TFT－Thin Film Transistor）。

19. 至于最近常听到的LTPS低温多晶硅面板（LTPS，Low Temperature Poly-Silicon），其液晶型态较活跃，构造跟制程上都跟非晶硅TFT LCD不相同，除了具有高反射、高亮度、低反应时间、更省电特性外，面板的接头数目并可相对减少，未来更可与OLED（有机电激发光二极管）技术搭配，使LTPS面板更薄、更亮、更省电。但是目前LTPS面板的制程需要多两、三道光罩，材料跟制造成本都比较高，主要应用在中小尺寸面板，较一般面板贵了约20%。例如华硕S300N就是使用LTPS LCD。

20. 4.LCD面板类型与亮度 亮度 LCD亮度以平方米烛光（cd/m2）或者NIT（流明）为单位。平方烛光又叫NIT流明，NIT一般用来表示LCD和CRT显示器的亮度。流明并不是亮度单位，而是“光通量”的单位，等于一烛光的均匀点光源在单位立体角内发出的光通量，它说明光能的强弱。市面上的桌上型LCD因为背光灯管的数量比笔记本LCD多，一般来说亮度比笔记本亮，约200 NITS到300NITS。除了亮度比较外，部分低价的LCD可能会发生亮度不均匀的情形，称之为“Mura”，中心的亮度高，而边框区域亮度低，这就导致成像质量差，甚至失真的情况。 宠爱 H180

21. 不能只注意显性规格 宽屏分辨率要注意 LCD屏幕长宽比例 LCD面板类型与亮度 对比度、响应时间、色彩、可视角度 LCD屏幕的选购技巧与保养 笔记本LCD屏幕的维修 镜面液晶

22. 5.对比度、响应时间、色彩、可视角度 对比度 对比度指在暗室中，LCD在白色全亮与黑色全暗，两者的亮度比较，是LCD能否呈现丰富的色阶的决定参数，对比度越高，画面层次感就越好。即使在观看亮度很高的照片时，黑暗部位的细节也可以清晰呈现。

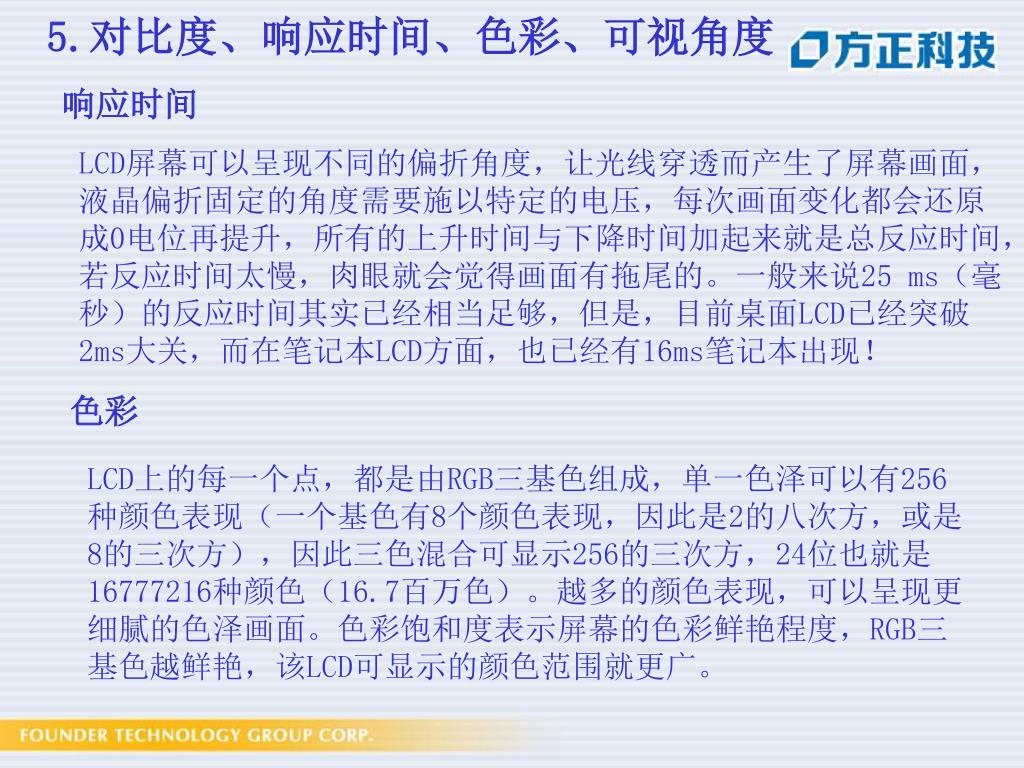

23. 5.对比度、响应时间、色彩、可视角度 响应时间 LCD屏幕可以呈现不同的偏折角度，让光线穿透而产生了屏幕画面，液晶偏折固定的角度需要施以特定的电压，每次画面变化都会还原成0电位再提升，所有的上升时间与下降时间加起来就是总反应时间，若反应时间太慢，肉眼就会觉得画面有拖尾的。一般来说25 ms（毫秒）的反应时间其实已经相当足够，但是，目前桌面LCD已经突破2ms大关，而在笔记本LCD方面，也已经有16ms笔记本出现！ 色彩 LCD上的每一个点，都是由RGB三基色组成，单一色泽可以有256种颜色表现（一个基色有8个颜色表现，因此是2的八次方，或是8的三次方），因此三色混合可显示256的三次方，24位也就是16777216种颜色（16.7百万色）。越多的颜色表现，可以呈现更细腻的色泽画面。色彩饱和度表示屏幕的色彩鲜艳程度，RGB三基色越鲜艳，该LCD可显示的颜色范围就更广。

24. 5.对比度、响应时间、色彩、可视角度 可视角度 LCD一开始的可视角度并不高，若有3个人在笔记本前讨论同一份文件，两旁的人由斜的角度观看LCD画面，易造成颜色的失真，可视角度当然越大越好。如果LCD本来的可视角度仅有90度（即左右各45度），加上了多家面板厂商各自的独家技术，在LCD表面作镀膜等处理，便可提高视角到140度，甚至也提高了对比与色彩饱和度。 T370

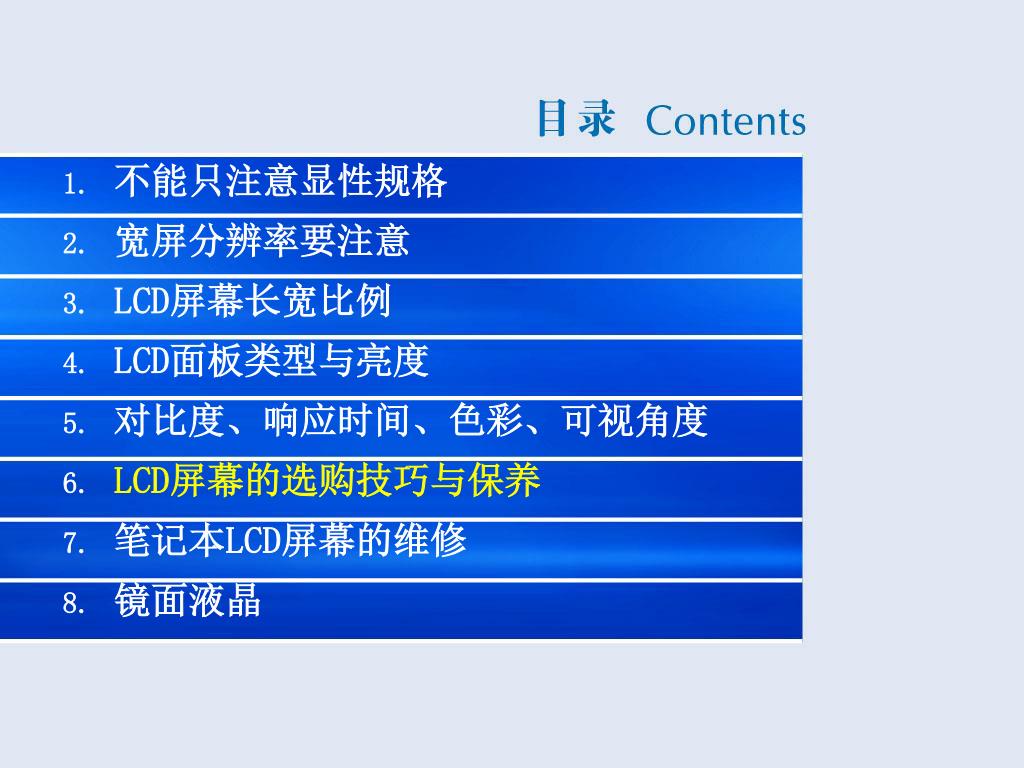

25. 不能只注意显性规格 宽屏分辨率要注意 LCD屏幕长宽比例 LCD面板类型与亮度 对比度、响应时间、色彩、可视角度 LCD屏幕的选购技巧与保养 笔记本LCD屏幕的维修 镜面液晶

26. 6.LCD屏幕的选购技巧与保养 笔记本屏幕的选购 常遇到朋友说想买笔记本，第一个询问的就是预算与品牌好恶问题，接下来问想要多大尺寸与多少轻重的笔记本，却往往无法自行决定，似乎在动了购买笔记本的念头后，完全没考虑过LCD尺寸大小的问题。可见得目前多数人对于笔记本的屏幕规格与品质，尚未有个人化的要求。拿到DM传单，反而频频询问CPU是不是最新的？硬盘跟内存有多大？是不是Centrino？嗯，这些规格当然也相当重要，但是笔记本的灵魂之窗“LCD”，可是得长时间眼睛注视，若是分辨率、色彩表现、尺寸大小不满意，可是影响最大的，除了LCD本身规格外，非得好好考虑是不是自己所喜欢、接受的画面表现。

27. 6.LCD屏幕的选购技巧与保养 笔记本屏幕的选购 12寸12寸或者以下的笔记本主打轻薄，因此LCD面板讲究重量与亮度，面板重量要求在260g以下，亮度约为200NITS 14寸14寸笔记本占有率高，面板产能较大，LCD面板除重量和亮度有要求外，还有价格。13.1寸与13.3寸是特殊尺寸，相较于其它尺寸价格较高。 15寸15寸笔记本通常不强调移动性，重量超过2KG。面板要求较低，但对于多媒体笔记本来说，解析度须有多种选择，亮度提高，单灯管亮度约为280NITS，或采用双灯管面板。 17寸 大尺寸笔记本对于画质要求更高，对于LCD面板重量要求在700g以下，亮度达到500NITS（与桌面LCD相当）。如果反映时间小于12ms则更佳。

28. 6.LCD屏幕的选购技巧与保养 笔记本LCD的保养与维护 一般来说，笔记本的上盖，负重为1.5公斤左右，因此放个鼠标，或几本书都不成问题。虽然外盖采用金属的铝镁合金，但是人踩上去，可是会压坏面板造成破裂的，因此平时尽量不要在笔记本的上方置放重物。

29. 6.LCD屏幕的选购技巧与保养 笔记本LCD的保养与维护 此外，还有一个值得深思的问题，那就是笔记本需不需要使用屏幕保护程序呢？ 以前使用CRT屏幕时，若计算机暂停操作，画面长时间保持不变，CRT屏幕的电子光束一直射在萤光层的相同区域，容易因为萤光层的疲劳而造成屏幕的老化，甚至映像管被射穿。因此使用CRT屏幕时，使用屏幕保护程序，有助于避免屏幕的损坏。 到了使用LCD的桌上型计算机与笔记本，善用屏幕保护程序的好习惯也一直跟随着大家，且屏幕保护程序可以显现各式有趣画面，并避免计算机画面被他人窥视。Windows XP一安装好，预设就有一组屏幕保护程序，设定停止计算机操作十分钟后，自动进入屏幕保护程序。

30. 6.LCD屏幕的选购技巧与保养 笔记本LCD的保养与维护 其实，LCD使用屏幕保护程序并没有任何好处，长时间使用屏幕保护程序甚至还有负面影响呢！LCD只要有画面，液晶分子就一直处于工作状态，即使是屏幕保护程序，液晶也是全速在运作。为了呈现更漂亮的3D屏幕保护程序，系统甚至得比平时更显忙碌呢！LCD本身有一定的使用寿命，加上闲置时屏幕保护程序运行时间，甚至会缩短LCD的寿命。虽然LCD自然会老化，但也不要让屏幕保护程序成了LCD杀手之一。 且笔记本常常只使用电池在运作，离开计算机时，最好将LCD关闭。至于关闭LCD屏幕的方式各家都不一定，但是直接将LCD上盖阖上，系统变会自动进入待机状态，掀起屏幕会自动回到先前的工作状态。或自行设定，几分钟后若没有操作，直接进入休眠状态亦可。部分的笔记本可以直接将屏幕关闭，但是所有的计算机操作仍全速在进行。 若不想管太多笔记本的电源设定，可直接在Windows的电源管理程序中设定多久时间后，关闭屏幕，甚至关闭硬盘或待命，就不需要时时为了电源管理的事情操心了。

31. 不要用硬物在LCD上“指指点点”

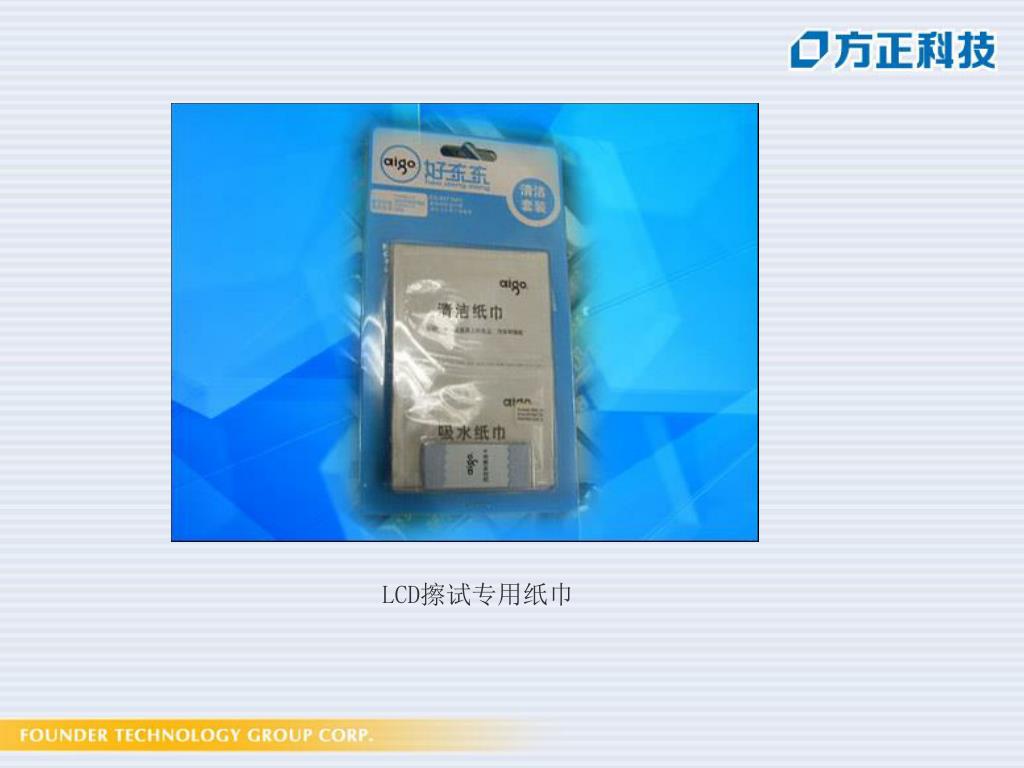

32. LCD擦试专用纸巾

33. 不正确的擦试方法

34. 正确的擦试方法（请在关闭电源下进行）

35. 不能只注意显性规格 宽屏分辨率要注意 LCD屏幕长宽比例 LCD面板类型与亮度 对比度、响应时间、色彩、可视角度 LCD屏幕的选购技巧与保养 笔记本LCD屏幕的维修 镜面液晶

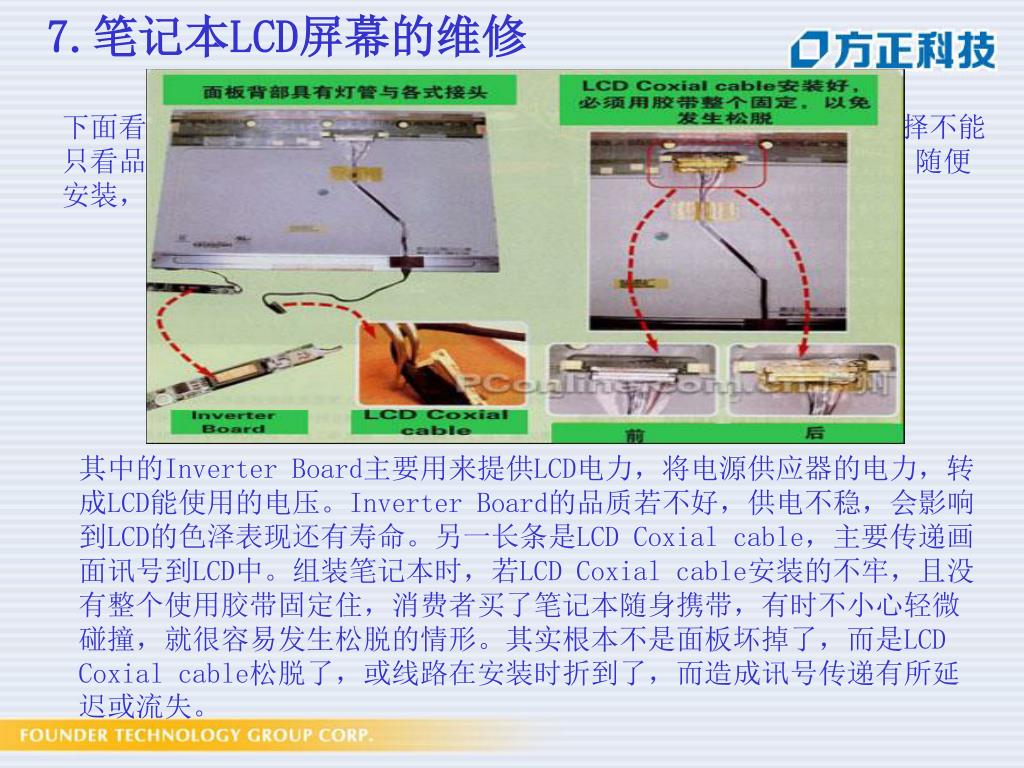

36. 7.笔记本LCD屏幕的维修 下面看看，如何更换或者升级LCD面板！在更换与升级时，面板的选择不能只看品质，它与笔记本连接的组件与接头也相当重要，若省掉成本，随便安装，即使选了不错的LCD，笔记本的屏幕显示还是会常常出问题。 其中的Inverter Board主要用来提供LCD电力，将电源供应器的电力，转成LCD能使用的电压。Inverter Board的品质若不好，供电不稳，会影响到LCD的色泽表现还有寿命。另一长条是LCD Coxial cable，主要传递画面讯号到LCD中。组装笔记本时，若LCD Coxial cable安装的不牢，且没有整个使用胶带固定住，消费者买了笔记本随身携带，有时不小心轻微碰撞，就很容易发生松脱的情形。其实根本不是面板坏掉了，而是LCD Coxial cable松脱了，或线路在安装时折到了，而造成讯号传递有所延迟或流失。

37. 7.笔记本LCD屏幕的维修 正因为刚刚所介绍的两个LCD接头（Inverter Board和LCD Coxial cable上的）并不统一，各家笔记本厂商依照自行需求，这两个接头有尺寸上的差异，各家不同。因此即使是一样的面板，不同接头就是无法换装。 笔记本维修中心通常会拒修别家的笔记本，很大一部分原因就是面板的接头完全不一样，根本无法安装。

38. 不能只注意显性规格 宽屏分辨率要注意 LCD屏幕长宽比例 LCD面板类型与亮度 对比度、响应时间、色彩、可视角度 LCD屏幕的选购技巧与保养 笔记本LCD屏幕的维修 镜面液晶

39. 什么是镜面液晶？ 所谓「镜面液晶」主要是面板光洁如镜，将液晶的涂层技术与玻璃面板相结合，透过这种极为光滑的面板和低反射涂层，可大幅的减少面板表面的光线散射与反射，从而 得到丰富、饱满、逼真的色彩还原效果，尤其可以降低周围环境对屏幕的反射光线影响，具有高亮度、超大视角、高对比度等方面特质。

40. 镜面液晶的优点？ 「镜面液晶」不仅具有耗电低，尤其在色彩饱和度、亮度、对比度上更为出色，在显示Haze值上，一般传统液晶屏幕都会有25%-40%之间的阴霾值，而使用「镜面液晶」在Haze几乎呈现是零，也就是说光洁的面板，可视的区域都比一般液晶板强许多。在亮丽表现上，「镜面液晶」可达到480P ，比一般传统的液晶屏幕的只有45-150P亮丽许多，尤其是在观看细致的影像时，具有良好的透光性，在相当细微的部份也能清楚呈现。

41. 各厂商使用镜面液晶对比？ • HP高亮屏：HP高亮屏具有专有的BrightView(超亮屏)技术，显示画面更为清晰、明亮、绚丽，画质也比一般显示屏更高，即使在户外的阳光下使用，仍能保持画面的清晰，移动办公及进行娱乐享受都可以随时随地的不受影响。

42. 东芝超亮炫彩屏：东芝超亮炫彩屏运用“Clear Supper View LCD”技术及具有革命性意义的“双涂层”技术，高亮度的屏幕亮度高达400流明，而最新一代的CSV屏幕(Clear Super View)亮度为惊人的600流明，东芝超亮炫彩屏追求的是最高的清晰度和锐度，不但使屏对比度更高、可视角度更大及显示的画质效果出众，并且因为运用了“双涂层”技术，不会产生一般高亮屏会出现的内光散射与外光反射问题。

43. SONY的瑰丽屏：SONY借助于Clear Bright液晶技术和Clear Bright LCD纯黑液晶屏技术打造了名振江湖的SONY的瑰丽屏，Clear Bright液晶技术是SONY独有的液晶面板技术，通过内部结构的调节极大地提高了明亮度，屏幕表现亮度高及色彩锐利、饱满，而Clear Bright LCD纯黑液晶屏技术则是用低反射涂层消除屏幕表面的光线散射与反射，从而使画面表现更丰富、逼真。

44. 三星：以显示设备闻名的三星液晶屏也有自己的一套，三星屏幕运用独有的Wise View液晶技术使屏幕的动态响应时间、分辨率、亮度、对比度和可视角度都大大提升，更大的可视角度可以在家庭影音多媒体娱乐中多人观看，而更快的响应时间对争分夺秒的游戏娱乐更是意义重大。

45. TCL独创的丽屏的含义：TCL独创的丽屏含义包括：锐屏——宽幅显示——亮屏——镜面——快速响应时间，以此共同标定清晰、轻薄、艳丽的显示技术。TCL独创的丽屏的含义：TCL独创的丽屏含义包括：锐屏——宽幅显示——亮屏——镜面——快速响应时间，以此共同标定清晰、轻薄、艳丽的显示技术。
