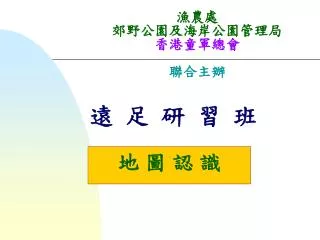

漁農處郊野公園及海岸公園管理局香港童軍總會聯合主辦漁農處郊野公園及海岸公園管理局香港童軍總會聯合主辦地圖認識遠足研習班

1. 地圖認識 • 甚麼是地圖？ • 地圖的種類 • 地圖閱讀的意義 • 圖邊資料 • 地圖保養 • 地圖摺法

1.1 甚麼是地圖？ • 記錄地面上地形和事物的實用圖表 • 地圖製作是一個很複雜的過程 • 首先由測量員運用極精密的儀器在空中及地面測量 • 然後由繪圖員把這些資料繪在地圖裡 • 在地圖裡，我們將會找到等高線，等深線，比例尺，方向標，格子網，符號等等

1.2 地圖的種類 • 地形圖：將地面的事物包括地形，河流，公路，小徑及村落等表達出來，在本港 1：20000的地圖較適用於野外旅程。 • 城市圖：只表示出街道與市區的重點 • 測量圖：　表示細微的地圖資料；通常比例由 l：600到1：5000 • 其地　：氣侯分佈圖，海事圖，航空圖，旅遊圖等

1.3 地圖閱讀的意義 • 認識和了解地圖上的資料，應用於實地上 • 透過地圖上符號（圖例）推算出實際地面情況 • 從等高線理解出山形地勢 • 每張地圖的準確程度，可靠性及時間性都有偏差，可運用圖上的簡史如測量日期，覆量日期去估計其可靠性

1.4 圖邊資料（Marginal Information） 圖名編號比例組別版次索引圖版權機構地圖書體座標數據正北，磁北及方格北，差距比例尺方格網區測量機構圖例本圖簡史 • 以文字、數字及符號說明該地圖的一切資料

1.5 地圖保養 • 用膠袋封妥或加上保護膜，避免受雨水淋濕而破損 • 使用時，避免地圖受石塊，樹枝及筆尖所刺穿 • 不要在地圖上直接書寫 • 舊有地圖需依照原有摺紋摺疊

1.6 地圖摺法 3 1 4 2

2. 比例及距離 • 比例種類 • 距離與面積的關係 • 距離 • 習用圖例 • 一般常見的地圖圖例

2.1 比例種類 • 文字表達：例如：１厘米比１千米（１ＣＭＴＯ１ＫＭ） • 比例尺： • 分數比 • 比例式：例如 1：20000, 1：5000

2.2 距離與面積的關係 • 實地距離在1：10,000的地圖上比較在1：20,000的地圖上長度會大一倍；但面積則為開方倍數加大或縮小 1 : 20000

2.3 距離 • 量度地圖兩點之距離，必須以圖例中心點為準 • 直線的距離－利用直尺或紙邊在地圖上量度距離 • 曲線的距離－將整段曲線分成若干段直線拉度或利用線來量度，誤差較少，最為理想。 • 粗略估計距離

香港1：20,000（HM2OC）地圖上每一方格的任何一邊長度通常都是5CM。實際距離是1公里。可以利用來作粗略估計地面上事物的實際距離。香港1：20,000（HM2OC）地圖上每一方格的任何一邊長度通常都是5CM。實際距離是1公里。可以利用來作粗略估計地面上事物的實際距離。

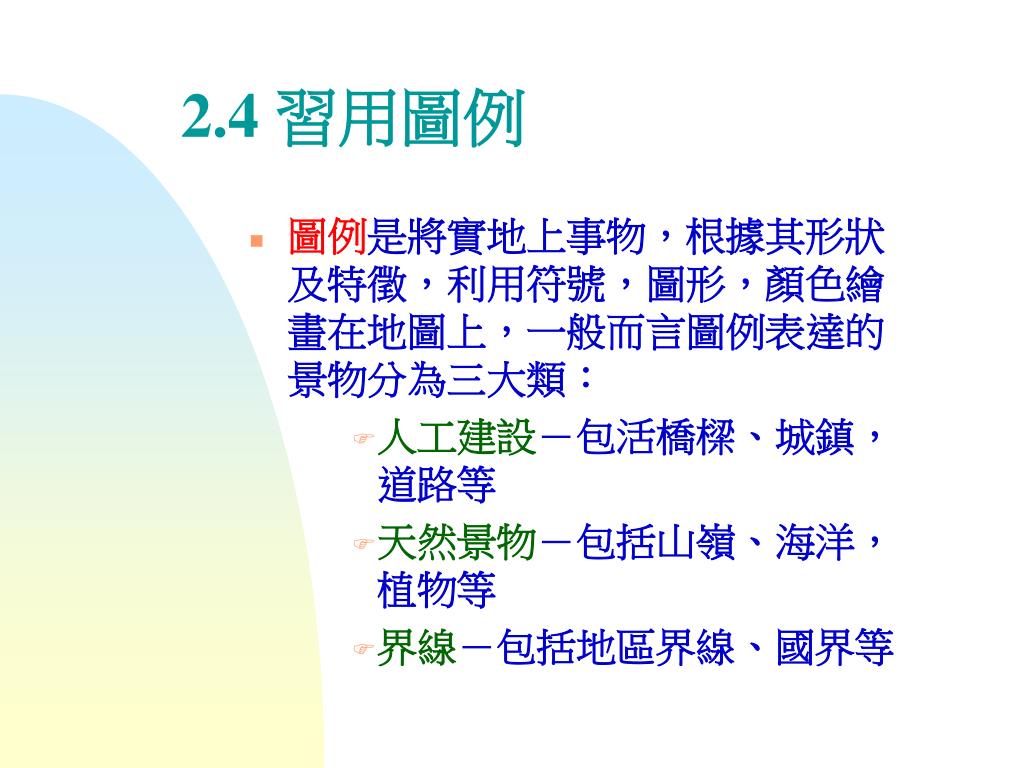

2.4 習用圖例 • 圖例是將實地上事物，根據其形狀及特徵，利用符號，圖形，顏色繪畫在地圖上，一般而言圖例表達的景物分為三大類： • 人工建設－包活橋樑、城鎮，道路等 • 天然景物－包括山嶺、海洋，植物等 • 界線－包括地區界線、國界等

2.5 地圖上各種慣用顏色 • 藍－有關水的形態加河流、湖、海等 • 綠－有關的植物如山林、草地、耕地等 • 啡－有關地的形態如沙灘、砂地、等高線等 • 紅－主要公路及其他行車路線等 • 黑－小路、橋樑、鐵路，架空電纜等 • 灰－建築物、峭壁、漂石、岩石等。

2.6 一般常見的地圖圖例

3 地圖方格網座標 • 網格系統（Grid Reference） • 網格座標之讀法 • 網格坐標的讀法舉例

3.1 網格系統（Grid Reference） • 網格的意義： • 一個地圖上的考查系統，在地圖畫上很多橫直交錯的網線（Grid line），稱為地圖網（Grid Map），或簡稱網格（Grid），以顯示地圖上的的位置

網格中橫直兩組直線相交成直角組成 • 縱線叫東距線（Eastings），是表示網線起原點（0 ）東向之距離。 • 橫線叫北距線（Northings），是表示從起源點而北向之距離。 • 閱讀坐標時先讀東距線，後讀北距線。

網格系統乃依墨卡托方格網系統（ＵＴＭ），因此香港位於東向114（114E），分別坐落於第49區（即114E之西面）及5O區（即114E之東面）網格系統乃依墨卡托方格網系統（ＵＴＭ），因此香港位於東向114（114E），分別坐落於第49區（即114E之西面）及5O區（即114E之東面）

3.2 網格坐標的讀法舉例： KV 23 22 82 • ( C點） • 四位座標 KV 22 81 • 六位座標 KV 224 813 • 八位座標 KV 22458137 • A • C 7 3 5 • B 81 4 23 22

4. 等高線及地勢 • 高度表示法 • 觀察等高線要點 • 地形表示方法 • 在野外普通的地貌識別 • 橫切面圖

4.1 高度表示法 • 暈滃法－利用順沿斜坡之短線（暈滃線）表示高低，短線越疏遠，坡度越平緩；坡度越峻峭，則短線越靠攏 • 暈渲法－假設光源從西北方射來，垂直拍出的地理模型圖片相似，光和影突出陸地之高低 • 等高線法－等高線是把所有海拔高度相等地方連接起來的線

4.2 觀察等高線要點 • 等高線是表現地貌 • 相隔愈遠，則地貌愈平坦 • 連績不斷的密閉曲線 • 蜿蜓曲折而相隔甚遠之等高線表示地形起伏，在該地活動人士必須小心迷途，應觀察山形去勢，以瞭解清楚 • 等高線之間距離愈不規則和接近，表示地形愈崎嶇

4.3 地形表示方法 • 三角測量點－經精密測量後，找出一些山頂的高度，並標明於地圖上，以便協助測量其他地勢的高度 • 高程點－祗作粗略測量，用以標明一些地方的最高點或山頂的高度

4.4 在野外普通的地貌識別 • Ａ峻坡 • Ｂ漸斜坡 • Ｃ凸坡 • Ｄ凹玻 • E 山谷 • F 山嘴

I 壁 J 高原 G 山脊 H 小丘

K 懸崖 L 山頂 M 山 N 山隘 O 山峽

4.5 橫切面圖 • 橫切面是表現地形的一個好方法。 • 橫切面和地面相交，表現出該陸地的外形的線叫輪廓 • 橫切面和地面相交，表現出該陸地的外形的線叫輪廓
