kuvatyypit

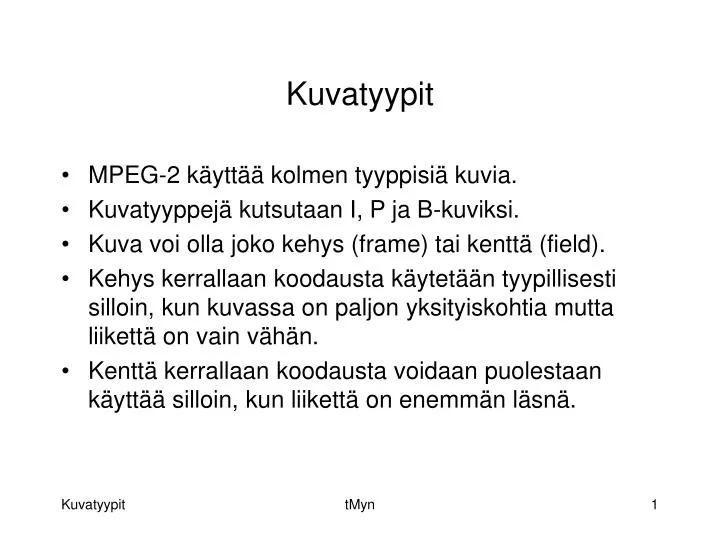

Kuvatyypit
  • MPEG-2 käyttää kolmen tyyppisiä kuvia.
  • Kuvatyyppejä kutsutaan I, P ja B-kuviksi.
  • Kuva voi olla joko kehys (frame) tai kenttä (field).
  • Kehys kerrallaan koodausta käytetään tyypillisesti silloin, kun kuvassa on paljon yksityiskohtia mutta liikettä on vain vähän.
  • Kenttä kerrallaan koodausta voidaan puolestaan käyttää silloin, kun liikettä on enemmän läsnä.

tMyn

slide2
I-kuvia (intra pictures) koodataan itsenäisiksi vakakuviksi (still image).
  • I-kuva voi olla kehys tai kenttä.
  • I-kuvia käytetään saantipisteinä (access point) videoinformaatiossa.
  • Niinpä niitä tulisi esiintyä pari kertaa sekunnissa sekä aina kun otos (scene) vaihtuu.

tMyn

slide3

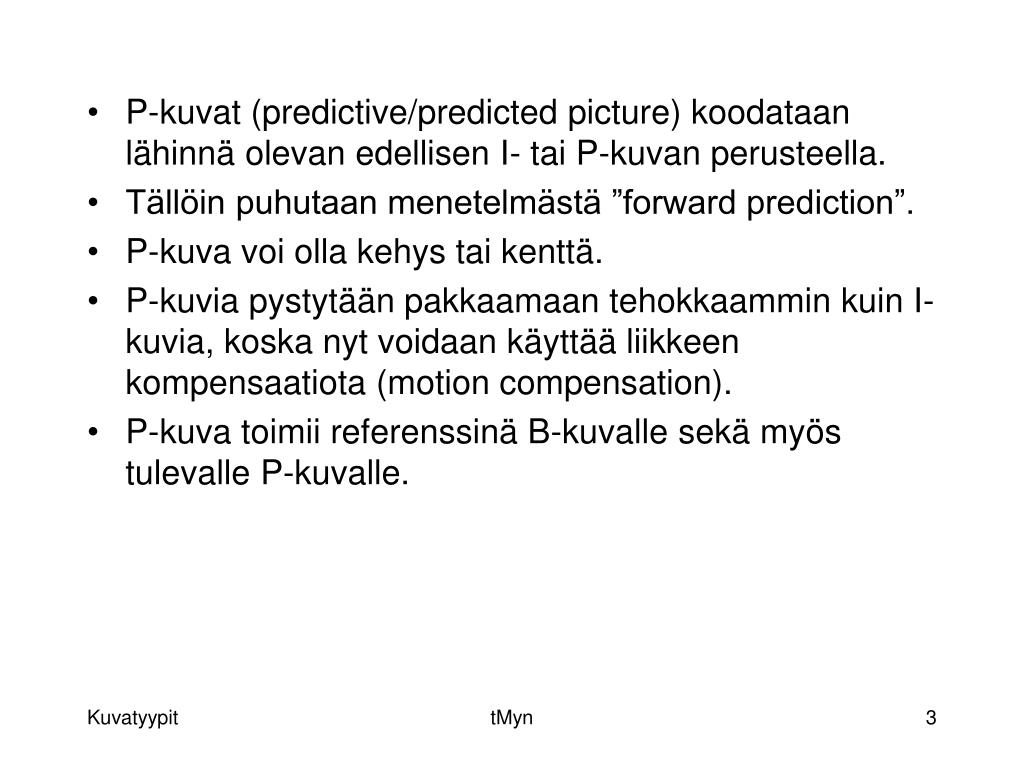

P-kuvat (predictive/predicted picture) koodataan lähinnä olevan edellisen I- tai P-kuvan perusteella.
  • Tällöin puhutaan menetelmästä ”forward prediction”.
  • P-kuva voi olla kehys tai kenttä.
  • P-kuvia pystytään pakkaamaan tehokkaammin kuin I-kuvia, koska nyt voidaan käyttää liikkeen kompensaatiota (motion compensation).
  • P-kuva toimii referenssinä B-kuvalle sekä myös tulevalle P-kuvalle.

tMyn

slide4
B-kuvat (bidirectional/bidirectionally-predictive picture) koodataan lähinnä olevien edellisen ja tulevan I-tai P-kuvien perusteella.
  • Kun makrolohko ennustetaan tulevan kuvan perusteella, käytetään menetelmästä nimitystä ”backward prediction”.
  • B-kuva voi olla kehys tai kenttä.
  • B-kuvia pystytään pakkaamaan kaikista tehokkaimmin.
  • Voidakseen tehdä ennusteen tulevan kuvan perusteella enkooderin tulee kyetä muuttamaan kehysten luonnollista järjestystä.

tMyn

slide5
Tästä on se seuraus, että siirtotiellä B-kuvat siirretään vasta sellaisen tulevan kuvan jälkeen jonka perusteella kyseinen B-kuva on osittain generoitu, kuva 1.

tMyn

slide6

FORWARD PREDICTION

PICTURE DISPLAY

ORDER

1

2

6

3

5

7

4

4

2

6

1

3

7

5

PICTURE TRANSMIT

ORDER

BI-DIRECTIONAL PREDICTION

BI-DIRECTIONAL (B)


PREDICTED (P)


INTRA (I) PICTURE

Kuva 1. MPEG-2 I-, P- ja B-kuvat.

tMyn

slide7
Eri tyyppiset kuvat esiintyvät tyypillisesti tietyssä järjestyksessä, kuten kuvassa 1 huomattiin.
  • Joukkoa erityyppisiä kuvia kutsutaan nimellä GOP, Group of Pictures.
  • GOP voidaan määritellä kahdella parametrilla, N=kuvien lukumäärä ja M=kahden P-kuvan välinen etäisyys.
  • Kuvassa 1 N=7 ja M=3.
