微创骨科的现在和未来

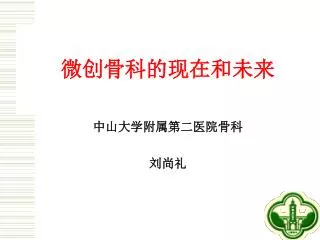

1. 微创骨科的现在和未来 中山大学附属第二医院骨科 刘尚礼

2. 微创骨科的基本概念 通过运用一些新的特殊设备如内窥镜、计算机、X线、特殊穿刺针、自动拉钩和内固定器材等，以获得一种比传统手术切口小、组织损伤少而精确率高、效果肯定、术后恢复快为目的新技术和新科学。 Sun Yat-sen memorial hospital

3. 美国脊柱微创外科学会中国部 —2001年 广州 Sun Yat-sen memorial hospital

4. 中华医学会骨科分会微创学组成立 —2003.3.28 Sun Yat-sen memorial hospital

5. 微创骨科的内容 • 微创关节外科 • 微创脊柱外科 • 微创创伤骨科 Sun Yat-sen memorial hospital

6. 微创关节外科的现在 • 关节镜介导的微创技术 • 微创全髋关节置换术与全膝关节置换术 • 导航辅助下的微创全髋关节置换术与全膝关节置换术 Sun Yat-sen memorial hospital

7. 关节镜介导的微创技术 • 关节镜问世于20世纪60年代，关节镜手术被认为是骨科最早的微创术式。 • 关节镜可用于膝、髋、肩、肘、腕、踝关节的检查及治疗，且已不限于既往简单的关节镜下关节清理、滑膜切除等简单手术。 Sun Yat-sen memorial hospital

8. 关节镜介导的微创技术 • 膝关节镜是应用最广泛的关节镜，膝关节镜下半月板损伤的治疗、前后十字韧带的重建、胫骨平台骨折的内固定已成为常规手术。 • 肩关节镜的发展仅次于膝关节镜，现已广泛应用于肩关节病、肩关节损伤的诊断和治疗。 • 髋关节镜则对不明原因的髋关节疼痛、盂唇病变、髋关节游离体、韧带损伤等的诊疗提供了巨大的帮助。 Fox 27例转子滑囊炎行关节镜下转子滑囊切除，1-5年随访，23例效果佳，所有患者对治疗效果满意 。 FOX JL.Arthroscopy. 2002 ;FOX MP, Arthroscopy. 2008 Sun Yat-sen memorial hospital

9. 关节镜介导的微创技术 • 肘关节镜（10%）: 应用于关节炎的清理与滑膜切除、游离体与骨赘摘除、关节粘连松解、桡骨小头切除及软骨损害成形等。 Kim 69例关节镜下肘关节松解术，平均45.5个月的随访。肘关节活动范围由术前平均79°增加到术后122°，其中伸直增加21°，屈曲增加23°，术后效果优良率达92%。 • 腕关节镜镜下可以直接观察到韧带损伤的部位、范围和程度。 Peicha 对诊断为单纯桡骨远断骨折（C型）的23例患者行关节镜检查，结果发现11例合并舟月韧带损伤。 Sun Yat-sen memorial hospital

10. 关节镜介导的微创技术 • 踝关节镜下踝关节骨折、跟骨骨折的复位和内固定 Whipple踝关节骨折复位和内固定，随访6-12年，未出现下肢长度改变、踝关节肿胀、功能障碍等并发症。 Gravlik跟骨骨折（II型）复位和内固定，随访1年，获得良好效果。 Sun Yat-sen memorial hospital

11. 展望关节镜介导的微创技术 • 关节镜技术将会完善对所有大关节甚至到指间关节的关节内病变的检查，治疗修复与重建，特别是关节内韧带及软骨的修复与重建。 • 关节镜技术将会治疗所有关节内骨折的复位与固定。 Sun Yat-sen memorial hospital

12. 微创全髋关节置换术 • 1998年，Crockett提倡采用微创全髋关节置换。 • 主要有“单切口”技术与“两切口”技术两种方法。 “单切口”技术采用常规的改良外侧入路或后入路，通过特殊设计的 拉钩与器械，减少对髋关节周围正常组织的解剖。 “两切口”技术通过其中一个切口植入股骨假体，另外一个切口植入 髋臼假体，手术过程需要电视监测。 Sun Yat-sen memorial hospital

13. 微创全髋置换术 • 顾剑华等 检索从2001年至2007年的英文文献Meta分析，利用微创全髋置换术3416例与传统全髋置换术2790例进行比较。发现微创置换术发生的血肿、皮肤坏死、假体周围骨折和假体松动的并发症高于传统置换；而前者的术后疼痛、脱位、感染、深静脉血栓的并发症则低于后者，微创的关节功能比传统的关节功能更佳。 中华关节外科杂志 2008 Sun Yat-sen memorial hospital

14. 微创全膝关节置换术 • 1974年，第1例全膝置换手术 • 微创全膝置换技术始于单髁置换技术 • 2004，Laskin分析了58例初次TKA患者, 其中32例用微创股四头肌中间入路, 26例用传统的内侧髌旁入路, 结果表明术后微创TKA的膝关节功能评分高于传统TKA, 疼痛分数和疼痛用药低于传统TKA。 Clin Orthop Relat Res, 2004 Sun Yat-sen memorial hospital

15. 微创膝关节单髁置换术 Sun Yat-sen memorial hospital

16. 导航辅助下的微创全膝置换术 • 1993年，Saragaglia 率先进行无需影像资料的膝关节手术导航系统的研发，并于1997 年首次成功用于临床 • 2004年，全美已有1000多台手术导航系统投入使用 • 2005年，Seon 对47例计算机导航技术TKA和50例常规TKA进行1年随访研究, 发现计算机导航技术TKA和常规TKA屈曲角度分别为131.9°、125.4, HSS评分分别92.5分、89.4分 , 疼痛评分6.8分、8.6分。 Orthopedics, 2005 Sun Yat-sen memorial hospital

17. 导航辅助下的微创全膝置换术 Sun Yat-sen memorial hospital

18. 导航辅助下的微创髋、肘等关节置换术 • 计算机导航系统应用于人工髋、肘、踝、肩等关节的置换手术亦有长足发展。 • 中山二院骨科刘尚礼、许杰等亦自行研制成功人工髋膝关节导航系统,目前亦正处于临床实验阶段。 Sun Yat-sen memorial hospital

19. 展望微创关节置换术 • 各种关节的小切口拉钩系统将会完善以便进行小切口的关节置换术。 • 导航系统将会替代目前的经验测量，使关节置换的骨性切割变得更准确，假体的安装更精确。 Sun Yat-sen memorial hospital

20. 微创脊柱外科研究进展 • 内镜辅助下的脊柱微创技术 1. 脊柱内窥镜技术 2. 胸腔镜技术 3. 腹腔镜技术 • 经皮脊柱微创技术 1. 经皮椎间盘技术 2. 椎体成形术和椎体后凸成形术 3. 经皮脊柱固定术 • 计算机辅助下的脊柱微创技术 Sun Yat-sen memorial hospital

21. 脊柱内窥镜技术 • 1982年，Schreiber首次报道椎间盘镜下髓核摘除 • 1983年，Kambin首次报告经后外侧椎间隙途径关节镜下腰椎间盘 切除术（AMD）的关节镜技术和设备 • 1996年，第1代显微内镜下椎间盘切除术（MED）器械于投入使用 • 1997年，Foley和Smith首先开展了显微内镜下腰椎间盘切除术 (MED)并取得较好效果 • 1999年，第二代MED器械开始使用。 我院是国内最早引进椎间盘镜技术的单位之一 2000年 刘尚礼 137例 优良率93.4%(MED-2) Sun Yat-sen memorial hospital

22. 脊柱内窥镜技术 • MED器械进一步改进的微创暴露扩张管(METRx)可用于腰椎间不稳、腰椎管狭窄症等疾病的内固定术。 • 椎弓根钉固定 Sun Yat-sen memorial hospital

23. TLIF 手术 脊柱内窥镜技术 Sun Yat-sen memorial hospital

24. 脊柱内窥镜技术 Sun Yat-sen memorial hospital

25. 脊柱内窥镜技术 • 1992年，美国Mathews、Kambin,瑞士Leu侧后方经椎间孔入路脊柱内窥镜高效高精度手术器械 • 1996年，美国Ditsworth 真正的经椎间孔入路脊柱内窥镜成功率为91%。 • 1997年，Yeung则研制出第三代脊柱内镜YESS • 2000年，中山二院利用YESS治疗腰椎间盘突出症。 • 国内周跃等利用椎间孔镜治疗椎间盘突出症并获得了良好的效果。 Sun Yat-sen memorial hospital

26. 内窥镜辅助下颈椎手术 • 1997年，Kessel 急性创伤性颈椎前方硬膜外血肿1例报道 • 2002年，Fessler等 颈椎神经根管狭窄或颈椎椎间盘突出症患者25 例进行显微内窥镜行后路颈椎板神经根管切开减压术，效 果良好。 • 2004年，林斌等 利用改造过的Metrx MEDⅡ椎间盘内窥镜系统对8例 齿状突骨折患者行颈前路中空螺钉内固定术，所有患者骨 折均达到一期愈合，颈椎活动基本正常 • 2004年，周跃等 内窥镜下颈椎前路减压植骨融合技术治疗颈椎骨折 脱位7例及颈椎间盘突出症16例 ，取得了较好的效果。 Sun Yat-sen memorial hospital

27. 内窥镜辅助下颈椎手术 黄东生、李春海等 在METRx内窥镜下进行颈椎间盘切除椎间融合和钢板内固定术，并取得了较为理想的效果 Sun Yat-sen memorial hospital

28. 胸腔镜技术 • 始于20世纪90年代，美国的Michael Mack、John Regan与德国的 Daniel Rosenthal等是开创者。 • 1993年，Mack等最先开展了胸腔镜下脊柱畸形前路松解手术。 • 1996年10月，Picetti等开展了第一例胸腔镜下脊柱侧凸前路矫形 术，至1998年10月他们共完成50例胸腔镜Eclipse矫形术，取得了良 好的矫形效果。 • 2001年，邱勇等开展脊柱侧凸胸腔镜前路松解手术，并于2002年6月 在国内率先开展胸腔镜下胸椎侧凸Eclipse矫形术，均取得良好的近 期疗效。 Sun Yat-sen memorial hospital

29. 腹腔镜技术 • 1991年Obenchain 1例腹腔镜椎间盘切除术 • 1995年Zucherman等首次报告了15例应用腹腔镜技术在L4/5和L5S1 间隙完成了BAK椎间融合器的植入 • 1998年Slotman等比较了腹腔镜下的椎间盘切除与椎板切除术治疗 椎间盘突出临床效果及成本效率。平均随访34个月，认为与LAM相 LLD减少了手术出血、住院时间、康复时间及病人的花费，提高了功能 及长期的功能缓解率。 • 2003年后 吕国华、马泽民、姜晓幸等亦报道了腹腔镜下椎体切除减 压植骨融合术。 Sun Yat-sen memorial hospital

30. 胸腔镜与腹腔镜技术 • 目前，在临床中，胸腔镜、腹腔镜技术已可应用于椎间盘突出症、椎间盘炎、脊柱结核、脊柱骨折、脊柱肿瘤等疾病的治疗或辅助治疗。 Sun Yat-sen memorial hospital

31. 经皮椎间盘技术 • 1975年，Hijikata等报道了经皮腰椎间盘切除术 • 1983年，Kambin等进一步发展了经后外侧途径的经皮腰椎间盘切除术 • 1985年，Onik等设计了经皮椎间盘切除术自动切削系统，通过切削器将椎间盘组织切吸出 • 1987年，Choy等则报道把激光用于腰椎间盘突出症的治疗(PLDD） • 1989年，Mayer经皮内窥镜激光切除椎间盘术(PELD) Sun Yat-sen memorial hospital

32. 经皮椎间盘技术 • 1989年，HijiKata把经皮技术引至颈椎间盘疾病的治疗，利用经皮 穿刺颈椎间盘髓核切吸术（ PCD）治疗颈椎间盘突出症和 由颈椎间盘突出引起的各型颈椎病。 • 2000年，Saal等椎间盘内电热疗法（IDET）治疗椎间盘源性腰痛 • 2000年，美国首次成功的利用经皮腰椎间盘射频消融髓核成形术治 疗腰椎间盘突出症。 目前，国内外均有较多利用经皮腰椎间盘射频消融髓核成形术和椎间 盘内电热疗法治疗椎间盘疾病的报道。 Sun Yat-sen memorial hospital

33. 经皮椎体成形术 • 1984年法国Deramond等首先利用该技术治疗1例颈2椎体血管瘤患者且获得较好的治疗效果。 • 而后至20世纪90年代中期，PVP只在法国有零星的报道，而且其主要用于脊柱的血管瘤或转移瘤等的治疗，对骨质疏松性压缩性骨折的治疗报道较少。 • 自20世纪90年代中期年至21世纪初，PVP得以普及，PVP广泛的用于治疗骨质疏松性压缩性骨折。 中山二院骨科为国内最早引进该技术治疗脊柱疾患的单位 Sun Yat-sen memorial hospital

34. 经皮椎体成形术 中国微创外科杂志 2001年12月第1卷第6期 Sun Yat-sen memorial hospital

35. 经皮椎体后凸成形术 • 经皮球囊扩张椎体后凸成形术以及Sky膨胀式椎体成形术的出现与应用于临床，使椎体成形术得到了进一步发展。 • 2004年，刘尚礼等在国内较早地报告了Sky技术治疗74例（87个椎体）骨质疏松性椎体压缩骨折患者的结果。 Sun Yat-sen memorial hospital

36. 经皮球囊扩张椎体后凸成形术 Sun Yat-sen memorial hospital

37. Sky膨胀式椎体成形术 Sun Yat-sen memorial hospital

38. Confidence系统高黏度骨水泥 尽管技术发展，但骨水泥渗漏的现象仍存！ • 2006年，Baroud等报道高粘度骨水泥混合10分钟后再注射不会发生椎体的渗漏，认为预示着椎体成形术新阶段的到来。 • 2007年，李春海等应用高粘度骨水泥治疗23例31个椎体，骨水泥渗漏率较低。 • 2008年，李春海等报道高粘度骨水泥仍存在一定的渗漏率。 Sun Yat-sen memorial hospital

39. Confidence系统高黏度骨水泥 Sun Yat-sen memorial hospital

40. 椎体成形术和椎体后凸成形术 • 如何获得更新型的可吸收、可诱导成骨、无渗漏、无组织损害、无生物毒性的理想的填充材料;如何获得更适合PVP和PKP的微创工具;手术相邻椎体骨折、骨水泥栓塞等其余并发症又将如何解决，仍是椎体成形术面临的大问题! Sun Yat-sen memorial hospital

41. 经皮脊柱固定术 • 1994年，Vaccaro设计了经皮穿刺C1、2关节突螺钉固定器械并应用于临床。 • 池永龙等 在Vaccaro的基础上自行设计了一套经皮操作手术器械并应用于临床，而后，又报道了前路经皮穿刺作C1、2螺钉内固定及前部结构植骨融合术，结果亦较满意。对Ⅱ型齿状突骨折患者，其在前路齿状突螺钉加压内固定技术基础上进一步改进，通过自制器械，采用经皮齿状突螺钉内固定术进行治疗，获得了良好的效果。对胸腰椎骨折患者，其采用透视下经皮椎弓根螺钉内固定系统闭合复位治疗胸腰段骨折取得满意的疗效，但由于其减压的作用缺失，故应用范围有限。 Sun Yat-sen memorial hospital

42. 经皮脊柱固定术 • SEXTANT经皮脊柱内固定系统 Sun Yat-sen memorial hospital

43. 经皮脊柱固定术 Sun Yat-sen memorial hospital

44. 经皮脊柱固定术 Sun Yat-sen memorial hospital

45. 计算机辅助下的脊柱微创技术 • Amiot等 比较采用手术导航系统辅助与传统方法进行胸、腰、骶椎椎弓根钉置入准确性的差异。发现该系统可提高椎弓根钉置入的准确率，特别对颈椎采用椎弓根钉固定时，使用导航系统是较为安全的选择。 • Foley 和Smith 描述了影像导航行C1、2 螺钉植入融合术的效果。 • 郑燕平等 在计算机导航及内窥镜下对齿状突Ⅱ型骨折患者实施颈前路齿状突螺钉固定术，获得了满意的效果。 Sun Yat-sen memorial hospital

46. 计算机辅助下的脊柱微创技术 • 徐林等 在三维影像脊柱导航引导下对先天性脊柱侧凸并脊髓畸形患者等行椎弓根螺钉固定矫形术，取得了较为理想的效果。 • 在脊柱翻修手术、椎体成形术和骶髂关节脱位复位固定术等中，导航系统亦有较为广泛的应用。 Sun Yat-sen memorial hospital

47. 展望微创脊柱外科 • 内窥镜技术将会像普通外科一样替代80%以上的脊柱前路手术，甚至人工椎间盘置换术，将会在内窥镜下完成。 • 经皮穿刺技术则会替代目前的常规脊柱后路技术。 Sun Yat-sen memorial hospital

48. 微创创伤骨科 • 微创骨折内固定系统 • 经皮微创技术 • 内镜下微创技术 • 导航辅助下的微创技术 Sun Yat-sen memorial hospital

49. 微创骨折内固定系统 • Schutz 116例股骨髁上合并股骨干骨折LISS，2例固定失败形成假关节，其余效果良好。 Sun Yat-sen memorial hospital

50. 经皮微创技术 • 经皮骨盆环固定术 1.经皮耻骨支内固定 2.经皮髂骨翼内固定 3.经皮骶髂关节内固定 4.经皮骶骨骨折内固定 Sun Yat-sen memorial hospital
