  1. 第九章 放射诊断影像质量及评价(二)

  2. 4、明了主观评价法、客观评价法，和掌握的几个主要问题。 4、明了主观评价法、客观评价法，和掌握的几个主要问题。

  3. （1）说明分辨力法单位LP/mm的物理意义。 ①信号的②噪声的

  4. （2）如何诠释ROC曲线（主观评价法） 下图中表示的是测试的三种X线探测器屏—片、IP、FPD对某一信号成像探测能力示意图。试说明以下三个问题。

  5. A、纵坐标P(S/s)和横坐标P（S/n）或1-特异性的物理意义？A、纵坐标P(S/s)和横坐标P（S/n）或1-特异性的物理意义？ B、A=0.9，B=0.8，C=0.6表示什么数值？代表的意义？ C、三种探测器哪一个性能最好？哪一个最差？

  6. 纵坐标P(S/s)叫真阳性概率P(S/s)=TP/T(S)表示判断信号能力即正确程度。 0≤ P(S/s) ≤1，P(S/s)越大越好，最大为100%。 横坐标P(S/n)叫假阳性概率， 0≤ P(S/n)≤1，P(S/s)越小越好。 因为P(N/n)+ P(S/n)=1，所以P(S/n)=1- P(N/n) 特异性TN/T(S)

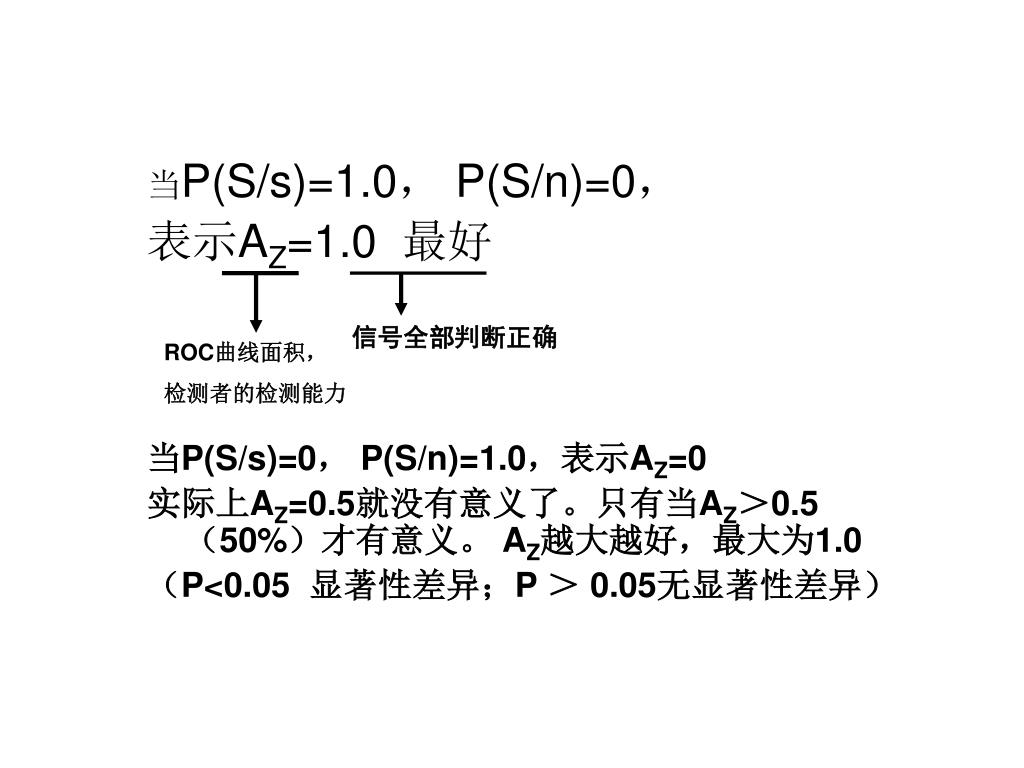

  7. 当P(S/s)=1.0， P(S/n)=0， 表示AZ=1.0 最好 当P(S/s)=0， P(S/n)=1.0，表示AZ=0 实际上AZ=0.5就没有意义了。只有当AZ＞0.5（50%）才有意义。 AZ越大越好，最大为1.0 （P<0.05 显著性差异；P ＞ 0.05无显著性差异） 信号全部判断正确 ROC曲线面积， 检测者的检测能力

  8. (3)如何诠释MTF曲线（客观评价法）的物理意义。(3)如何诠释MTF曲线（客观评价法）的物理意义。 下图表示的A、B两个X线成像系统的MTF曲线，试说明： ①纵坐标MTF值、横坐标（LP/mm）各代表什么物理意义？ ②A、B两个系统成像性能哪个好些？

  9. B 1.0 0.8 0.6 A 0.4 0.2 0 4.0 4.5 5.0 6.0 1.0 2.0 3.0

  10. 纵坐标MTF的数值表示的是一个成像系统输出影像上对应不同大小信号（病灶）的再现率。 0≤ MTF≤1 MTF越大越好，最大为1.0即100%，表示对于一个信号能全部再现出来（显示出来）。

  11. 横坐标ω（LP/mm）表示成像系统输出影像上按信号（病灶）大小排列顺序。ω=1/2d，d=1/2ω (mm) d表示病灶的大小 ω越大，表示d值越小即病灶越小， 成像系统的MTF曲线表示：MTF随着ω增大即病灶信号减小其再现率减小 d d d

  12. MTF=1.0；ω=0，表示此成像系统输出影像上病灶信号很大时，再现率为100%。 MTF≈0；ω=5.0LP/mm，表示此成像系统输出影像上病灶信号线径为0.1mm大小的病灶再现率为零，即不显示，ω=5.0LP/mm表示此成像系统截止频率。

  13. MTF=0.6；ω=4.0LP/mm，表示此成像系统输出影像上病灶信号线径为0.125mm大小的病灶再现率为60%。 MTF=0.6；ω=4.0LP/mm，表示此成像系统输出影像上病灶信号线径为0.125mm大小的病灶再现率为60%。 在上图中0＜ω ＜4.5范围内，对应于同样大小病灶B成像系统优于A系统； 4.5 ≤ ω ＜6范围内，对应于同样大小病灶A成像系统优于B系统；截止频率A大于B。

  14. MTF总=MTF1× MTF2×…… × MTFn 表示一个综合成像系统的MTF 等于各个子系统的MTF乘积，即总系统的MTF小于最差的一个子系统的MTF值。

  15. （4）诠释NEQ及DQE的物理意义。

  16. 一个成像系统的噪声等价量子数NEQ(ω)在数值上等于成像系统输出影像上信噪比的平方， NEQ(ω)将评价成像系统的重要参数γ、MTF、WS等联系起来了，既重视影像上病灶信号大小显示，又注意到淹没微小病灶信号的噪声多少，即信噪比的大小。

  17. 成像系统的量子检出效率DQE，表示任何成像系统的量子检出效率都小于1.0，其大小等于成像系统的输出和输入的信噪比平方之比。且随着病灶信号大小即ω值大小而变化，病灶信号越小检出效率越低。成像系统的量子检出效率DQE，表示任何成像系统的量子检出效率都小于1.0，其大小等于成像系统的输出和输入的信噪比平方之比。且随着病灶信号大小即ω值大小而变化，病灶信号越小检出效率越低。

  18. (5)分析影响数字X线成像系统输出影像上SNR(ω)大小的因素？(5)分析影响数字X线成像系统输出影像上SNR(ω)大小的因素？

  19. ①探测器的DQE值 ②KV的大小 ③mAs的大小 ④F的大小（几何学模糊） ⑤运动模糊 ⑥散射线的影响 ⑦图像后处理的影响

  20. 几何学模糊值H是影响X线成像系统显示影像清晰度的重要因素。几何学模糊值H是影响X线成像系统显示影像清晰度的重要因素。 试画图说明： A：焦点小于肢体大小、焦点大于肢体细微结构时所形成输出影像边缘清晰程度 B：当H=？时人眼感到模糊 C：当形成骨小梁影像完全模糊不清时，此时H=？并画图说明对应的MTF曲线上哪一个值？
