Presentation Transcript

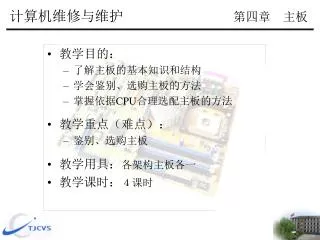

slide1

计算机维修与维护

第四章 主板
  • 教学目的:
    • 了解主板的基本知识和结构
    • 学会鉴别、选购主板的方法
    • 掌握依据CPU合理选配主板的方法
  • 教学重点(难点):
    • 鉴别、选购主板
  • 教学用具:各架构主板各一
  • 教学课时:4课时

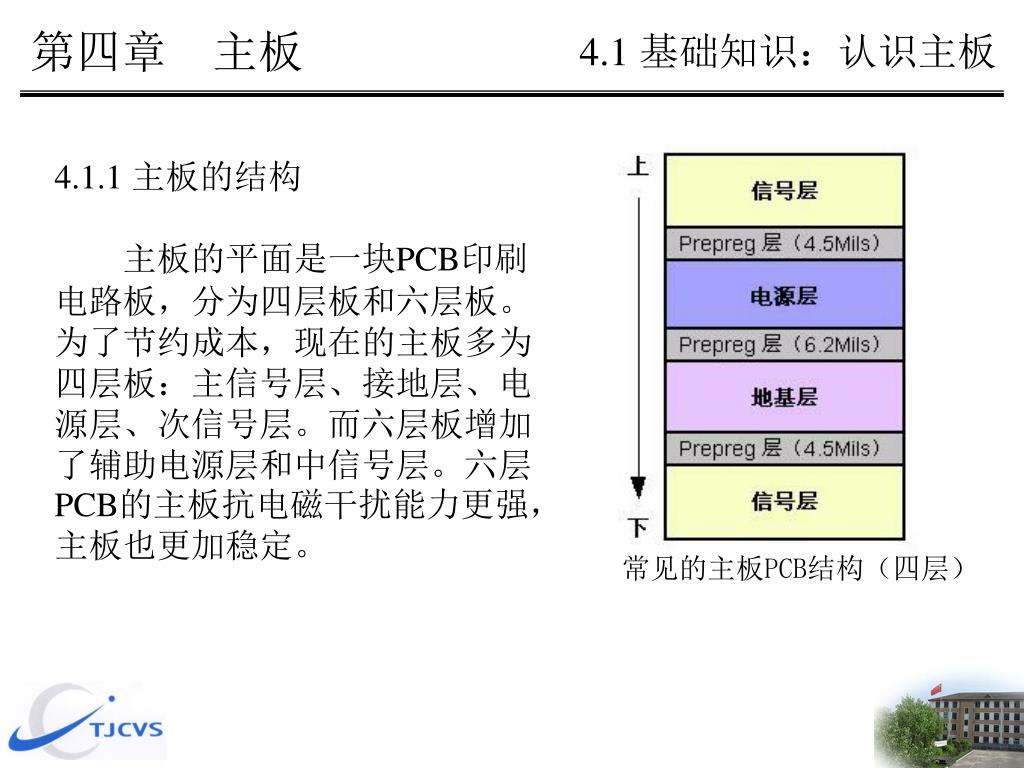

slide2

第四章 主板

4.1 基础知识:认识主板

4.1.1 主板的结构

  主板的平面是一块PCB印刷电路板,分为四层板和六层板。为了节约成本,现在的主板多为四层板:主信号层、接地层、电源层、次信号层。而六层板增加了辅助电源层和中信号层。六层PCB的主板抗电磁干扰能力更强,主板也更加稳定。

常见的主板PCB结构(四层)

slide3

第四章 主板

4.1 基础知识:认识主板

4.1.1 主板的结构

AGP插槽

PCI插槽

电容

北桥芯片

纽扣电池

CPU插槽(Socket478)

BIOS芯片

南桥芯片

内存插槽

电源接口

软驱接口

IDE接口

华硕的P4P800 Delux主板组成图

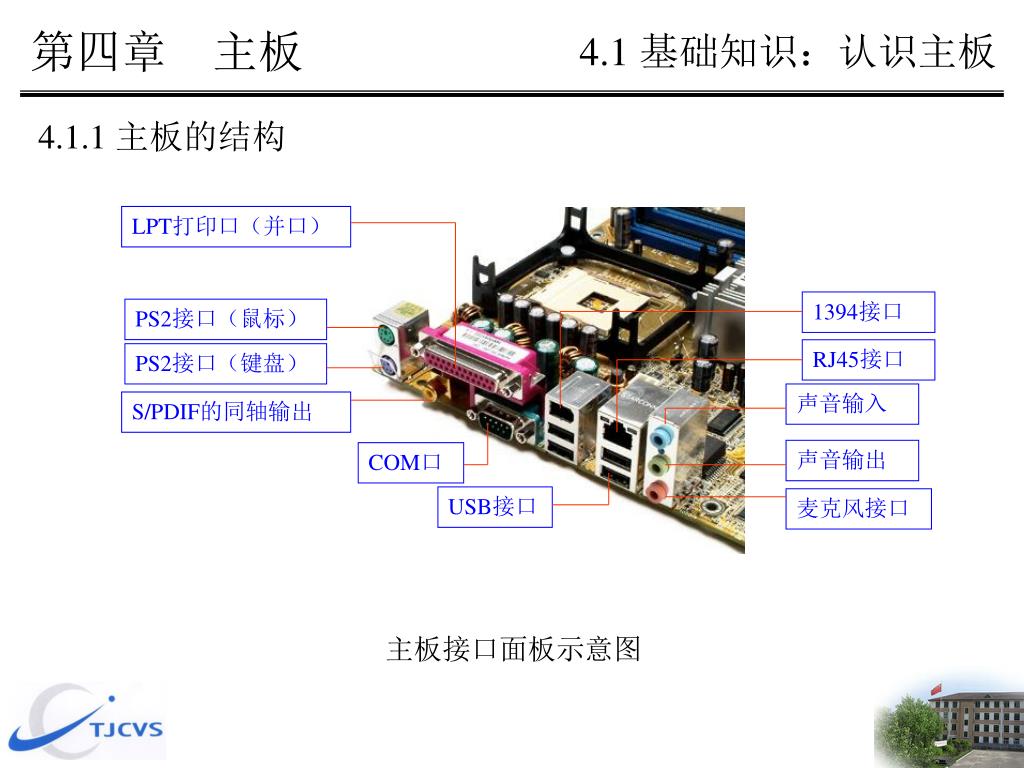

slide4

第四章 主板

4.1 基础知识:认识主板

4.1.1 主板的结构

LPT打印口(并口)

1394接口

PS2接口(鼠标)

RJ45接口

PS2接口(键盘)

声音输入

S/PDIF的同轴输出

声音输出

COM口

USB接口

麦克风接口

主板接口面板示意图

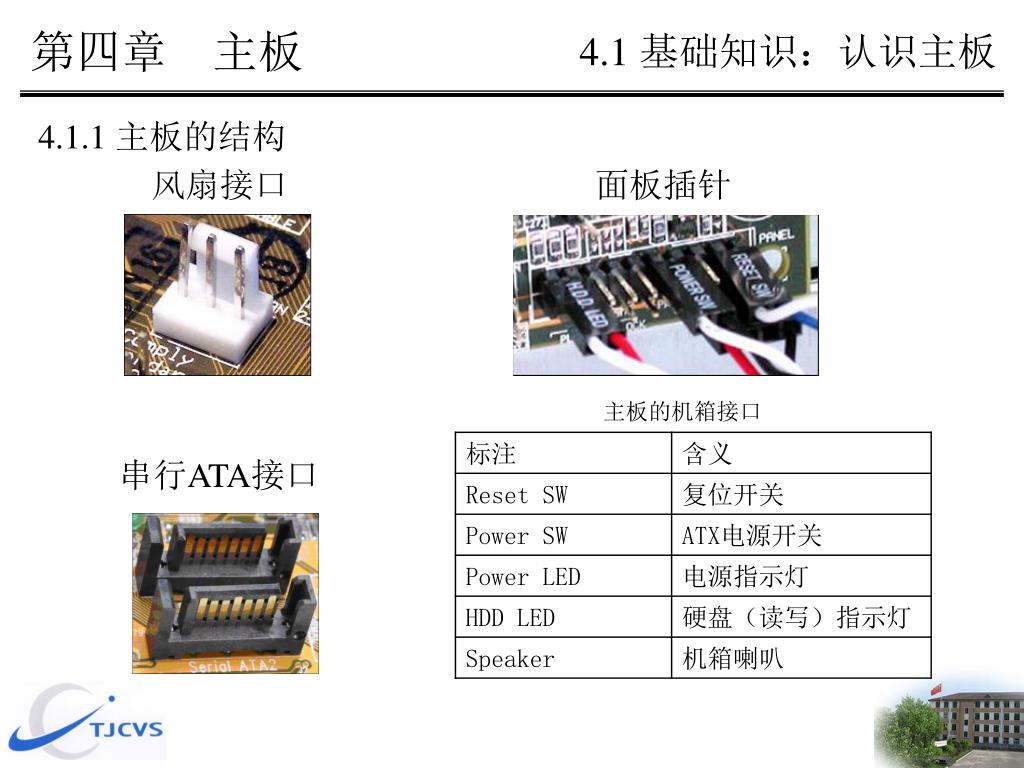

slide5

第四章 主板

4.1 基础知识:认识主板

4.1.1 主板的结构

风扇接口

面板插针

主板的机箱接口

串行ATA接口

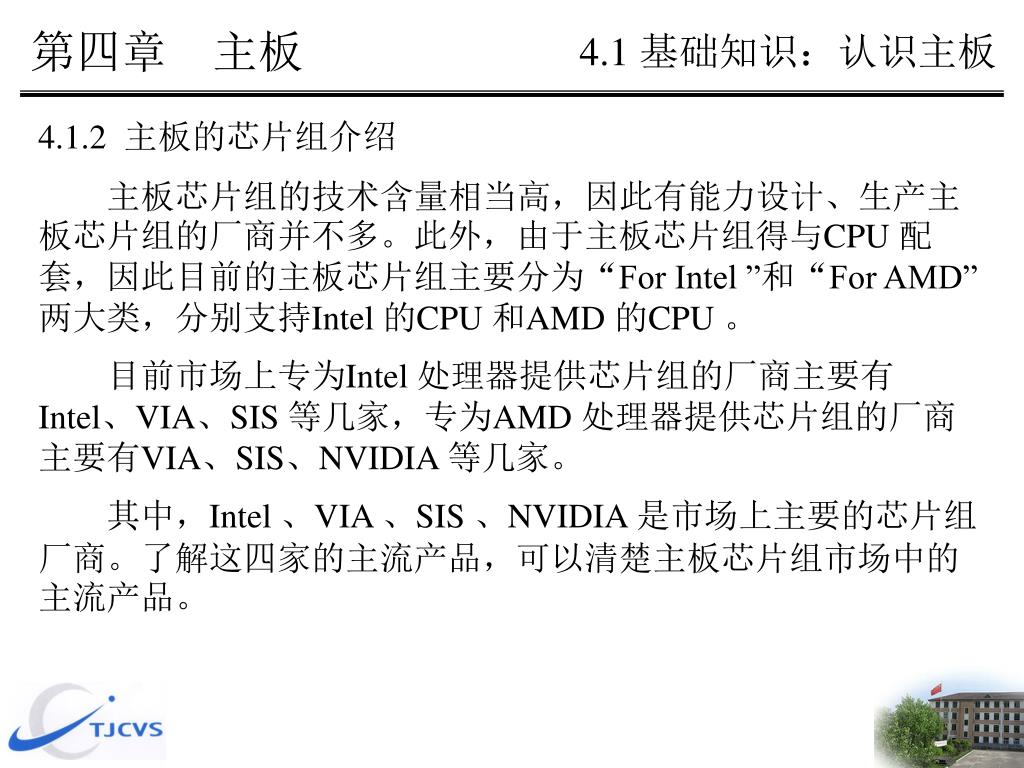

slide6

第四章 主板

4.1 基础知识:认识主板

4.1.2 主板的芯片组介绍

  主板芯片组的技术含量相当高,因此有能力设计、生产主板芯片组的厂商并不多。此外,由于主板芯片组得与CPU 配套,因此目前的主板芯片组主要分为“For Intel ”和“For AMD”两大类,分别支持Intel 的CPU 和AMD 的CPU 。

  目前市场上专为Intel 处理器提供芯片组的厂商主要有Intel、VIA、SIS 等几家,专为AMD 处理器提供芯片组的厂商主要有VIA、SIS、NVIDIA 等几家。

  其中,Intel 、VIA 、SIS 、NVIDIA 是市场上主要的芯片组厂商。了解这四家的主流产品,可以清楚主板芯片组市场中的主流产品。

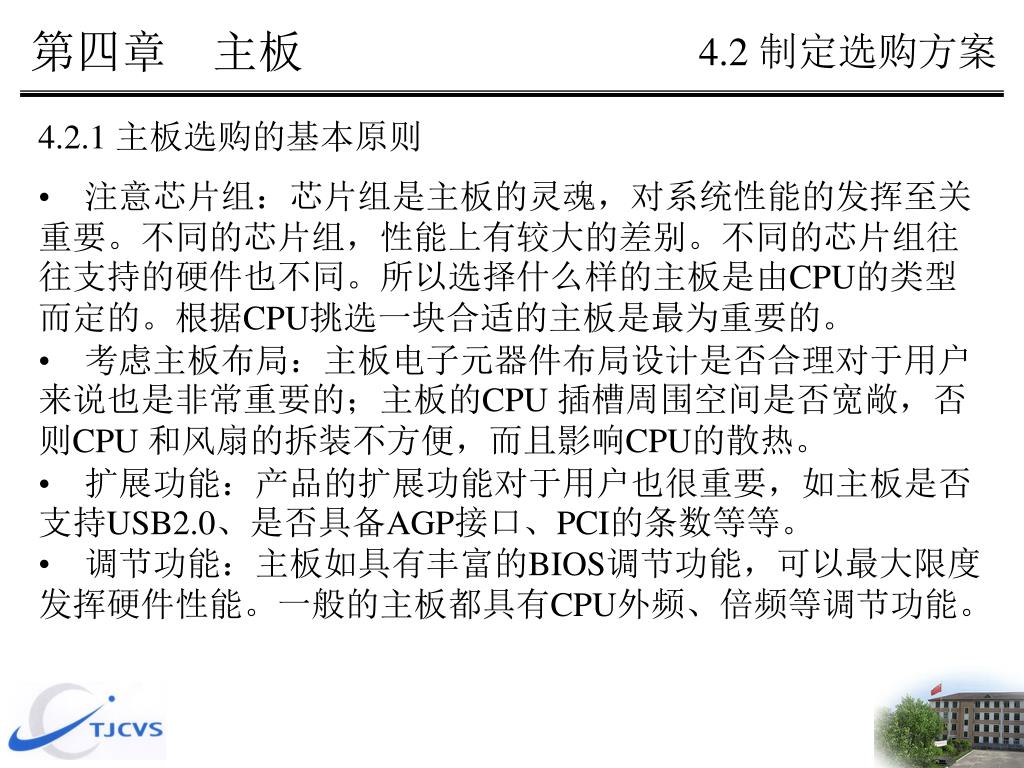

slide7

第四章 主板

4.2 制定选购方案

  • 4.2.1 主板选购的基本原则
  •  注意芯片组:芯片组是主板的灵魂,对系统性能的发挥至关重要。不同的芯片组,性能上有较大的差别。不同的芯片组往往支持的硬件也不同。所以选择什么样的主板是由CPU的类型而定的。根据CPU挑选一块合适的主板是最为重要的。
  •  考虑主板布局:主板电子元器件布局设计是否合理对于用户来说也是非常重要的;主板的CPU 插槽周围空间是否宽敞,否则CPU 和风扇的拆装不方便,而且影响CPU的散热。
  •  扩展功能:产品的扩展功能对于用户也很重要,如主板是否支持USB2.0、是否具备AGP接口、PCI的条数等等。
  •  调节功能:主板如具有丰富的BIOS调节功能,可以最大限度发挥硬件性能。一般的主板都具有CPU外频、倍频等调节功能。

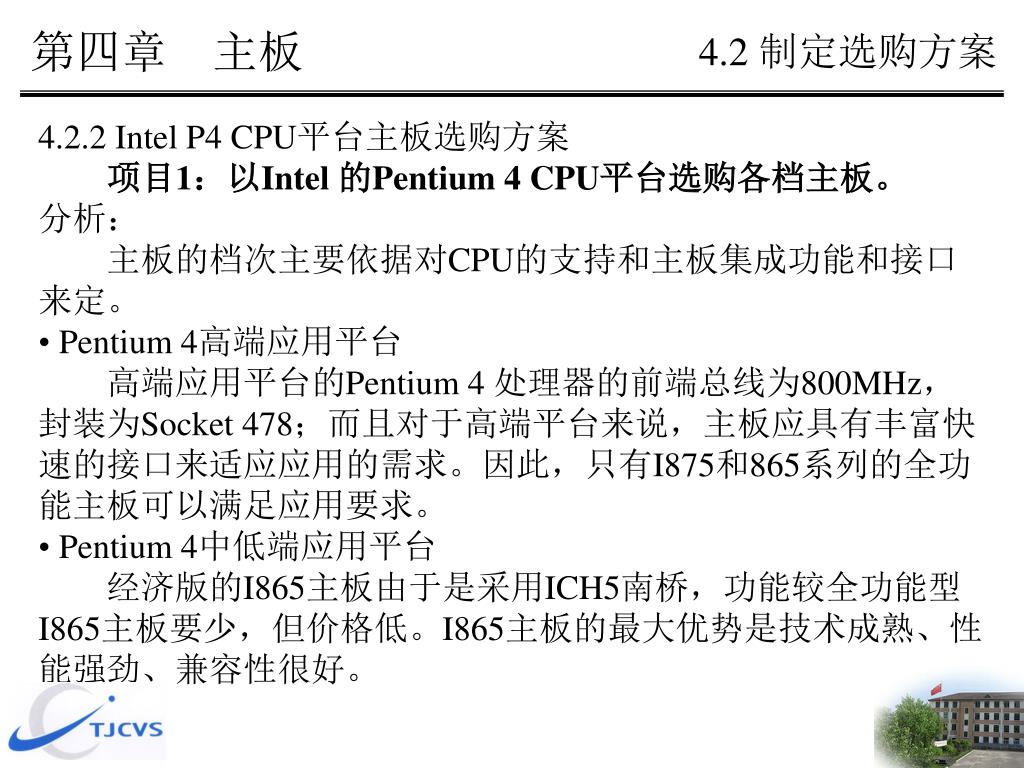

slide8

第四章 主板

4.2 制定选购方案

  • 4.2.2 Intel P4 CPU平台主板选购方案
  •   项目1:以Intel 的Pentium 4 CPU平台选购各档主板。
  • 分析:
  •   主板的档次主要依据对CPU的支持和主板集成功能和接口来定。
  • Pentium 4高端应用平台
  •   高端应用平台的Pentium 4 处理器的前端总线为800MHz,封装为Socket 478;而且对于高端平台来说,主板应具有丰富快速的接口来适应应用的需求。因此,只有I875和865系列的全功能主板可以满足应用要求。
  • Pentium 4中低端应用平台
  •   经济版的I865主板由于是采用ICH5南桥,功能较全功能型I865主板要少,但价格低。I865主板的最大优势是技术成熟、性能强劲、兼容性很好。

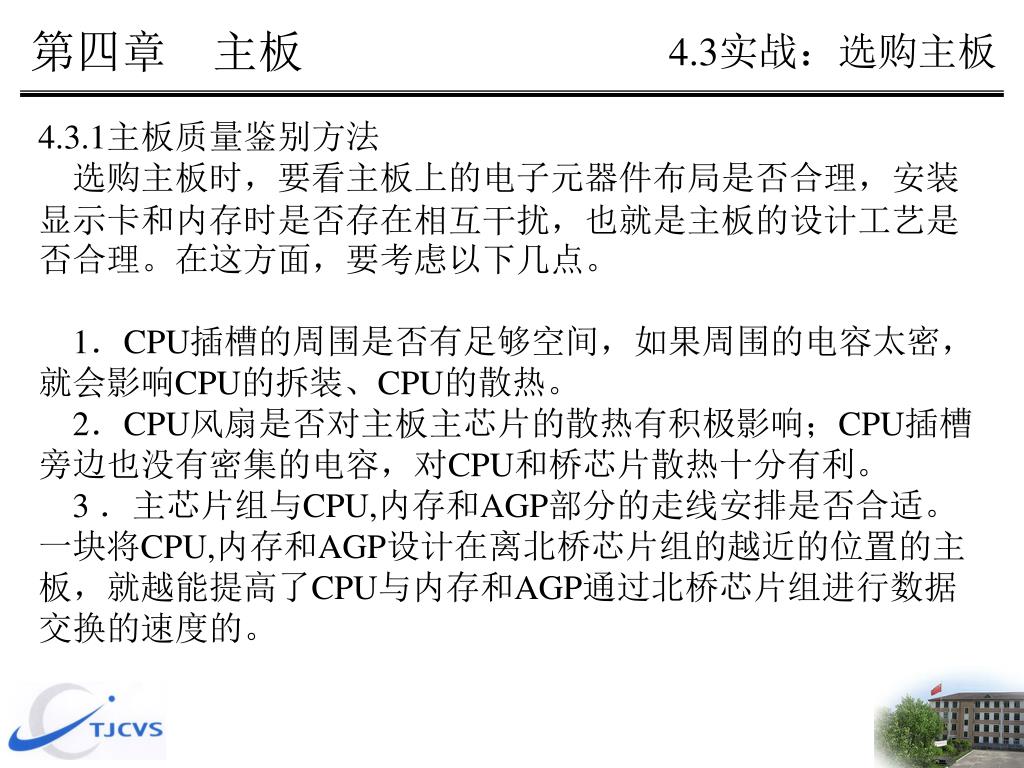

slide9

第四章 主板

4.3实战:选购主板

4.3.1主板质量鉴别方法

选购主板时,要看主板上的电子元器件布局是否合理,安装显示卡和内存时是否存在相互干扰,也就是主板的设计工艺是否合理。在这方面,要考虑以下几点。

1.CPU插槽的周围是否有足够空间,如果周围的电容太密,就会影响CPU的拆装、CPU的散热。

2.CPU风扇是否对主板主芯片的散热有积极影响;CPU插槽旁边也没有密集的电容,对CPU和桥芯片散热十分有利。

3 .主芯片组与CPU,内存和AGP部分的走线安排是否合适。一块将CPU,内存和AGP设计在离北桥芯片组的越近的位置的主板,就越能提高了CPU与内存和AGP通过北桥芯片组进行数据交换的速度的。

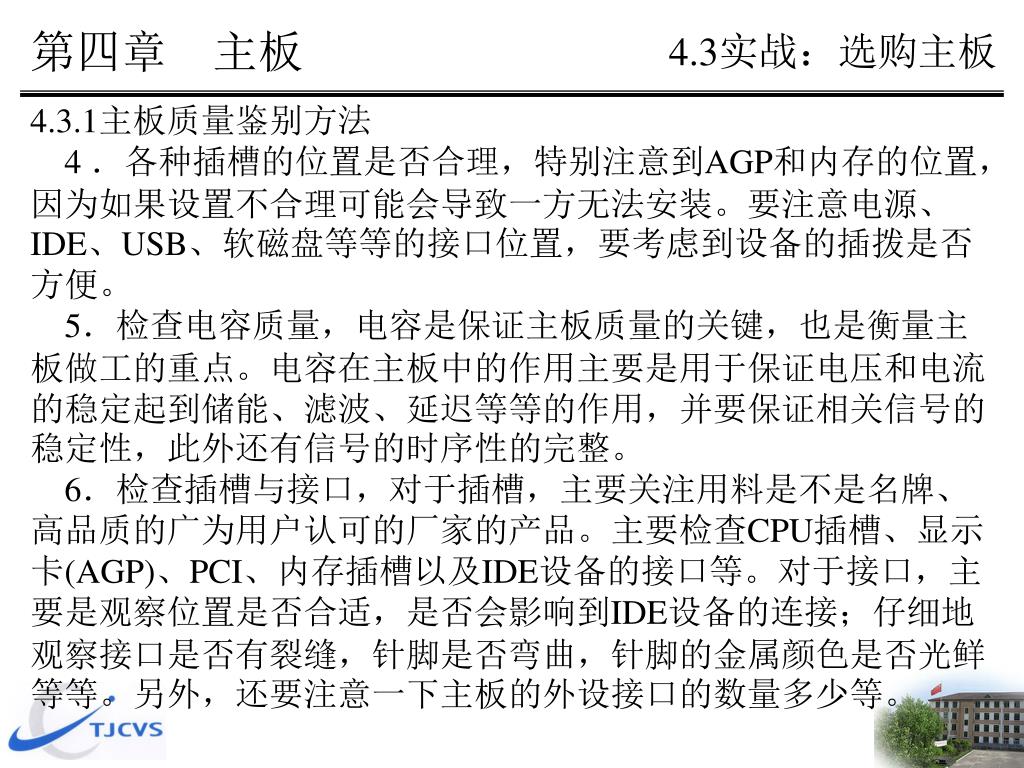

slide10

第四章 主板

4.3实战:选购主板

4.3.1主板质量鉴别方法

4 .各种插槽的位置是否合理,特别注意到AGP和内存的位置,因为如果设置不合理可能会导致一方无法安装。要注意电源、IDE、USB、软磁盘等等的接口位置,要考虑到设备的插拨是否方便。

5.检查电容质量,电容是保证主板质量的关键,也是衡量主板做工的重点。电容在主板中的作用主要是用于保证电压和电流的稳定起到储能、滤波、延迟等等的作用,并要保证相关信号的稳定性,此外还有信号的时序性的完整。

6.检查插槽与接口,对于插槽,主要关注用料是不是名牌、高品质的广为用户认可的厂家的产品。主要检查CPU插槽、显示卡(AGP)、PCI、内存插槽以及IDE设备的接口等。对于接口,主要是观察位置是否合适,是否会影响到IDE设备的连接;仔细地观察接口是否有裂缝,针脚是否弯曲,针脚的金属颜色是否光鲜等等。另外,还要注意一下主板的外设接口的数量多少等。

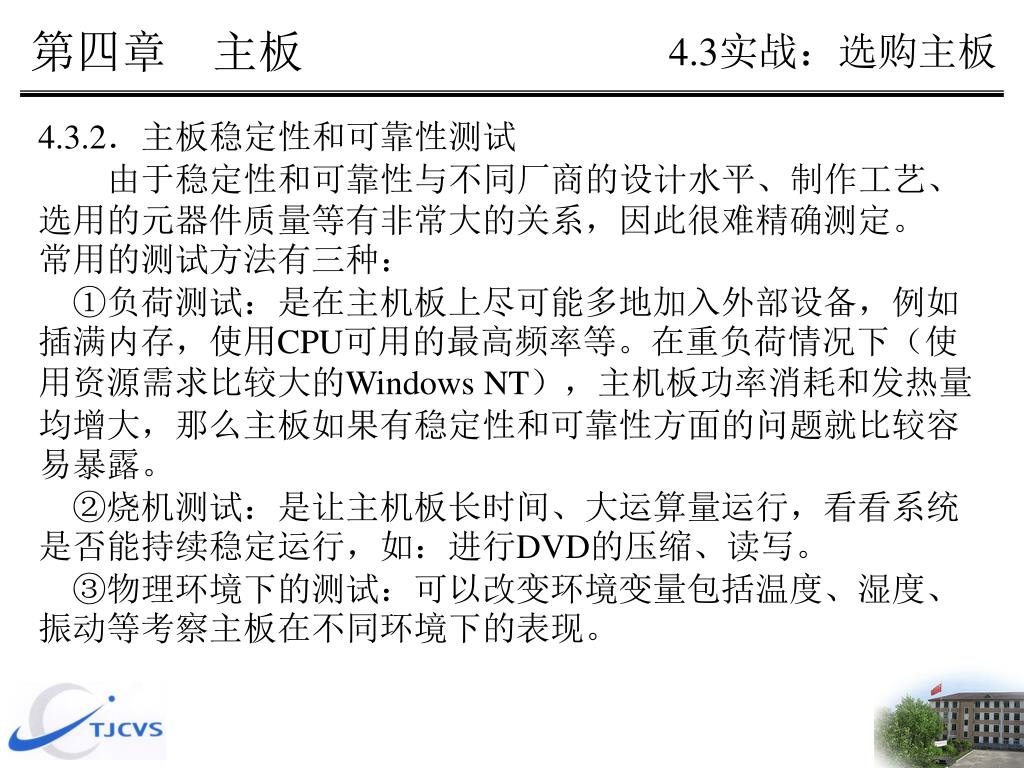

slide11

第四章 主板

4.3实战:选购主板

4.3.2.主板稳定性和可靠性测试

  由于稳定性和可靠性与不同厂商的设计水平、制作工艺、选用的元器件质量等有非常大的关系,因此很难精确测定。 常用的测试方法有三种:

 ①负荷测试:是在主机板上尽可能多地加入外部设备,例如插满内存,使用CPU可用的最高频率等。在重负荷情况下(使用资源需求比较大的Windows NT),主机板功率消耗和发热量均增大,那么主板如果有稳定性和可靠性方面的问题就比较容易暴露。

 ②烧机测试:是让主机板长时间、大运算量运行,看看系统是否能持续稳定运行,如:进行DVD的压缩、读写。

 ③物理环境下的测试:可以改变环境变量包括温度、湿度、振动等考察主板在不同环境下的表现。

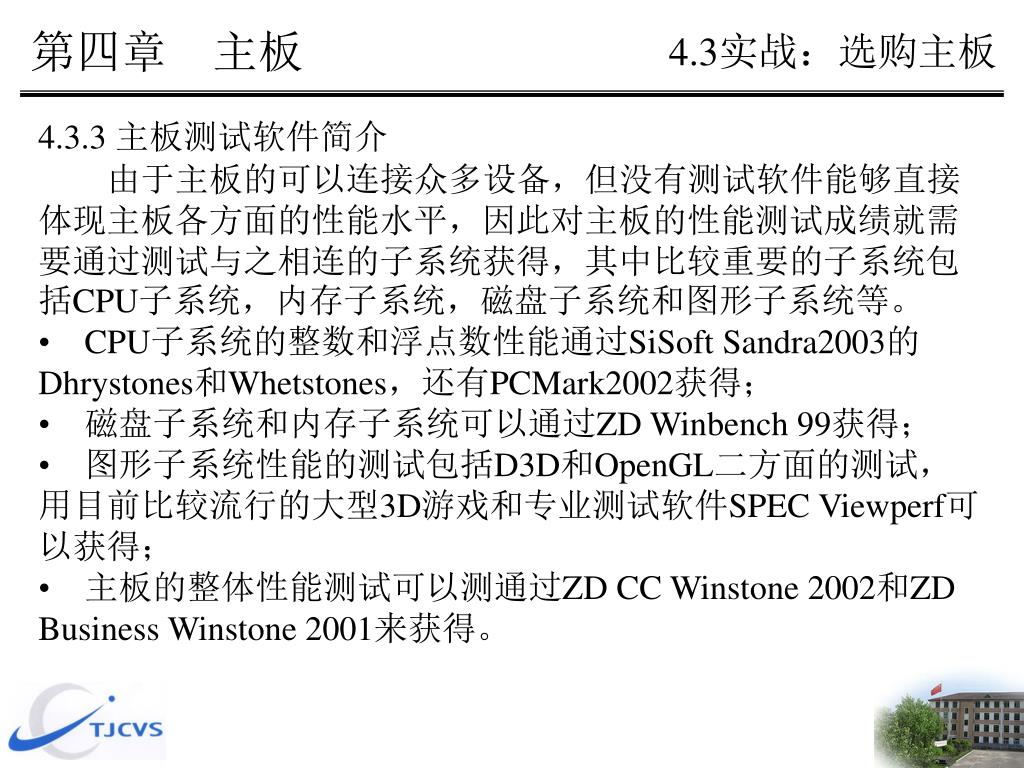

slide12

第四章 主板

4.3实战:选购主板

  • 4.3.3 主板测试软件简介
  •   由于主板的可以连接众多设备,但没有测试软件能够直接体现主板各方面的性能水平,因此对主板的性能测试成绩就需要通过测试与之相连的子系统获得,其中比较重要的子系统包括CPU子系统,内存子系统,磁盘子系统和图形子系统等。
  • CPU子系统的整数和浮点数性能通过SiSoft Sandra2003的Dhrystones和Whetstones,还有PCMark2002获得;
  •  磁盘子系统和内存子系统可以通过ZD Winbench 99获得;
  •  图形子系统性能的测试包括D3D和OpenGL二方面的测试,用目前比较流行的大型3D游戏和专业测试软件SPEC Viewperf可以获得;
  •  主板的整体性能测试可以测通过ZD CC Winstone 2002和ZD Business Winstone 2001来获得。
