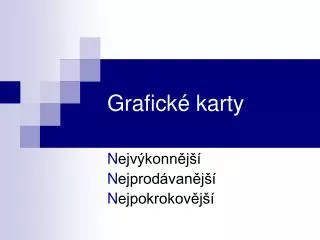

    1. Grafické karty Nejvýkonnější Nejprodávanější Nejpokrokovější

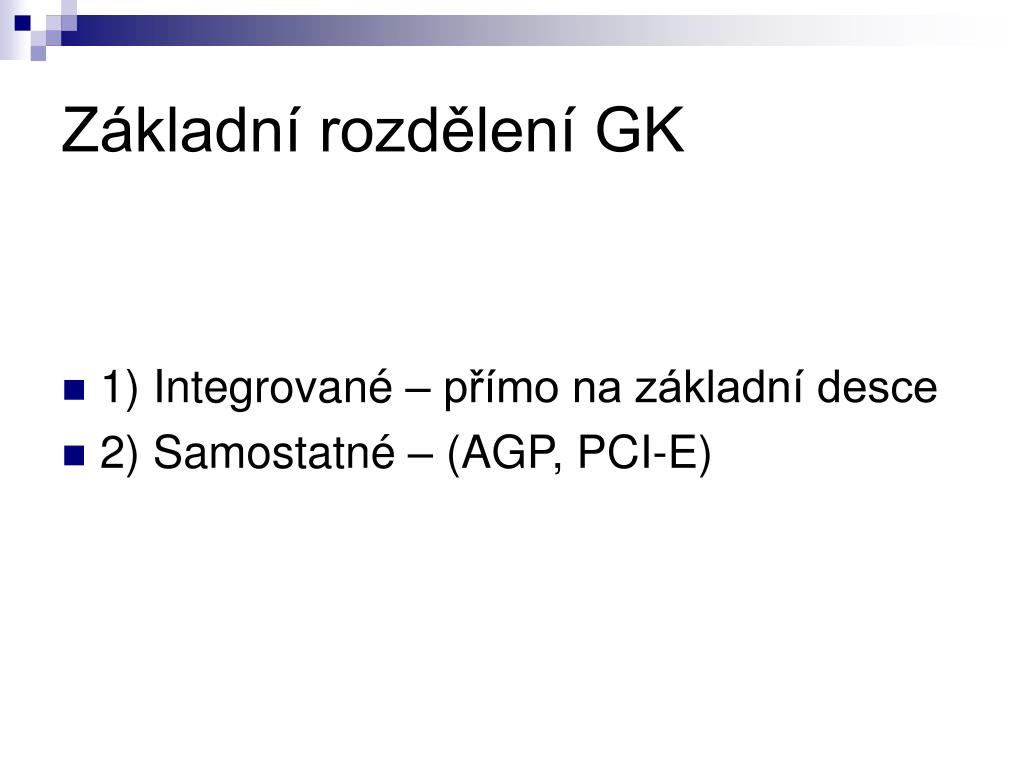

    2. Základní rozdělení GK • 1) Integrované – přímo na základní desce • 2) Samostatné – (AGP, PCI-E)

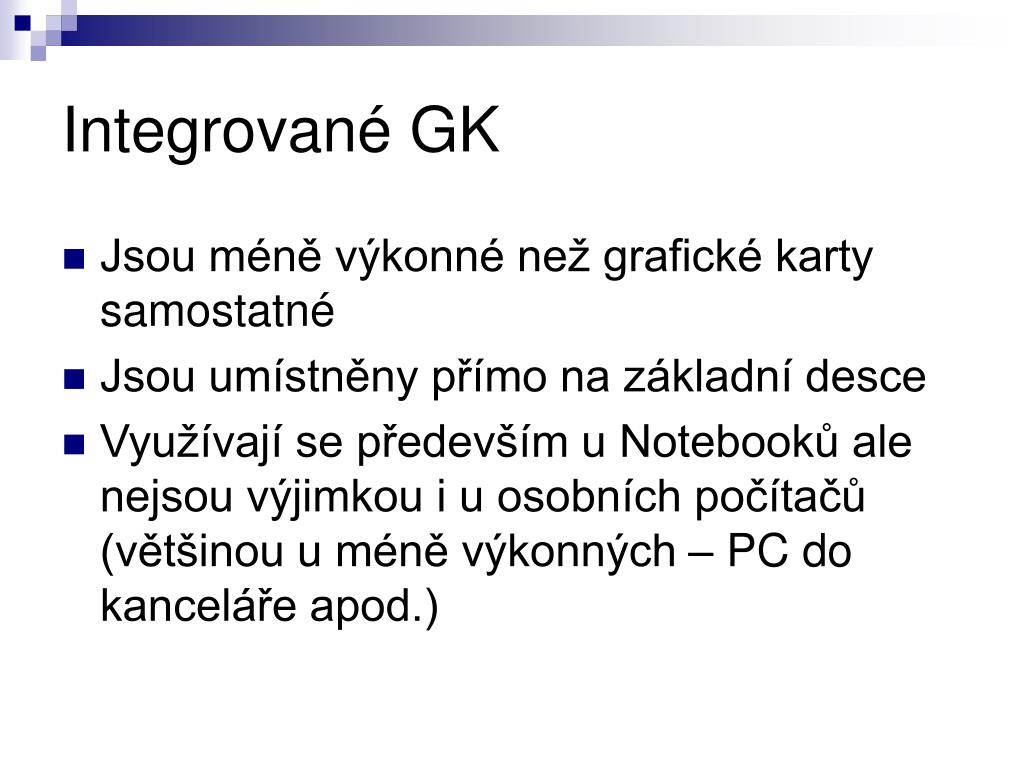

    3. Integrované GK • Jsou méně výkonné než grafické karty samostatné • Jsou umístněny přímo na základní desce • Využívají se především u Notebooků ale nejsou výjimkou i u osobních počítačů (většinou u méně výkonných – PC do kanceláře apod.)

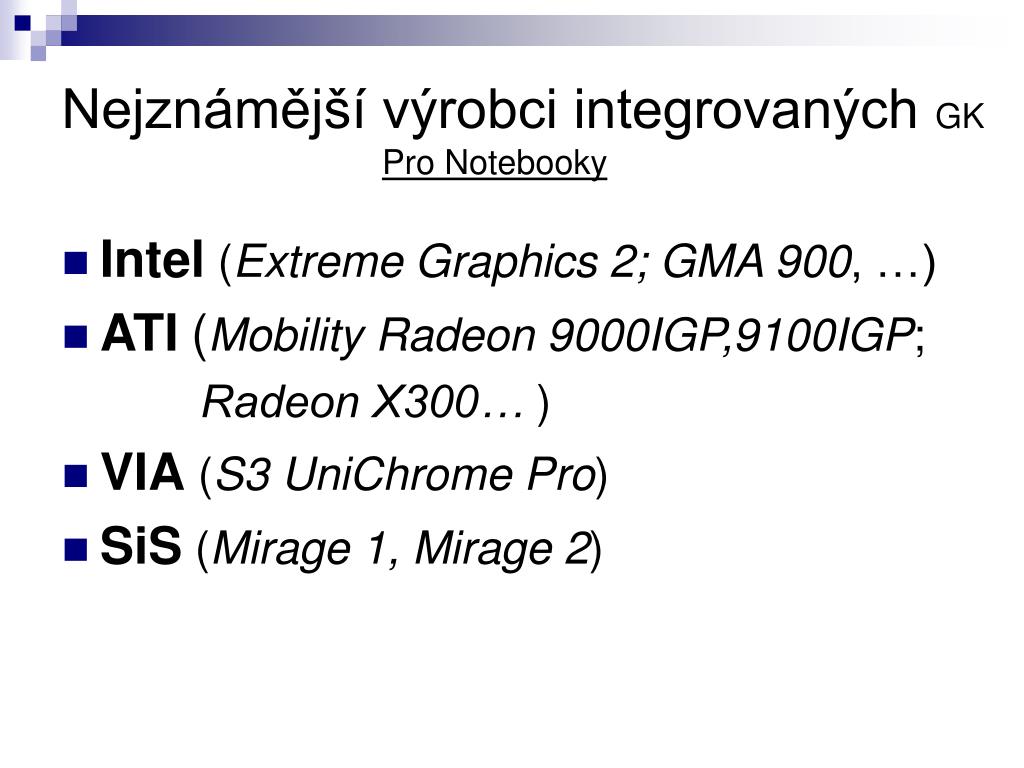

    4. Nejznámější výrobci integrovaných GKPro Notebooky • Intel (Extreme Graphics 2; GMA 900, …) • ATI(Mobility Radeon 9000IGP,9100IGP; Radeon X300… ) • VIA (S3 UniChrome Pro) • SiS (Mirage 1, Mirage 2)

    5. Zhodnocení • Prakticky všechny zmiňované karty bez problémů uspokojí nenáročného uživatele, který bude využívat notebook ke kancelářským účelům, spouštění videa na DVD a jednoduchým 3D aplikacím. (starším hrám) • Pro náročnější využití jsou vhodné zejména čipy GMA 900 a pak karty ATI třídy X300.

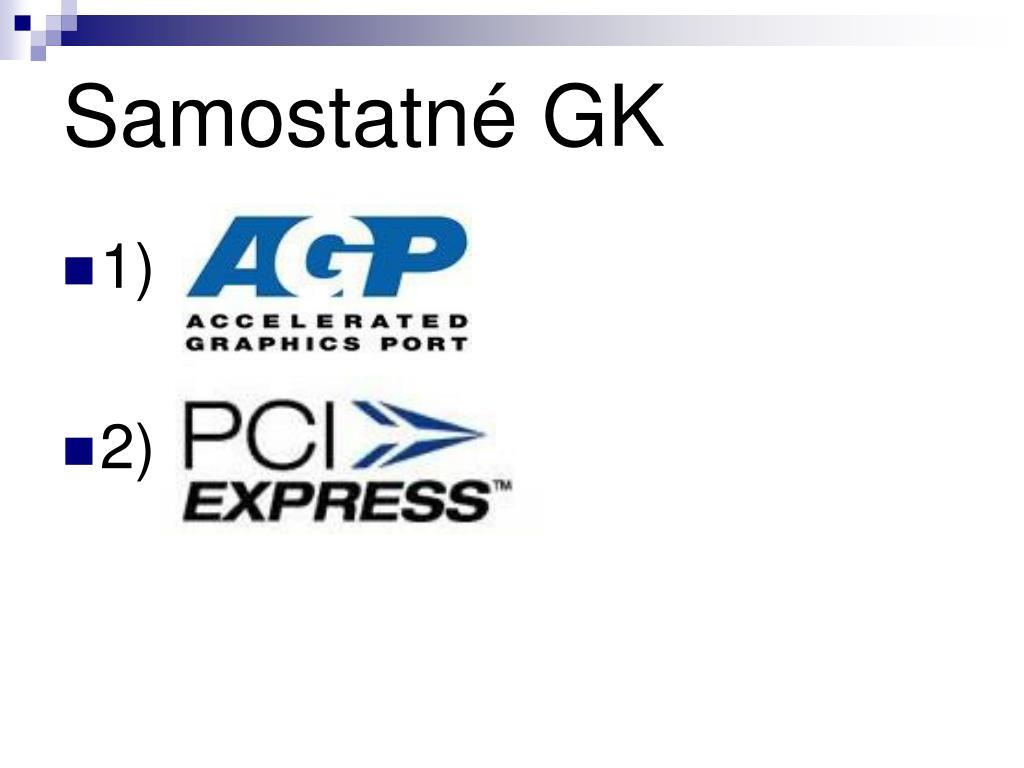

    6. Samostatné GK • 1) AGP • 2) PCI-E

    7. Samostatné GK pro sběrnici AGP • Sběrnice AGP je dnes již zastaralá, ale stále je dost používaná, a proto i dnes lze výkonnou grafickou kartu do této sběrnice pořídit. • Nejznámější výrobci: 1) nVidia 2) ATI 3) (Matrox)

    8. Vysvětlení pojmů • Pipeline – řetězec instrukcí nebo algoritmů • Pixel shader – programový kód v grafickém čipu měnící pixely • Vertex shader – programový kód v grfickém čipu měnící vertexy • Vertex – vrchol polygonu, daný souřadnicí a barvou • Polygon – mnohoúhelník, konkrétně v dnešních grafických kartách trojúhelník

    9. ATI Sapphire Radeon X1950Pro

    10. ATI Sapphire Radeon X1950Pro • Vertex shaders: 8 • Pixel shaders: 36 • DirectX: 9 • Pixel shader: v3.0 • Vertex shader: v3.0 • Slot: AGP 8x • Výstupy: 2x Dual DVI-I, S-Video/kompozitní/HDTV • Jádro: RV570 • Výrobní proces: 80nm • Tranzistory: 330M • Frekvence jádra: 580MHz • Frekvence pamětí: 700MHz (DDR 1400MHz) • Velikost paměti: 512MB • Typ pamětí: DDR3 • Paměťová sběrnice: 256-bit • Propustnost: 43,8 GB/s Cena: cca 5 400 KČ

    11. ATI Sapphire Radeon X1950Pro Jádro RV570 (PCI-E) Paměti DDR III

    12. ATI Sapphire Radeon X1950Pro Můstek (z PCI-E na AGP)

    13. ATI Sapphire Radeon X1950Pro Výstupy a napájení Konektory pro externí napájení 2x Dual DVI-I, S-Video/kompozitní/HDTV

    14. ATI Sapphire Radeon X1950Pro Příslušenství

    15. ATI Sapphire Radeon X1950Pro Testy Testovací sestava: Základní deska: ASUS A8V-X (Bios 0703)Procesor: AMD Opteron 144 1.8GHz (OC 2.4GHz)Operační paměť: Dual-Channel 2GB DDR400 CL3.0Pevný disk: Seagate 7200.10 320GB ATA (ST3200822A)Zdroj: Fortron 350W-PNF Ovladače: X1950Pro: ATI Catalyst 7.1X1950Pro (OC): Radeon Omega Drivers v3.8.3309800XT: Radeon Omega Drivers v3.8.330

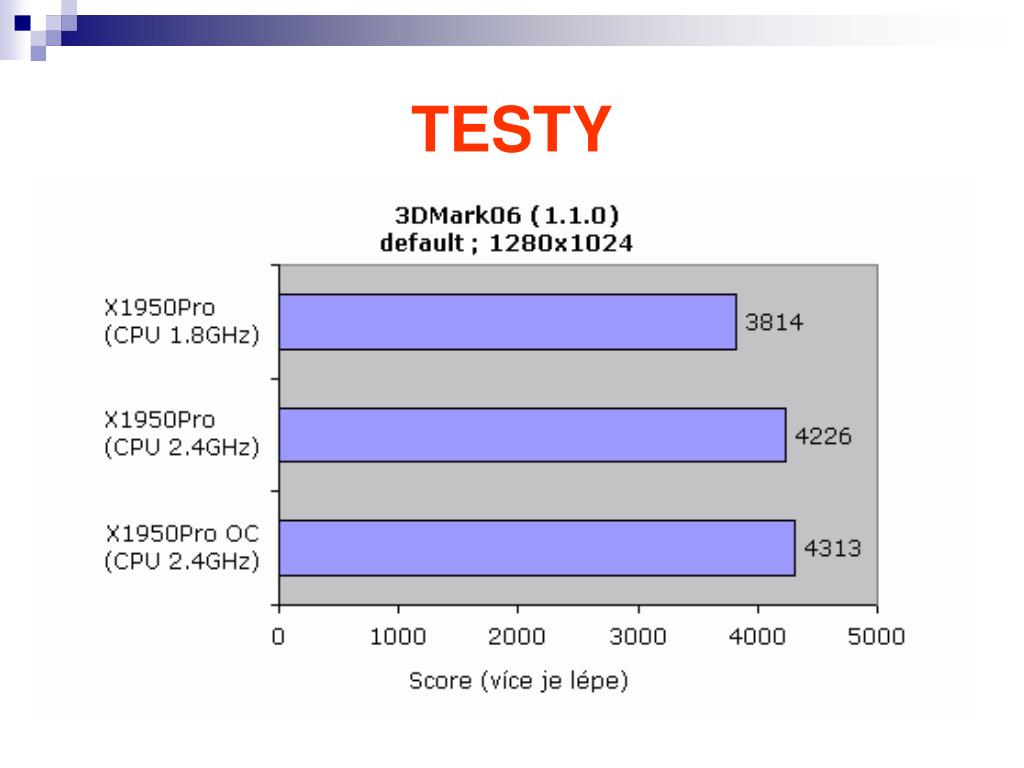

    16. TESTY

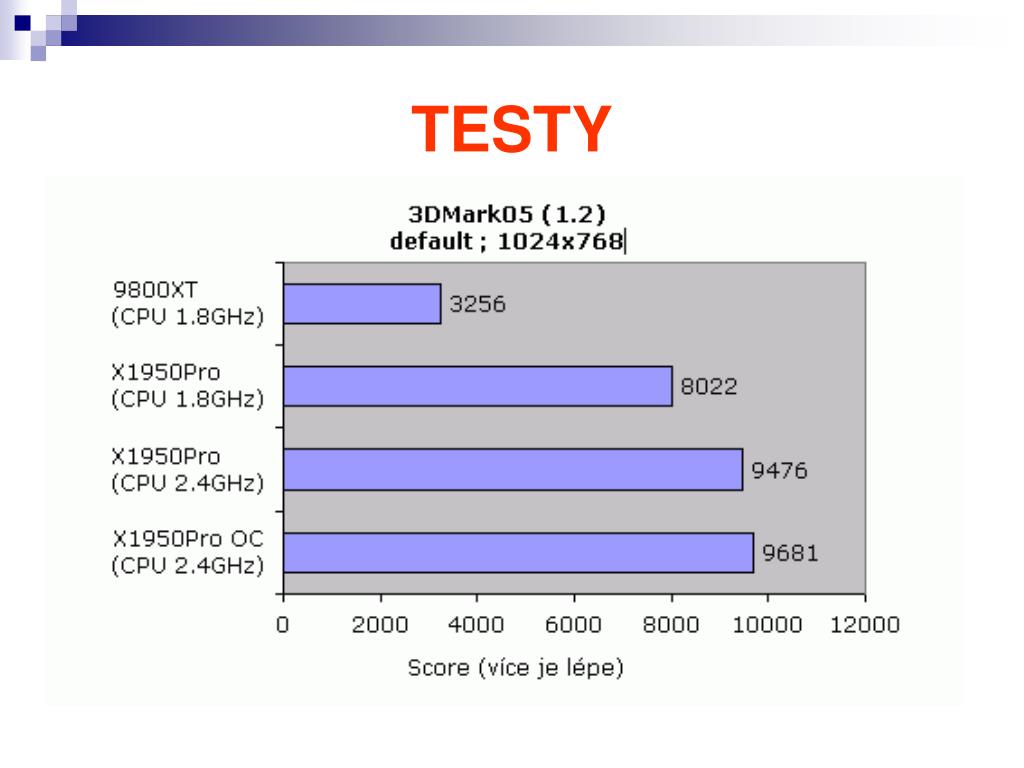

    17. TESTY

    18. ATI Sapphire Radeon X1950Pro Zhodnocení + Nejlepší volba pro AGP + Velmi dobrý výkon ( limitující výkonností procesoru) - Hlučný chladič

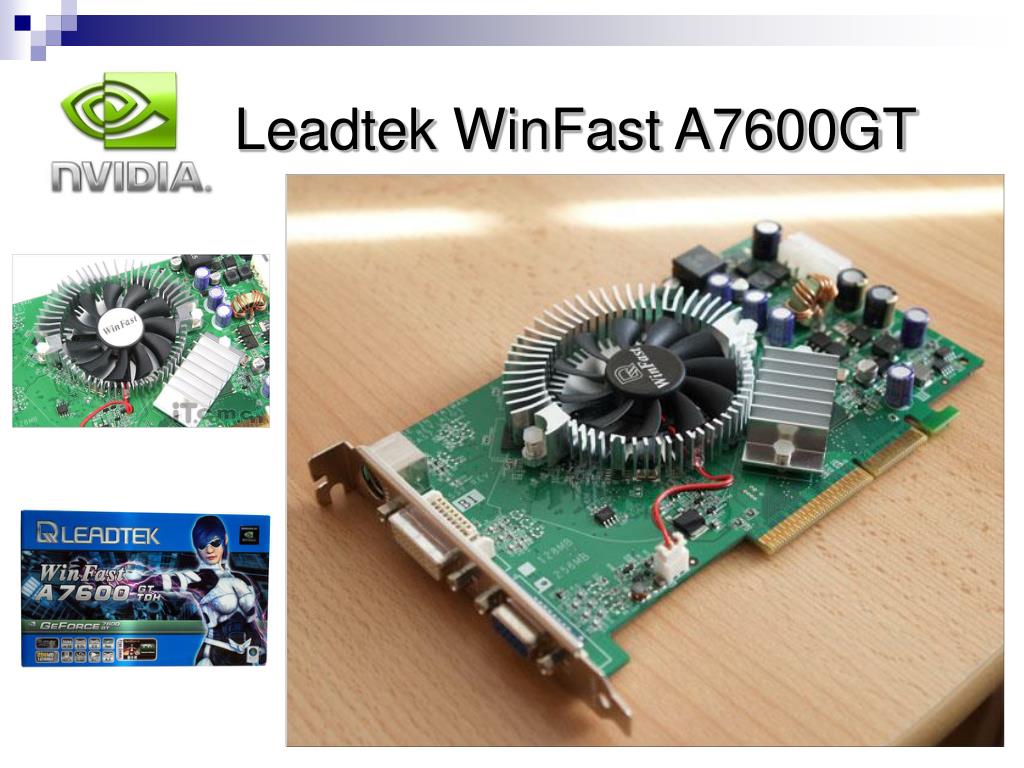

    19. nVidia Leadtek WinFast A7600GT

    20. nVidia Leadtek WinFast A7600GT • Vertex shaders: 5 • Pixel shaders: 12 • DirectX: 9 • Pixel shader: v3.0 • Vertex shader: v3.0 • Slot: AGP 8x • Výstupy: 2x Dual DVI-I, S-Video/kompozitní/HDTV • Jádro: G73 • Výrobní proces: 90nm • Tranzistory: 330M • Frekvence jádra: 560MHz • Frekvence pamětí: 700MHz (DDR 1400MHz) • Velikost paměti: 256MB • Typ pamětí: DDR3 • Paměťová sběrnice: 128-bit • Propustnost: 21,9 GB/s Cena:cca 3 400KČ

    21. nVidia Leadtek WinFast A7600GT TESTY Testovací sestava

    22. nVidia Leadtek WinFast A7600GT TESTY

    23. nVidia Leadtek WinFast A7600GT TESTY

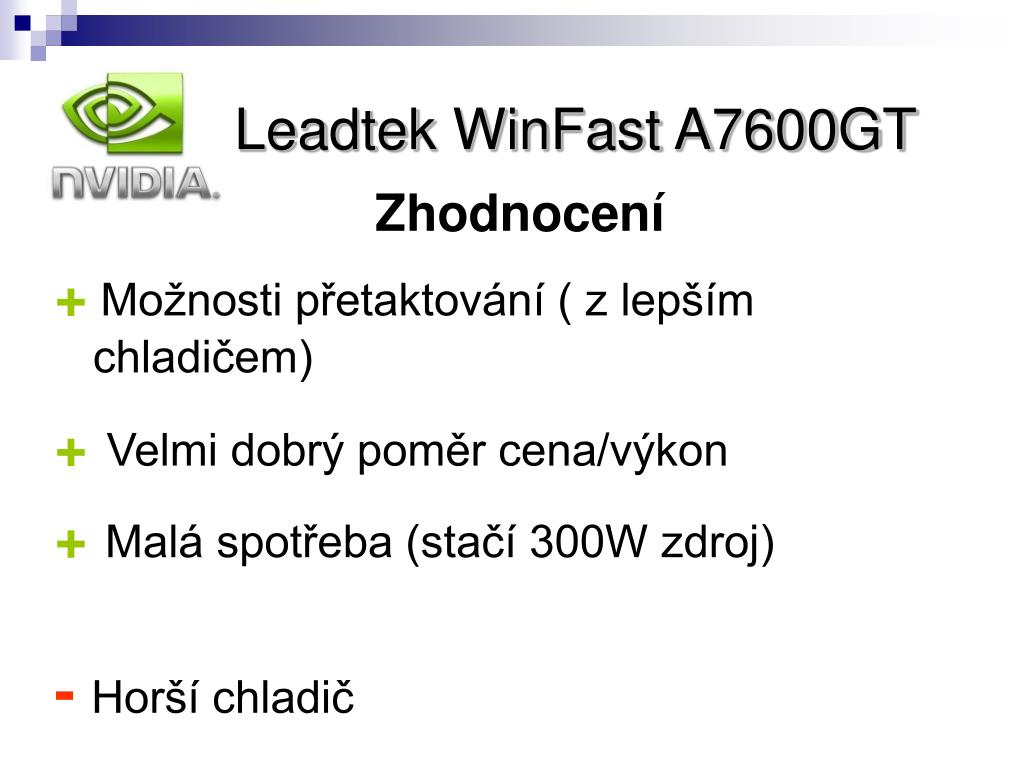

    24. nVidia Leadtek WinFast A7600GT Zhodnocení + Možnosti přetaktování ( z lepším chladičem) +Velmi dobrý poměr cena/výkon +Malá spotřeba (stačí 300W zdroj) -Horší chladič

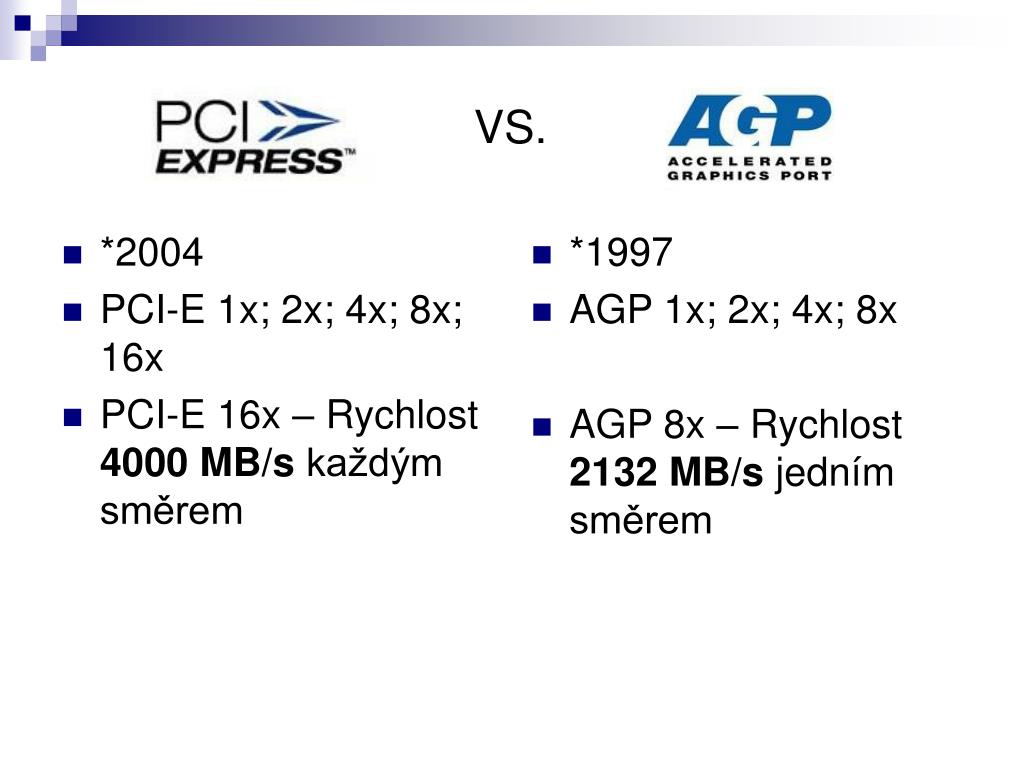

    25. *2004 PCI-E 1x; 2x; 4x; 8x; 16x PCI-E 16x – Rychlost 4000 MB/s každým směrem *1997 AGP 1x; 2x; 4x; 8x AGP 8x – Rychlost 2132 MB/s jedním směrem VS.

    26. nVidia GeForce – 7600GS 7600GT 7800GS 7800GT 7800GTX 7900GS 7900GT 7900GTO 7900GTX 7950GT 7950GTX 7950GX2 8600GT 8600GTS 8800GTS 8800GTX 8800Ultra Grafické karty

    27. Grafické karty • ATI Radeon – X800 GT X1600 XT X800 GTO X1650 Pro X1900 XT X800 XL X1650 XT X1900 XTX X800 XT X1700 X1950 Pro X850 Pro X1800 GTO X1950 XT X850 XT X1800 XT X1950 XTX X850 XT-PE X1900 GT X2900 XTX

    28. ATI Radeon X1800 XT ATI Radeon X1800 GTO ATI Radeon X1950 XTX

    29. „Žebříček“ nVidia • 1. nVidia GeForce 8800 Ultra • 2. Asus Extreme N8800GTX AquaTank • 3. MSI GeForce NX8800GTS • 4. Leadtek GeForce 7950 GX2

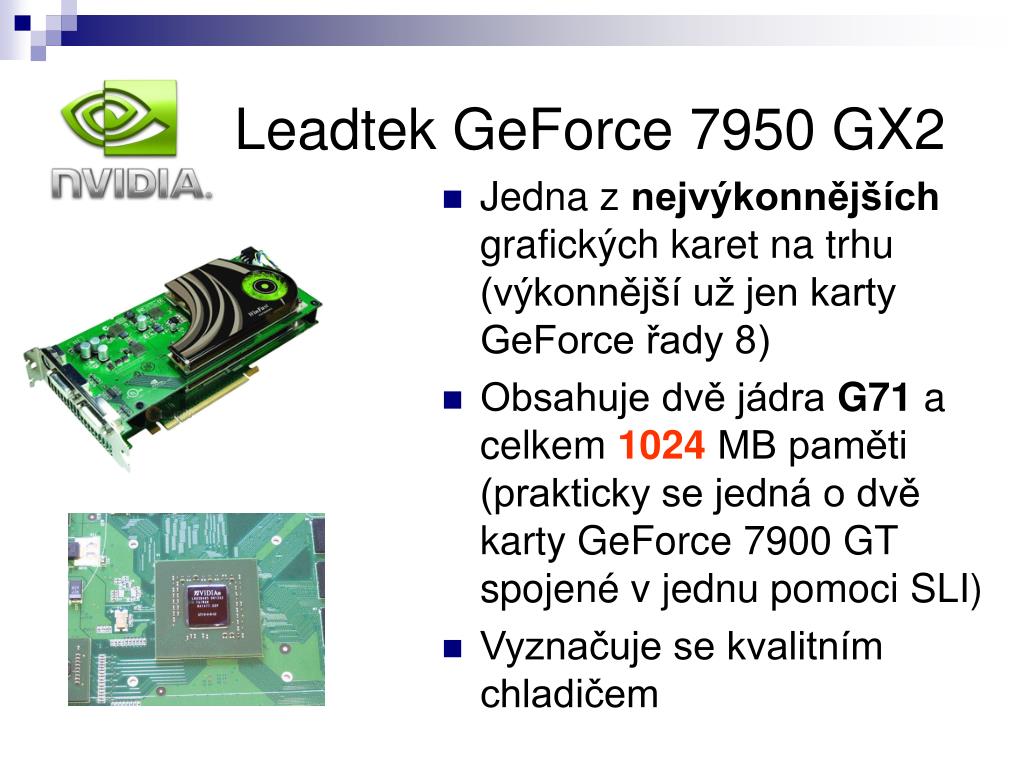

    30. nVidia Leadtek GeForce 7950 GX2 • Jedna z nejvýkonnějších grafických karet na trhu (výkonnější už jen karty GeForce řady 8) • Obsahuje dvě jádra G71 a celkem 1024 MB paměti (prakticky se jedná o dvě karty GeForce 7900 GT spojené v jednu pomoci SLI) • Vyznačuje se kvalitním chladičem

    31. nVidia Leadtek GeForce 7950 GX2 • Vertex shaders: 2x8 • Pixel shaders: 2x24 • DirectX: 9 • Pixel shader: v3.0 • Vertex shader: v3.0 • Slot: PCI-E 16x • Výstupy: 2x Dual DVI-I, S-Video/kompozitní/HDTV • Vertex shaders: 2x8 • Pixel shaders: 2x24 • DirectX: 9 • Pixel shader: v3.0 • Vertex shader: v3.0 • Slot: PCI-E 16x • Výstupy: 2x Dual DVI-I, S-Video/kompozitní/HDTV • Jádro: 2x G71 • Výrobní proces: 90nm • Tranzistory: 2x 278M • Frekvence jádra: 500MHz • Frekvence pamětí: 600MHz (DDR 1200MHz) • Velikost paměti: 1024MB • Typ pamětí: DDR3 • Paměťová sběrnice: 256-bit • Propustnost: 2x 37,5 GB/s Cena:cca 15 650KČ

    32. nVidia Leadtek GeForce 7950 GX2 Testy • Procesor: Intel Core 2 Duo 2,66 GHz, L2 cache • MB: Gigabyte GA-965P-DQ6 (Intel 965P) • Paměť: 2x 512 MB Corsair DDR2-800 • Zdroj: 600W

    33. nVidia Leadtek GeForce 7950 GX2 Testy Teplota čipu při zátěži – 78°C • 3DMark06 (12)–8 212 b. • 3DMark05 (10)– 14 129 b. • Oblivion (16,běžná scéna)– 56,5 fps • Oblivion (16,AAAF,náročná scéna)– 24,2 fps • Quake 4 (16,Ultra Quality)– 114,8 fps • Quake 4 (16,AAAF,Ultra Quality) –69,2fps • Call of Duty 2 (12,AAAF) – 61,0 fps • Call of Duty 2 (16,AAAF) – 47,7 fps

    34. nVidia Leadtek GeForce 7950 GX2 Zhodnocení + Velmi vysoký výkon + Nízká hlučnost + HDTV výstup - Cena - Vysoká spotřeba 286W(!) - Kompatibilita s hrami

    35. G80 • Představen vříjnu 2006 • Nové funkce: - podpora DirectX 10 - unifikovaná architektura + geometry shadery - Coverage Sampling Anti- Alising (CSAA) - Multi-Simpling - Shader model 4.0 (SM4.0) - virtualizovaná grafická paměť

    36. G80 8800 GTS 8800 GTX 8800 Ultra

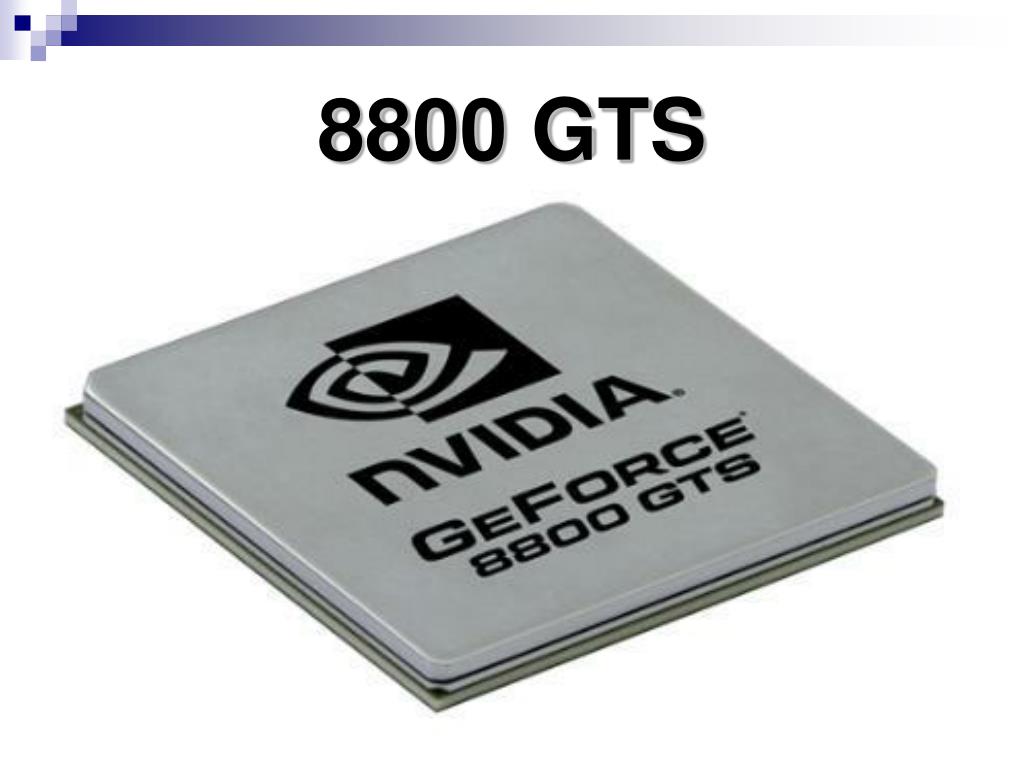

    37. 8800 GTS

    38. MSI GeForce NX8800GTS

    39. MSI GeForce NX8800GTS MSI GeForce NX8800GTS • Unifikované shadery: 96 • DirectX: 10 • Pixel shader: v4.0 • Vertex shader: v4.0 • Geometric shader: v4.0 • Slot: PCI-E 16x • Výstupy: 2x Dual DVI-I, S-Video/kompozitní/HDTV • Unifikované shadery: 96 • DirectX: 10 • Pixel shader: v4.0 • Vertex shader: v4.0 • Geometric shader: v4.0 • Slot: PCI-E 16x • Výstupy: 2x Dual DVI-I, S-Video/kompozitní/HDTV • Jádro: G80 • Výrobní proces: 90nm • Tranzistory: 681M • Frekvence jádra: 500MHz • Frekvence pamětí: 900MHz (DDR 1800MHz) • Velikost paměti: 640MB • Typ pamětí: DDR3 • Paměťová sběrnice: 320-bit • Propustnost: 70,3 GB/s Cena:cca 11 300KČ

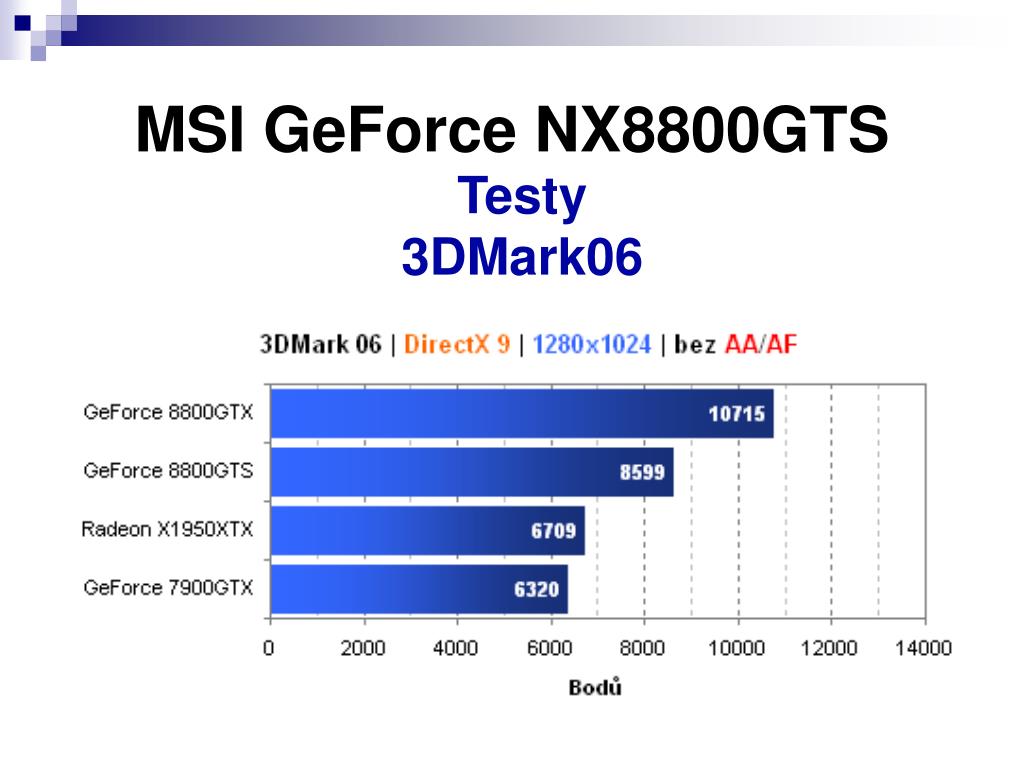

    40. MSI GeForce NX8800GTS Testy 3DMark06

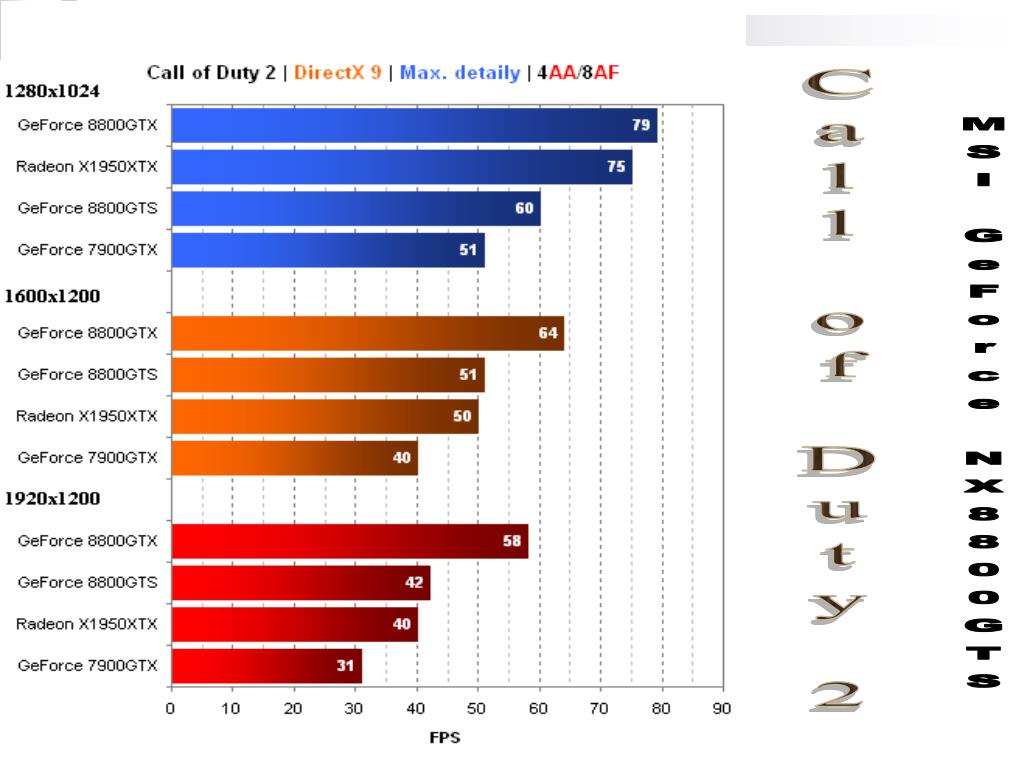

    41. Call of Duty 2 MSI GeForce NX8800GTS

    42. MSI GeForce NX8800GTS • Odlehčená verze GTX • Patří mezi high-end karty • 3. nejlepší čip na trhu

    43. Asus Extreme N8800GTX AquaTank
