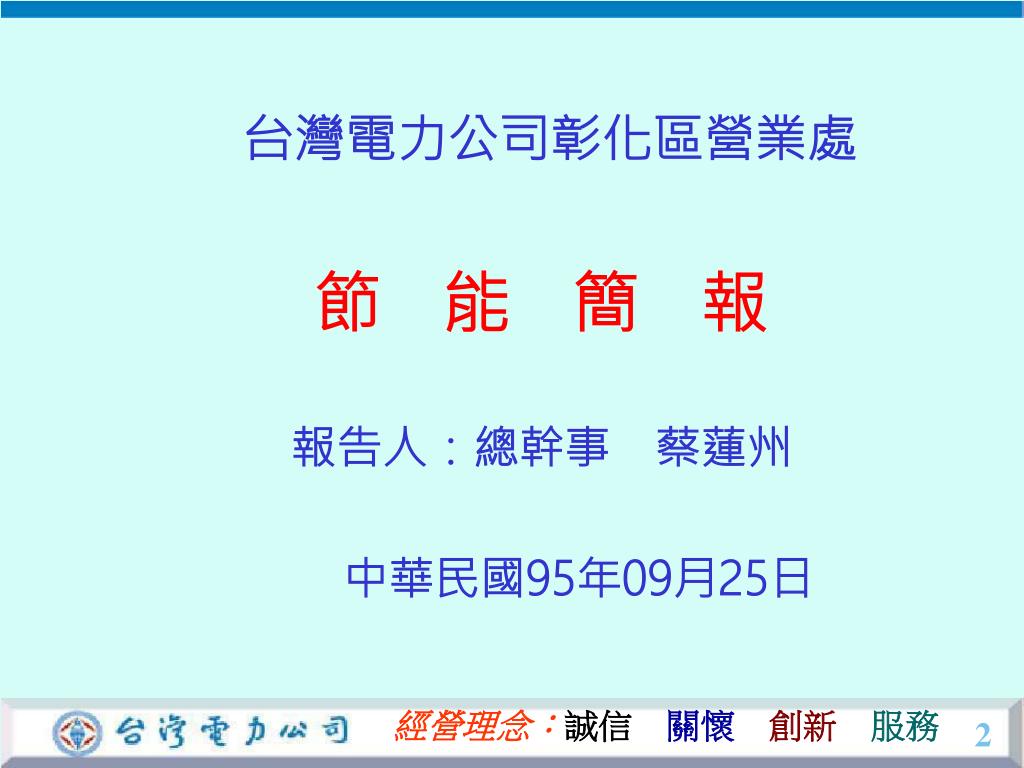

1. 台灣電力公司彰化區營業處 節 能 簡 報 報告人：總幹事　蔡蓮州 中華民國95年09月25日 經營理念：誠信關懷創新服務 2

2. 簡 報 內 容 壹、本處簡介 貳、能源管理與查核 參、節能措施及成效 肆、整體節約能源實效 伍、節能特殊事蹟 陸、結語 經營理念：誠信關懷創新服務 3

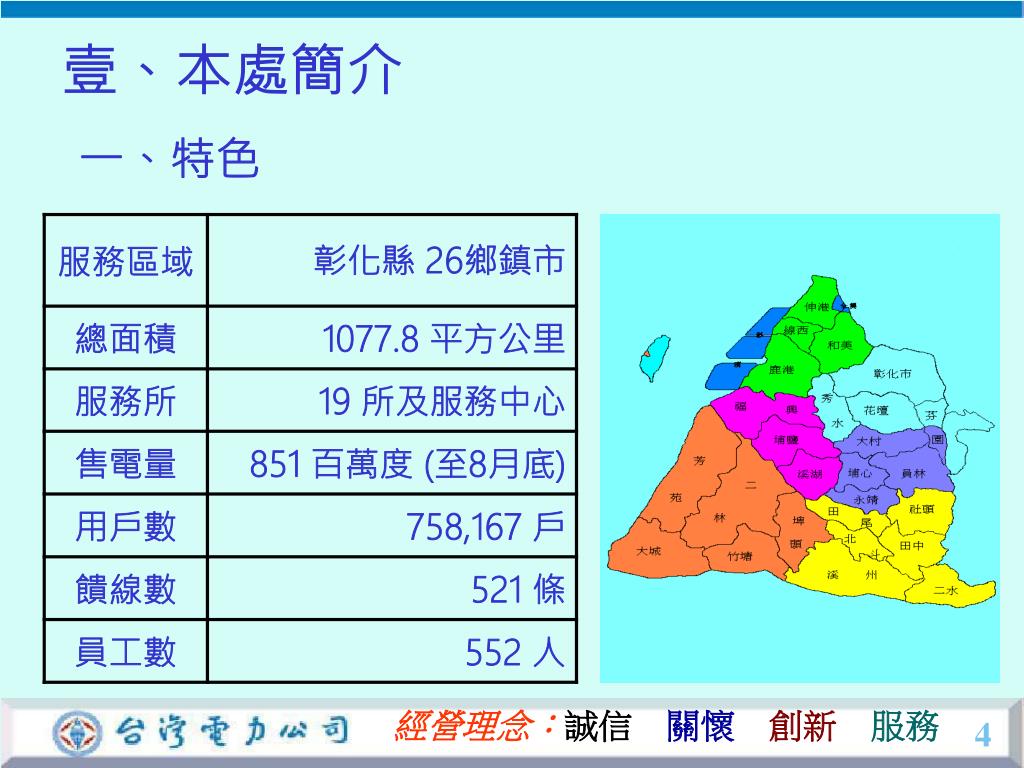

3. 壹、本處簡介 一、特色 經營理念：誠信關懷創新服務 4

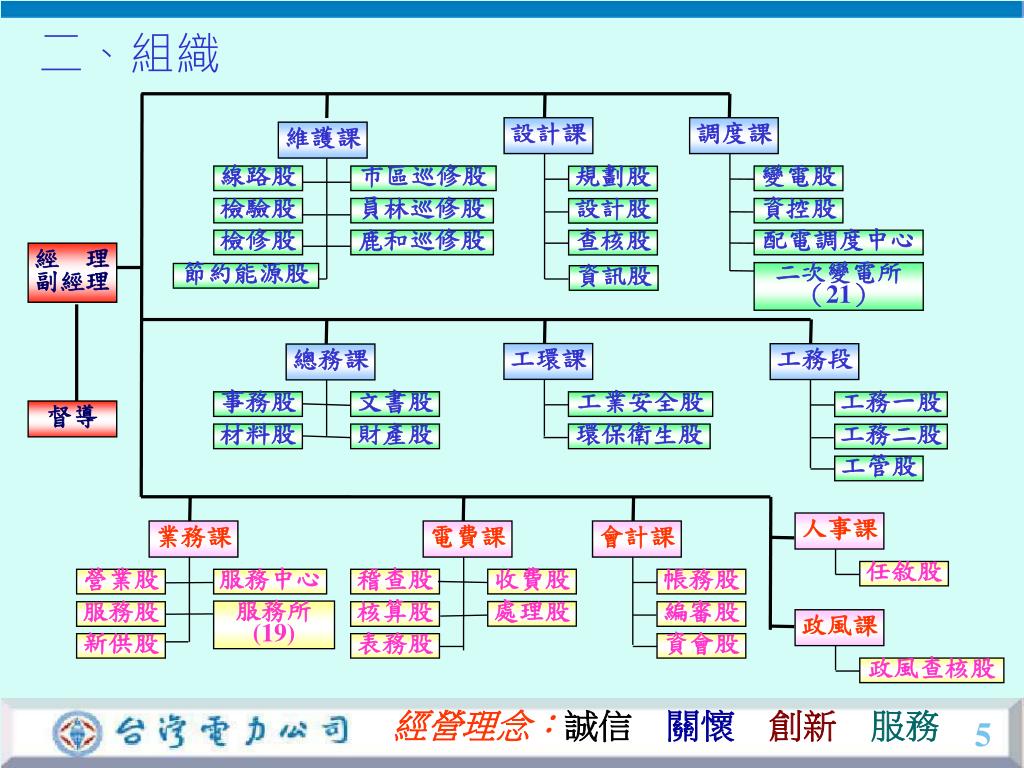

4. 設計課 調度課 規劃股 變電股 設計股 資控股 查核股 配電調度中心 資訊股 二次變電所 （21） 會計課 督導 工環課 總務課 帳務股 工業安全股 編審股 事務股 文書股 環保衛生股 資會股 材料股 財產股 業務課 政風課 人事課 工務段 電費課 營業股 服務中心 政風查核股 任敘股 工務一股 服務所(19) 稽查股 收費股 服務股 工務二股 新供股 處理股 核算股 工管股 表務股 二、組織 維護課 線路股 市區巡修股 檢驗股 員林巡修股 檢修股 鹿和巡修股 經　理 副經理 節約能源股 經營理念：誠信關懷創新服務 5

5. 壹、本處簡介 三、供電概況(一) 供電系統圖 經營理念：誠信關懷創新服務 6

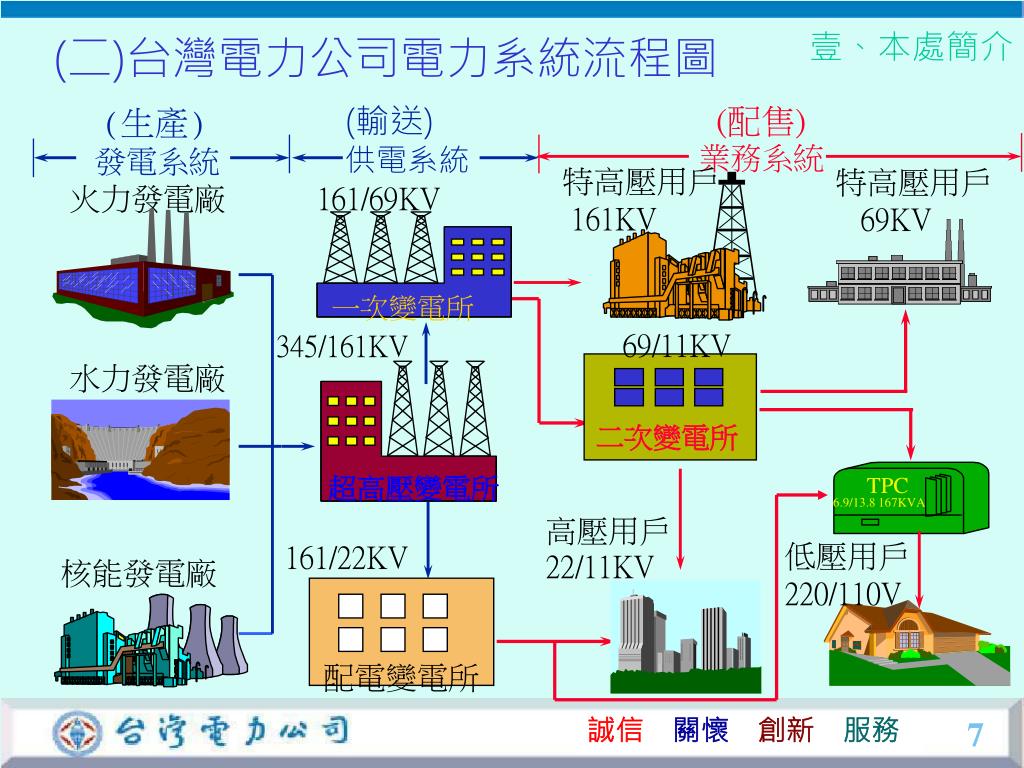

6. (二)台灣電力公司電力系統流程圖 (生產) (配售) (輸送) 發電系統 業務系統 供電系統 火力發電廠 特高壓用戶 161KV 特高壓用戶 69KV 161/69KV 一次變電所 345/161KV 69/11KV 水力發電廠 二次變電所 TPC 超高壓變電所 6.9/13.8 167KVA 高壓用戶 22/11KV 低壓用戶220/110V 161/22KV 核能發電廠 * 配電變電所 壹、本處簡介 7 誠信　關懷創新服務

7. 一、節約能源推行小組組織 (一) 推行小組(成立日期：93年12月20日) 【 能管員：14人(兼任)】 推行幹事 事務股長 材料股長 文書股長 財產股長 新供股長 服務股長 營業股長 服務中心主任 各服務所主任 線路股長 檢驗股長 檢修股長 節約能源股長 各巡修股長 工管股長 工一股長 工二股長 變電股長 資控股長 DDCC主任 設計股長 規劃股長 資訊股長 查核股長 貳、能源管理與查核 推行組長 政 風 課 長 總 務 課 長 電 費 課 長 維 護 課 長 工 務 段 長 工 環 課 長 調 度 課 長 設 計 課 長 業 務 課 長 人 事 課 長 會 計 課 長 執行總幹事 電務督導 業務督導 副執行 總幹事 節約能源 股長(兼任) 副召集人 電務副理 張 弘 文 業務副理 廖 莞 二 召集人 經 理 郭宗益 經營理念：誠信關懷創新服務 8

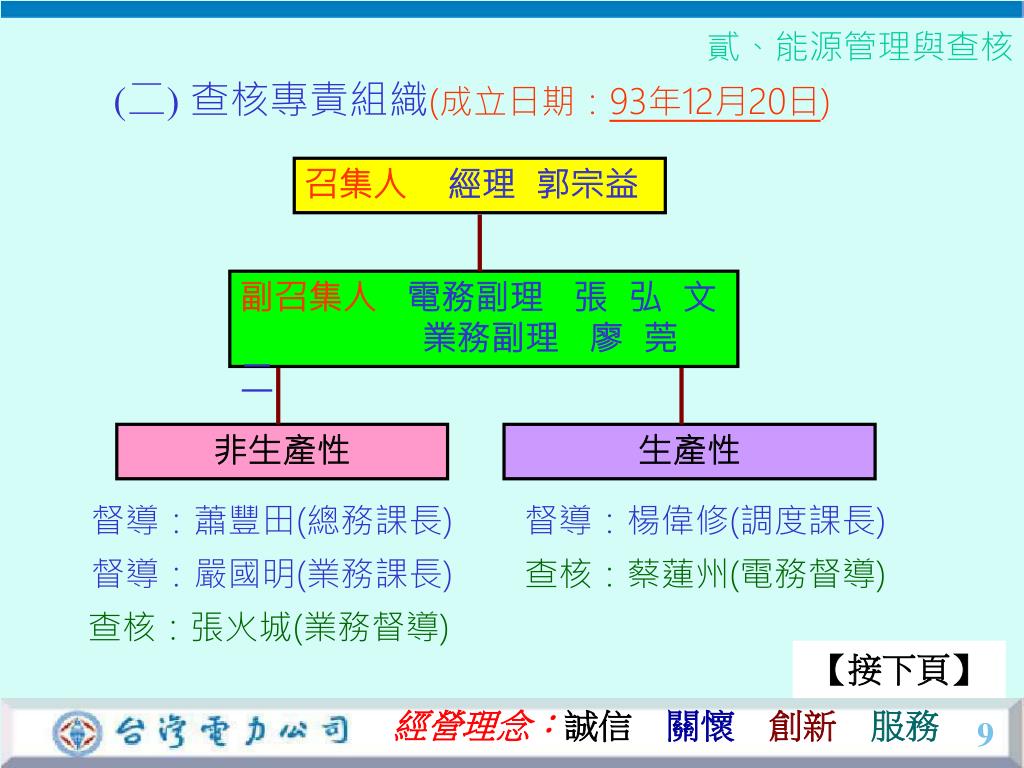

8. 貳、能源管理與查核 召集人 經理 郭宗益 副召集人 電務副理 張 弘 文 業務副理 廖 莞 二 (二) 查核專責組織(成立日期：93年12月20日) 督導：蕭豐田(總務課長) 督導：楊偉修(調度課長) 督導：嚴國明(業務課長) 查核：蔡蓮州(電務督導) 查核：張火城(業務督導) 非生產性 生產性 【接下頁】 經營理念：誠信關懷創新服務 9

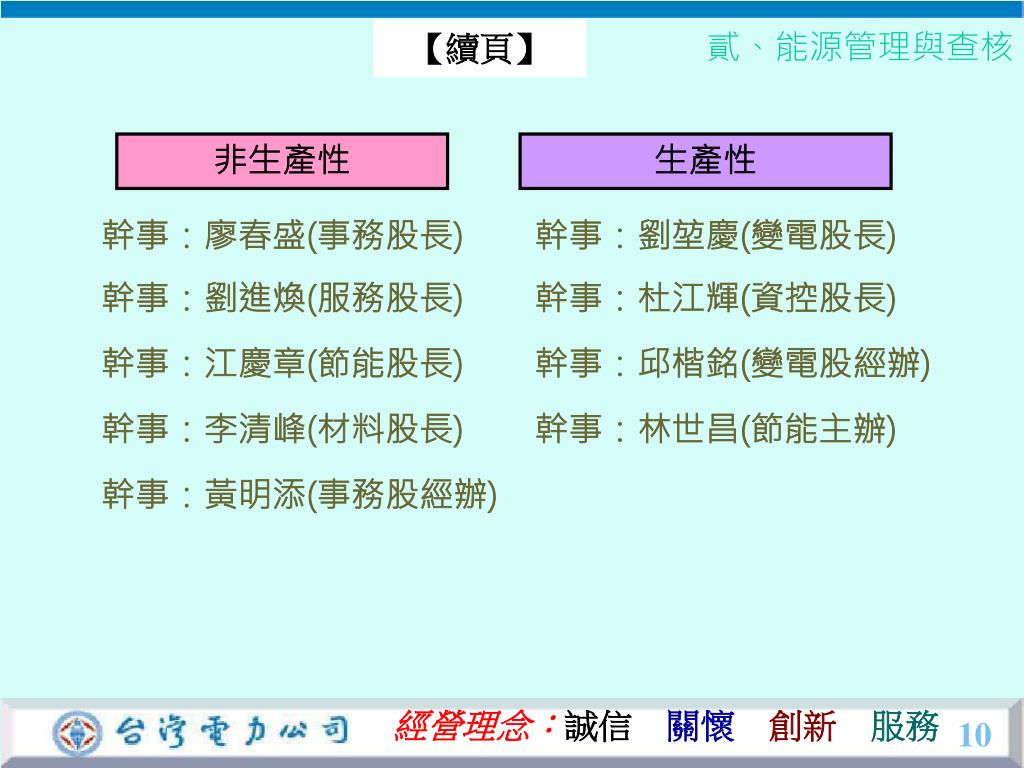

9. 【續頁】 貳、能源管理與查核 非生產性 生產性 幹事：廖春盛(事務股長) 幹事：劉堃慶(變電股長) 幹事：劉進煥(服務股長) 幹事：杜江輝(資控股長) 幹事：江慶章(節能股長) 幹事：邱楷銘(變電股經辦) 幹事：李清峰(材料股長) 幹事：林世昌(節能主辦) 幹事：黃明添(事務股經辦) 經營理念：誠信關懷創新服務 10

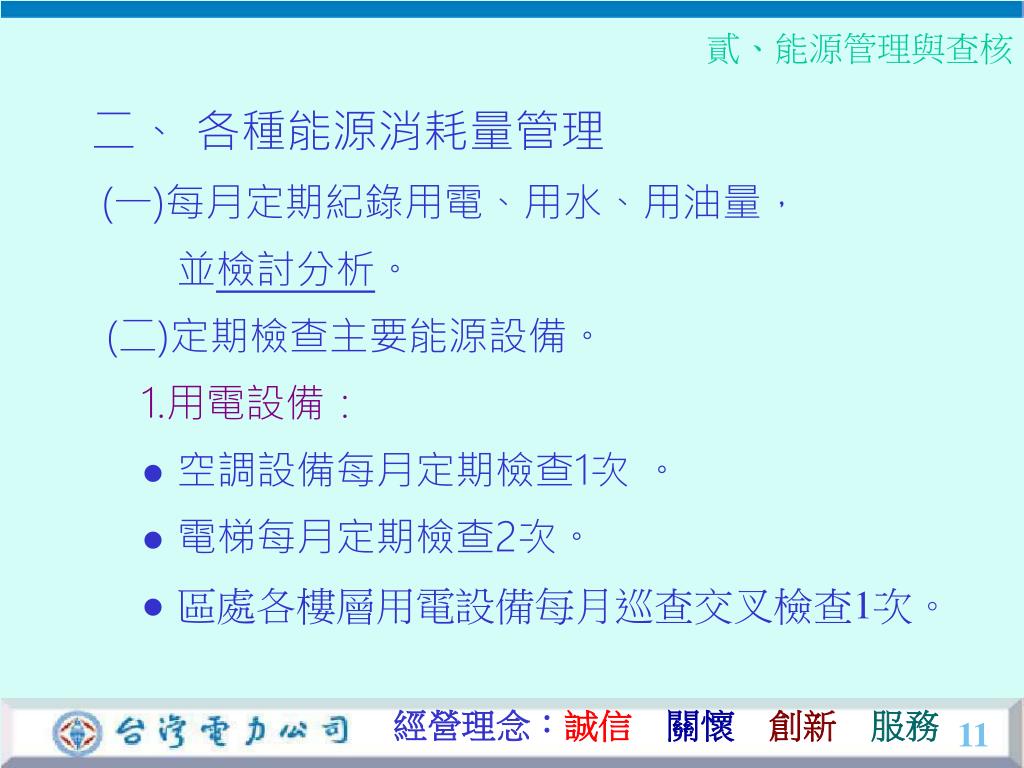

10. 貳、能源管理與查核 二、 各種能源消耗量管理 (一)每月定期紀錄用電、用水、用油量， 並檢討分析。 (二)定期檢查主要能源設備。 1.用電設備： ● 空調設備每月定期檢查1次。 ● 電梯每月定期檢查2次。 ● 區處各樓層用電設備每月巡查交叉檢查1次。 經營理念：誠信　關懷創新服務 11

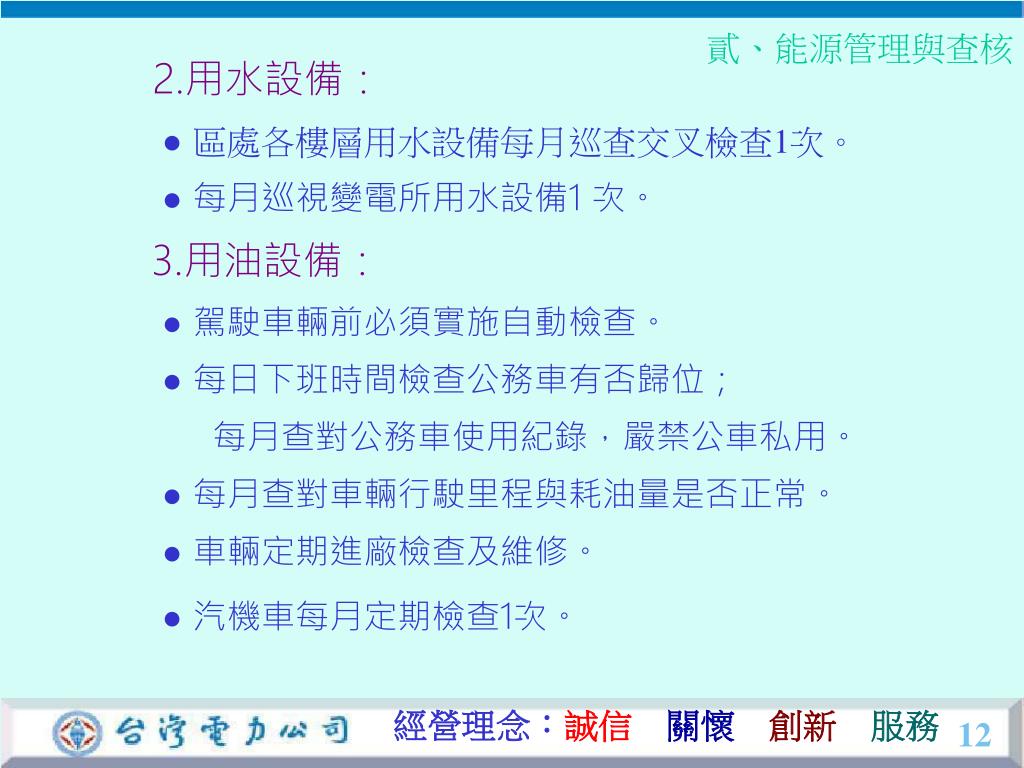

11. 貳、能源管理與查核 2.用水設備： ● 區處各樓層用水設備每月巡查交叉檢查1次。 ● 每月巡視變電所用水設備1 次。 3.用油設備： ● 駕駛車輛前必須實施自動檢查。 ● 每日下班時間檢查公務車有否歸位； 每月查對公務車使用紀錄，嚴禁公車私用。 ● 每月查對車輛行駛里程與耗油量是否正常。 ● 車輛定期進廠檢查及維修。 ● 汽機車每月定期檢查1次。 經營理念：誠信　關懷創新服務 12

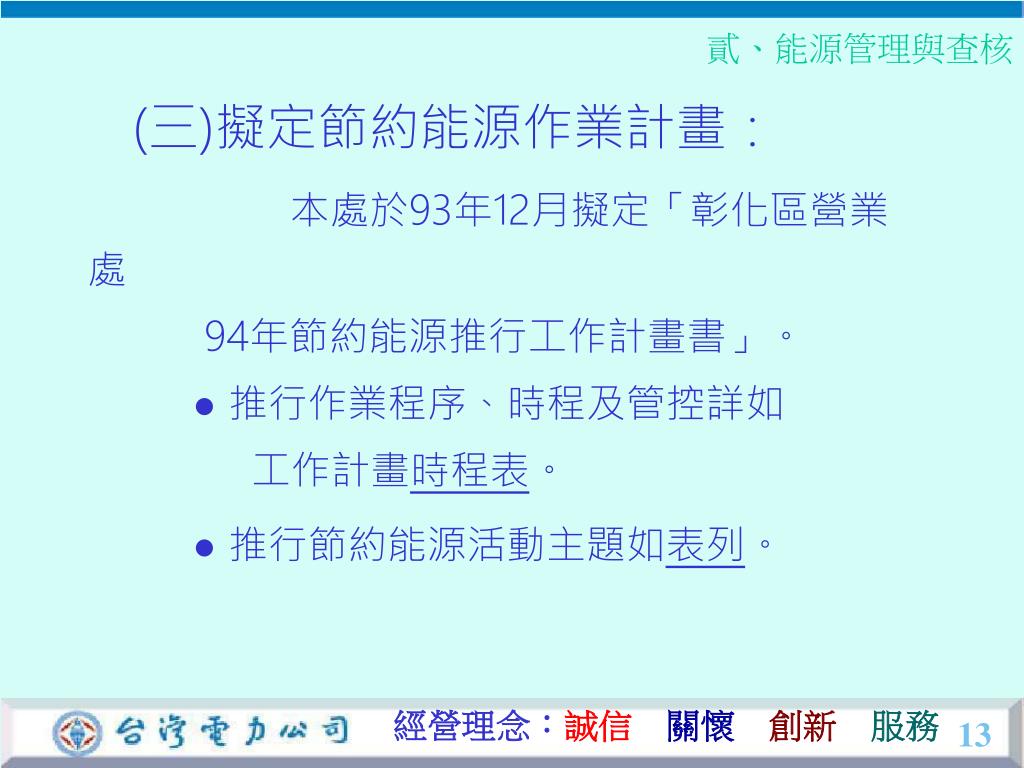

12. 貳、能源管理與查核 (三)擬定節約能源作業計畫： 本處於93年12月擬定「彰化區營業處 94年節約能源推行工作計畫書」。 ● 推行作業程序、時程及管控詳如 工作計畫時程表。 ● 推行節約能源活動主題如表列。 經營理念：誠信　關懷創新服務 13

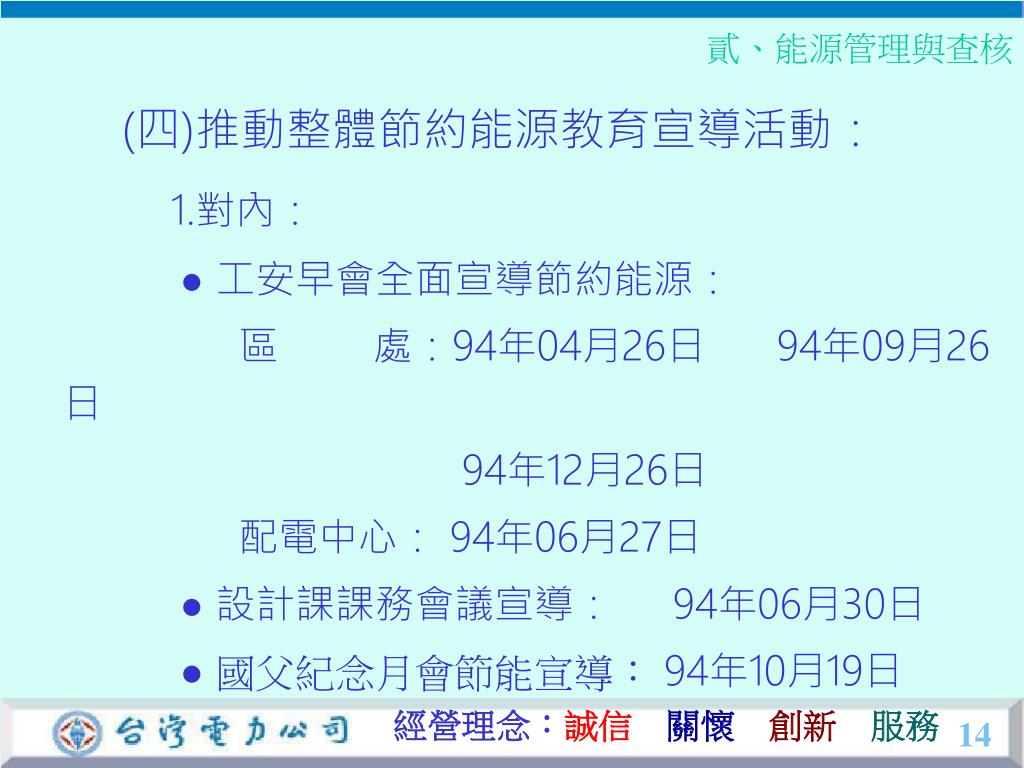

13. 貳、能源管理與查核 (四)推動整體節約能源教育宣導活動： 1.對內： ● 工安早會全面宣導節約能源： 區 處：94年04月26日 94年09月26日 94年12月26日 配電中心： 94年06月27日 ● 設計課課務會議宣導： 94年06月30日 ● 國父紀念月會節能宣導： 94年10月19日 經營理念：誠信　關懷創新服務 14

14. 貳、能源管理與查核 (四)推動整體節約能源教育宣導活動(續) 1.對內宣導(續)： ● 自94年9月起，利用廣播系統於每日上午 10時及下午3 時休息時間播放節能宣導。 ● 於區處、配電中心及服務所張貼各種節能 海報、節能之立體吊飾及旗幟，以期加強 同仁內心之節能意識。 經營理念：誠信　關懷創新服務 15

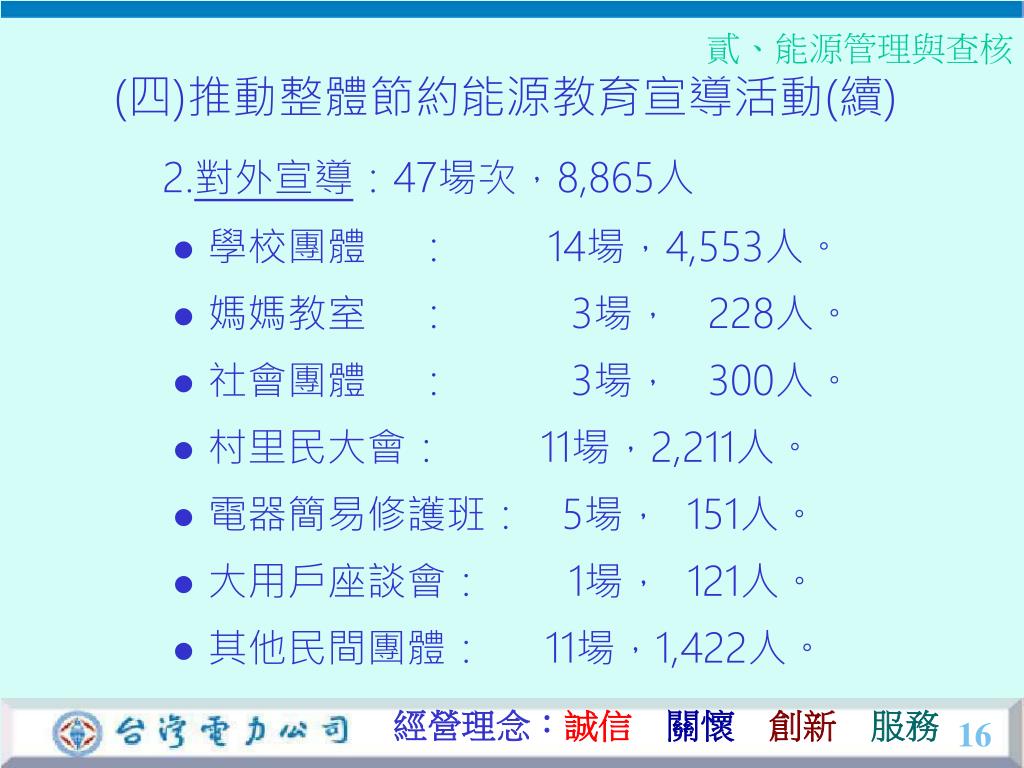

15. 貳、能源管理與查核 (四)推動整體節約能源教育宣導活動(續) 2.對外宣導：47場次，8,865人 ● 學校團體 ： 14場，4,553人。 ● 媽媽教室 ： 3場， 228人。 ● 社會團體 ： 3場， 300人。 ● 村里民大會： 11場，2,211人。 ● 電器簡易修護班： 5場， 151人。 ● 大用戶座談會： 1場， 121人。 ● 其他民間團體： 11場，1,422人。 經營理念：誠信　關懷創新服務 16

16. 貳、能源管理與查核 (五)其他能源管理與查核制度實施成效： 1.為加強節約能源實施成效，特別在94年7月份設置非生 產性及生產性場所用電及用水負責人、管理人及檢查 人制度。 ● 非生產性： 在區處及配電中心大樓分樓層設置。 服務所則由主任負責及檢查。 ● 生產性：變電所由變電股長負責，由巡檢員檢查。 註：每月至少檢查1次，並於每月20日前將檢查表送 節約能源股彙總建檔備考。 經營理念：誠信　關懷創新服務 17

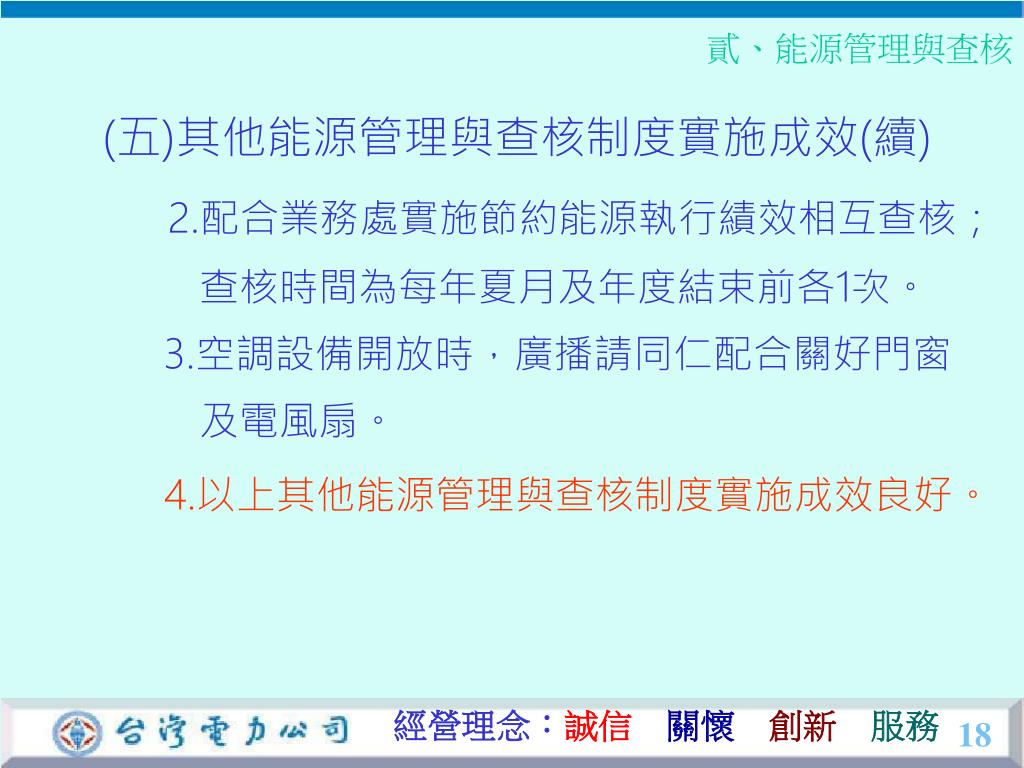

17. 貳、能源管理與查核 (五)其他能源管理與查核制度實施成效(續) 2.配合業務處實施節約能源執行績效相互查核； 查核時間為每年夏月及年度結束前各1次。 3.空調設備開放時，廣播請同仁配合關好門窗 及電風扇。 4.以上其他能源管理與查核制度實施成效良好。 經營理念：誠信　關懷創新服務 18

18. 參、節能措施及成效 一、各辦公場所節約用電： (一)照明設備節約用電： ● 全面使用高功率電子式安定器燈具。 ● 將不影響辦公處所照明之燈具停用或將燈管拆除， 合計330支，以節約用電(改善前、後如圖1-1、1-2)。 ● 採用人體感知器控制電梯間、樓梯間、茶水間及廁所 照明。 ● 採用人體感知器控制地下室停車場照明(改善前、後 如圖1-3、1-4) 。 經營理念：誠信　關懷創新服務 19

19. 參、節能措施及成效 一、各辦公場所節約用電(續)： (二)自動飲水機及開水機節約用電： 加裝時控開關(改善情形如圖1-5、1-6)，設 定下班時間停止加熱，次日上班前30分鐘 開始加熱；另為顧及飲水健康，並於飲水 機易見處張貼警示標語：「為保護您的健 康，飲水機煮沸後始可飲用。」 經營理念：誠信　關懷創新服務 20

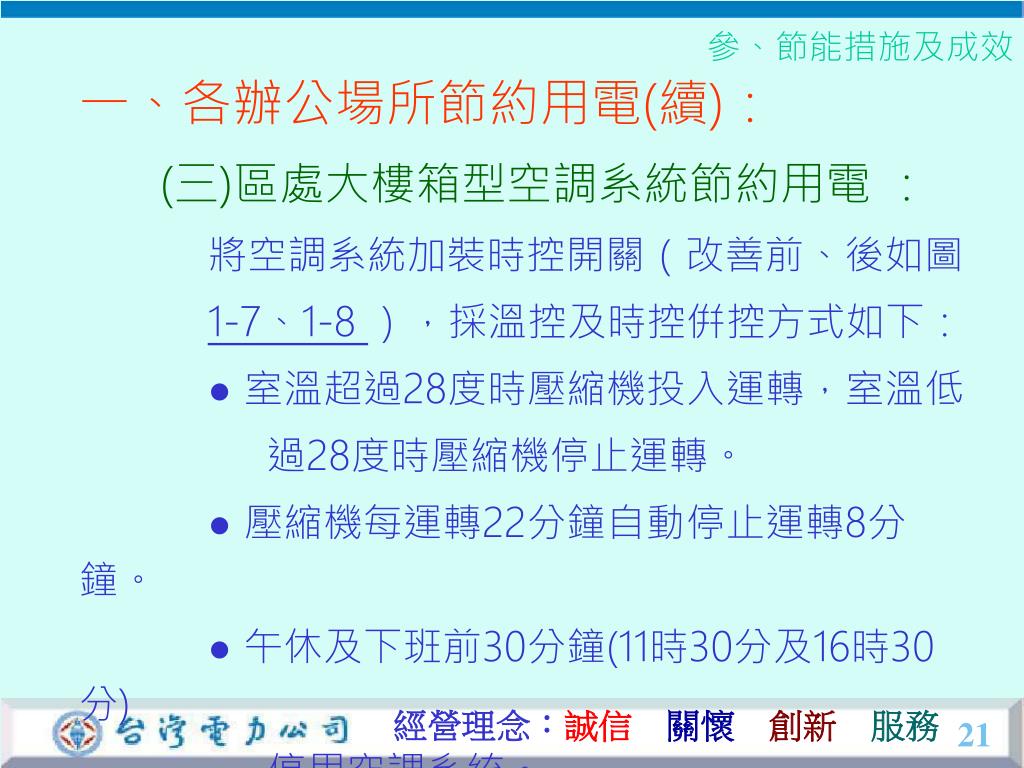

20. 參、節能措施及成效 一、各辦公場所節約用電(續)： (三)區處大樓箱型空調系統節約用電 ： 將空調系統加裝時控開關（改善前、後如圖 1-7、1-8 ），採溫控及時控倂控方式如下： ● 室溫超過28度時壓縮機投入運轉，室溫低 過28度時壓縮機停止運轉。 ● 壓縮機每運轉22分鐘自動停止運轉8分鐘。 ● 午休及下班前30分鐘(11時30分及16時30分) 停用空調系統。 經營理念：誠信　關懷創新服務 21

21. 參、節能措施及成效 一、各辦公場所節約用電(續)： (四)電腦及周邊設備節約用電： ● 利用擴音系統於下班前廣播，提醒同仁在下班 離開前，將電腦及周邊設備關機。 ● 下班後責由守衛員巡查並關閉各部門遺忘關機 之電腦及周邊設備，並予以登錄通知改進。 ● 在本處電子公佈欄公告周知電腦螢幕睡眠省電 設定方法(改善前、後如圖1-9、1-10 ) ，以推行 電腦螢幕睡眠省電。 經營理念：誠信　關懷創新服務 22

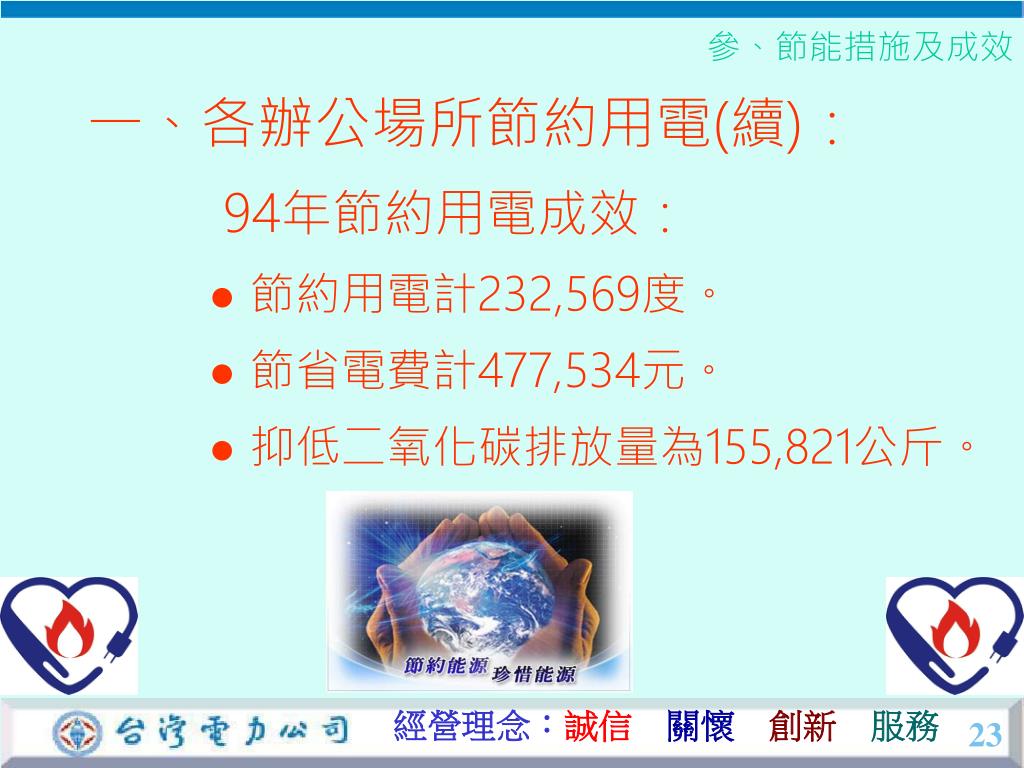

22. 參、節能措施及成效 一、各辦公場所節約用電(續)： 94年節約用電成效： ● 節約用電計232,569度。 ● 節省電費計477,534元。 ● 抑低二氧化碳排放量為155,821公斤。 經營理念：誠信　關懷創新服務 23

23. 參、節能措施及成效 二、採用省電型LED指示燈 二次變電所控制盤面指示燈全面使用省電 LED燈泡，94年共改善19所(改善情形 如圖2-1~2-5所示)。 每年成效： ● 節約用電計376,162度 ● 節省電費計752,400元 ● 抑低二氧化碳排放量計252,029公斤 經營理念：誠信　關懷創新服務 24

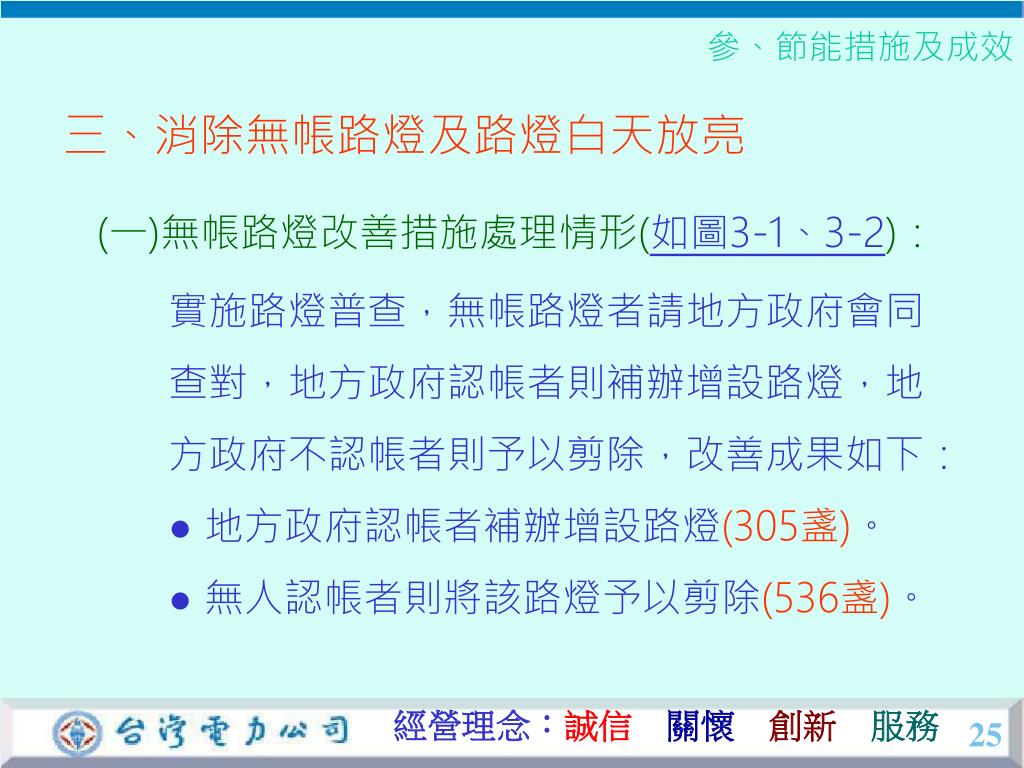

24. 參、節能措施及成效 三、消除無帳路燈及路燈白天放亮 (一)無帳路燈改善措施處理情形(如圖3-1、3-2)： 實施路燈普查，無帳路燈者請地方政府會同 查對，地方政府認帳者則補辦增設路燈，地 方政府不認帳者則予以剪除，改善成果如下： ● 地方政府認帳者補辦增設路燈(305盞)。 ● 無人認帳者則將該路燈予以剪除(536盞)。 經營理念：誠信　關懷創新服務 25

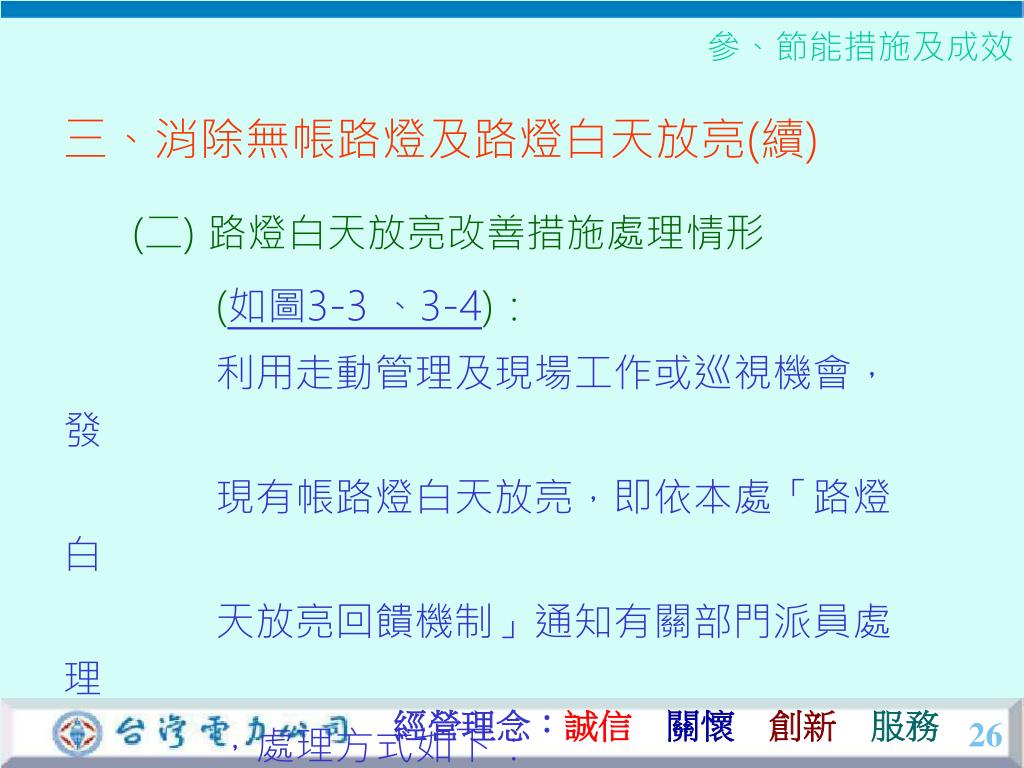

25. 參、節能措施及成效 三、消除無帳路燈及路燈白天放亮(續) (二) 路燈白天放亮改善措施處理情形 (如圖3-3 、3-4)： 利用走動管理及現場工作或巡視機會，發 現有帳路燈白天放亮，即依本處「路燈白 天放亮回饋機制」通知有關部門派員處理 ，處理方式如下： 經營理念：誠信　關懷創新服務 26

26. 參、節能措施及成效 三、消除無帳路燈及路燈白天放亮(續) ● 點滅器失能者則當場予已換新。 ● 逐年編列預算將使用點滅器控制之路燈設 計納入集中控制以消除路燈白天放亮。 94年共改善1863盞。每年成效： ● 減少線路損失計365,943度 ● 增加電費收入計938,081元 ● 抑低二氧化碳排放量計245,182公斤 經營理念：誠信　關懷創新服務 27

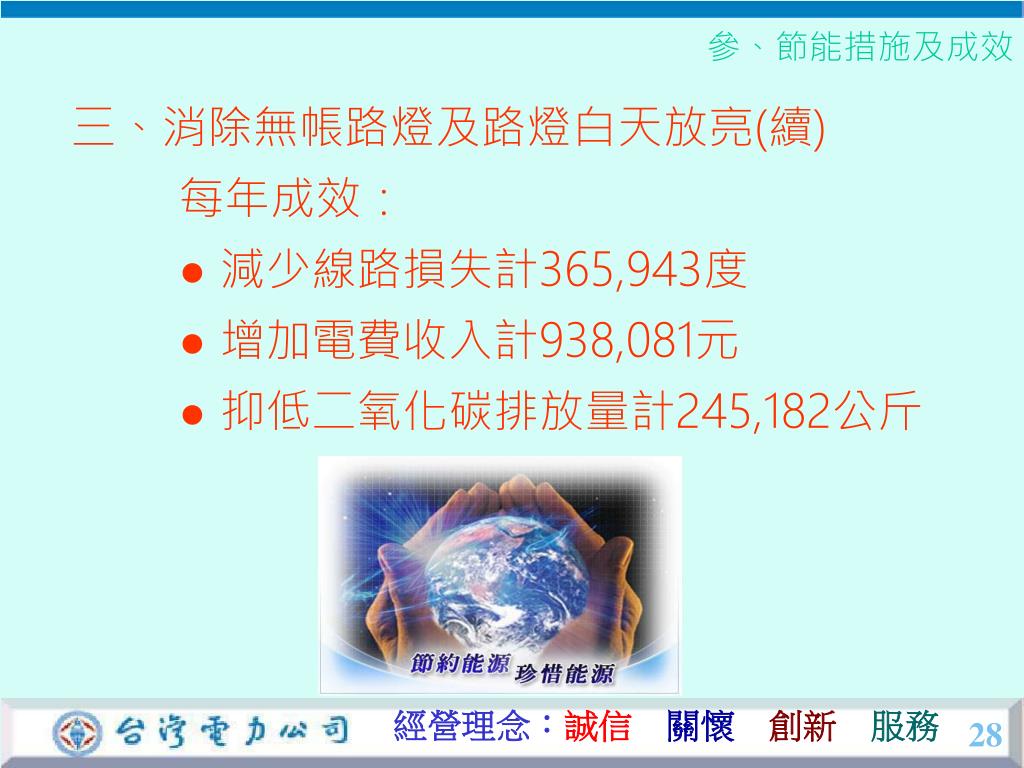

27. 參、節能措施及成效 三、消除無帳路燈及路燈白天放亮(續) 每年成效： ● 減少線路損失計365,943度 ● 增加電費收入計938,081元 ● 抑低二氧化碳排放量計245,182公斤 經營理念：誠信　關懷創新服務 28

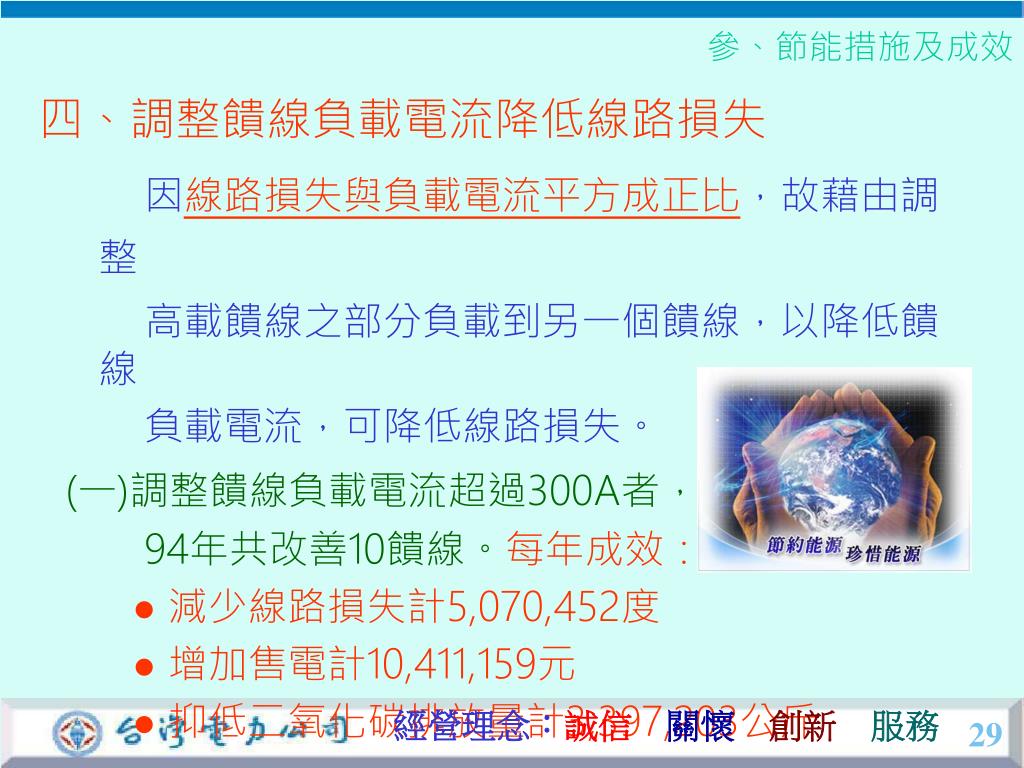

28. 參、節能措施及成效 四、調整饋線負載電流降低線路損失 因線路損失與負載電流平方成正比，故藉由調整 高載饋線之部分負載到另一個饋線，以降低饋線 負載電流，可降低線路損失。 (一)調整饋線負載電流超過300A者， 94年共改善10饋線。每年成效： ● 減少線路損失計5,070,452度 ● 增加售電計10,411,159元 ● 抑低二氧化碳排放量計3,397,203公斤 經營理念：誠信　關懷創新服務 29

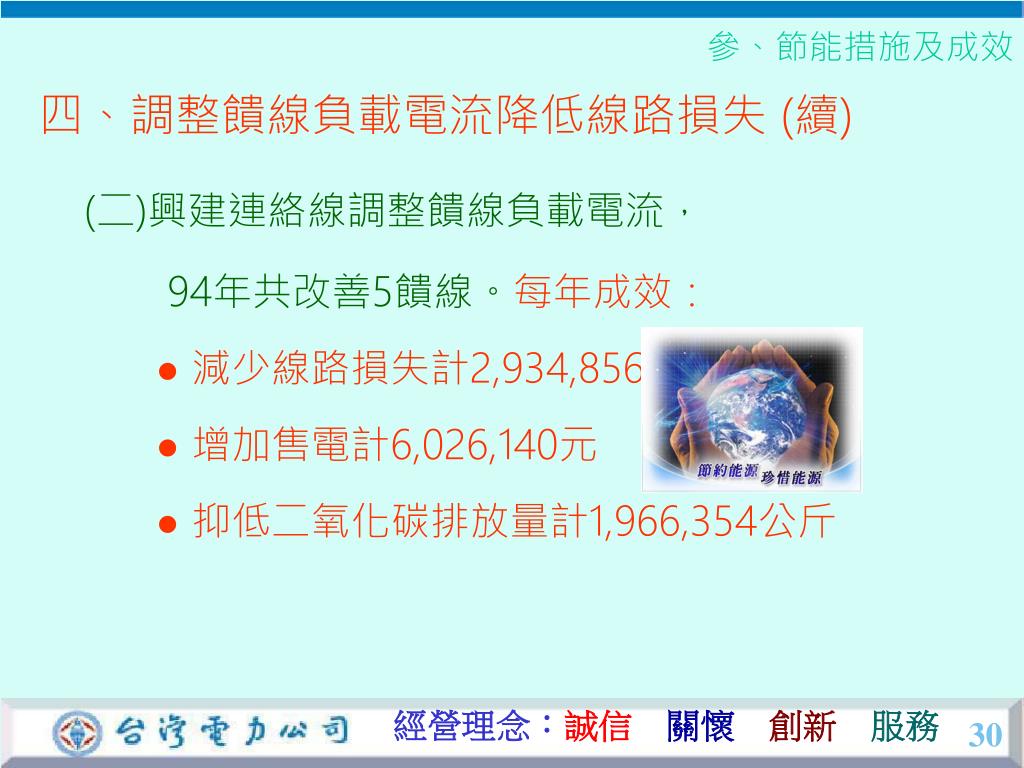

29. 參、節能措施及成效 四、調整饋線負載電流降低線路損失 (續) (二)興建連絡線調整饋線負載電流， 94年共改善5饋線。每年成效： ● 減少線路損失計2,934,856度 ● 增加售電計6,026,140元 ● 抑低二氧化碳排放量計1,966,354公斤 經營理念：誠信　關懷創新服務 30

30. 參、節能措施及成效 四、調整饋線負載電流降低線路損失 (續) 每年整體成效： ● 減少線路損失計8,005,308度 ● 增加售電計16,437,299元 ● 抑低二氧化碳排放量計5,363,557公斤 經營理念：誠信　關懷創新服務 31

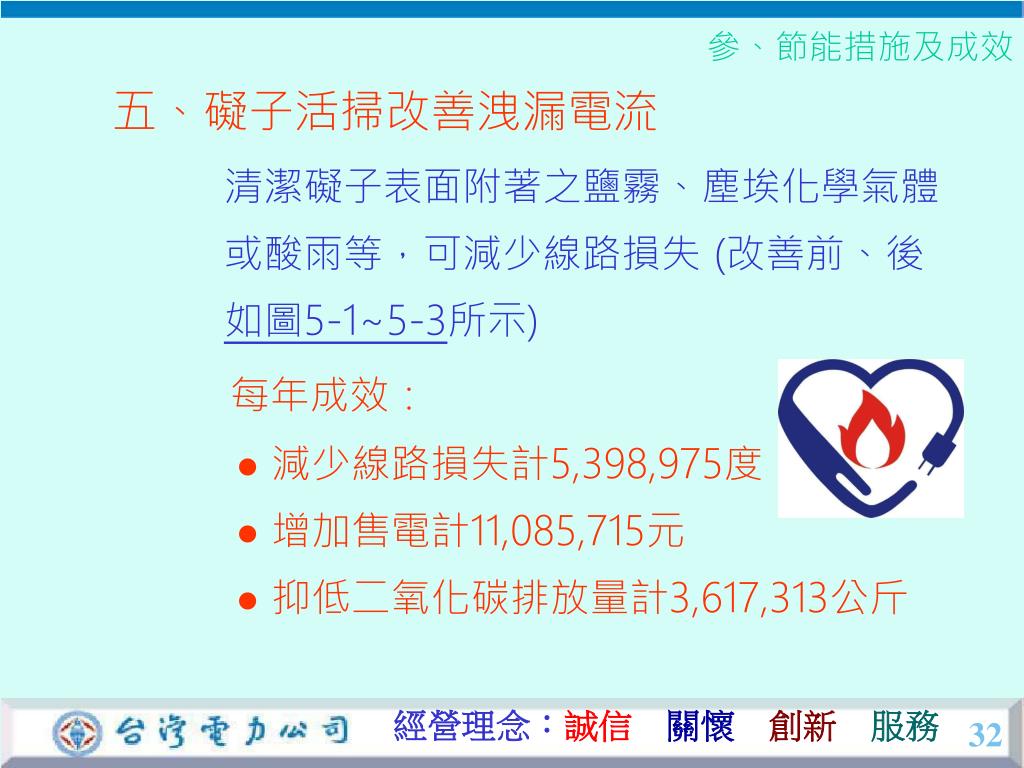

31. 參、節能措施及成效 五、礙子活掃改善洩漏電流 清潔礙子表面附著之鹽霧、塵埃化學氣體 或酸雨等，可減少線路損失 (改善前、後 如圖5-1~5-3所示) 每年成效： ● 減少線路損失計5,398,975度 ● 增加售電計11,085,715元 ● 抑低二氧化碳排放量計3,617,313公斤 經營理念：誠信　關懷創新服務 32

32. 參、節能措施及成效 六、加速改11.4KV為22.8KV供電 因線路損失與供電電壓成正比，故提高供電 電壓可減少線路損失，94年共改善16饋線； 每年成效： ● 減少線路損失計4,249,455度 ● 增加售電計8,725,385元 ● 抑低二氧化碳排放量計2,847,128公斤 經營理念：誠信　關懷創新服務 33

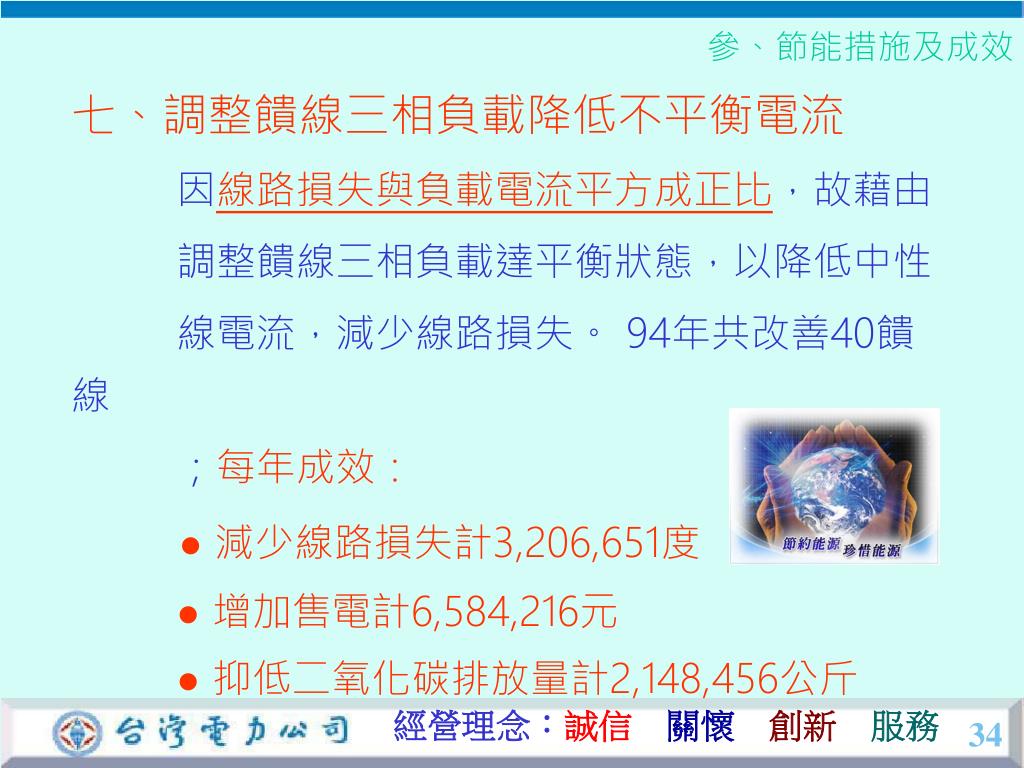

33. 參、節能措施及成效 七、調整饋線三相負載降低不平衡電流 因線路損失與負載電流平方成正比，故藉由 調整饋線三相負載達平衡狀態，以降低中性 線電流，減少線路損失。 94年共改善40饋線 ；每年成效： ● 減少線路損失計3,206,651度 ● 增加售電計6,584,216元 ● 抑低二氧化碳排放量計2,148,456公斤 經營理念：誠信　關懷創新服務 34

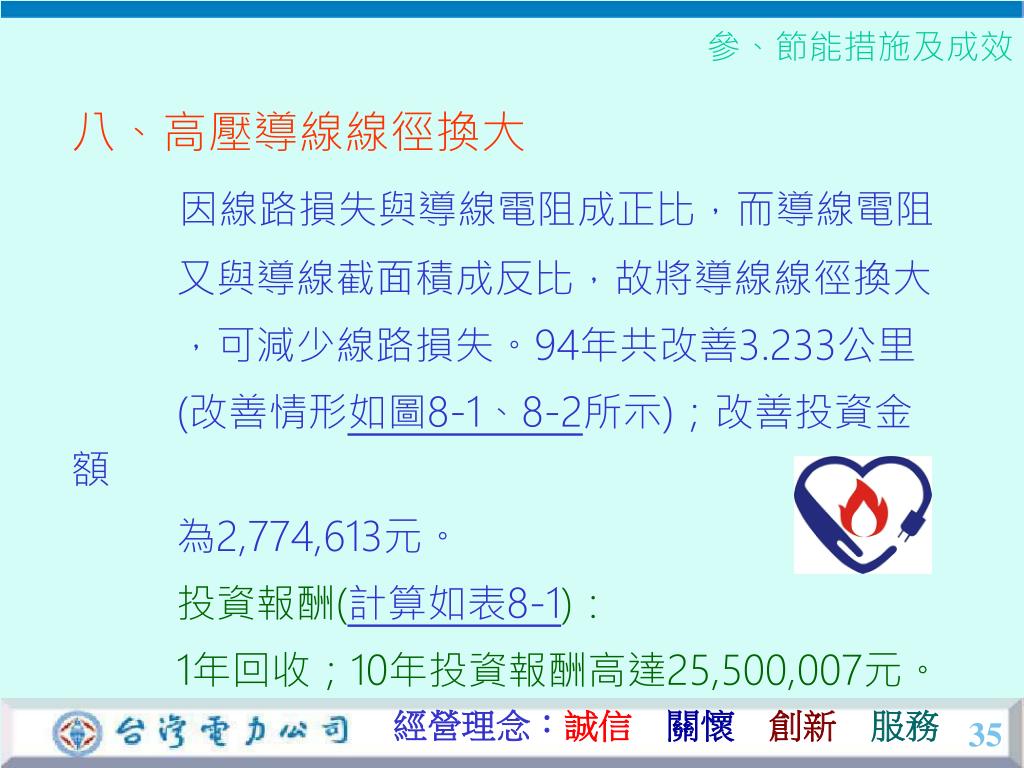

34. 參、節能措施及成效 八、高壓導線線徑換大 因線路損失與導線電阻成正比，而導線電阻 又與導線截面積成反比，故將導線線徑換大 ，可減少線路損失。94年共改善3.233公里 (改善情形如圖8-1、8-2所示)；改善投資金額 為2,774,613元。 投資報酬(計算如表8-1)： 1年回收；10年投資報酬高達25,500,007元。 經營理念：誠信　關懷創新服務 35

35. 參、節能措施及成效 八、高壓導線線徑換大(續) 每年成效： ● 減少線路損失計1,377,033度 ● 增加售電計2,827,462元 ● 抑低二氧化碳排放量計922,612公斤 經營理念：誠信　關懷創新服務 36

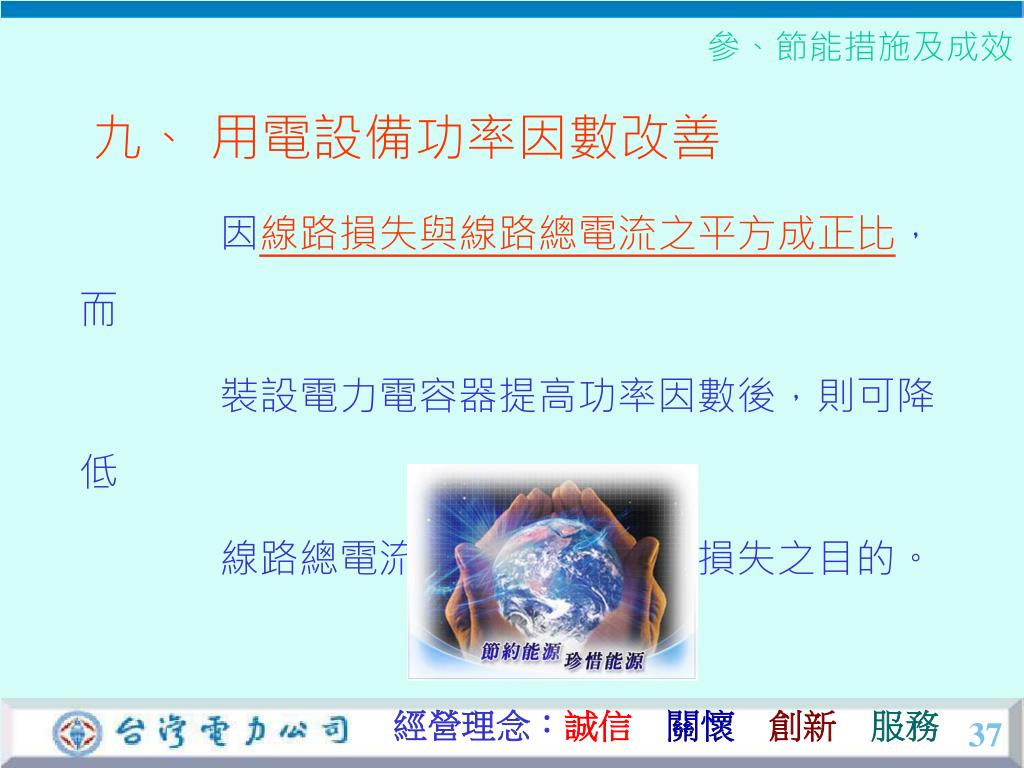

36. 參、節能措施及成效 九、 用電設備功率因數改善 因線路損失與線路總電流之平方成正比，而 裝設電力電容器提高功率因數後，則可降低 線路總電流，而達減少線路損失之目的。 經營理念：誠信　關懷創新服務 37

37. 參、節能措施及成效 九、 用電設備功率因數改善(續) (一)配電中心用電設備之功率因數改善 功率因數從91%提昇至95% 以上， 改善情形如圖9-1 ~9-3所示； 每年成效： ● 減少線路損失計4,461度。 ● 節省電費計9,160元。 ● 抑低二氧化碳排放量為2,989公斤。 經營理念：誠信　關懷創新服務 38

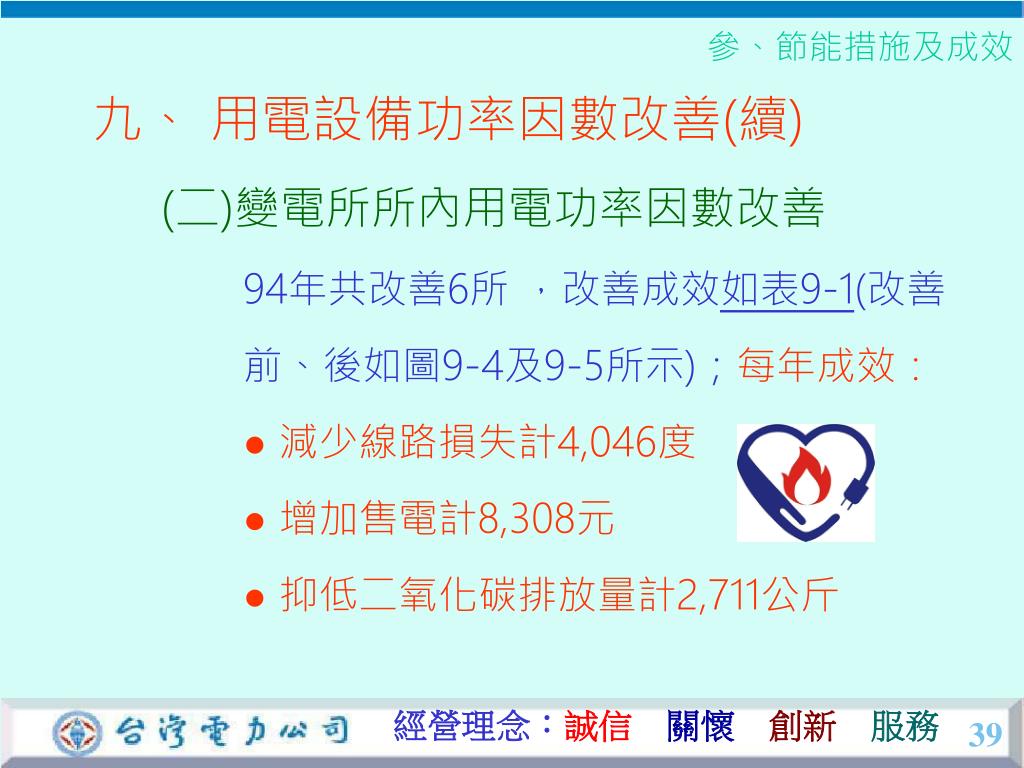

38. 參、節能措施及成效 九、 用電設備功率因數改善(續) (二)變電所所內用電功率因數改善 94年共改善6所 ，改善成效如表9-1(改善 前、後如圖9-4及9-5所示)；每年成效： ● 減少線路損失計4,046度 ● 增加售電計8,308元 ● 抑低二氧化碳排放量計2,711公斤 經營理念：誠信　關懷創新服務 39

39. 參、節能措施及成效 九、 用電設備功率因數改善(續) (三)勸導高低壓電力用戶提高功率因數 用戶提高功率因數可以降低供電總電流，而 減少線路損失，實施方式如圖9-6~9-10所示 。 94年161戶高壓用戶有明顯改善者計37戶； 166戶低壓用戶有明顯改善者計41戶。 每年成效： ● 減少線損計287,442度 ● 抑低二氧化碳排放量計192,586公斤 經營理念：誠信　關懷創新服務 40

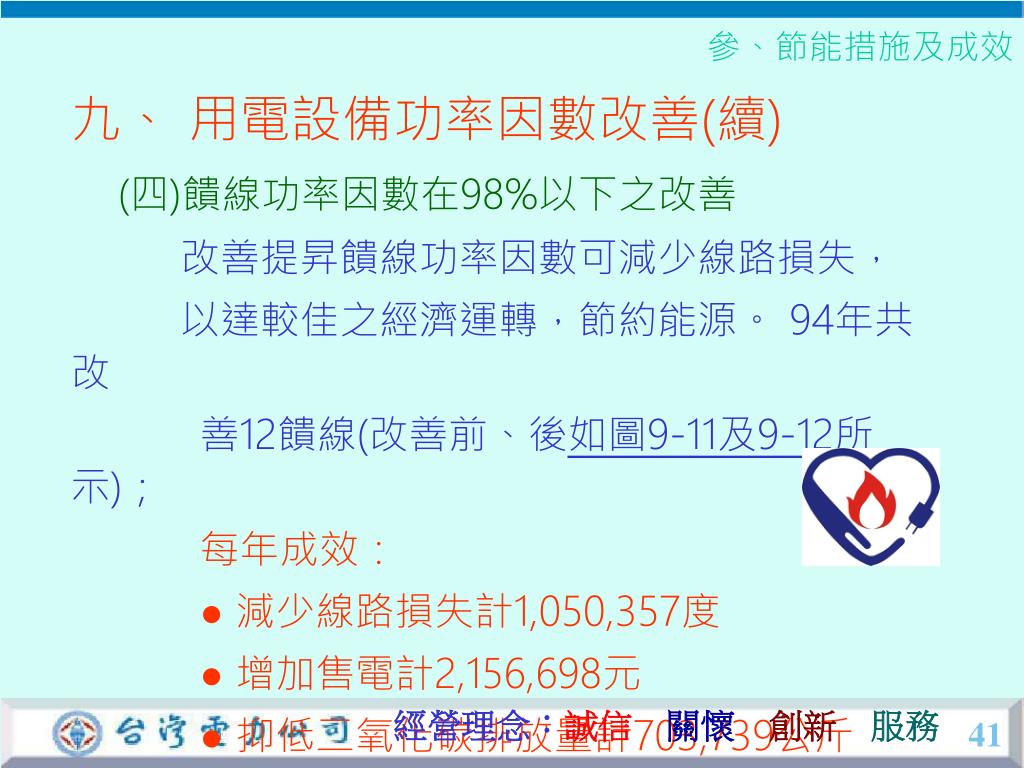

40. 參、節能措施及成效 九、 用電設備功率因數改善(續) (四)饋線功率因數在98%以下之改善 改善提昇饋線功率因數可減少線路損失， 以達較佳之經濟運轉，節約能源。94年共改 善12饋線(改善前、後如圖9-11及9-12所示)； 每年成效： ● 減少線路損失計1,050,357度 ● 增加售電計2,156,698元 ● 抑低二氧化碳排放量計703,739公斤 經營理念：誠信　關懷創新服務 41

41. 參、節能措施及成效 九、 用電設備功率因數改善(續) 整體成效： ● 減少線路損失計1,346,306度 ● 增加售電計2,764,370元 ● 抑低二氧化碳排放量計902,025公斤 經營理念：誠信　關懷創新服務 42

42. 參、節能措施及成效 十、擴充單相及開Y線路為三相線路 將單相及開Y線路改為三相供電線路，可降低 線路負載電流，而達減少線路損失之目的。 94年共改善7.97公里(改善情形如圖10-1及10-2 所示)；每年成效： ● 減少線路損失計181,714度 ● 增加售電計373,113元 ● 抑低二氧化碳排放量計121,748公斤 經營理念：誠信　關懷創新服務 43

43. 肆、整體節約能源實效 ● 全年節省用電量：232.6 MWH。 【 相當於155.8公噸- CO2排放量】 ● 全年減少線路損失：24,668.9 MWH 【相當於16,528公噸- CO2排放量】 ● 增加收入總金額：51,621 仟元。 ● 全年節省用水量：2,476 度(其他)。 ● 全年節省用油量：8,229 公升(其他)。 【 相當於 18.4公噸- CO2排放量】 ● 整體抑低二氧化碳排放總量：16,702公噸-CO2。 經營理念：誠信　關懷創新服務 44

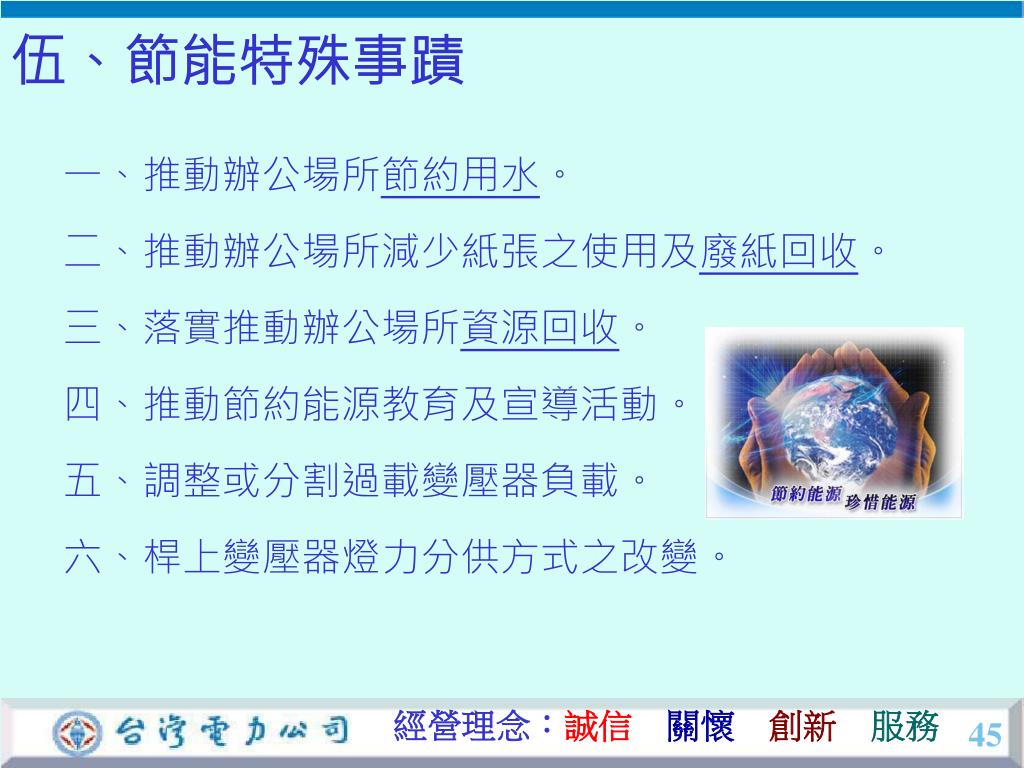

44. 伍、節能特殊事蹟 一、推動辦公場所節約用水。 二、推動辦公場所減少紙張之使用及廢紙回收。 三、落實推動辦公場所資源回收。 四、推動節約能源教育及宣導活動。 五、調整或分割過載變壓器負載。 六、桿上變壓器燈力分供方式之改變。 經營理念：誠信　關懷創新服務 45

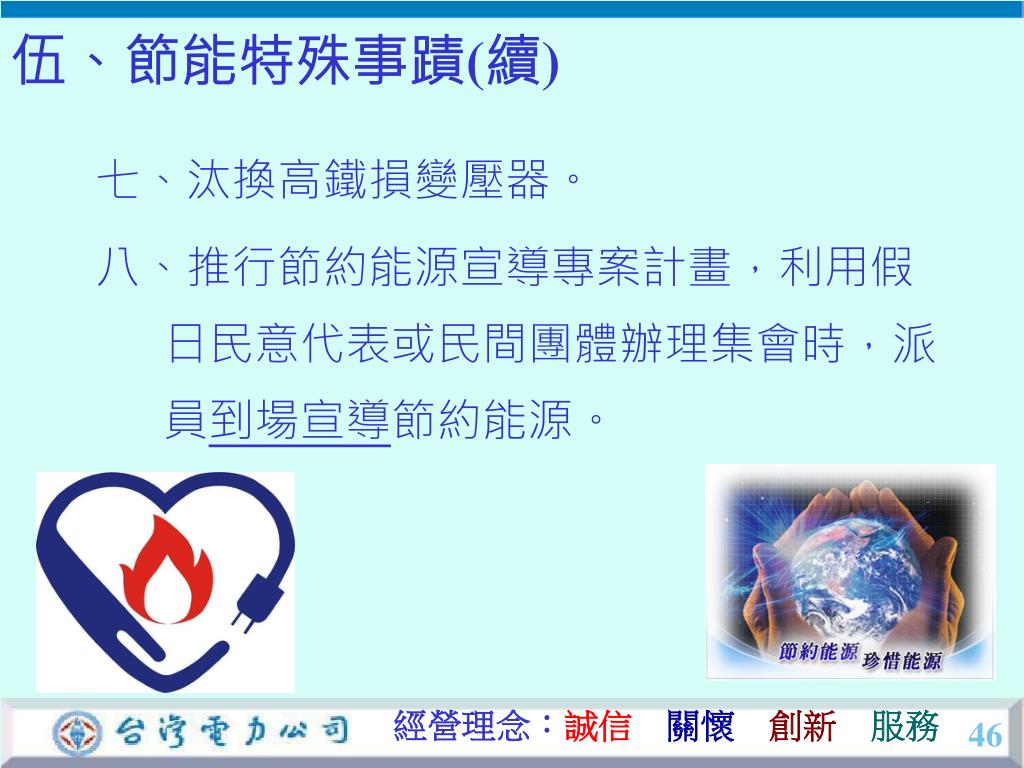

45. 伍、節能特殊事蹟(續) 七、汰換高鐵損變壓器。 八、推行節約能源宣導專案計畫，利用假日民意代表或民間團體辦理集會時，派員到場宣導節約能源。 經營理念：誠信　關懷創新服務 46

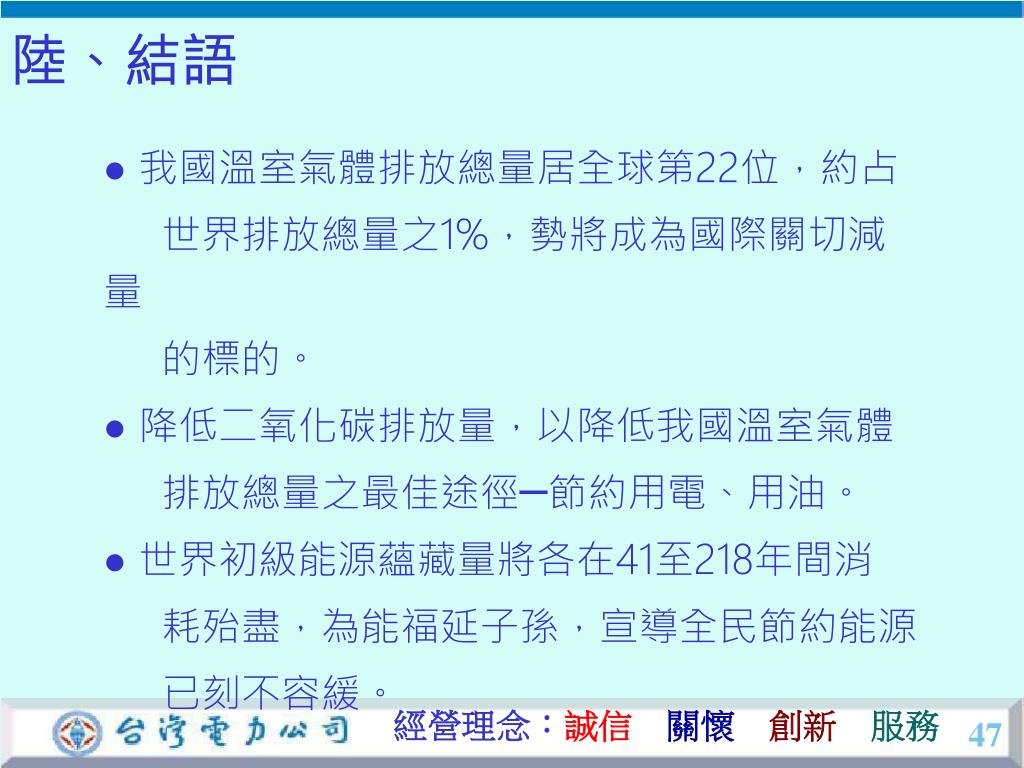

46. 陸、結語 ● 我國溫室氣體排放總量居全球第22位，約占 世界排放總量之1%，勢將成為國際關切減量 的標的。 ● 降低二氧化碳排放量，以降低我國溫室氣體 排放總量之最佳途徑─節約用電、用油。 ● 世界初級能源蘊藏量將各在41至218年間消 耗殆盡，為能福延子孫，宣導全民節約能源 已刻不容緩。 經營理念：誠信　關懷創新服務 47

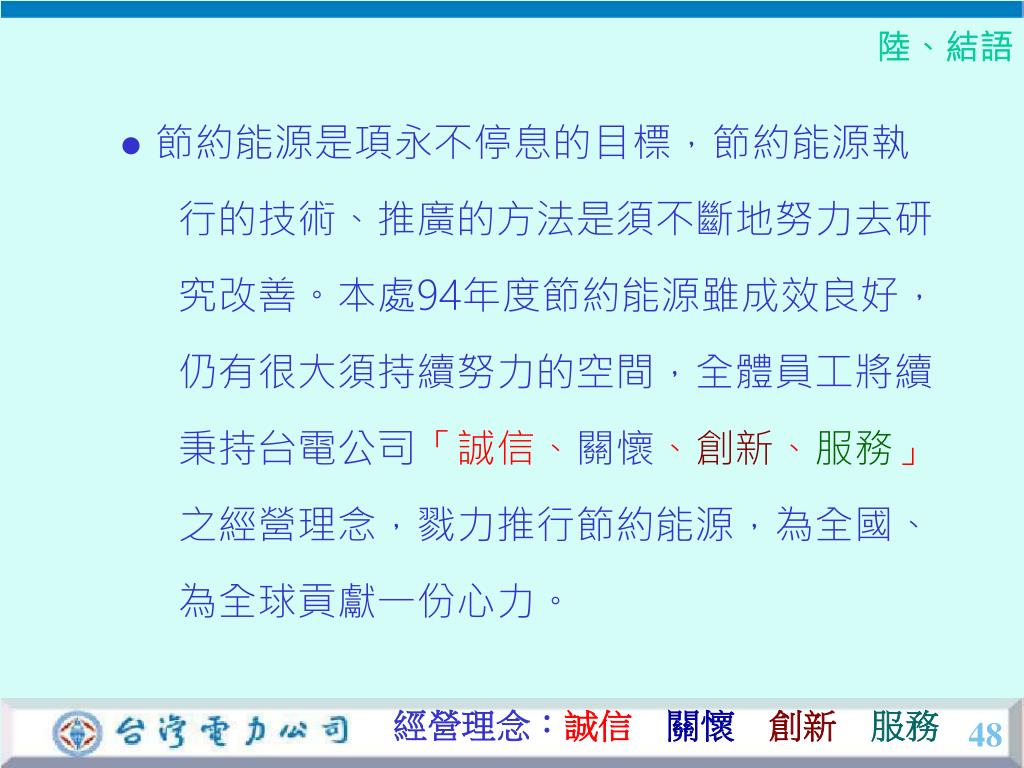

47. 陸、結語 ● 節約能源是項永不停息的目標，節約能源執 行的技術、推廣的方法是須不斷地努力去研 究改善。本處94年度節約能源雖成效良好， 仍有很大須持續努力的空間，全體員工將續 秉持台電公司「誠信、關懷、創新、服務」 之經營理念，戮力推行節約能源，為全國、 為全球貢獻一份心力。 經營理念：誠信　關懷創新服務 48

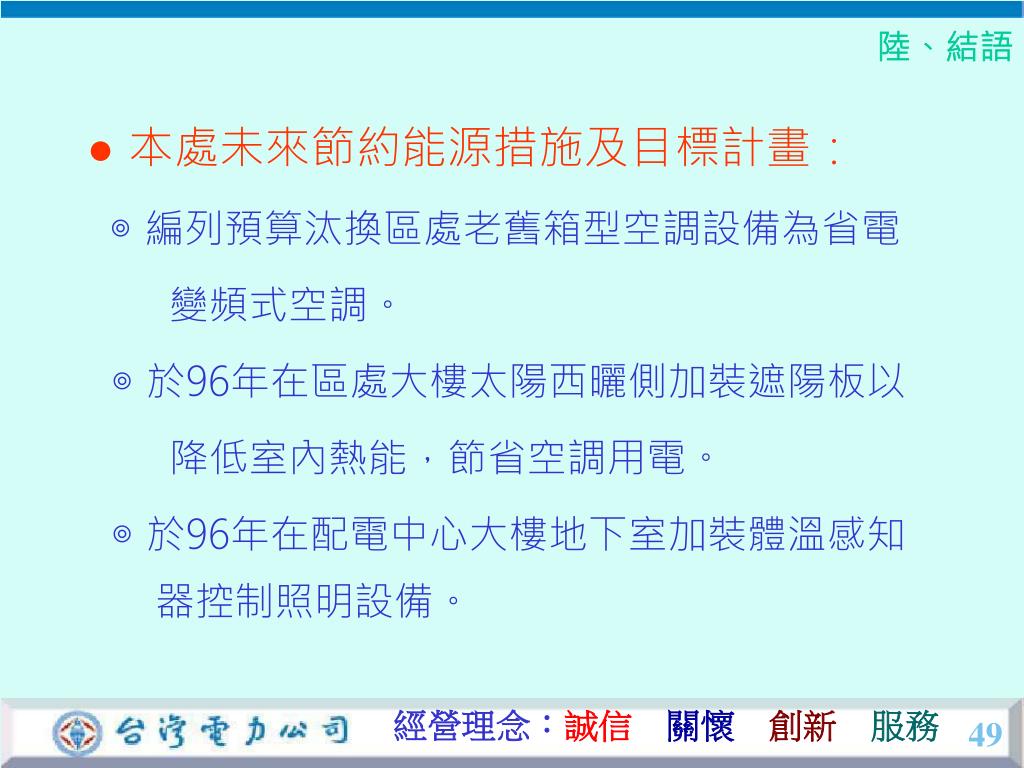

48. 陸、結語 ● 本處未來節約能源措施及目標計畫： ◎ 編列預算汰換區處老舊箱型空調設備為省電 變頻式空調。 ◎ 於96年在區處大樓太陽西曬側加裝遮陽板以 降低室內熱能，節省空調用電。 ◎ 於96年在配電中心大樓地下室加裝體溫感知器控制照明設備。 經營理念：誠信　關懷創新服務 49

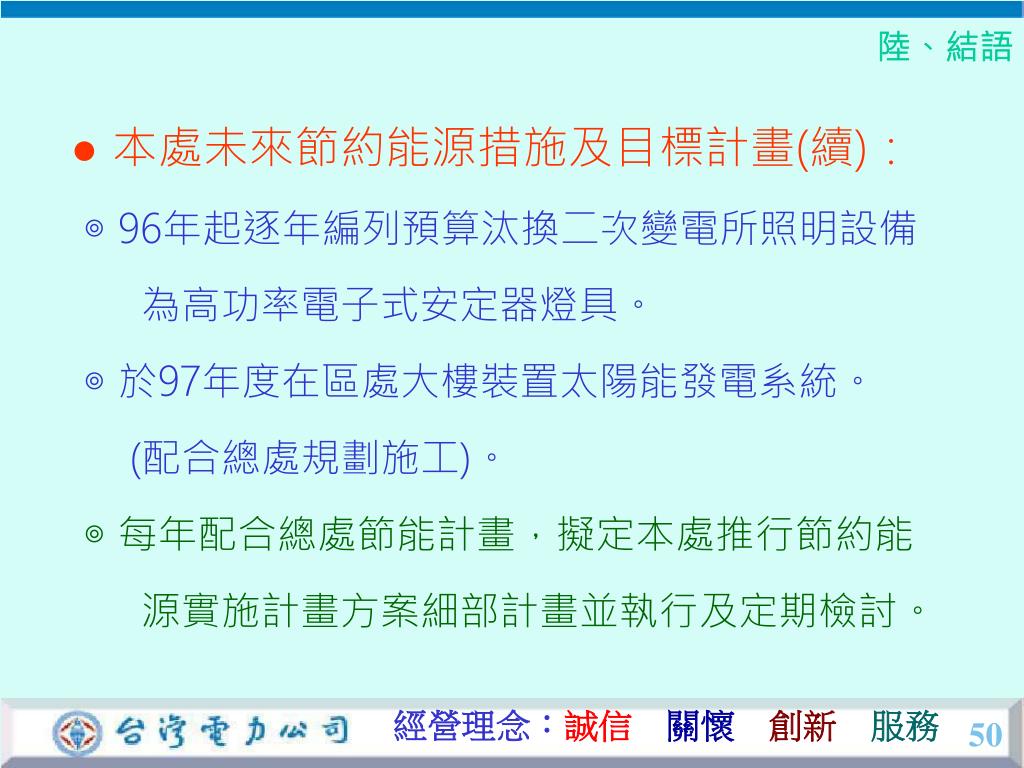

49. 陸、結語 ● 本處未來節約能源措施及目標計畫(續)： ◎ 96年起逐年編列預算汰換二次變電所照明設備 為高功率電子式安定器燈具。 ◎ 於97年度在區處大樓裝置太陽能發電系統。 (配合總處規劃施工)。 ◎ 每年配合總處節能計畫，擬定本處推行節約能 源實施計畫方案細部計畫並執行及定期檢討。 經營理念：誠信　關懷創新服務 50

50. 簡報結束 恭請指導！ 經營理念：誠信關懷創新服務 51
