1. CI 10: Les procédés et processus de fabrication S2.1.3: Décodage des documents de fabrication Objectif opérationnel: l’élève doit être capable de décoder la représentation technologique de la mise en position et du maintien en position sur un contrat de phase L’ISOSTATISME SYMBOLISATION TECHNOLOGIQUE 2013-2014 -1-

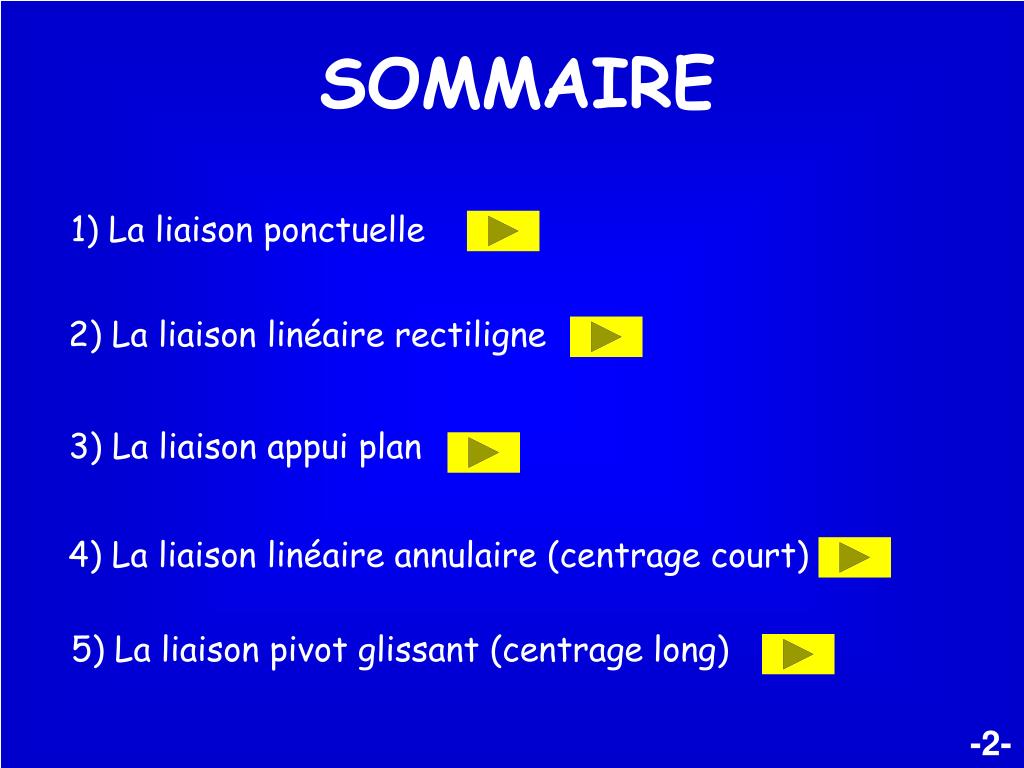

2. SOMMAIRE 1) La liaison ponctuelle 2) La liaison linéaire rectiligne 3) La liaison appui plan 4) La liaison linéaire annulaire (centrage court) 5) La liaison pivot glissant (centrage long) -2-

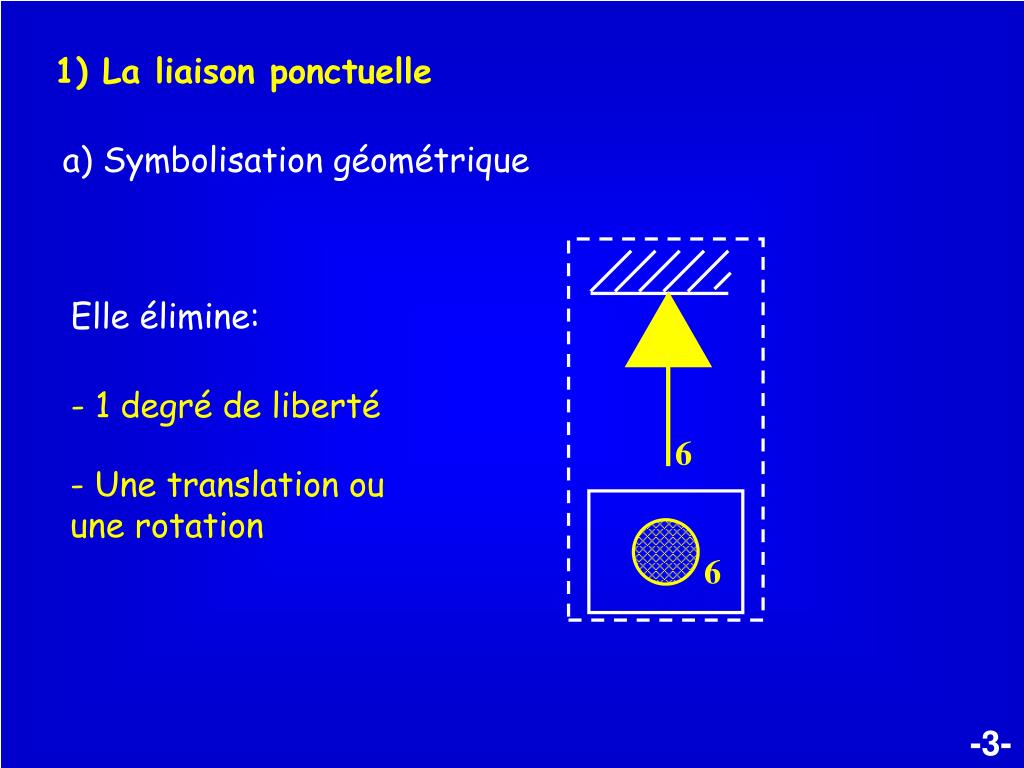

3. 6 6 1) La liaison ponctuelle a) Symbolisation géométrique Elle élimine: - 1 degré de liberté - Une translation ou une rotation -3-

4. 1) La liaison ponctuelle b) Symbolisation technologique Appui fixe à contact plan de mise en position sur une surface usinée Appui fixe à contact bombé de mise en position sur une surface brute -4-

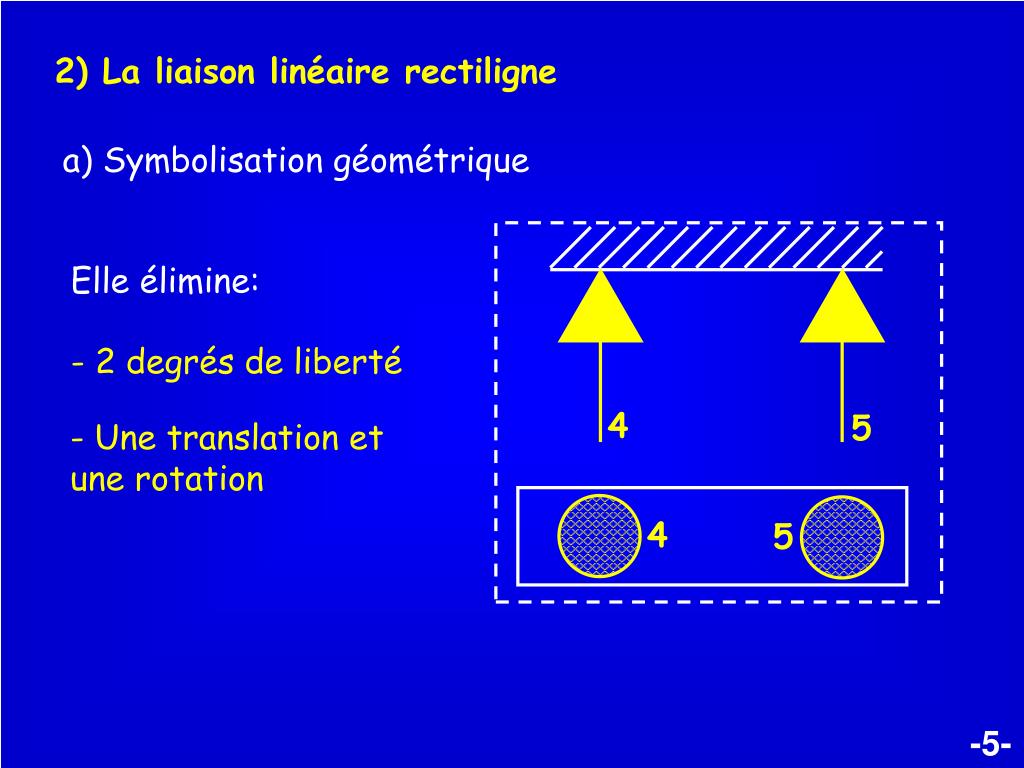

5. 4 5 4 5 2) La liaison linéaire rectiligne a) Symbolisation géométrique Elle élimine: - 2 degrés de liberté - Une translation et une rotation -5-

6. 2) La liaison linéaire rectiligne a) Symbolisation technologique Deux appuis fixes à contact bombé de mise en position sur une surface brute Deux appuis fixes à contact plan de mise en position sur une surface usinée Appui fixe à contact plan de mise en position sur une surface usinée -6-

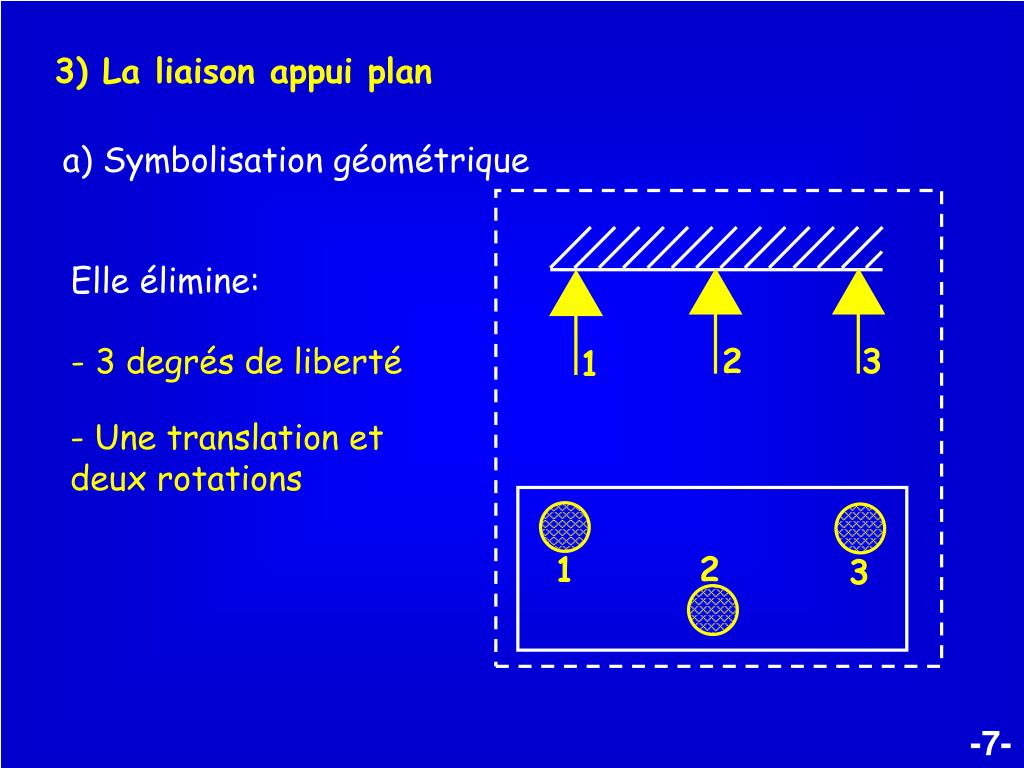

7. 2 3 1 2 1 3 3) La liaison appui plan a) Symbolisation géométrique Elle élimine: - 3 degrés de liberté - Une translation et deux rotations -7-

8. 3) La liaison appui plan b) Symbolisation technologique 3 appuis fixes à contact bombé de mise en position sur une surface brute 3 appuis fixes à contact plan de mise en position sur une surface usinée Appui fixe complet à contact plan de mise en position sur une surface usinée -8-

9. 5 5 4 4 4) La liaison centrage court( linéaire annulaire) a) Symbolisation géométrique Elle élimine: - 2 degrés de liberté - Deux translations -9-

10. 4) La liaison centrage court(linéaire annulaire) b) Symbolisation technologique Centrage court par 2 appuis fixes à contact bombé de mise en position sur une surface brute Centrage court par vé fixe de mise en position sur une surface usinée Vé court Centrage court -10-

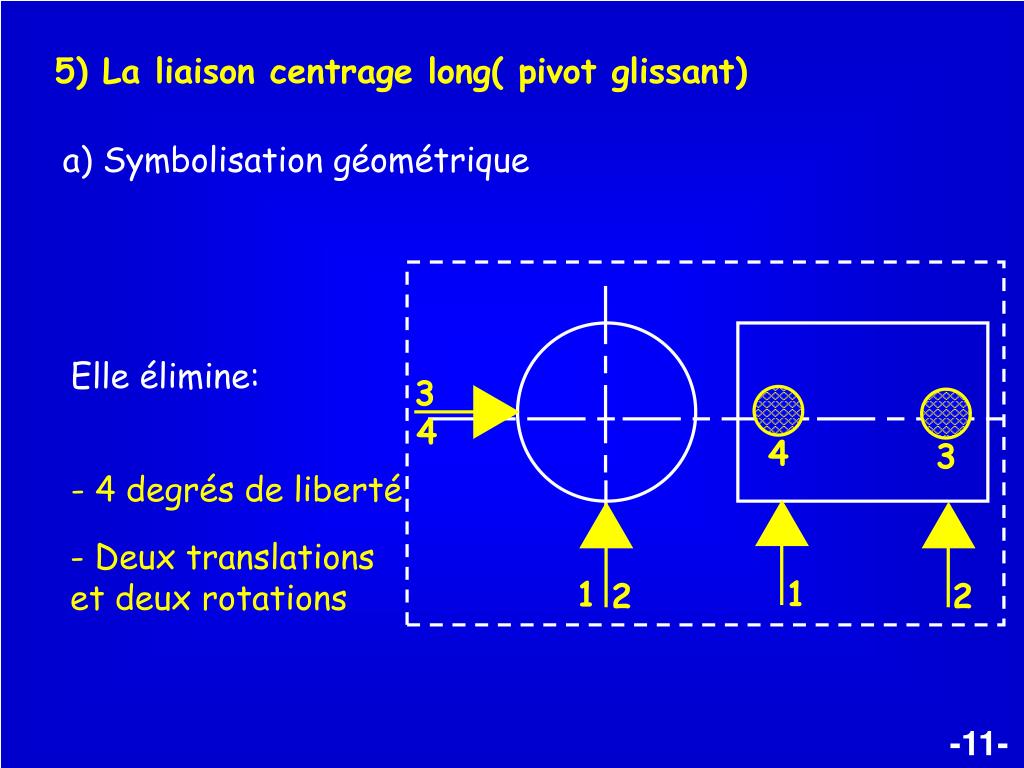

11. 2 1 3 4 3 4 1 2 5) La liaison centrage long( pivot glissant) a) Symbolisation géométrique Elle élimine: - 4 degrés de liberté - Deux translations et deux rotations -11-

12. 4) La liaison centrage long(pivot glissant) b) Symbolisation technologique Centrage long par 4 appuis fixes à contact bombé de mise en position sur une surface brute Centrage long par vé fixe de mise en position sur une surface usinée Vé long Centrage long -12-
