1. encoding ( p e n g k o d e a n )

2. encoding Ingat! data tidak dapat dikirim dalam bentuk data! Maka… Agar dapat dikirim data harus diubah menjadi sinyal

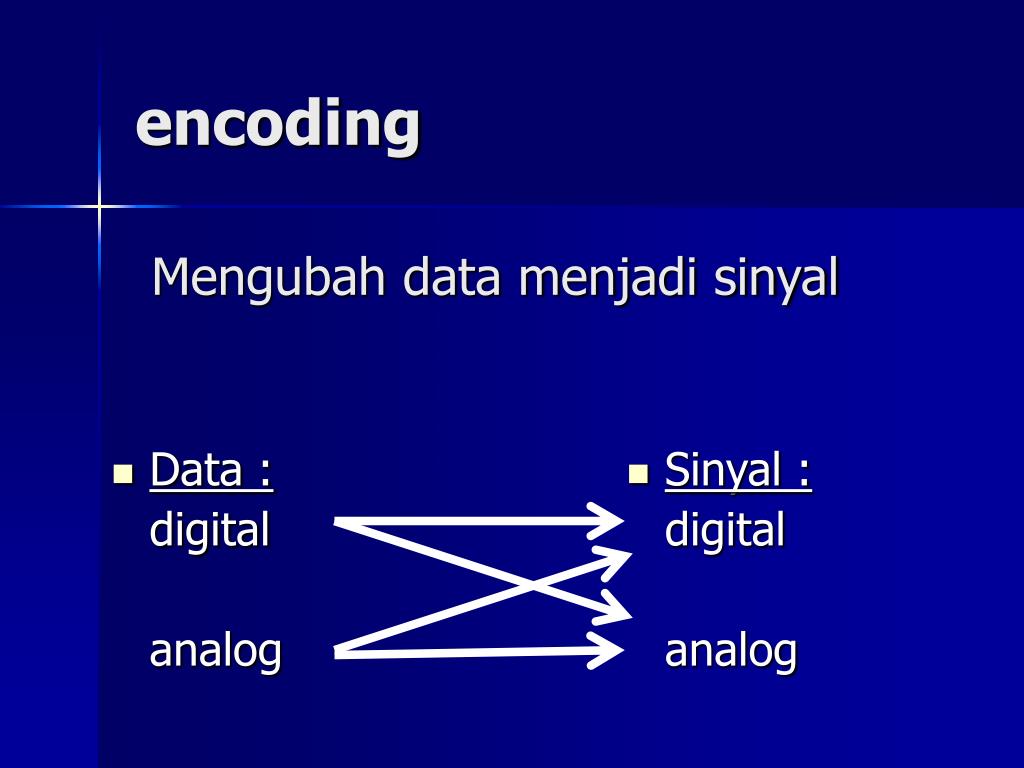

3. Data : digital analog Sinyal : digital analog encoding Mengubah data menjadi sinyal

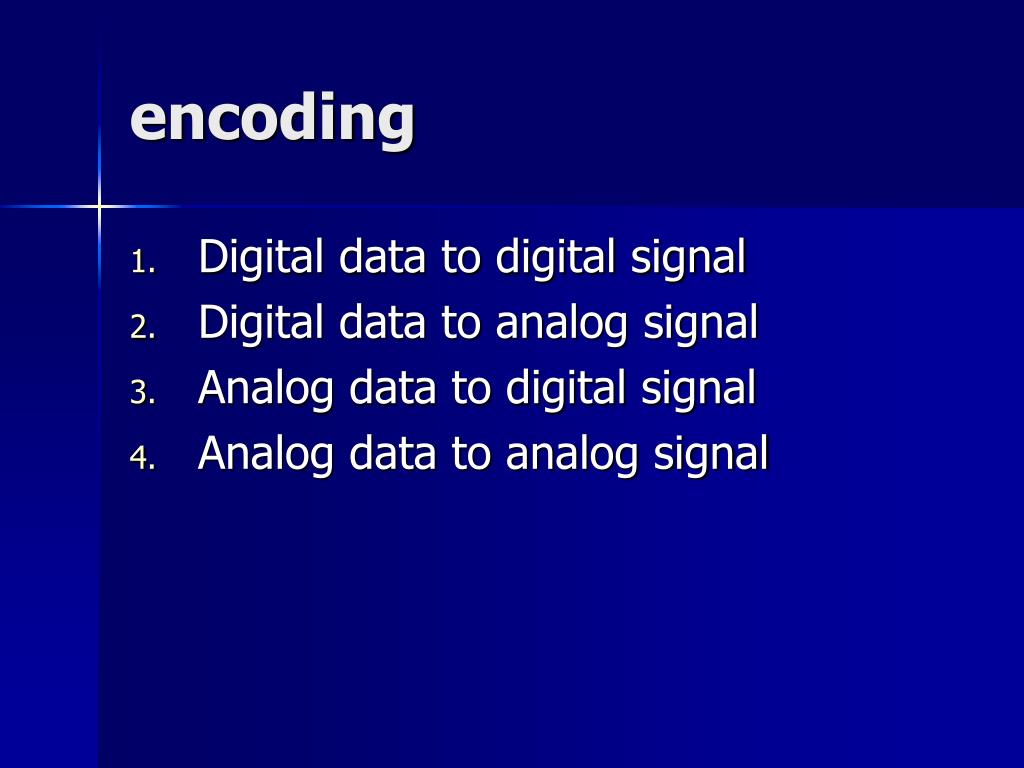

4. encoding • Digital data to digital signal • Digital data to analog signal • Analog data to digital signal • Analog data to analog signal

5. encoding Clock ? jatah waktu yang diberikan untuk membaca 1 buah bit 0 1 0 1 0 1 0 1 1 clock }

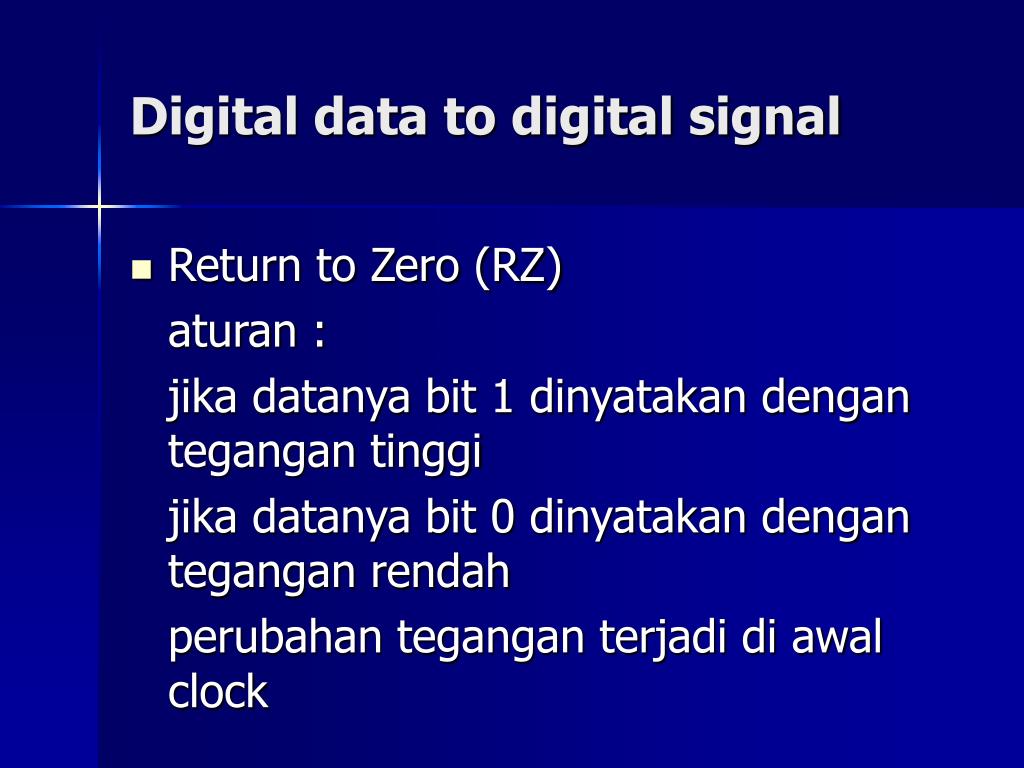

6. Digital data to digital signal • Return to Zero (RZ) aturan : jika datanya bit 1 dinyatakan dengan tegangan tinggi jika datanya bit 0 dinyatakan dengan tegangan rendah perubahan tegangan terjadi di awal clock

7. Digital data to digital signal • Non Return to Zero : a. Non Return to Zero Level (NRZ-L) b. Non Return to Zero Inverted (NRZ-I)

8. Digital data to digital signal • Non Return to Zero Level (NRZ-L) aturan : data = 1 >>> tegangan rendah data = 0 >>> tegangan tinggi perubahan tegangan terjadi di awal clock

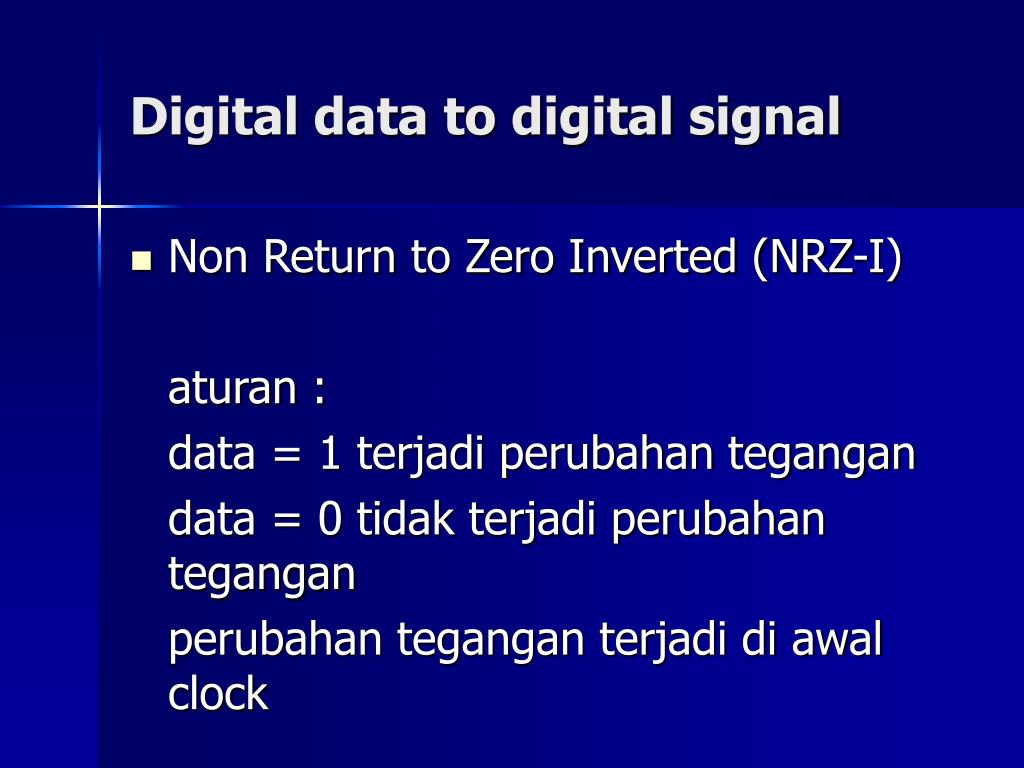

9. Digital data to digital signal • Non Return to Zero Inverted (NRZ-I) aturan : data = 1 terjadi perubahan tegangan data = 0 tidak terjadi perubahan tegangan perubahan tegangan terjadi di awal clock

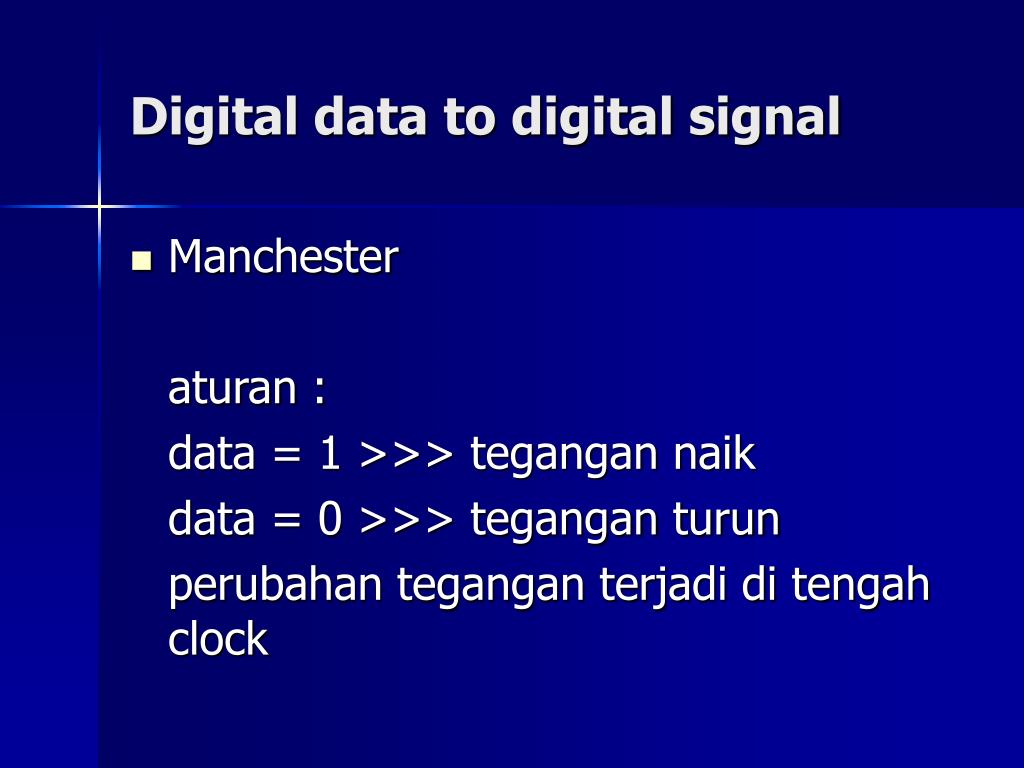

10. Digital data to digital signal • Manchester aturan : data = 1 >>> tegangan naik data = 0 >>> tegangan turun perubahan tegangan terjadi di tengah clock

11. Digital data to digital signal • Bipolar aturan : data = 0 tegangan 0 data = 1 tegangan tinggi dengan polaritas berlawanan terhadap tegangan tinggi yang terjadi sebelumnya

12. Digital data to digital signal • High Density Bipolar 3 Zeros (HDB3) aturan : sama persis dengan Bipolar + jika terdapat 4 buah bit 0 berturut-turut, maka pada bit 0 ke 4 diberikan tegangan violasi

13. Pengkodean yang lain pertemuan yang akan datang saja yaaa..
