  1. ABB i-bus® EIB智能酒店环境控制系统标准间控制方案 2014年6月4日

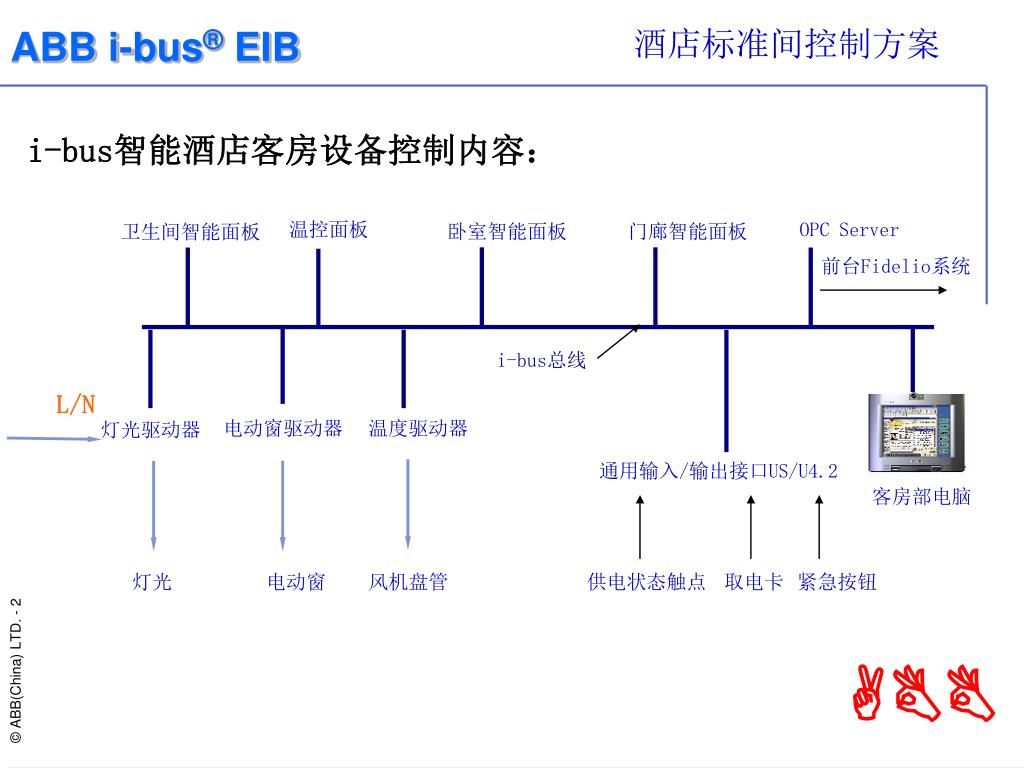

  2. i-bus智能酒店客房设备控制内容： 温控面板 OPC Server 卧室智能面板 门廊智能面板 卫生间智能面板 前台Fidelio系统 i-bus总线 L/N 电动窗驱动器 温度驱动器 灯光驱动器 通用输入/输出接口US/U4.2 客房部电脑 灯光 电动窗 风机盘管 供电状态触点 取电卡 紧急按钮

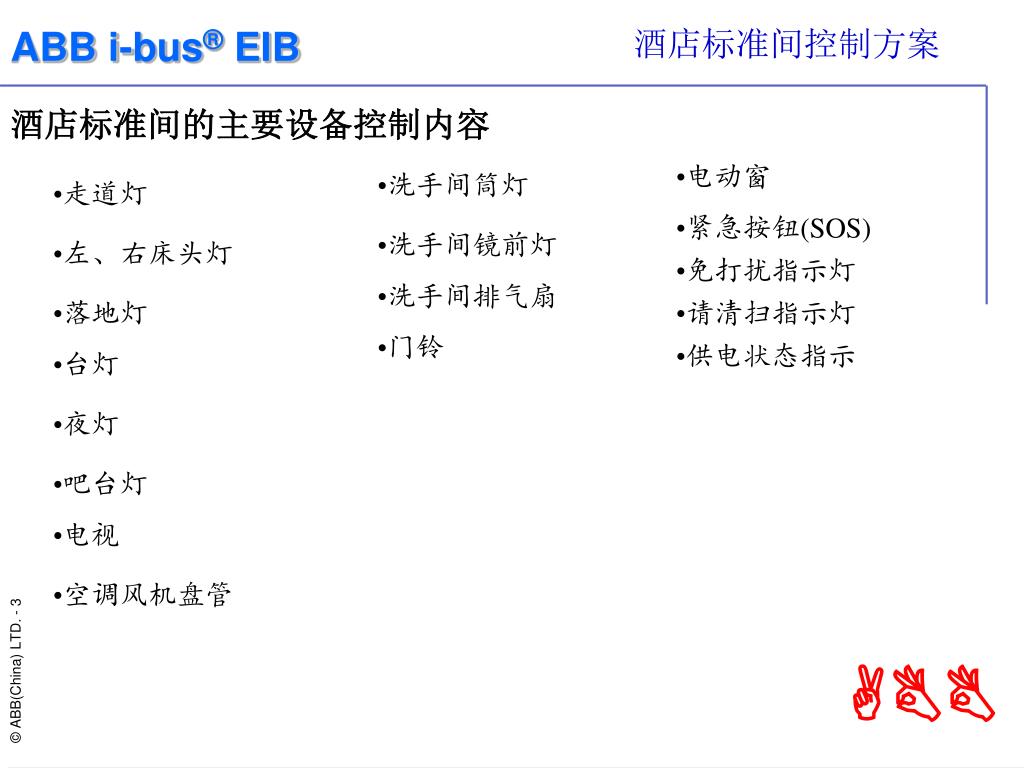

  3. 酒店标准间的主要设备控制内容 电动窗 洗手间筒灯 走道灯 紧急按钮(SOS) 洗手间镜前灯 左、右床头灯 免打扰指示灯 洗手间排气扇 落地灯 请清扫指示灯 门铃 供电状态指示 台灯 夜灯 吧台灯 电视 空调风机盘管

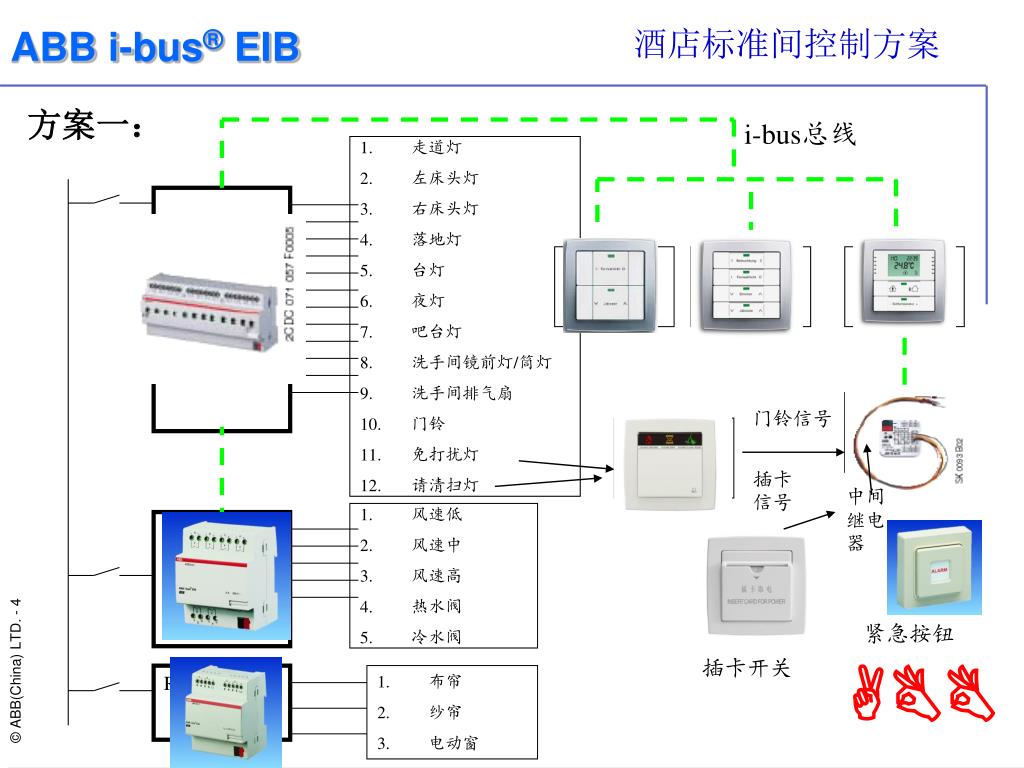

  4. i-bus总线 插卡信号 中间继电器 方案一： • 走道灯 • 左床头灯 • 右床头灯 • 落地灯 • 台灯 • 夜灯 • 吧台灯 • 洗手间镜前灯/筒灯 • 洗手间排气扇 • 门铃 • 免打扰灯 • 请清扫灯 SA/S 12.6.1 走道 二联面板 床头 四联面板 空调 温控面板 信号 输入接口 门铃信号 服务灯 门铃开关 • 风速低 • 风速中 • 风速高 • 热水阀 • 冷水阀 AT/S 6.6.1 紧急按钮 插卡开关 RA/S 4.230.1 • 布帘 • 纱帘 • 电动窗

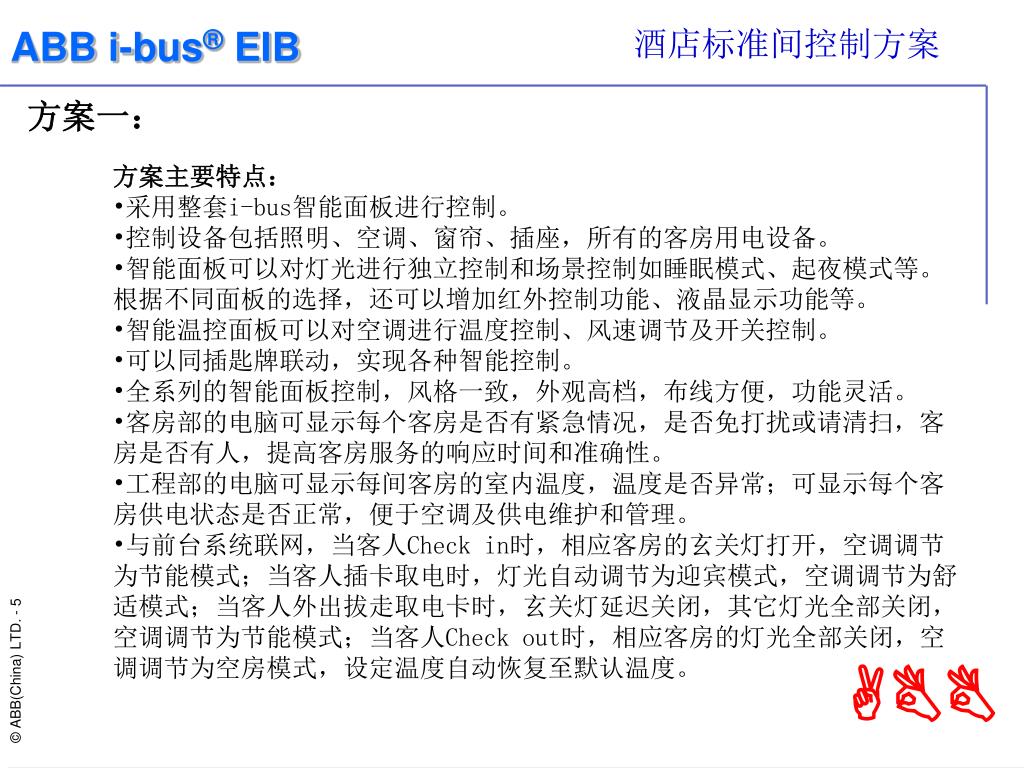

  5. 方案一： 方案主要特点： • 采用整套i-bus智能面板进行控制。 • 控制设备包括照明、空调、窗帘、插座，所有的客房用电设备。 • 智能面板可以对灯光进行独立控制和场景控制如睡眠模式、起夜模式等。根据不同面板的选择，还可以增加红外控制功能、液晶显示功能等。 • 智能温控面板可以对空调进行温度控制、风速调节及开关控制。 • 可以同插匙牌联动，实现各种智能控制。 • 全系列的智能面板控制，风格一致，外观高档，布线方便，功能灵活。 • 客房部的电脑可显示每个客房是否有紧急情况，是否免打扰或请清扫，客房是否有人，提高客房服务的响应时间和准确性。 • 工程部的电脑可显示每间客房的室内温度，温度是否异常；可显示每个客房供电状态是否正常，便于空调及供电维护和管理。 • 与前台系统联网，当客人Check in时，相应客房的玄关灯打开，空调调节为节能模式；当客人插卡取电时，灯光自动调节为迎宾模式，空调调节为舒适模式；当客人外出拔走取电卡时，玄关灯延迟关闭，其它灯光全部关闭，空调调节为节能模式；当客人Check out时，相应客房的灯光全部关闭，空调调节为空房模式，设定温度自动恢复至默认温度。

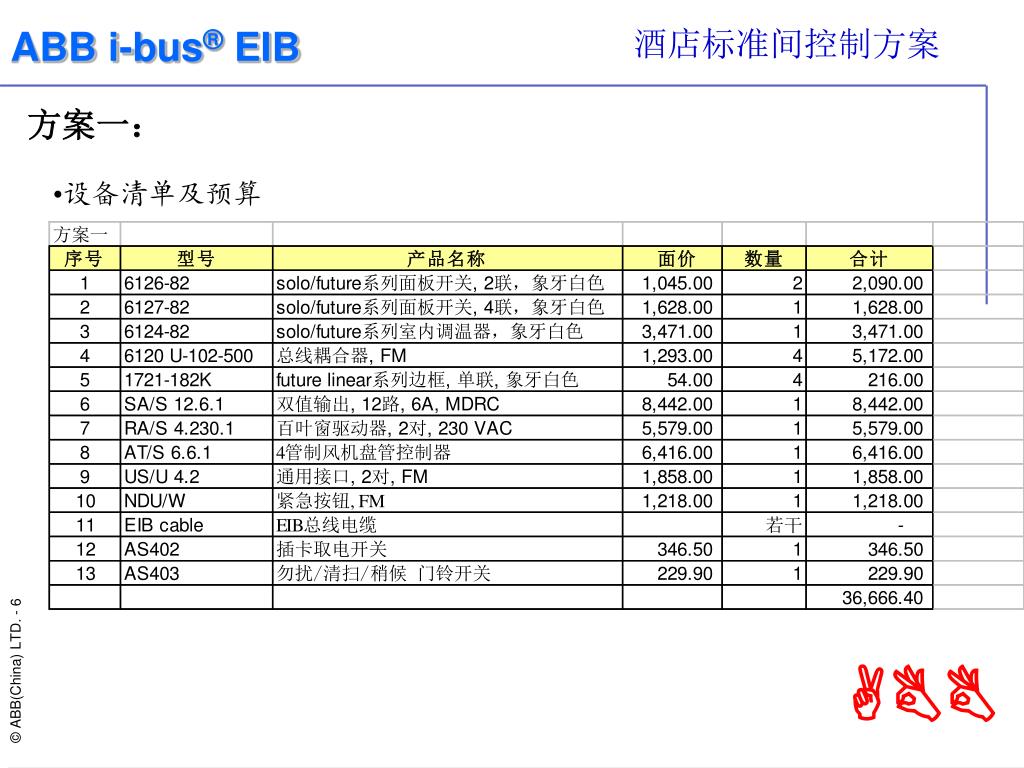

  6. 方案一： 设备清单及预算

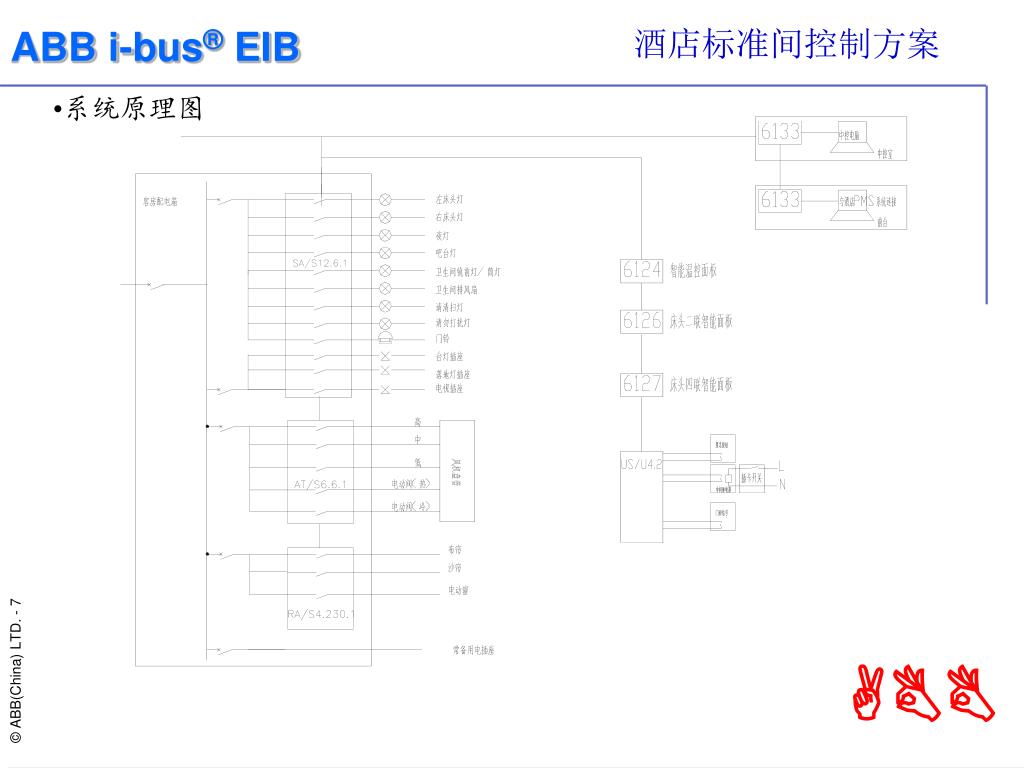

  7. 系统原理图

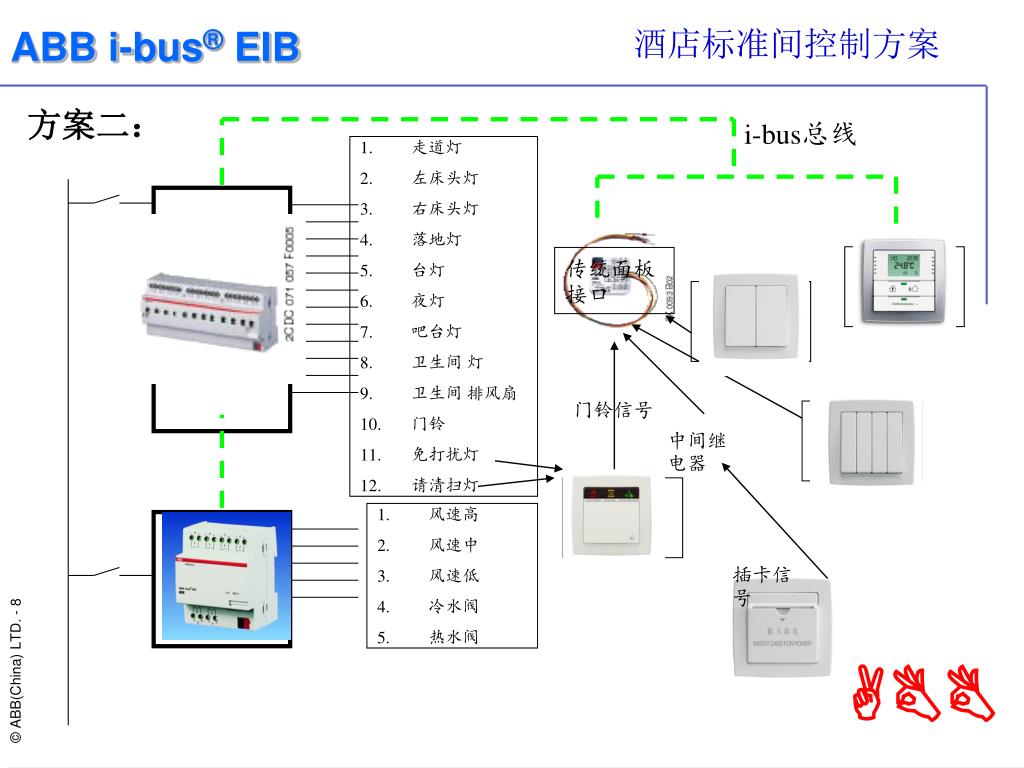

  8. i-bus总线 中间继电器 插卡信号 方案二： • 走道灯 • 左床头灯 • 右床头灯 • 落地灯 • 台灯 • 夜灯 • 吧台灯 • 卫生间 灯 • 卫生间 排风扇 • 门铃 • 免打扰灯 • 请清扫灯 SA/S 12.6.1 空调 温控面板 传统面板接口 走道传统 二联面板 门铃信号 床头传统 四联面板 服务灯 门铃开关 • 风速高 • 风速中 • 风速低 • 冷水阀 • 热水阀 AT/S 6.6.1 插卡开关

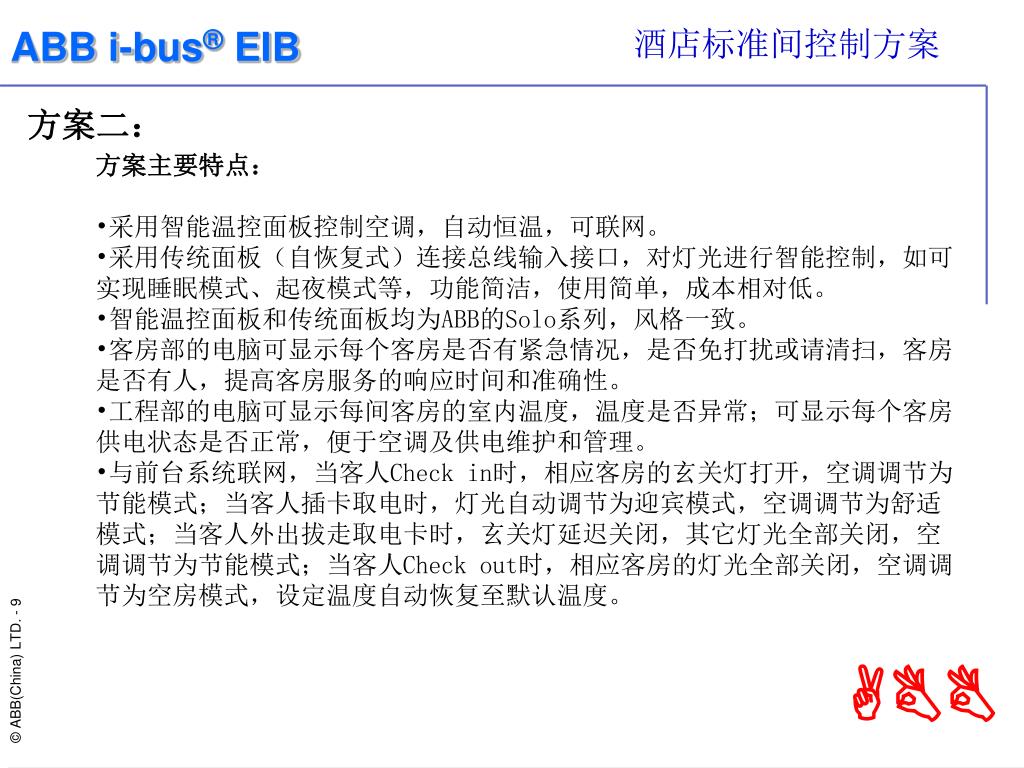

  9. 方案二： 方案主要特点： • 采用智能温控面板控制空调，自动恒温，可联网。 • 采用传统面板（自恢复式）连接总线输入接口，对灯光进行智能控制，如可实现睡眠模式、起夜模式等，功能简洁，使用简单，成本相对低。 • 智能温控面板和传统面板均为ABB的Solo系列，风格一致。 • 客房部的电脑可显示每个客房是否有紧急情况，是否免打扰或请清扫，客房是否有人，提高客房服务的响应时间和准确性。 • 工程部的电脑可显示每间客房的室内温度，温度是否异常；可显示每个客房供电状态是否正常，便于空调及供电维护和管理。 • 与前台系统联网，当客人Check in时，相应客房的玄关灯打开，空调调节为节能模式；当客人插卡取电时，灯光自动调节为迎宾模式，空调调节为舒适模式；当客人外出拔走取电卡时，玄关灯延迟关闭，其它灯光全部关闭，空调调节为节能模式；当客人Check out时，相应客房的灯光全部关闭，空调调节为空房模式，设定温度自动恢复至默认温度。

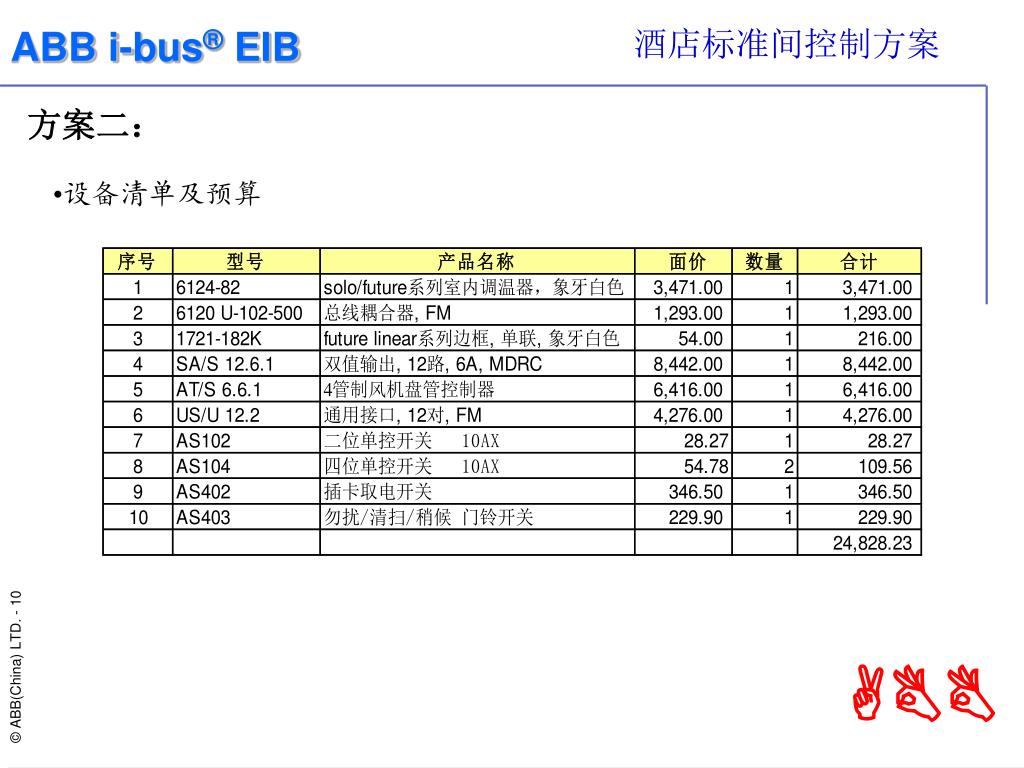

  10. 方案二： 设备清单及预算

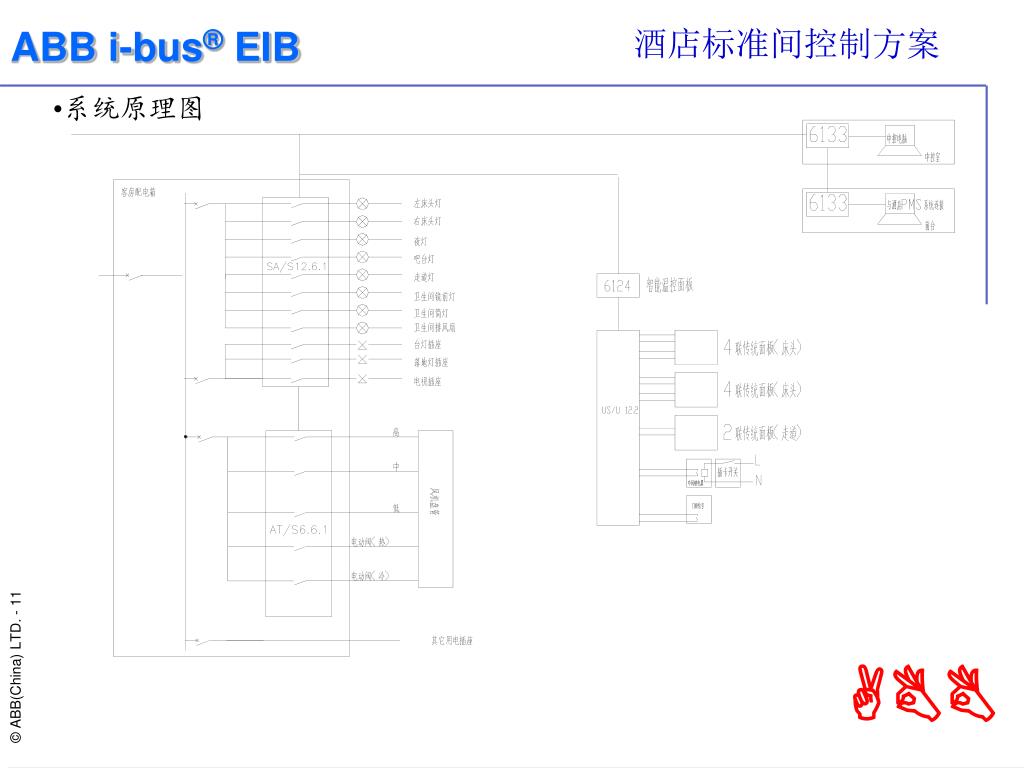

  11. 系统原理图

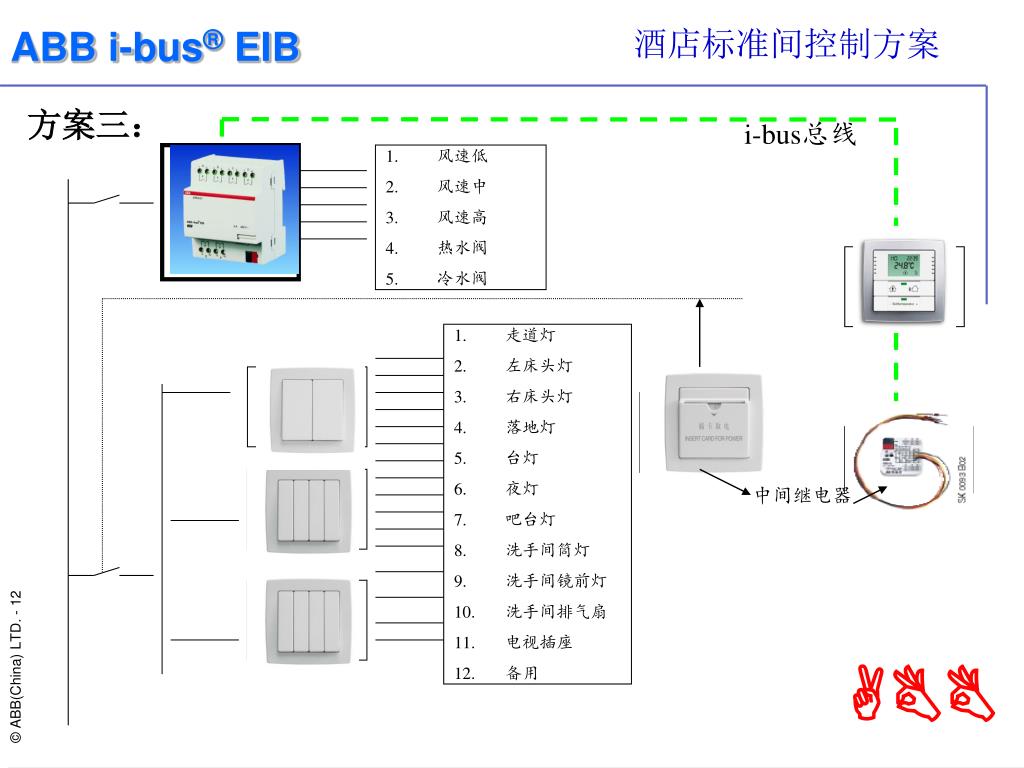

  12. i-bus总线 传统面板接口 中间继电器 方案三： AT/S 6.6.1 • 风速低 • 风速中 • 风速高 • 热水阀 • 冷水阀 空调 温控面板 • 走道灯 • 左床头灯 • 右床头灯 • 落地灯 • 台灯 • 夜灯 • 吧台灯 • 洗手间筒灯 • 洗手间镜前灯 • 洗手间排气扇 • 电视插座 • 备用 走道传统 二联面板 插卡开关 床头传统 四联面板 床头传统 四联面板

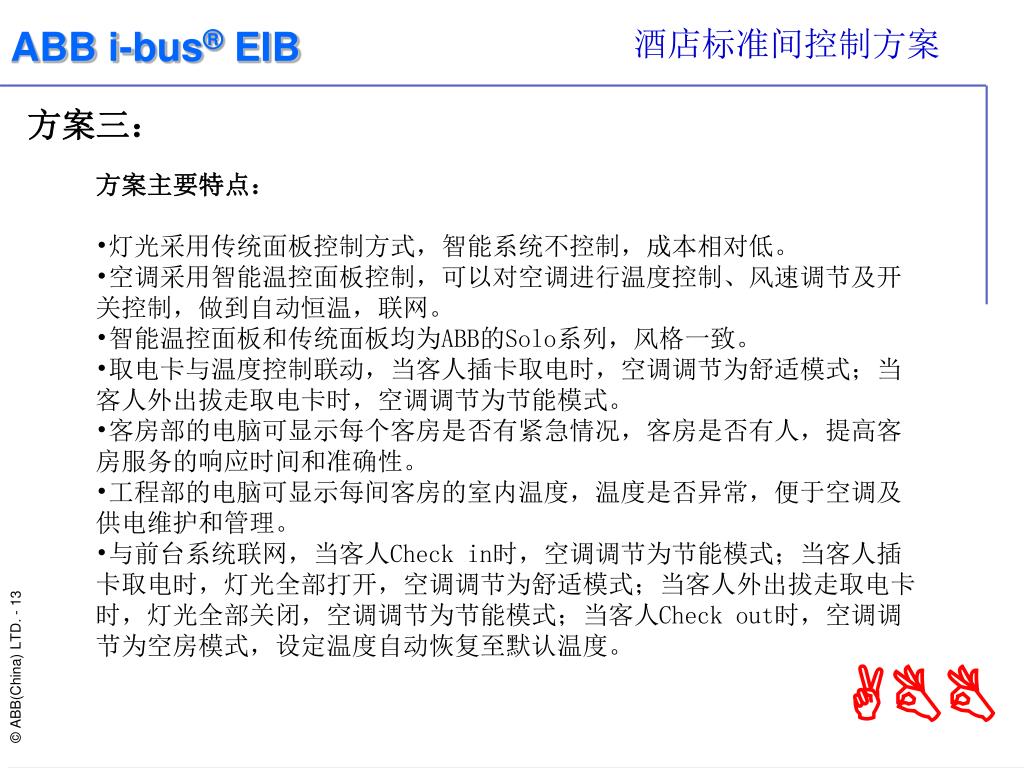

  13. 方案三： 方案主要特点： • 灯光采用传统面板控制方式，智能系统不控制，成本相对低。 • 空调采用智能温控面板控制，可以对空调进行温度控制、风速调节及开关控制，做到自动恒温，联网。 • 智能温控面板和传统面板均为ABB的Solo系列，风格一致。 • 取电卡与温度控制联动，当客人插卡取电时，空调调节为舒适模式；当客人外出拔走取电卡时，空调调节为节能模式。 • 客房部的电脑可显示每个客房是否有紧急情况，客房是否有人，提高客房服务的响应时间和准确性。 • 工程部的电脑可显示每间客房的室内温度，温度是否异常，便于空调及供电维护和管理。 • 与前台系统联网，当客人Check in时，空调调节为节能模式；当客人插卡取电时，灯光全部打开，空调调节为舒适模式；当客人外出拔走取电卡时，灯光全部关闭，空调调节为节能模式；当客人Check out时，空调调节为空房模式，设定温度自动恢复至默认温度。

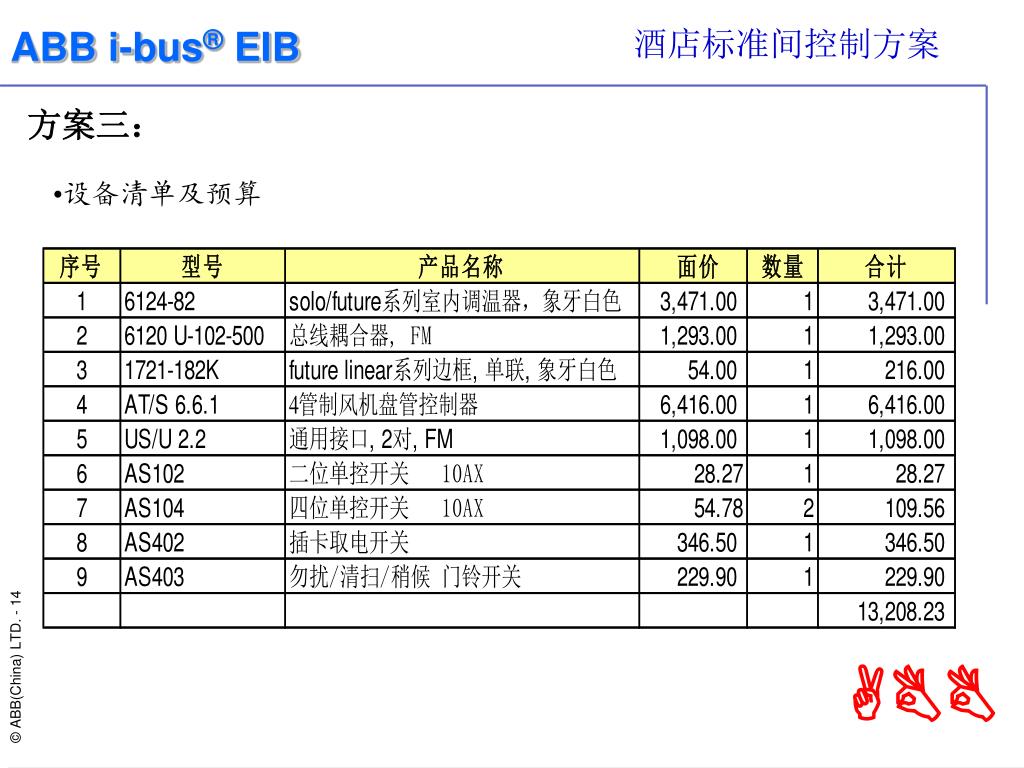

  14. 方案三： 设备清单及预算

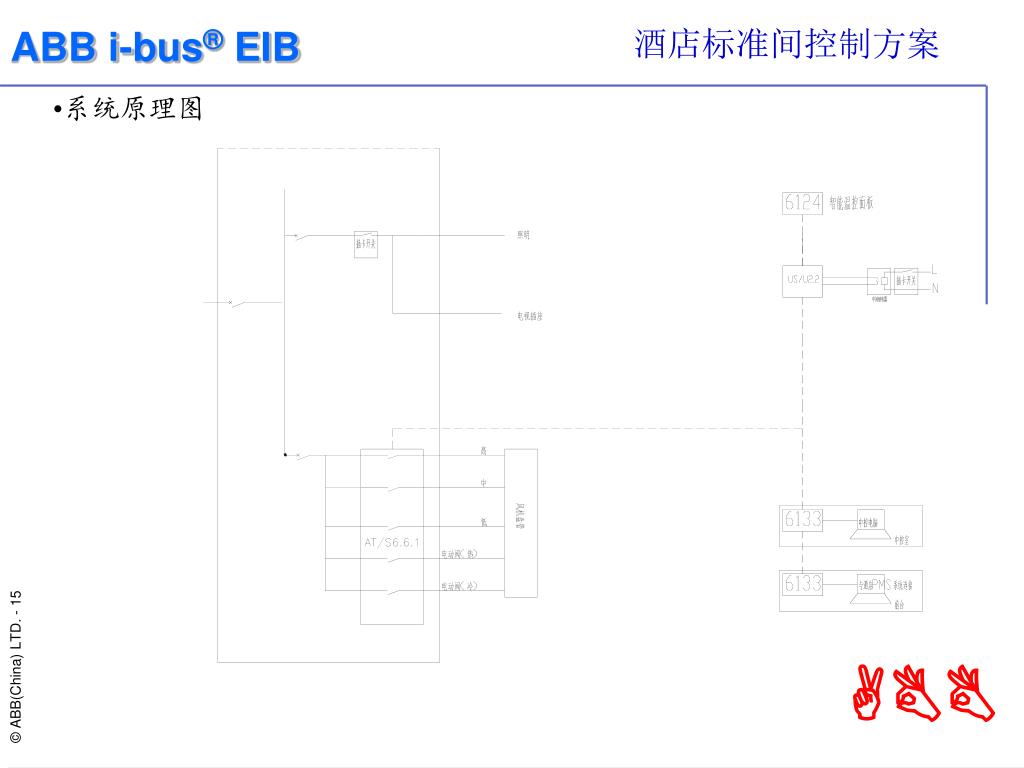

  15. 系统原理图
