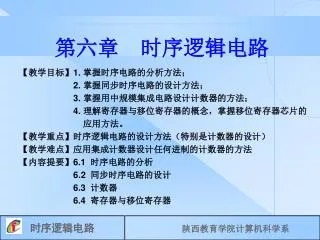

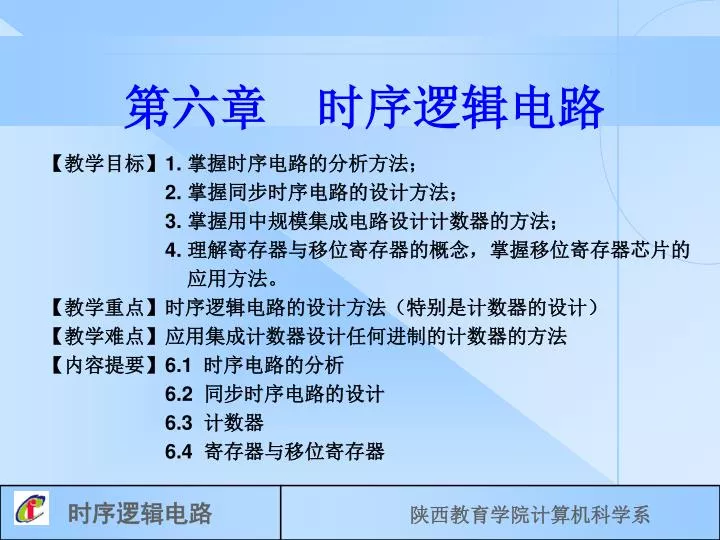

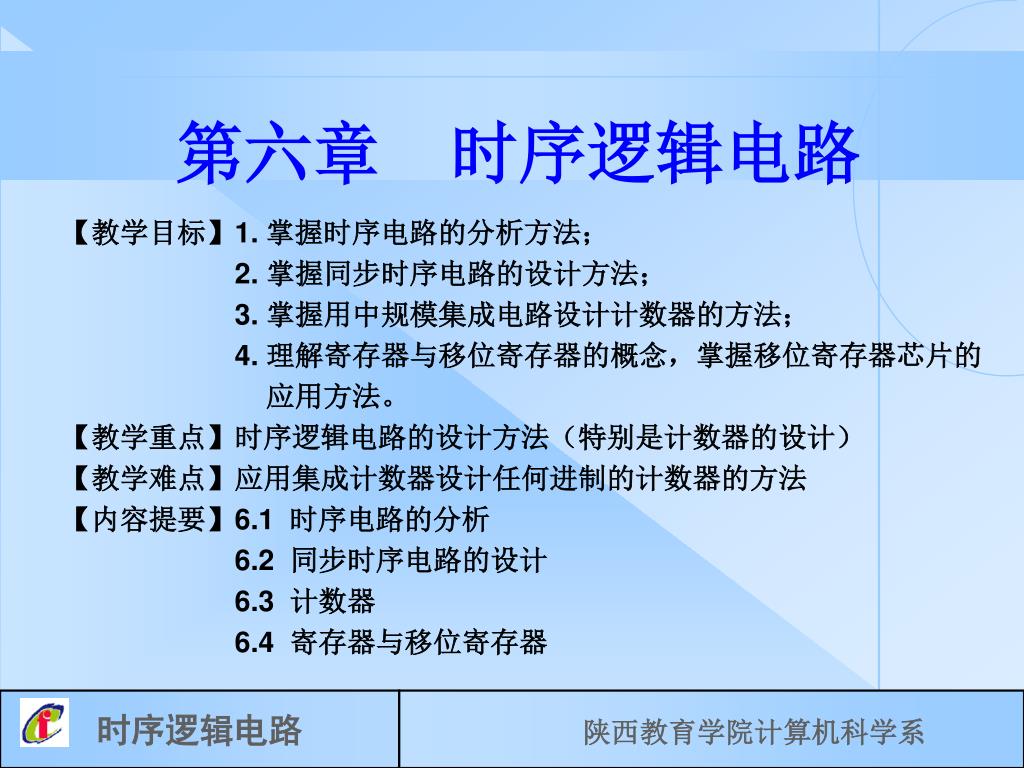

  1. 第六章 时序逻辑电路 【教学目标】1. 掌握时序电路的分析方法; 2. 掌握同步时序电路的设计方法; 3. 掌握用中规模集成电路设计计数器的方法; 4. 理解寄存器与移位寄存器的概念,掌握移位寄存器芯片的 应用方法。 【教学重点】时序逻辑电路的设计方法(特别是计数器的设计) 【教学难点】应用集成计数器设计任何进制的计数器的方法 【内容提要】6.1 时序电路的分析 6.2 同步时序电路的设计 6.3 计数器 6.4 寄存器与移位寄存器

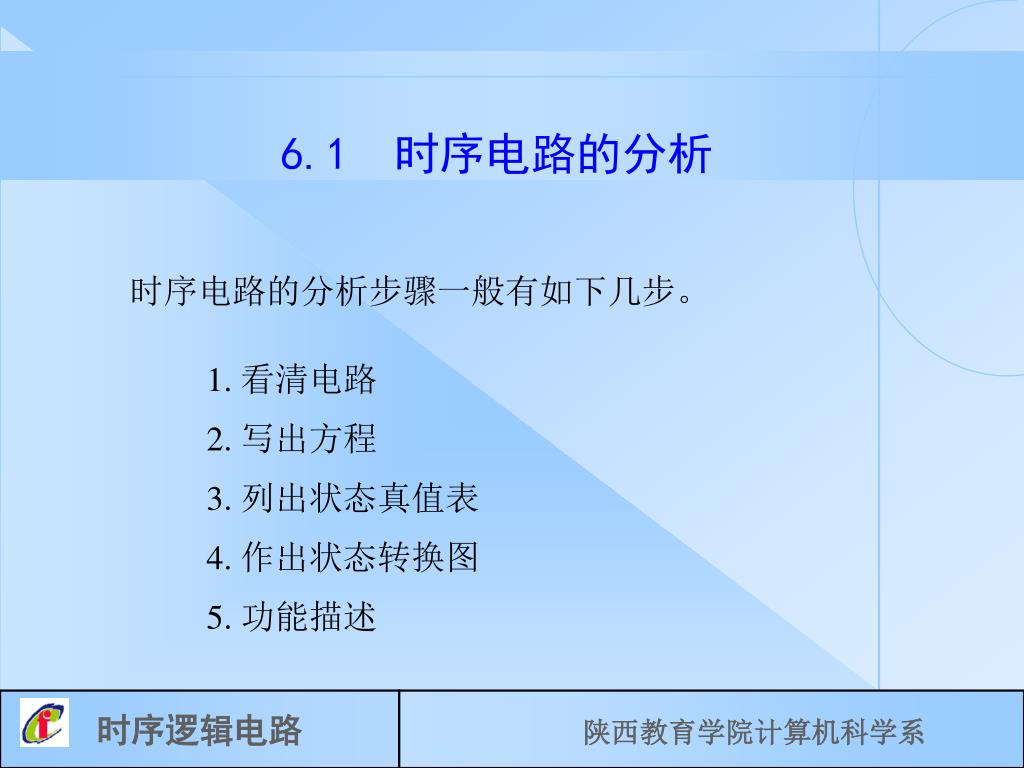

  2. 6.1 时序电路的分析 时序电路的分析步骤一般有如下几步。 1. 看清电路 2. 写出方程 3. 列出状态真值表 4. 作出状态转换图 5. 功能描述

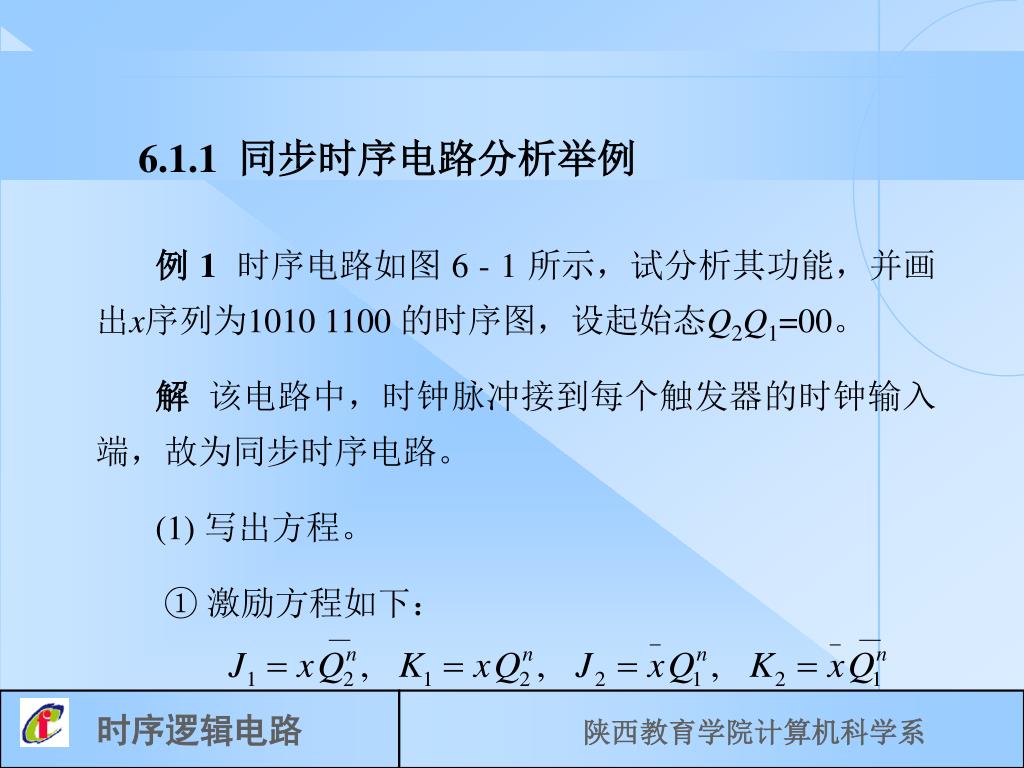

  3. 6.1.1 同步时序电路分析举例 例 1时序电路如图 6 - 1 所示,试分析其功能,并画出x序列为1010 1100 的时序图,设起始态Q2Q1=00。 解 该电路中,时钟脉冲接到每个触发器的时钟输入端,故为同步时序电路。 (1) 写出方程。  ① 激励方程如下:

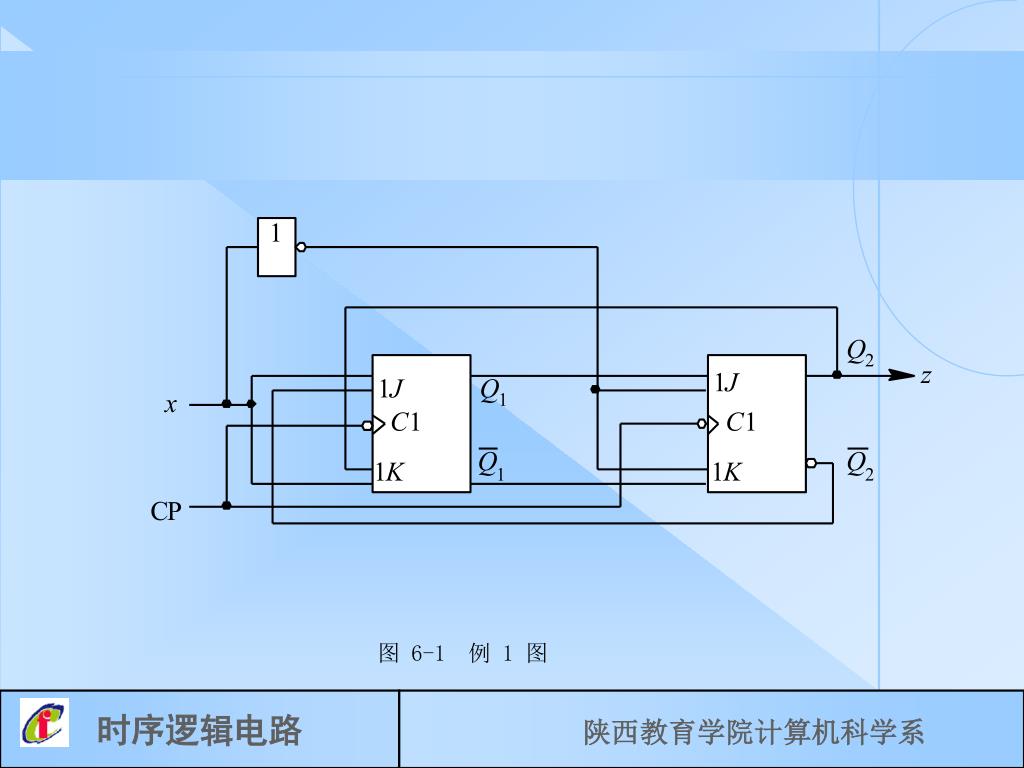

  4. 图 6-1 例 1 图

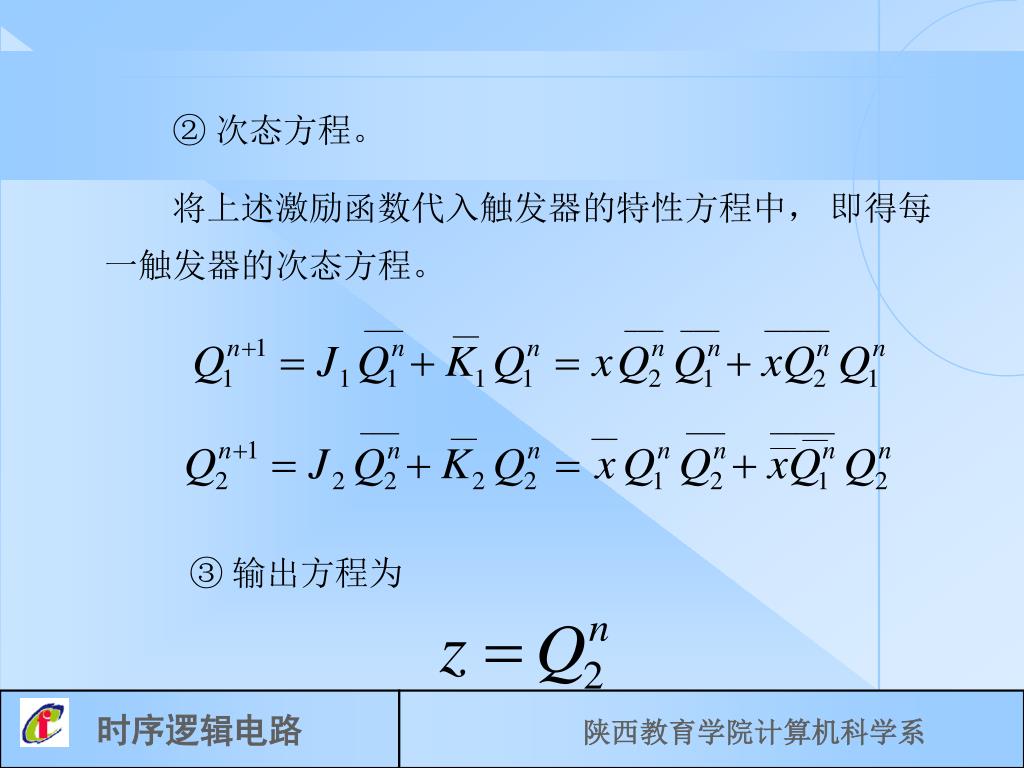

  5. ② 次态方程。 将上述激励函数代入触发器的特性方程中, 即得每一触发器的次态方程。 ③ 输出方程为

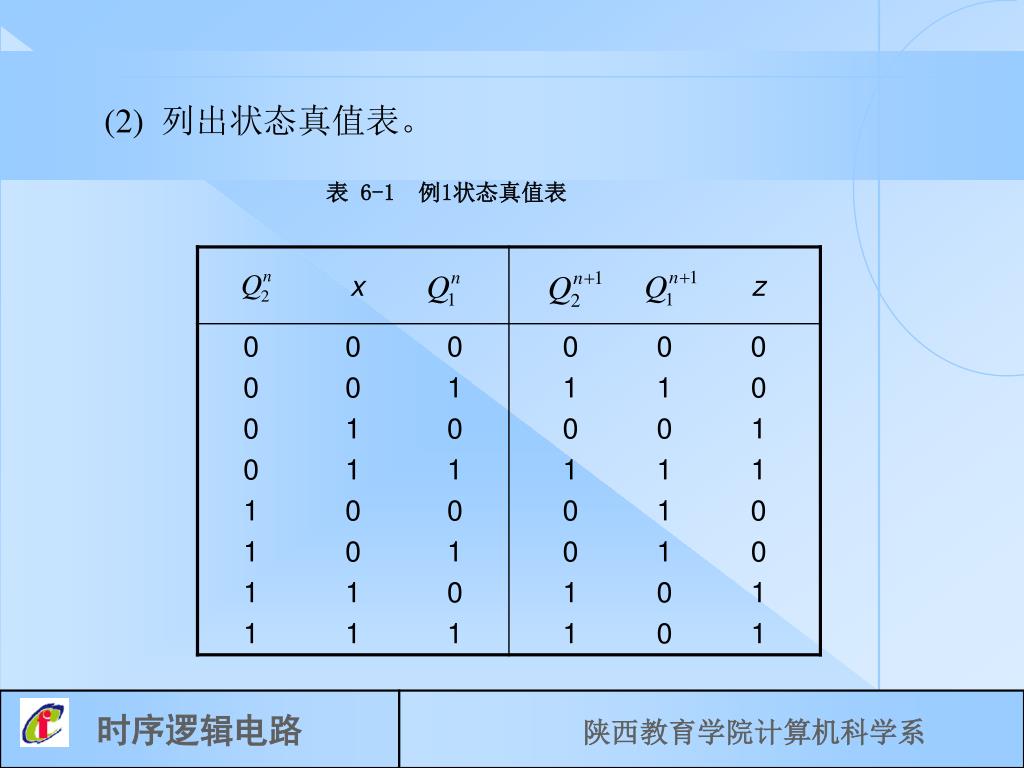

  6. (2) 列出状态真值表。 表 6-1 例1状态真值表

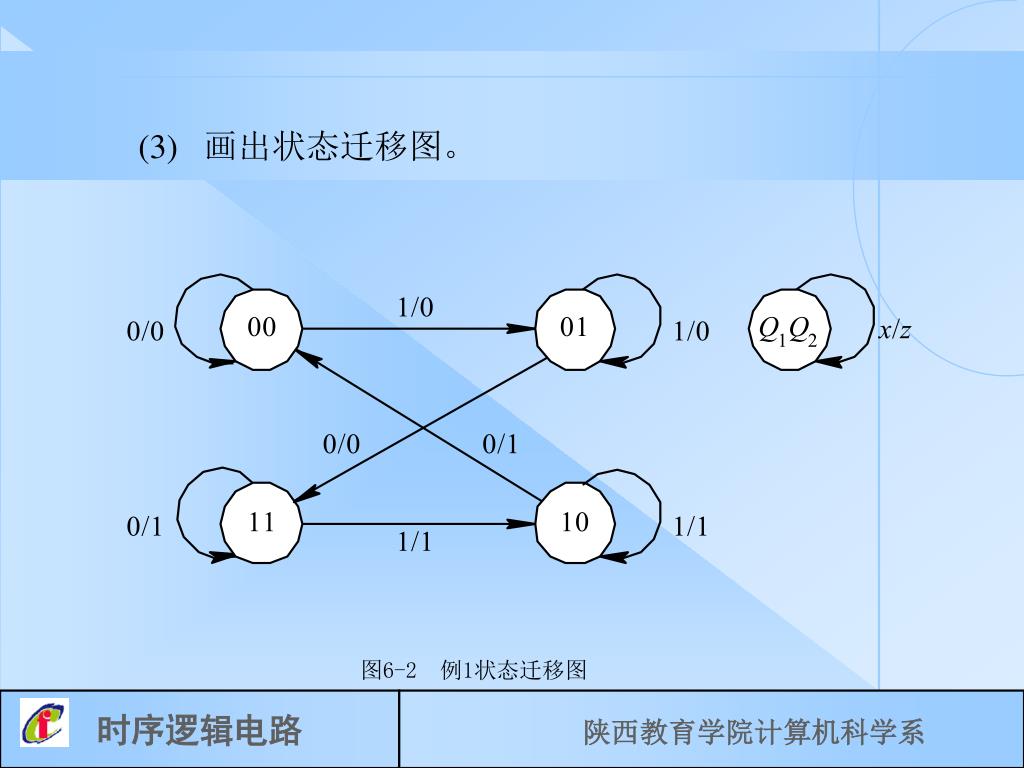

  7. (3) 画出状态迁移图。 图6-2 例1状态迁移图

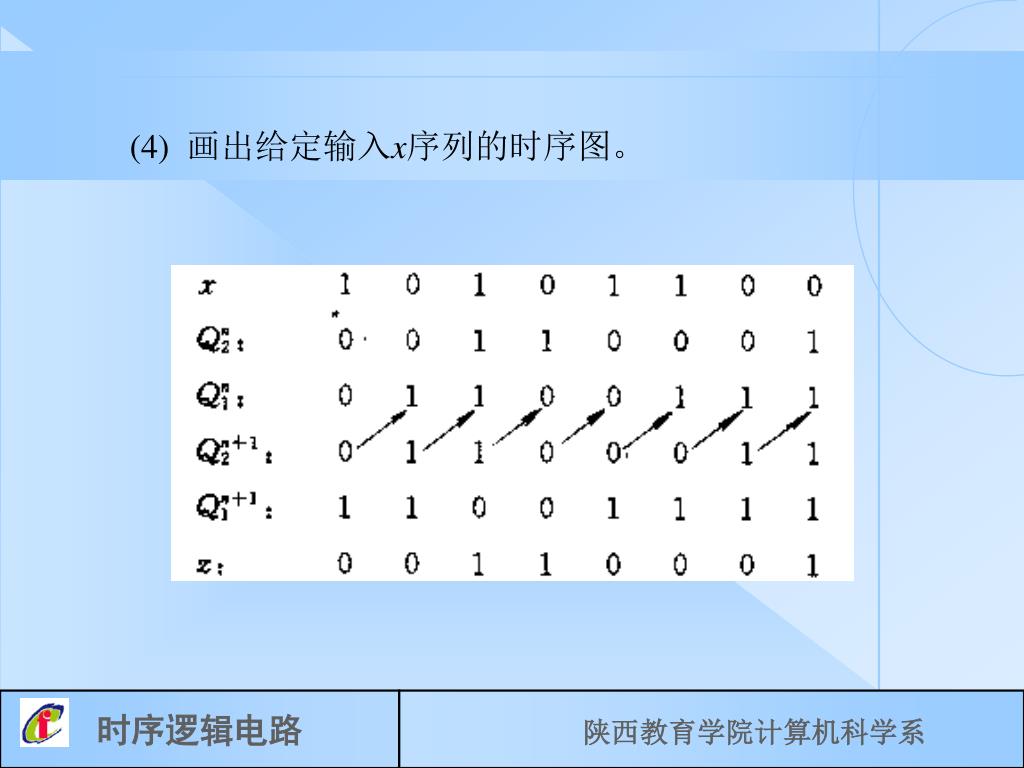

  8. (4) 画出给定输入x序列的时序图。

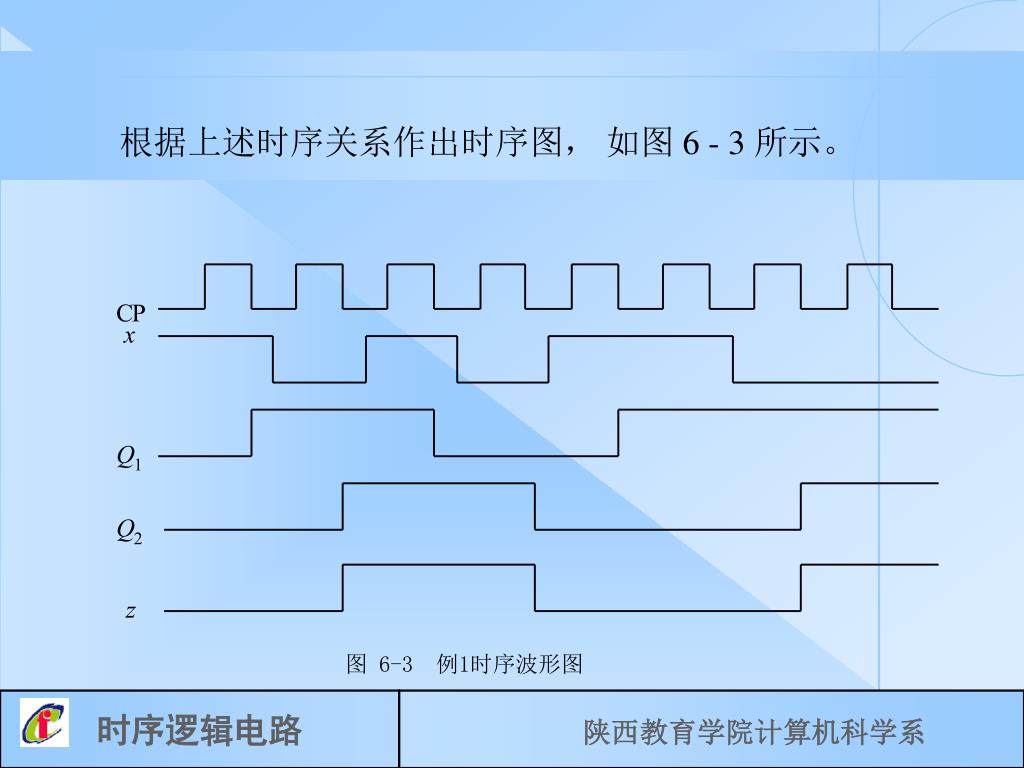

  9. 根据上述时序关系作出时序图, 如图 6 - 3 所示。 图 6-3 例1时序波形图

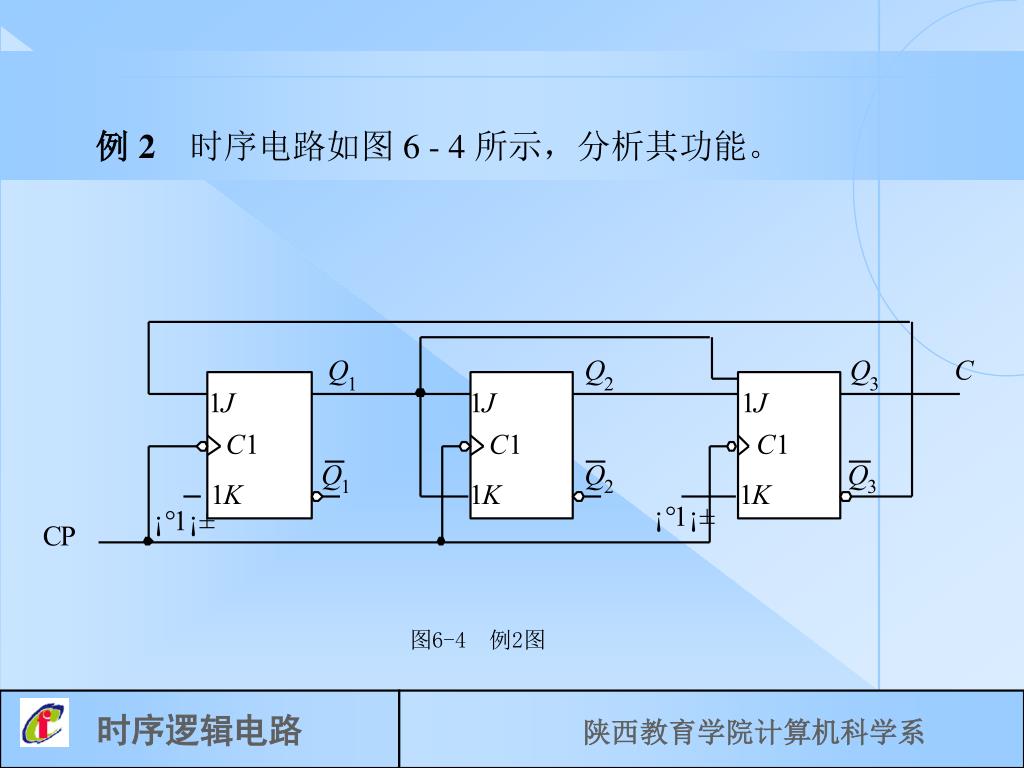

  10. 例 2时序电路如图 6 - 4 所示,分析其功能。 图6-4 例2图

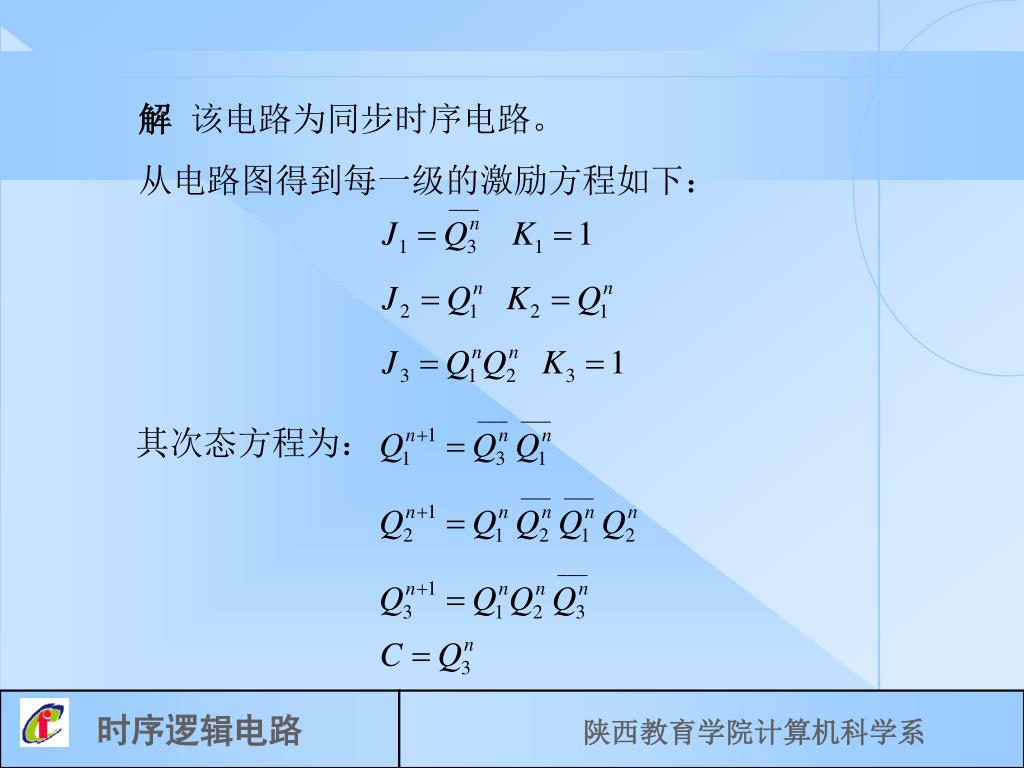

  11. 解 该电路为同步时序电路。 从电路图得到每一级的激励方程如下: 其次态方程为:

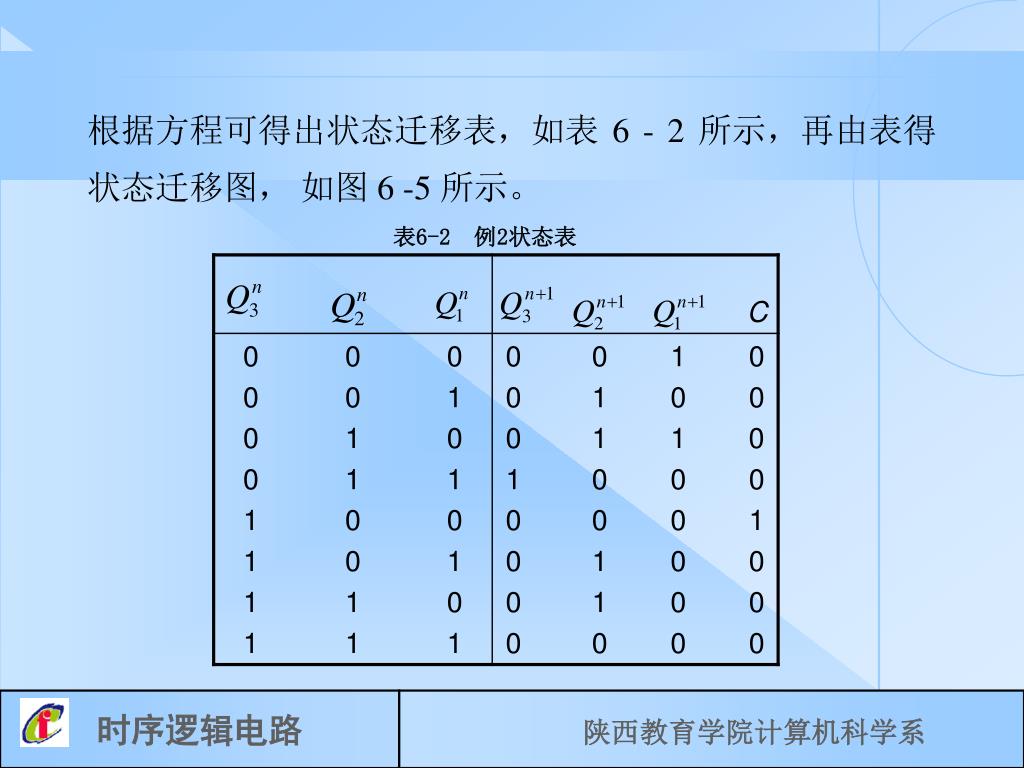

  12. 根据方程可得出状态迁移表,如表 6 - 2 所示,再由表得状态迁移图, 如图 6 -5 所示。 表6-2 例2状态表

  13. 图6-5 例2状态迁移图

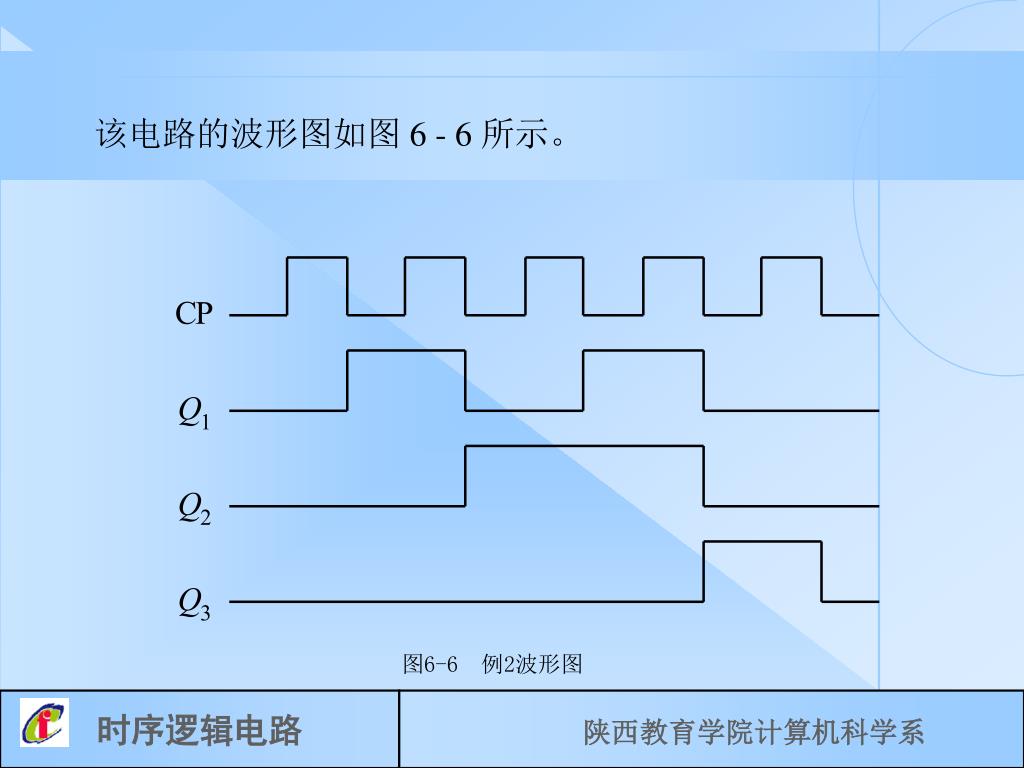

  14. 该电路的波形图如图 6 - 6 所示。 图6-6 例2波形图

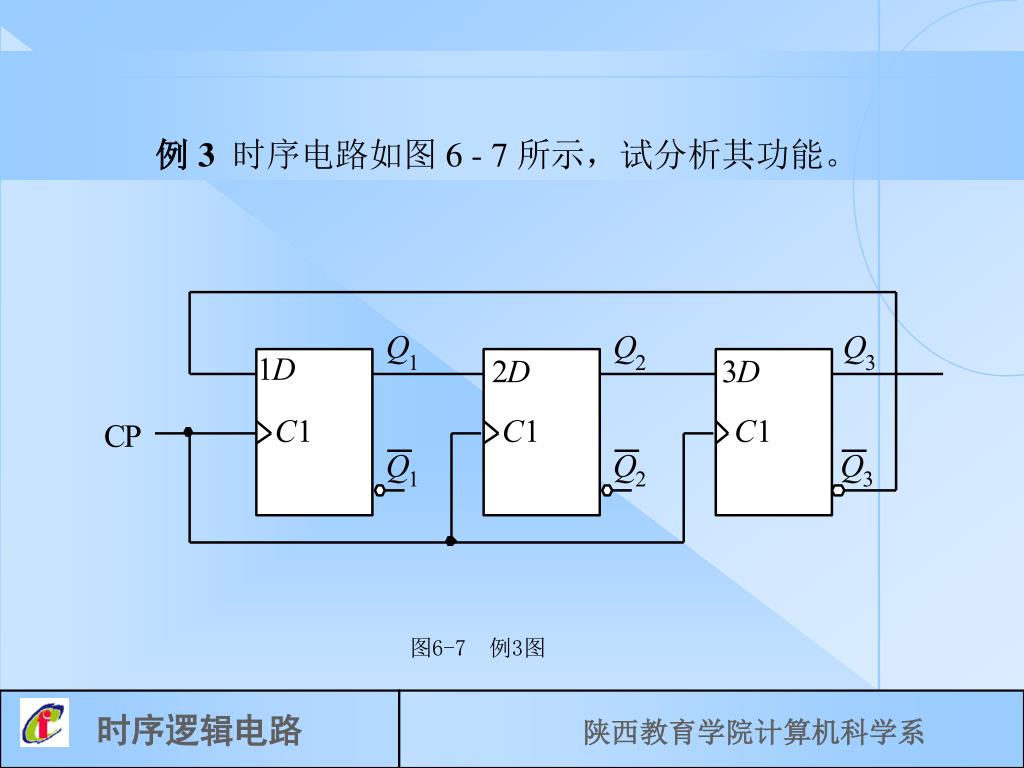

  15. 例 3时序电路如图 6 - 7 所示,试分析其功能。 图6-7 例3图

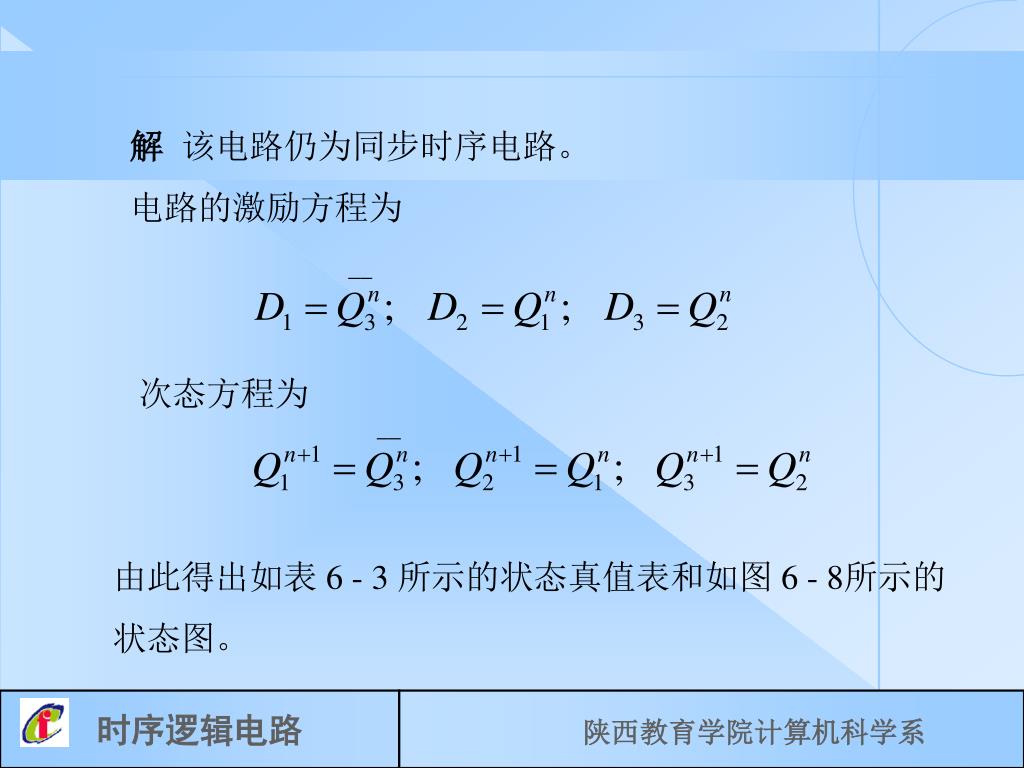

  16. 解 该电路仍为同步时序电路。 电路的激励方程为 次态方程为 由此得出如表 6 - 3 所示的状态真值表和如图 6 - 8所示的状态图。

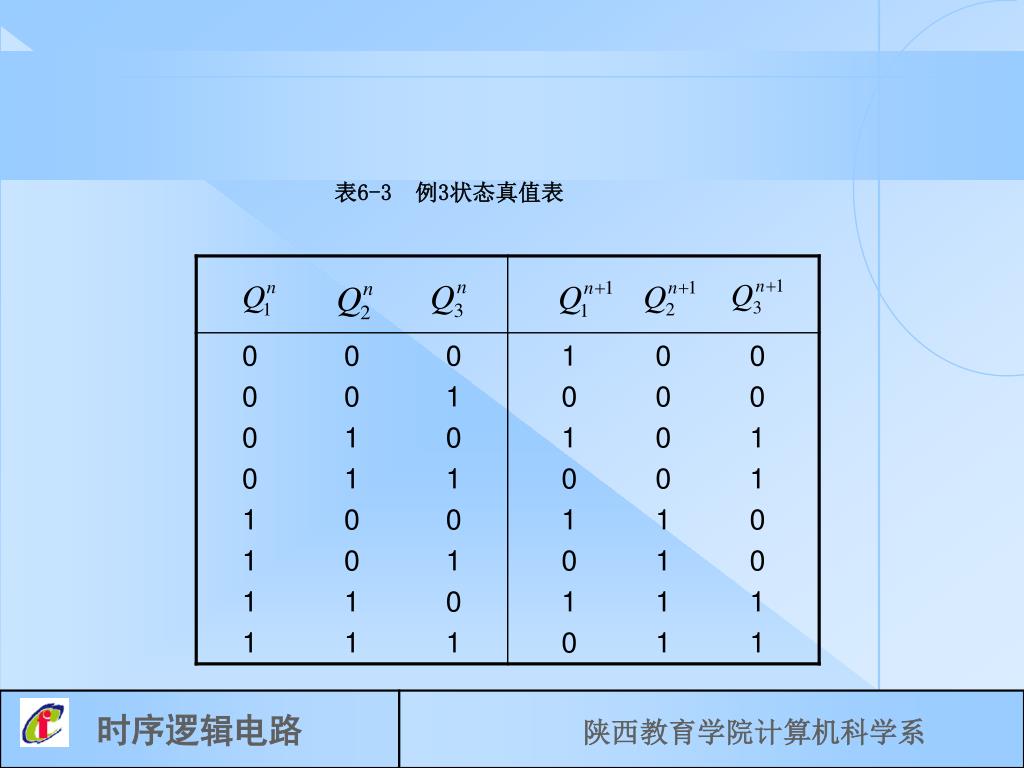

  17. 表6-3 例3状态真值表

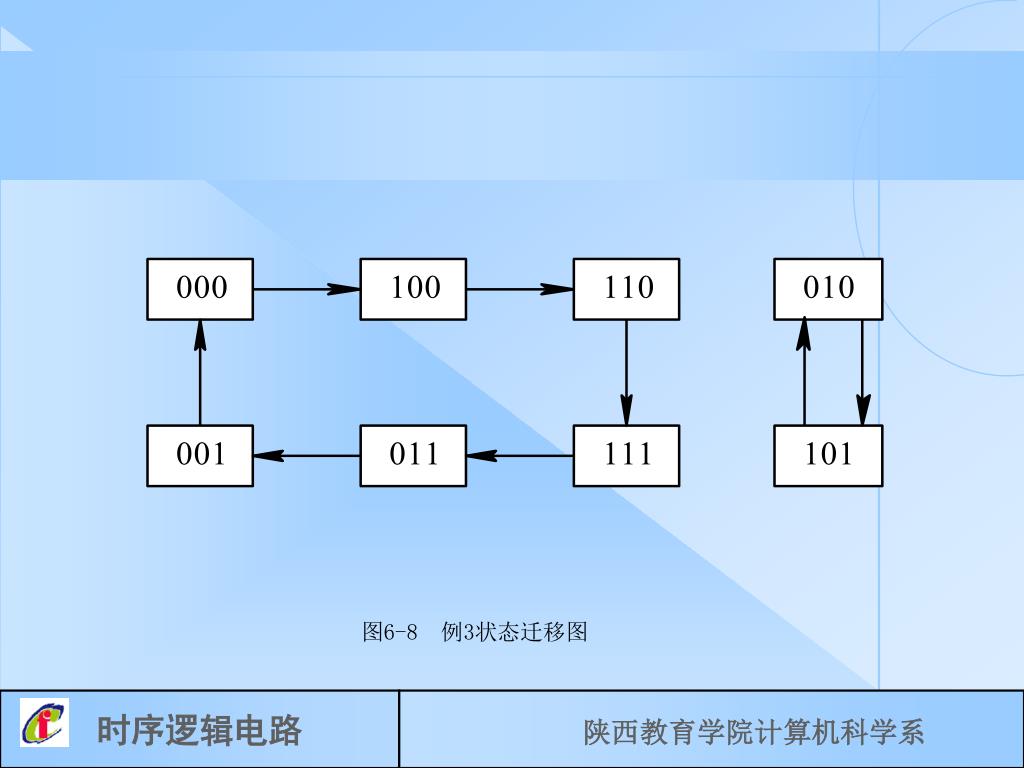

  18. 图6-8 例3状态迁移图

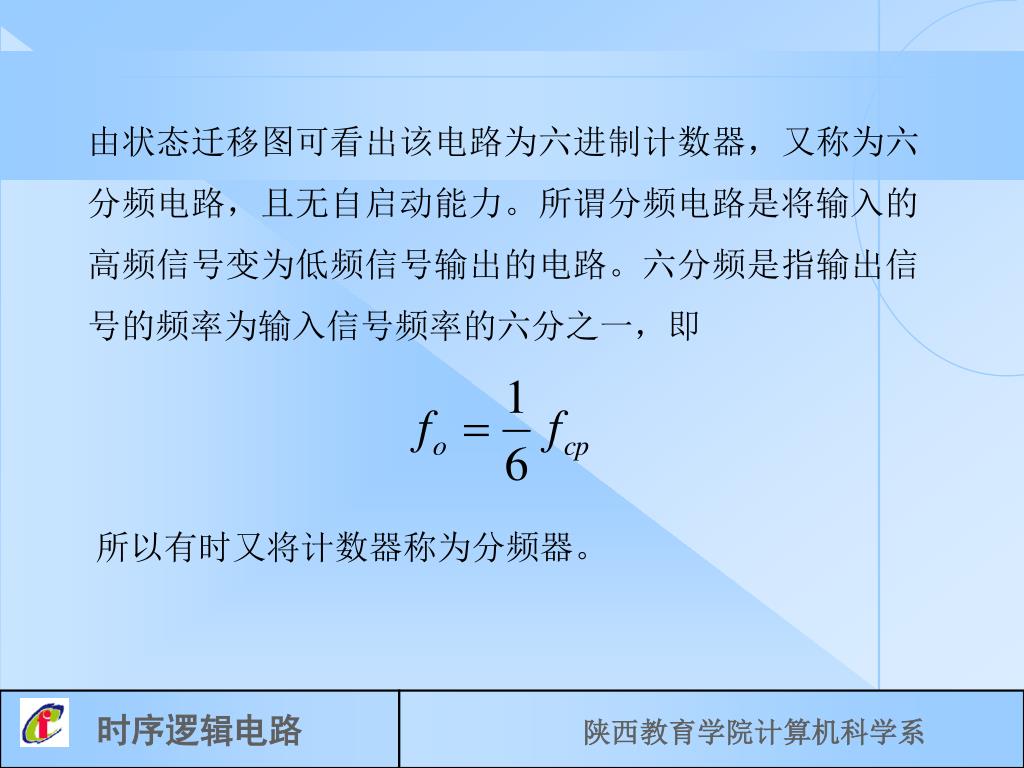

  19. 由状态迁移图可看出该电路为六进制计数器,又称为六分频电路,且无自启动能力。所谓分频电路是将输入的高频信号变为低频信号输出的电路。六分频是指输出信号的频率为输入信号频率的六分之一,即 所以有时又将计数器称为分频器。

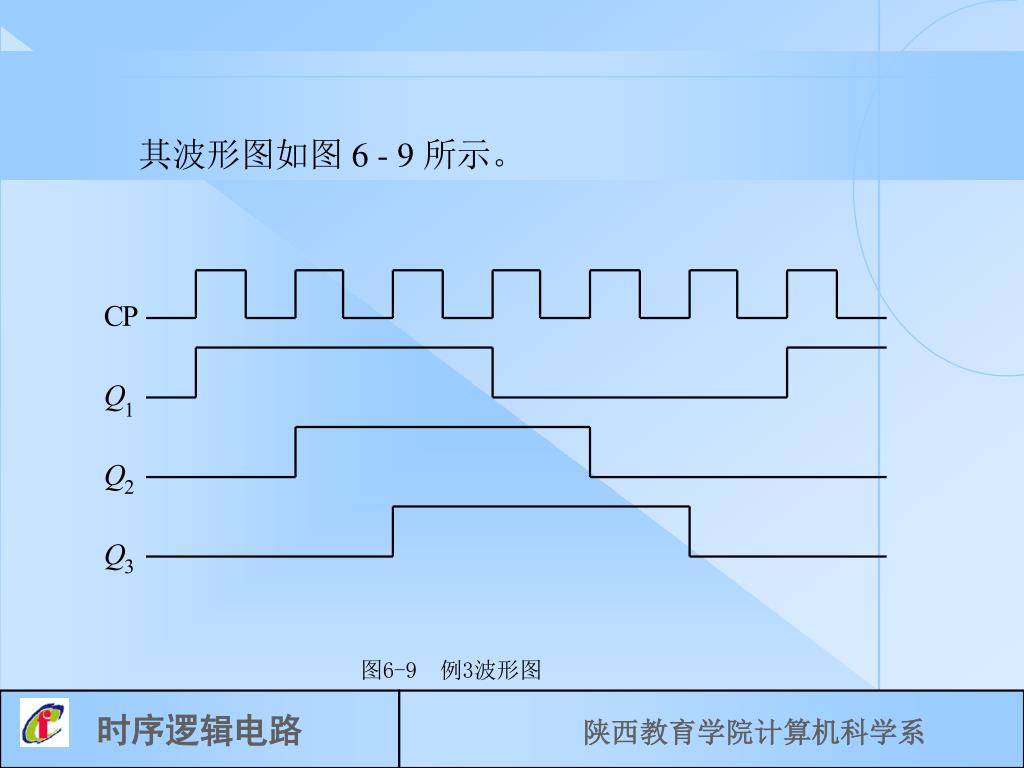

  20. 其波形图如图 6 - 9 所示。 图6-9 例3波形图

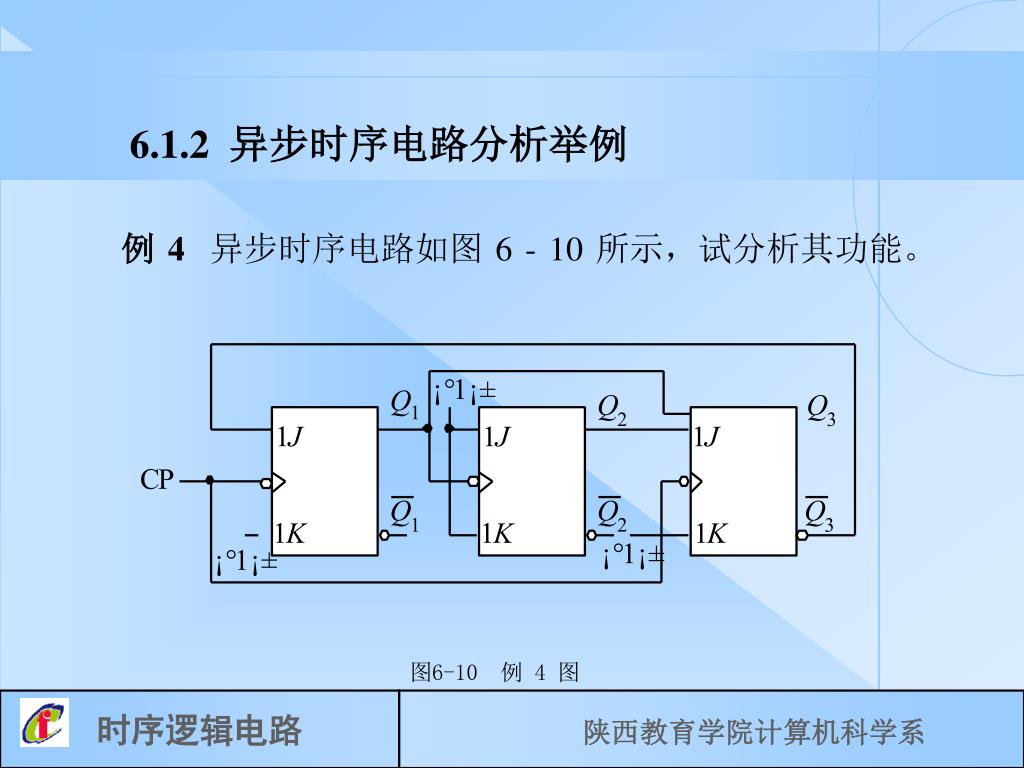

  21. 6.1.2 异步时序电路分析举例 例 4异步时序电路如图 6 - 10 所示,试分析其功能。 图6-10 例 4 图

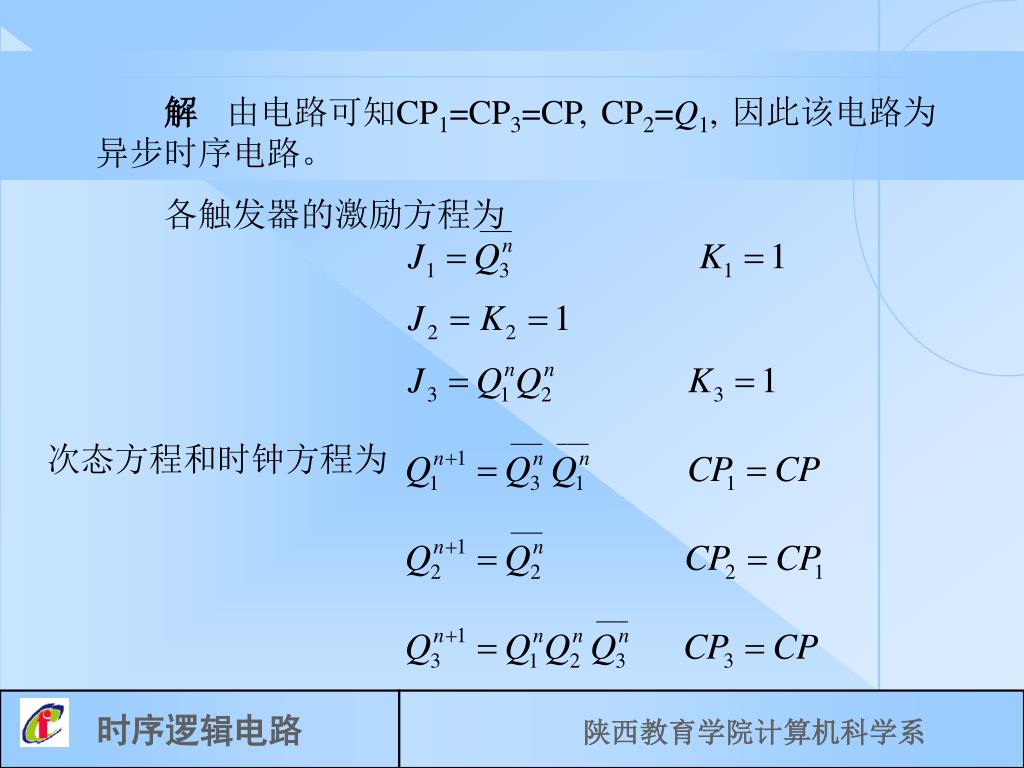

  22. 解 由电路可知CP1=CP3=CP, CP2=Q1, 因此该电路为异步时序电路。 各触发器的激励方程为 次态方程和时钟方程为

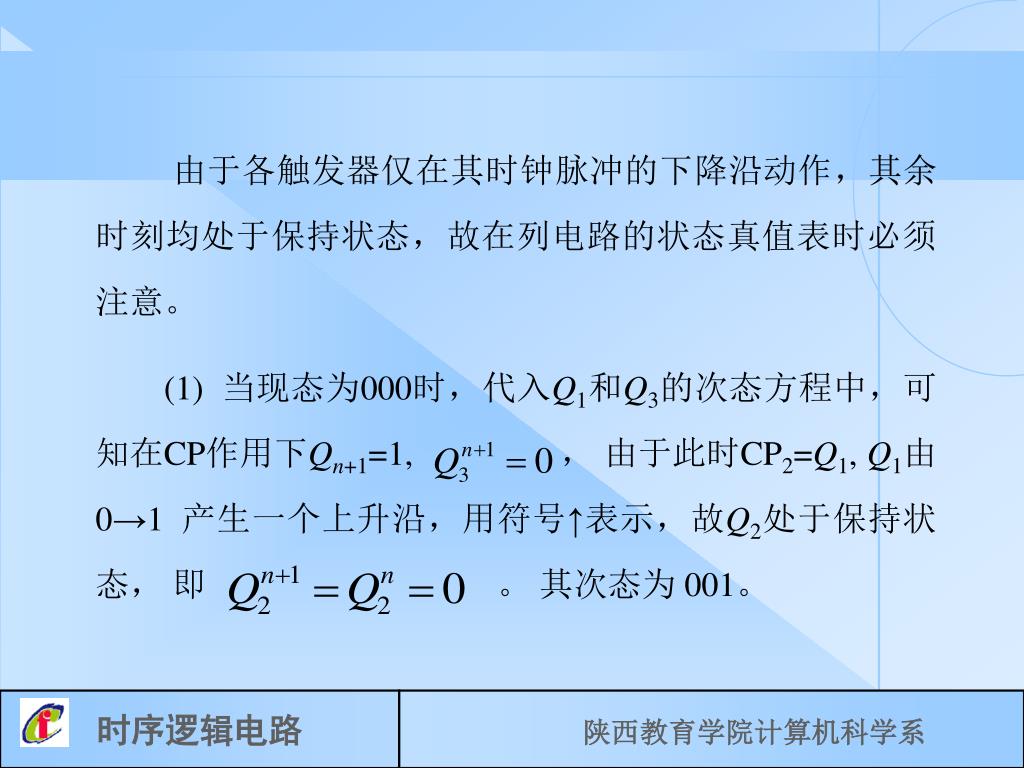

  23. 由于各触发器仅在其时钟脉冲的下降沿动作,其余时刻均处于保持状态,故在列电路的状态真值表时必须注意。由于各触发器仅在其时钟脉冲的下降沿动作,其余时刻均处于保持状态,故在列电路的状态真值表时必须注意。 (1) 当现态为000时,代入Q1和Q3的次态方程中,可知在CP作用下Qn+1=1, , 由于此时CP2=Q1, Q1由 0→1 产生一个上升沿,用符号↑表示,故Q2处于保持状态, 即 。 其次态为 001。

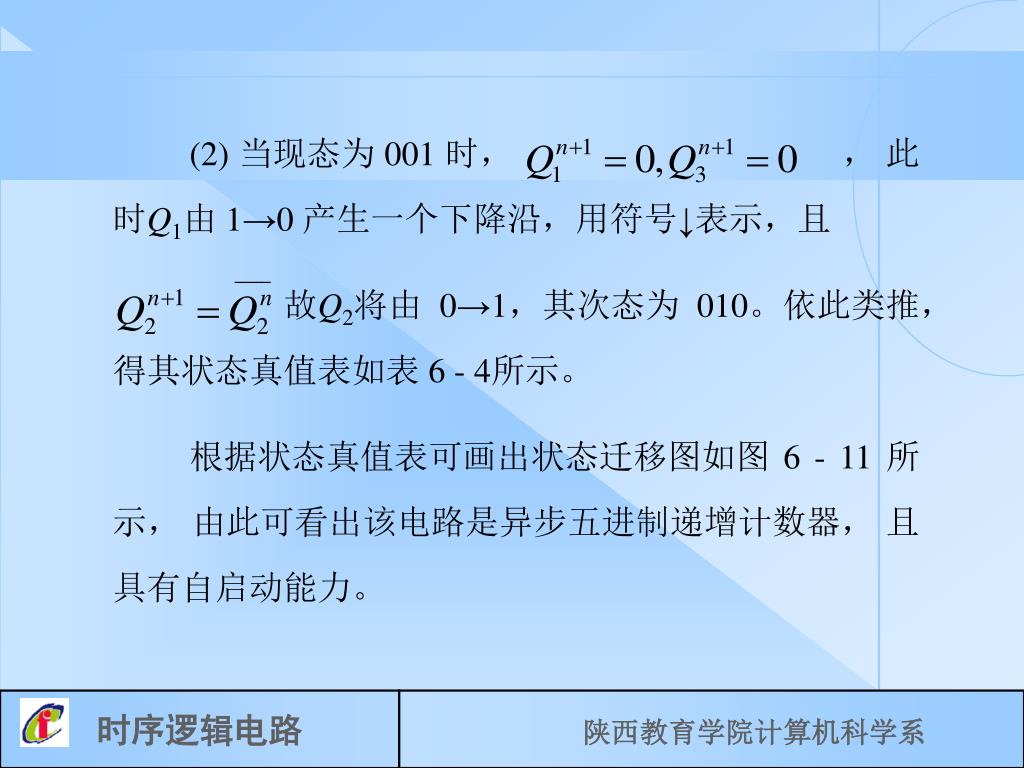

  24. (2) 当现态为 001 时, , 此时Q1由 1→0 产生一个下降沿,用符号↓表示,且 故Q2将由 0→1,其次态为 010。依此类推,得其状态真值表如表 6 - 4所示。 根据状态真值表可画出状态迁移图如图 6 - 11 所示, 由此可看出该电路是异步五进制递增计数器, 且具有自启动能力。

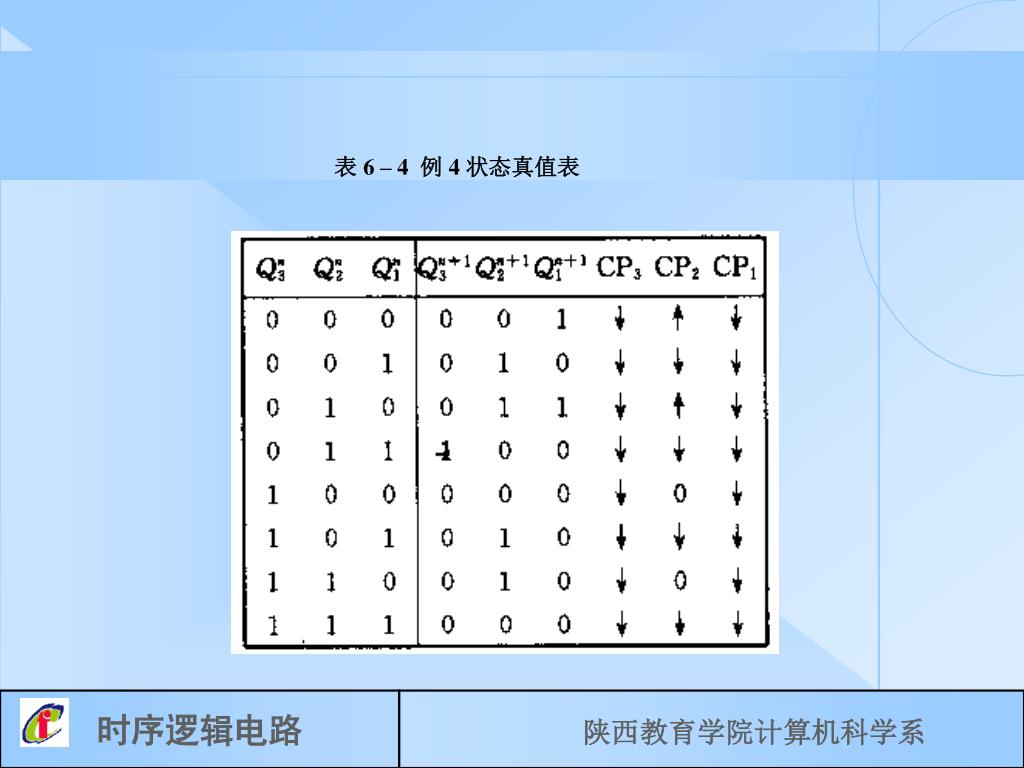

  25. 表 6 – 4 例 4 状态真值表

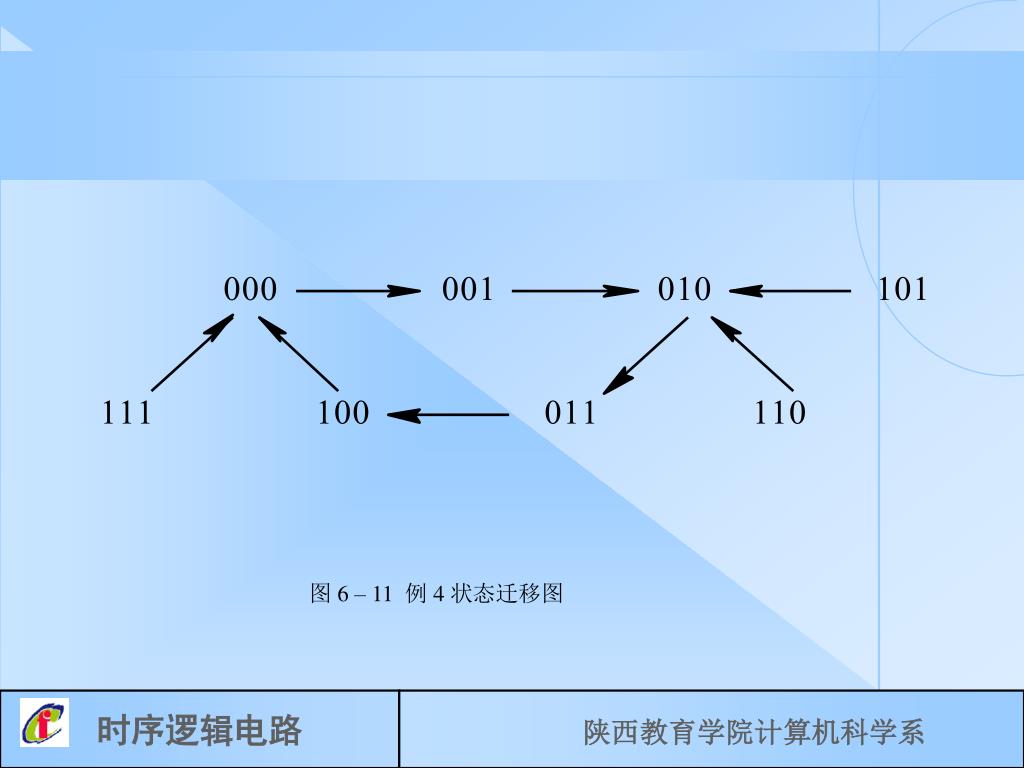

  26. 图 6 – 11 例 4 状态迁移图

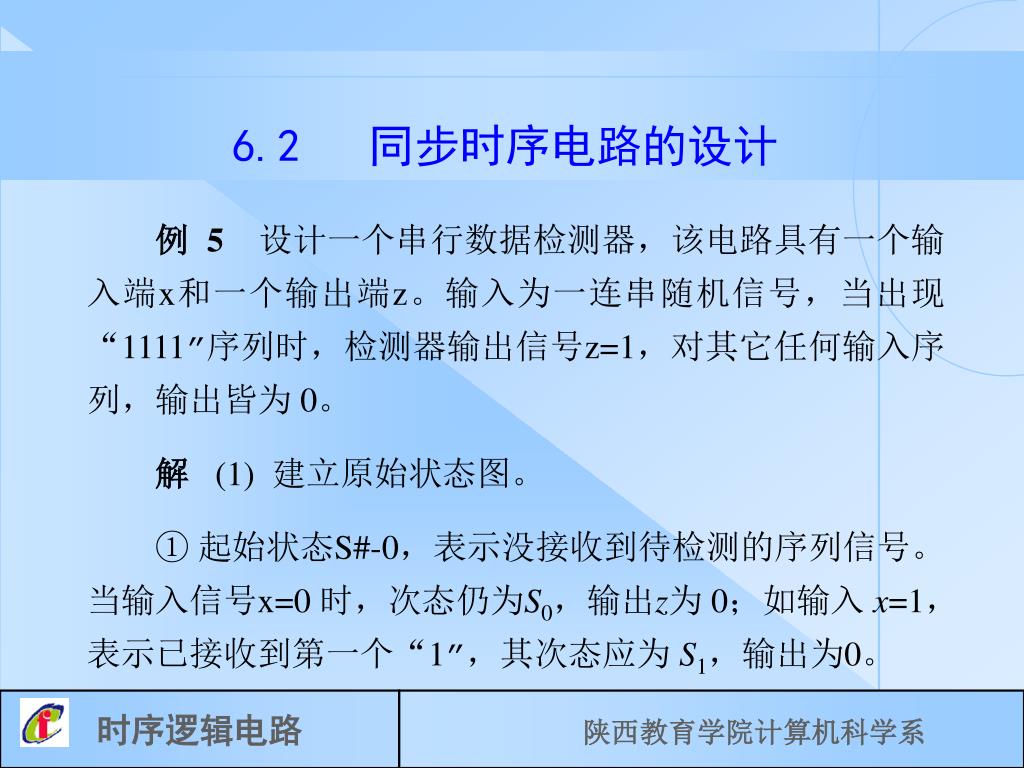

  27. 6.2 同步时序电路的设计 例 5设计一个串行数据检测器,该电路具有一个输入端x和一个输出端z。输入为一连串随机信号,当出现“1111”序列时,检测器输出信号z=1,对其它任何输入序列,输出皆为 0。 解 (1) 建立原始状态图。 ① 起始状态S#-0,表示没接收到待检测的序列信号。 当输入信号x=0 时,次态仍为S0,输出z为 0;如输入 x=1,表示已接收到第一个“1”,其次态应为 S1,输出为0。

  28. ② 状态为S1,当输入x=0 时,返回状态S0,输出为 0; 当输入x=1 时,表示已接收到第二个“1”,其次态应为S2, 输出为 0。  ③ 状态为S2,当输入x=0 时,返回状态S0,输出为 0; 当输入x=1 时,表示已连续接收到第三个“1”,其次态应为S3,输出为 0。

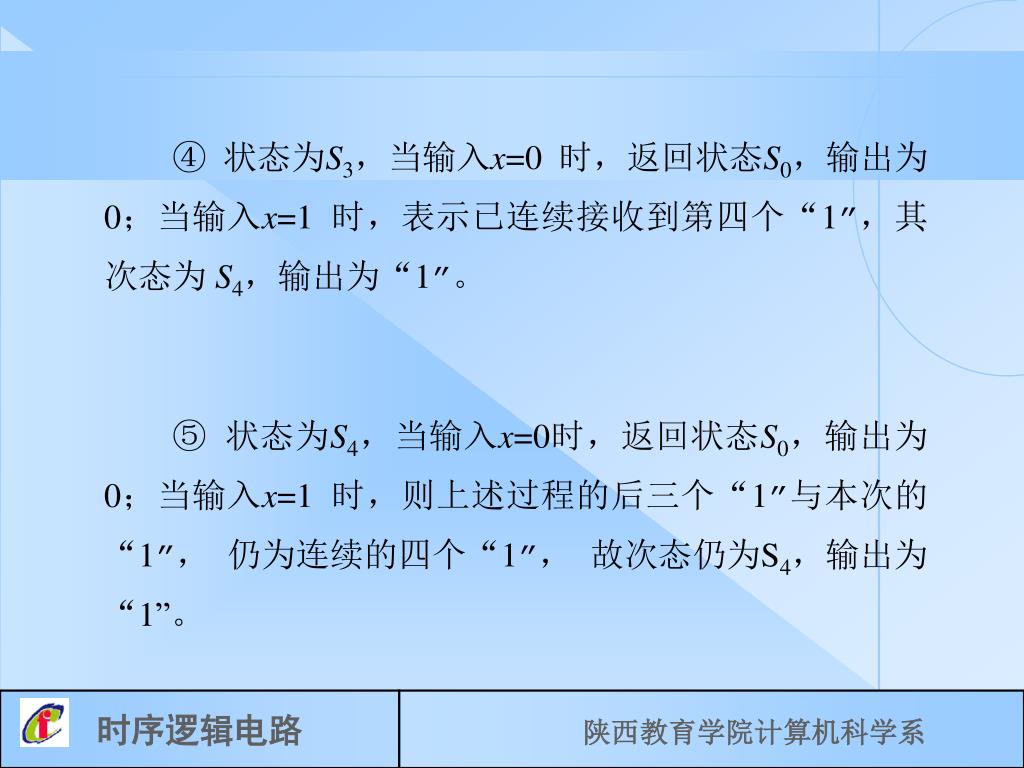

  29. ④ 状态为S3,当输入x=0 时,返回状态S0,输出为 0;当输入x=1 时,表示已连续接收到第四个“1”,其次态为S4,输出为“1”。  ⑤ 状态为S4,当输入x=0时,返回状态S0,输出为 0;当输入x=1 时,则上述过程的后三个“1”与本次的“1”, 仍为连续的四个“1”, 故次态仍为S4,输出为“1”。

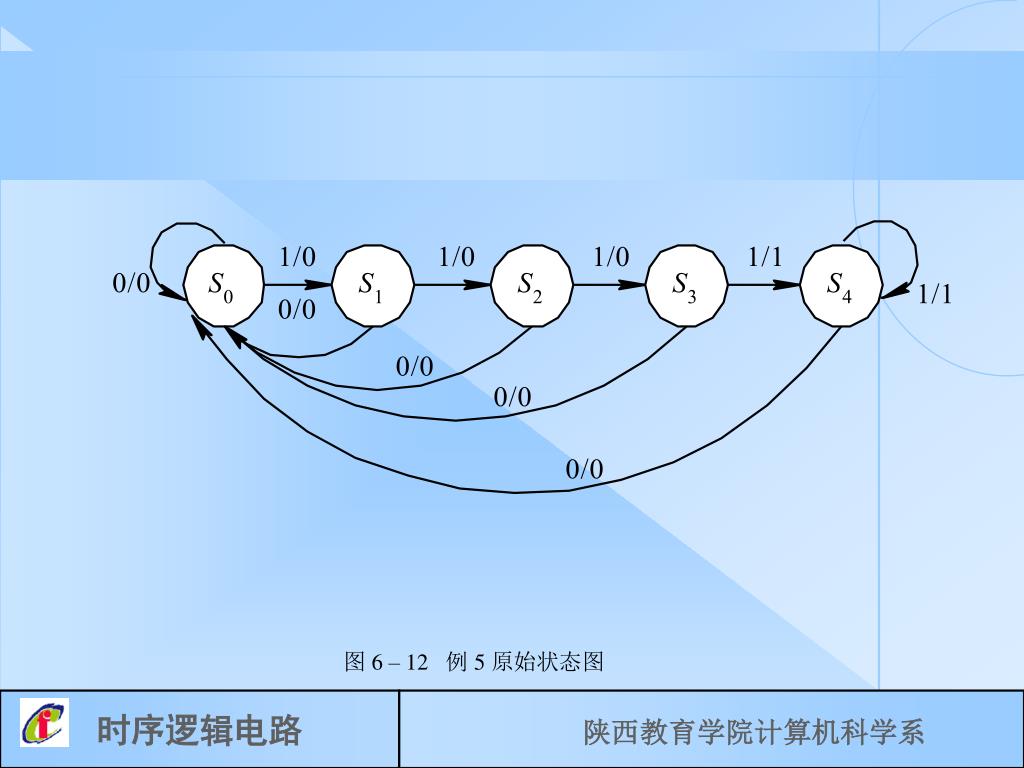

  30. 图 6 – 12 例 5 原始状态图

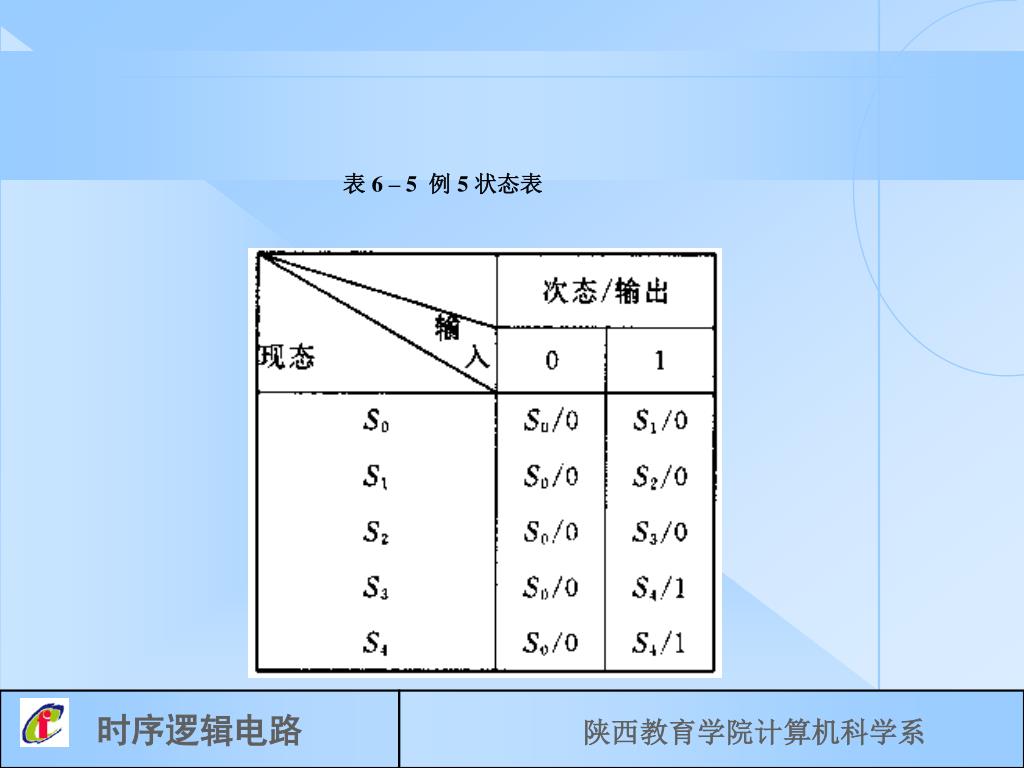

  31. 表 6 – 5 例 5 状态表

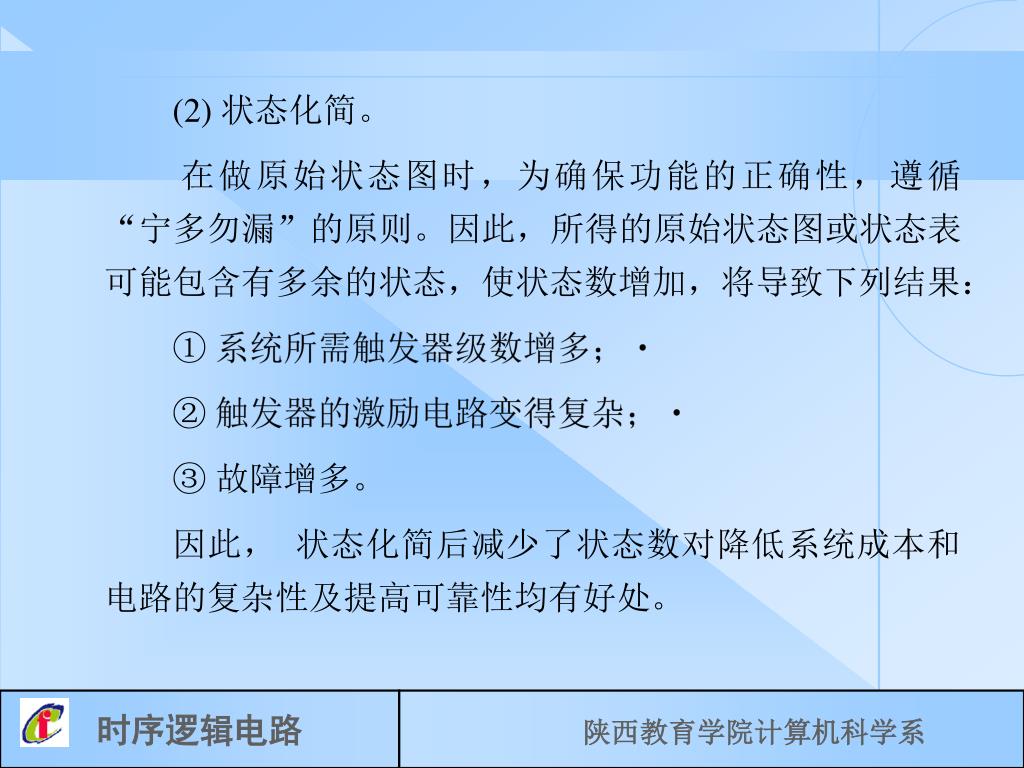

  32. (2) 状态化简。 在做原始状态图时,为确保功能的正确性,遵循“宁多勿漏”的原则。因此,所得的原始状态图或状态表可能包含有多余的状态,使状态数增加,将导致下列结果: ① 系统所需触发器级数增多; ② 触发器的激励电路变得复杂; ③ 故障增多。 因此, 状态化简后减少了状态数对降低系统成本和电路的复杂性及提高可靠性均有好处。

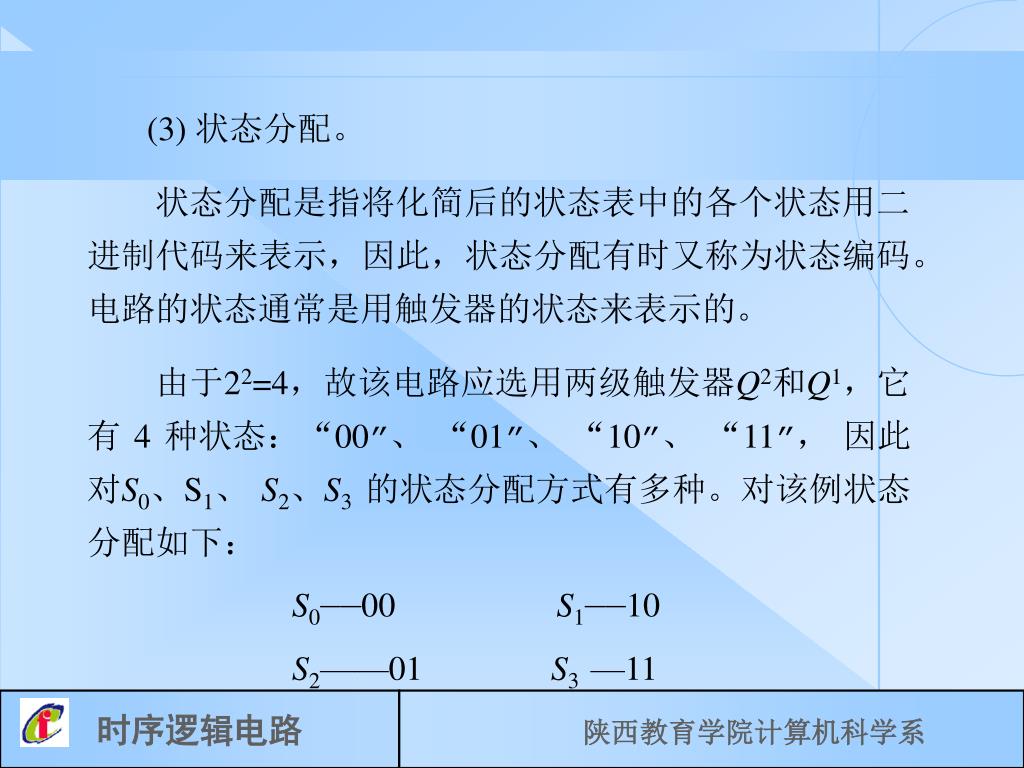

  33. (3) 状态分配。 状态分配是指将化简后的状态表中的各个状态用二进制代码来表示,因此,状态分配有时又称为状态编码。 电路的状态通常是用触发器的状态来表示的。 由于22=4,故该电路应选用两级触发器Q2和Q1,它有 4 种状态:“00”、 “01”、 “10”、 “11”, 因此对S0、S1、 S2、S3的状态分配方式有多种。对该例状态分配如下: S0——00 S1——10 S2——01 S3 —11

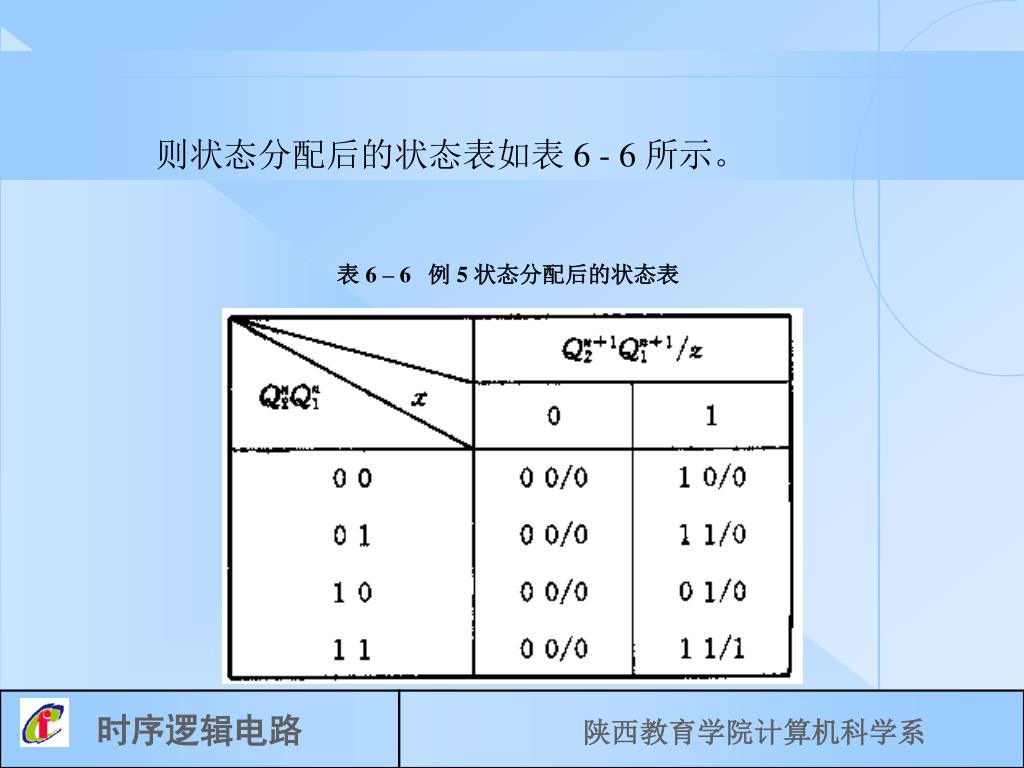

  34. 则状态分配后的状态表如表 6 - 6 所示。 表 6 – 6 例 5 状态分配后的状态表

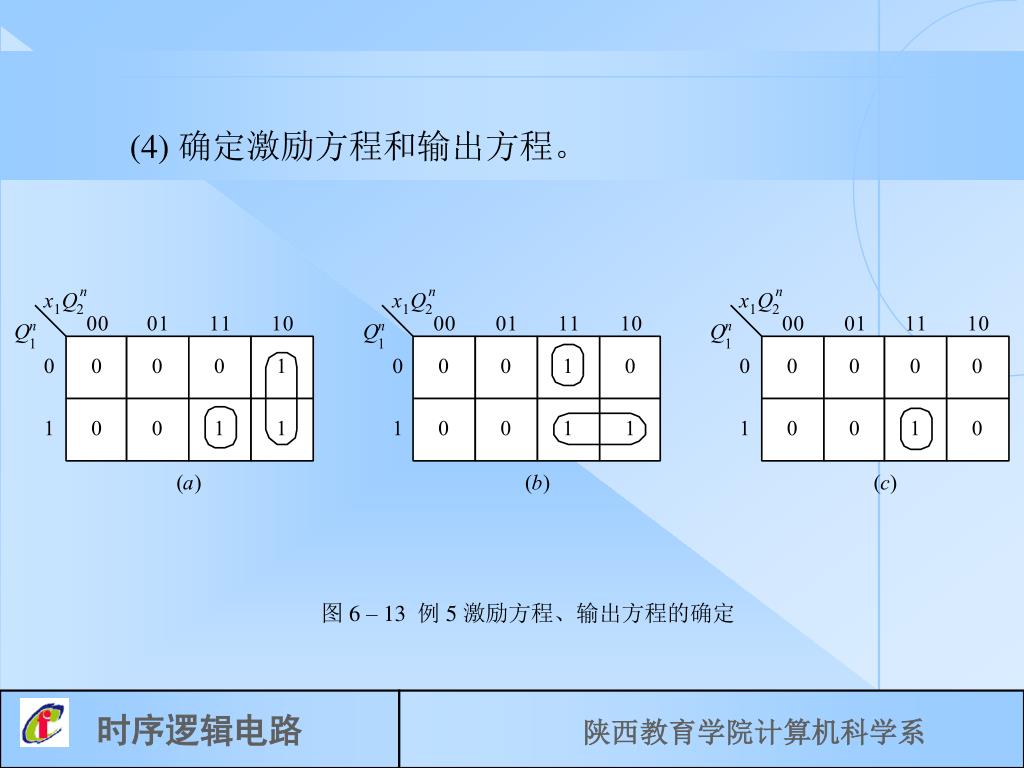

  35. (4) 确定激励方程和输出方程。 图 6 – 13 例 5 激励方程、输出方程的确定

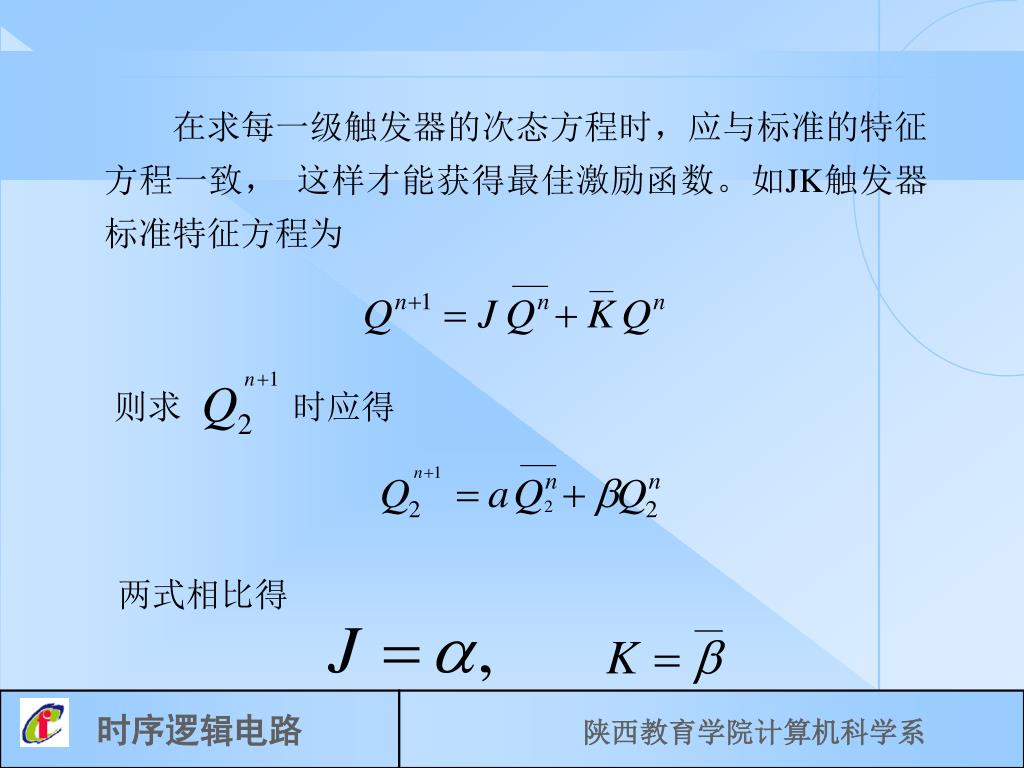

  36. 在求每一级触发器的次态方程时,应与标准的特征方程一致, 这样才能获得最佳激励函数。如JK触发器标准特征方程为 则求 时应得 两式相比得

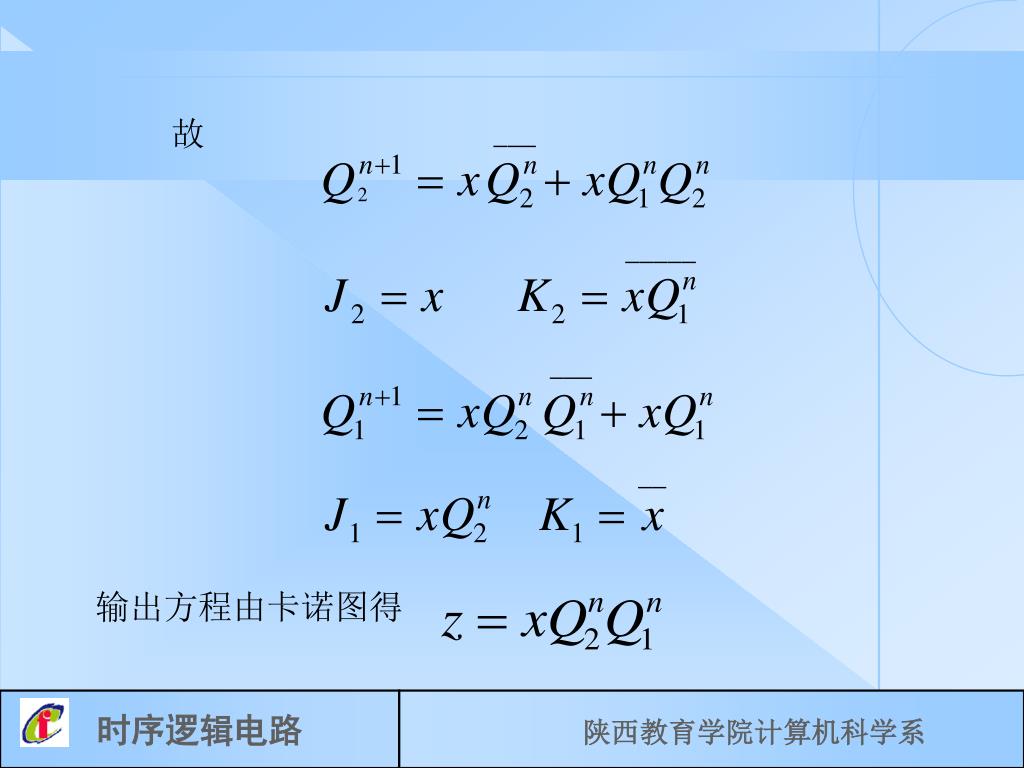

  37. 输出方程由卡诺图得

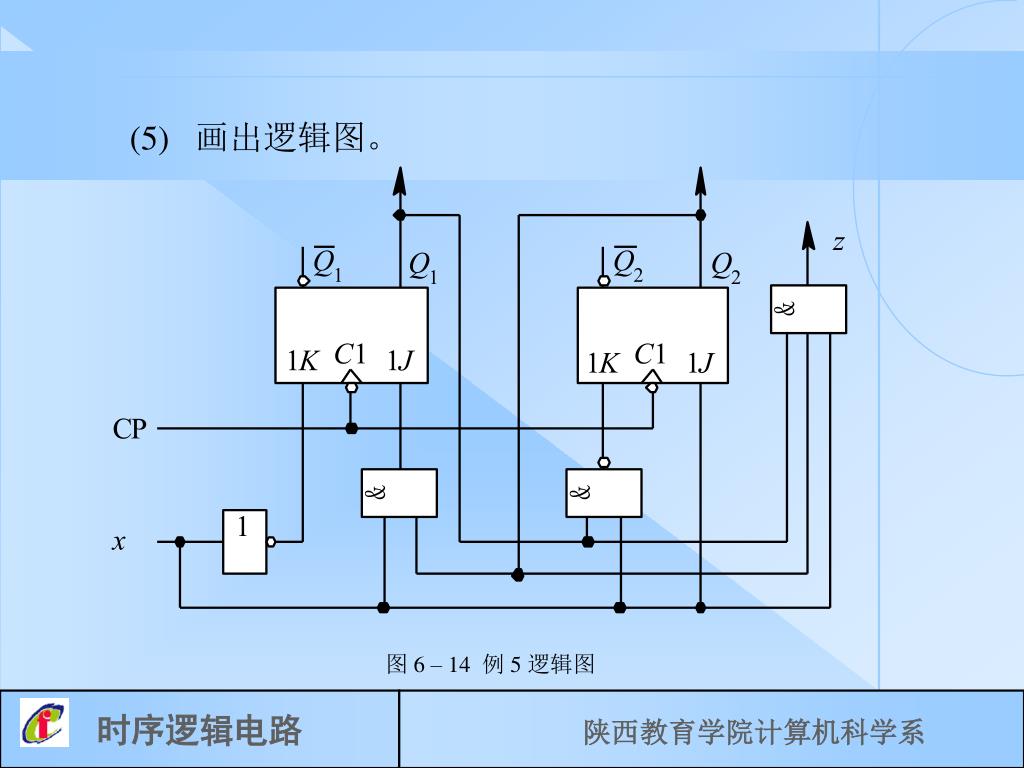

  38. (5) 画出逻辑图。 图 6 – 14 例 5 逻辑图

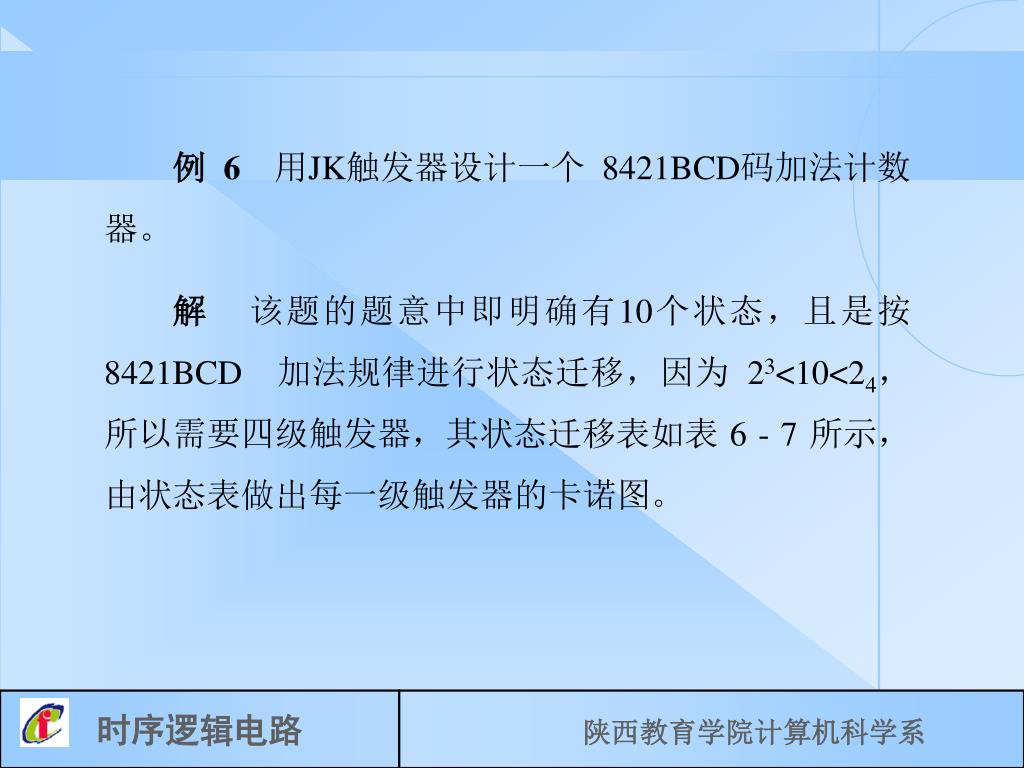

  39. 例 6用JK触发器设计一个 8421BCD码加法计数器。 解 该题的题意中即明确有10个状态,且是按 8421BCD加法规律进行状态迁移,因为 23<10<24,所以需要四级触发器,其状态迁移表如表 6 - 7 所示,由状态表做出每一级触发器的卡诺图。

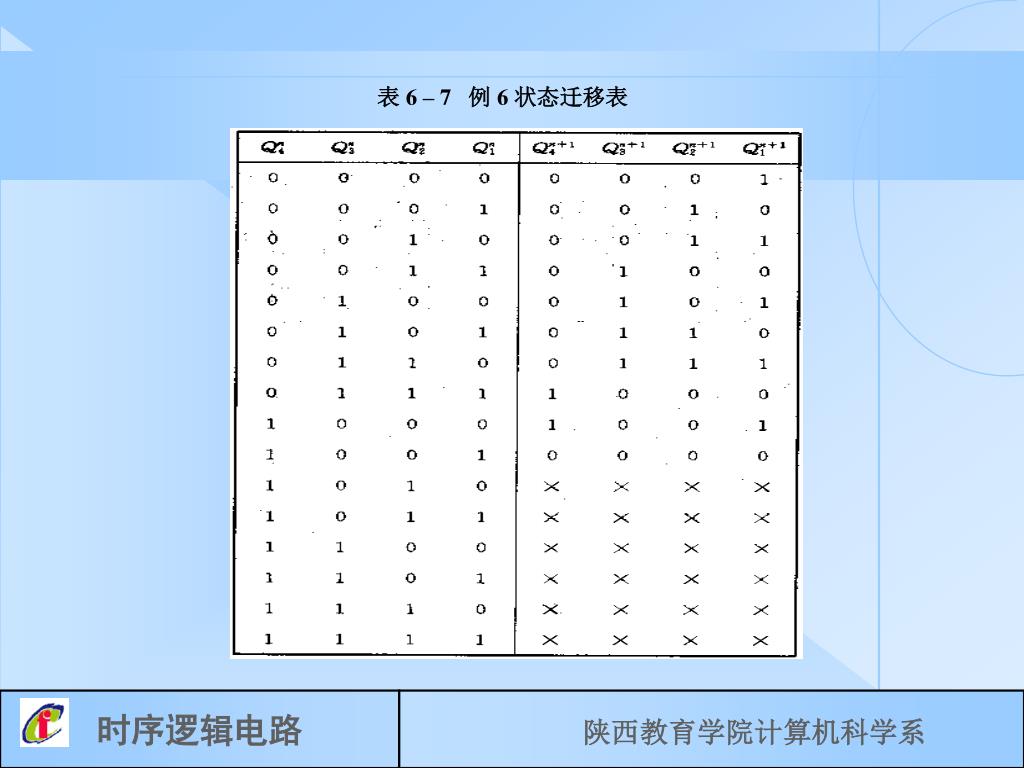

  40. 表 6 – 7 例 6 状态迁移表

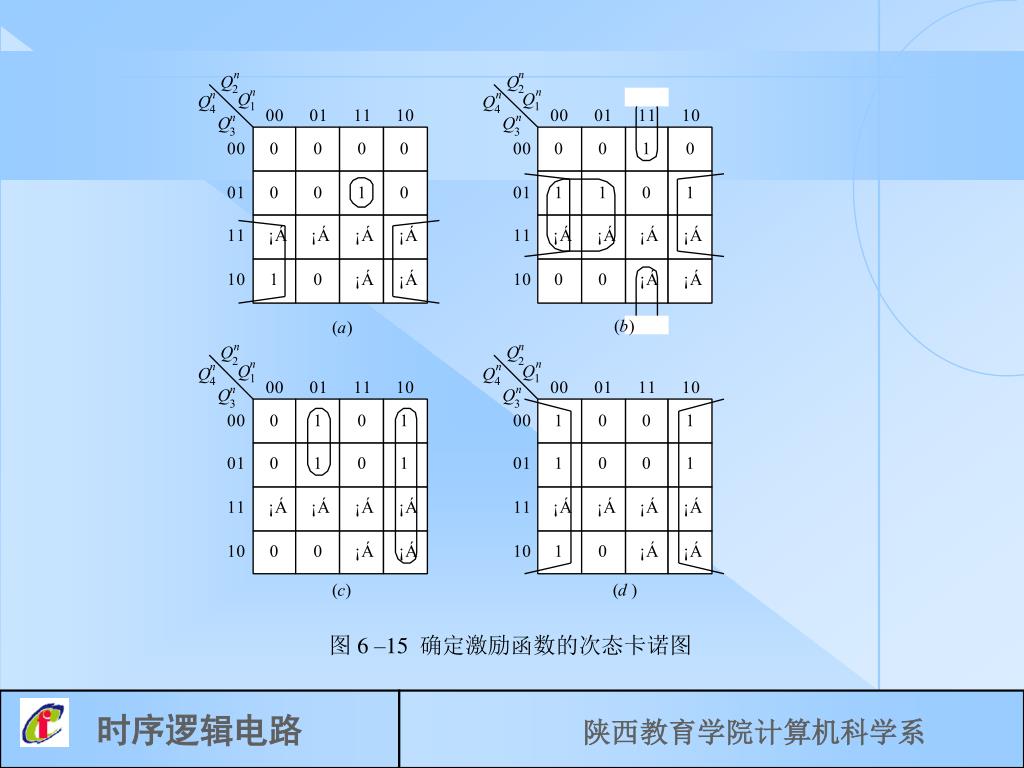

  41. 图 6 –15 确定激励函数的次态卡诺图

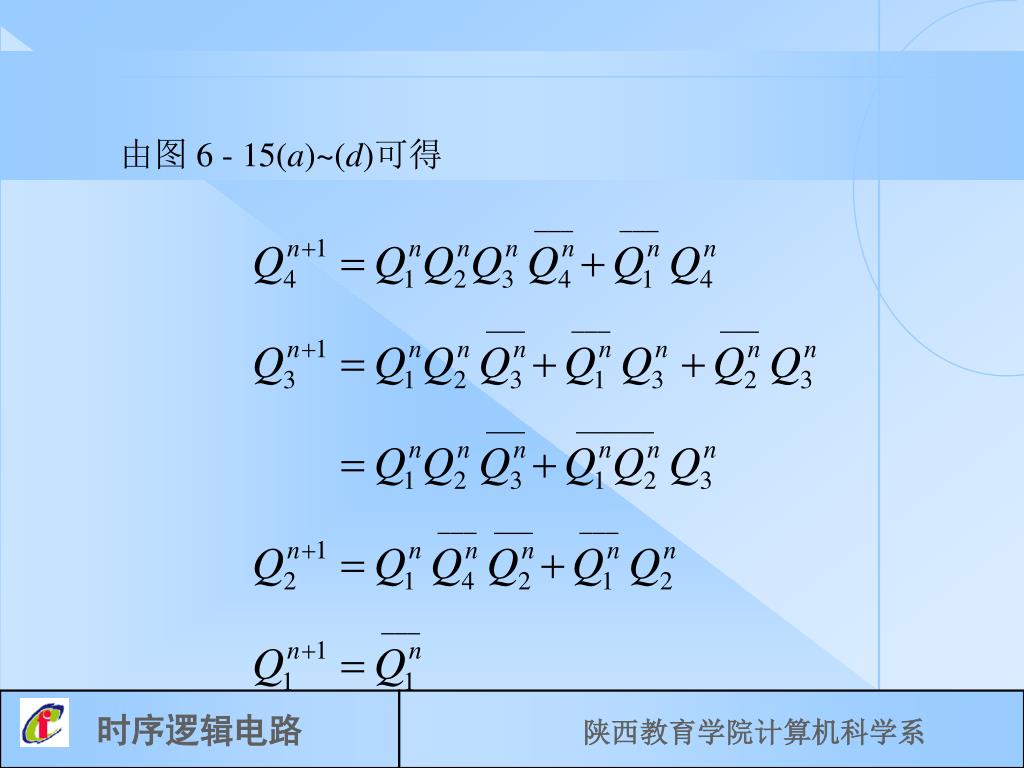

  42. 由图 6 - 15(a)~(d)可得

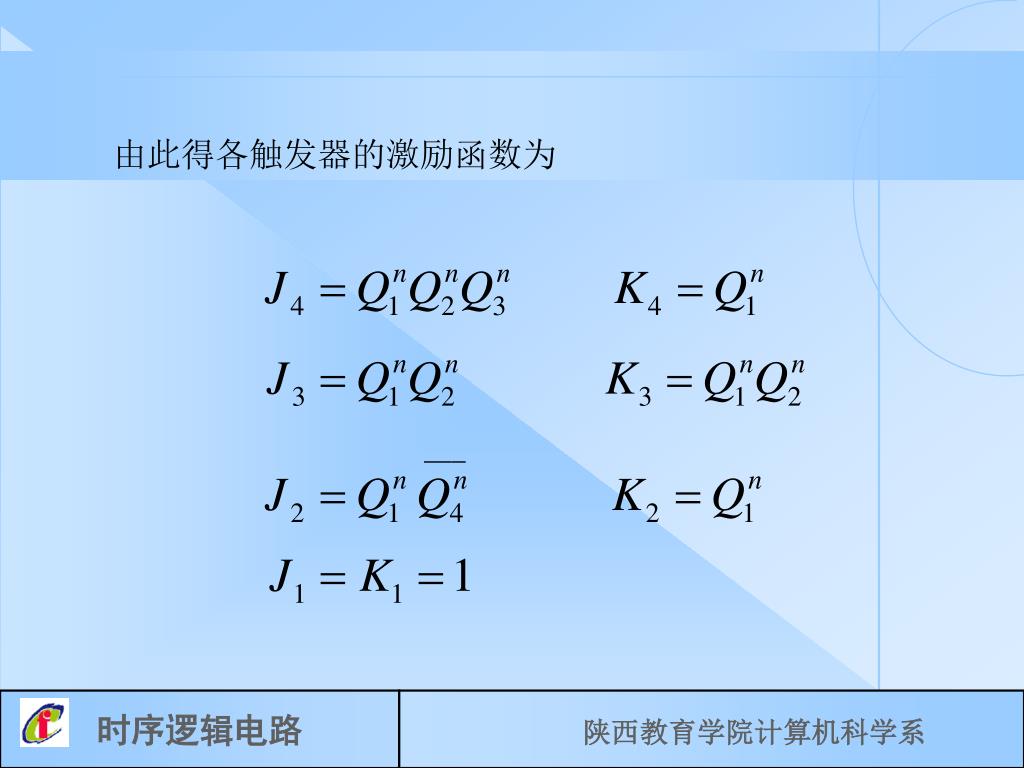

  43. 由此得各触发器的激励函数为

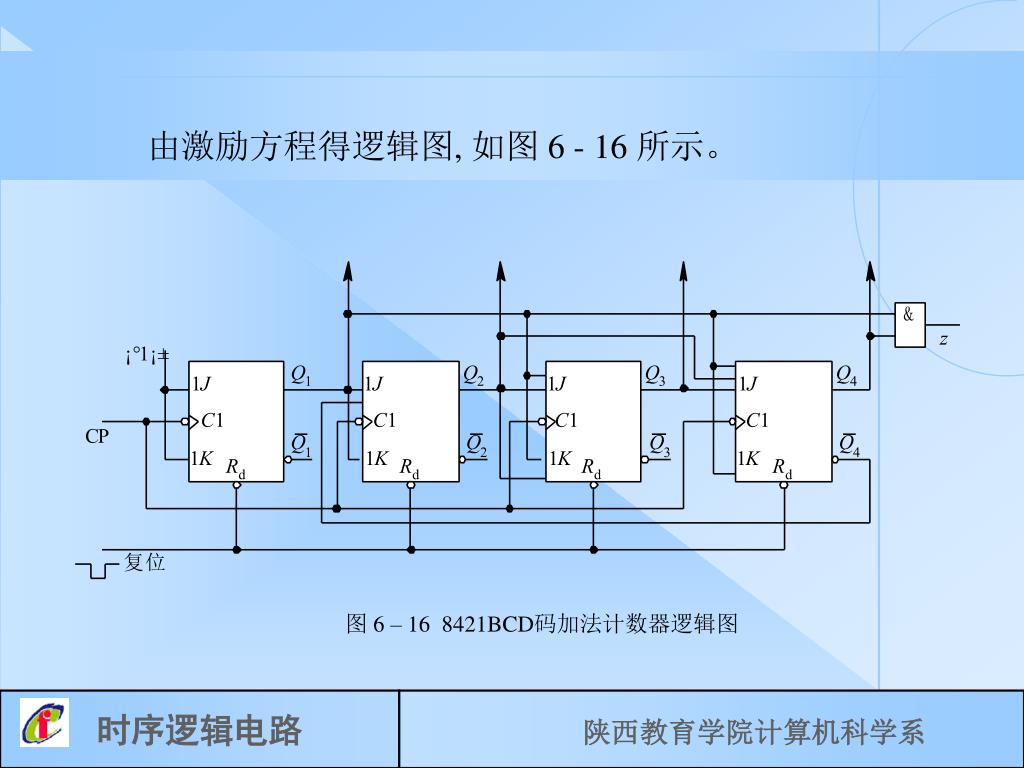

  44. 由激励方程得逻辑图, 如图 6 - 16 所示。 图 6 – 16 8421BCD码加法计数器逻辑图

  45. 表 6 – 8 检查自启动问题

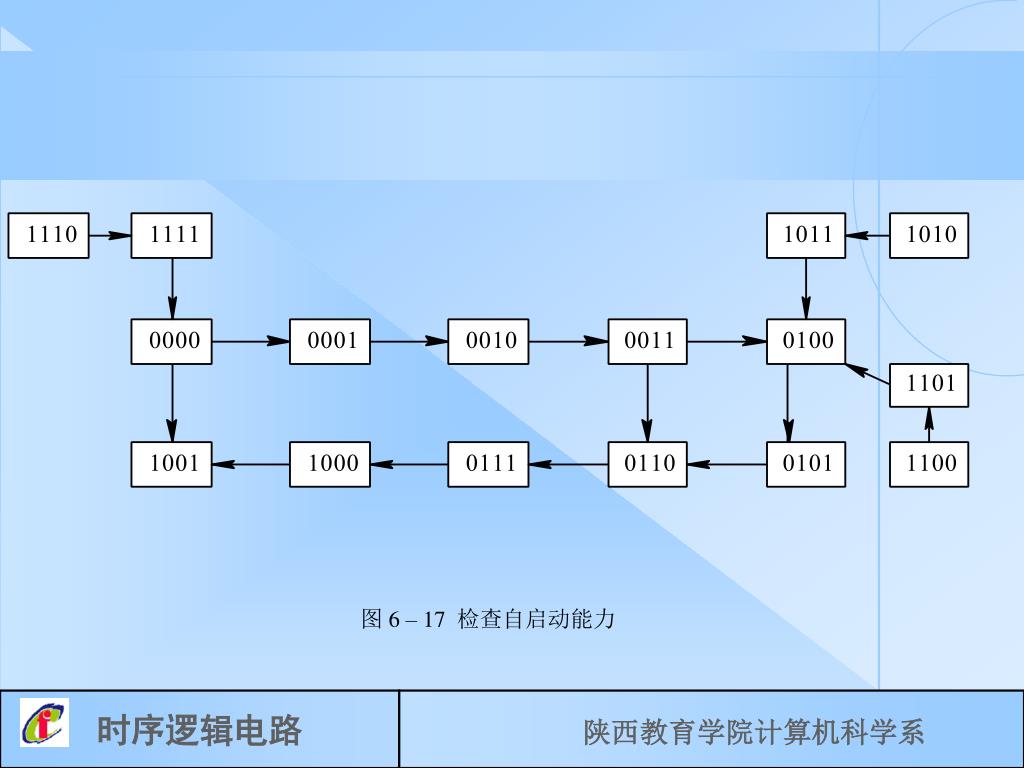

  46. 图 6 – 17 检查自启动能力

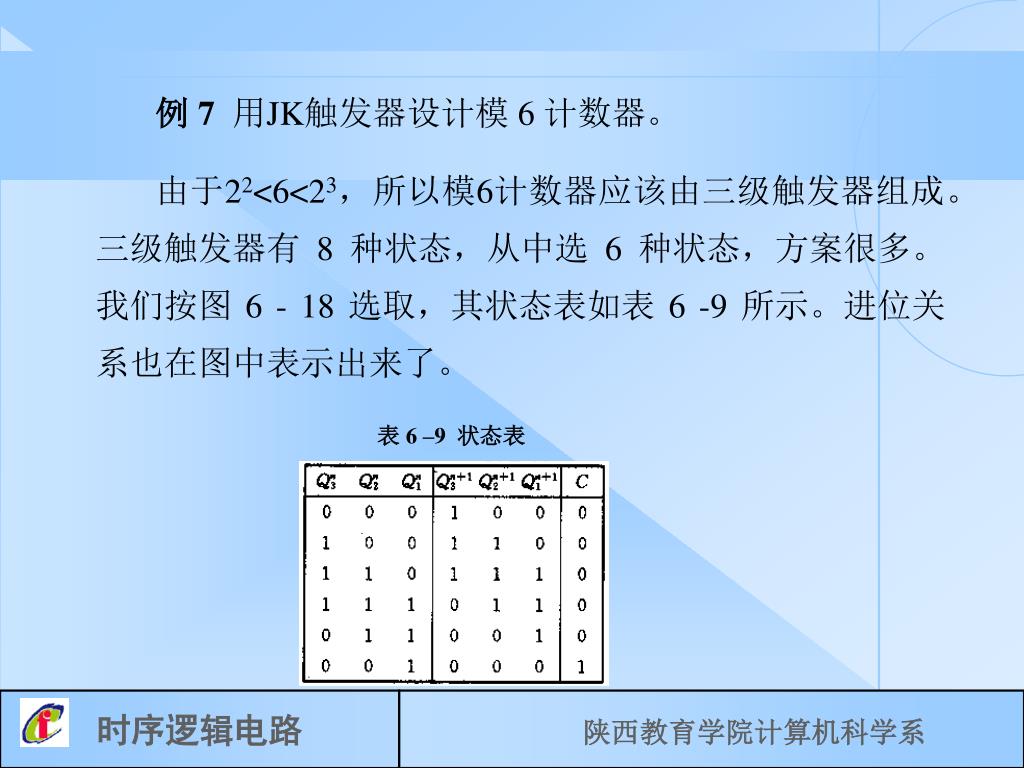

  47. 例 7用JK触发器设计模 6 计数器。 由于22<6<23,所以模6计数器应该由三级触发器组成。 三级触发器有 8 种状态,从中选 6 种状态,方案很多。 我们按图 6 - 18 选取,其状态表如表 6 -9 所示。进位关系也在图中表示出来了。 表 6 –9 状态表

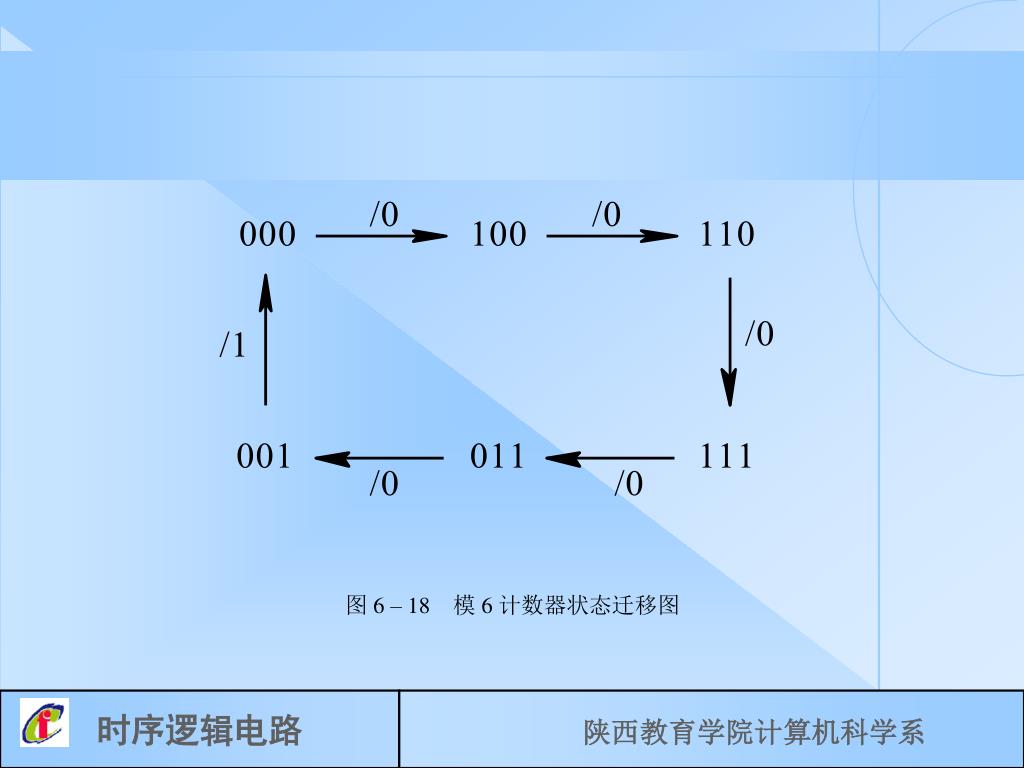

  48. 图 6 – 18 模 6 计数器状态迁移图

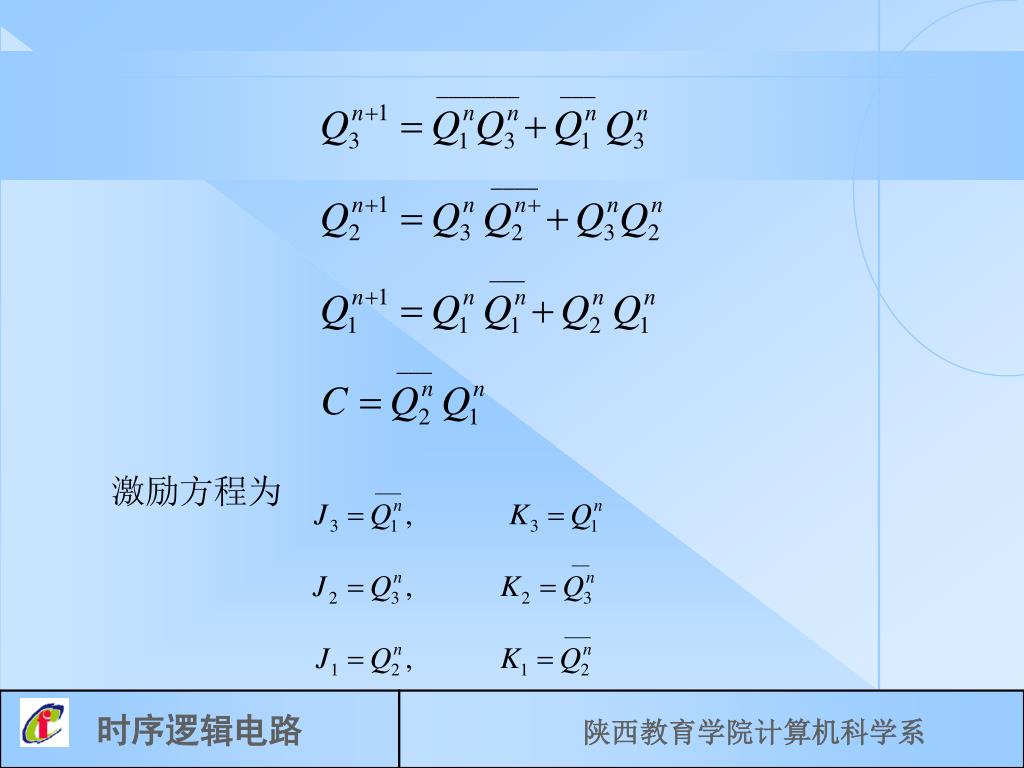

  49. 激励方程为

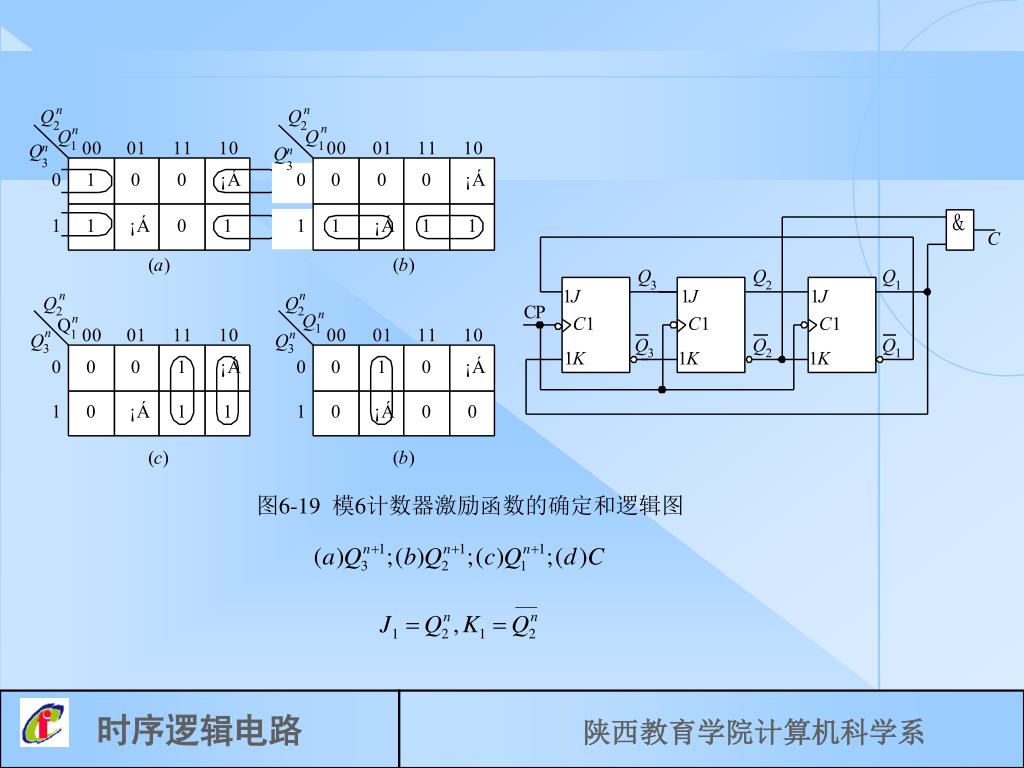

  50. 图6-19 模6计数器激励函数的确定和逻辑图
