  1. 软交换与NGN 2012年3月

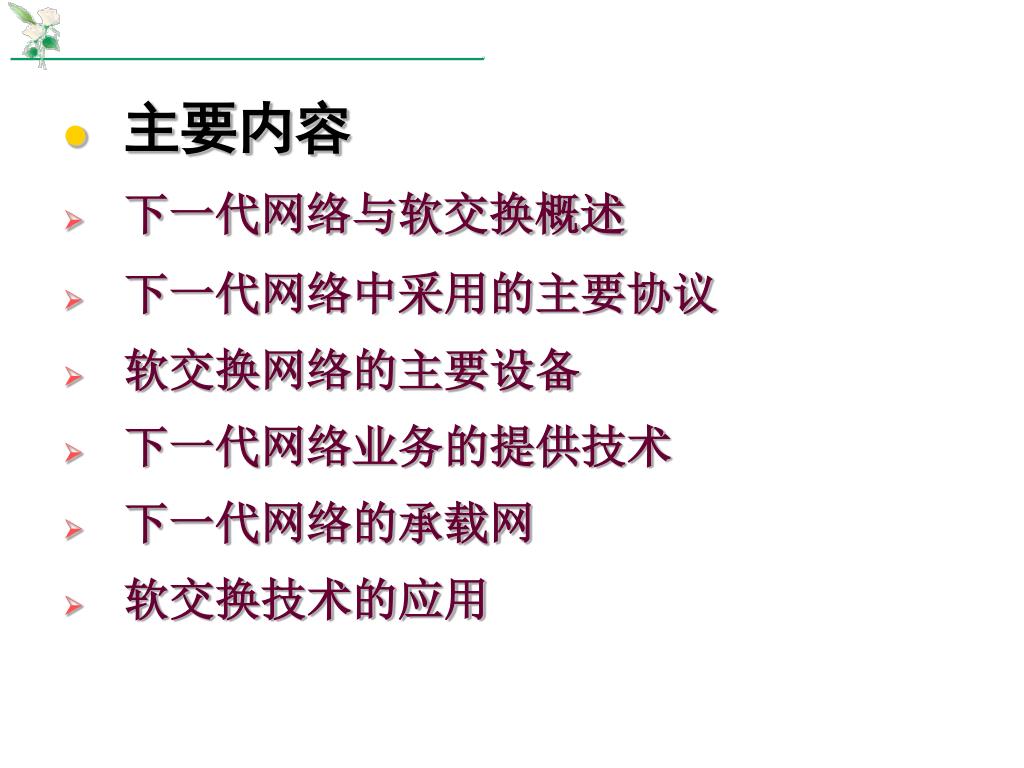

  2. 主要内容 • 下一代网络与软交换概述 • 下一代网络中采用的主要协议 • 软交换网络的主要设备 • 下一代网络业务的提供技术 • 下一代网络的承载网 • 软交换技术的应用

  3. 第1章下一代网络与软交换概述

  4. 本章内容 • 下一代网络产生的背景 • NGN的概念 • 软交换的概念和特点 • 以软交换为中心的下一代网络结构 • 固定电话网向NGN的演进 • 移动电话网向NGN的的演进

  5. 下一代网络产生的背景 • 技术的发展 • 微电子技术 • 光传输容量 • 移动通信技术 • IP的迅速扩张和IPv6技术的基本成熟 • 业务量组成发生了根本性变化 • 电信网的业务量 • 以IP为主的数据业务

  6. NGN的概念 • 广义 • 泛指一个不同于现有网络，大量采用当前业界公认的新技术，可以提供语音、数据及多媒体业务，能够实现各网络终端用户之间的业务互通及共享的融合网络。 • 包含下一代传送网、下一代接入网、下一代交换网、下一代互联网和下一代移动网。 • 狭义 • 以软交换设备为控制核心，能够实现语音、数据和多媒体业务的开放的分层体系架构。

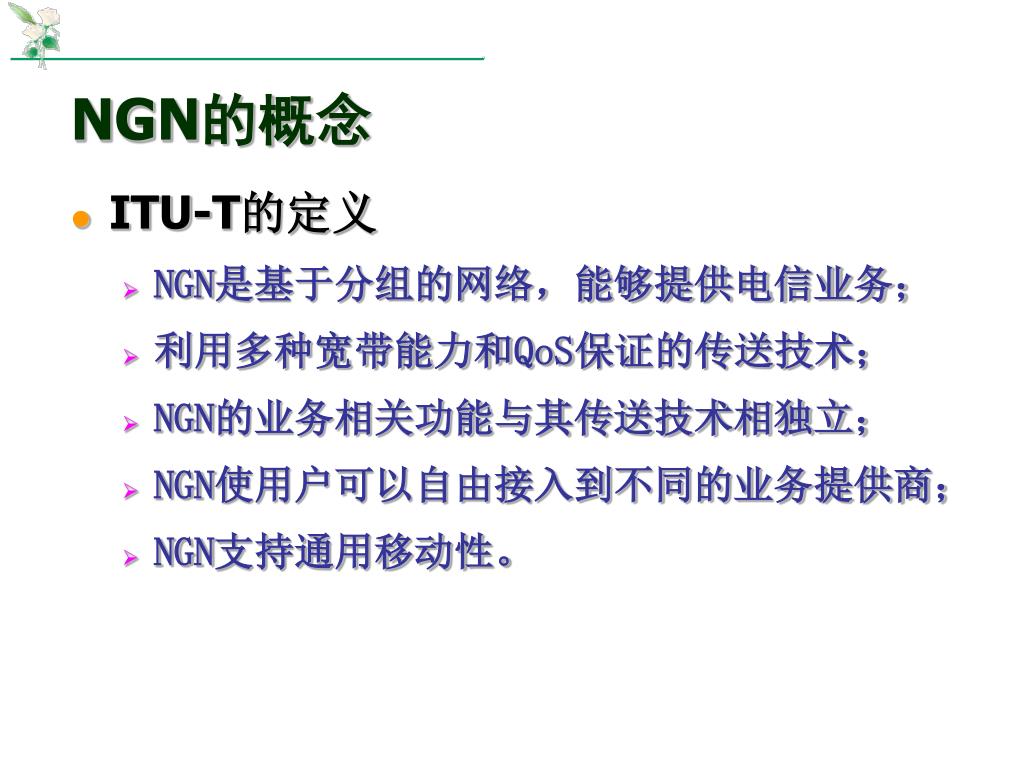

  7. NGN的概念 • ITU-T的定义 • NGN是基于分组的网络，能够提供电信业务； • 利用多种宽带能力和QoS保证的传送技术； • NGN的业务相关功能与其传送技术相独立； • NGN使用户可以自由接入到不同的业务提供商； • NGN支持通用移动性。

  8. 软交换的概念和特点 • 传统的电路交换机

  9. 软交换的概念和特点 • 以软交换为中心的系统结构

  10. 软交换的概念和特点 • 软交换的基本概念 • 国际软交换协会（ISC）对软交换的定义 “软交换是提供呼叫控制功能的软件实体” • 我国信息产业部电信传输研究所对软交换的定义 软交换是网络演进以及下一代分组网络的核心设备之一，它独立于传送网络，主要完成呼叫控制、资源分配、协议处理、路由、认证、计费等主要功能，同时可以向用户提供现有电路交换机所能提供的所有业务，并向第三方提供可编程能力。

  11. 软交换的概念和特点 • 软交换的特点 • 采用开放式体系结构 • 实现了多个业务网的融合 • 采用分组交换技术提高了网络资源利用率

  12. 以软交换为中心的下一代网络结构 • 网络结构

  13. 以软交换为中心的下一代网络结构 • 接入层 * 利用各种接入设备实现不同用户的接入， 并实现不同信息格式之间的转换； * 主要设备：接入网关、中继网关、信令网关、 网络边界点NBP、用户接入边界点ABP、媒体 服务器； * 没有呼叫控制的功能，它必须和控制层设 备相配合，才能完成所需要的操作。

  14. 以软交换为中心的下一代网络结构 • 传送层 * 完成数据流（媒体流和信令流）的传送； * 一般为IP网络或ATM网络。 • 控制层 * 完成完成呼叫控制； * 主要设备：软交换机（CA或MGC）。 • 业务层 * 利用各种设备提供业务能力上的支持； * 主要设备：应用服务器、用户数据库、SCP、 应用网关。

  15. 以软交换为中心的下一代网络结构

  16. 以软交换为中心的下一代网络结构 • 使用的协议

  17. 固定电话网向NGN的演进 • 固定电话网向下一代网络演进的步骤 • 对本地网络智能化改造 • 三个中心：建立业务交换中心、用户数据中心和智能业务中心 • 核心思想：建立本地网集中的用户数据中心 • 固网宽带化改造 • 软交换：对交换机的控制功能进行改造 • 分组交换：将承载网络改为IP/ATM网络 • 终端智能化和接入宽带化 • 使固网终端拥有智能 • 对用户线的传输能力进行改造

  18. 固定软交换网络的结构 固定电话网向NGN的演进

  19. 移动电话网向NGN的演进 • GSM／GPRS系统的结构

  20. 移动电话网向NGN的演进 • 基于R4的移动核心网的结构

  21. 移动电话网向NGN的演进 • 基于R5的移动核心网的结构
