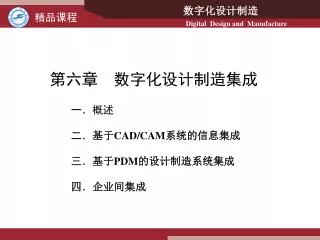

第六章 数字化设计制造集成 一．概述 二． 基于 CAD/CAM 系统的信息集成 三． 基于 PDM 的设计制造系统集成 四 ． 企业间集成

1. 数字化设计制造 精品课程 Digital Design and Manufacture 第六章 数字化设计制造集成 一．概述 二．基于CAD/CAM系统的信息集成 三．基于PDM的设计制造系统集成 四．企业间集成

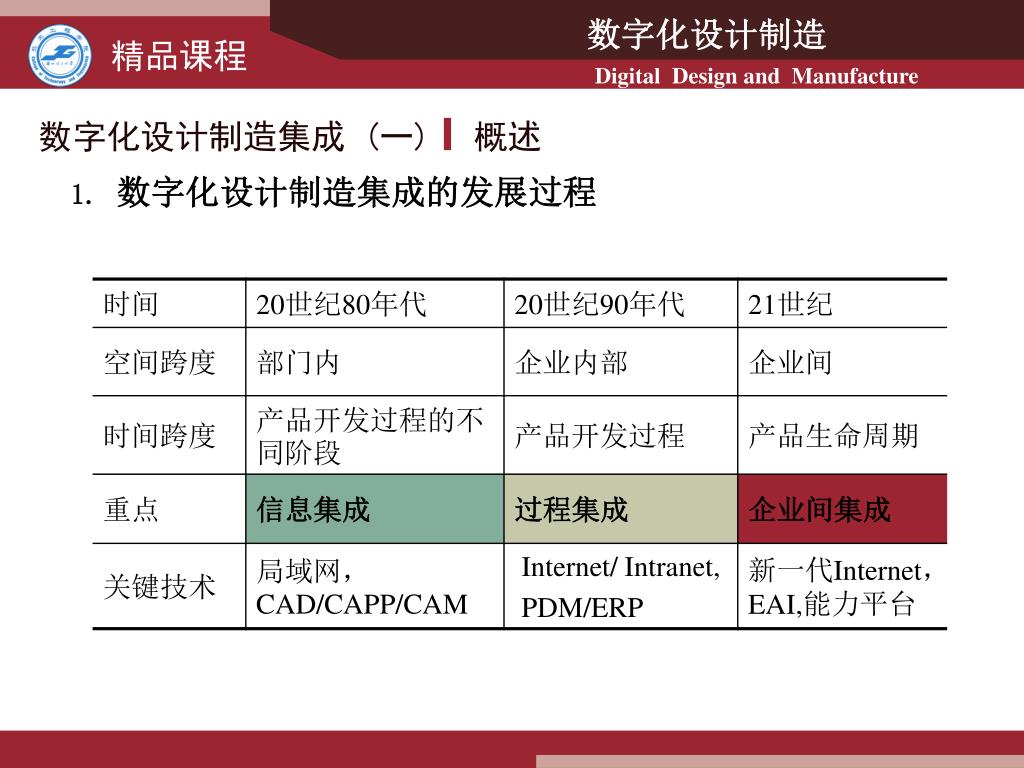

2. 数字化设计制造 精品课程 Digital Design and Manufacture 数字化设计制造集成 (一)概述 1.数字化设计制造集成的发展过程

3. 数字化设计制造 精品课程 Digital Design and Manufacture 数字化设计制造集成 (一)概述 2.数字化设计制造集成的三条发展主线 企业核心竞争力的提升 产品开发 生产制造 企业管理 基于CAD／CAPP／CAM的功能集成 → 基于产品数据管理的信息集 → 产品全生命周期的支持协同的人、信息、过程的全面集成

4. 数字化设计制造 精品课程 Digital Design and Manufacture 数字化设计制造集成 (一)概述 2.数字化设计制造集成的三条发展主线 企业核心竞争力的提升 产品开发 生产制造 企业管理 多层次的制造工厂 → 制造执行单元

5. 数字化设计制造 精品课程 Digital Design and Manufacture 数字化设计制造集成 (一)概述 2.数字化设计制造集成的三条发展主线 企业核心竞争力的提升 产品开发 生产制造 企业管理 企业资源计划管理 / 供应链管理 / 客户关系管理

6. 数字化设计制造 精品课程 Digital Design and Manufacture 数字化设计制造集成 (二) 基于CAD/CAM系统的信息集成 1.集成需求： “自动化孤岛” “自动化孤岛”集成

7. 数字化设计制造 精品课程 Digital Design and Manufacture 数字化设计制造集成 (二) 基于CAD/CAM系统的信息集成 • 2. 内容 • CAD、CAPP、CAM各模块间信息的提取、交换、共享和处理的集成，即信息流的整体集成。 • 3. 实现基本要素 • →CAD系统能提供完备的、统一的符合某种标准的产品信息模型，使CAPP及CAM环节能从该模型中获取所需信息，并最终将CAD设计模型转换成制造模型； • →CAD/CAM各模块间应能通畅地进行数据的传递与交换，方式可以是专用的数据接口、符合某种规范的格式或数据库。

8. 数字化设计制造 精品课程 Digital Design and Manufacture 数字化设计制造集成 (二) 基于CAD/CAM系统的信息集成 4.CAD/CAM集成系统的组成： • 产品设计（CAD） • 工程结构分析（CAE） • 工艺过程规划（CAPP） • 数控加工编程（NC） • 分布式数据库 • 系统接口及数据交换标准

9. 数字化设计制造 精品课程 Digital Design and Manufacture 数字化设计制造集成 (二) 基于CAD/CAM系统的信息集成 5.CAD/CAM集成系统的产品数据 （1） 概述 • 产品数据指一个产品从设计到加工成成品的各阶段中关于产品的全部描述信息； • 整个生产过程实质是一个数据采集、传递和加工处理的过程； • 产品数据交换是进行CAD/CAM集成必不可少的重要内容。

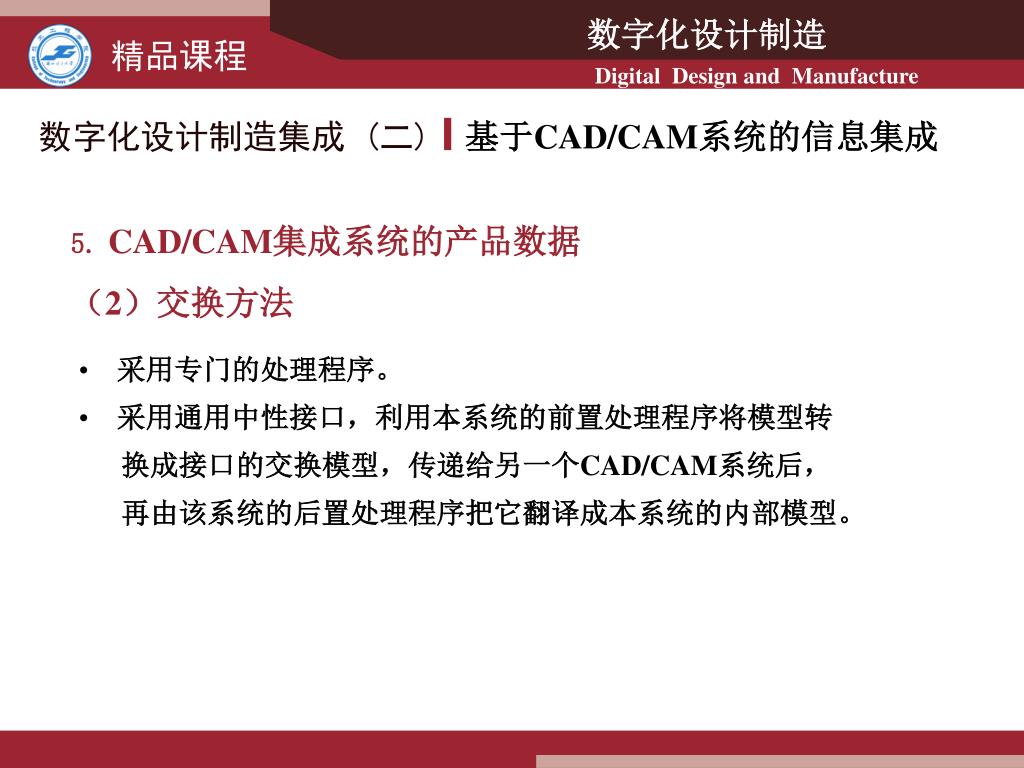

10. 数字化设计制造 精品课程 Digital Design and Manufacture 数字化设计制造集成 (二) 基于CAD/CAM系统的信息集成 5.CAD/CAM集成系统的产品数据 （2）交换方法 • 采用专门的处理程序。 • 采用通用中性接口，利用本系统的前置处理程序将模型转 换成接口的交换模型，传递给另一个CAD/CAM系统后， 再由该系统的后置处理程序把它翻译成本系统的内部模型。

11. 数字化设计制造 精品课程 Digital Design and Manufacture 数字化设计制造集成 (二) 基于CAD/CAM系统的信息集成 5.CAD/CAM集成系统的产品数据 （3） 普遍采用图形软件接口 • IGES（Initial Graphics Exchange Specification）1980年由美国国家标准局主持开发 • STEP（STandard for the Exchange Product model data）国际标准化组织ISO于1988年公布了产品模型数据交换标准STEP 1.0，用来解决统一的产品模型定义问题及解决数据交换问题。 • GKS（Graphics Kernal System）1979年由联邦德国标准化组织提出来的，并于1982年被国际标准化组织接受 • STL格式文件 将实体表面三角形化的数据交换方式 • DXF

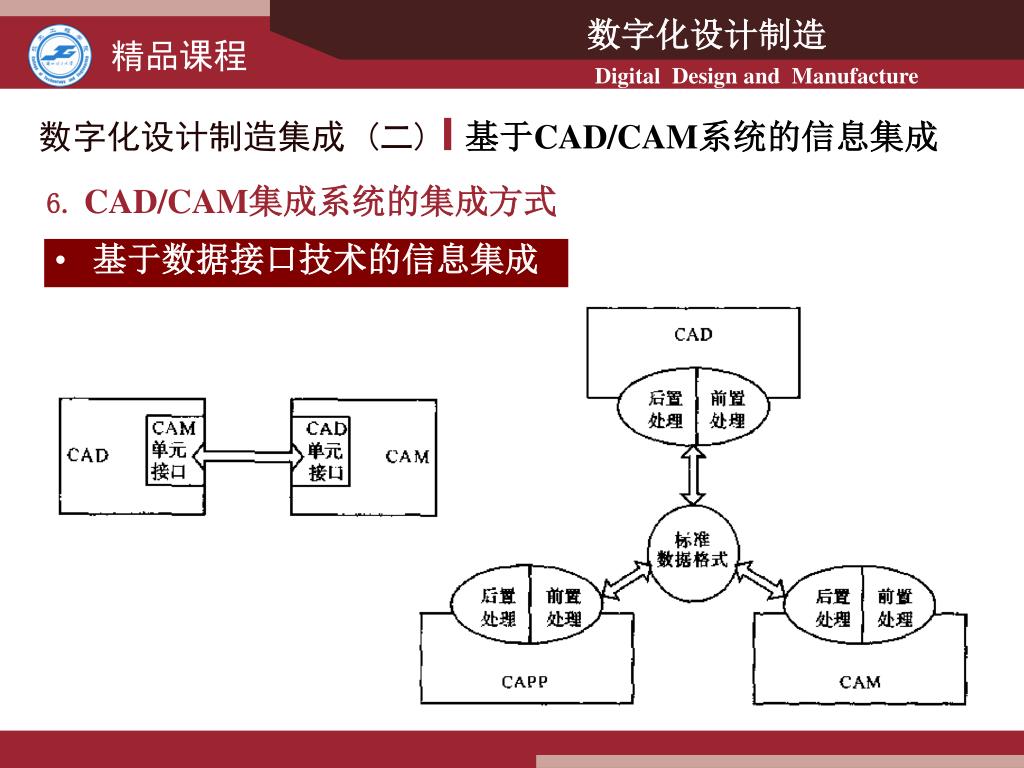

12. 数字化设计制造 精品课程 Digital Design and Manufacture 数字化设计制造集成 (二) 基于CAD/CAM系统的信息集成 6.CAD/CAM集成系统的集成方式 • 基于数据接口技术的信息集成

13. 数字化设计制造 精品课程 Digital Design and Manufacture 数字化设计制造集成 (二) 基于CAD/CAM系统的信息集成 6.CAD/CAM集成系统的集成方式 • 基于特征建模技术的信息集成

14. 数字化设计制造 精品课程 Digital Design and Manufacture 数字化设计制造集成 (二) 基于CAD/CAM系统的信息集成 （6） CAD/CAM集成系统的集成方式 • 基于工程数据库管理技术的信息集成

15. 数字化设计制造 精品课程 Digital Design and Manufacture 数字化设计制造集成 (三) 基于PDM的设计制造系统集成 1. 主要功能 >> 产品结构与配置管理 >> 图文档管理 >> 工作流程管理 >> 动态权限设置 >> 工程变更管理 >> 项目管理 >> 外部集成工具

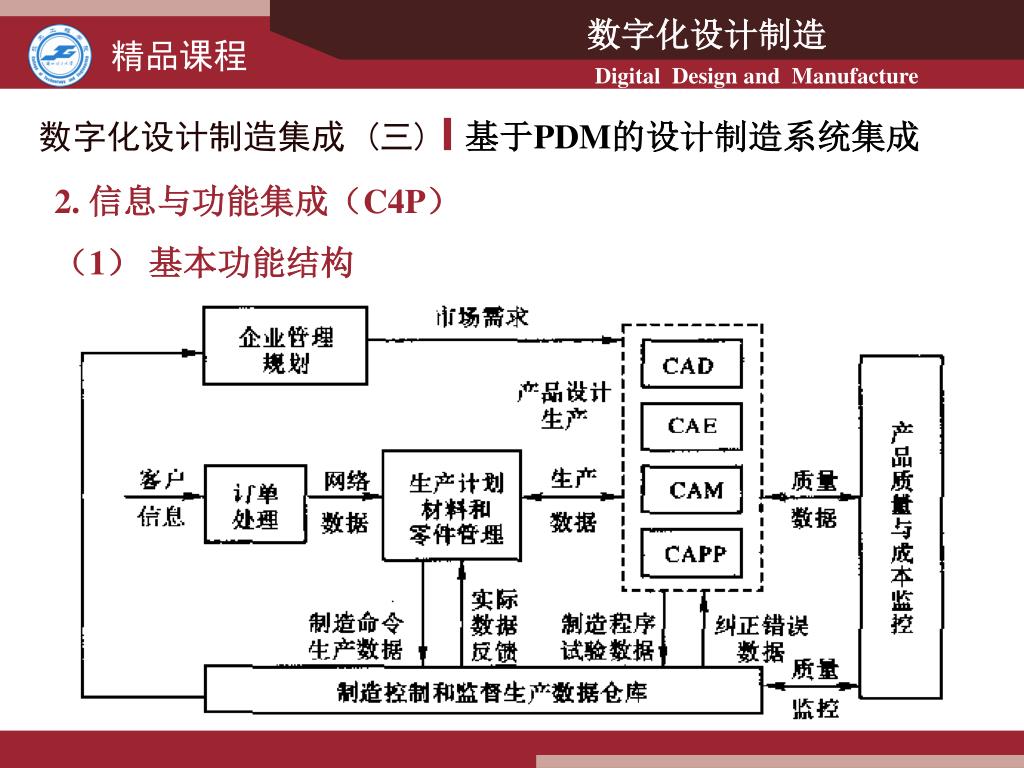

16. 数字化设计制造 精品课程 Digital Design and Manufacture 数字化设计制造集成 (三) 基于PDM的设计制造系统集成 2. 信息与功能集成（C4P） （1） 基本功能结构

17. 数字化设计制造 精品课程 Digital Design and Manufacture 数字化设计制造集成 (三) 基于PDM的设计制造系统集成 2. 信息与功能集成（C4P） （2） 层次化技术结构

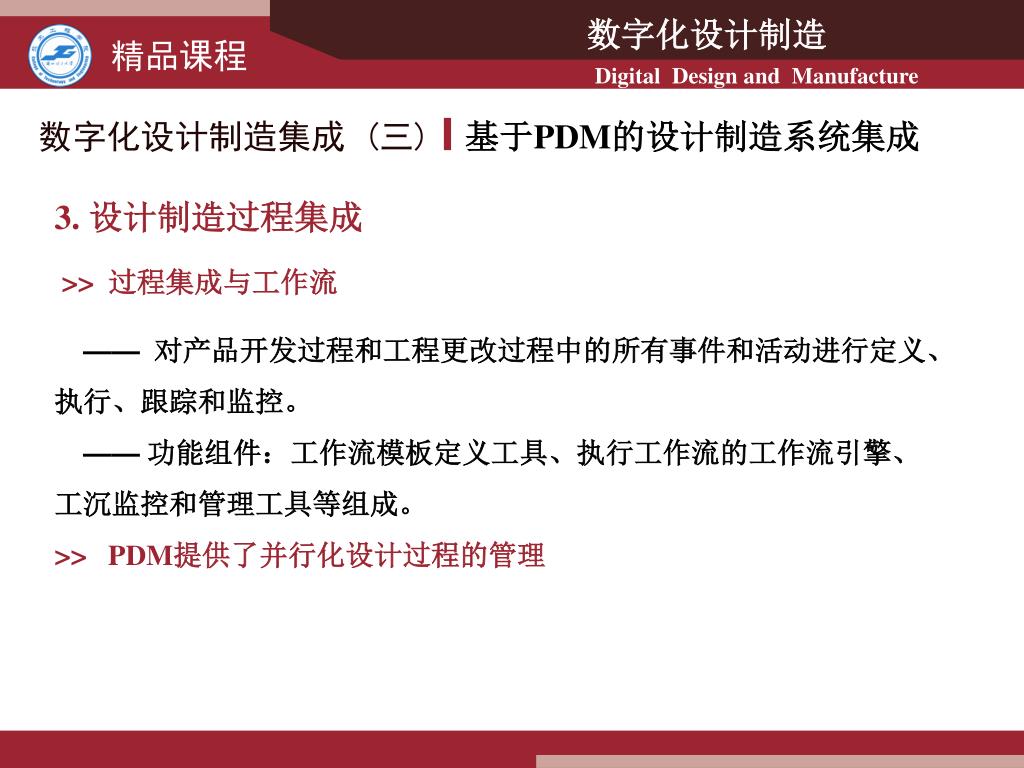

18. 数字化设计制造 精品课程 Digital Design and Manufacture 数字化设计制造集成 (三) 基于PDM的设计制造系统集成 3. 设计制造过程集成 >> 过程集成与工作流 ——对产品开发过程和工程更改过程中的所有事件和活动进行定义、执行、跟踪和监控。 ——功能组件：工作流模板定义工具、执行工作流的工作流引擎、工沉监控和管理工具等组成。 >> PDM提供了并行化设计过程的管理

19. 数字化设计制造 精品课程 Digital Design and Manufacture 数字化设计制造集成 (三) 基于PDM的设计制造系统集成 4. 产品设计与生产的集成 产品信息 PDM 以工程设计为中心 ERP 以生产制造为中心 生产组织与 服务信息

20. 数字化设计制造 精品课程 Digital Design and Manufacture 数字化设计制造集成 (四) 企业间集成 1. 模式 虚拟企业 (VE) —敏捷制造(AM) 协同产品商务（CPC） 供应接管理与电子商务

21. 数字化设计制造 精品课程 Digital Design and Manufacture 数字化设计制造集成 (四) 企业间集成 2. 框架与支持技术
