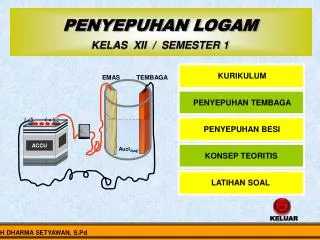

  1. ACCU PENYEPUHAN LOGAM KELAS XII / SEMESTER 1 KURIKULUM EMAS TEMBAGA PENYEPUHAN TEMBAGA ( - ) ( + ) PENYEPUHAN BESI Aucl3(aq) KONSEP TEORITIS LATIHAN SOAL KELUAR BY I GEDE NGURAH DHARMA SETYAWAN, S.Pd

  2. STANDAR KOMPETENSI : Memahami reaksi oksidasi reduksi dan sel elektrokimia, serta penerapannya dalam teknologi dan kehidupan sehari-hari. KOMPETENSI DASAR : Mengamati reaksi redoks dalam sel elektrolisis dan menerapkan hukum faraday. INDIKATOR : Menuliskan reaksi elektrolisis pada penyepuhan dan pemurnian suatu logam. MENU

  3. ACCU PENYEPUHAN LOGAM TEMBAGA KATODA Tembaga ANODA Emas KLIK ON ( - ) ( + ) Larutan AuCl3 ON

  4. ACCU PENYEPUHAN LOGAM TEMBAGA Tembaga ANODA Emas KATODA KLIK OFF ( - ) ( + ) Au3+ Cl- Cl- OFF Cl- Cl- Au3+ Cl- Cl- Klik Lingkaran Klik Lingkaran

  5. ANODA ( REAKSI OKSIDASI ) ANODA EMAS REAKSI : • Emas ( Anoda ) : Au(s) Au3+(Aq) + 3e ( oksidasi ) Keterangan : Atom Au ion Au 3+ ion Cl - Elektron Kembali

  6. REAKSI : • Tembaga ( Katoda ) : Au3+(Aq) + 3e Au(s) ( Reduksi ) KATODA ( REAKSI REDUKSI ) KATODA TEMBAGA Keterangan : Atom Au ion Au 3+ ion Cl - Elektron Kembali

  7. ACCU HASIL PENYEPUHAN TEMBAGA KATODA Tembaga ANODA Emas ( - ) ( + ) Larutan AuCl3 OFF MENU

  8. ACCU PENYEPUHAN LOGAM BESI OLEH PERAK KATODA Besi ANODA Perak KLIK ON ( - ) ( + ) ON

  9. ACCU PENYEPUHAN LOGAM BESI OLEH PERAK ANODA KATODA Tembaga Emas KLIK OFF ( - ) ( + ) Ag+ NO3 NO3- OFF NO3- NO3- Ag+ NO3- NO3 Klik Lingkaran Klik Lingkaran

  10. Keterangan : Atom Ag ion Ag+ ion NO3- Elektron ANODA ( REAKSI OKSIDASI ) ANODA PERAK REAKSI : • Perak ( Anoda ) : Ag(s) Ag +(Aq) + e ( oksidasi ) Kembali

  11. REAKSI : • Besi ( Katoda ) : Ag+(Aq) + e Ag(s) ( Reduksi ) Keterangan : Atom Ag ion Ag+ ion NO3- Elektron KATODA ( REAKSI REDUKSI ) KATODA BESI Kembali

  12. ACCU HASIL PENYEPUHAN BESI Besi ANODA Perak KATODA ( - ) ( + ) MENU

  13. Penyepuhan adalah proses melapisi permukaan logam dengan logam lain secara elektrolisis • Penyepuhan bertujuan untuk melindungi logam terhadap korosi atau memperbaiki penampilan. • Pada penyepuhan, logam yang dilapisi dijadikan katoda sedangkan logam penyepuhnya sebagai anoda. • Kedua elektroda dicelupkan pada larutan garam penyepuhnya. • Pada katoda akan terjadi pengendapan logam penyepuhnya sedangkan logam anoda larut terus menerus. Contoh 1

  14. 1. Tembaga dilapisi emas dengan menggunakan larutan elektrolit emas klorida ( AuCl3 (aq) ) Reaksi : • Emas ( Anoda ) : Au(s) Au3+(Aq) + 3e ( oksidasi ) • Tembaga ( Katoda ) : Au3+(Aq) + 3e Au(s) ( Reduksi ) Contoh 2

  15. 2. Besi dilapisi perak dengan menggunakan larutan perak nitrat ( Ag NO3 (aq) ) Reaksi : • Perak ( Anoda ) : Ag(s) Ag+(Aq) + e ( oksidasi ) • Besi ( Katoda ) : Ag+(Aq) + e Ag(s) ( Reduksi ) MENU

  16. Pilihlah jawaban yang paling tepat dengan mengklik salah satu optionnya ! 1. Dalam proses penyepuhan penyebab anoda larut terus menerus adalah …. a. Anoda mengalami reaksi reduksi b. Anoda mengalami reaksi oksidasi c. Anoda dapat menghantarkan listrik d. Adanya larutan elektrolit e. Adanya aliran elektron

  17. Anda Salah Ulang Menu Soal 2

  18. Anda Benar Ulang Menu Soal 2

  19. 2. Pada proses penyepuhan tembaga dengan emas, • pernyataan dibawai ini benar, kecuali …. a. Tembaga sebagai katoda b. Emas sebagai anoda c. Tembaga mengalami reaksi reduksi d. Emas mengalami reaksi oksidasi e. Menggunakan elektrolit garam emas

  20. Anda Salah Ulang Menu Soal 3

  21. Anda Benar Ulang Menu Soal 3

  22. Pada penyepuhan besi oleh perak penulisan reaksi • yang benar pada katoda adalah …. a. Ag+(aq) + e Ag (s) ( reduksi ) b. Ag+(aq) + e Ag (s) ( oksidasi ) c. Ag (aq) + e Ag (s) ( reduksi ) d. Ag (s) Ag (aq) + e( oksidasi ) e. Ag (s) Ag (aq) + e( reduksi )

  23. Anda Salah Ulang Menu Soal 4

  24. Anda Benar Ulang Menu Soal 4

  25. tembaga emas ACCU Aucl3(aq) 4. Perhatikan gambar di bawah ini ! Penulisan reaksi yang benar pada logam tembaga adalah …. a. Cu+(aq) + e cu (s) ( reduksi ) ( + ) ( - ) B. Cu+(aq) + e cu (s) ( oksidasi ) c. Au(s) + 3e Au (s) ( reduksi ) d. Au(s) Au3+(aq) + 3e( oksidasi ) e. Au 3+(aq) + 3e Au (s) ( reduksi )

  26. Anda Salah Ulang Menu

  27. Anda Benar Ulang Menu
