  1. Aerosolpartikel Nina Harsch Blockseminar „Luft, Luftbelastungen, Umweltschutz“ Westfälische Wilhelms-Universität Münster SS 2009

  2. Inhalt AEROSOLPARTIKEL • Definition und Bedeutung • Klassifikation • Größenverteilung • Dynamik • Prozesse • Messtechnik Aerosolpartikel

  3. Definition „Aerosolpartikel“ Aerosol:„aero“ -> Luft, „sol“ -> Dispersion Dispersion fester und z.T. auch flüssiger Schwebeteilchen in Luft.  Aerosolpartikel Größe, Verteilung, Quellen, Senken, Lebensdauer, Transportdistanz, Prozesse, Dynamik, Messtechnik Aerosolpartikel

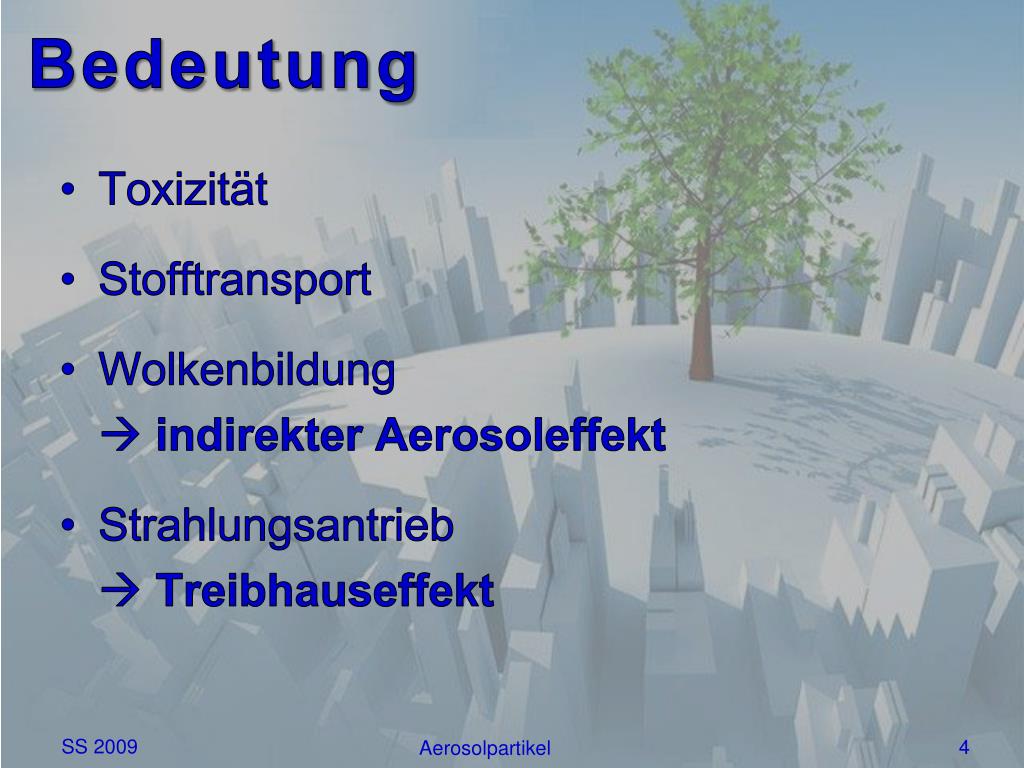

  4. Bedeutung • Toxizität • Stofftransport • Wolkenbildung  indirekter Aerosoleffekt • Strahlungsantrieb  Treibhauseffekt Aerosolpartikel

  5. Aerosolpartikel

  6. Klassifikation • Genese: • primär / sekundär • Durchmesser: • fein / grob • PM-Skala Aerosolpartikel

  7. Klassifikation nach Genese • Primäre Partikel: direkter Eintrag in die Atmosphäre • Sekundäre Partikel: aus Reaktionen in der Atmosphäre Aerosolpartikel

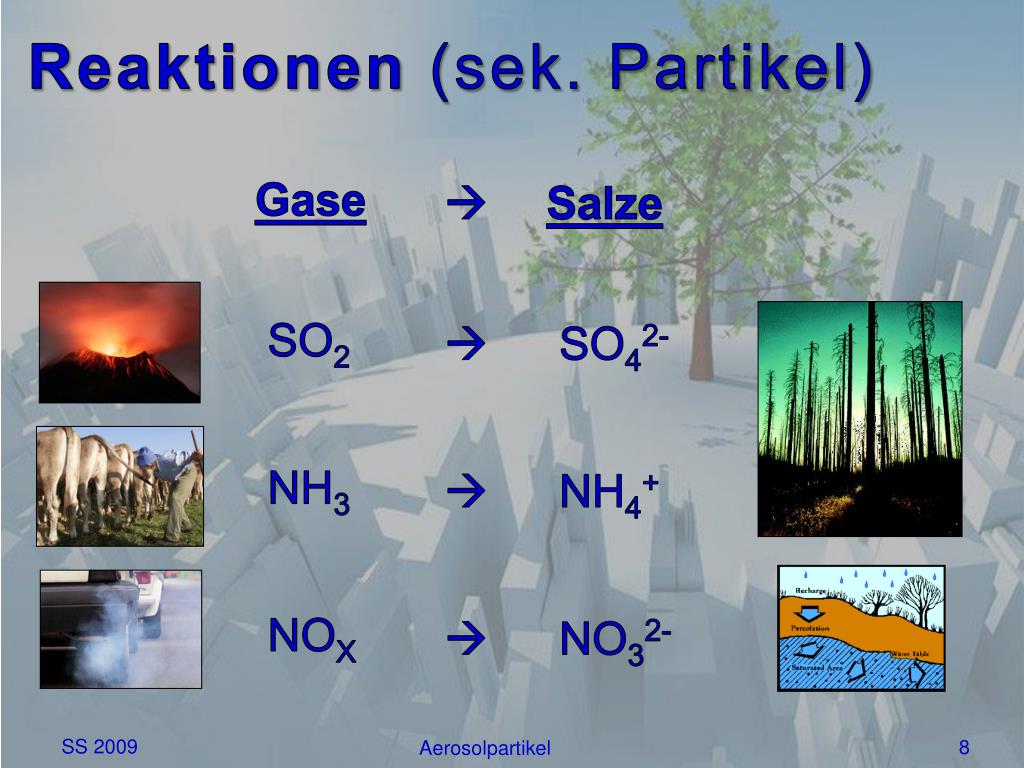

  8. Reaktionen (sek. Partikel) Gase SO2 NH3 NOX  Salze  SO42-  NH4+  NO32- Aerosolpartikel

  9. Klassifikation nach Durchmesser • grobe / feine Partikel • grob, primär: > 2 μm • fein, sekundär: < 2 μm • ultrafein:< 0,1 µm • Aitken-Teilchen: < 0,08 µm • accumulationrange: 0,08 - 2 µm • PM-Skala • PM10 (< 10 µm): „Feinstaub“ • PM2,5 (< 2,5 µm) • PM1 (< 1 µm) Toxizität Aerosolpartikel

  10. Entwicklung in Deutschland

  11. Verteilung Anzahl [N/cm3] • Urban: 140.000 • Rural: 8.800 • Polar: 22 Durchmesser • accumulationrange ist vorherrschend Aerosolpartikel

  12. Größenverteilung - Herleitung

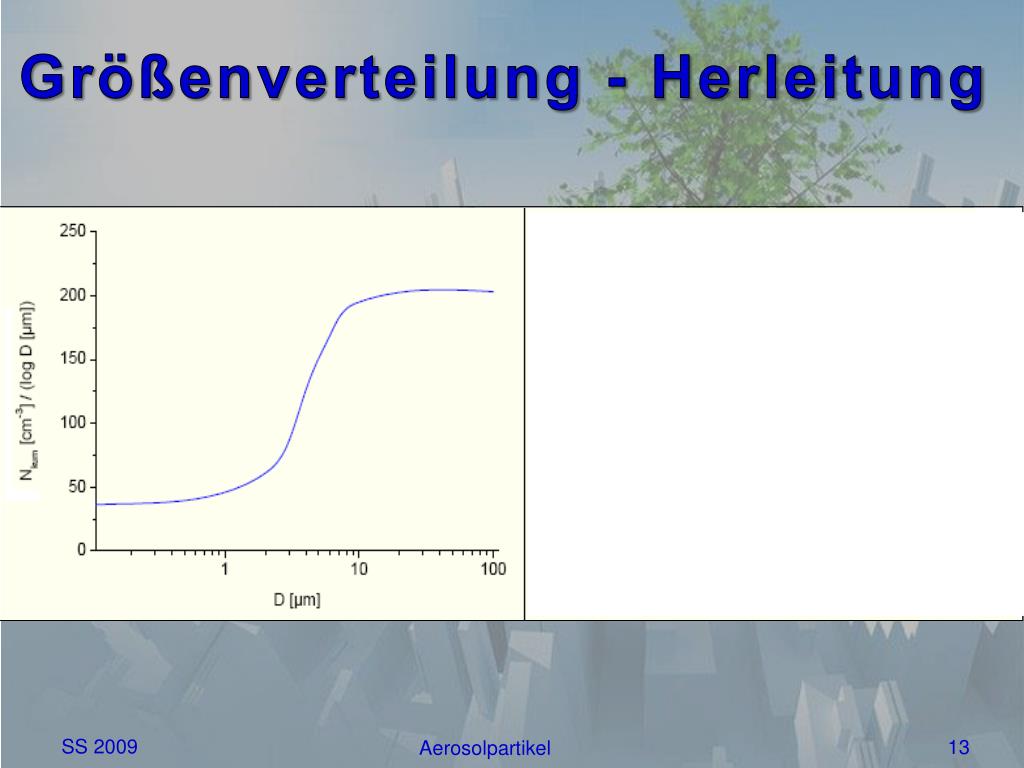

  13. Größenverteilung - Herleitung Aerosolpartikel

  14. Partikeldynamik • Ultrafeine Partikel: Bewegung wie Gasmoleküle => Free Molecule (Kinetic) Regime • Aitken-Teilchen & Accumulation Range: Bewegung zwischen Gasmolekül und freiem Fall => Transition Regime • Grobe Partikel: Bewegung wie Kugel in freiem Fall (Stokes´ Law) => Continuum Regime Aerosolpartikel

  15. Partikelprozesse • Homogene Nukleation • Heterogene Nukleation • Koagulation • Sedimentation • Impaktion Aerosolpartikel

  16. Homogene Nukleation • Partikelneubildung • Überschreiten des Sättigungsdampfdrucks eines Gases in der Luft • Bildung von Partikeln aus der Gasphase eines oder mehrerer Stoffe • Wichtige Stoffe: • H2O • Isopren • H2SO4 Aerosolpartikel

  17. Heterogene Nukleation • Partikelwachstum durch Anlagerung • Oberflächenwachstum eines festen Partikels durch Kondensation von Gasen auf seiner Oberfläche • z.B.: Alkene Aerosolpartikel

  18. Koagulation • Partikelwachstum durch Anhaftung  2 Partikel prallen zusammen und bleiben aneinander haften bzw. kleben  molekulare und turbulente Diffusion  Diffusionskoeffizient: beschreibt Partikelbewegung  StickingCoefficient: beschreibt „Klebe“-Wahrscheinlichkeit Aerosolpartikel

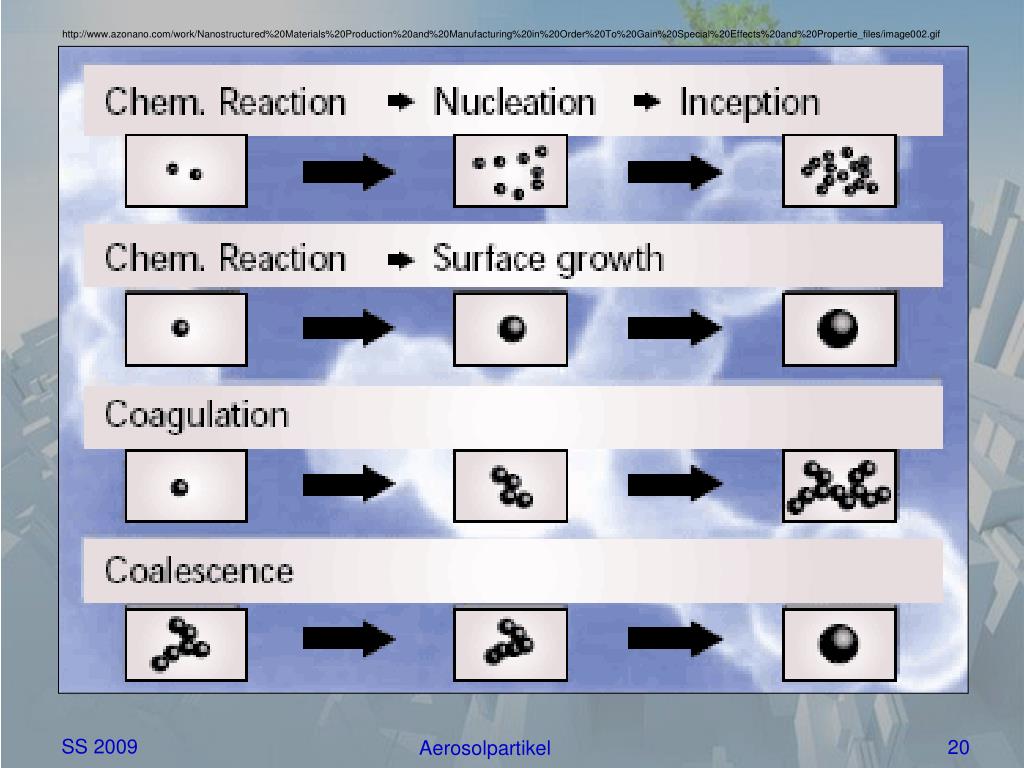

  19. http://www.azonano.com/work/Nanostructured%20Materials%20Production%20and%20Manufacturing%20in%20Order%20To%20Gain%20Special%20Effects%20and%20Propertie_files/image002.gifhttp://www.azonano.com/work/Nanostructured%20Materials%20Production%20and%20Manufacturing%20in%20Order%20To%20Gain%20Special%20Effects%20and%20Propertie_files/image002.gif Aerosolpartikel

  20. „Partikelbanane“

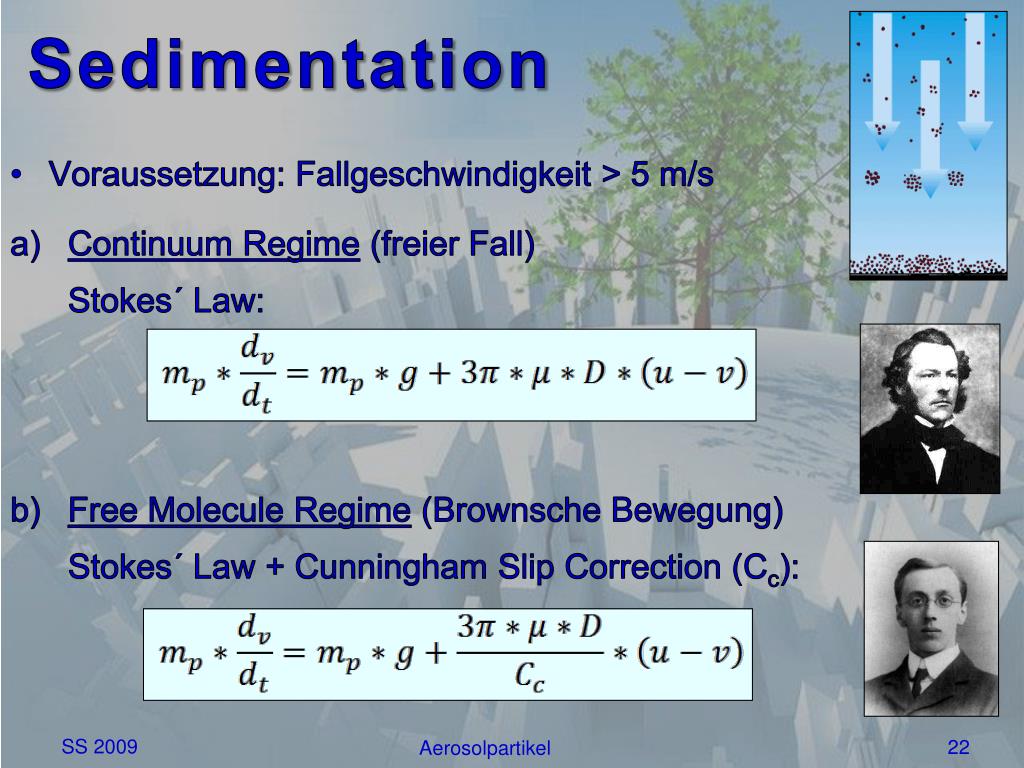

  21. Sedimentation • Voraussetzung: Fallgeschwindigkeit > 5 m/s • Continuum Regime (freier Fall) Stokes´ Law: • Free Molecule Regime (Brownsche Bewegung) Stokes´ Law + Cunningham Slip Correction (Cc): Aerosolpartikel

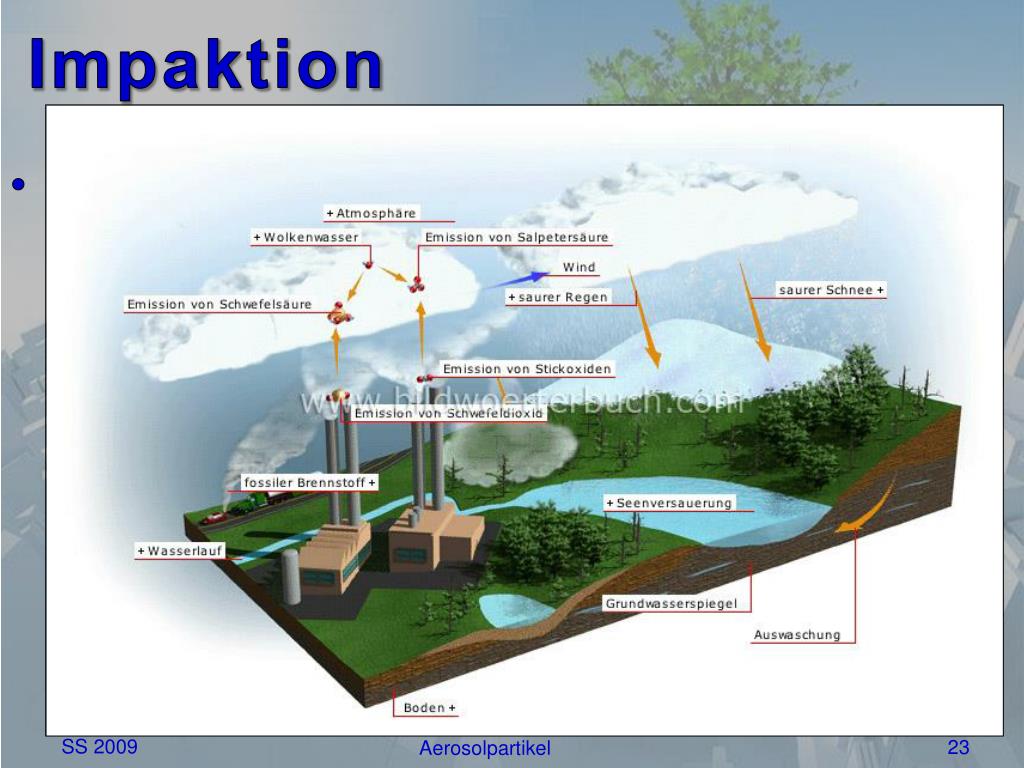

  22. Impaktion • Partikel prallt auf Tropfen auf • Dispersion • Lösung • Tropfenoberfläche  Entfernung / Auswaschung aus Atmosphäre  v.a. accumulationrange Aerosolpartikel

  23. http://www.lubw.baden-wuerttemberg.de/servlet/is/18790/entstehung.pnghttp://www.lubw.baden-wuerttemberg.de/servlet/is/18790/entstehung.png Aerosolpartikel

  24. Partikelmesstechnik Messgeräte: • Impaktoren • Partikelwaagen • Partikelspektrometer • Partikelanalyser • Niederdruckimpaktor Messgrößen: • Anzahl • Masse • Größenverteilung • Chem. Eigenschaften Aerosolpartikel

  25. Impaktoren • Größenverteilung & chem. Eigenschaften • Partikelsammlung per Impaktion • Ausnutzung der Massenträgheit Aerosolpartikel

  26. Impaktoren • Düsen- / Freie Impaktoren • Luftfluss: gerade / gewunden • Filtermaterial: Glasfaser / Alu / PE / Kombi • Einstufig / Mehrstufig • High Volume Sampler • Berner Impaktor Aerosolpartikel

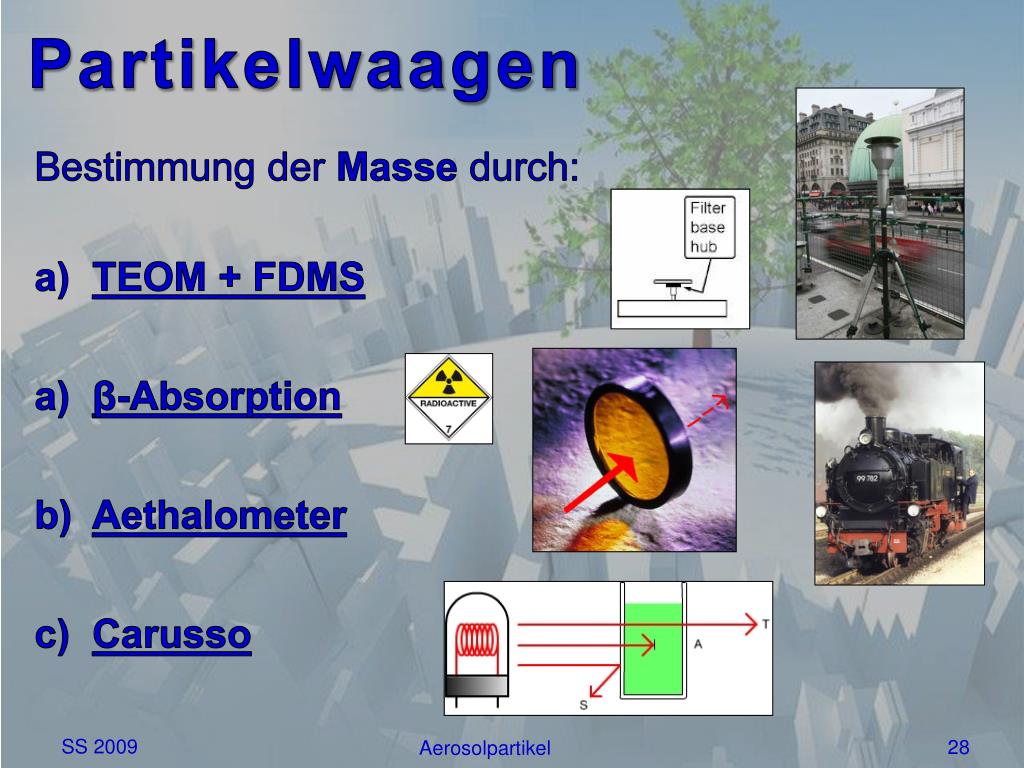

  27. Partikelwaagen Bestimmung der Masse durch: • TEOM + FDMS • β-Absorption • Aethalometer • Carusso Aerosolpartikel

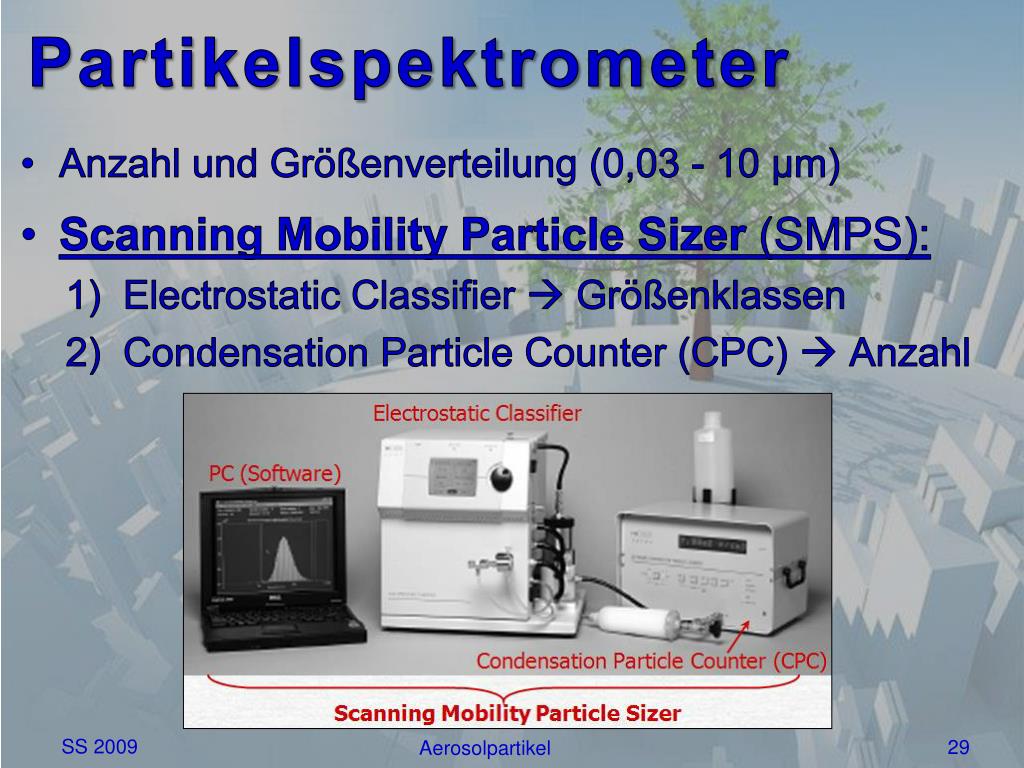

  28. Partikelspektrometer • Anzahl und Größenverteilung (0,03 - 10 μm) • Scanning Mobility ParticleSizer (SMPS): • ElectrostaticClassifier Größenklassen • CondensationParticle Counter (CPC)  Anzahl Aerosolpartikel

  29. Partikelspektrometer ElectrostaticClassifier • Ansaugschlauch • Vorimpaktor • Radioaktive Quelle • DMA Aerosolpartikel

  30. Partikelspektrometer CondensationParticle Counter (CPC) • Butanoldampf kondensiert auf Partikeln • Partikel vergrößern sich • Lichtstreuung auf Detektor • Frequenz ergibt Anzahl Aerosolpartikel

  31. Partikelanalyser Laser MassAnalyserforParticles in the Airborne State (LAMPAS 2) • Anzahl, Masse, chemische Eigenschaften • 0,2 - 10 µm • Druckkammern • Detektionslaser • Ionisationslaser Aerosolpartikel

  32. Niederdruckimpaktor Electrical Low PressureImpactor (ELPI) • Anzahl, Größenverteilung (0,03 - 10 μm) • Auflösung < 5 sek., 12 Stufen, 30 l /min • Partikelbanane, TÜV, Depositionsgeschwindigkeiten • Charger ionisiert Partikel • Prallplatten: Spannungsmessung Aerosolpartikel

  33. Vielen Dank für die Aufmerksamkeit! Aerosolpartikel
