Presentation Transcript

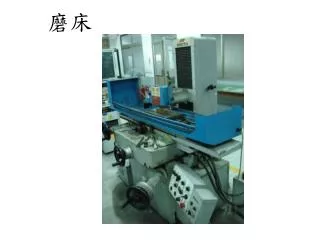

  1. 磨床

  2. 拆卸砂輪

  3. 拆卸砂輪

  4. 修整砂輪

  5. 尋找工件最高點

  6. 砂輪接觸工件

  7. 左右速度及行程調整

  8. 左右速度及行程調整

  9. 前後行程調整

  10. 油壓箱組合

  11. 自動進給啟動 控制面板 冷卻水 吸塵 速度調整 手動與自動切換 磁鐵 砂輪 主電源 緊急按鈕

  12. 磁性夾頭開關

  13. 砂輪修整步驟 1.檢查金剛石是否磨鈍 2.清拭床台或磁性夾頭面裝置削整器 3.升降砂輪使其中心對準削整器 4.再用手動方式把削整器移到砂輪邊緣 5.每次進給約0.02~0.04mm

  14. 磨床工作 1.工作前應讓匙砂輪試轉1分鐘 2.擦拭磁性夾頭平面，且工作物毛邊必須磨除 3.裝置工作物於磁性夾頭，若有必要應於工件物前後置放檔片 4.檢查工作物是否夾緊 5.床台停止塊固定，使行程比工作物兩端各大20~25mm 6.砂輪遠離工作物面時，開動機器 7.磨削工件應於工件最高點開始磨削
