코팅 보온단열재 소개

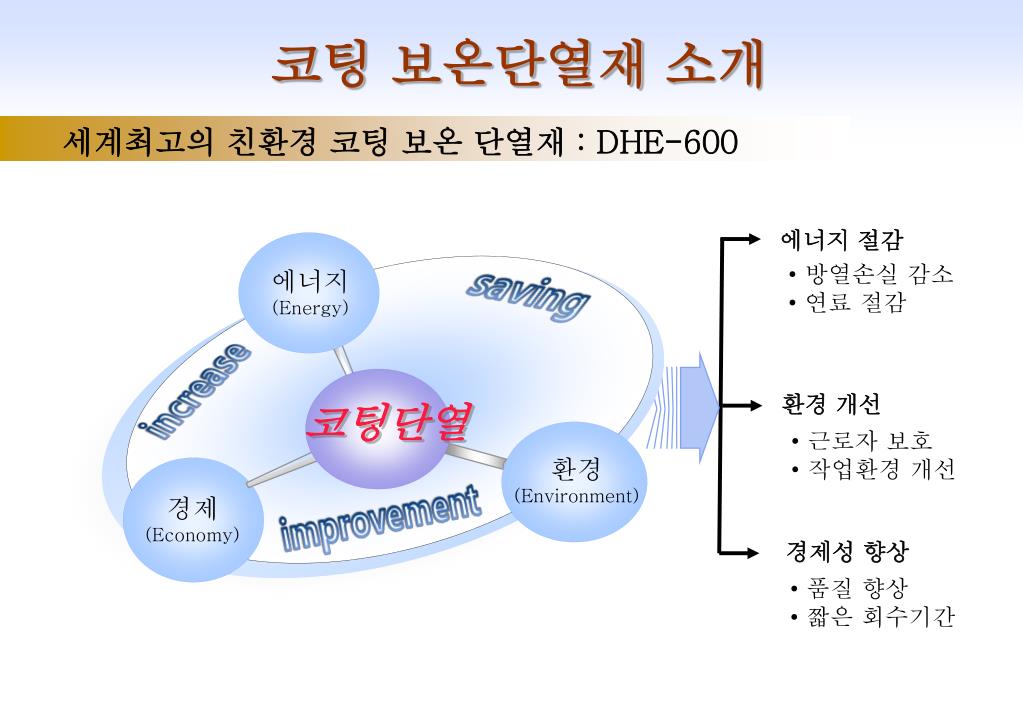

1. 에너지 (Energy) 코팅단열 환경 (Environment) 경제 (Economy) 코팅 보온단열재 소개 세계최고의 친환경 코팅 보온 단열재 : DHE-600 에너지 절감 • 방열손실 감소 • 연료 절감 환경 개선 • 근로자 보호 • 작업환경 개선 경제성 향상 • 품질 향상 • 짧은 회수기간

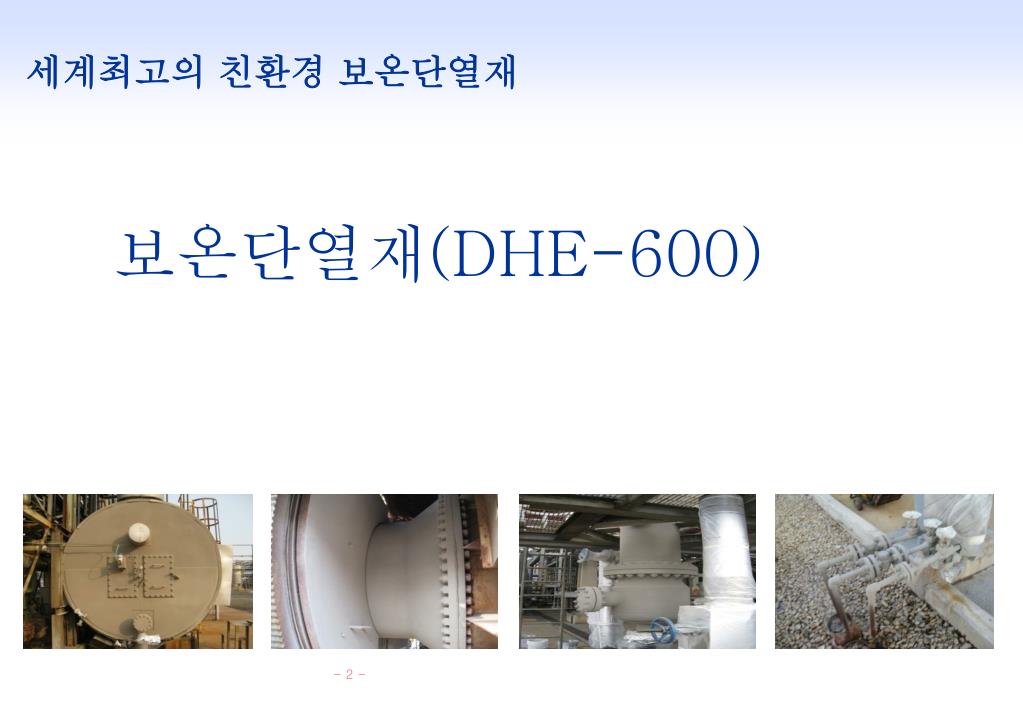

2. 보온단열재(DHE-600) 세계최고의 친환경 보온단열재 2

3. I 회사 소개 Ⅱ 코팅단열재의 원리 및 장점 Ⅲ 코팅단열재의 시공방법 Ⅳ 코팅단열재의 적용효과 및 사례 Ⅴ 품질 보증 및 제안 목 차 page 3

4. 에너지절감 (Energy) 코팅단열 환경개선 (Environment) 경제성향상 (Economy) I. 회사 소개

5. I. 회사 소개 1. 회사 개요 회 사 명 업 종 ㈜동하 제 조 업 대 표 자 설립일자 이진한 1988 년 01 월 종 업 원 수 총 12 명 (기술 자문 1 명, 기술직 9명) 자 본 금 자본금 : 300 백만원 소 재 지 대구광역시 북구 침산2동 15-47번지 연합빌딩 201호 Tel) 053-431-0602 Fax) 053-431-0603 핸드폰 : 011-814-2783, 이메일 : dhs9294@hanmail.net 사 업 분 야 에너지 절감 및 온실가스 배출 감축사업 코팅 단열, 보온재 및 불소코팅재 결로 방지 및 부식방지 기술

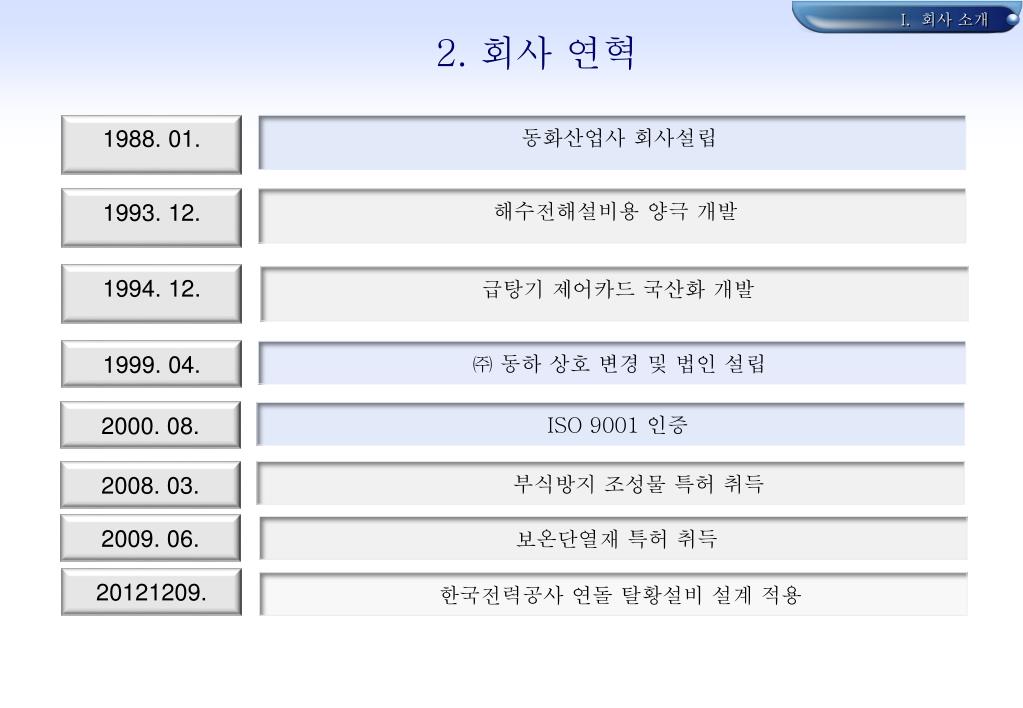

6. I. 회사 소개 2. 회사 연혁 1988. 01. 동화산업사 회사설립 해수전해설비용 양극 개발 1993. 12. 1994. 12. 급탕기 제어카드 국산화 개발 1999. 04. ㈜ 동하 상호 변경 및 법인 설립 2000. 08. ISO 9001 인증 20121209. 한국전력공사 연돌 탈황설비 설계 적용 부식방지 조성물 특허 취득 2008. 03. 2009. 06. 보온단열재 특허 취득

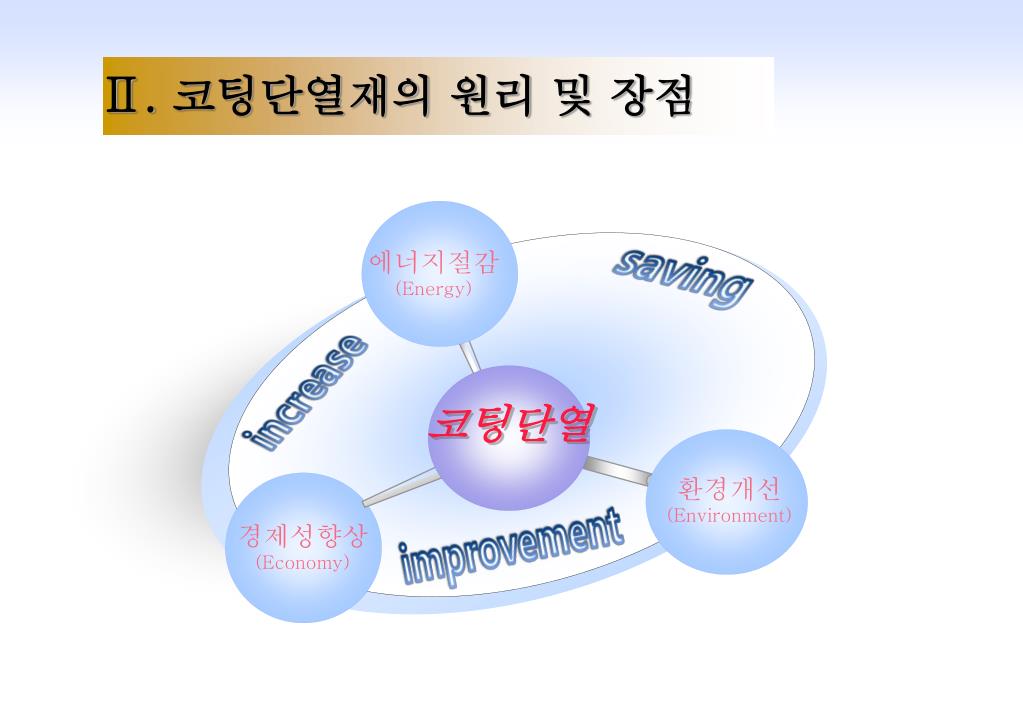

7. 에너지절감 (Energy) 코팅단열 환경개선 (Environment) 경제성향상 (Economy) Ⅱ. 코팅단열재의 원리 및 장점

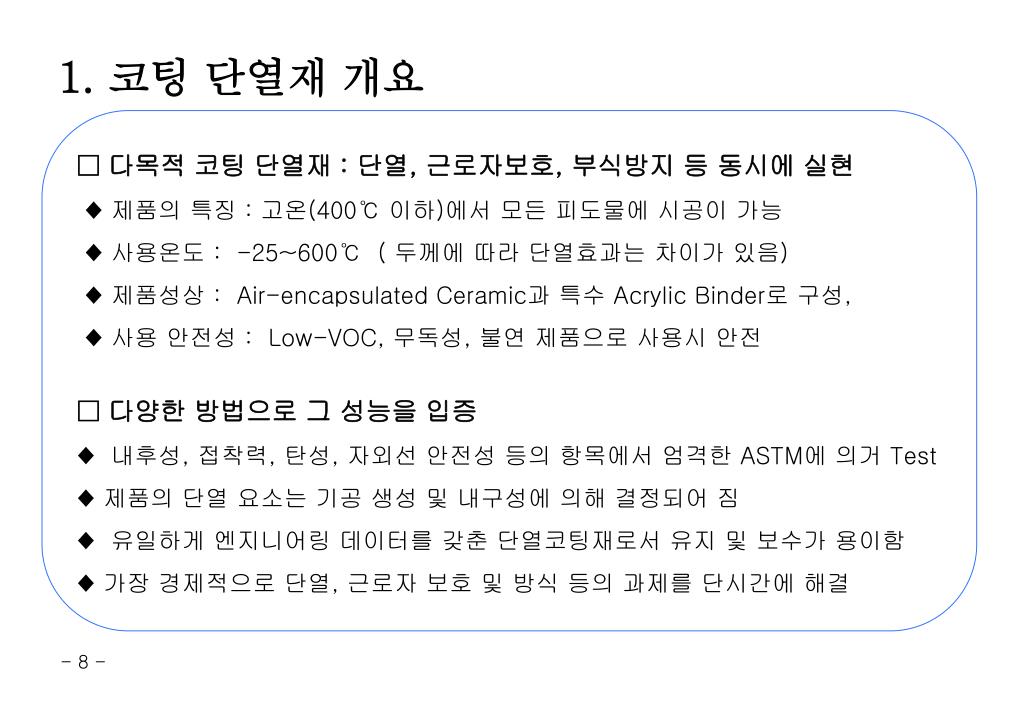

8. 1. 코팅 단열재 개요 □ 다목적 코팅 단열재 : 단열, 근로자보호, 부식방지 등 동시에 실현 ♦ 제품의 특징 : 고온(400℃ 이하)에서 모든 피도물에 시공이 가능 ♦ 사용온도 :-25~600℃ ( 두께에 따라 단열효과는 차이가 있음) ♦ 제품성상 : Air-encapsulated Ceramic과 특수 AcrylicBinder로 구성, ♦ 사용 안전성 : Low-VOC, 무독성, 불연 제품으로 사용시 안전 □ 다양한 방법으로 그 성능을 입증 ♦ 내후성, 접착력, 탄성, 자외선 안전성 등의 항목에서 엄격한 ASTM에 의거 Test ♦ 제품의 단열 요소는 기공 생성 및 내구성에 의해 결정되어 짐 ♦ 유일하게 엔지니어링 데이터를 갖춘 단열코팅재로서 유지 및 보수가 용이함 ♦ 가장 경제적으로 단열, 근로자 보호 및 방식 등의 과제를 단시간에 해결

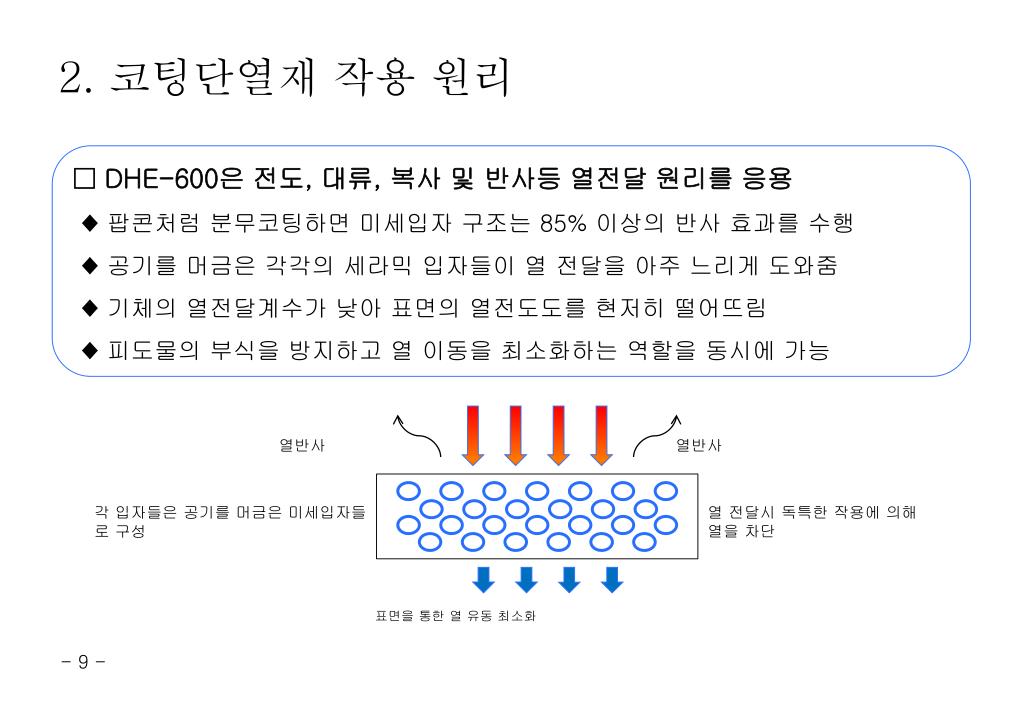

9. 2. 코팅단열재 작용 원리 □ DHE-600은 전도, 대류, 복사 및 반사등 열전달 원리를 응용 ♦ 팝콘처럼 분무코팅하면 미세입자 구조는 85% 이상의 반사 효과를 수행 ♦ 공기를 머금은 각각의 세라믹 입자들이 열 전달을 아주 느리게 도와줌 ♦기체의 열전달계수가 낮아 표면의 열전도도를 현저히 떨어뜨림 ♦ 피도물의 부식을 방지하고 열 이동을 최소화하는 역할을 동시에 가능 열반사 열반사 각 입자들은 공기를 머금은 미세입자들로 구성 열 전달시 독특한 작용에 의해 열을 차단 표면을 통한 열 유동 최소화

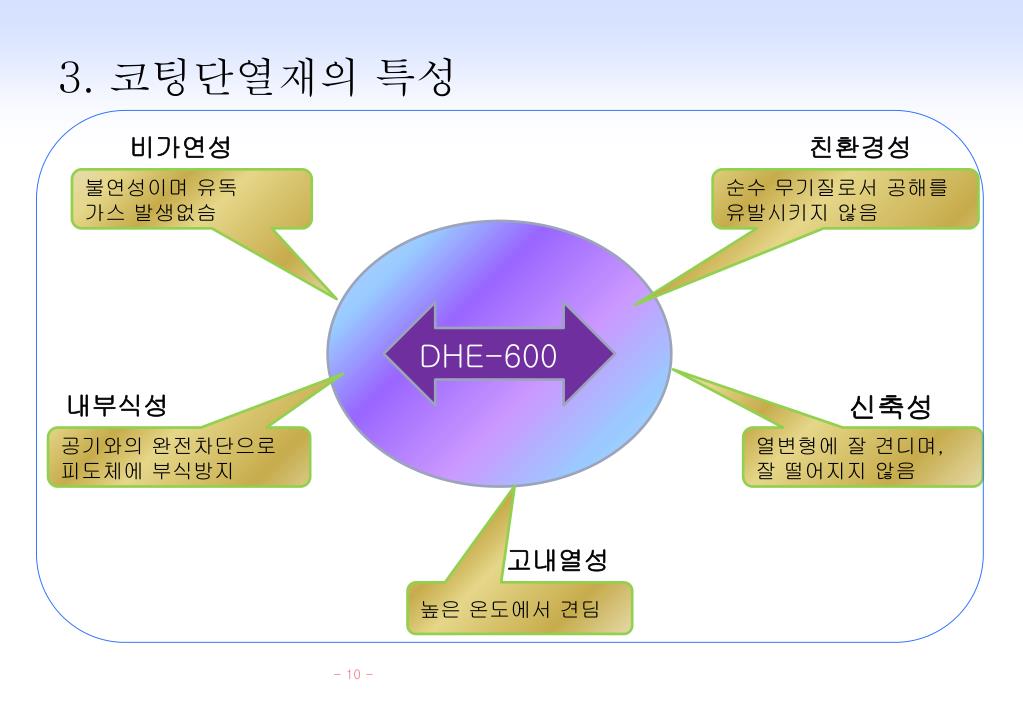

10. 3. 코팅단열재의 특성 비가연성 친환경성 불연성이며 유독 가스 발생없슴 순수 무기질로서 공해를 유발시키지 않음 DHE-600 내부식성 신축성 공기와의 완전차단으로 피도체에 부식방지 열변형에 잘 견디며, 잘 떨어지지 않음 고내열성 높은 온도에서 견딤

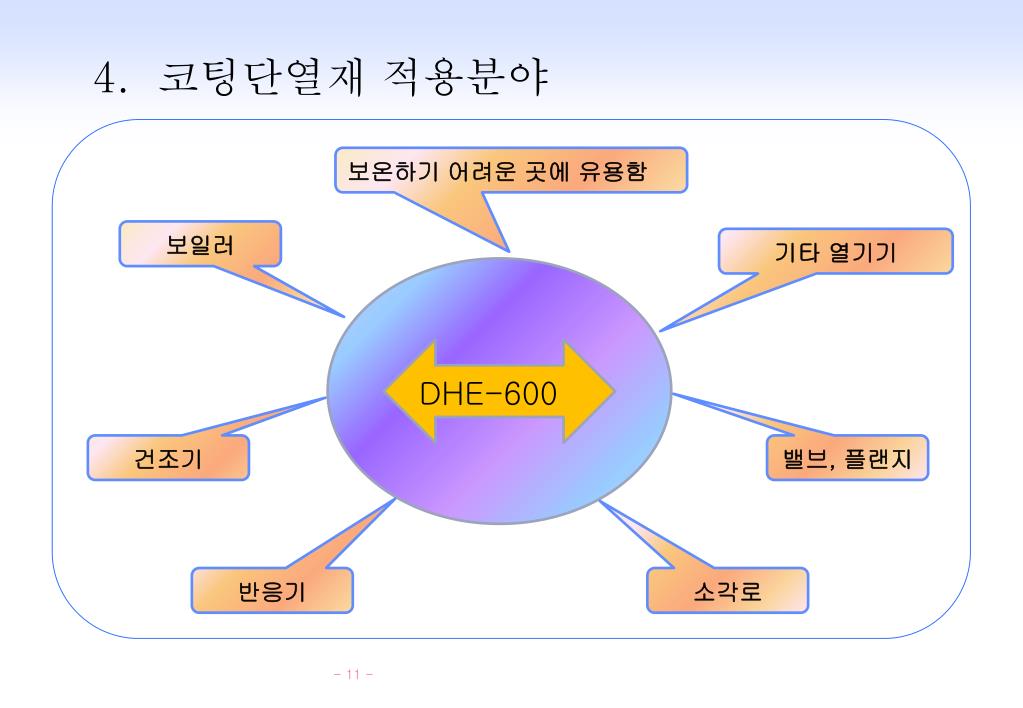

11. 4. 코팅단열재 적용분야 보온하기 어려운 곳에 유용함 보일러 기타 열기기 DHE-600 건조기 밸브, 플랜지 반응기 소각로

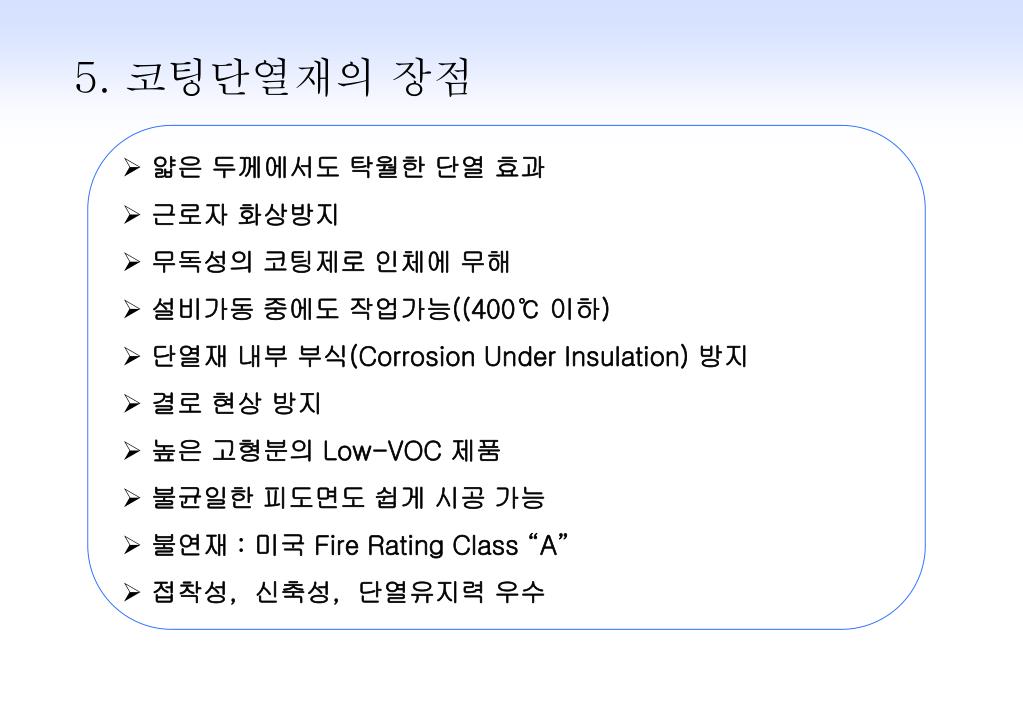

12. 5. 코팅단열재의 장점 • 얇은 두께에서도 탁월한 단열 효과 • 근로자 화상방지 • 무독성의 코팅제로 인체에 무해 • 설비가동 중에도 작업가능((400℃ 이하) • 단열재 내부 부식(Corrosion Under Insulation) 방지 • 결로 현상 방지 • 높은 고형분의 Low-VOC 제품 • 불균일한 피도면도 쉽게 시공 가능 • 불연재 : 미국 Fire Rating Class “A” • 접착성, 신축성, 단열유지력 우수

13. 6. 단열재 단가 비교표

14. 에너지절감 (Energy) 코팅단열 환경개선 (Environment) 경제성향상 (Economy) Ⅲ. 코팅단열재의 시공방법

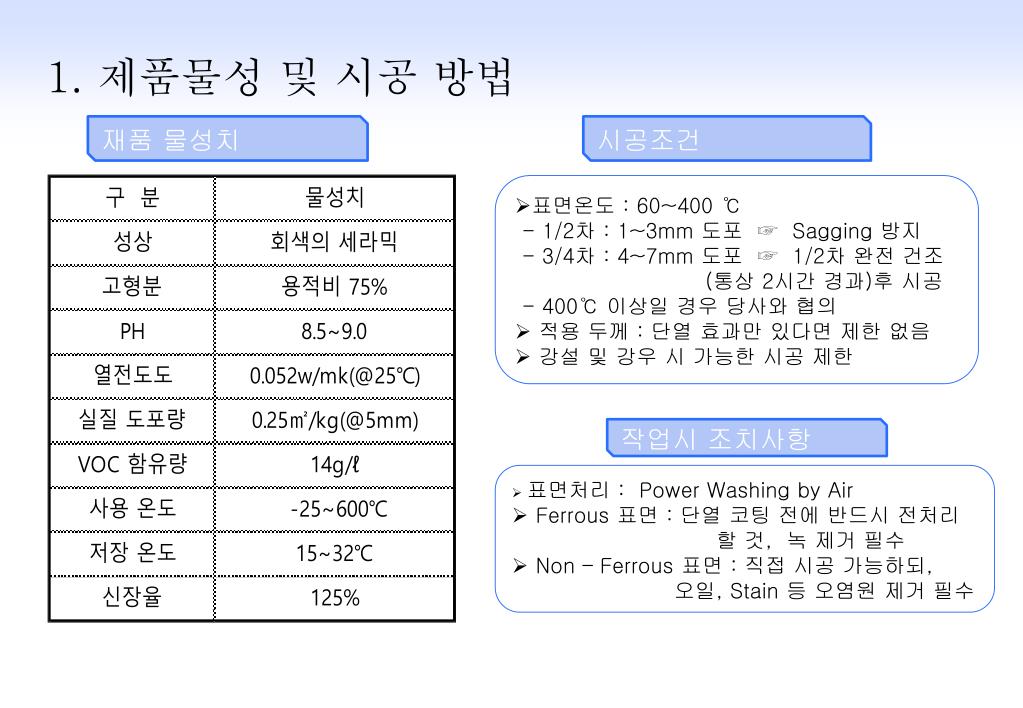

15. 1. 제품물성 및 시공 방법 재품 물성치 시공조건 • 표면온도 : 60~400 ℃ • - 1/2차 : 1~3mm 도포 ☞ Sagging 방지 • - 3/4차 : 4~7mm 도포 ☞ 1/2차 완전 건조 • (통상 2시간 경과)후시공 • - 400℃ 이상일 경우 당사와 협의 • 적용 두께 : 단열 효과만 있다면 제한 없음 • 강설 및 강우 시 가능한 시공 제한 작업시 조치사항 • 표면처리 : Power Washing by Air • Ferrous 표면 : 단열 코팅 전에 반드시 전처리 • 할 것, 녹 제거 필수 • Non – Ferrous 표면 : 직접 시공 가능하되, • 오일, Stain 등 오염원 제거 필수

16. 2. 제품 경화시간 및 취급, 보관시 안전 사항 경 화 시 간 포장, 취급 및 보관 • Gross (Net )Weight : 16(15)kgs/22ℓ • Flash Point : 없음 • 보관 • - 보관장소 : 15℃ 이상으로 유지 • - 직사광선을 피할 것 • - 가능한 보관 기간을 짧게 할 것 • 유효기간 : 생산일로부터 1년간 • 주의 : 얼리지 말 것 작업시 안전조치사항 혼합 및 희석 방법 • 작업 : 보안경, 마스크 착용 • - 가능하면 접촉되지 않도록 주의 • - 접촉시 즉시 비눗물로 세척 • 환기 : 밀폐된 공간에서는 환기 필요 • 복장 : 안전보호의, 장갑 등 착용 • 혼합 : 주걱 사용, 모터 드릴 용이 • 희석 : 불필요(필요시 Max. 10%) • 포장용기 : 22ℓ 플라스틱 캔, • Sealing만 잘 되면 재 사용가능

17. 에너지절감 (Energy) 코팅단열 환경개선 (Environment) 경제성향상 (Economy) Ⅳ. 코팅단열재의 적용 효과 및 사례

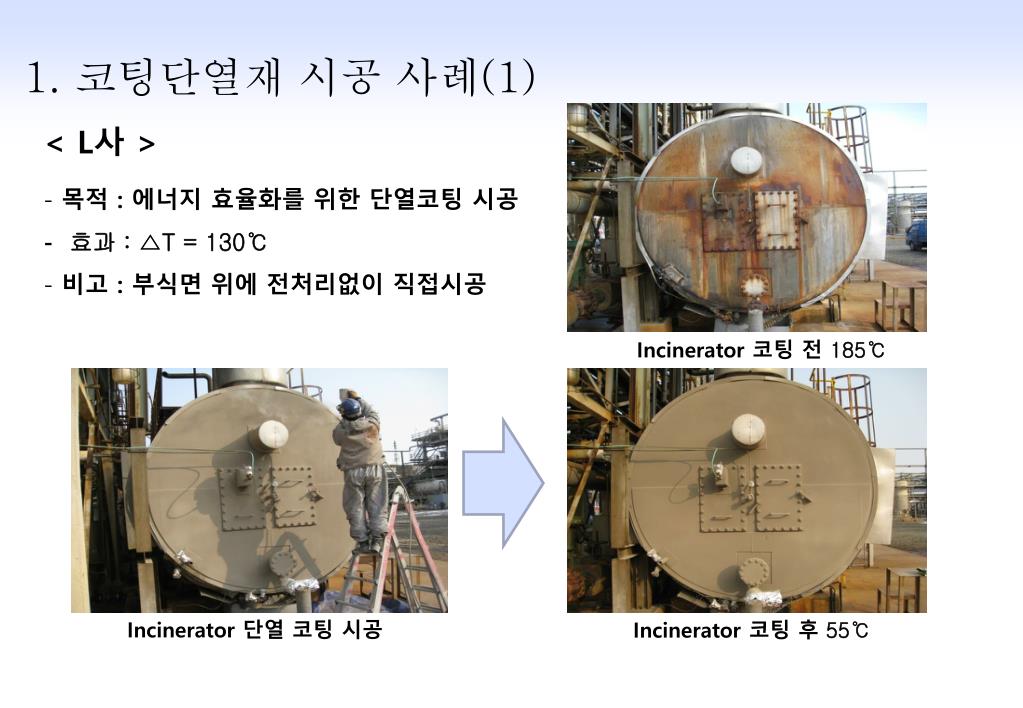

18. 1. 코팅단열재 시공 사례(1) • < L사 > • 목적 : 에너지 효율화를 위한 단열코팅 시공- 효과 : △T = 130℃ • 비고 : 부식면 위에 전처리없이직접시공 Incinerator 코팅 전 185℃ Incinerator 단열 코팅 시공 Incinerator 코팅 후 55℃

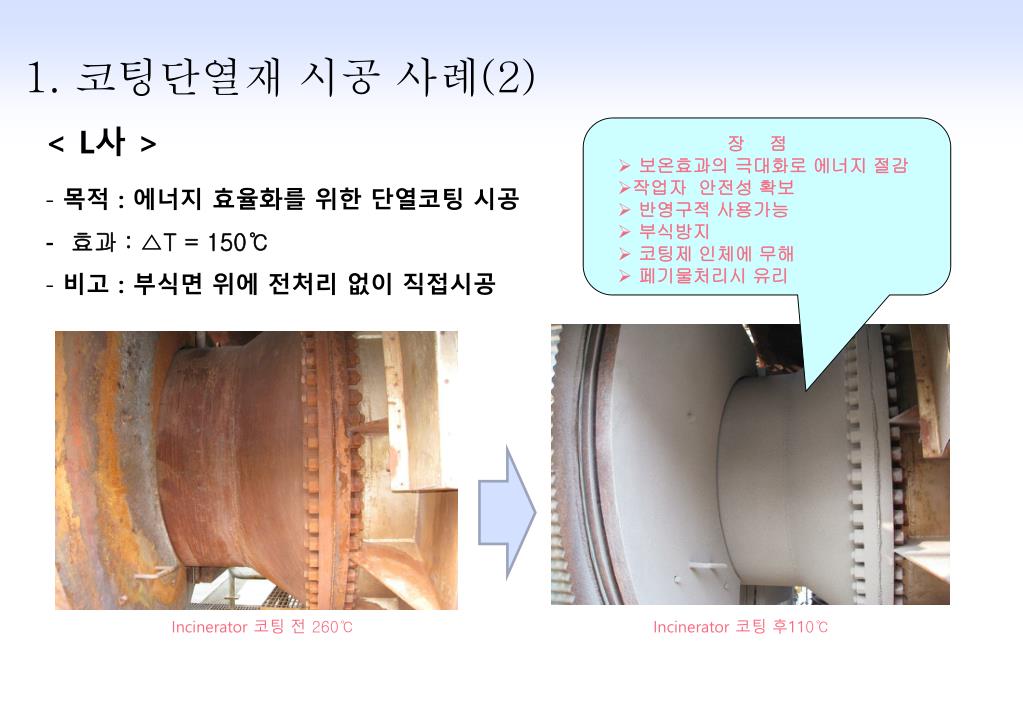

19. 1. 코팅단열재 시공 사례(2) • < L사 > • 목적 : 에너지 효율화를 위한 단열코팅 시공- 효과 : △T = 150℃ • 비고 : 부식면 위에 전처리 없이직접시공 장 점 • 보온효과의 극대화로 에너지 절감 • 작업자 안전성 확보 • 반영구적 사용가능 • 부식방지 • 코팅제 인체에 무해 • 페기물처리시 유리 Incinerator 코팅 전 260℃ Incinerator 코팅 후110℃

20. 1. 코팅단열재 시공 사례(3) • < L사 > • 목적 : 에너지 효율화를 위한 단열코팅 시공 효과 : △T = 125℃ • 비고 : 부식면 위에 전처리없이직접시공 Strainer 코팅 전 효과 : 170℃ Strainer 단열 코팅 시공 Strainer 코팅 후 효과 : 45℃

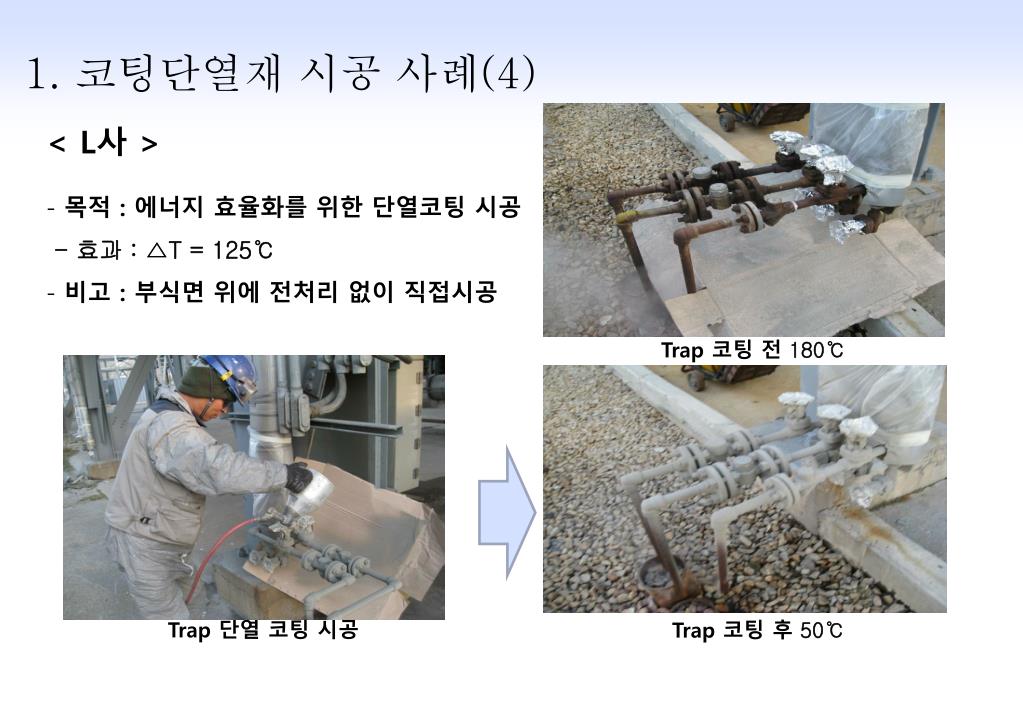

21. 1. 코팅단열재 시공 사례(4) • < L사 > • 목적 : 에너지 효율화를 위한 단열코팅 시공- 효과 : △T = 125℃ • 비고 : 부식면 위에 전처리 없이직접시공 Trap 코팅 전 180℃ Trap 단열 코팅 시공 Trap 코팅 후 50℃

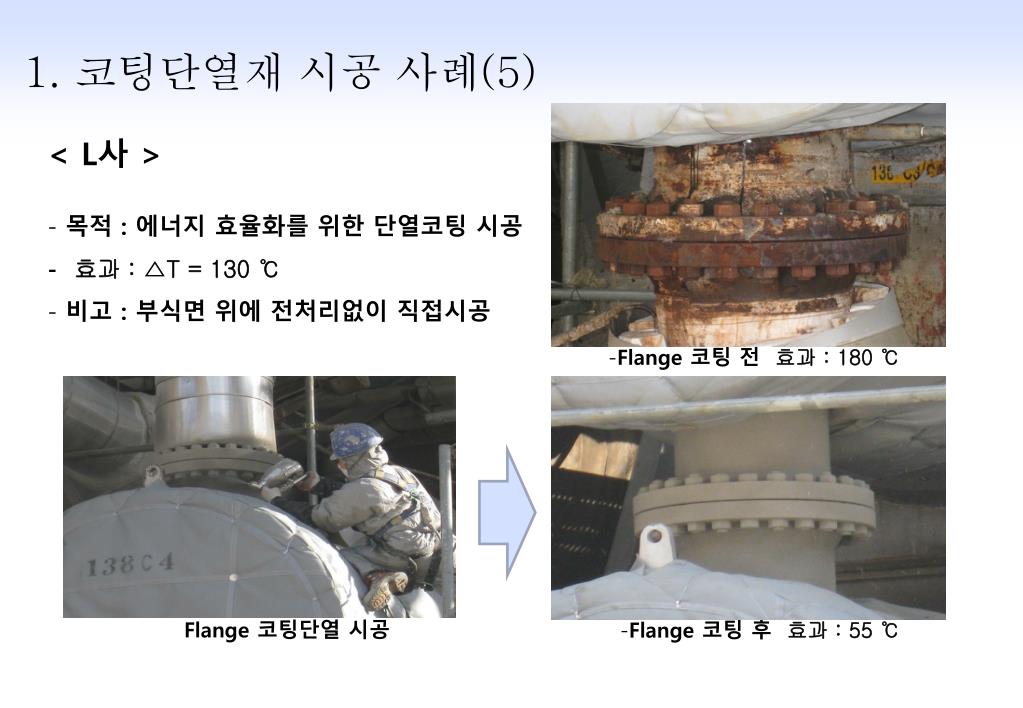

22. 1. 코팅단열재 시공 사례(5) • < L사 > • 목적 : 에너지 효율화를 위한 단열코팅 시공- 효과 : △T = 130 ℃ • 비고 : 부식면 위에 전처리없이직접시공 • Flange 코팅 전 효과 : 180 ℃ Flange 코팅단열 시공 • Flange 코팅 후 효과 : 55 ℃

23. 에너지절감 (Energy) 코팅단열 환경개선 (Environment) 경제성향상 (Economy) Ⅴ. 코팅단열재의 품질보증 및 제안

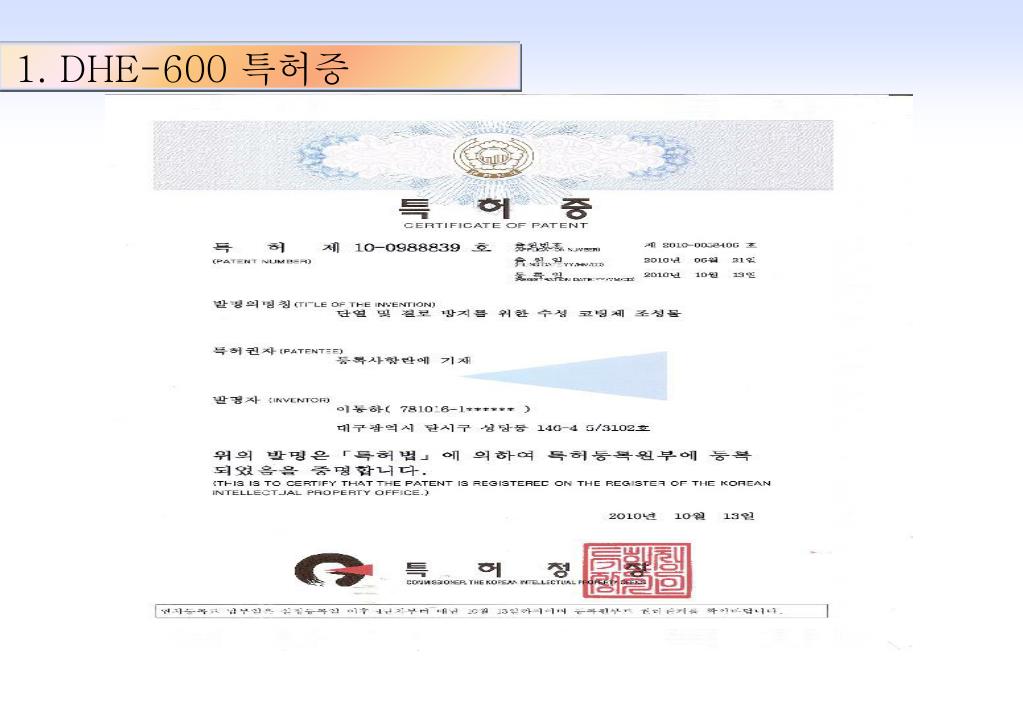

24. 1. DHE-600 특허증

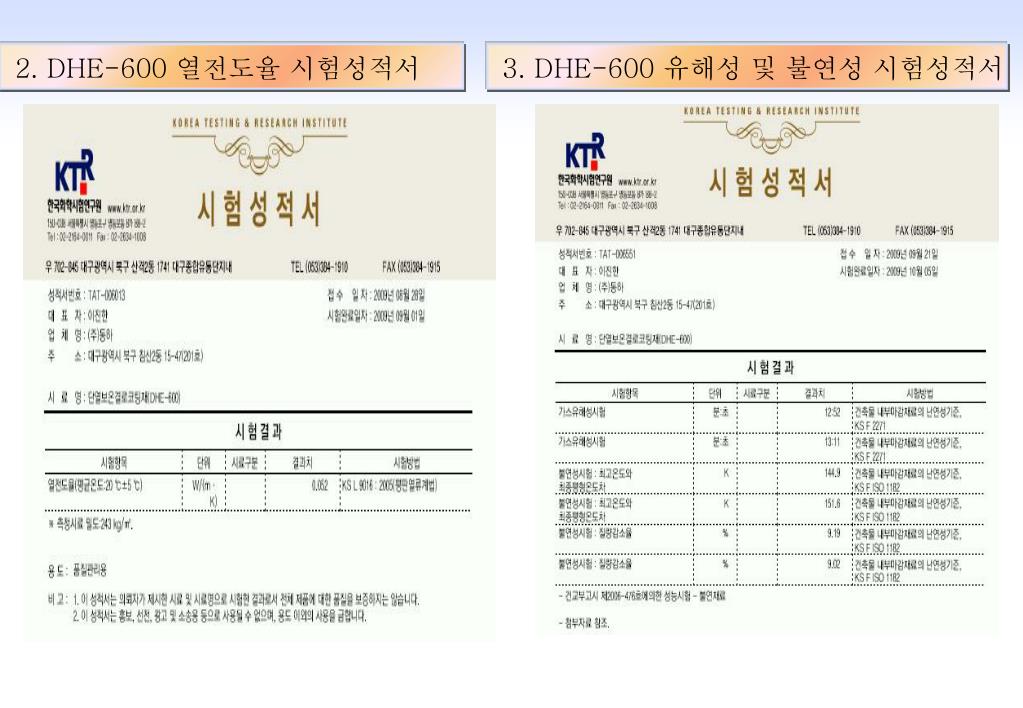

25. 2. DHE-600 열전도율 시험성적서 3. DHE-600 유해성 및 불연성 시험성적서

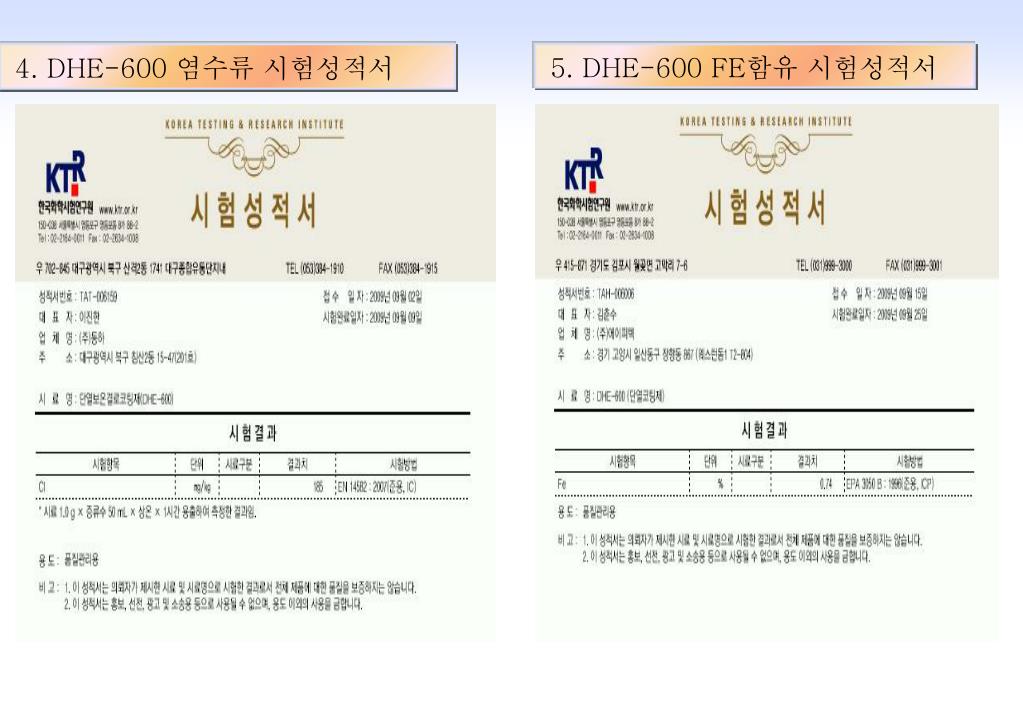

26. 4. DHE-600 염수류 시험성적서 5. DHE-600 FE함유 시험성적서

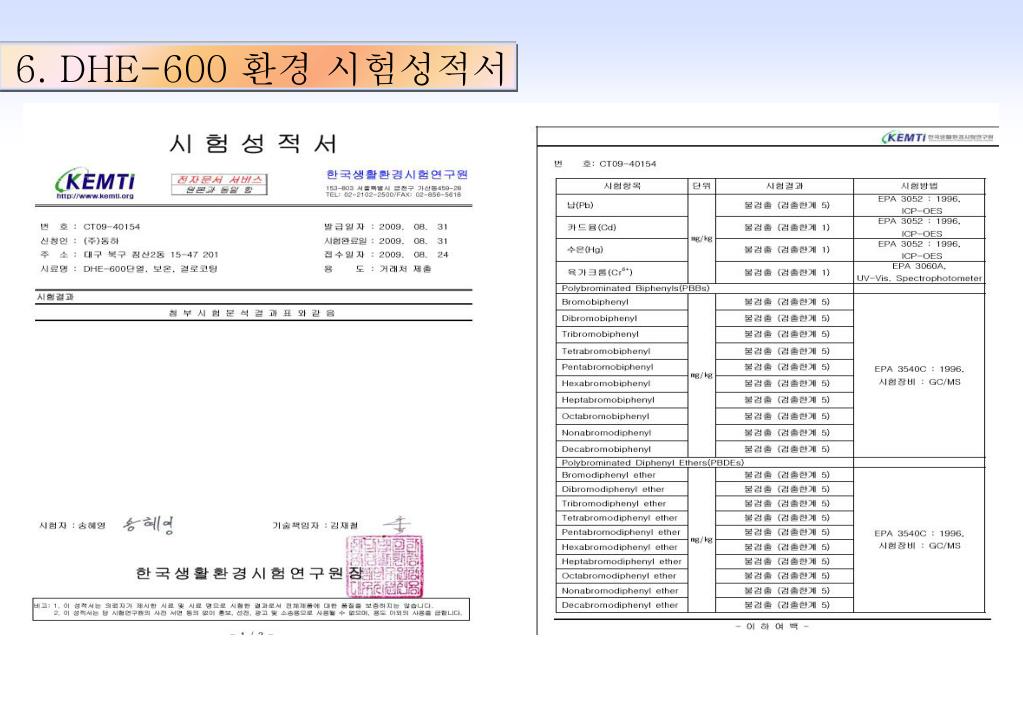

27. 6. DHE-600 환경 시험성적서

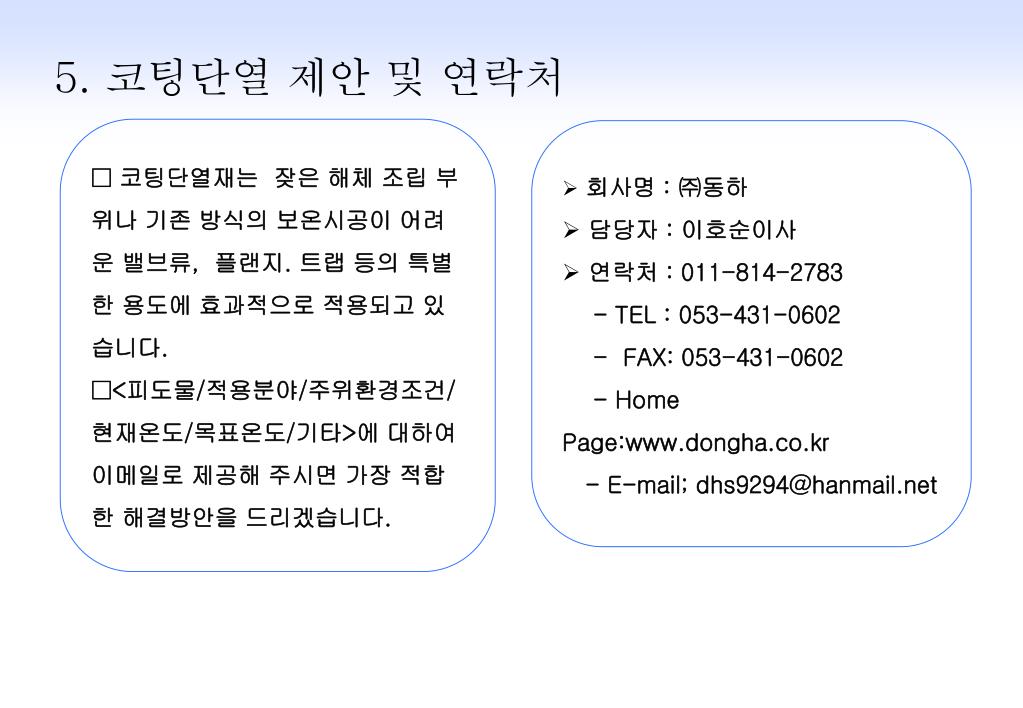

28. 5. 코팅단열 제안 및 연락처 □ 코팅단열재는 잦은 해체 조립 부위나기존 방식의 보온시공이 어려운 밸브류, 플랜지. 트랩 등의 특별한 용도에 효과적으로 적용되고 있습니다. □<피도물/적용분야/주위환경조건/ 현재온도/목표온도/기타>에 대하여 이메일로 제공해 주시면 가장 적합한 해결방안을 드리겠습니다. • 회사명 : ㈜동하 • 담당자 : 이호순이사 • 연락처 : 011-814-2783 • - TEL : 053-431-0602 • - FAX: 053-431-0602 • - Home Page:www.dongha.co.kr • - E-mail; dhs9294@hanmail.net

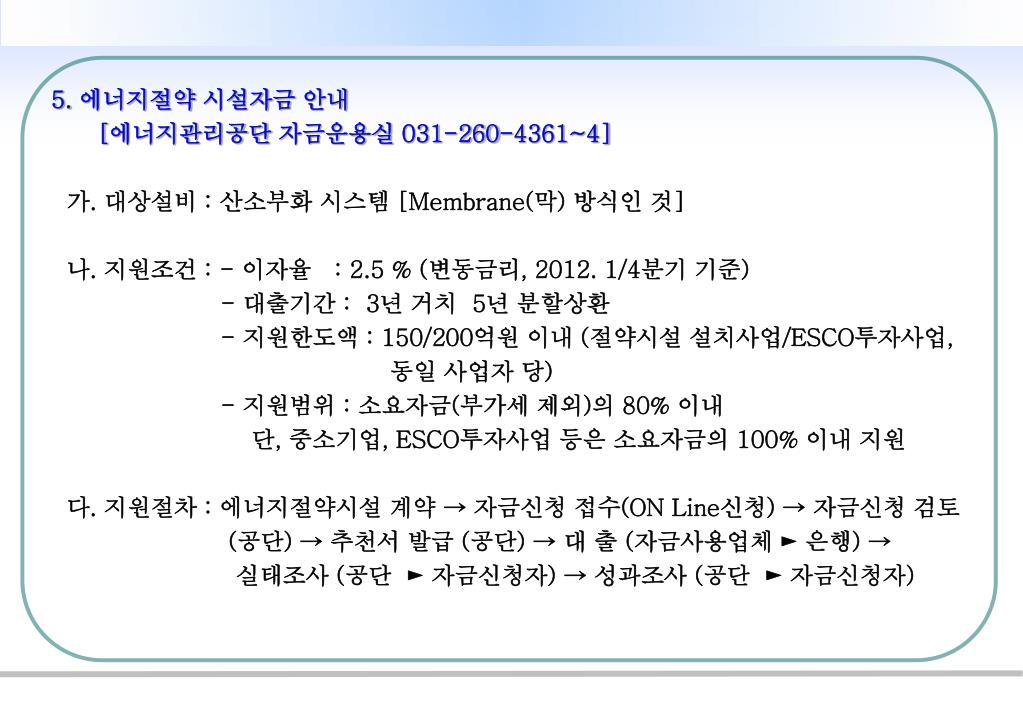

29. 5. 에너지절약 시설자금 안내 [에너지관리공단 자금운용실 031-260-4361~4] 가. 대상설비 : 산소부화 시스템 [Membrane(막) 방식인 것] 나. 지원조건 : - 이자율 :2.5 % (변동금리, 2012. 1/4분기 기준) - 대출기간 : 3년 거치 5년 분할상환 - 지원한도액 : 150/200억원 이내 (절약시설 설치사업/ESCO투자사업, 동일 사업자 당) - 지원범위 : 소요자금(부가세 제외)의 80% 이내 단, 중소기업, ESCO투자사업 등은 소요자금의 100% 이내 지원 다. 지원절차 : 에너지절약시설 계약 → 자금신청 접수(ON Line신청) → 자금신청 검토 (공단) → 추천서 발급 (공단) → 대 출 (자금사용업체 ► 은행) → 실태조사 (공단 ► 자금신청자) → 성과조사 (공단 ► 자금신청자)

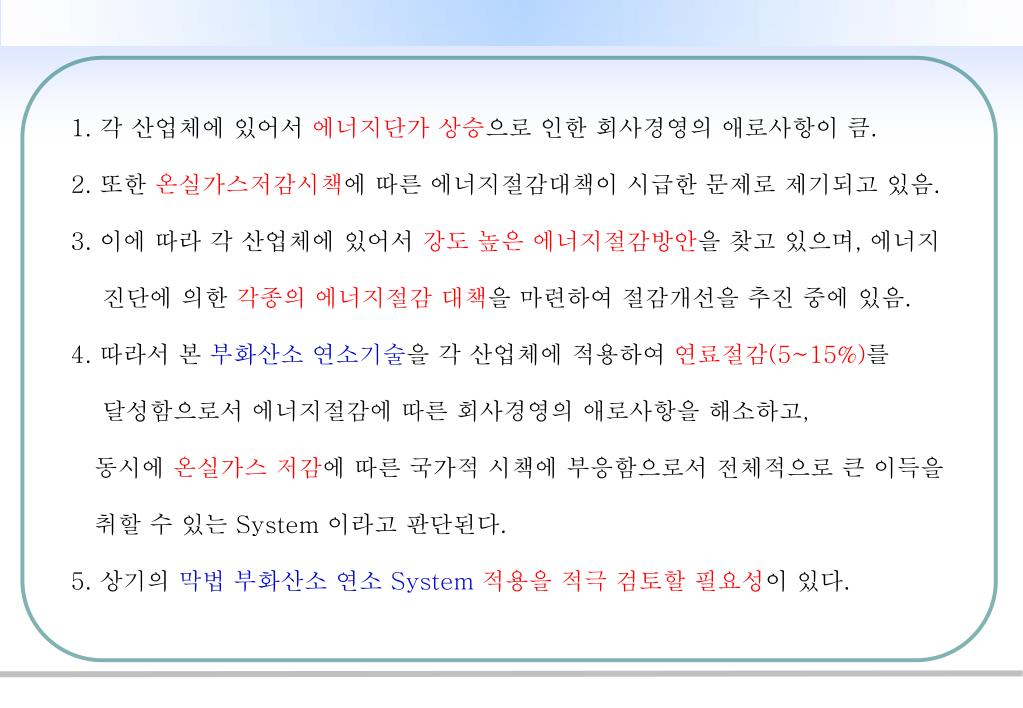

30. 1. 각 산업체에 있어서 에너지단가 상승으로 인한 회사경영의 애로사항이 큼. 2. 또한 온실가스저감시책에따른 에너지절감대책이 시급한 문제로 제기되고 있음. 3. 이에 따라 각 산업체에 있어서 강도 높은 에너지절감방안을 찾고 있으며, 에너지 진단에 의한 각종의 에너지절감 대책을 마련하여 절감개선을 추진 중에 있음. 4. 따라서 본 부화산소 연소기술을 각 산업체에 적용하여 연료절감(5~15%)를 달성함으로서 에너지절감에 따른 회사경영의 애로사항을 해소하고, 동시에 온실가스 저감에 따른 국가적 시책에 부응함으로서 전체적으로 큰 이득을 취할 수 있는 System 이라고 판단된다. 5. 상기의 막법 부화산소 연소 System 적용을적극 검토할 필요성이 있다.
