電腦輔助繪圖 (CAD). 機械自動化系 林志哲. 上課規定. 使用教材： SolidWorks 2006 由基礎到實務， ( 高立 101798) 評分方式：期中考 30% ，期末考 30% ，平時成績 20% ，作業 10% ，小考 10% 每 3~4 週小考 1 次， 小考時可參考課本 ， 但期中及期末考不得攜帶任何參考資料 。 遲到每次扣 0.5 分，缺席每節扣 1 分，無故曠課每週扣 3 分 上課時間不可上 BBS ，玩 Game ，大聲喧嘩 ‧ ‧ ‧ 等 -> 每次扣 1 分. 上課規定.
E N D
電腦輔助繪圖 (CAD) 機械自動化系 林志哲

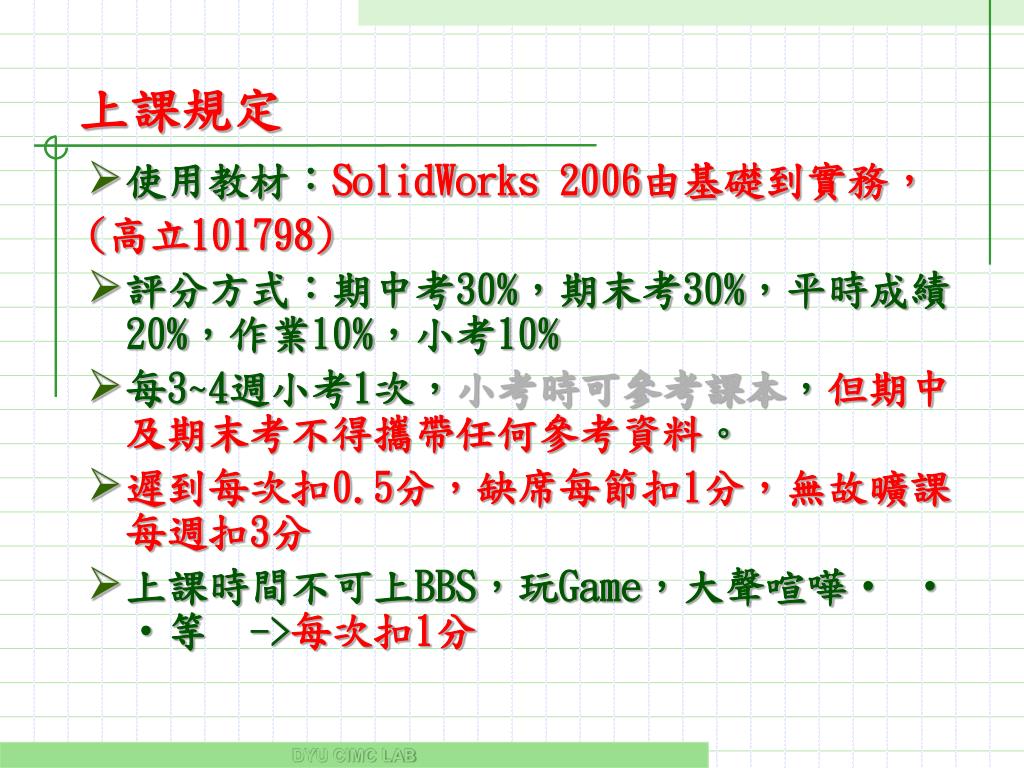

上課規定 • 使用教材：SolidWorks 2006由基礎到實務， (高立101798) • 評分方式：期中考30%，期末考30%，平時成績20%，作業10%，小考10% • 每3~4週小考1次，小考時可參考課本，但期中及期末考不得攜帶任何參考資料。 • 遲到每次扣0.5分，缺席每節扣1分，無故曠課每週扣3分 • 上課時間不可上BBS，玩Game，大聲喧嘩‧ ‧ ‧等 ->每次扣1分

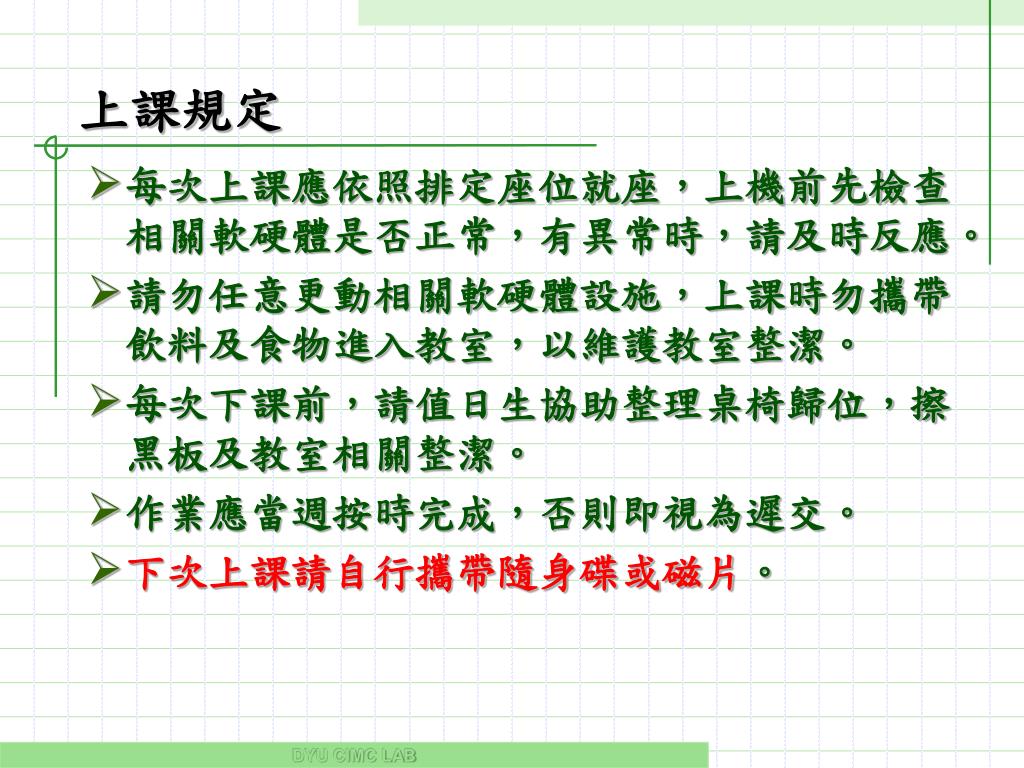

上課規定 • 每次上課應依照排定座位就座，上機前先檢查相關軟硬體是否正常，有異常時，請及時反應。 • 請勿任意更動相關軟硬體設施，上課時勿攜帶飲料及食物進入教室，以維護教室整潔。 • 每次下課前，請值日生協助整理桌椅歸位，擦黑板及教室相關整潔。 • 作業應當週按時完成，否則即視為遲交。 • 下次上課請自行攜帶隨身碟或磁片。

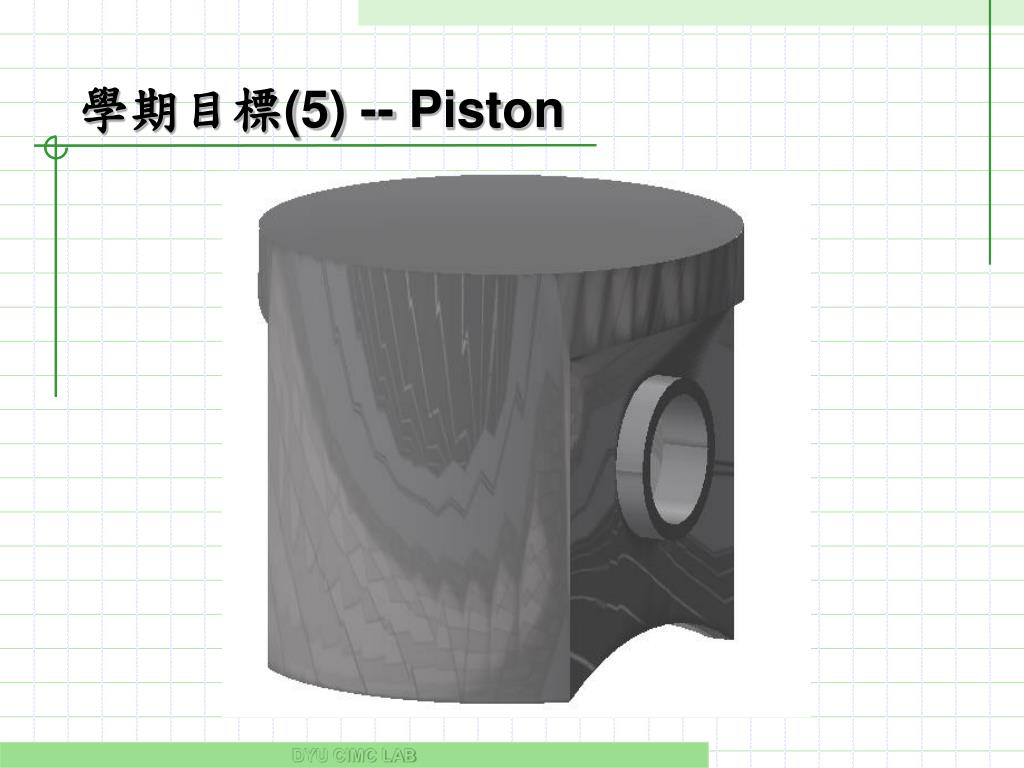

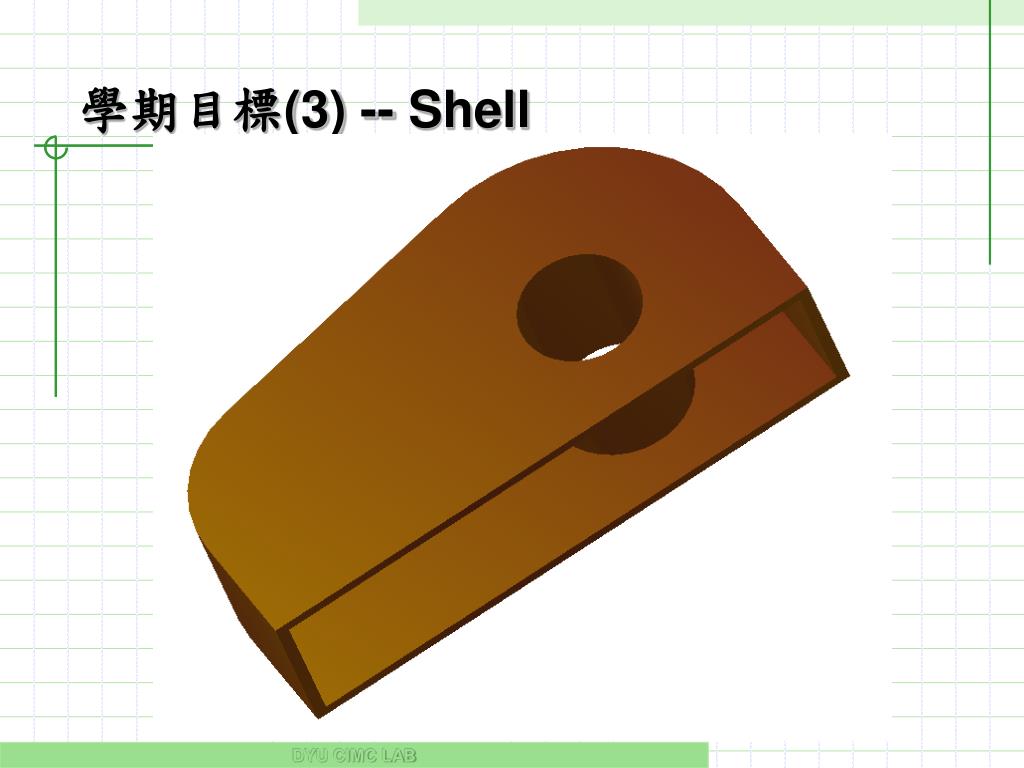

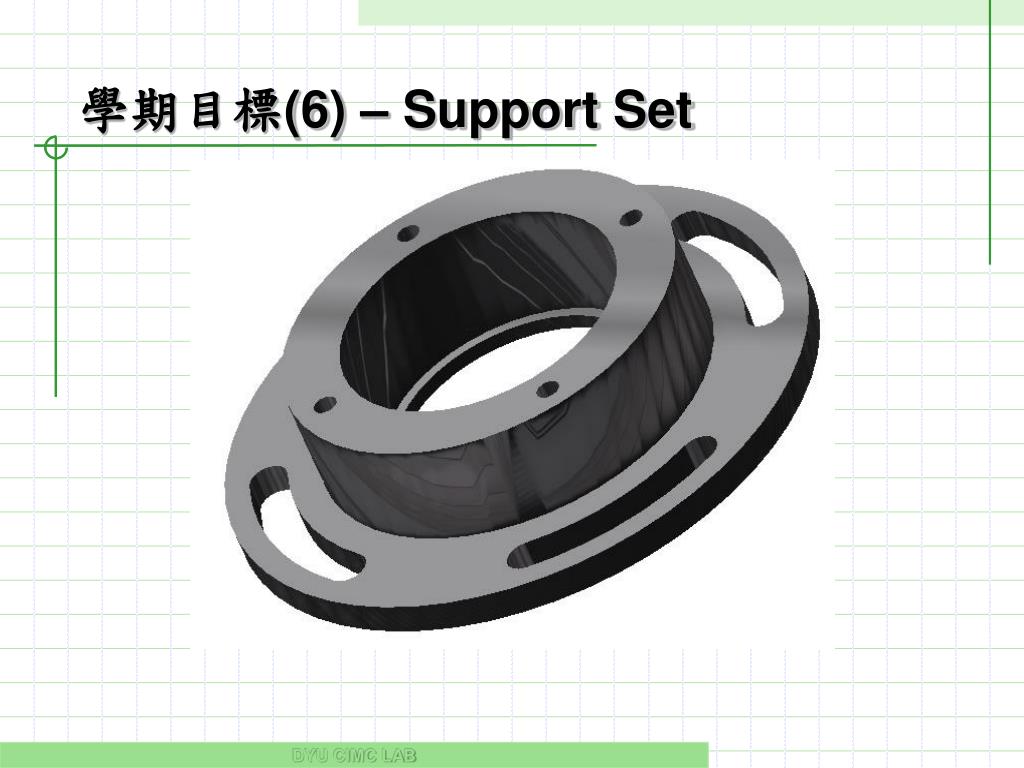

Chapter 1 圖學概論
工程圖學及其重要性(1) • 圖學係工程界傳遞思想與交換知識的一種工具，為工程人員必須精通的語言；其主要目的為： • 如何將設計理念以最適當的圖形表達出來 • 工程圖學關係到加工製造、定位組裝、成本評估之正確性 • 設計者(繪圖者)必須具備元件設計、機械製造、材料科學與熱處理、工程製圖等專業知識及工程實物經驗 • 目前工廠之機械加工仍以傳統之三視圖為主 • 工程製圖已由傳統手繪圖進步至電腦繪圖；而電腦繪圖目前已漸漸由2D繪圖轉移至3D繪圖
圖學及其重要性(2) • 圖學包含﹕ • 投影幾何學﹕應用投影之原理，將點、線、面、立體等依 適當比例，以圖示之方法，表現於平面上的一 種科學。 • 工程圖學﹕藉著一組視圖，標註必要之尺寸與文字，使物體 之形狀及細節，精確地表達出來，做為產品製造 或工程施工之依據，面其視圖原理，乃以投影幾 何學為基礎。 • 圖解學﹕利用圖表、圖形及線圖等，以作圖方式，提供資料 與統計數字，作為比較，預測、計算及分析工程數 據之科學。
現行各國工業規格 • CNS (Chinese National Standard): 中國國家標準 • ASA (American Standard Association): 美國標準協會 • ANSI (American National Standards Institute): 美國工業規格 • JIS (Japanese Industrial Standard): 日本工業規格 • ISO (International Organization for Standardization): 國際標準化規格
紙張之尺寸 (長寬，單位﹕ｍｍ) ** 長與寬之比為 1: SQRT(2) ** A0面積約﹕1 M2， B0面積﹕1.5 M2
視圖投影法 • 視圖可分為﹕ • 前視圖 (Front View) • 俯視圖 (Top View) • 仰視圖 (Bottom View) • 左側視圖 (Left Side View) • 右側視圖 (Right Side View) • 輔助視圖 (Auxiliary View) • 投影法可分為: • 第一角投影法 (第一象限投影法) • 第三角投影法 (第三象限投影法)

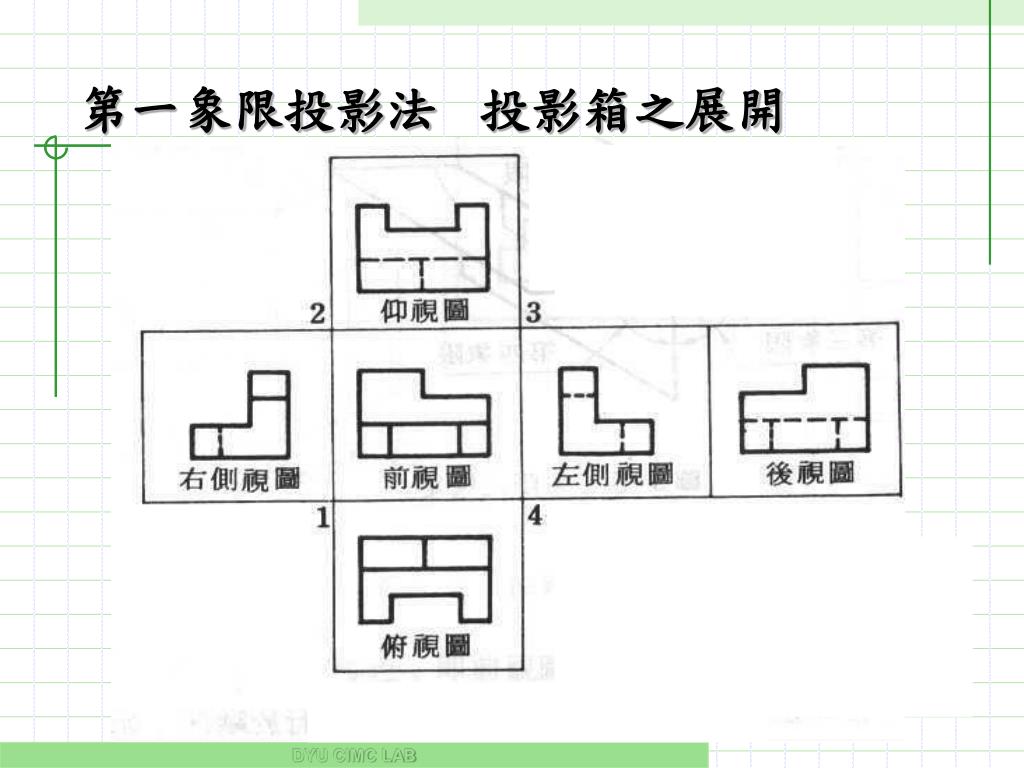

第一角投影法 (第一象限投影法) • 盛行於歐洲，故又稱歐氏投影法 • 將物體放在第一象限內，並規定以“觀察者” →“物體”→“投影面”的順序作正投影法觀察物體。 • 在獲得各投影視圖後，投影箱由近處翻至遠處（以觀察者而言），轉動90°。

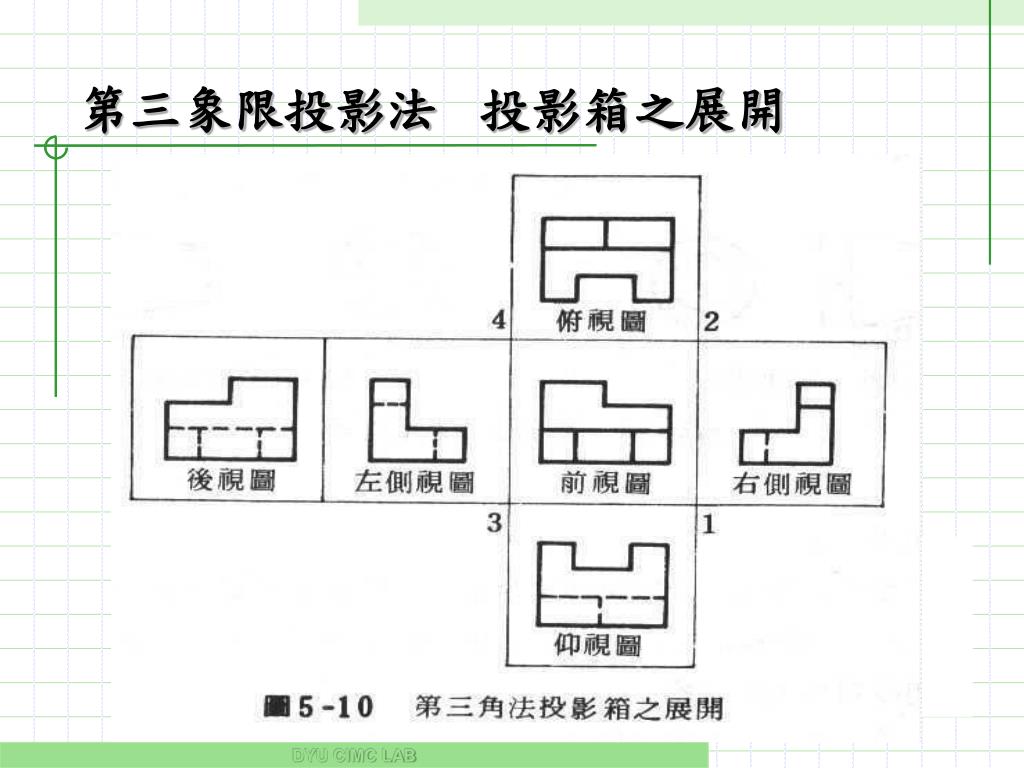

第三角投影法 (第三象限投影法) • 由美國率先使用，普遍被美洲各國採用，故又稱美式投影法 • 將物體放在第三象限內，並規定以“觀察者” →“投影面”→“物體”的順序作正投影法觀察物體。 • 在獲得各投影視圖後，投影箱由遠處翻至近處（以觀察者而言），轉動90°。
投影法之表示符號 • 在 ISO (國際標準化規格) 與 CNS (中國國家標準) 的標準建議案中，其圖例均採用第一角投影法，但並未排斥第三角投影法。 • 規定於同一張圖中之視圖，所有投影法必須採取同一種。 • 在工程圖中，所使用之投影法必須標示於標題欄中。其表示符號如下﹕ 第一角投影法 第三角投影法

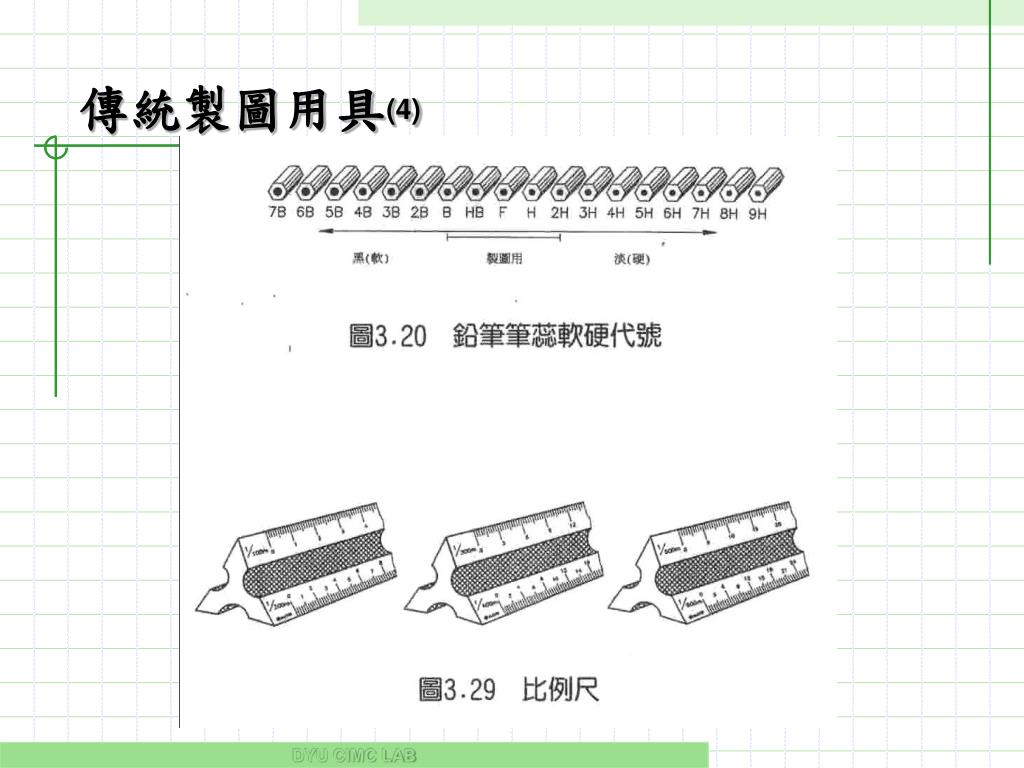

傳統製圖用具(1) • 製圖桌 • 丁字尺 • 圓規 • 分規 • 針筆 • 壓嘴筆 • 比例尺 • 量角規 • 曲線板(自由曲線規)
標準線寬 • 一張工程圖之線寬必須區分為粗、中、細三個等級 • 目前因CAD發展迅速，在線寬以較不要求 • ISO對工程圖之規定為：0.13mm ~ 2mm • 共分9種線寬：0.13mm、0.18mm、0.25mm、0.35mm、0.5mm、0.7mm、1.0mm、1.4mm、2.0mm • CNS建議使用之線寬組合 • A1： 0.7，0.5，0.35 mm • A4：0.5，0.35，0.25 mm
線之種類及式樣 • CNS規定：實線(4種）、虛線（1種）及鏈線（3種）三種 • 虛線畫法：每線段長約 3mm，空格長約 1mm • 中心線畫法 :每線段長約 20 mm，空格長約 1mm 實線 虛線 鏈線

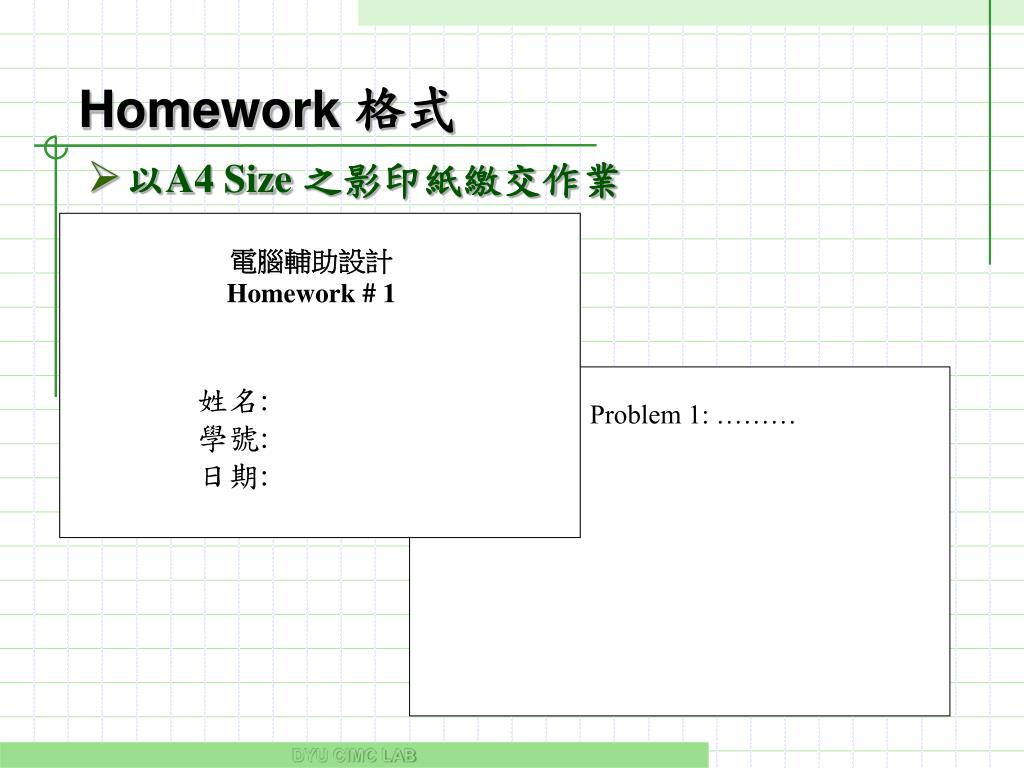

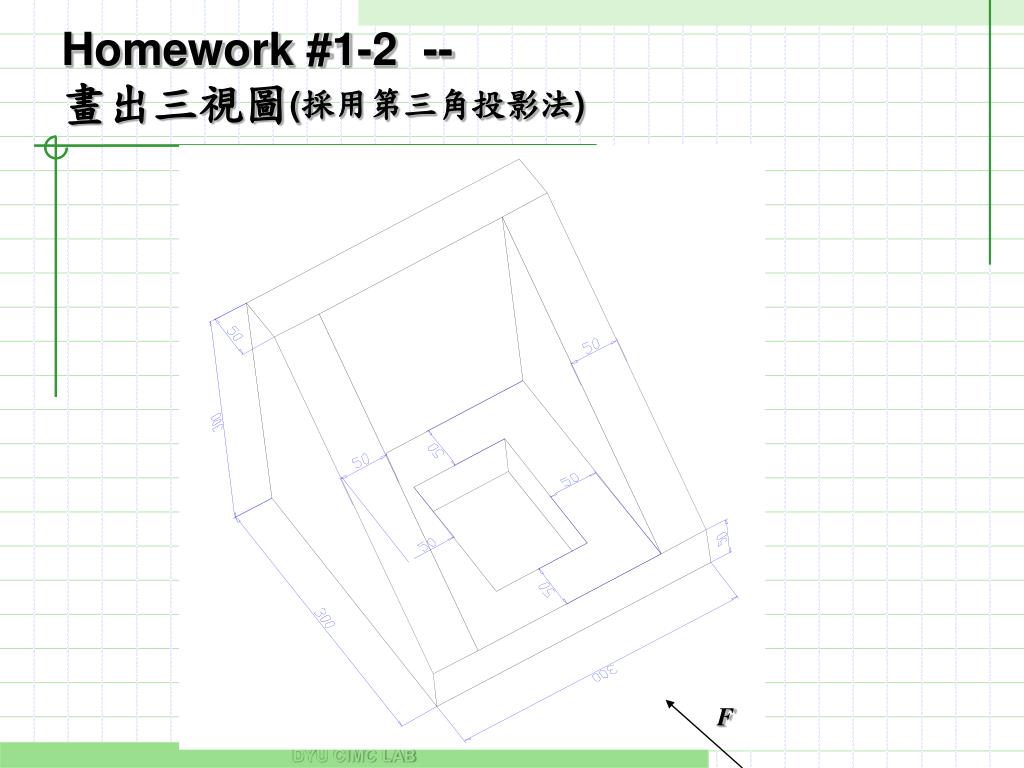

Homework 格式 • 以A4 Size 之影印紙繳交作業 電腦輔助設計 Homework # 1 姓名: 學號: 日期: Problem 1: ………
傳統之設計流程 了解需求 定義問題 問題合成 產品設計 產品分析及最佳化 評估 發表

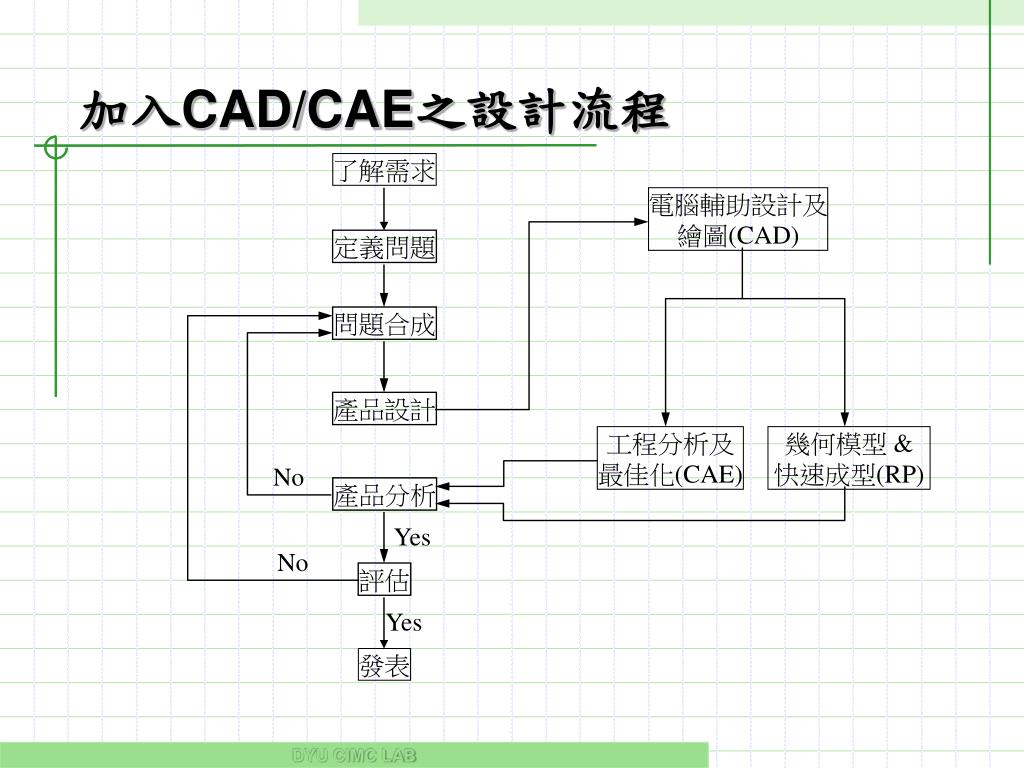

加入CAD/CAE之設計流程 了解需求 電腦輔助設計及繪圖(CAD) 定義問題 問題合成 產品設計 工程分析及最佳化(CAE) 幾何模型 &快速成型(RP) No 產品分析 Yes No 評估 Yes 發表

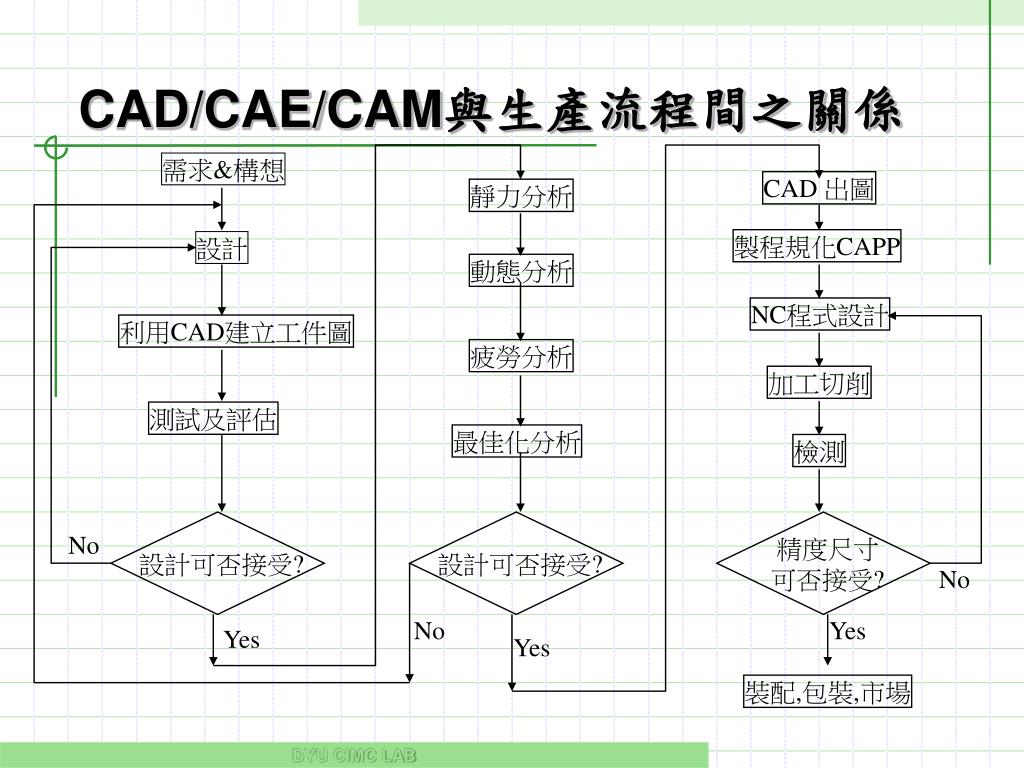

精度尺寸可否接受? 設計可否接受? 設計可否接受? CAD/CAE/CAM與生產流程間之關係 需求&構想 CAD 出圖 靜力分析 製程規化CAPP 設計 動態分析 NC程式設計 利用CAD建立工件圖 疲勞分析 加工切削 測試及評估 最佳化分析 檢測 No No No Yes Yes Yes 裝配,包裝,市場
