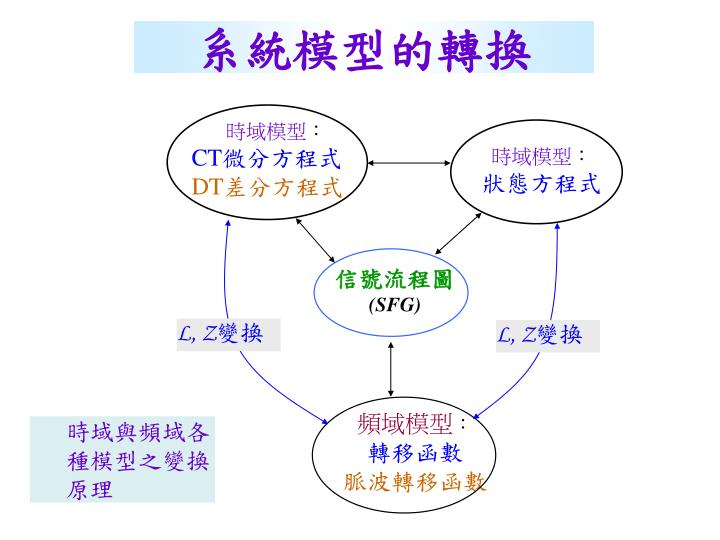

時域模型: CT微分方程式 DT差分方程式 時域模型: 狀態方程式 信號流程圖 (SFG) L, Z變換 L, Z變換 頻域模型: 轉移函數 脈波轉移函數 系統模型的轉換 • 時域與頻域各種模型之變換原理
時域模型: CT微分方程式 時域模型: 狀態方程式 拉式變換 MGR 頻域模型: 轉移函數 脈波轉移函數 信號流程圖 (SFG) 微分方程式至狀態方程式之變換原理
微分方程式至狀態方程式之變換原理 1. 令所有初始條件為零,取拉式變換得到轉移函數
3. 令積分器輸出為狀態變數: 微分方程式至狀態方程式之變換原理 2. 利用梅生公式(MGR),繪信號流程圖 4. 可得狀態方程式
時域模型: DT差分方程式 時域模型: 狀態方程式 Z變換 MGR 頻域模型: 脈波轉移函數 信號流程圖 (SFG) 差分方程式至狀態方程式之變換原理
微分方程式至狀態方程式之變換原理 1. 令所有初始條件為零,取Z-變換得出脈波轉移函數 2. 利用梅生公式(MGR),繪信號流程圖
3. 令延遲器輸出為狀態變數: 微分方程式至狀態方程式之變換原理 4. 可得狀態方程式
轉移函數至微分方程式 兩邊取拉式反變換即得輸出入的微分方程式
脈波轉移函數至差分方程式 1. 將轉移函數的分子分母交叉相乘 2. 兩邊取Z-反變換法得出如下差分方程式
轉移函數至狀態方程式 1. 對於CT-線性系統,若將轉移函數H(s)寫成s-1(積分器)的函數 2. 利用梅生公式(MGR),可以繪出信號流程圖實現此轉移函數。 脈波轉移函數至差分方程式
狀態方程式至轉移函數 轉移函數矩陣 (MIMO) CT-LTI系統 脈波轉移函數矩陣 DT-LTI系統
例題 A矩陣為伴式 由狀態方程式導出SFG 利用梅生公式可得出轉移函數
A矩陣為伴式 例題 由狀態方程式導出SFG 利用梅生公式可得出轉移函數
A矩陣非伴式 例題 由數值計算
..例題 同一例題 由狀態方程式導出信號流程圖 由信號流程圖 由MGR
