  1. 德讯软件 德讯软件有限公司 www.desin.cn 客户服务热线 TEL: 400-657-7527

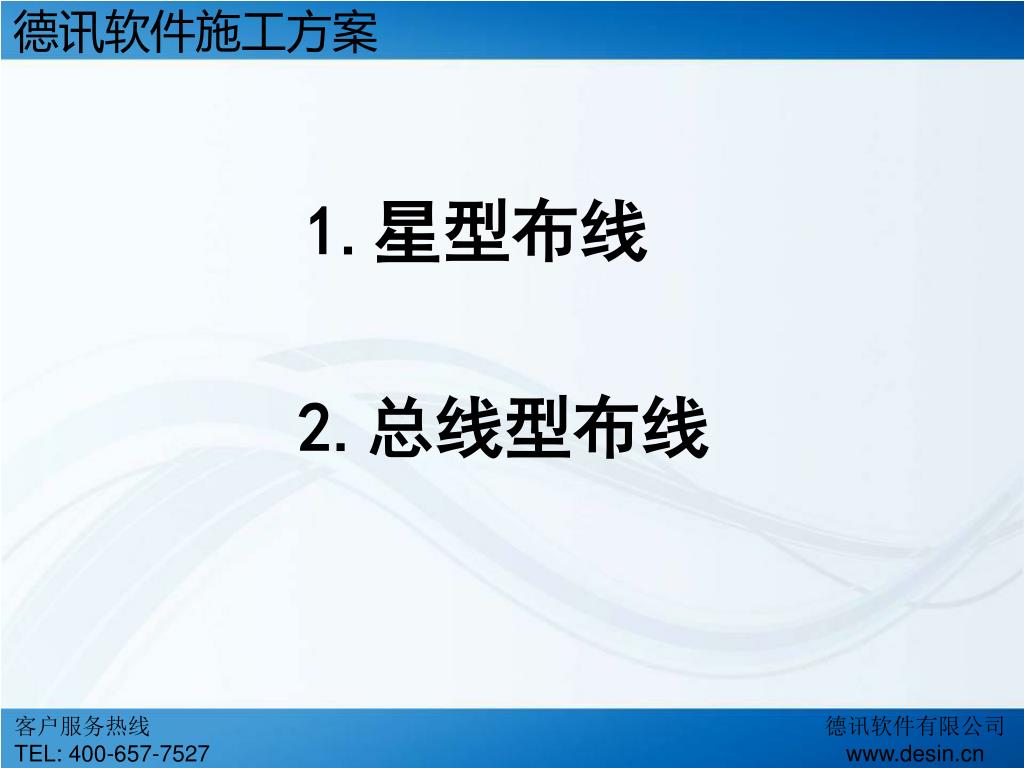

  2. 德讯软件施工方案 1.星型布线 2.总线型布线 德讯软件有限公司 www.desin.cn 客户服务热线 TEL: 400-657-7527

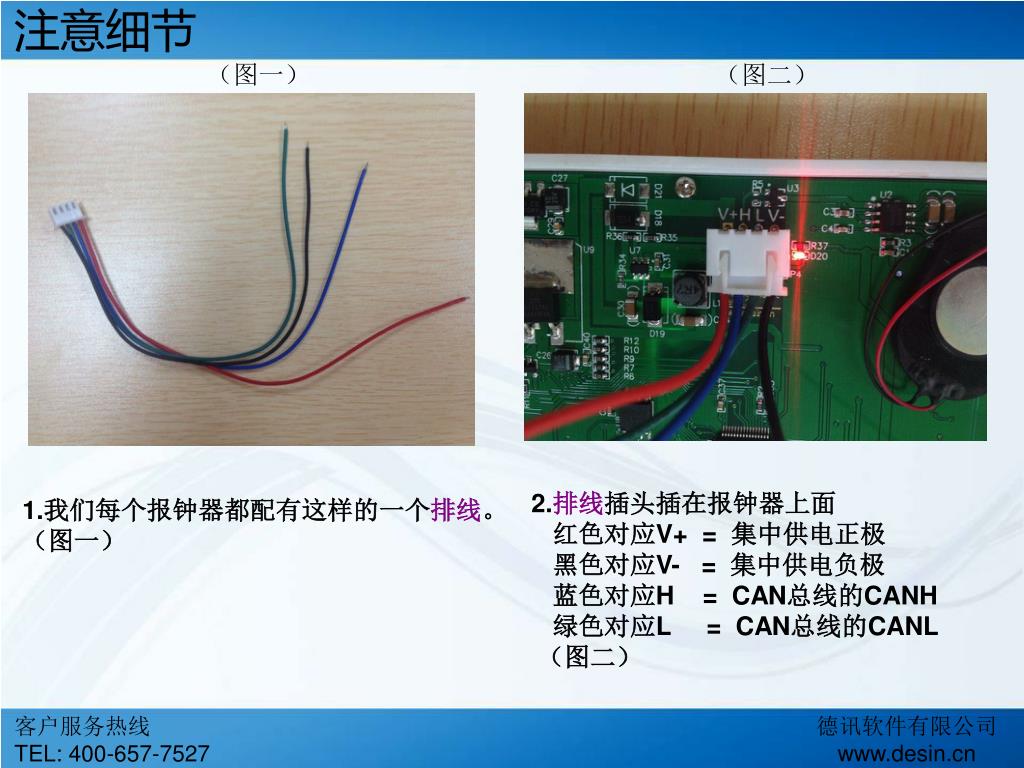

  3. 注意细节 （图一） （图二） 2.排线插头插在报钟器上面 红色对应V+ = 集中供电正极 黑色对应V- = 集中供电负极 蓝色对应H = CAN总线的CANH 绿色对应L = CAN总线的CANL （图二） 1.我们每个报钟器都配有这样的一个排线。 （图一） 德讯软件有限公司 www.desin.cn 客户服务热线 TEL: 400-657-7527

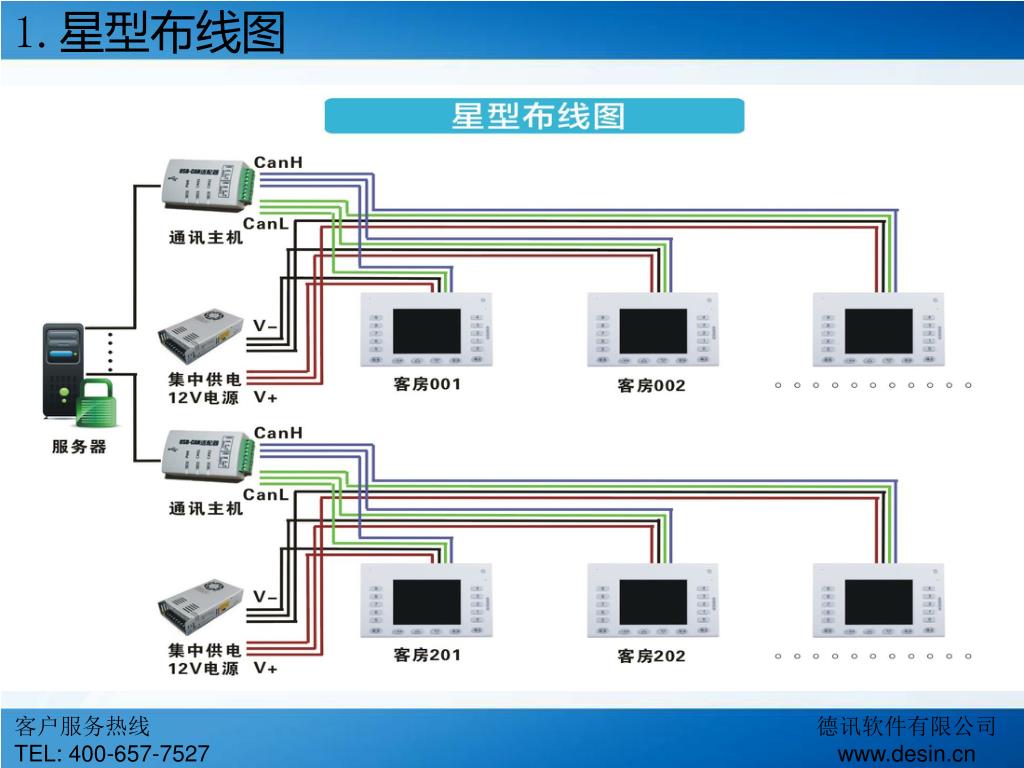

  4. 1.星型布线图 客户服务热线 TEL: 400-657-7527 德讯软件有限公司 www.desin.cn

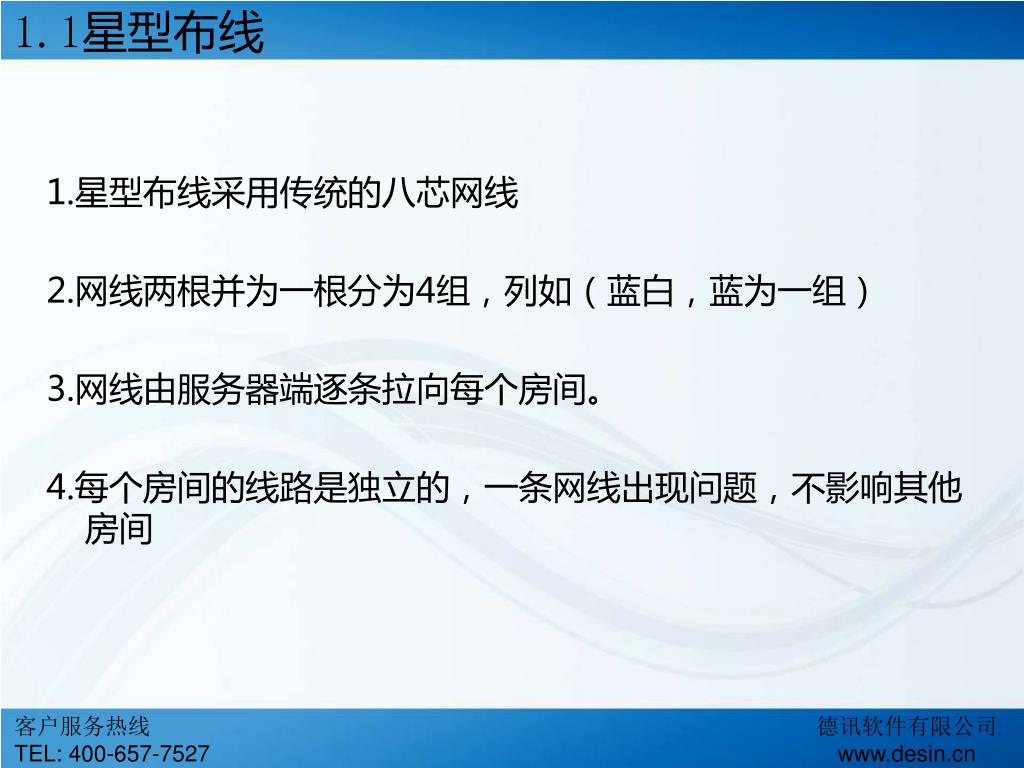

  5. 1.1星型布线 1.星型布线采用传统的八芯网线 2.网线两根并为一根分为4组，列如（蓝白，蓝为一组） 3.网线由服务器端逐条拉向每个房间。 4.每个房间的线路是独立的，一条网线出现问题，不影响其他房间 客户服务热线 TEL: 400-657-7527 德讯软件有限公司 www.desin.cn

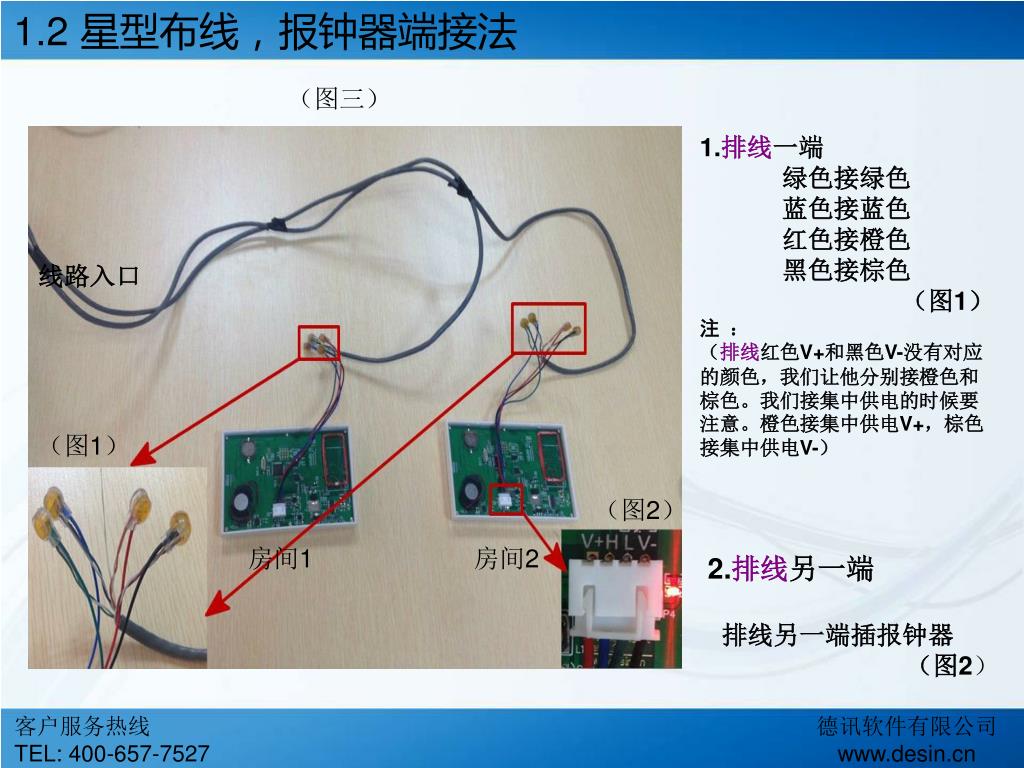

  6. 1.2 星型布线，报钟器端接法 （图三） 1.排线一端 绿色接绿色 蓝色接蓝色 红色接橙色 黑色接棕色 （图1） 注 ： （排线红色V+和黑色V-没有对应的颜色，我们让他分别接橙色和棕色。我们接集中供电的时候要注意。橙色接集中供电V+，棕色接集中供电V-） 线路入口 （图1） （图2） 房间1 房间2 2.排线另一端 排线另一端插报钟器 （图2） 客户服务热线 TEL: 400-657-7527 德讯软件有限公司 www.desin.cn

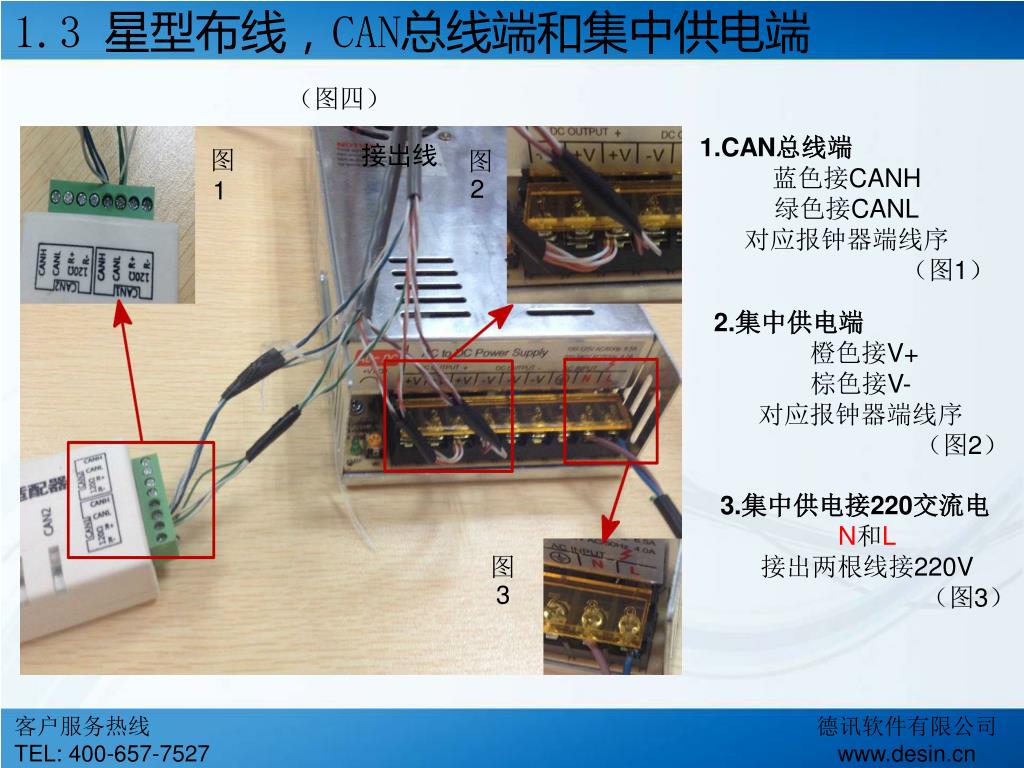

  7. 1.3 星型布线，CAN总线端和集中供电端 （图四） 1.CAN总线端 蓝色接CANH 绿色接CANL 对应报钟器端线序 （图1） 接出线 图 图 2 1 2.集中供电端 橙色接V+ 棕色接V- 对应报钟器端线序 （图2） 3.集中供电接220交流电 N和L 接出两根线接220V （图3） 图 3 客户服务热线 TEL: 400-657-7527 德讯软件有限公司 www.desin.cn

  8. 1.4 总线型布线，CAN总线与电脑的连接 （图五） 1.数据线一端 数据线一端插CAN总线 （图1） （图1） (图2) 2.数据线另一端 数据线一端插电脑USB （图2） 数据线 客户服务热线 TEL: 400-657-7527 德讯软件有限公司 www.desin.cn

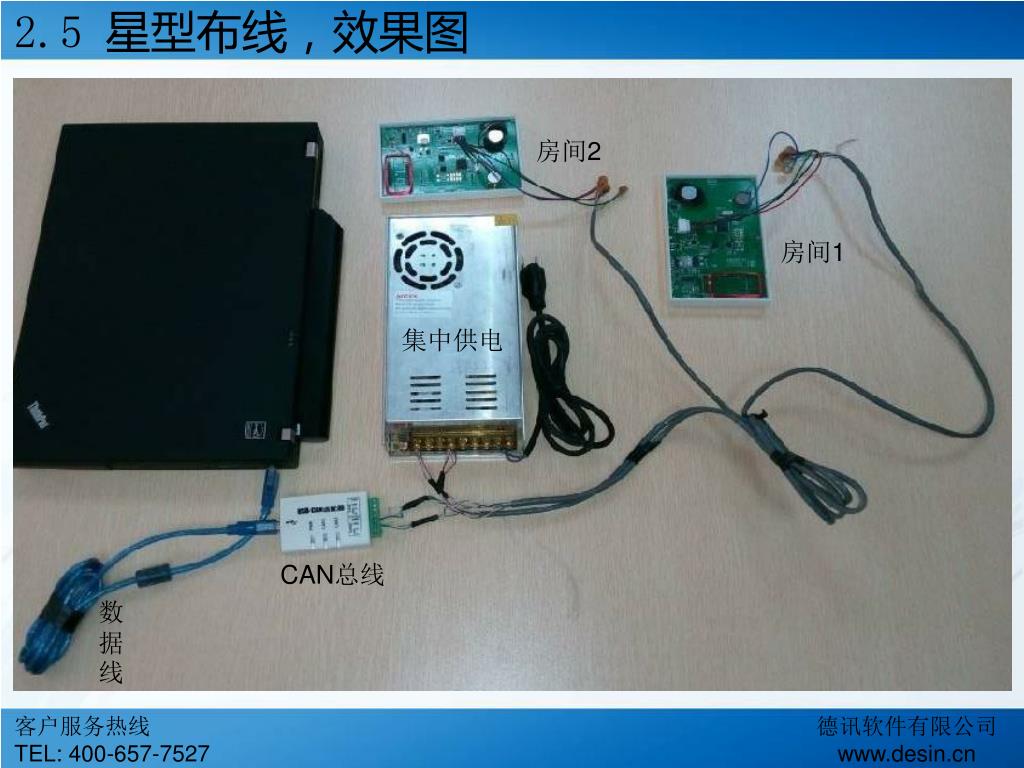

  9. 2.5 星型布线，效果图 房间2 房间1 集中供电 CAN总线 数据线 客户服务热线 TEL: 400-657-7527 德讯软件有限公司 www.desin.cn

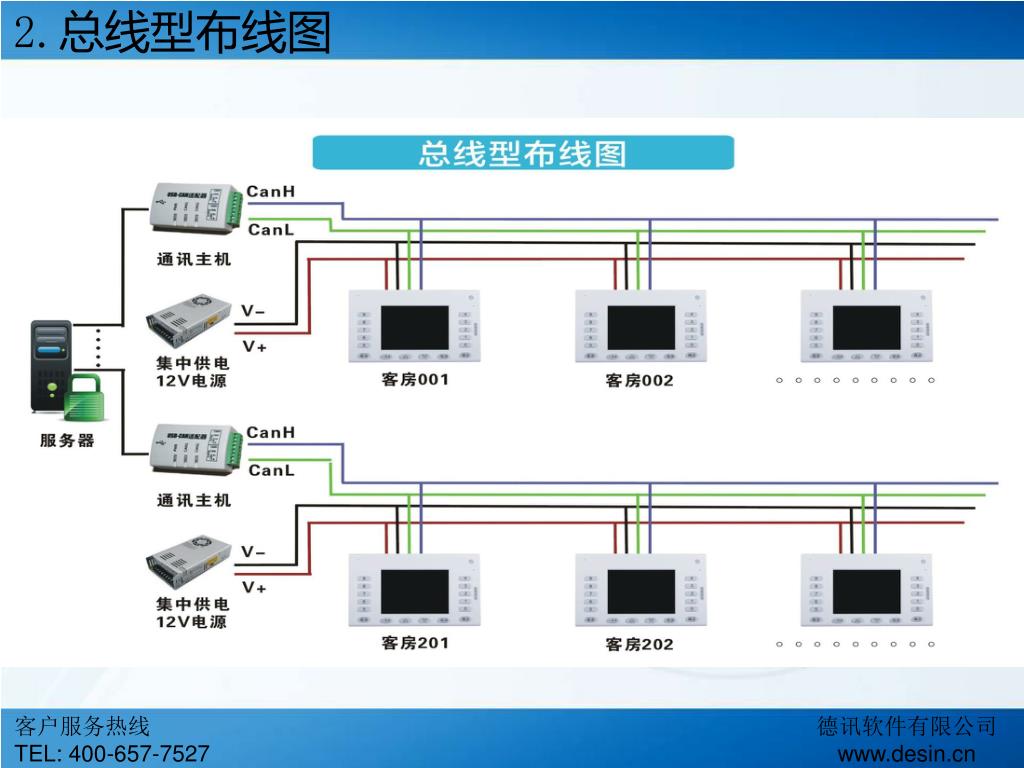

  10. 2.总线型布线图 客户服务热线 TEL: 400-657-7527 德讯软件有限公司 www.desin.cn

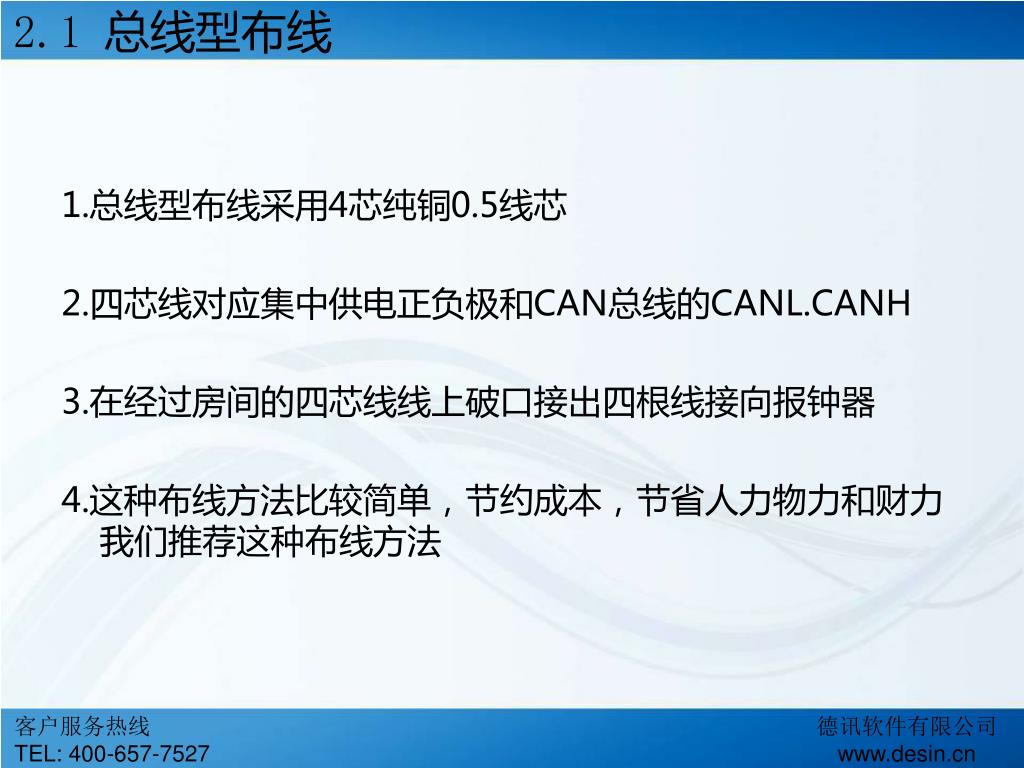

  11. 2.1 总线型布线 1.总线型布线采用4芯纯铜0.5线芯 2.四芯线对应集中供电正负极和CAN总线的CANL.CANH 3.在经过房间的四芯线线上破口接出四根线接向报钟器 4.这种布线方法比较简单，节约成本，节省人力物力和财力我们推荐这种布线方法 客户服务热线 TEL: 400-657-7527 德讯软件有限公司 www.desin.cn

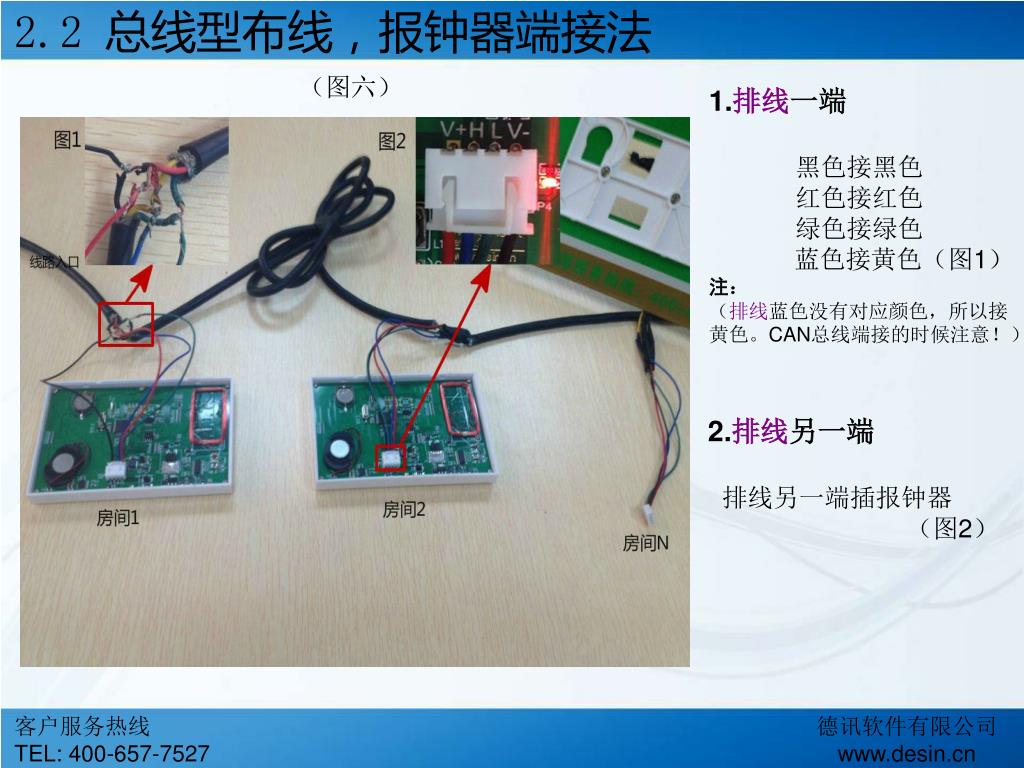

  12. 2.2 总线型布线，报钟器端接法 （图六） 1.排线一端 黑色接黑色 红色接红色 绿色接绿色 蓝色接黄色（图1） 注： （排线蓝色没有对应颜色，所以接黄色。CAN总线端接的时候注意！） 2.排线另一端 排线另一端插报钟器 （图2） 客户服务热线 TEL: 400-657-7527 德讯软件有限公司 www.desin.cn

  13. 2.3 总线型布线，CAN总线端和集中供电端 （图七） 1.CAN总线端 绿色接CANL 蓝色接CANH 对应报钟器端线序 （图1） （图2） 2.集中供电端 红色接V+ 黑色接V- 对应报钟器端线序 （图2） 接出线 3.集中供电接220交流电 N和L 接出两根线接220V （图3） （图3） （图1） 客户服务热线 TEL: 400-657-7527 德讯软件有限公司 www.desin.cn

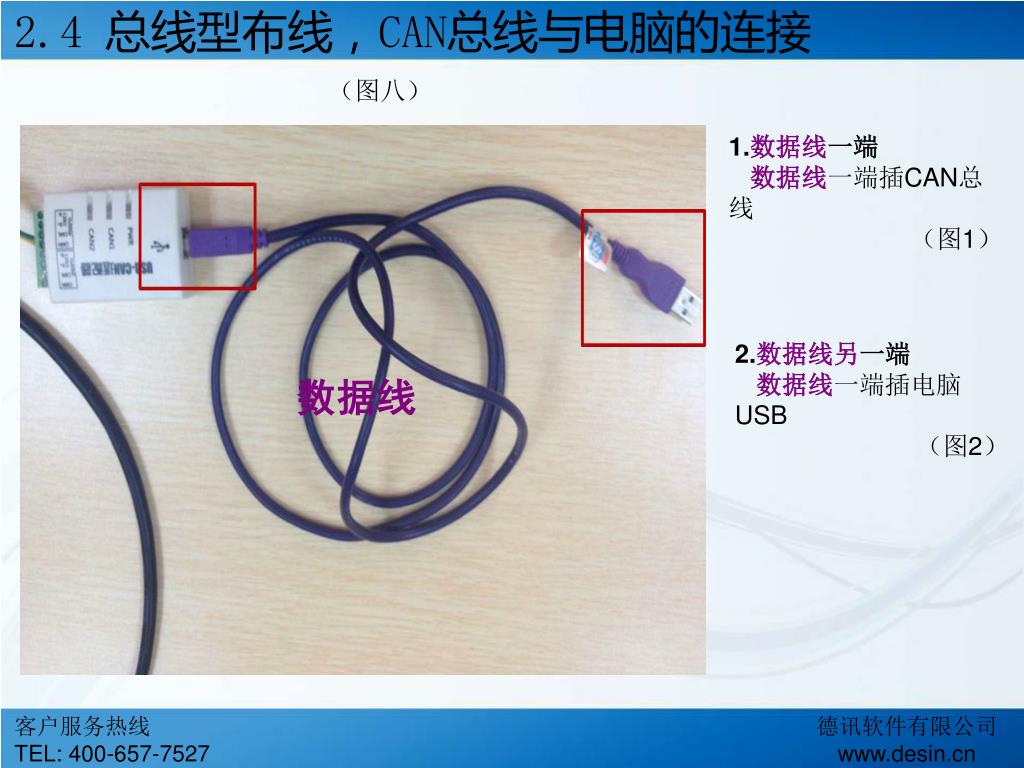

  14. 2.4 总线型布线，CAN总线与电脑的连接 （图八） 1.数据线一端 数据线一端插CAN总线 （图1） （图1） (图2) 2.数据线另一端 数据线一端插电脑USB （图2） 数据线 客户服务热线 TEL: 400-657-7527 德讯软件有限公司 www.desin.cn

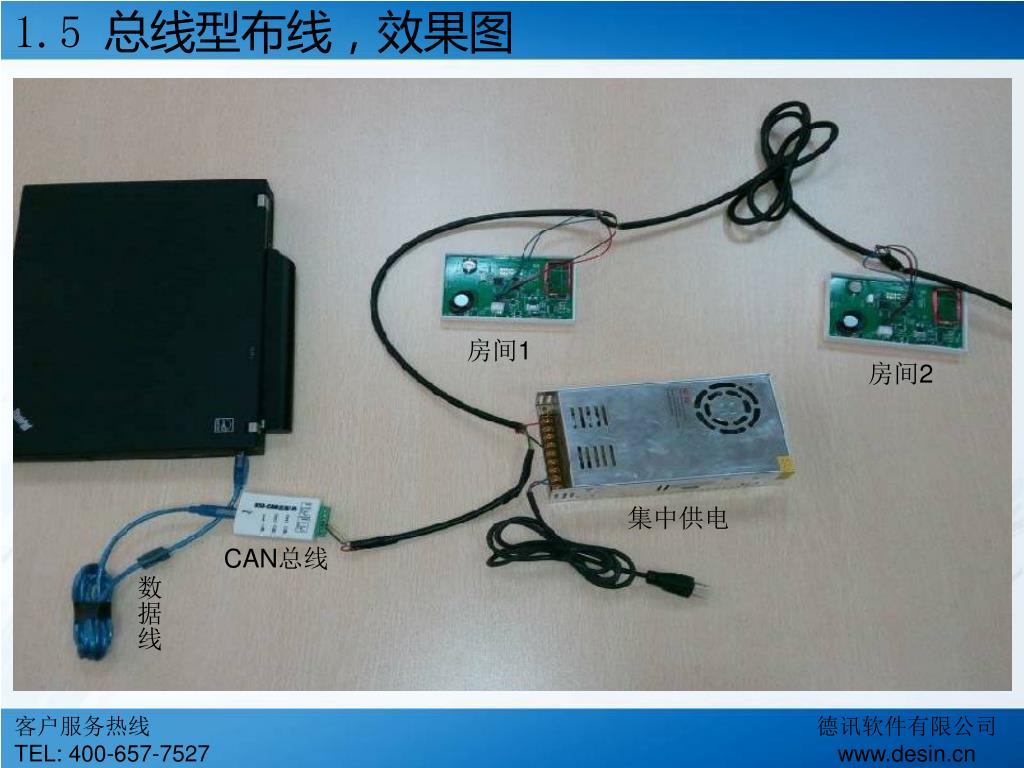

  15. 1.5 总线型布线，效果图 房间1 房间2 集中供电 CAN总线 数据线 客户服务热线 TEL: 400-657-7527 德讯软件有限公司 www.desin.cn

  16. 到这里布线就完成了。 电脑端的CAN驱动安装和调试， 请到下面的网址观看！ http://v.youku.com/v_show/id_XNjg2MjI0MjQ0.html 或者优酷搜索德讯软件报钟器进行观看！ 客户服务热线 TEL: 400-657-7527 德讯软件有限公司 www.desin.cn
